Mój wzmacniacz lampowy

#1

Post autor: arkadychemik »

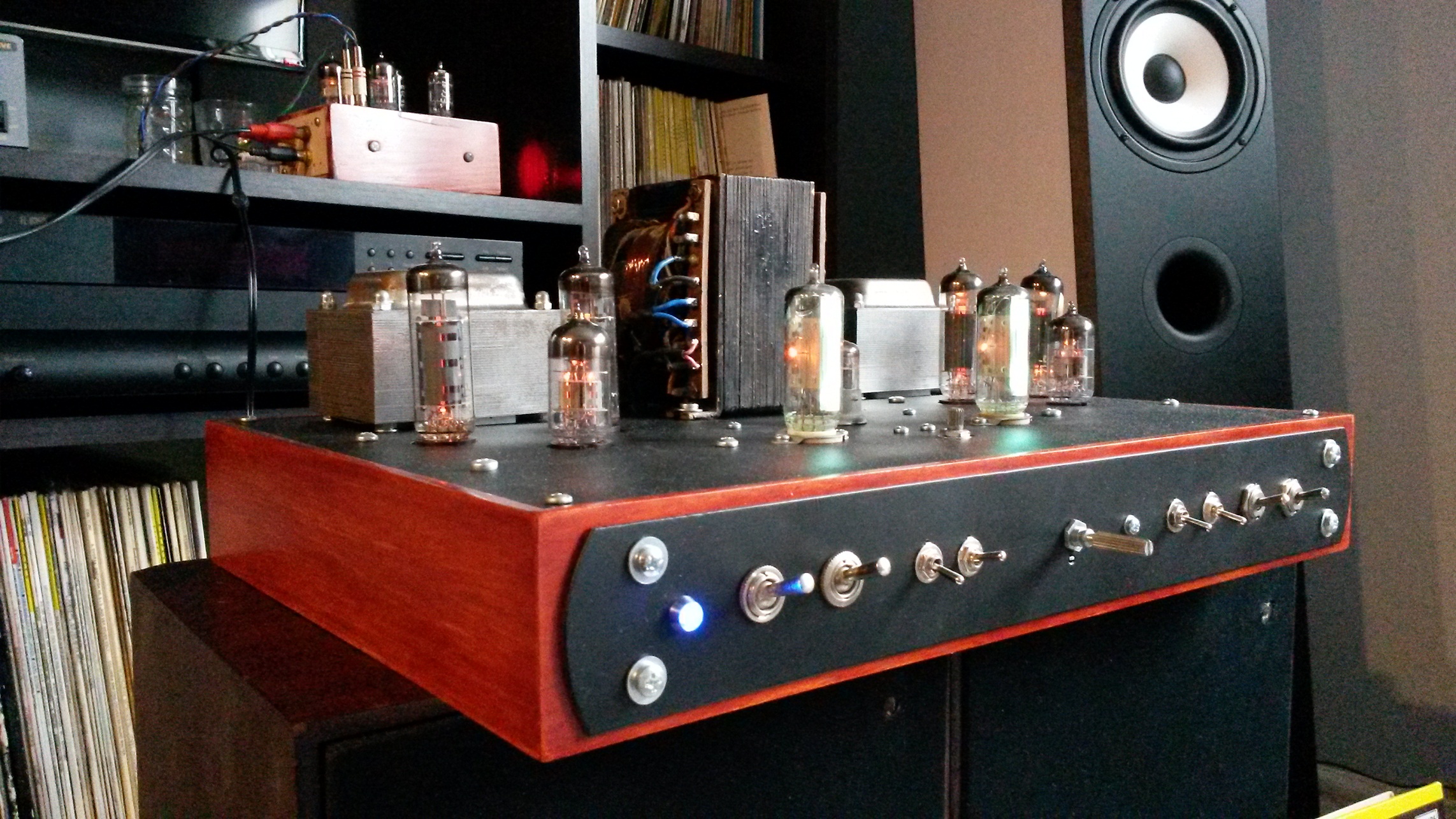

Witam was i przedstawiam moją konstrukcję.

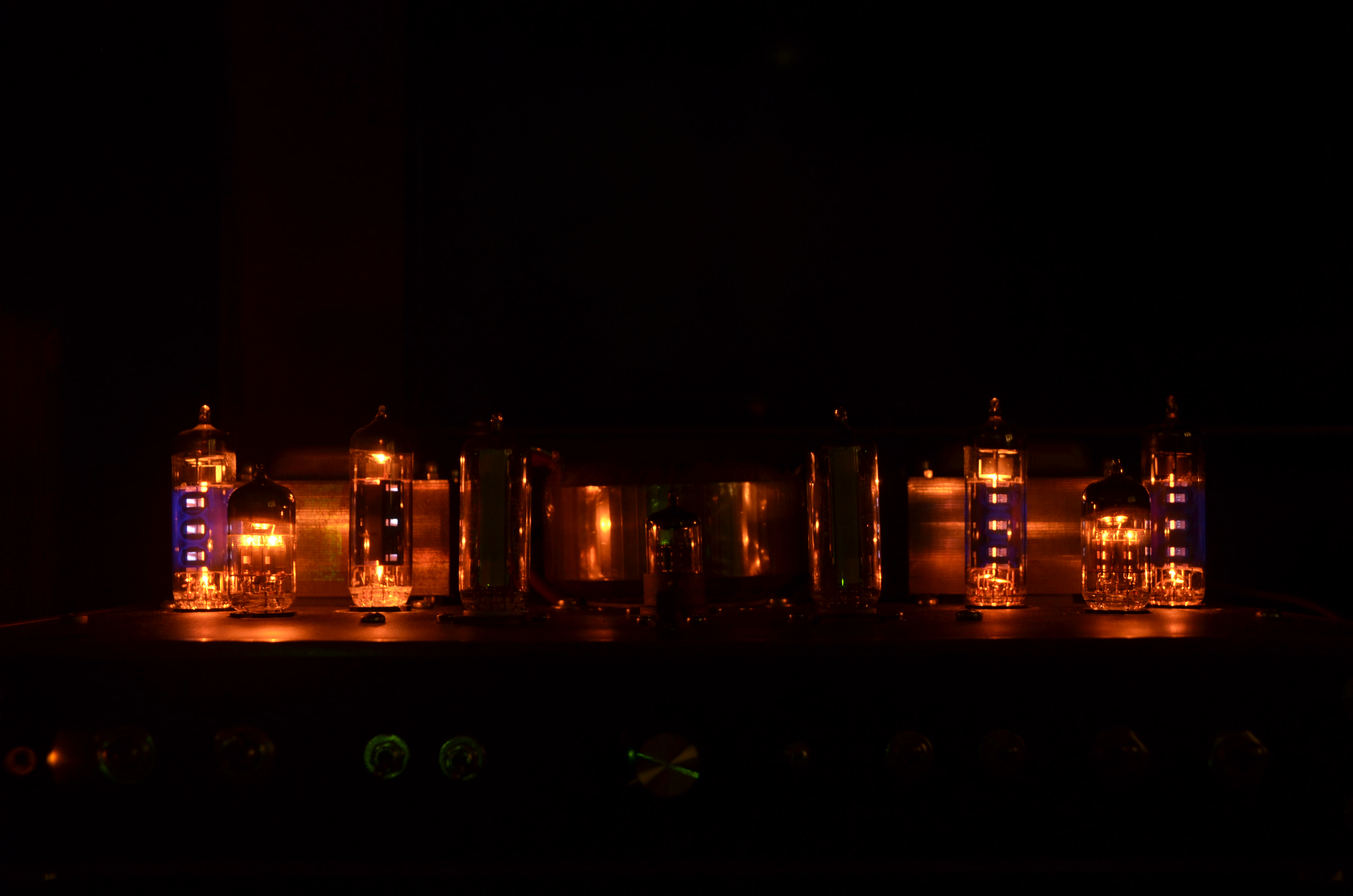

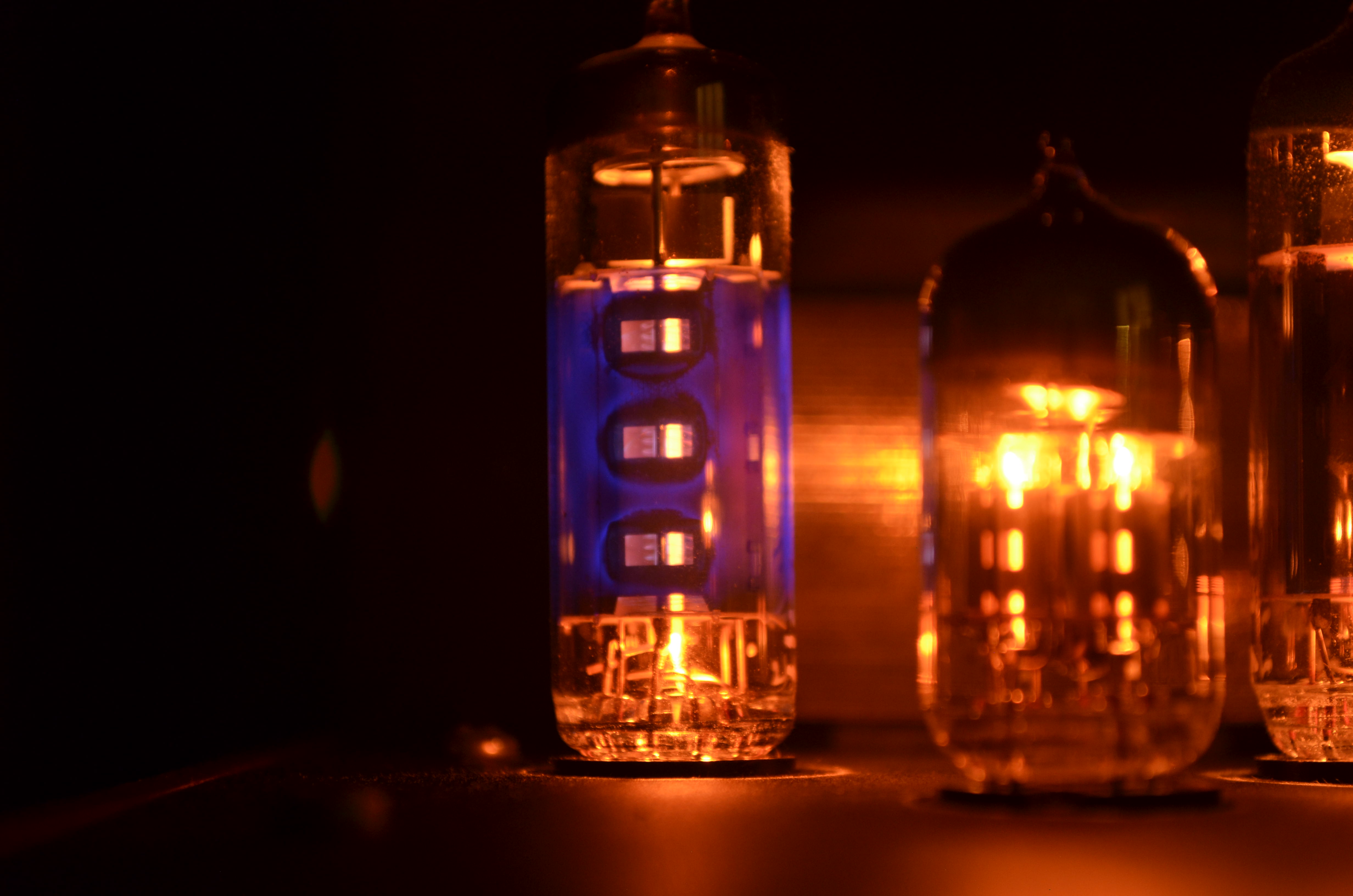

Wzmacniacz lampowy push-pull EL84 w stopniu końcowym, 6N2P jako przedwzmacniacz i odwracacz fazy, EM84 Magiczne oczko - wskaźnik wysterowania wraz z podwójną diodą EAA91.
Moc Wyjściowa RMS około 15W na kanał, mało a jednocześnie wystarczająco dużo by uprzykrzać życie sąsiadom.
Konstrukcja transformatorów pozwala nam, przełączenie w tryb Ultra Linear (tak jakby triodowy) nie nawijałem transformatorów, zostały zamówione.
Co tu więcej hmmm... Jest to mój projekt inżynierski sprzed pięciu lat, także począwszy od transformatora zasilającego, na wyjściowym kończąc wszystko liczyłem :P
Gra ładnie, nie brumi, w razie pytań, sugestii i hejtu proszę pisać :)
Załączniki
taperson
Posty: 86
Rejestracja: 27 lip 2015, 13:47

Re: Mój wzmacniacz lampowy

#2

Post autor: taperson »

ile cie kosztowała ta konstrukcja? jesli chodzi o podzespoły?
Awatar użytkownika
Myszor
Posty: 10428
Rejestracja: 30 paź 2014, 18:44
Gramofon: Składak
Lokalizacja: Wrocław

Re: Mój wzmacniacz lampowy

#3

Post autor: Myszor »

Kupa roboty :clap:
arkadychemik
Posty: 53
Rejestracja: 23 maja 2017, 21:23
Gramofon: TELEFUNKEN HS870
Lokalizacja: Jelenia Góra

Re: Mój wzmacniacz lampowy

#4

Post autor: arkadychemik »

ile cie kosztowała ta konstrukcja? jesli chodzi o podzespoły?

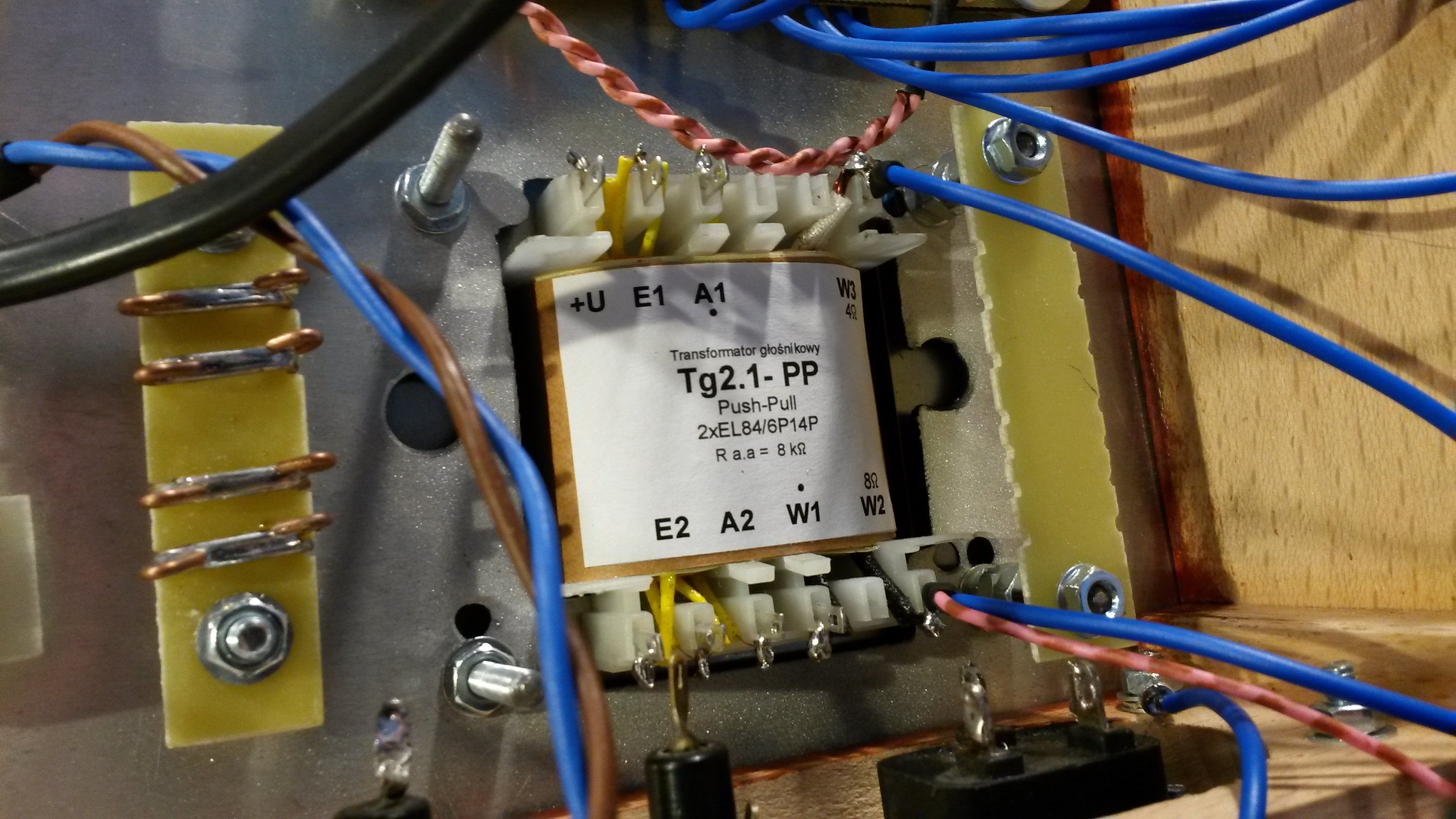

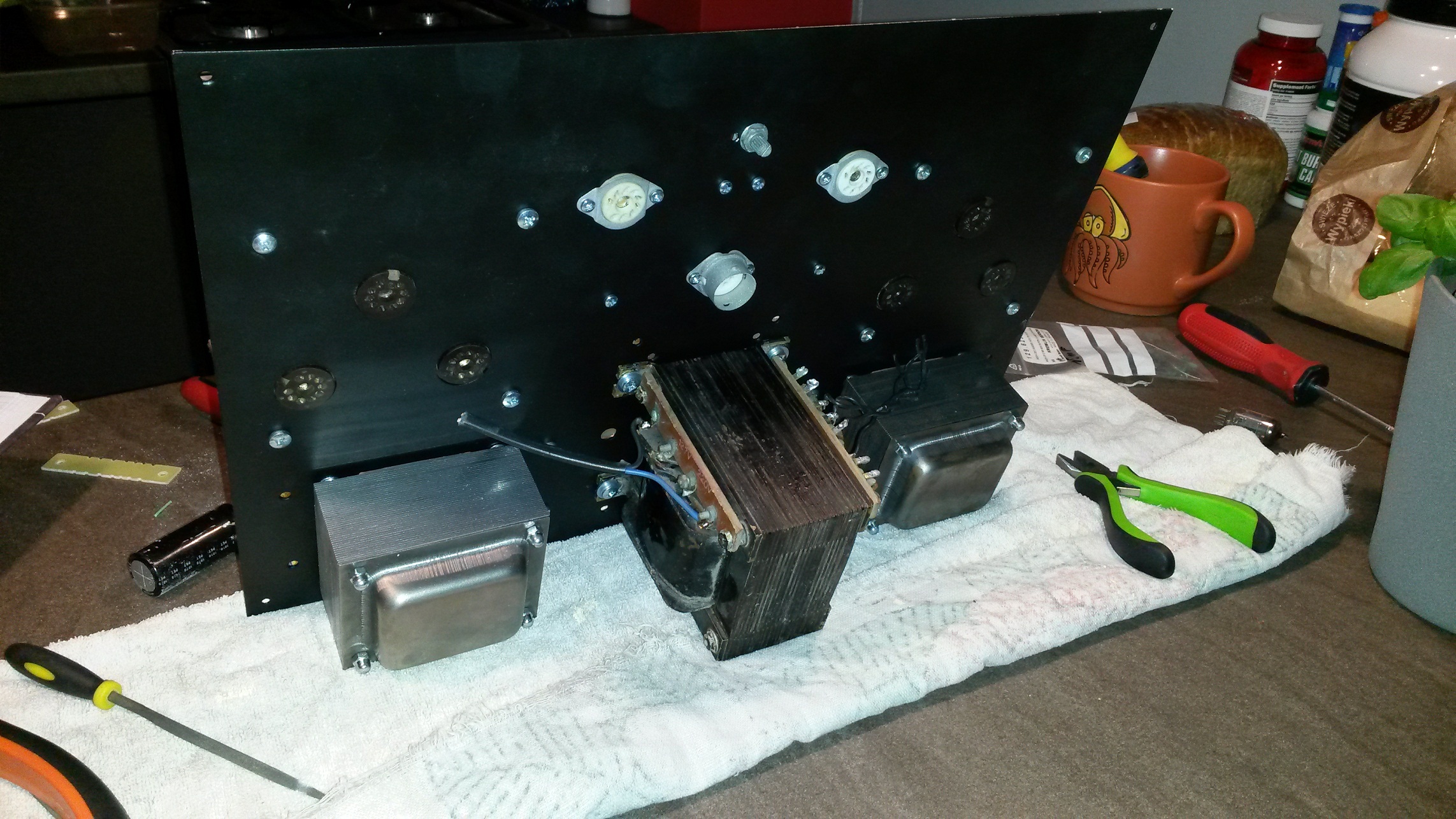

trafa głośnikowe 310zł za parę
trafo zasilające miałem, ale będę zamawiał mocniejsze.
dokupiłem lampy 6N2P, reszta z demobilu podstawki z telewizora neptun:P wylutowywane opalarką :D
części drobne - kondensatory, rezystory max 15-20zł na kanał
kondensatory do zasilacza 400V też miałem

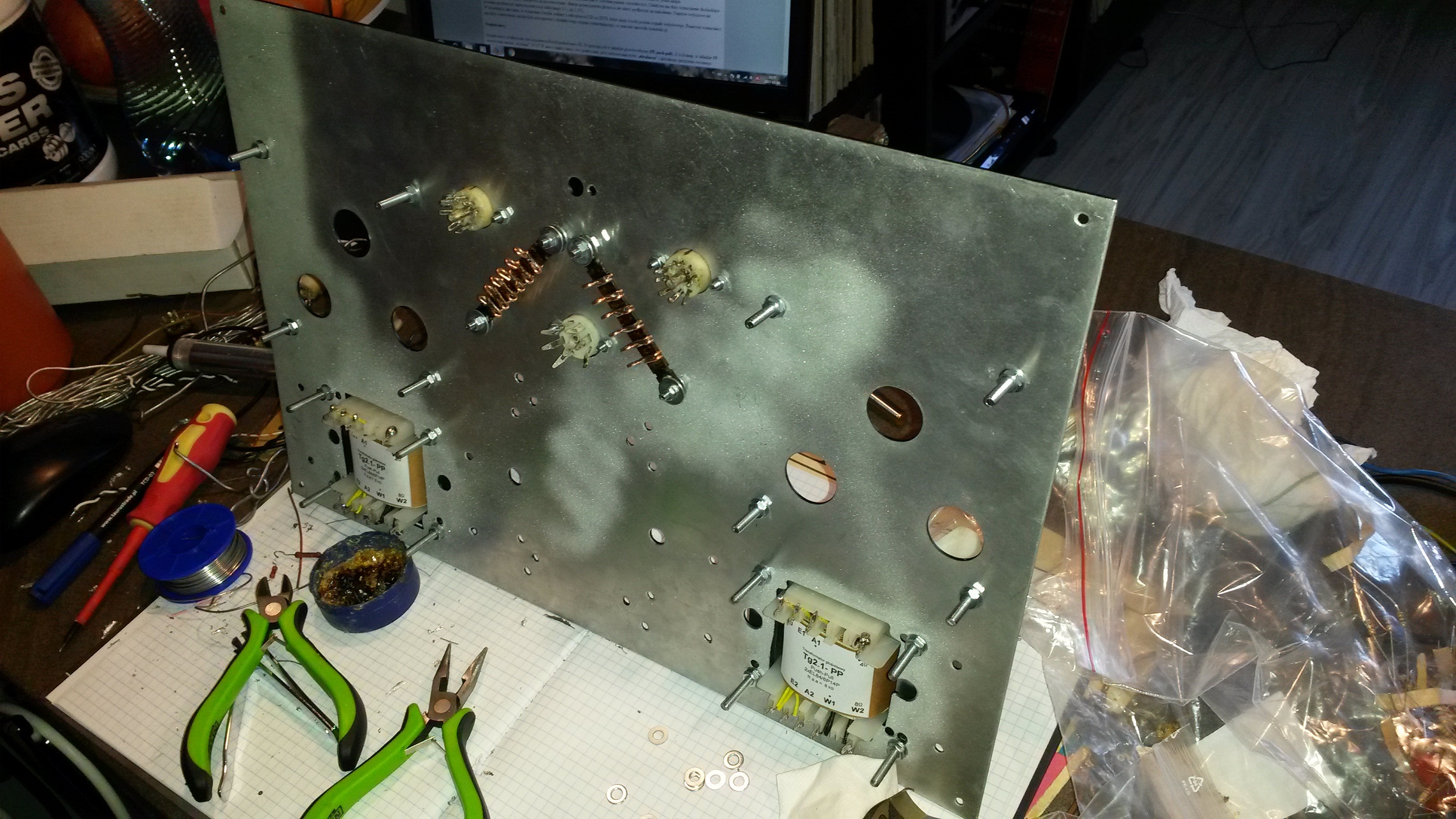

blachy ok 30zł
obudowa z 40zł
myślę że taki sam wzmacniacz można spokojnie zbudować za 1000-1200 zł
zbyszek1982
Posty: 5029
Rejestracja: 31 gru 2012, 19:11

Re: Mój wzmacniacz lampowy

#5

Post autor: zbyszek1982 »

Fajno, fajno :)

A te wszystkie pstryczki co robią?
arkadychemik
Posty: 53
Rejestracja: 23 maja 2017, 21:23
Gramofon: TELEFUNKEN HS870
Lokalizacja: Jelenia Góra

Re: Mój wzmacniacz lampowy

#6

Post autor: arkadychemik »

A te wszystkie pstryczki co robią?
pierwszy załącza zasilanie z żarzeniem, drugi anodowe
kolejny jest wolny, następnie włącznik do magicznych oczek. Dalej mamy zmianę kanałów i znów jeden wolny. Dwa ostatnie to tryb pentodowy i ultralinearny. W pierwotnej wersji dwa dodatkowe miały służyć do odpalenia preampu RIAA, ale zrobiłem mu osobny zasilacz, a pstryczki zostały :P
Awatar użytkownika
darkman
Posty: 15002
Rejestracja: 02 paź 2015, 09:23
Gramofon: Cielęcina 2.01
Lokalizacja: Topanga Corral
Kontakt:

Re: Mój wzmacniacz lampowy

#7

Post autor: darkman »

arkadychemik pisze: Gra ładnie
I o to chodzi. Gratulacje :)
Ma grać, a jak ładnie to już czad.
arkadychemik pisze: i hejtu proszę pisać :)
Ależ proszę.

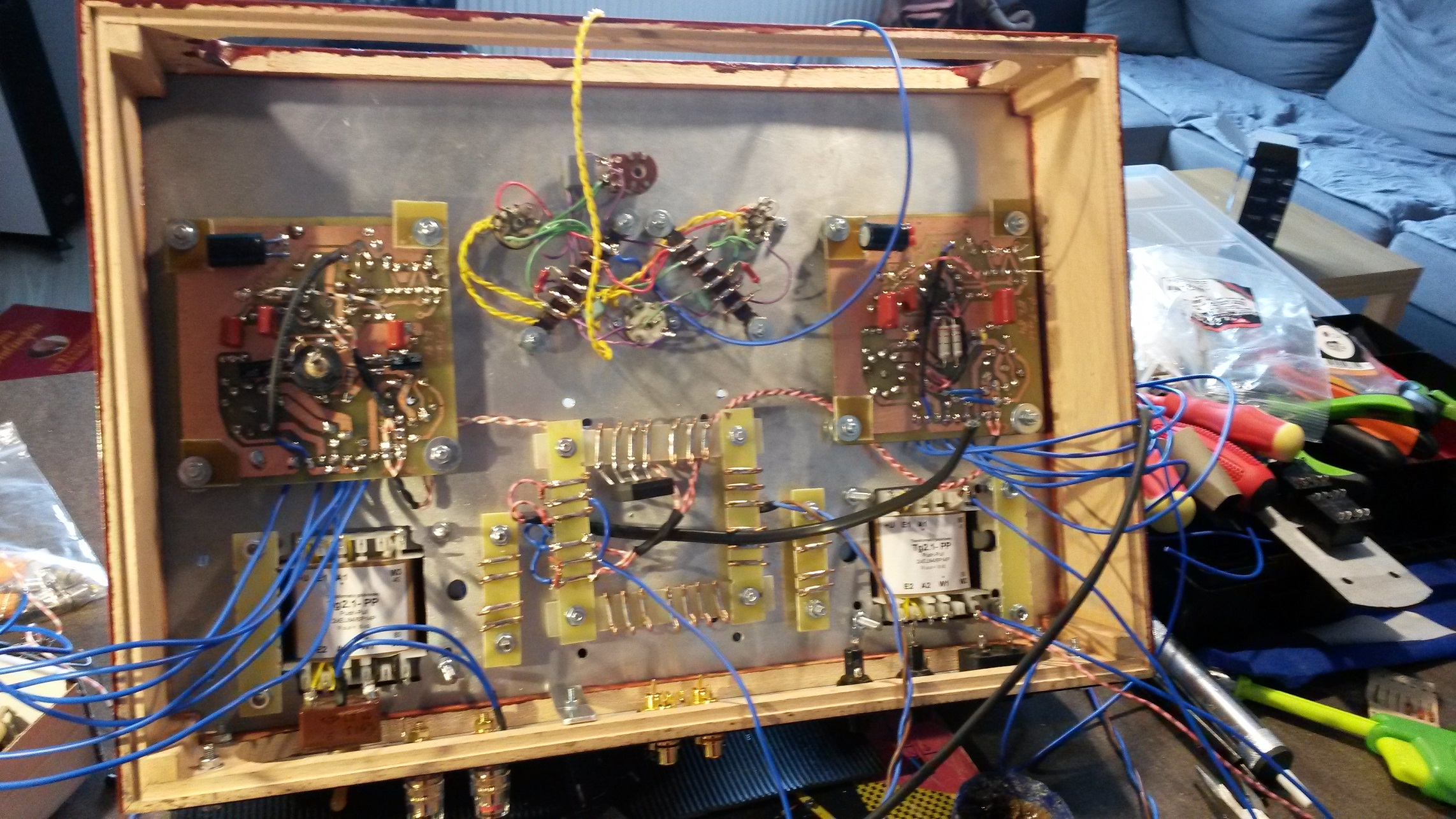

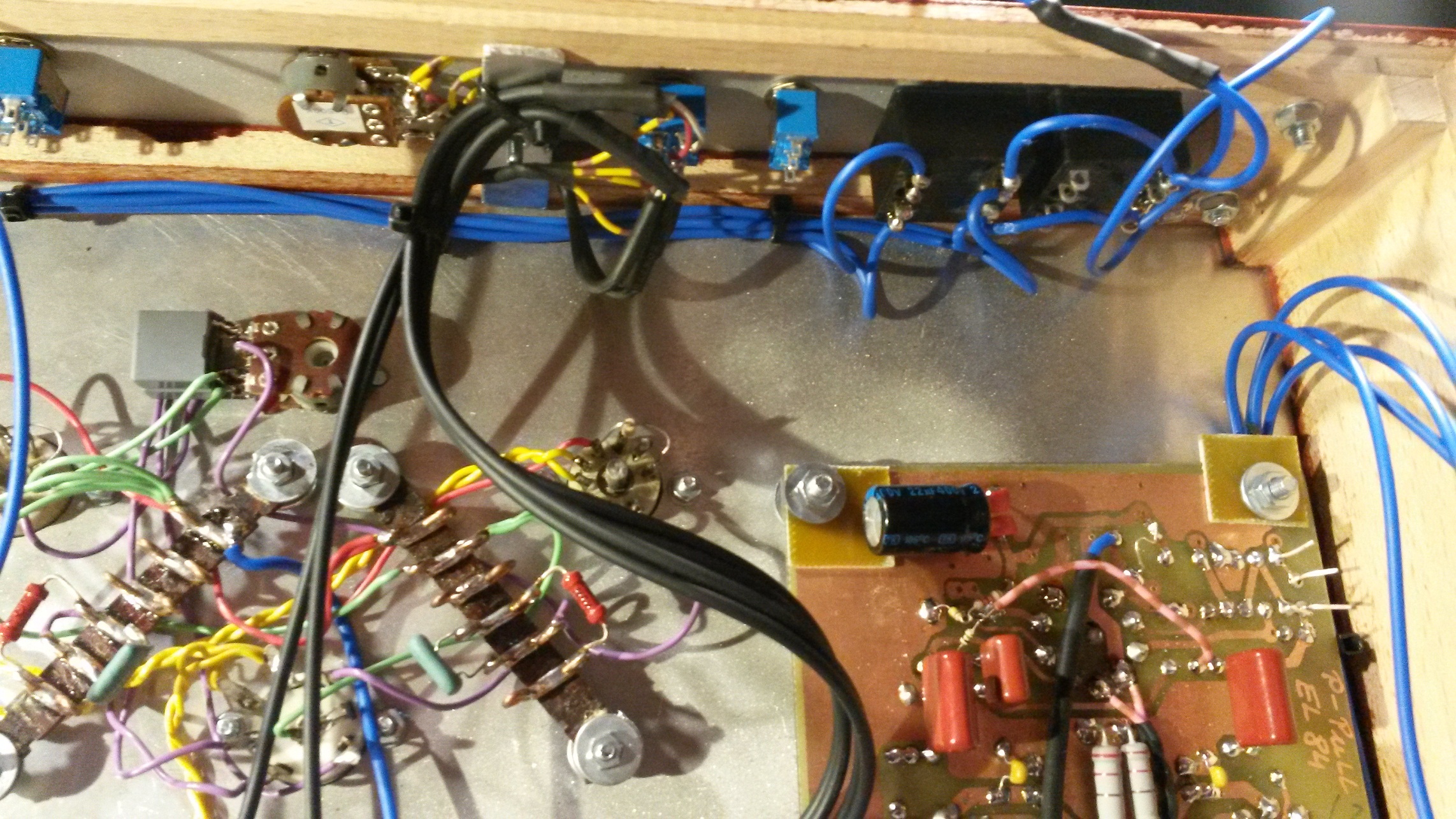

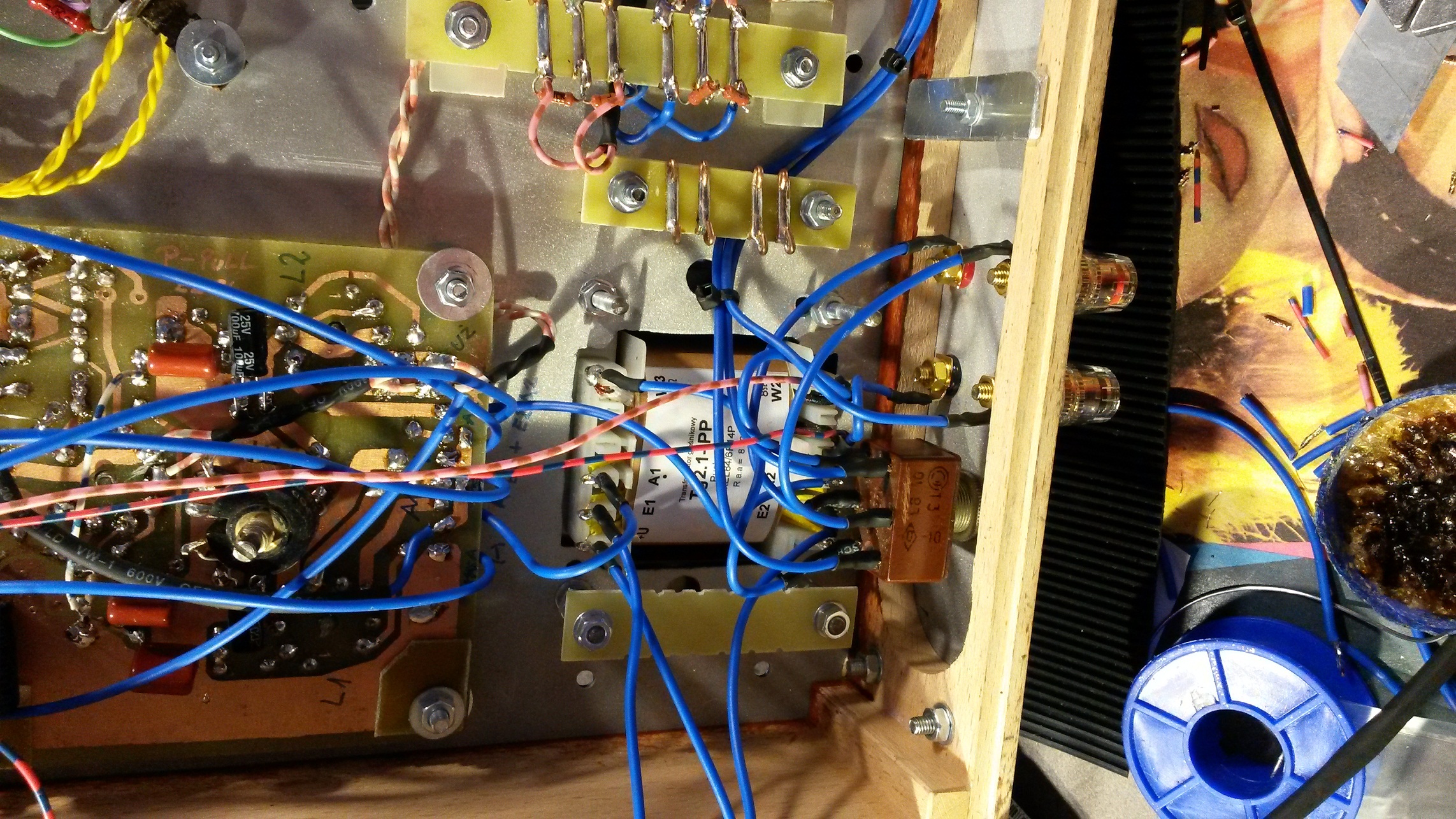

Ciekawa architektura ułożenia kabli. Projekt autorski czy powieliłeś czyjeś rozwiązanie? :D

Okko ala Marocco było wymogiem projektu dyplomowego czy taka fantazja autora?
arkadychemik
Posty: 53
Rejestracja: 23 maja 2017, 21:23
Gramofon: TELEFUNKEN HS870
Lokalizacja: Jelenia Góra

Re: Mój wzmacniacz lampowy

#8

Post autor: arkadychemik »

Okko ala Marocco było wymogiem projektu dyplomowego czy taka fantazja autora
Wyłącznie moja fantazja którą zawarłem tamże.
Projekt autorski czy powieliłeś czyjeś rozwiązanie?

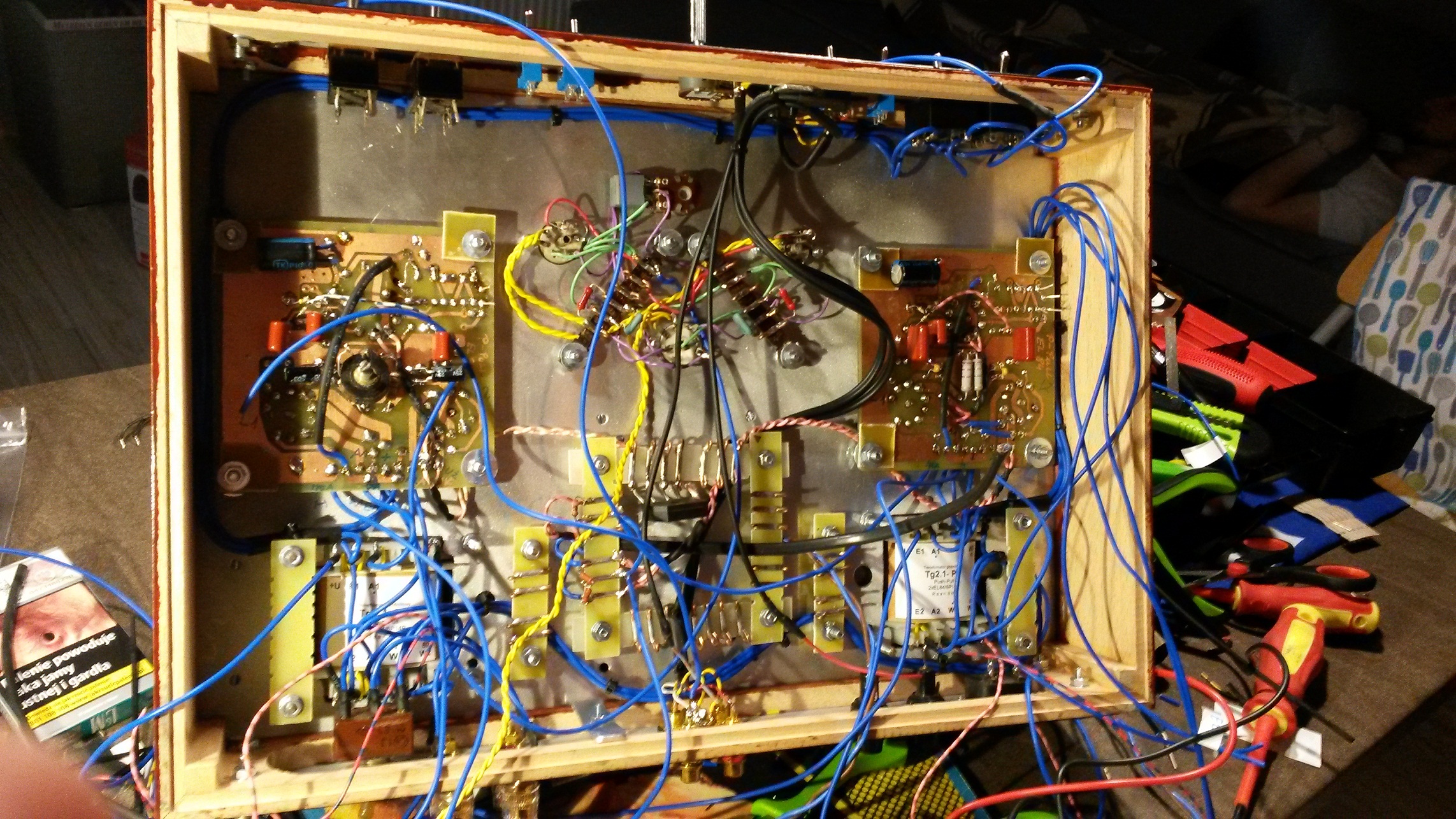

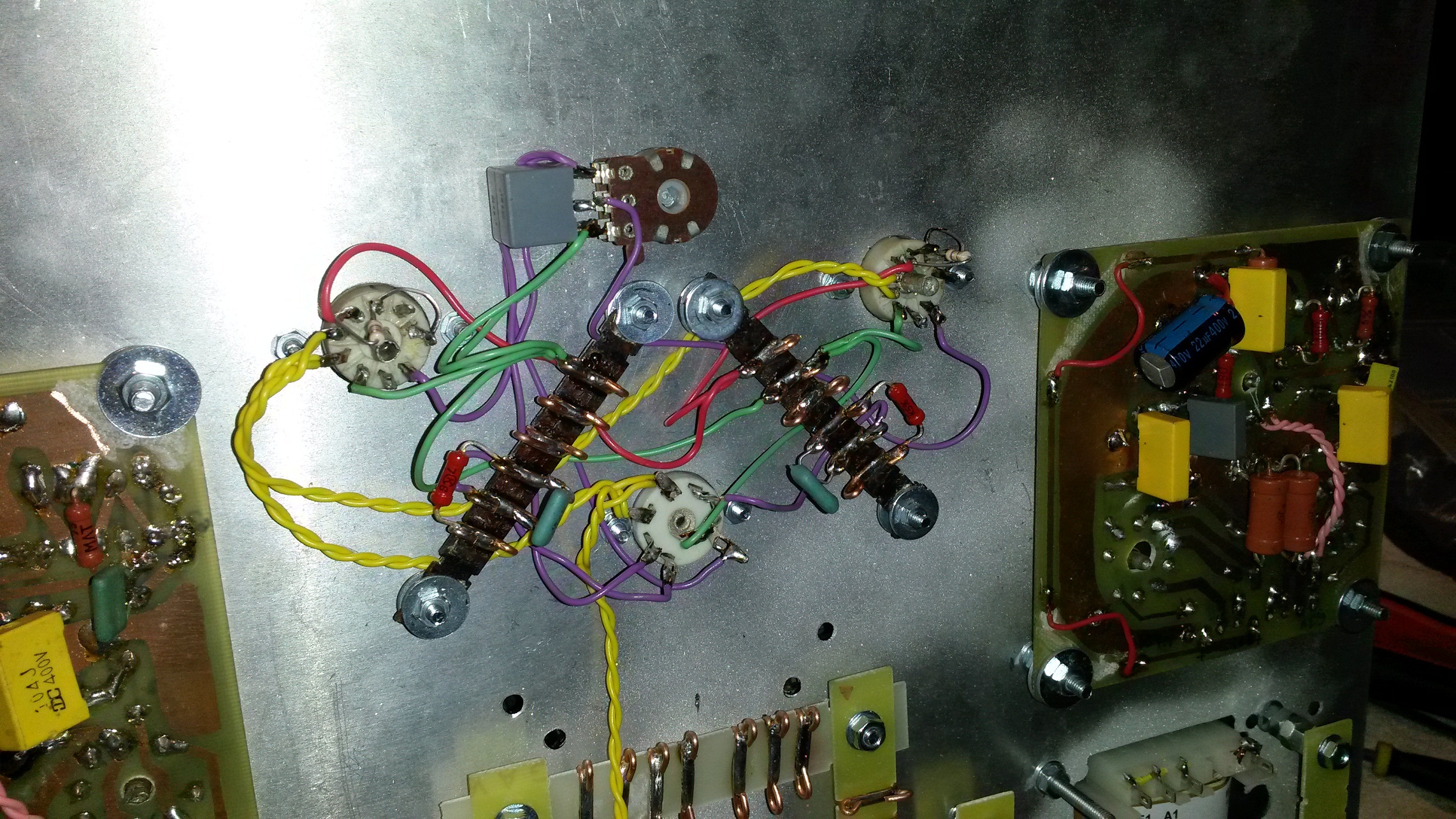

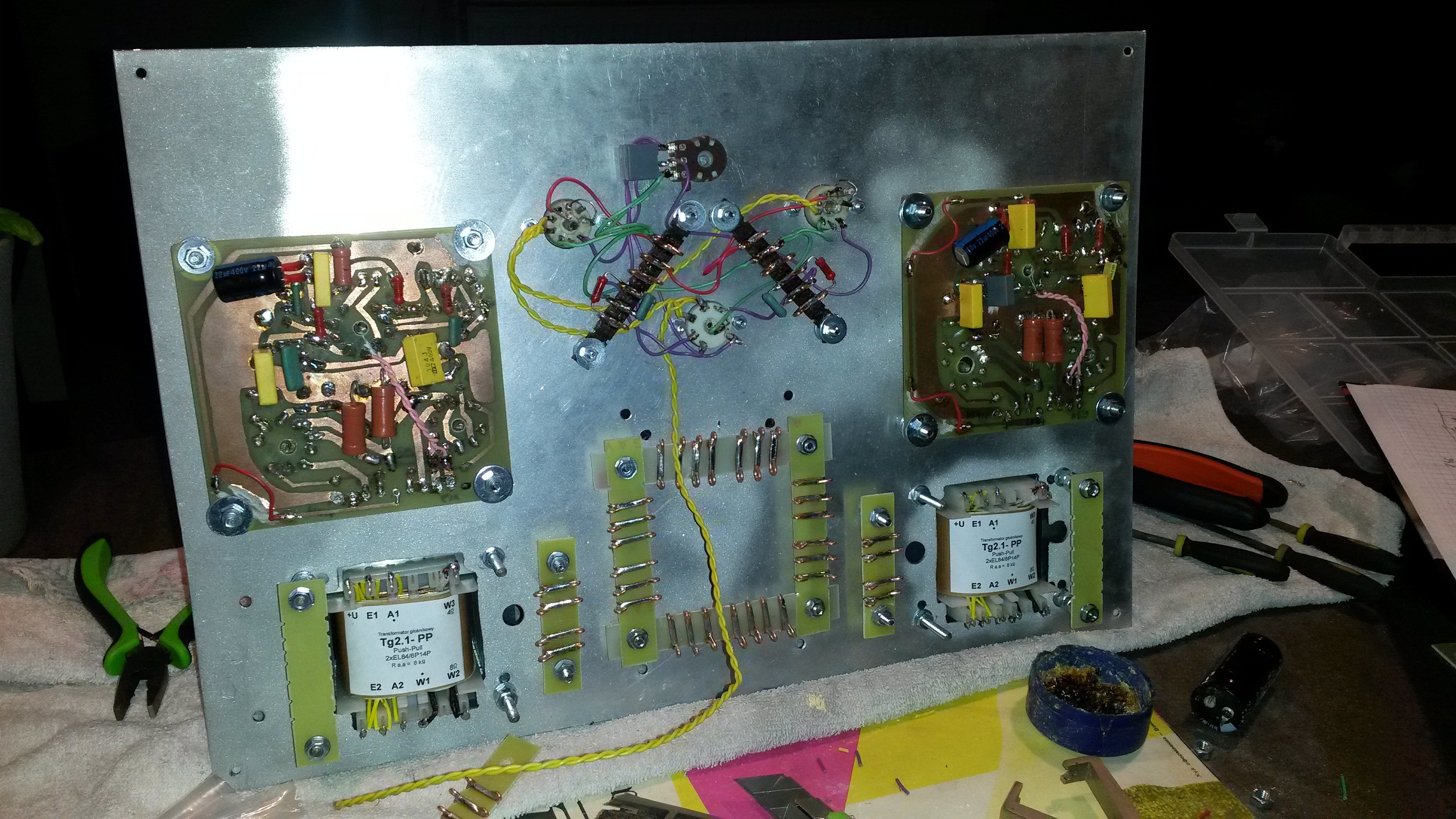

praktycznie wszystko liczone, ale ja kto bywa przy lampiakach, nic nowego się nie wymyśli, płytki ze strony skarabo.net, ale z moimi modyfikacjami :P Po co projektować płytki, skoro już gdzieś tam są :) Sam schemat bardzo podobny do innych dostępnych w sieci, różnią się jedynie wartości kilku elementów. jak wspomniałem niczego nowego się nie wymyśli.
arkadychemik
Posty: 53
Rejestracja: 23 maja 2017, 21:23
Gramofon: TELEFUNKEN HS870
Lokalizacja: Jelenia Góra

Re: Mój wzmacniacz lampowy

#9

Post autor: arkadychemik »

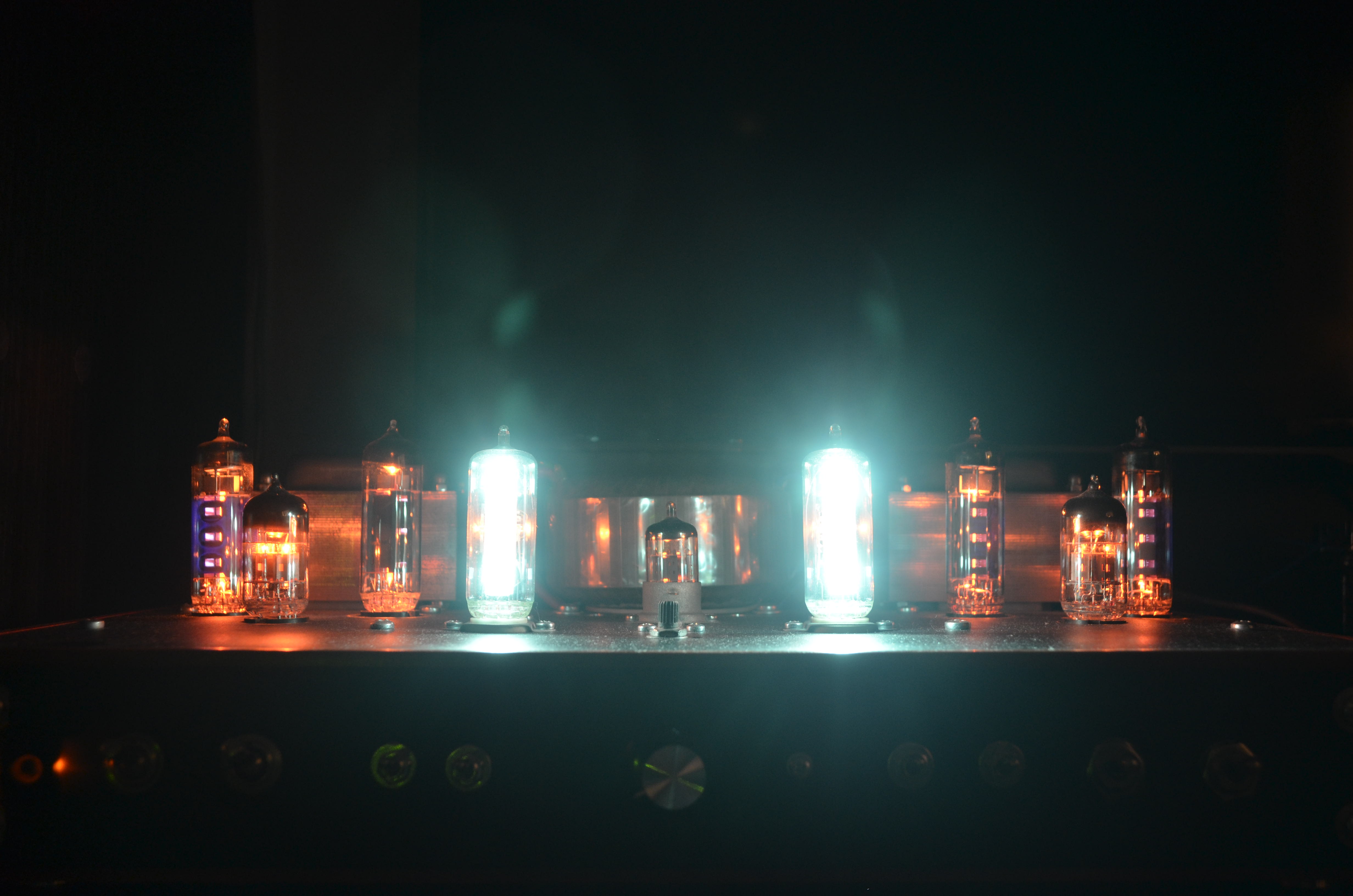

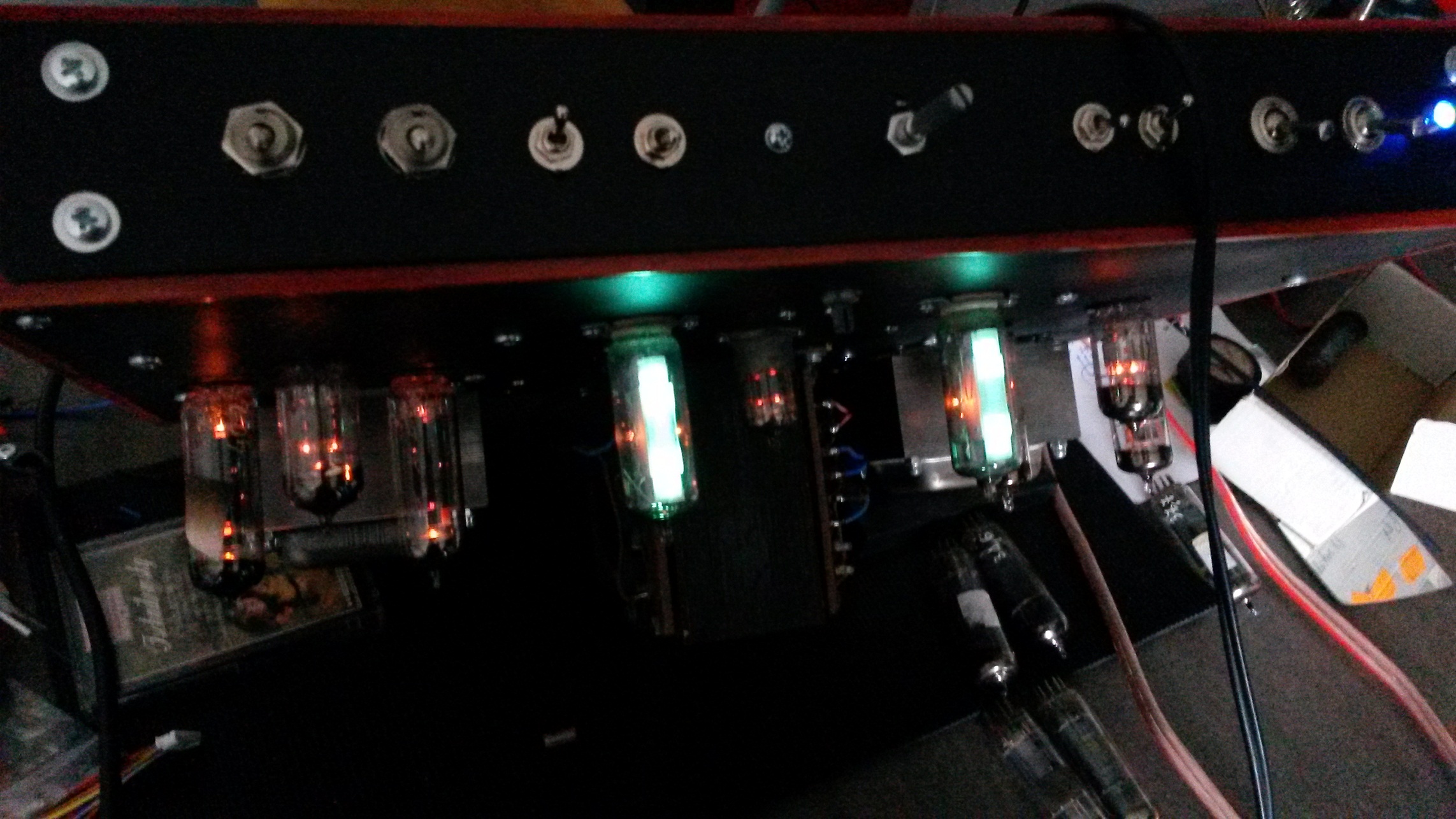

w nocy...
Załączniki
Awatar użytkownika
Ramirez
Posty: 1729
Rejestracja: 17 sty 2016, 14:21
Gramofon: Sony PS-4300

Re: Mój wzmacniacz lampowy

#10

Post autor: Ramirez »

Nju Jork baj najt :lol:
