PreamP relacja z budowy, czyli "od pomysłu do przemysłu"

[Jaculek]

Tak, filtracja RC (100uF i 500R)
Wzorowałem się na tym:
https://linearaudio.nl/sites/linearaudi ... 20V2.3.pdf

[Jaculek]

Jeszcze dodam, że układ wystartował od pierwszego strzału, co napawa mnie pewną dumą

[wydra]

A jakiego opampa uzyles do zasilacza?

[Jaculek]

Ne5534

[Jaculek]

Zostało mi 6 płytek. Szkoda, żeby się zmarnowały. Jeżeli byliby chętni to mogę odsprzedać. Cena to 30zł plus KW. Gdyby ktoś wolał gotowy poskładany przedwzmacniacz to również jest taka możliwość. Po szczegóły zapraszam na PW

[Jaculek]

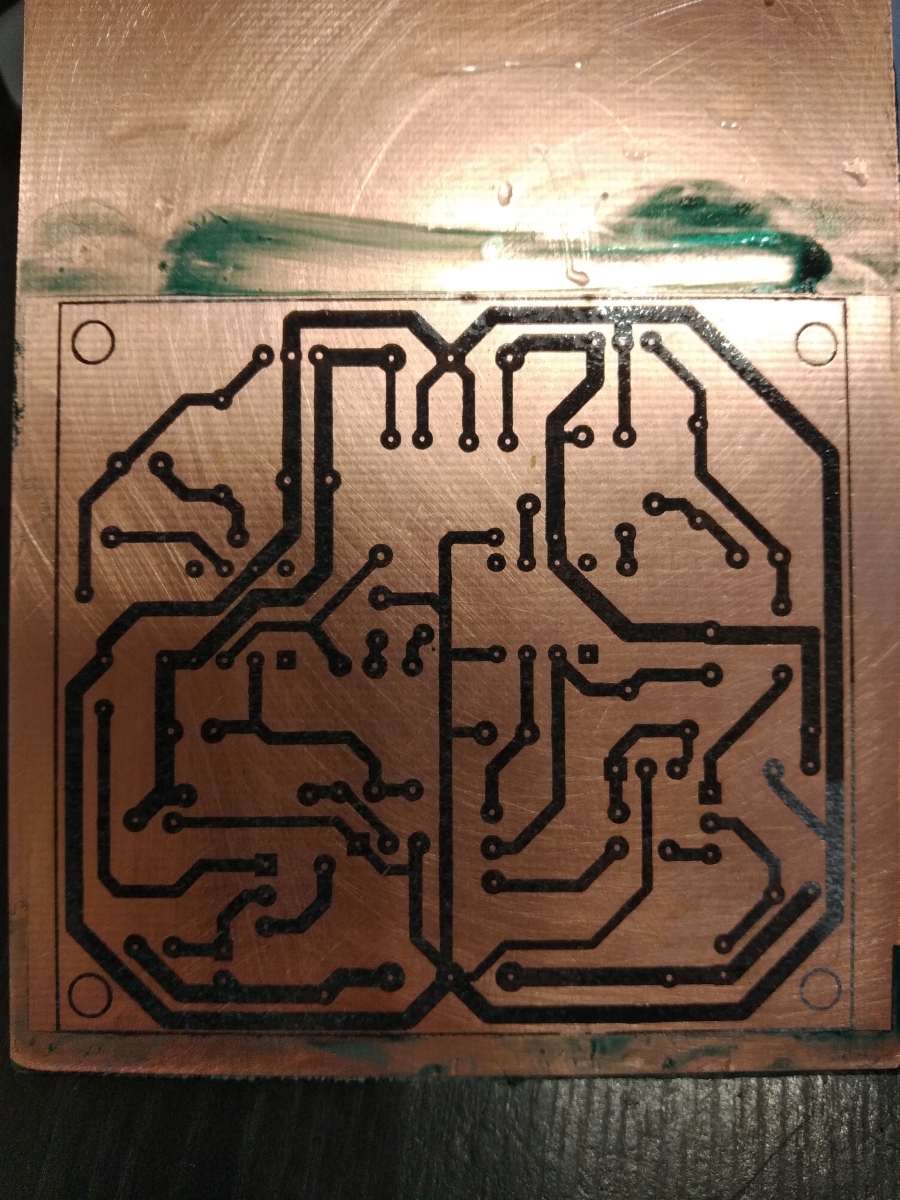

"Wprawa czyni mistrza" Myślę, że mogę powiedzieć, iż transfer z lasera na PCB mam opanowany

Płytka superregulatora

Najtrudniej było znaleźć odpowiedni papier.

[zbyszek1982]

Najtrudniej było znaleźć odpowiedni papier.

Właśnie, napiszesz z jakiego papieru korzystasz?

[Jaculek]

Próbowałem papieru z reklamówek sklepowych, gazetek, ulotek. Wszystkie wyglądały na druki na papierze kredowym. Próbowałem też zwykłego papieru kredowego (miałem tylko stary, pożółkły, kilkudziesięcioletni może dlatego zawiódł). Wszystkie niestety kleiły się do miedzi. Czyli odmaczanie kończyło się próbą mechanicznego oddzielenia od płytki. Zwykle przy tym schodziła część druku. W końcu znalazłem papier do pakowania prezentów. Konkretnie kilka różnych. Pierwszy zachował się jak poprzednie, dopiero drugi to był strzał w 10. Ma bardzo śliską powierzchnię i jest z jednej strony biały (druk na drugiej stronie brudzi paluchy przy pocieraniu ale trudno: coś za coś). Mieszanina do transferu aceton:izopropanol: 3,5:8

[Jaculek]

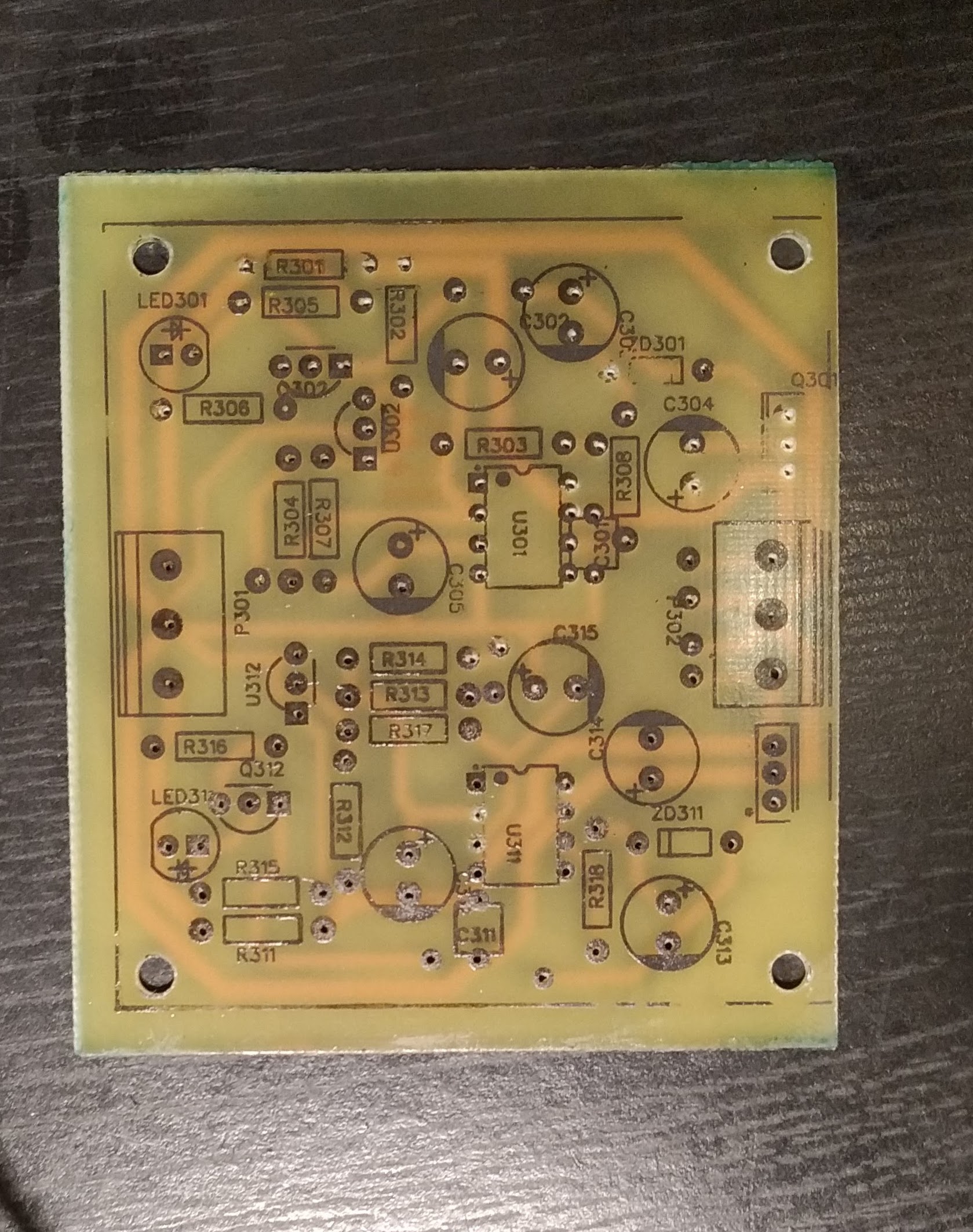

A może by tak dodać rozmieszczenie elementów....

[zbyszek1982]

To tez z papieru przenosiłeś?

[Jaculek]

Tak. Trochę za słabo docisnąłem i w niektórych miejscach się nie odbiło jak należy ale jest ogólnie czytelne.

[Jacek 1972t]

Świetnie wykonana robota
Czyli od pomysłu do...

Te sprzęty diy naprawdę brzmią świetnie.
Szkoda, że (na mój gust) większe zainteresowanie jest sprzętem budżetowym w kosmicznych cenach.

Warto promować, oraz przy odrobinie chęci realizować takie projekty, a wtedy efekt i oczywiście satysfakcja gwarantowana.

[Jaculek]

Szkoda, że (na mój gust) większe zainteresowanie jest sprzętem budżetowym w kosmicznych cenach.

To trochę się wyklucza, ale domyślam się, że chodziło Ci o nie najwyższych lotów sprzęt w kosmicznych cenach.
Mam już pierwszą osobę z forum chętną na przedwzmacniacz, do drugiej poszła płytka, zatem nie jest tak źle z zainteresowaniem DIY.

[Jacek 1972t]

Fajnie, że jest zainteresowanie
Pozdrawiam.

[Jaculek]

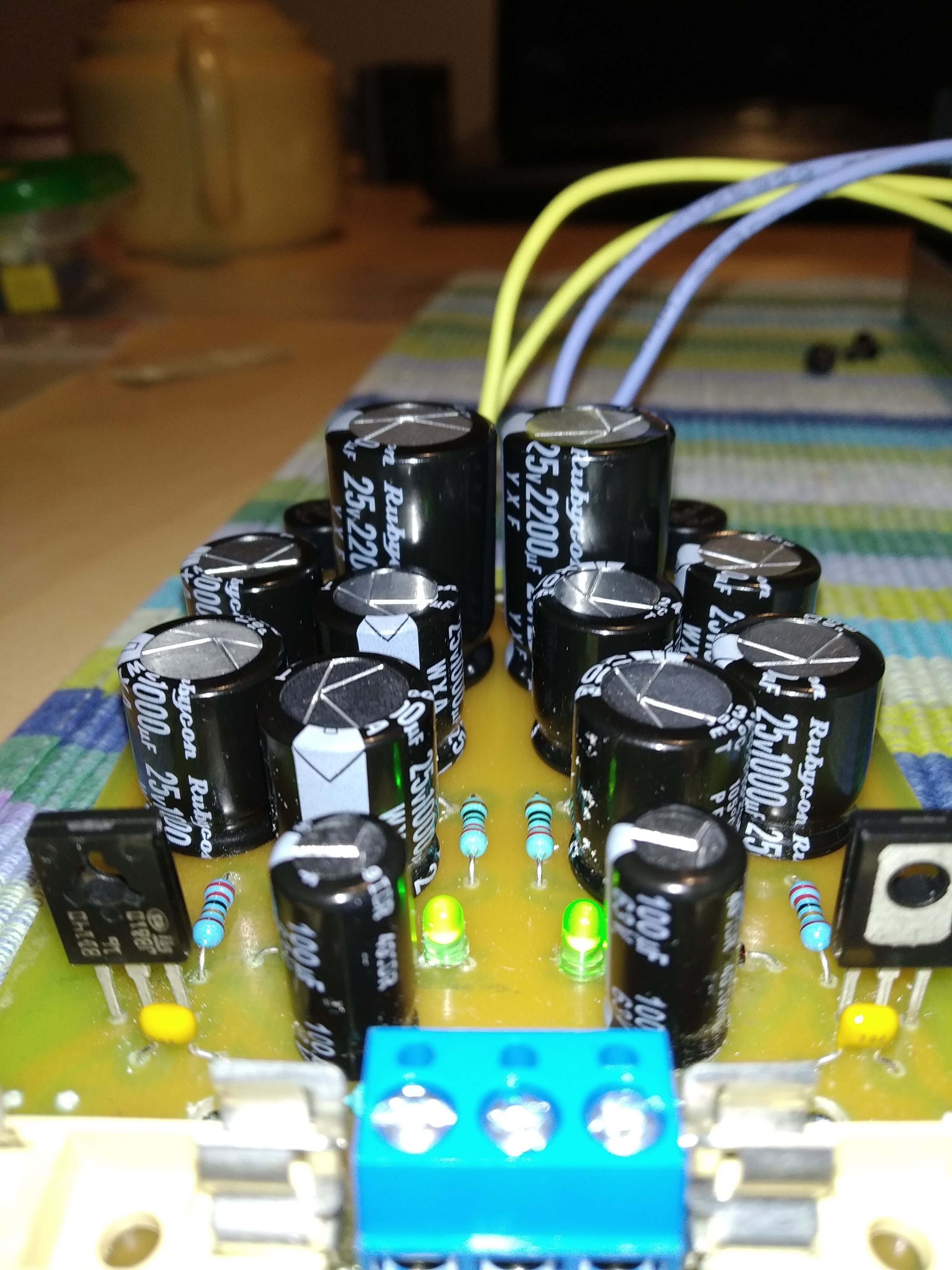

Zasilacz polutowany i sprawdzony. Zadziałał od strzału
