[Przedwzmacniacz] Nuda mini - relacja z budowy

[StarRock]

http://allegro.pl/wiertla-wiertlo-stozk ... 76581.html

Swego czasu parałem się narzędziówką i jak zobaczyłem tą ofertę to się uśmiałem. Właściwa nazwa tegoż narzędzia to wiertło wielostopniowe. Tutaj w ofercie w tandetnym drewnianym pudełeczku, są aż trzy z różnymi zakresami i tylko za 33 zł. Niby wykonane ze stali szybkotnącej (HSS) i dodatkowo pokryte tytanem, czyli albo azotkiem tytanu (TiN), albo azotowęglikiem tytanu (TiCN). Jeśliby tak by było to wywierciłbyś setki otworów, a że to tandetna chińszczyzna skończyło się tak, jak opisałeś. Dobre wiertło wielostopniowe, nasze fanarowskie wykonane z HSS (niepokrywane), w zakresie powiedzmy 6-30 myślę, że kosztuje dobrze ponad dwie stówy.

[MISSE]

Oczywiście jak potrzebujesz wywiercić kilka otworów w życiu to można kupić jeszcze taniej

Jeśli ma służyć wielorazowo to warto zapłacić nawet więcej niż kilka stówek, ale jeszcze technika chłodzenia itd.

Warto nie warto, każdy musi sam osądzić

[ahaja]

Jasne, wiadomo, że te alle...owe są do zastosowań okazjonalnych . Chociaż takim zestawem popełniłem ze 2, 3 setki otworów. Oczywiście nie w stali a w alu.

Gain MM - postaram się wkleić tam tabelkę, chociaż nie wiem czy trzeba bo:
wszystkie switche OFF - 40dB
1 - 45dB
2 - 47,5dB
3 - 50dB
4 - 52,5dB


Gain MC:

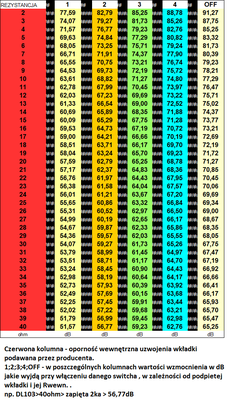

z tabelki 1 kolumna - odczytujemy oporność naszej wkładki.
1. Np DL103 (40ohm), ostatnia pozycja.
Teraz jadąc w prawo mamy policzone jakie będzie wzmocnienie x (krotność) i na czerwono w dB przy danym nastawie.
Czyli pozycja 1 to będzie x20 (1 stopień) a totalne wzmocnienie (oba stopnie) w dB obok - 46,02dB. I tak dalej.
2. Np Ortofon Rohmann - 5ohm. Pozycja 1 na switchu to już będzie prawie 65dB a 2 to już blisko 70dB.
Nie ma tu policzonego poziomu wyjściowego w V bo to mało realne - zbyt dużo wkładek z bardzo różnymi parametrami.
Największe wzmocnienie dla MC jest kiedy wszystkie switche są w pozycji OFF (wyłączone), a najmniejsze kiedy wszystkie są włączone.
Żeby nie było nagłych skoków głośności przy przełączaniu to wzmak w czasie przełączania dobrze ustawić na bezpieczną pozycję np w okolicach 9:00.

[Myszor]

Krzysiek a w mini jest switch cutoff (nie graj) ?

[ahaja]

Ano. Opcjonalny. DIY.

[Regsoft]

Gain MM

Dzięki !

odczytujemy oporność naszej wkładki

Aaaa ... chodzi o własny opór wkładki (np. 14 ohm dla DL-103R) ?
Czyli wzmocnienie MC = 20dB + 20*LOG10( switch / wkładka) ?

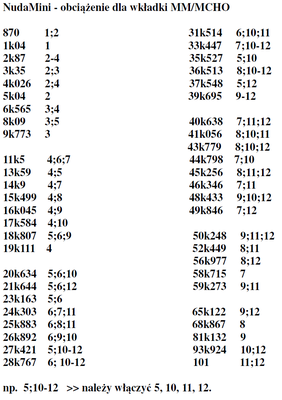

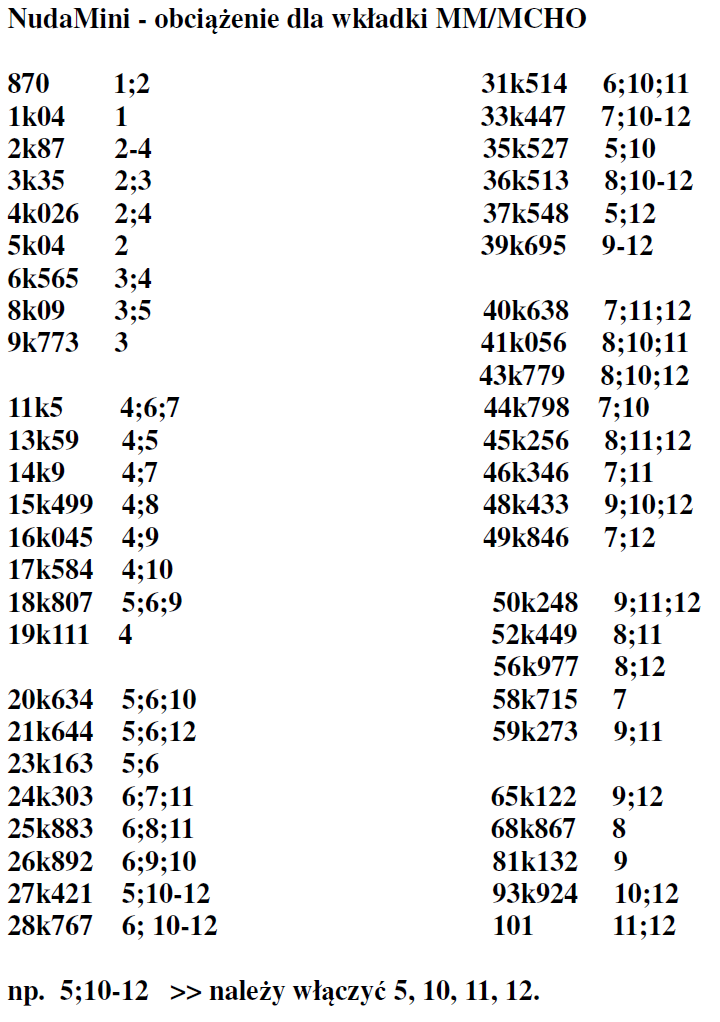

A te ustawiania R dla 35.5k dla 37.2k jakie mają być?

[ahaja]

Oporność wkładki podaje producent w parametrach. Tak, dla DL103R=14 .

37k8 >> pozycja 6+11
35k5 >> pozycja 5+11

[ahaja]

Dodałem do manuala schemaciki jak zrobić stereo/mono albo wyciszanie.

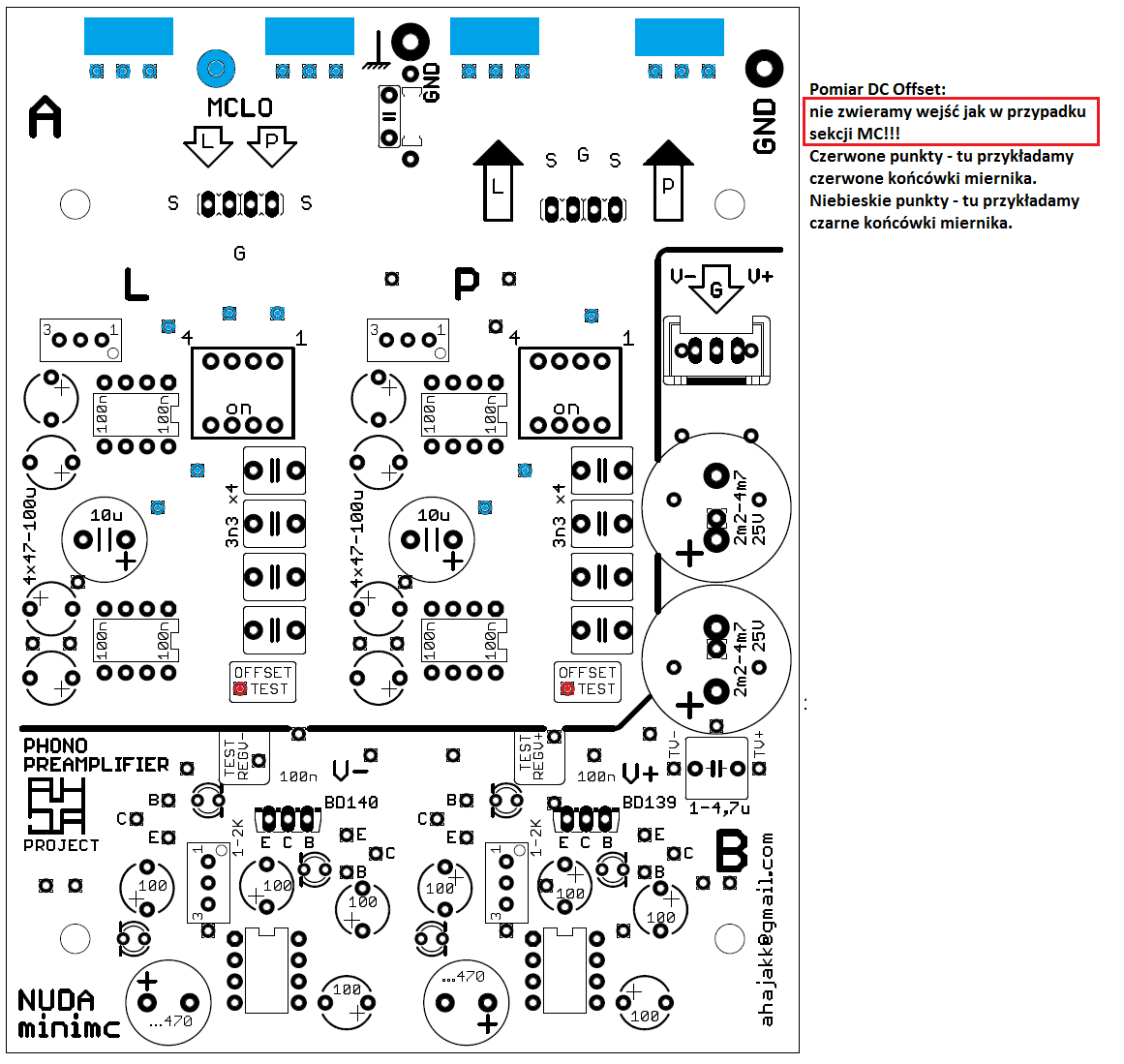

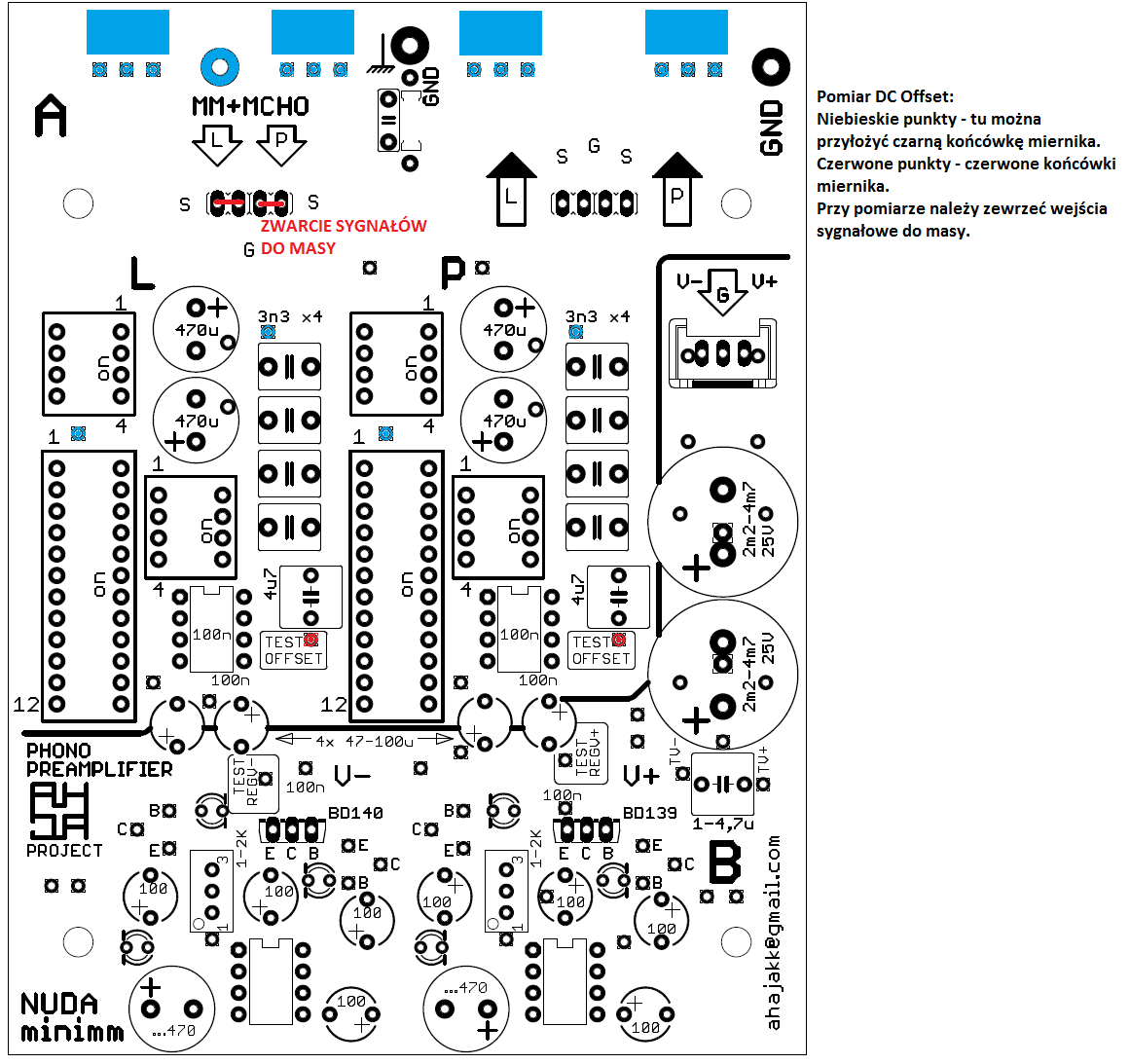

Rysunki z pomiarem DC Offset - żeby nie było wątpliwości co i gdzie.

[Regsoft]

37k8 >> pozycja 6+11
35k5 >> pozycja 5+11

Może ściągnąłem złą tabelę ... 35k5 - OK

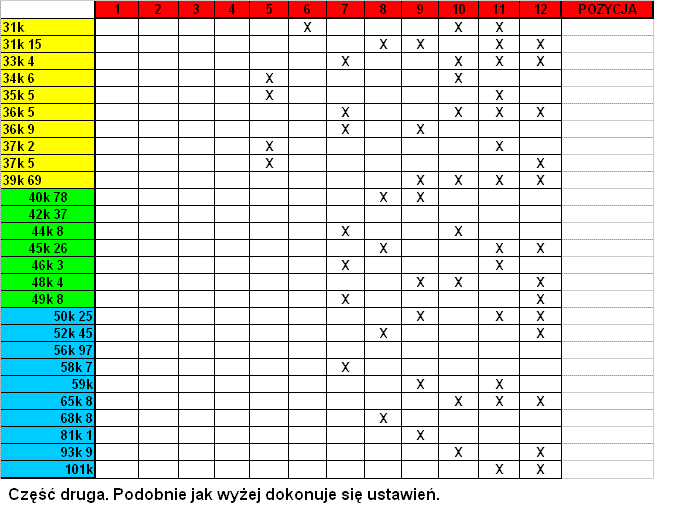

37k8 - ? W tabeli jest 37k2 i 37k5. Pierwsze identyczne jak 35k5 (dlatego spytałem) a drugie 5+12. 37k8 nie znalazłem.

[ahaja]

...

[Regsoft]

...

Dzięki !

[ahaja]

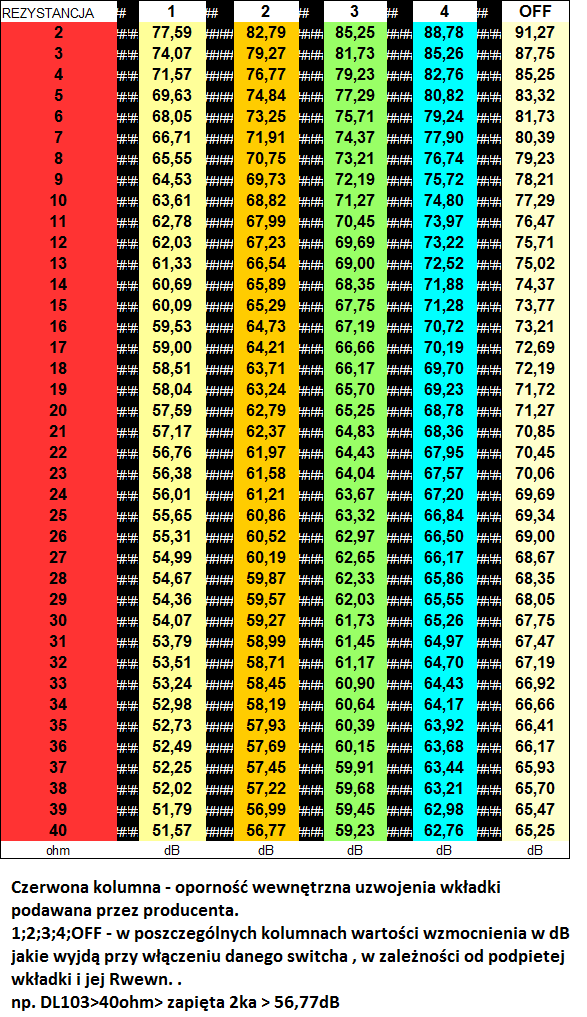

Tabela ze wzmocnieniami dla sekcji MC przy 1kHz.
Jak ktoś chce sobie to przeliczyć na x to tu jest kalkulator: http://www.sengpielaudio.com/calculator-db.htm

[Regsoft]

Tabela ze wzmocnieniami dla sekcji MC

Przy MM wyłączenie przełączników to najmniejsze wzmocnienie. Przy MC największe. Niespójne ale dzięki dokładnym opisom wszystko jest już chyba OK

[ahaja]

Tak, inaczej byłoby to niemożliwe.
W MM to kombinacje rezystora do masy a w MC kombinacje rezystora w sprzężeniu zwrotnym 1 stopnia.

[Regsoft]

Tak, inaczej byłoby to niemożliwe.

Rozumiem ...
