Nie ma sprawy Darku, to i tak wątek mało skonkretyzowany . Ja słucham kolejny dzień Philipsa na lampie. Przepaść jakościowa w dźwięku w porównaniu do tego jak ten tani CD brzmiał przed, dla przypomnienia biorę sobie pierwszy lepszy z kupki przed zmianami Dziś koniec testów i wraca do właściciela. Pracuje stabilnie temperaturowo a TDA jest na zmiany temperatury wrażliwy. Po całej dobie bez wyłączania w środku nie więcej ciepła niż z regulatorów. Druga sprawa, że obudowy Philips/Grundig są podatne na lampę, mają kratkę od spodu i wentylację na całej szerokości górnej pokrywy. Jest więc przepływ i wymiana powietrza.

Jestem ciekawy jak będzie brzmiała Yamaha CDX630 czyli Sony 207ESD na lampie. Budowa płyty i aplikacja TDA1541 obiecuje wiele.

[Martynka]

Grundig CD8100, gdzieś czytałem, że to już tylko krok do HiFi.... hmmm. A jeszcze wczoraj dawałem go jako przykład przy porównaniu z TDA1541 na lampie jak bardzo poprawił się dźwięk, a to fajny przykład bo taki słaby był. Zresztą, czym się tu dziwić:

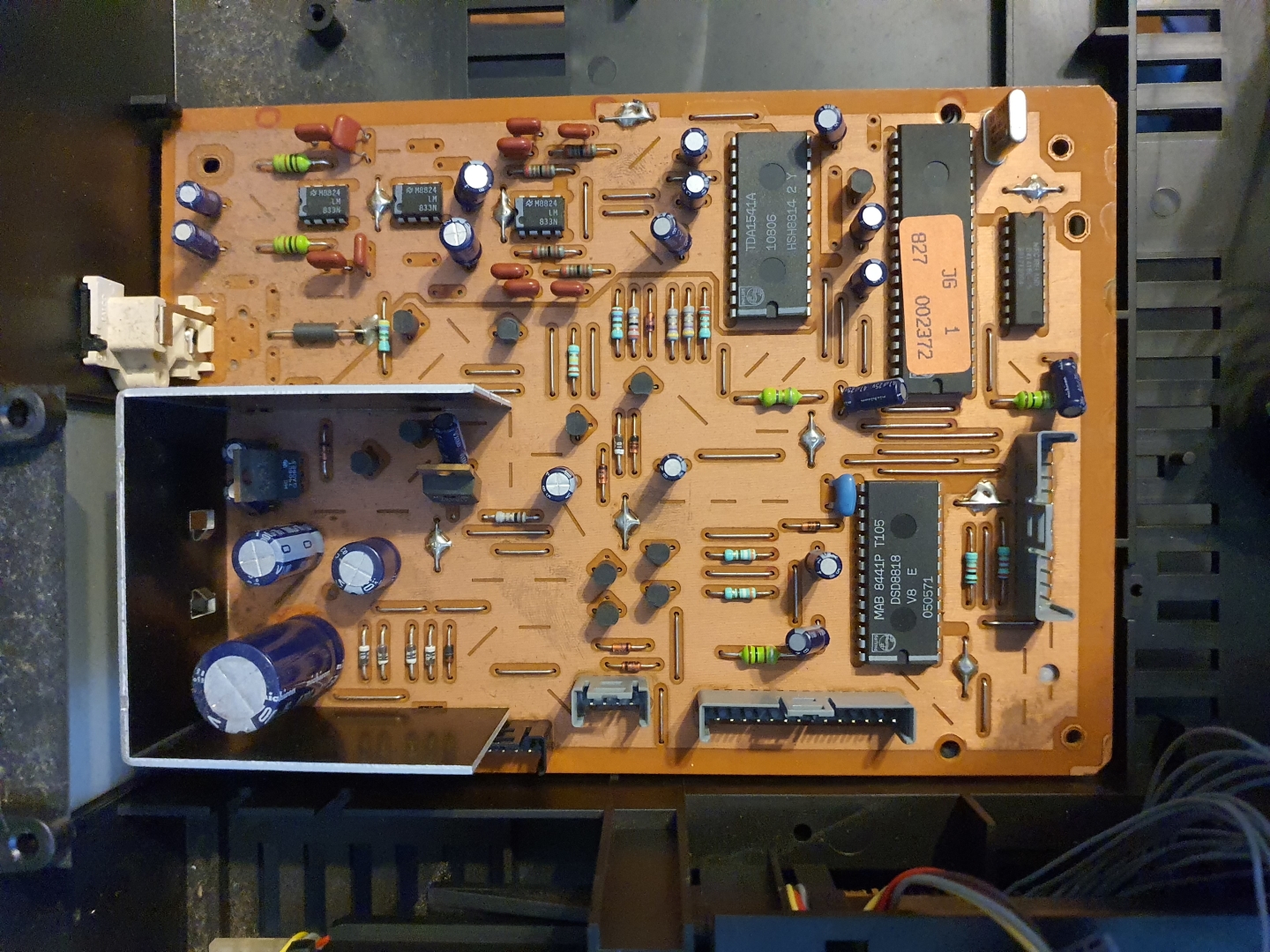

Ot cała płyta:

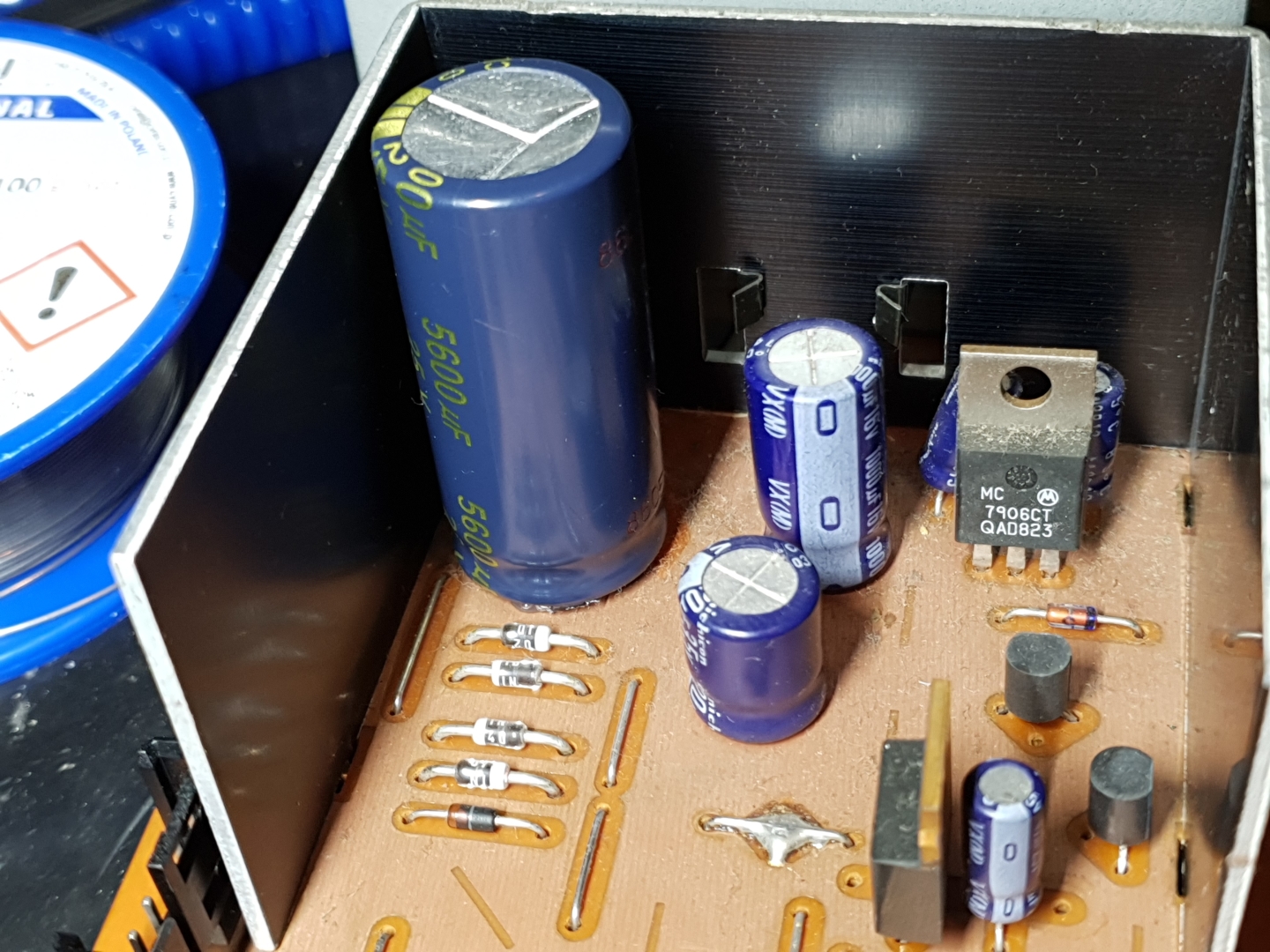

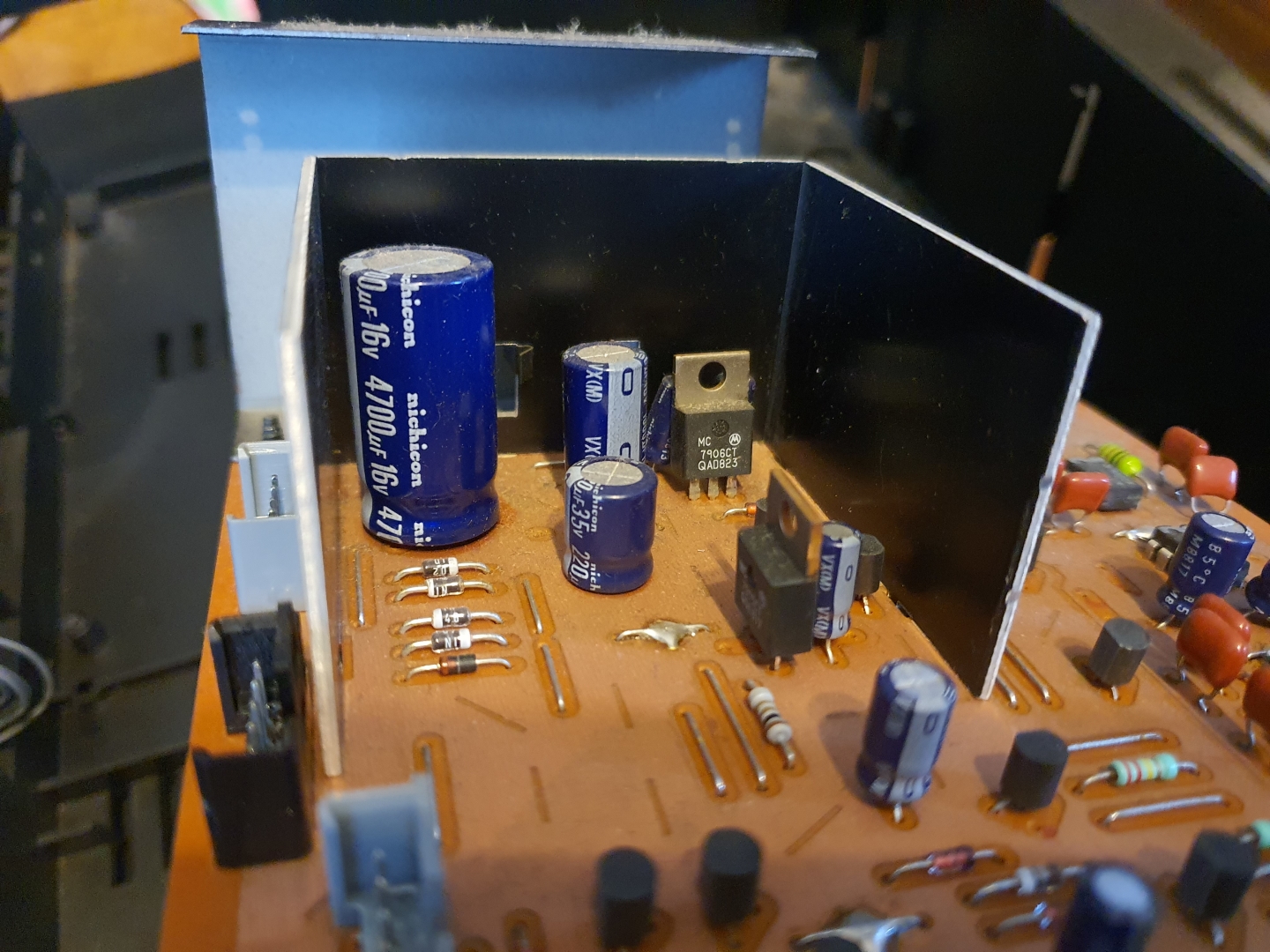

a to całe zasilanie:

czyli na całość 3 regulatory napięcia. Pracują na tym wszystkie układy i serwo napędu. Do tego na wejściu zasilania oszczędnie 4700uF... słabo.

Podczas modyfikacji dokonałem:
- w zasilaniu wymiana starego kondensatora 4700uF/16V na nowy 5600uF/25V

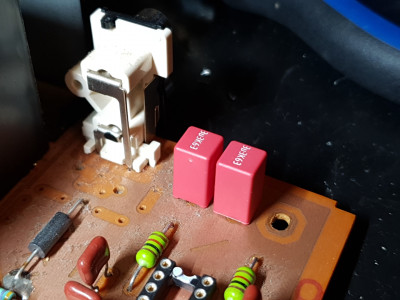

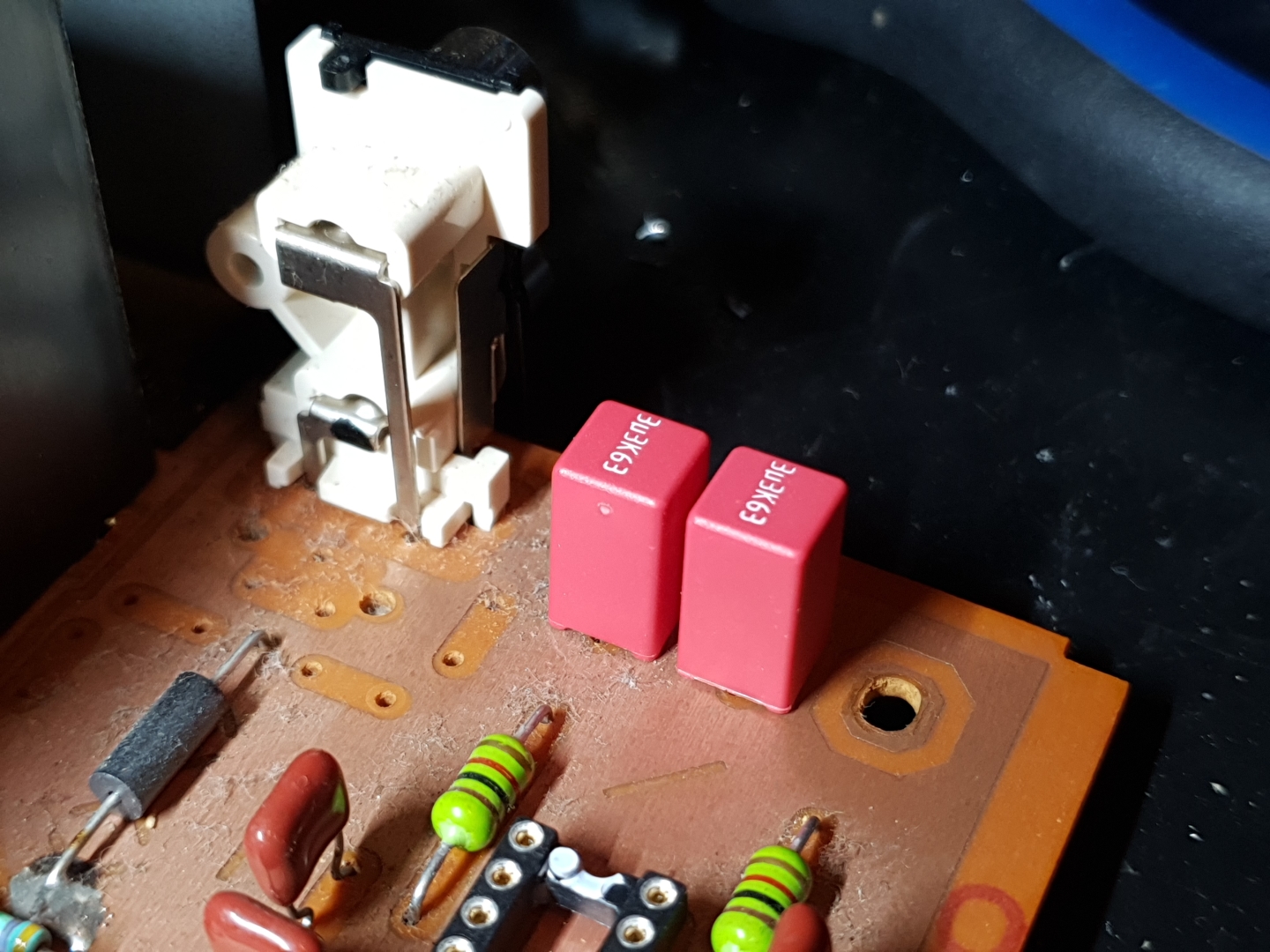

- wywalenie na wyjściu elektrolitów i wrzucenie tam folii
- wstawienie podstawek pod OPA

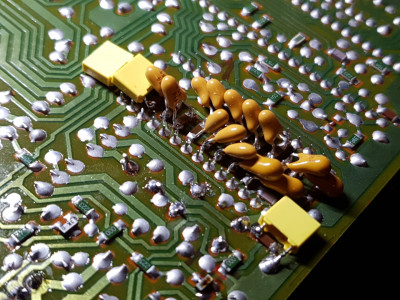

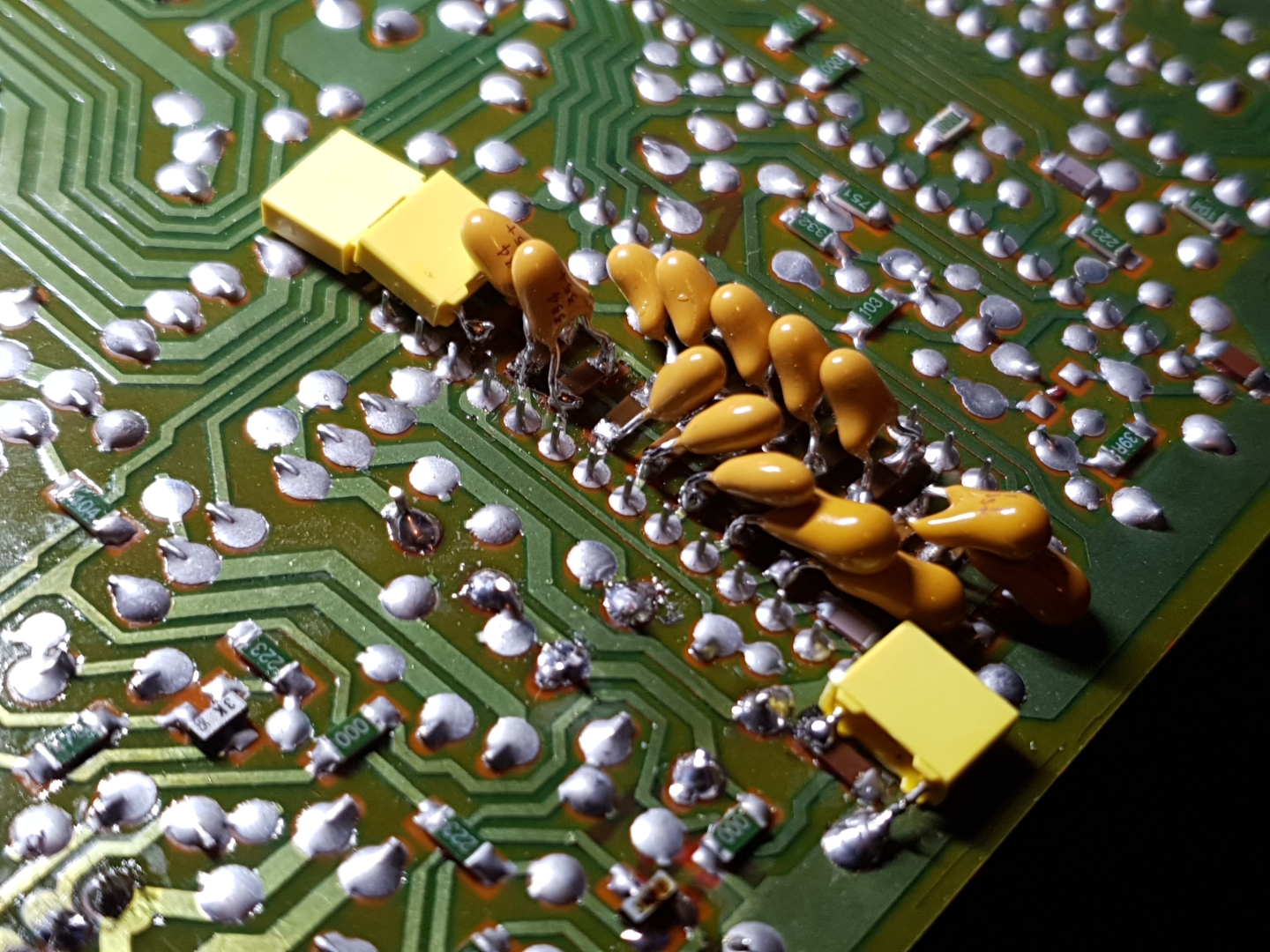

- odsprzęganie TDA1541 tantalami (pierwszy raz widzę TDA1541 z kondensatorami 47nF w tych miejscach, dużo częstotliwości musiało być oryginalnie obcinanej )
- sprzęganie zasilania układów kondensatorami MKP
- mostkowanie kondensatorów zasilających folią

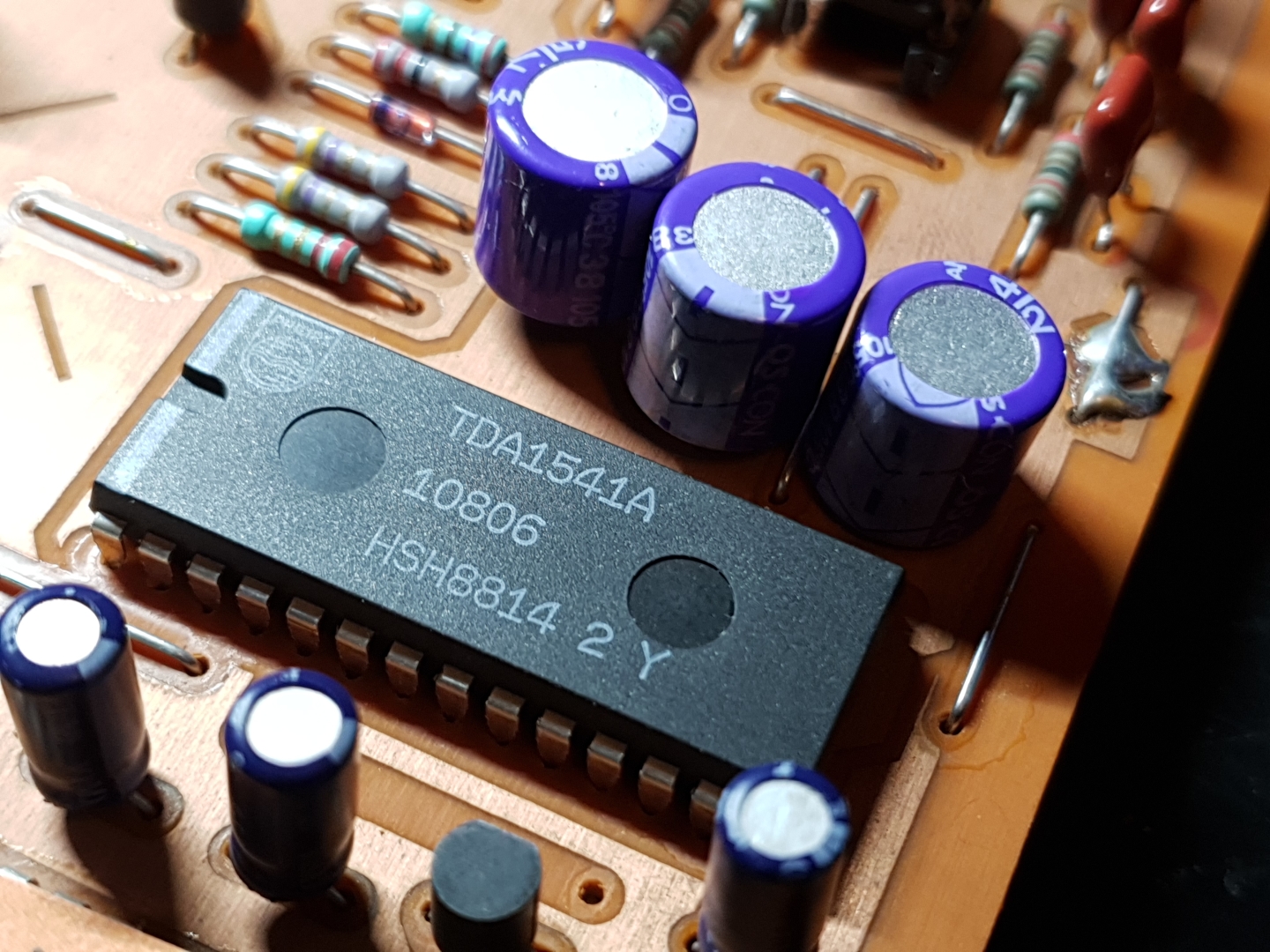

- wymiana kondensatorów na zasilaniu TDA1541 na Sanyo Oscon
- wymiana dwóch wyjściowych OPA na 2604.
- czyszczenie paska i smarowanie smarem syntetycznym napędu tacki.

Teraz odnalazł się wokal, pojawiły się szczegóły i zaczęła budować scena.

[Martynka]

TDA1541 na lampie dotarł dziś do właściciela. Jeszcze trochę i wziął by urlop na żądanie żeby słuchać zamiast iść na nockę , w końcu poszedł ale żeby lampy nie stygły zostawił "winylowemu forumowiczowi" na odsłuchiwania... i chyba nie jest źle

[Jaculek]

odsprzęganie TDA1541 tantalami

Dręczy mnie takie pytanie: dlaczego tantale?

[Martynka]

Mnie też to zastanawia ale zaje...fajnie brzmią. To nie mój wynalazek ale jeden z tych które wypróbowałem i dodaj trochę a zyskasz powietrza i przestrzeni jakiej nie da folia. Oczywiście uważaj na polaryzacje. Potwierdzone nie tylko na moich uszach.

Namówiłem sceptycznego kolegę aby to zrobił i o to co napisał "Pierwsze wrażenia po bypasie kondensatorów odsprzedających tantalami, wszystkiego jest więcej, dźwięk jest bardziej 3D." i kolejna wypowiedź "Zarzuty jakie miałem do trybu NOS, czyli uwypuklenie dolnego środka kosztem szczegółów zdają się być teraz bezzasadne.". Oba zabiegi doskonale się uzupełniają.

[Jaculek]

Czyli działa to na zasadzie korekty niedoskonałości wynikającej z usunięcia oversamplingu?

[Martynka]

Jeszcze jedno. Dla mnie w CD najważniejsze jest wyciągnięcie sceny z wokalem na pierwszym planie. Tantal to daje. Moje byłe Nakamichi od paru dni u nowego właściciela z forum właśnie to pokazuje najbardziej, nie skłamię jak powiem że wręcz zadziwia. Może odezwie się słuchacz ostaniej lampizacji i powie jak to jest z wokalem i sceną właśnie. Moim zdaniem bez tantala nie było by takiego efektu. Co ciekawe na dwóch najważniejszych bitach na każdej stronie (MSB) Arcam Alpha miał już fabrycznie tantale 470nF a resztę folię 220nF. Yamaha czyli Sony ma również większe tantale na po jednym na stronę MSB. To już tam robi różnicę.

[Martynka]

oversamplingu

Nie tylko. AA5+ oraz Yamaha działają fabrycznie w OS i mają tantale.

Edit :

Raczej chodzi o częstotliwości które są odfiltrowane. Zwiększenie pojemności przesuwa to jeszcze niżej czyli dostajesz więcej dlatego masz wrażenie powietrza, sceny i 3D. Może tantal jeszcze lepiej to robi. Ściągasz koc z TDA1541.

[kukiz 30]

Wywołany do tablicy powiem tyle. Granie na innym poziomie jeśli chodzi o fabryczne Tda 1541.Marcina po lampizacji pokazał tak szeroką scenę, muzyka się otworzyła, otacza cię wkoło,wokale, detal, czuć powietrza w nagraniach to dopiero analogowe granie.Na pierwszą płytę do oceny Chris Rea The Roud to Hell wystarczyło raptem całe intro wysłuchać i powiem tak, jeszcze nigdy nie czułem żeby deszcz tak padał. Z każdą przesłuchaną płytą a było ich trochę (siedziałem do 2 w nocy) nie mogłem się oderwać żeby przestać. Jedyny minus to że nie jest mój . Teraz wiem jaka przepaść dzieli fabryczny od tego co Marcin stworzył

[Martynka]

powiem tyle

No właśnie, scena. Kolejna sprawa, po lampie dynamika jest od najniższego poziomu głośności a przy większym poziomie nic nie traci z jakości. A to potwierdziłeś sam. Ot, cała lampa właśnie. No i całkiem koc znika z TDA1541, dodam, że to koc o którym nie wiedziałeś dopóki nie usłyszałeś modyfikacji. Chyba mówię dobrze ??

A pod koniec tygodnia będę miał już po lampizacji Filipka CD820. Coś jak Twój . Dam Ci znać jakie tu będą efekty a będzie też dodatkowo po reclocku i na 6N2P. Powinien być ogień.

[Jaculek]

po reclocku

Wymieniasz kwarc czy coś jeszcze?

[Martynka]

czy coś jeszcze

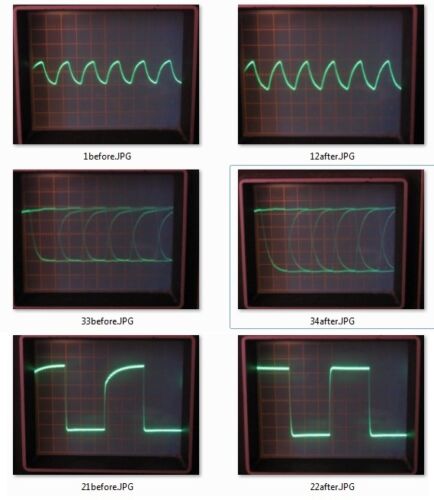

Właśnie coś jeszcze. Kwarc zostawiam, no chyba, że ktoś sobie życzy. Wstawiam zamiast SAA7220 , CXD1088 czy SAA7030 układ NOS, który dodatkowo przepuszcza sygnał. Do TDA dochodzi wtedy poprawiony przebieg:

Przy pewnym poziomie modyfikacji ma to bardzo duży wpływ na jakość dźwięku.

Z zegarów natomiast polecam wyrób Konrada:
https://muzgaudio.com/produkt/niskoszum ... owy-audio/

Jego zasilacze wrzucam do lamp i mam jego regulatory u siebie. Miałem też zamiast opów jego dyskretne układy zanim przeszedłem na lampę.

[Jaculek]

Wstawiam zamiast SAA7220 , CXD1088 czy SAA7030 układ NOS

Jaki układ wstawiasz? Bo te wymienione pełnią, z tego co rozumiem, dość ważną rolę i po prostu pominąć ich nie można.

[kukiz 30]

powiem tyle

No właśnie, scena. Kolejna sprawa, po lampie dynamika jest od najniższego poziomu głośności a przy większym poziomie nic nie traci z jakości. A to potwierdziłeś sam. Ot, cała lampa właśnie. No i całkiem koc znika z TDA1541, dodam, że to koc o którym nie wiedziałeś dopóki nie usłyszałeś modyfikacji. Chyba mówię dobrze ??

A pod koniec tygodnia będę miał już po lampizacji Filipka CD820. Coś jak Twój . Dam Ci znać jakie tu będą efekty a będzie też dodatkowo po reclocku i na 6N2P. Powinien być ogień.

Prawisz dobrze Panie
PS. Swojego Filipka już chyba nie włączę

[Merrick]

Interesujące
