PushPull El84 - AN-L1

[zbyszek1982]

Nie trzymaj nas w niepewności tylko się podziel rewelacjami.

[szczepan_def]

Poskładam jutro wszystko do kupy bo połowa bebechów na żabkach wisi a znając moje zezowate szczęście coś jeszcze po drodze sknoce ze dwa razy więc może się nie będę wychylał...jak jutro odbiję test rmaa to dam znać... Flakon cały czas do wzięcia...

[szczepan_def]

krótka analiza problemu... od samego początku coś mi się wzbudzało...
zamieniłem podłączenie USZ - tak że mam z +8R trafa na masę a z 0r trafa mam na 8r na pcb? czy nie można zrobić tak żeby minus był na minusie? od czego to zależy? od kierunku nawinięcia trafa? czy co?

pozmieniałem te USZ w obydwu kanałach ale dalej w jednym coś dzwoniło... odpiołem trafka i powyjmowałem lampy mocy, dzwoniło w stopniu wejściowym... okazało się że źle wlutowałem rezy R2/R3 - sugerowałem się: landing on 100R position??? po co to jest??? może dla kogoś kto ma problem odwrotny jak ja - że jak wlutuje dobrze i mu się wzbudza ECF to ma przelutować te rezy? nie wiem...

ale jak uspokoiłem tą ECF - to co miałem zrobić??? miałem poskładać cały wzmak razem z USZ - a ja zacząłem szukać dziury w całym... i coś pokazywało na tym jednym kondzie sprzęgającym i ręce mi się pociły jak młodemu złodziejowi, bo sobie nie umiałem z tym rady dać...

i trafa wyjmowałem, i kodny wyjmowałem, i masy robiłem nowe, i okadzałem ziołami... NIC --- znieczulica... 38kHz jak stało tak stoi... ciekawa sprawa bo na anodzie tej ELki tego sygnału nie było...

dzisiaj trochę poskubałem kabelków ale idzie to jak krew z nosa więc nie wiem czy mi jakaś "NOWA NOŚNA" nie weszła tu i tam...

pora na dobranoc - NOORA NOOR
https://www.youtube.com/watch?v=pEP72XorgdQ

[zbyszek1982]

To w końcu gra, czy nie gra?

Pytałem dawno czy sprawdziłeś to na wzmaku z podpiętym USZ.

[szczepan_def]

o w końcu gra, czy nie gra?

wygląda że będzie grał... nie słuchałem bo jeszcze składam... na pewno się nie wzbudza... co już mnie cieszy...

Pytałem dawno czy sprawdziłeś to na wzmaku z podpiętym USZ.

OK, tu się nie zrozumieliśmy, na podpiętym USZ wzmak się wzbudzał, tylko że jak uciszyłem ECF to nie sprawdziłem czy się wzbudza z USZ, tylko zabrnołem w ślepą uliczkę na tym kondzie 0,22...

trzeba coś ogarnąć w koło chałupy... wieczorem jakieś ogólne pomiary...

[zbyszek1982]

No to trzymam kciuki i czekamy na info jak zagra

[szczepan_def]

przedstawiam z grubsza pomiary:
1. MOC/8ohm - sinus 25v :2 tj. 12,5*0,707 = 8,84v tj. 8,84^2/8 = 9,8W/ch

2. pomiar charakterystyki - 10Hz i 25kHz +- 0dB wygląda podobnie dla obu kanałów, jeden kanał przesuniety przy pomiarze +3dz - coś mi tu nie pasuje? 10Hz -0db?

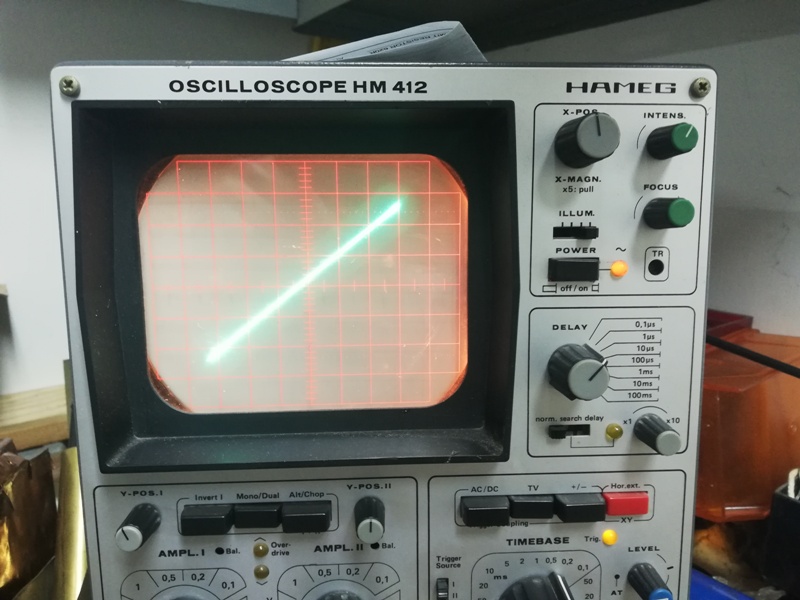

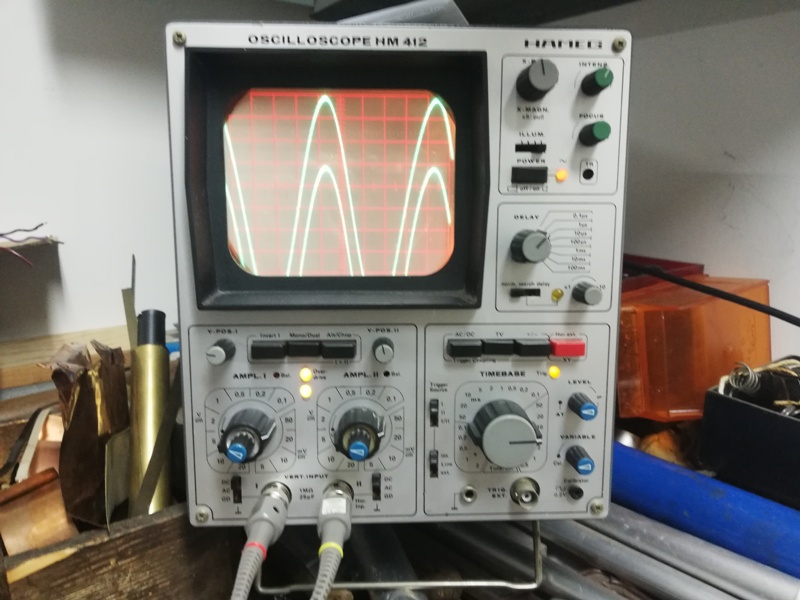

3. brak przesunięć fazwych

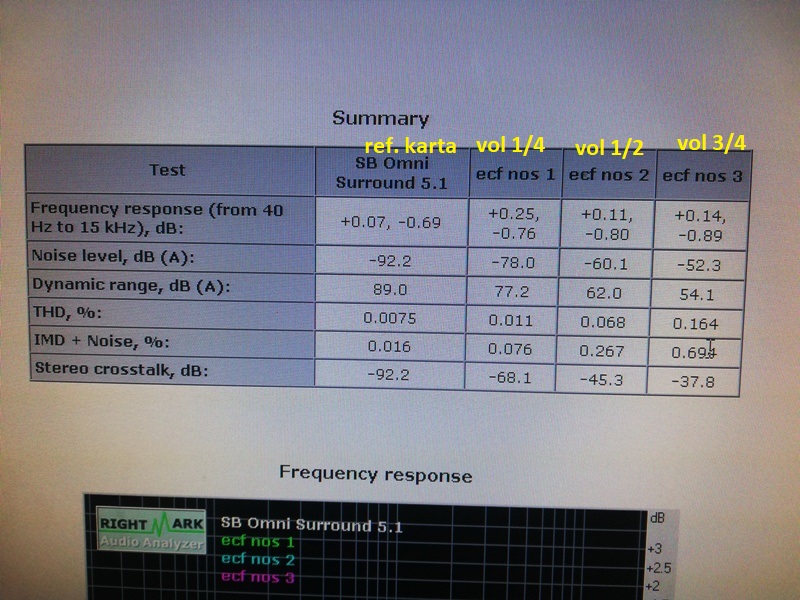

4. pomiary rmaa - karta/ i trzy punkty = potek vol. na 1/4, 1/2 i 3/4 - dostosowny odpowiednio sygnał wejściowy RMAA

P.S. czy to prawidłowo że te parametry się zmieniają w zal. od vol? Jeżeli to się zmienia to jak prawidłowo ustawić sygnał wyjściowy dla pomiarów RMAA?

[zbyszek1982]

Pomiary zazwyczaj wykonuje się przy mocy oddawanej 1W.

Zastanawia mnie ten crosstalk (przesłuchy) zmieniający się razem ze wzmocnieniem. W moim antyku nic takiego się nie dzieje, a na pewno nie jest to 30dB różnicy.
Sprawdź jak wygląda sprawa przesłuchów w funkcji częstotliwości.

[szczepan_def]

Pomiary zazwyczaj wykonuje się przy mocy oddawanej 1W.

czyli ustawiamy tak nasze sygnały żeby przy obciążeniu 8ohm, na ocsy mieć 8v? czy tak?
8/2 = 4 ; 4x0,707 = 2,8v; 2,8*2,8/8ohm =ok. 1W

[szczepan_def]

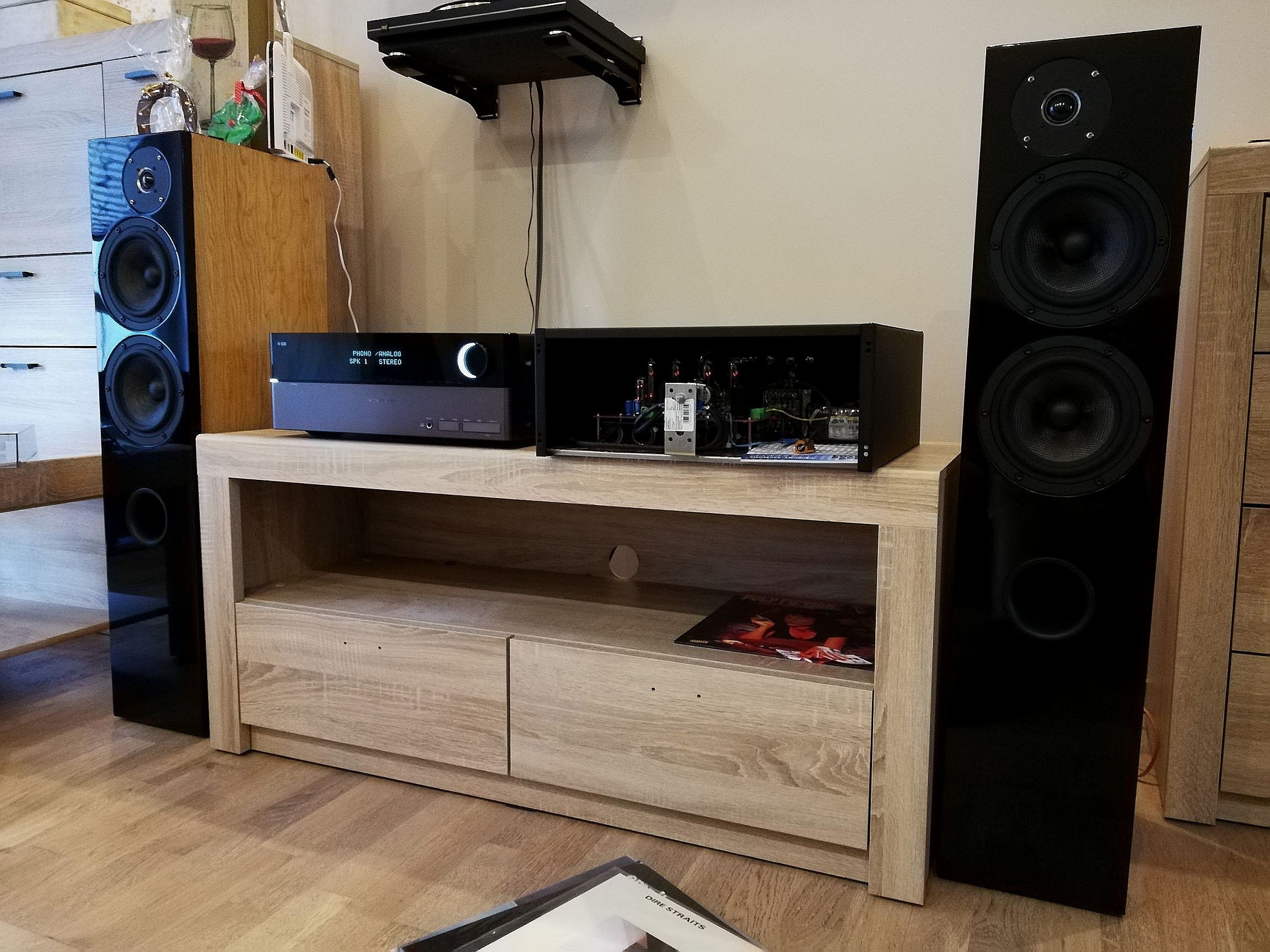

Bez przekonania, jeszcze bez frontu zabrałem piecyk na małą przejażdżkę.... Obok niego stanął hk3490 z którego wykorzystałem phono pre... Nad nimi wisi dual 455...na wyjściu zawitały wystrugane jakiś czas temu klony stx fx-300...

Pospinałem kabelki i sieć... Test pierwszy gałka powoli na maksa... Cisza... Myślę sobie coś jest nie tak... Nic nie słychaćnic nie Bruni... Głośniki podpięte... Żarówki grzeją... Pre spięte... Cisza... Ok, no to gruby placek na kółko i jedziemy... jest muzyka... Przywitałem się z Herbie Hancock-em, pogadałem z SADE, ale Dani Klein mnie położyła swoim dobitnym vocalem... Nie będę się rozpisywał... Jest powietrze jest muzyka... Nic nie charczy nic nie gwiżdże nie przewraca bebechów... Z ecf mullarda chyba bardziej zamulony dźwięk jak z nos no name ... Ale to tak na szybko testowane...

[zbyszek1982]

[BlackDevil]

no i banan jest

[szczepan_def]

co nie znaczy że jest OK...

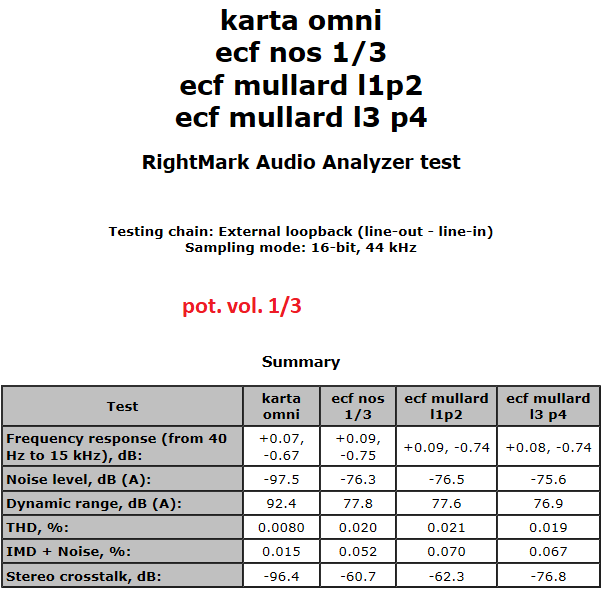

pomiary porównawcze ecf... pot. vol. na 1/3, obciążennie po 8r na kanał - tu w zasadzie nie ma się czego czepić, wszystko wygląda w miarę równo na obu kanałach - przy mullardach kwestaia sparowania bo mam 4 jakieś przechodzone, nie mam miernika więc coś dobiorę na pods. rmaa

ale ten przesłuch to jakaś kpina:

w zasadzie wygląda to podobnie poza kartą

Już jak mam sygnał testowy RMAA to jeden kanał coś mryga na czerwono... posprawdzam okablowanie bo jakieś z przed POTOPU mi się wydaje, a już się przekonałem że to ważna rzecz...

[szczepan_def]

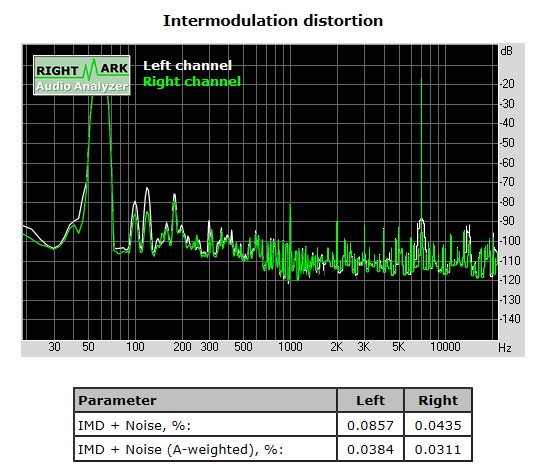

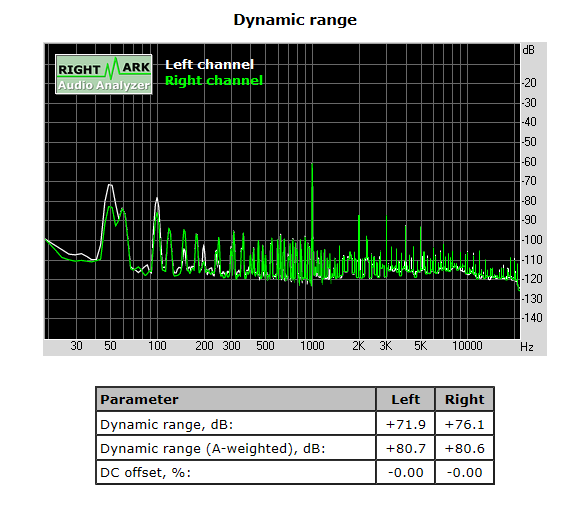

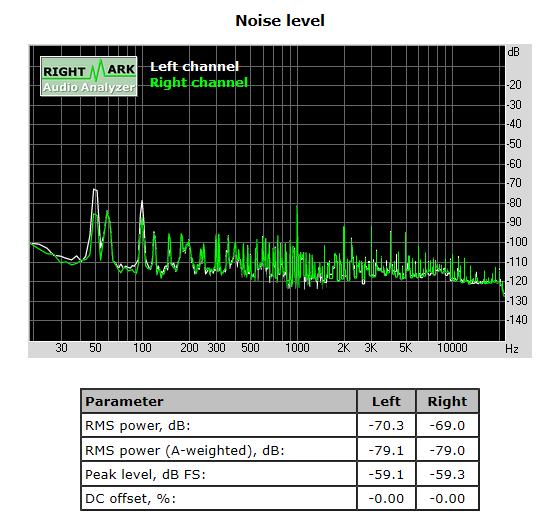

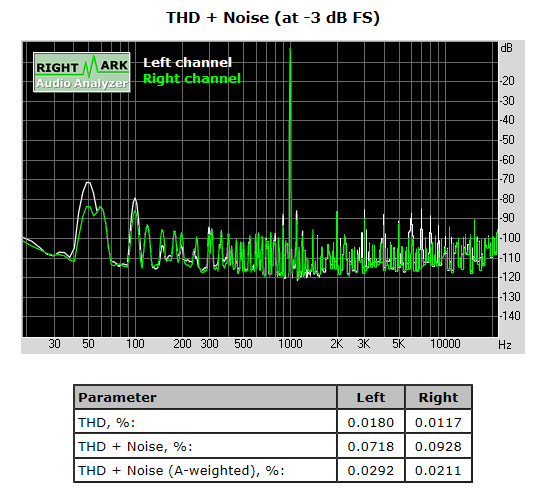

Kończąc jakiś I etap, zostawiam w takiej formie do dalszych porównań - UWAGA: pomiary nie przedstawiają faktycznych parametrów wzmacniacza są na potrzeby analizy i sprawdzenia poprawności działania układu. bardziej od tych wartości cieszy mnie brak znaczących różnic... coś zawsze można poprawić ale to już na zimę zostawiam... za wszelkie sugestie będę wdzięczny...

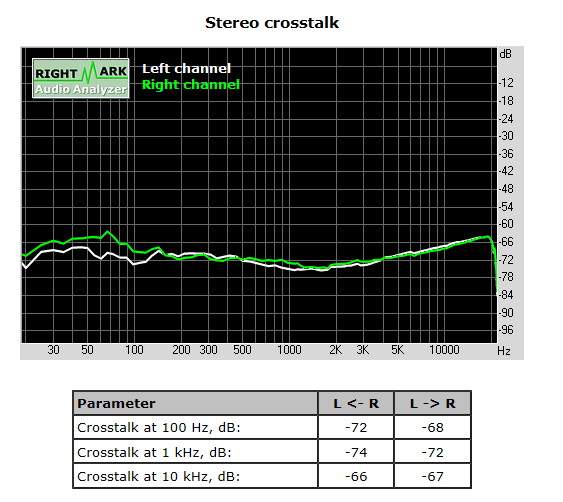

Crosstalk tak jak myślałem spowodowany był kiepskimi przewodami, na obciążeniu 22ohm, vol 1/3... na razie nie pomierzę pasma bo nie mam fajnego generatorka... ale podejrzewam że 10Hz do 30kHz niesie bez spadku 3dB...

prostokąty/trójkąty i inne kształty zostawiam bo muszę zgłębić literaturę w tym zakresie...

dzięki za dotychczasowe wsparcie i do zaś biorę się za frontpanel - pozdrawiam

[szczepan_def]

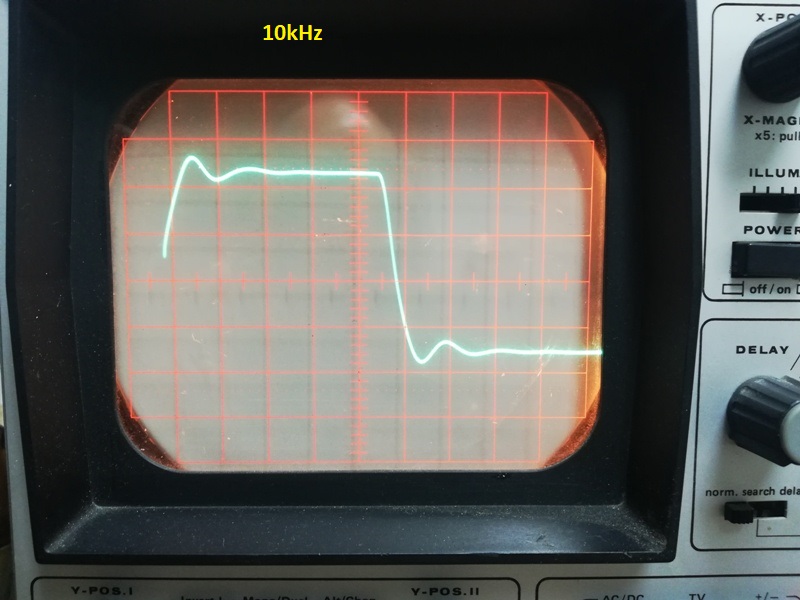

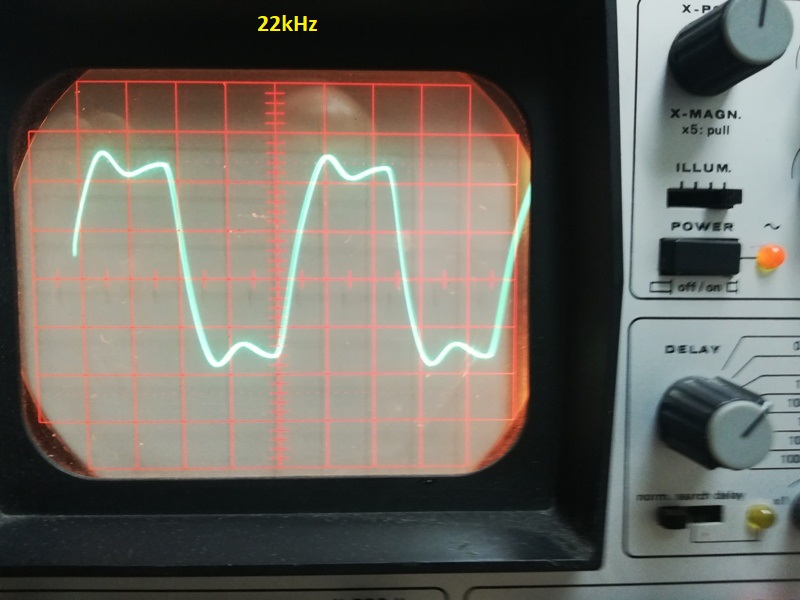

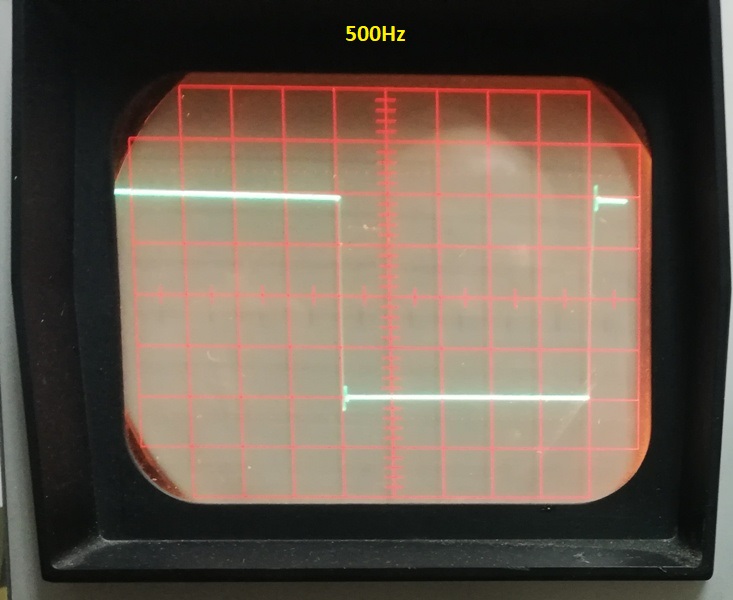

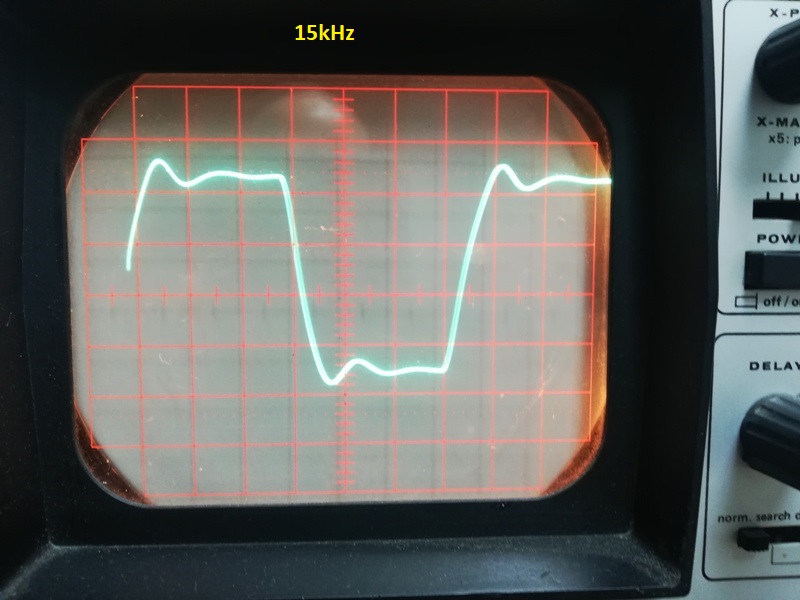

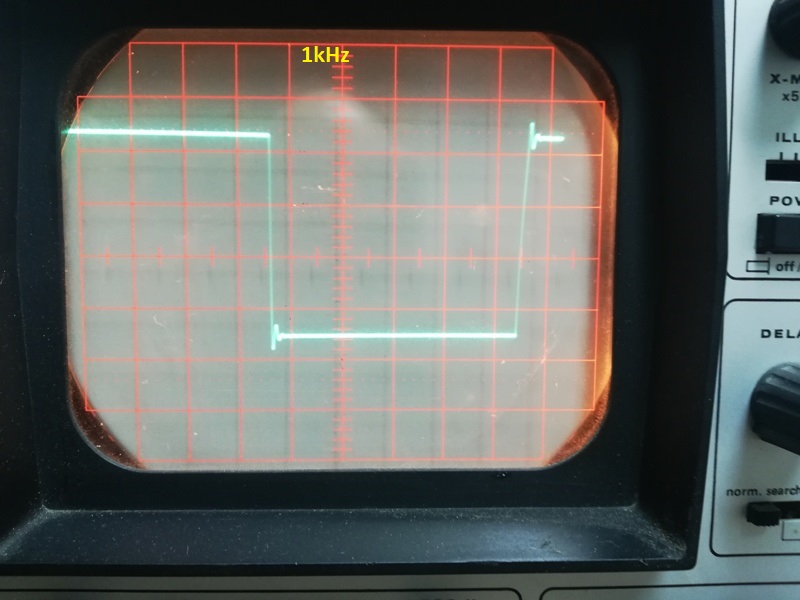

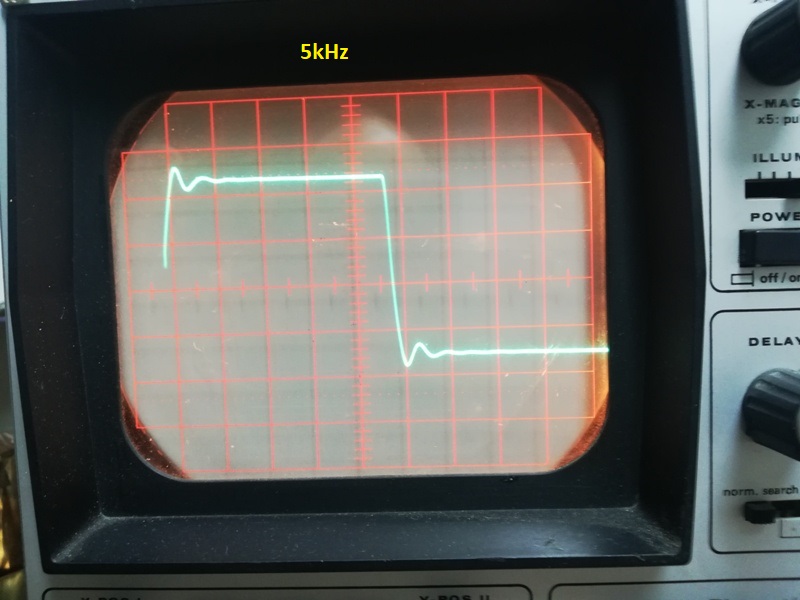

test prostokąta - Vpp na wyjściu 8v - obciążenie 8r

Mi się podoba...
