Odbudowa zwrotnic Quadral Titan

[Myszor]

Wyczytałem cały internet.
Ten gość jest niesamowity:
http://www.humblehomemadehifi.com/Cap.html

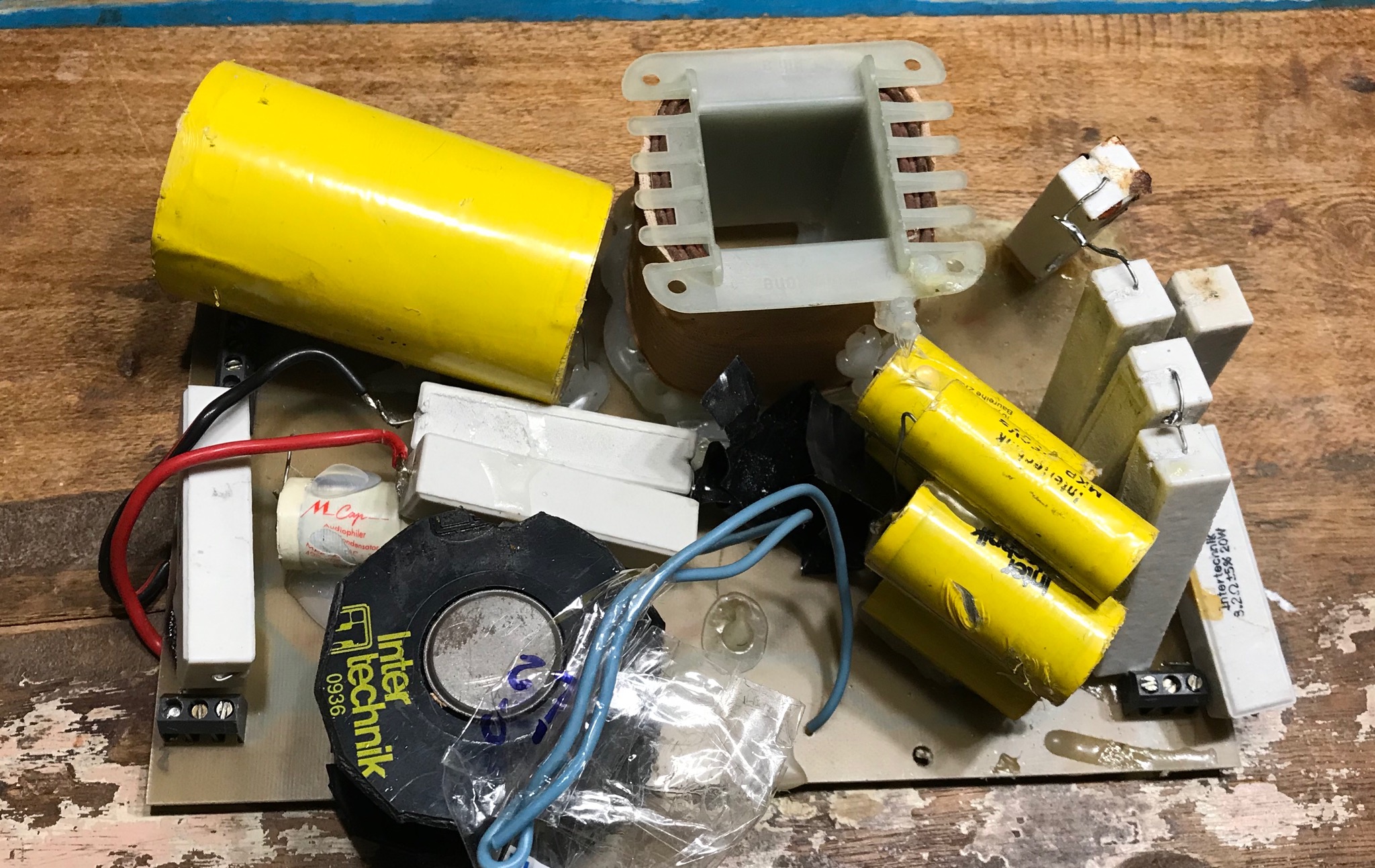

Zacząłem wyciągać elementy z komory zwrotnicowej titanów. Wielkie i cięźkie.

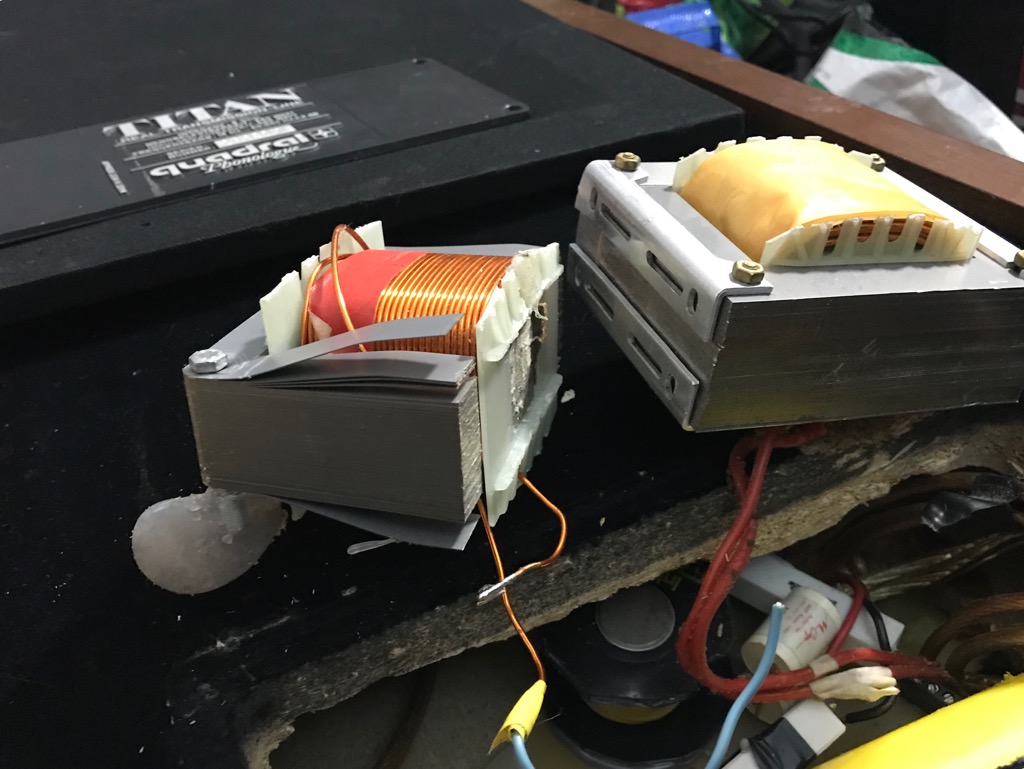

Ale koleżka krzyżak przesadził z apgrejdem. Cewka mu się chyba nie mieściła to obciął kawałek

[Biogon]

Cewka mu się chyba nie mieściła to obciął kawałek

Łomatkobosska!!!! Czegoś takiego to w życiu nie widziałem!

[zbyszek1982]

Pewnie był rdzeń ze szczeliną i macher uznał, że jeden bok niepotrzebny

[BlackDevil]

@Myszor granat ci wpadł do środka i rozerwało pacjenta

[Myszor]

Wy tu śmichu chichu a ja elementy kompletuję.
Celując w średnią półkę wyszło mi pięć stów za jedną zwrotkę czyli chyba spoko biorąc pod uwagę że ludzie potrafią tyle dać za jeden kondziołek duelunda.

[Myszor]

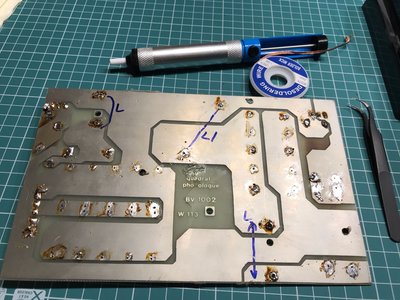

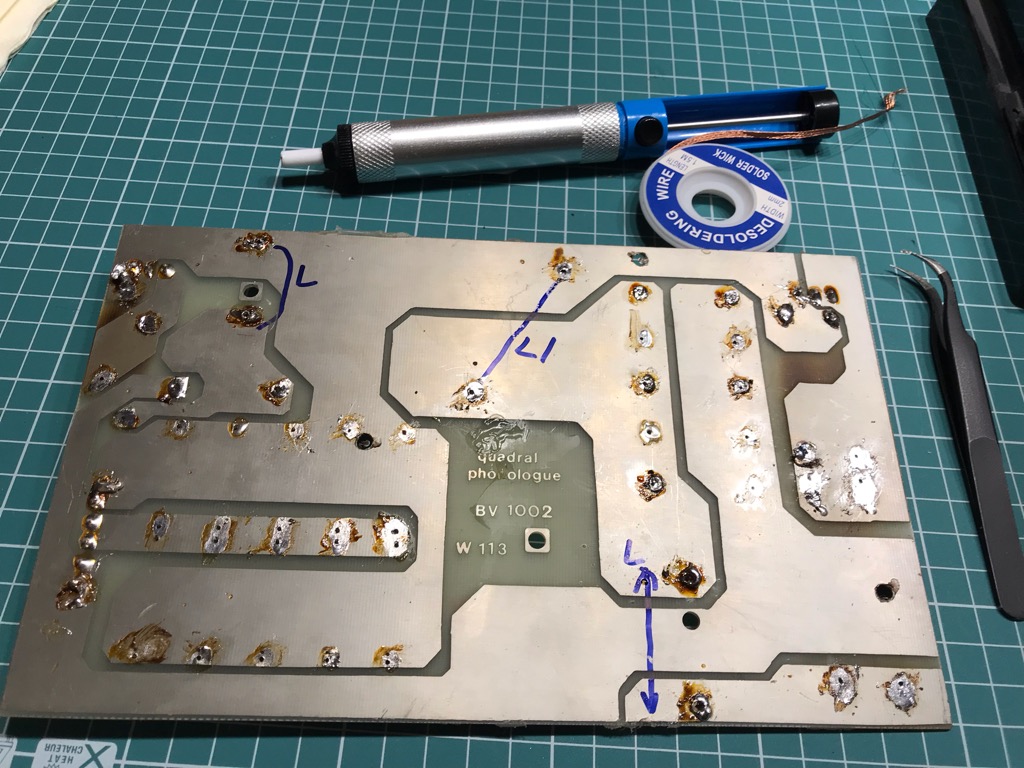

Okazało się że większość układu jest na oryginalnej płytce.
Wystarczyło 2xLP , odsysacz i plecionka by wyszła fajna czysta płytka.
I tu będę działał.
Zwraca uwagę jak znowu „fachowo” koleś przyciął szpulkę cewki by pomniejszyć gabaryty.
Gumówkę lubił
Ps. Admina proszę o zmianę tytułu wątku na odbudowa zwrotnic titan bo w sumie vulkana nie ruszyłem palcem.

[Myszor]

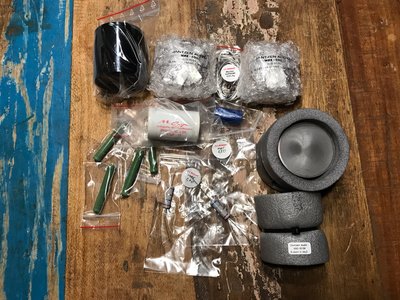

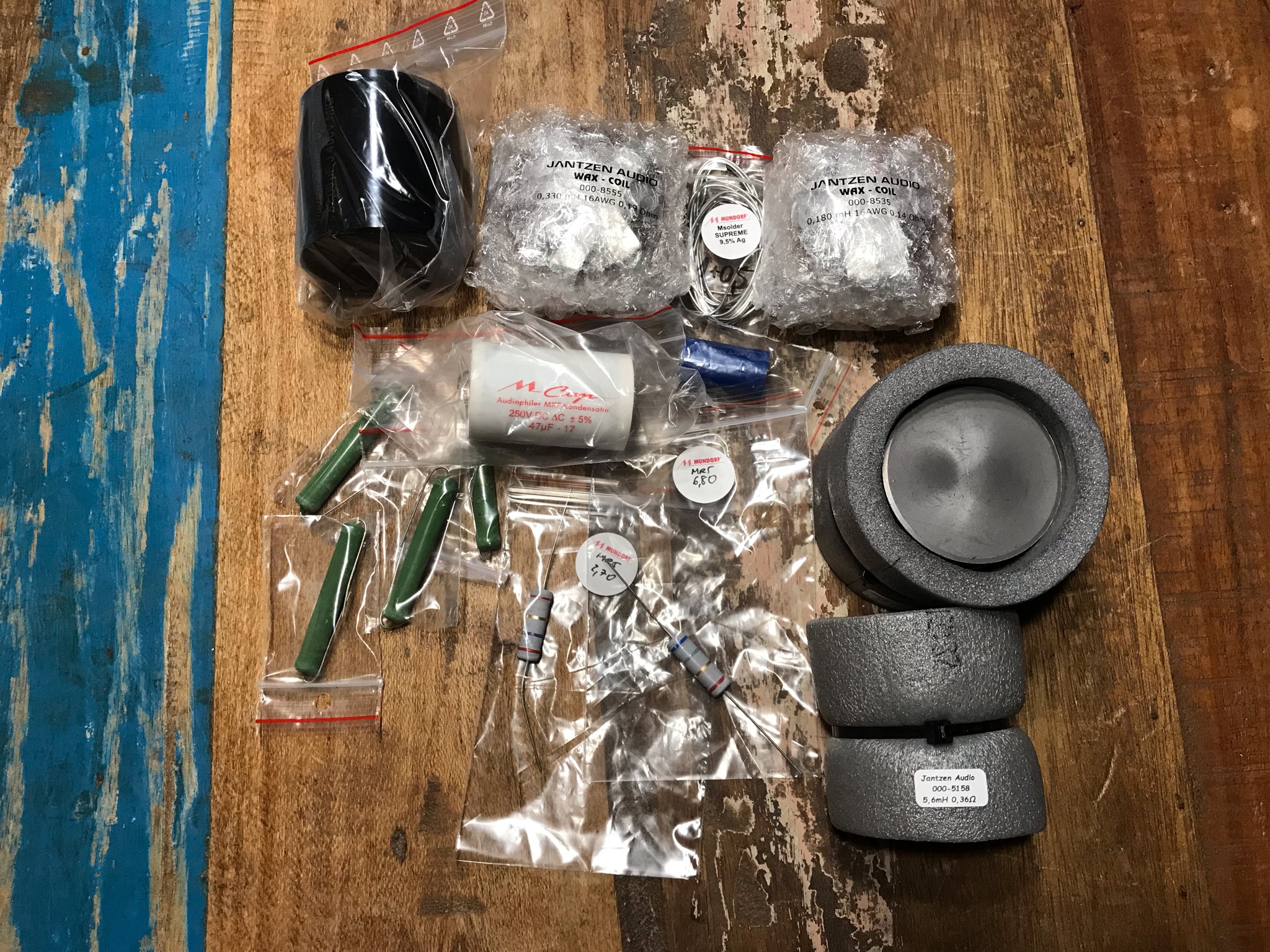

Chłopaki z poweraudio są szybcy. Wszystko popakowane i opisane ładnie jakbym czasem kodu pasków kolorowych na rezystorach nie znał.
Cewki pozabezpieczane w piankowe ubranka.
Duży plus. Będzie co robić w weekend. Szczęśliwie małźonka na zawody jedzie

[zbyszek1982]

Dlaczego zamieniasz cewki powietrzne na rdzeniowe?

[BlackDevil]

Na schemacie są 2 rdzeniowe i 2 powietrzne wiec chyba się zgadza.

[Myszor]

Tak jest. Dwie rdzeniowe (w tych ubrankach) i dwie powietrzne, w tym przypadku taśmy.
Bedzie jak ma byc

[zbyszek1982]

Nie zauważylem tych taśmowych.

Oryginalne zwrotnice były sparowane z przetwornikami?
Niektórzy producenci (ekhm... Snell ) dostosowywali induktancję cewek pod konkretne przetworniki.

Nie wiem jak to było u Kwadrala.

[Myszor]

Nie wiem tego. Dobieram elementy identyczne jak podane na schemacie kwartala. Cewki na górę wziąłem taśmowe bo stawiają najmniejszy opór i minimalizują wfekt naskórkowości i to jest bardzo cenione przez projektantów z tego co się naczytałem. Będzie dobrze.

Jedyne co mnie nurtuje to czy duże pojemności budowali z mniejszych dla zachowania sensownych gabarytów konstrukcji czy dlatego że szybsze cykle ładowania/rozładowania. W zasilaniu tak ahaja robi ale w filtrze nie wiem czy to ma znaczenie.

[BlackDevil]

Jedyne co mnie nurtuje to czy duże pojemności budowali z mniejszych dla zachowania sensownych gabarytów konstrukcji czy dlatego że szybsze cykle ładowania/rozładowania. W zasilaniu tak ahaja robi ale w filtrze nie wiem czy to ma znaczenie.

Zdecydowanie dla szybszego ładowania i rozładowania ale też dla zmniejszenia wartosci ESR

[Myszor]

Czyli źle zrobiłem że wsadzę jeden 80 zamiast 4x20 ?

[BlackDevil]

Te nowe powinny mieć lepsze parametry niż te z epoki mowa o Esr w najgorszym wypadku dasz rezystor ròwnolegle jak kolega Biogon kombinowal.Co do ładowania bas może byc mułowaty ale głęboki ze wzgledu na wysoką pojemność.
