Przedwzmacniacz gramofonowy BUphonoAMP MC/MM - Technicznie

[Merrick]

Pcm1702

Myślałem że pojawiają się tylko w DCD-3000

[wydra]

W tym modelu sa 4szt jeszcze jest w 1450ar

[wydra]

Preamp wrócił do domu do rodziców cały i zdrowy zwiedzając polske hehe

******

Padło o to pytanie, no i żeby było sprawiedliwie poprawiona wersja pojedzie dalej wg kolejki:
- Wojtek
- Zeroqll
- nadzorca2
- Ozii
- Myszor
- Merrick

[wydra]

Żeby nie było ze nic się nie dzieje. Pracuje teraz nad stopniem wejściowym , żeby go maksymalnie poprawić, w sumie to ostatnia rzecz jaka zaplanowałem dla ver5. Zasilacz ogarnięty dwu stopniowy z prestabilizacja, trochę dodatkowych pojemności udało mi się wcisnąć. Poprawione błędy odnośnie MC ku mojemu zdziwieniu na korzyść również MM

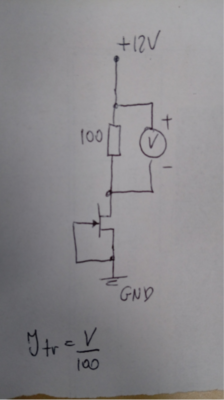

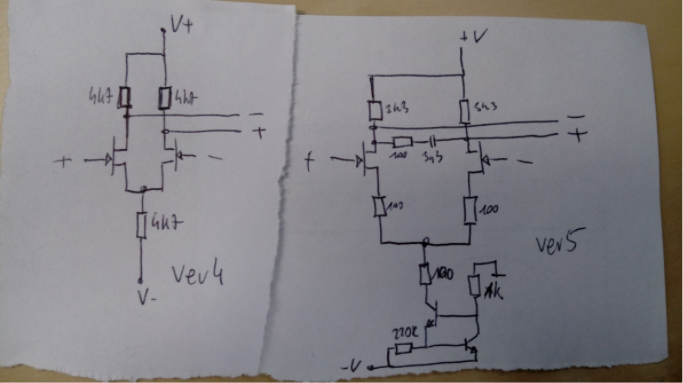

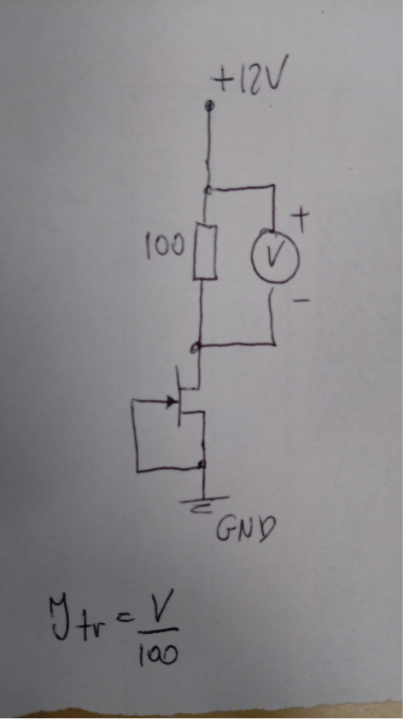

Stopień wejściowy będzie wyglądał tak, jeśli nie pomyliłem się w obliczeniach , ale to wyjdzie w praniu. Dołączam rysunek jak zmieni się stopień względem 4 wersji. Nauczyłem się tez parować tranzystory jfet wiec tez będą one parowane. Dołączam rysunek jak to robić dla tych co by chcieli. Ogólnie to chodzi mi po głowie zmiana 2sk170 na lsk489, podwójny jfet parowany w jednej obudowie no i parametry lepsze niż 2sk170 no ale ciężko kupić ehhh...

[Merrick]

Padło o to pytanie, no i żeby było sprawiedliwie poprawiona wersja pojedzie dalej wg kolejki:
- Wojtek
- Zeroqll
- nadzorca2
- Ozii
- Myszor
- Merrick

Mi pasuje

MC ku mojemu zdziwieniu na korzyść również MM

Super

parować tranzystory jfet

Gratuluje W takim razie zaczynam oszczędzać kasę na BUphona. Wydaję mi się że będę pierwszym nabywcą

[wydra]

Juz byli nabuecy ale wersji 2 prototypu ciezko mi sie doprosic o recenzje gdzies na forum tylko prywatnie pisza ze jest super kilka problemow mieli ale ogarniete. Mi sie nie spieszy traktuje to jako hobby a bylem ciekaw czy moze sie uda cos swojego zrobic dla ludzi beda oni zadowoleni bo nie o kase tu chodzi bo narazie to na minusie i to sporym jestem w tym temacie ale bedzie git mam nadzieje

[wydra]

Z racji tego że wersja 5 będzie całkowicie inna a wylut części z 4 wersji jest mało opłacalny z racji tego że większość elementów pewnie się uszkodzi, a transformator też musi być na większe napięcie to myślę nad sprzedażą taniej jednego w całości za cenę 650zł. Oczywiście będą poprawione błędy w nim na tyle na ile dam rade zbliżyć się do wersji 5. Z tego co Wojtek ma u siebie będzie do sprzedaży sama płytka i trafo za 350zł a obudowa dostanie płytkę w wersji 5 i nowe trafo. Z tego co zarobie będzie na skończenie demówki w wersji 5 dla was i dla mnie. Narazie temat stanął z powodów finansowych... byłby ktoś chętny? dać to na giełdę? Jeśli nie będzie chętnych to idzie na allegro za 850zł

[Wojtek]

wydra, popatrz na to po ludzku - chcesz zaoferować ludziom na sprzedaż nie do końca udany prototyp by pozyskać fundusze na zrobienie lepszej wersji?

[wydra]

No patrzylem na to w ten sposob ale bedzie on dzialal dobrze tylko bedzie troche gorszy od 5 wersji znaczy gorszy zasilacz ale dzialajacy. Nie bedzie zrodel pradowych ale tak jakteraz dziala i duzo firm tak robi. Ale wszystkie bledy beda poprawione bo jest taka mozliwosc. Gorszy dlatego tanszy. 5 wersja bedzie kosztowac ok 900zl. A za tego chce 650zl. Nikogo nie namawiam a tak naprawde nie wiadomo czy modyfikacje wersji 5 beda graly lepiej czy moze bez roznicy a moze bedzie znikoma roznica... Zawsze tez moze zagrac gorzej... A tak to ktos taniej wyrwie cos co sprawdzone a bledy wylapane sa poprawione

[Wojtek]

a tak naprawde nie wiadomo czy modyfikacje wersji 5 beda graly lepiej czy moze bez roznicy a moze bedzie znikoma roznica... Zawsze tez moze zagrac gorzej... A tak to ktos taniej wyrwie cos co sprawdzone a bledy wylapane sa poprawione

Tym bardziej przemyślałbym sensowność całego planu skoro to mają być dalsze "eksperymenta".

[wydra]

Chyba po prostu mamy odmienne podejście do sprawy Wydaje mi sie że nie jest to nic złego

[Wojtek]

"Wydaje mi się" - to powinien być slogan tego wątku

W mojej branży (tworzenie oprogramowania komputerowego) figuruje takie pojęcie jak "feature creep". Chodzi tu o to że cokolwiek by się nie robiło to zawsze znajdzie się coś do dorobienia, do poprawki, do przerobienia, "by było lepiej". Z tego względu bardzo ważną cechą jest umiejętność powiedzenia sobie "stop" i zamykania tematów, co by w ogóle dowieźć produkt, a nie usprawniać obecny w nieskończoność

Tutaj mamy sytuację że potrzebujesz kasy na dalszy rozwój konstrukcji, a zarazem sam nie wiesz czy będzie lepiej. "Powinno być", a tak naprawdę to się przekonamy. Fajnie że jesteś szczery, ale optymizmem to nie napawa, co najwyżej można sobie robić nadzieję. Niestety też ma to wpływ na to jak teraz będą wszyscy oceniali "pewność siebie" konstruktora.

Tak jak na początku zarzucano Tobie że chyba nie do końca wiesz co robisz (na podstawie pisanych tekstów) tak dzisiaj te osoby mają tylko dodatkową amunicję No bo z czegoś to wynika, że poprzednie rewizje były/są "skopane".

I to wszystko pomimo tego ze powstałe prototypy są udane i niezłe

IMHO zamiast próbować opylać "nie do końca udany prototyp" (ściema nie przejdzie, bo mamy ten wątek gdzie prawda jest wyłożona) z bonifikatą 30% względem "nowej, chyba lepszej konstrukcji" powinieneś moim zdaniem jednak dozbierać sobie kasę na dalsze eksperymenty.

Ale może się mylę i ktoś gdzieś to kupi Rób jak chcesz.
Trzeba jednak patrzeć na to przez pryzmat tego że potencjalny kupujący to też musi być taki trochę eksperymentator, skoro wykłada kasę na bliżej nieznany projekt DIY

[wydra]

Moze masz racje... Nie wiem nigdy nic nie sprzedawałem w ten sposób a tym bardziej nic swojego. Co do 5 wersji to symulacje i pomiary obiecują dużo więc jest u mnie optymizm no ale wiadomo coś zawsze może być, bo już 4 wersja miała być docelowa Ale jeśli nic nie wyjdzie to 5 wersja będzie już ostateczna, sprawdzam teraz wszystko po 5 razy żeby już nie było lipy

[wydra]

Nie chce być zle odebrany... poprostu wpadłem na taki pomysł że może ktoś z racji opinii ze nie są złe skusi się na opcje ta co testowaliście z poprawkami na które zwróciliście mi uwagę taniej niz to przewidziałem a ja dzięki temu bym miał na rozwój dalszy projektu.

***

https://tangentsoft.net/audio/opamp-bias.html ciekawy artykuł, będą kolejne zmiany w wersji 5 jednak rezystor jako źródło prądowe dla wymuszonej klasy A nie jest taki fajny, w szczególności gdy ja używam 4.7k. Dojdzie źródło na Jfet czyli już na płytce będzie 10 tranzystorów

***

Płytka narysowana... ufff... wszystko praktycznie policzone tylko zostało te źródło prądowe dla opampa ale to już w trakcie policzę jaki tam ma być rezystor. jest już bardzo ciasno, na pewno już ulepszeń nie będzie ewentualnie poprawki jakieś jak coś nie wyjdzie dobrze ale tak jak wspominałem wszystko patrze po kilka razy. Jeszcze pomiary pokażą jak złoże urządzenie czy wychodzi tak jak na symulacjach i wstępnych modelach. Preamp posiada chyba wszystko co przez te lata zgłębiłem na temat audio i rozwiązań audiofilskich. Posiada dwa mostki dla symetryzacji zasilania, różne pojemności dla filtracji, diody led w zasilaczu dla wyrównania niskich prądów, prestabilizator, oddzielne masy zasilania, masy sygnału i masy wstępnego zasilania, wejście na jfetach dla zerowego obciążenia wkładki, poza tym jfet ma charakter lampy wiec trochę dodaje czaru do dźwięku, super szybki bufor push-pull w klasie A, biasowany opamp źródłem prądowym, super szybki opamp który dobrze sobie radzi ze skomplikowanym NFB, dobre kondensatory i rezystory, ekranowane trafo, bocznikowane duże kondensatory,. Poprostu musi być dobrze

[Merrick]

Posiada dwa mostki dla symetryzacji zasilania, różne pojemności dla filtracji, diody led w zasilaczu dla wyrównania niskich prądów, prestabilizator, oddzielne masy zasilania, masy sygnału i masy wstępnego zasilania, wejście na jfetach dla zerowego obciążenia wkładki, poza tym jfet ma charakter lampy wiec trochę dodaje czaru do dźwięku, super szybki bufor push-pull w klasie A, biasowany opamp źródłem prądowym, super szybki opamp który dobrze sobie radzi ze skomplikowanym NFB, dobre kondensatory i rezystory, ekranowane trafo, bocznikowane duże kondensatory,. Poprostu musi być dobrze

Dawno mnie tu nie było. Połowę z tego nie rozumiem a wszystko ma znaczenie. Jeśli zabrzmi lepiej od poprzednika to będzie spory skok jakościowy. Szkoda że nie słyszałem Nudy bo chętnie bym porównał z BUphone.
