[Przedwzmacniacz] Nuda mini - relacja z budowy

[Myszor]

Klin co mnie nie powiedziałeś że masz taki rożen do plytek ?
Ja na cebulach ustawiałem

[darkman]

Czekał aż wszyscy polutują z ręki Klin możesz już pokazać jak się te dziury na słicze robi bezboleśnie.
Wszyscy już wybili ręcznie... no prawie bo Regu nocnie. Można już pokazywać, teraz

[klin]

Ojoj nie...jak zaczynam wiercic w metalu to żona od razu ucieka do Warszawy
Tym razem odbudowy galaxy jak Myszor. Odkrecane elegancko płyty i można przestawiac.

[Wojtek]

Miałby ktoś gotową, czytelną tabelkę kompletu ustawień dla NUDA mini?

Od ahaja.

No i nie wiem czy można bezpiecznie bawić się w przełączanie w czasie odtwarzania muzyki ...

Można.

Gdzieś była propozycja aby zamieszczać własne, wytestowane ustawienia (absolutnie subiektywne) dla konkretnych wkładek

Podrzuciłem ten pomysł, a skoro jest popyt to taki wątek popełnię (mam już wizję jakby to mogło wyglądać).
Oczywiście zarazem zarzucę treścią z własnego doświadczenia.

Efektem ubocznym zaś tego wątku będzie to... że zaraz się wyda ile tego towaru faktycznie znam i mam

[Myszor]

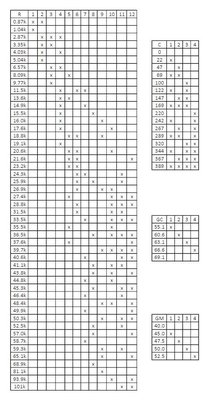

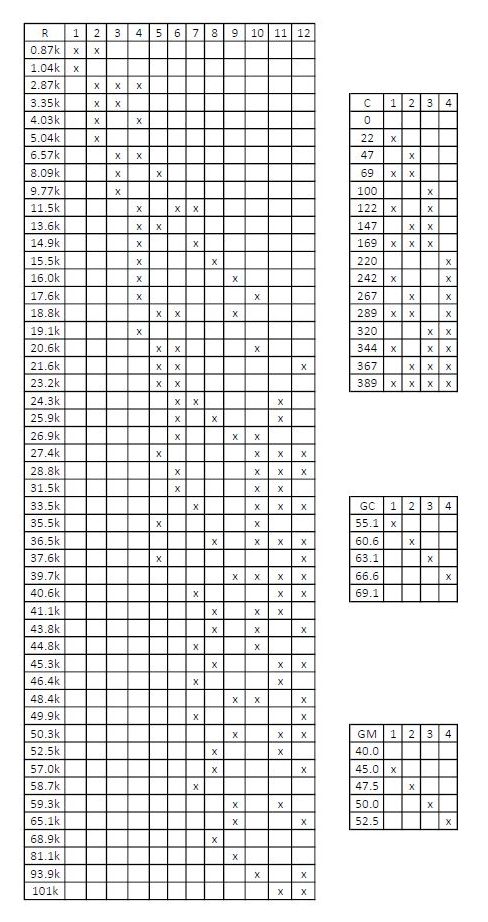

Taką karteczkę można sobie wydrukować, złożyć na pół, zalaminować i trzymać pod nudą

[Regsoft]

zarzucę treścią z własnego doświadczenia

I to jest to na co czekam. Dzięki na zapas. 10x !

zaraz się wyda

Oj tam ...

Taką karteczkę można sobie wydrukować

Słusznie. Na wszelki wypadek zrobiłem wersję alternatywną (niekoniecznie lepszą) ...

Nuda Mini Switches.pdf

(161.76 KiB) Pobrany 92 razy

Fakt, że Gain MC ciut tendencyjny ...

[darkman]

A legenda?

Gain MC ciut tendencyjny ...

Fakt

Yyyy no przydałoby się uwzględnienie przełożenia sut dla sekcji, może jeszcze jedna rubryczka? ummyyy no nie wiem jak to zapisać, prawdę mówiąc?

[Regsoft]

A legenda?

Przerobić żaden problem ... oczywiście pod warunkiem, że to faktycznie jest bardziej wygodne niż lista zworek

[azael]

...dobra, czas się przyznać: Nuda mini mnie pokonała :-/

Popatrzcie, moi drodzy, swoimi fachowymi oczami na tą plątaninę i powiedzcie co zrypałem, że nie mogę pozbyć się pie...go brumu.
Skończyły mi się pomysły, wyć się chce, a pełnia już była.

[Myszor]

Jak postawisz zasilacz obok to też?
Odłącz masę zasilania od masy pre i zobacz?

[Merrick]

Elegancko zrobiona ta twoja Nuda aż dziwne że brumi

[MISSE]

oj tam bez łez proszę

CO brumi???

MC ??? MM???

masa na obudowie???

rezystor w pętli masy??? to i można tam wlutować jeszcze równolegle kondensator
TYLKO PO CO???

MASA NA OBUDOWE WSPÓLNIE Z ZACISKAMI GDN I MUSI DZIAŁAĆ. SPRAWDŹ CZY MASA PRZENOSI SIĘ NA ELEMENTY OBUDOWY(LAKIER CZASAMI ROBI ZŁĄ ROBOTĘ )

[azael]

Jak postawisz zasilacz obok to też?
Odłącz masę zasilania od masy pre i zobacz?

Masz na myśli połączenie masy pomiędzy obudowami? Dobrze rozumiem?

[Myszor]

Tak.

[ahaja]

Kabelków tam tyle, że na 3 sety by starczyło ...

Zasilacz główny sprawdzony i pomierzony? Jak wygląda?
Napięcia na pcb preampów sprawdzone i pomierzone?

Ten XLR to 3 pinowy jest?
Obudowę 1 kabelkiem do masy zasilania w gnieździe XLR.
Do każdego pinu XLR lutujesz po 2 kabelki i do preampów: krótkie kable, a nie obwodnice. Skręcone ze sobą raczej niż sploty fikuśne.

Gniazda GND są izolowane od obudowy?
To bym je podpiął do oczka przy XLR i z niego do pinu masy.

Te kabelki sygnałowe trochę przydługie również.

Co się dzieje kiedy zrobisz zwarcie na WEjściach MM? Też wyje?
