Przedwzmacniacz gramofonowy BUphonoAMP MC/MM - Technicznie

[wydra]

W moim urzadzeniu bedzie i jedno i drugie. Tylko opcja z dipswitchami bedzie oraniczona do opcji dostepnych normalnie na rynku prampów i bedzie dodatkowy slot dla bardziej wymagajacych. Poprostu nie mam miejsca zeby dodac 300/400 pf oraz 30k, 70k, 100k ohm dla MM tak jak proponował Wojtek, dlatego wpadłem na pomysł dodania slotu na bardziej niszowe wartości. U mnie bedzie 47kohm oraz 0/100/200pF dla MM i 100/300 ohm dla MC

[Wojtek]

Poprostu nie mam miejsca zeby dodac 300/400 pf oraz 30k, 70k, 100k ohm dla MM tak jak proponował Wojtek

Kup większą płytkę i większą budę, a miejsce się znajdzie.

To serio nie działa tak, że musi być jak najtaniej, bo inaczej nikt się nie zainteresuje, szczególnie przy tak niszowych produktach w niszowej branży.

[wydra]

Z racji tego za mam dzis luźniejszy dzien w pracy to sobie pogadałem to pogłówkowałem, narysowałem na kartce stopien wejsciowy i zaczałem sie bawić połaczeniami szer/równoległymi i udało mi sie wszystko zmieścić na 8 dip switchach, a jak przesune ten co jest troche do góry to pod nim zmiesci sie jeszcze jeden taki sam a rezystory moge dac od spodu. W tym wypadku nie bedzie filtra uzytkownika bo to juz sie nigdzie nie zmiesci No wiec udalo mi sie osiagnac takie wartości nastawów:
GAIN 40dB/60dB
Rez 100/150/300/30k/40k/47k/75k/100k
Cap 0/100p/220p/320p
Co wy na to?
Ps Dzieki Wojtek jakbys olał to pewnie bym sie nie zmotywował...

[Wojtek]

Dalej będę się trzymał wcześniej podanych propozycji:

30k, 47k, 70k, 100k ohm

40k ma mało sensu jeśli mamy już 30k i 47k. Jeśli chcesz to rozszerzyć na 5 wartości z "k" to proponowałbym raczej: 10k, 30k, 47k, 70k, 100k
Tym samym dopakowaliśmy nieco do dołu. Z tego co pamiętam wkładki MM Regi bardzo lubią loading przy 10k

Pod "47k" można w sumie ukryć wartości 42-45k czy 50k. Różnica praktycznie nieodczuwalna, ale trzeba założyć że musi być przynajmniej napis 47k by ludki nauczone że taki jest standard nie spanikowały jeśli nie znajdą takiej opcji Wiem, dość kontrowersyjną rzecz tutaj podrzucam

Co do pojemności to luz, brak 400pf można przeboleć.

[wydra]

Takie wartosci mi wyszly z polaczen szeregowych/równoległych. ale jeszcze pomysle moze jak zmienie nieco wartosci to moze mi sie uda Musze na 3 dipswitach zmiescic te 10k/30k/47k/75k/100k ogolnie miało byc 30k 47k 75k i 100k te 40k wyszlo samo z siebie moze byc tez 50k 28k i 42k pierwszy switch robi gain 40/60, dwa nastepne 300R150R100R dwa nastepne 100p/220p/320p i zostaja 3 do wykorzystania

[wydra]

Dobra uda mi sie zrobic 30k 47k 70k i 100k, z 10k bedzie problem

[Dragant]

Nie pisujemy postów, jeden po drugim. Bo i po co? Taka netykieta.
Robi się to jedynie w wyjątkowych sytuacjach.

Szanowny Kolego wydra - proszę dostosuj się do próśb innych Użytkowników forum (w tym i mnie) i edytuj swoje posty. Kwestię braku polskich znaków i błędów pomijam - mogą być różne przyczyny, ale edycja postów jest prosta i zmniejsza irytację innych.

Swoją drogą... pisanie postu pod postem stało się jakieś modne ostatnio? To już kolejny taki przypadek w ciągu ostatnich kilku dni.

[wydra]

Zapomniałem sie. Chociaz ja to w sumie traktuje jak rozmowe, w jednym poscie pisałem ze musze zrobic ze pomysle i w tym samym napisze ze to zrobiłem dziwnie tak ale ja juz chyba stary jestem

Po przemysleniach jak to opisze zeby kazdy wiedzial doszedlem do wniosku ze musi byc 9 dipswitchow bo jeden rzad bedzie mial 5 a drugi 4 i bedzie mi latwiej opisac. Co proponujecie co by dodac? Te 10k czy jakas pojemnosc?

No i PCB sie narysowało udało sie zrobic tylko jedna antenke na lini sygnałowej doprowadzona do dipswitchów ma moze z 2cm, nastawy jakie sa to:
gain 40/60dB
R 100/150/300/10k/30k/47k/70k/100k
C 0/100p/220p/320p
w zadnym wypadku wkladka nie zostanie nie obciazona, na wszystkich wylaczonych dipswitchach bedzie 100k
starałem sie tak zeby ograniczyc mozliwosc iskrzenia i niekontaktu podczas przelaczania jesli sie uda to bedzie mozna przelaczac wszystkie nastawy na wlaczonym urzadzeniu i nie bedzie walniecia w glosniki

[wydra]

Nie pisujemy postów, jeden po drugim. Bo i po co? Taka netykieta.
Robi się to jedynie w wyjątkowych sytuacjach.

Szanowny Kolego wydra - proszę dostosuj się do próśb innych Użytkowników forum (w tym i mnie) i edytuj swoje posty. Kwestię braku polskich znaków i błędów pomijam - mogą być różne przyczyny, ale edycja postów jest prosta i zmniejsza irytację innych.

Swoją drogą... pisanie postu pod postem stało się jakieś modne ostatnio? To już kolejny taki przypadek w ciągu ostatnich kilku dni.

Pisząc nowe rzeczy mój temat sie nie podbija i nikt tego nie widzi wiec to jest duzy minus edytowania postów

[Dragant]

To prawda. Dlatego Darkman napisał, że w wyjątkowych sytuacjach można to robić. Chodzi nam po prostu o niepisanie jednozdaniowych drabinek postów, gdyż strasznie rozciąga to całą dyskusję. Także jeśli masz faktycznie coś istotnego do dodania, to napisz nowy post. Zdrowy rozsądek przede wszystkim

[Regsoft]

mój temat sie nie podbija

I dobrze. Inaczej denerwuje tych którzy nim nie są zainteresowani. Czyli (po komentarzach wnosząc) większość forumowiczów. Dlatego właśnie istnieje netykieta aby szanować grupę. Inaczej to tylko forma uporczywej reklamy

[darkman]

No to masz problem.
Może więcej pokory przyniosłoby dobry efekt, miast sztucznego podbijania i gadania z samym sobą?
Punkt dla Ciebie w kierunku działu giełdy - tam sobie możesz pisać co chcesz. Nie będziemy Ciebie łajać.
Kto nie chce nie będzie zglądał i tyle.

Pisząc nowe rzeczy mój temat się nie podbija i nikt tego nie widzi więc to jest duży minus edytowania postów

To po co czarować, że się zapomniałeś, że to rozmowa, że nie zdjąłeś buciorów wchodząc na salony bo masz nie ubłocone? Że nie masz polskich znaków diakrytycznych, że nigdy nie byłeś dobry w gramatyce?
Kogo to Q obchodzi?
Zachowuj się jak dorosły facet, to może Ciebie nie zbanują, choć ja bym to dawno zrobił. Już po pierwszym ostrzeżeniu.
Są fora w Polsce gdzie dostałbyś bana już za bezpodstawne cytowanie postu, które nic nie wnosi.
Jedno z nich to np bron-iweb. Jak nie wierzysz, to nasz kolega Marek Dale@ był tam wieloletnim moderatorem z ogromnym dorobkiem - zapytaj tak z ciekawości.

BTW, rozsądnych i merytorycznych postów to owszem. Natomiast łatwo nie będzie, bowiem ten wątek to odkrywanie już odkrytego przez jego założyciela. Trąci amatorszczyzną.
Inna sprawa, że DIY ma własne prawa i to jest OK. Natomiast kolega Wydra@ jest wyjątkowo odporny na inne niż jego widzenie świata audio.
Osobiście nie bardzo widzę sens podbijania tego wątku, bowiem dawno się zapętlił.

[wydra]

ok. Sprawa stanela w jakims punkcie wiecej udzielac sie nie potrzebnie nie bede. Wszyscy co byli ciekawi na czym sie zakonczy sprawa filtra wejsciowego to juz wiedza. Pozdrawiam.

[Dragant]

Po 10 stronach rozmów masz już dużo opinii i sugestii. Teraz przygotuj działający prototyp czy jakąś wersję wstępną i niech mówi sama za siebie

[wydra]

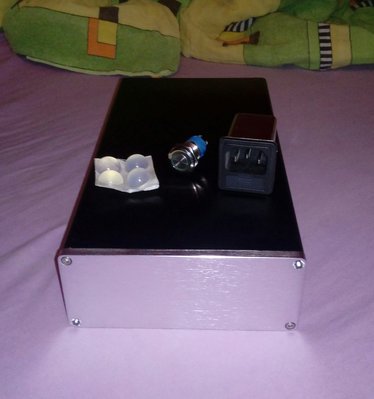

Zeby nie bylo ze nic sie nie dzieje tak wyglada obudowa do preampu. Trafa u toroidow juz zamowione w wersji audio, plytka z poprawkami sigerowanymi przez was juz zapuszczona jak dojdzie to zamawiam reszte czesci i skladam
