NAD skończony, miało być szybko a zajął mi jeszcze jeden wieczór.

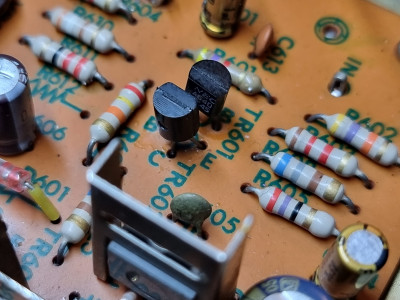

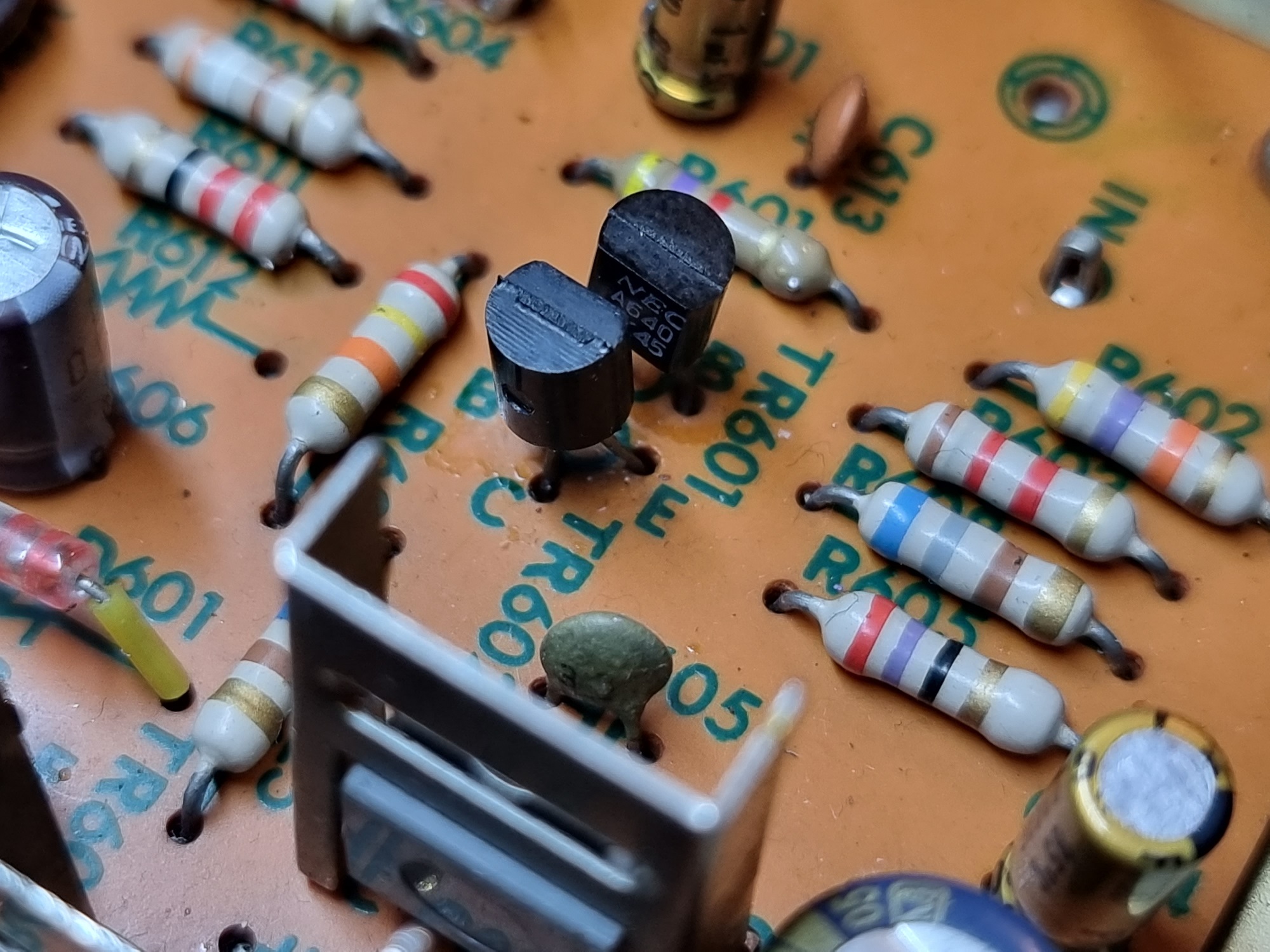

Po pierwsze DCoffset, Walczyłem z różnymi parami tranzystorów i jakoś daleki byłem od zadowolenia. W końcu zamiast pary A640

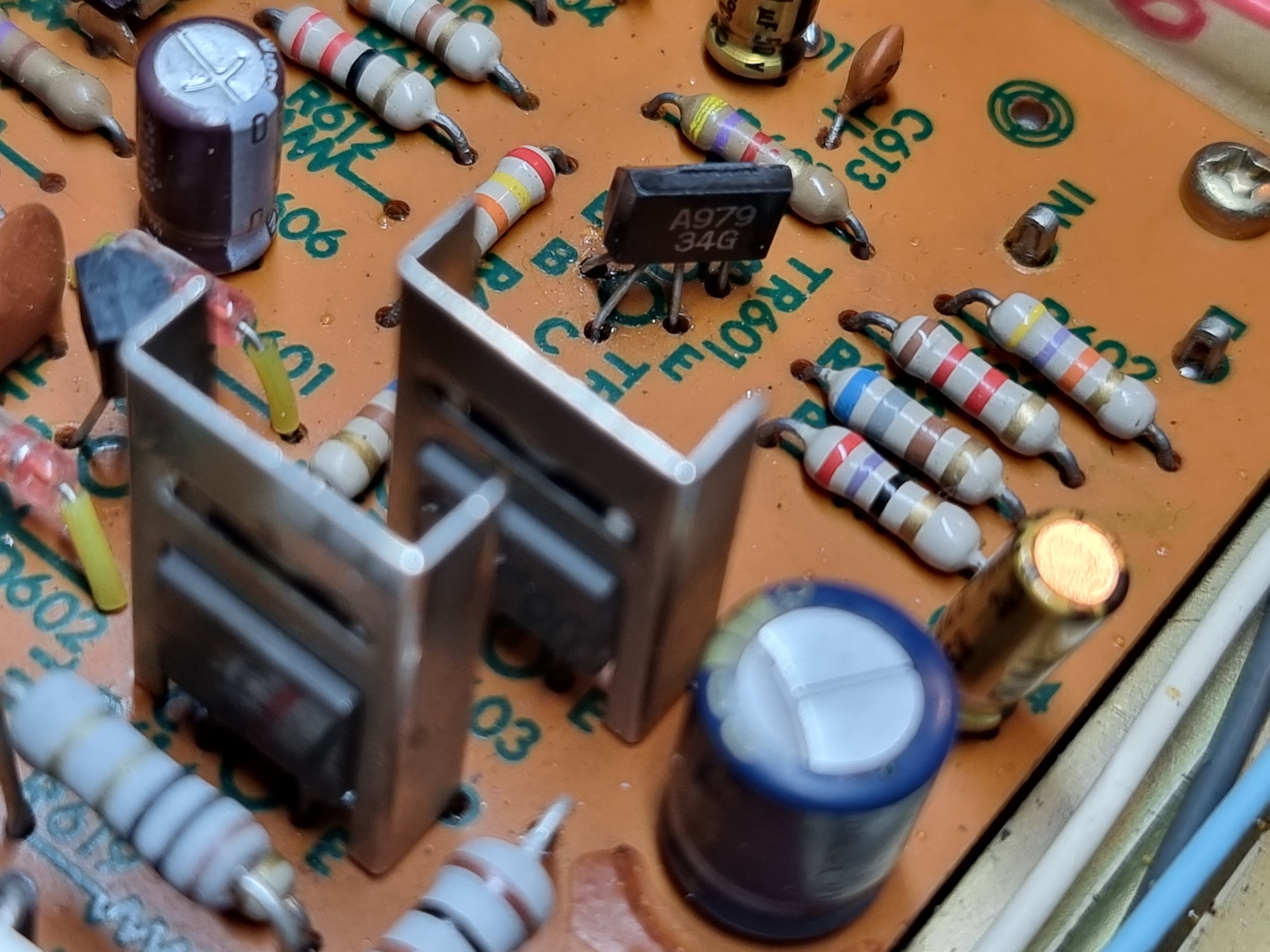

użylem odnalezione niedawno a979

i jest dobrze.

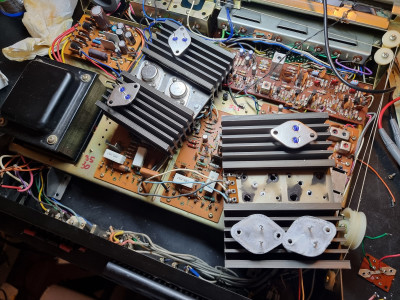

Potem jakoś spojrzałem na końcówki i okazało się, że siedzą tam 2N3773, a że mam ich trochę w domu to dobrałem coś o zbliżonych parametreach bo tu wzmocnienie w nich było od 30 do 70...

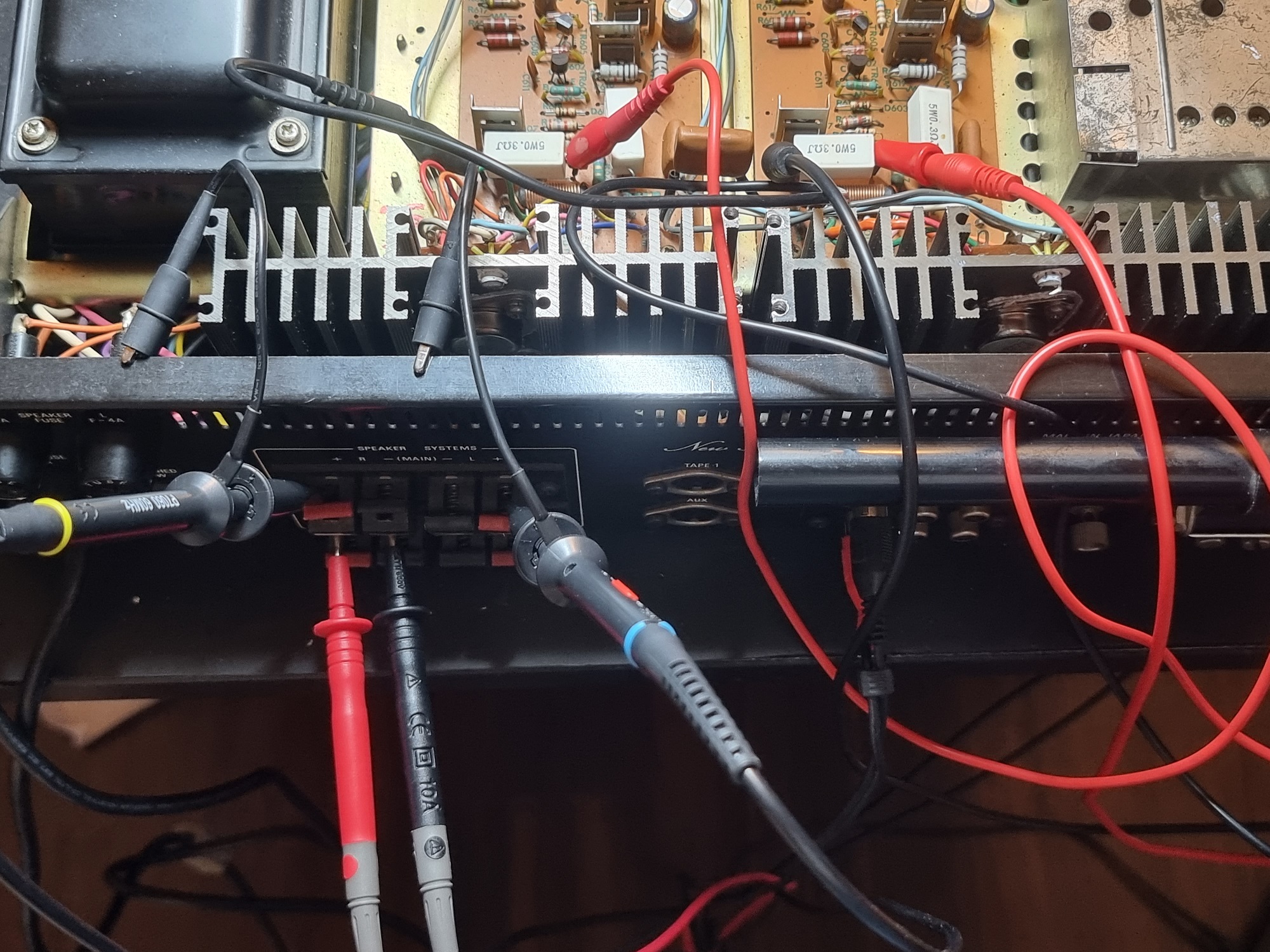

po wszystkim wygrzał się trochę podłączony jak pacjent na OIOM'ie

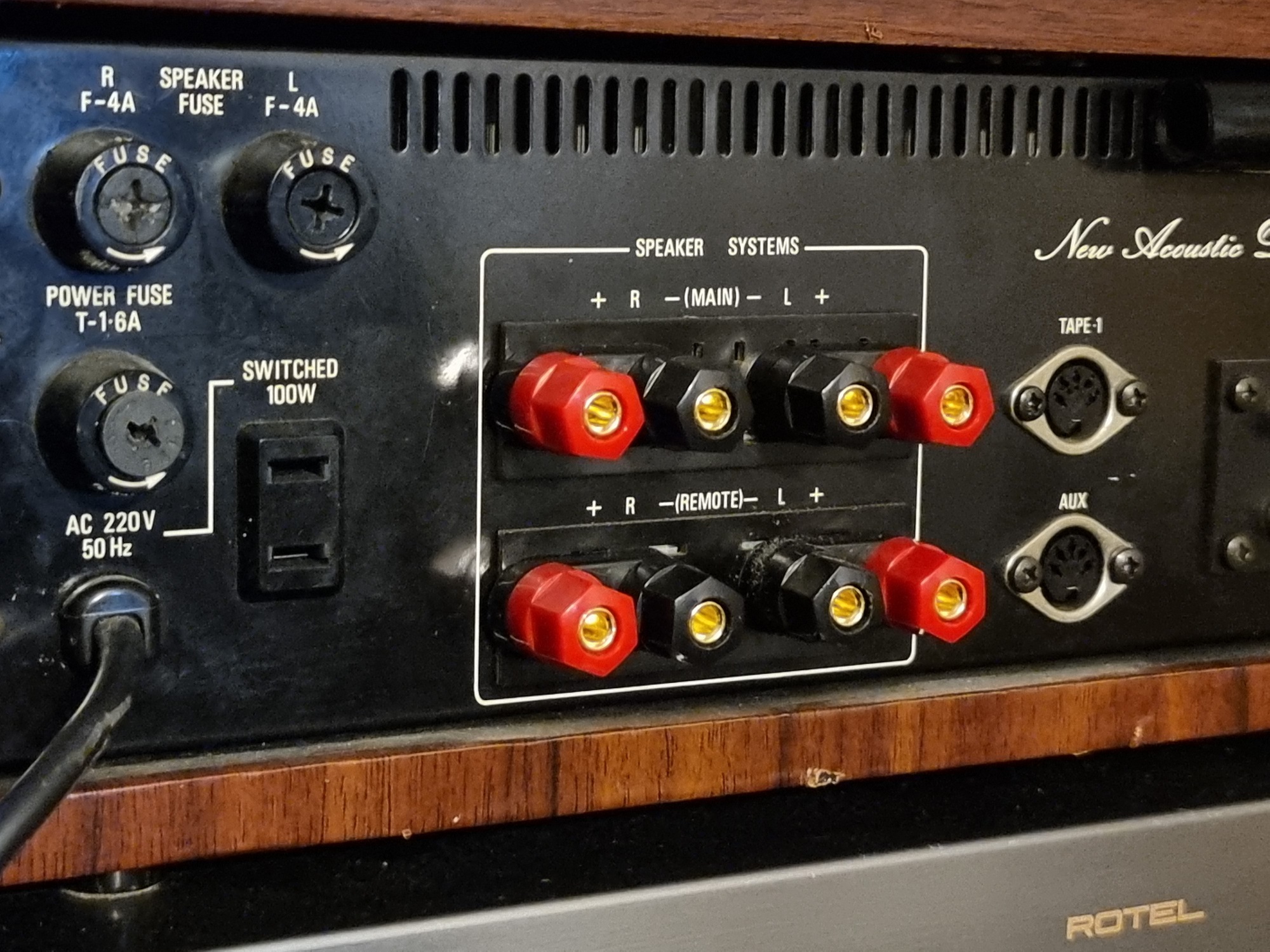

a ja przygotowałem ostatni element układanki czyli nowe gniazda.

całość poskładana gra cały wieczór dając radość.

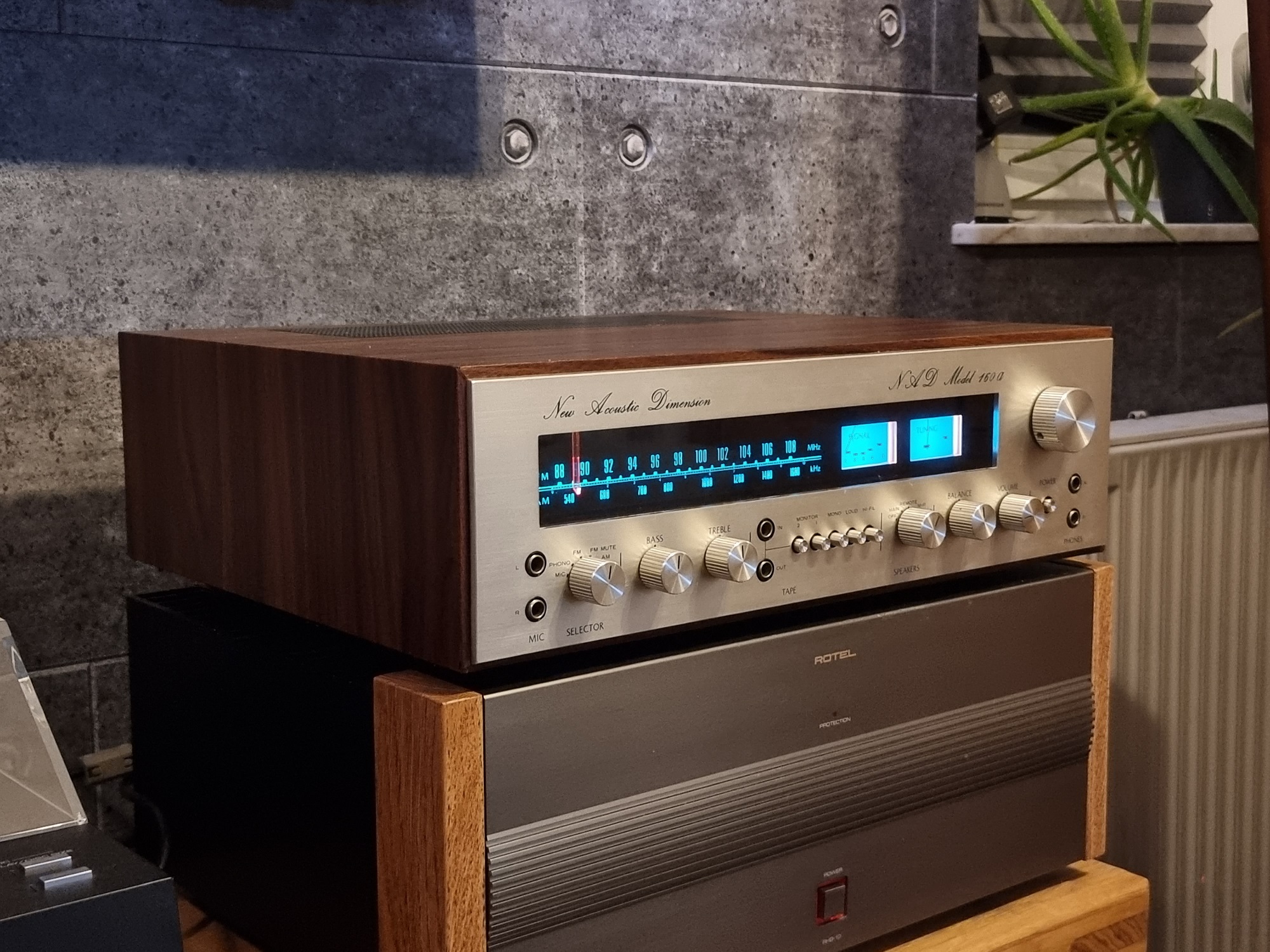

Przy okazji, to wersja "ekskluziw" włożona w drewnianą szufladę

NIe mówiłem ale 160a na przegląd przyjechał z młodszym bratem Kenym KA-405... ale o tym w przyszłym tygodniu bo wieczorem zadzwonił telefon, a że ten nieznany numer dobijał się do mnie od wtorku to postanowiłem w końcu odebrać i zje...ać typa od paneli czy innych kredytów a tu się okazało, że klinika zaprasza na zabieg, akurat się zwolniło więc mogę być operowany 6 tygodni wcześniej tak więc do usłyszenia w przyszłym tygodniu.

[Rudinho]

Powodzenia!

[domibobi]

Szybkiego powrotu do pełnego zdrowia. Trzymam kciuki za rehabilitację. Początek po takim zabiegu to podobno trudna sprawa, a i trwa to dość długo - mnie lekarz wspominał nawet o 6 miesiącach.

[Jaculek]

użylem odnalezione niedawno a979

i jest dobrze.

No tak to jest, że para różnicowa najlepiej zachowuje się na wspólnym krzemie.
Ale gdybyś te A640 sprzągł termicznie byłoby lepiej.

[Martynka]

sprzągł

Przy różnicy w becie rzędu 100??
Nawet na A979 gdy połówki mają rozne wzmocnienia DC offset nie wychodzi.

kciuki

Dzięki.

[Jaculek]

Przy różnicy w becie rzędu 100??

AAAA! Myślałem, że udało Ci się dobrać

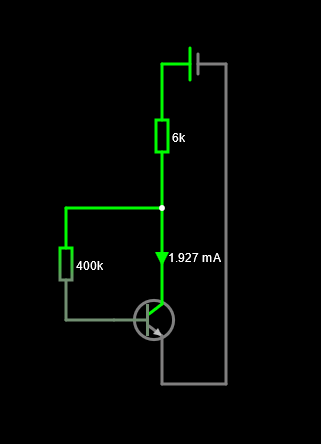

Zresztą dobieranie na betę niewiele daje. Powinno je się robić w punkcie pracy zbliżonym do rzeczywistego, a testery tranzystorów robią pomiar na mikroamperach prądu kolektora. Polecam zlutowanie prostego układziku z jakąś podstawką np. pod opampy:


i dobierać na prąd kolektora.
Rezystory i napięcie zasilania najlepiej dobierać tak, by napięcie UCE i prąd IC były zbliżone do tych w układzie.

Nawet na A979 gdy połówki mają rozne wzmocnienia DC offset nie wychodzi.

Wg mnie wspólnokrzemowe podwójne tranzystory, które mają istotne różnice parametrów nie nadają się na PR. Nie ma jednak tranzystorów idealnych i każdy projekt powinien uwzględniać możliwość korekty DC.

[Martynka]

korekty DC

W pełni popieram.

zlutowanie

A dziękuję za podrzucenie.
