Puszka z rezystorami czyli sztuczne obciążenie

[szczepan_def]

Cześć, projekt może nie zbyt ambitny, ale bardzo praktyczny, sztuczne obciążenie do testowania wzmacniaczy i zasilaczy w granicach rozsądku... Cel:
1. obciążenie 2x 8/4 ohm lub 1 x 16ohm,
2. wyjście rmaa
3. oscyloskop 1:10...
4. Dożywotnia gwarancja...

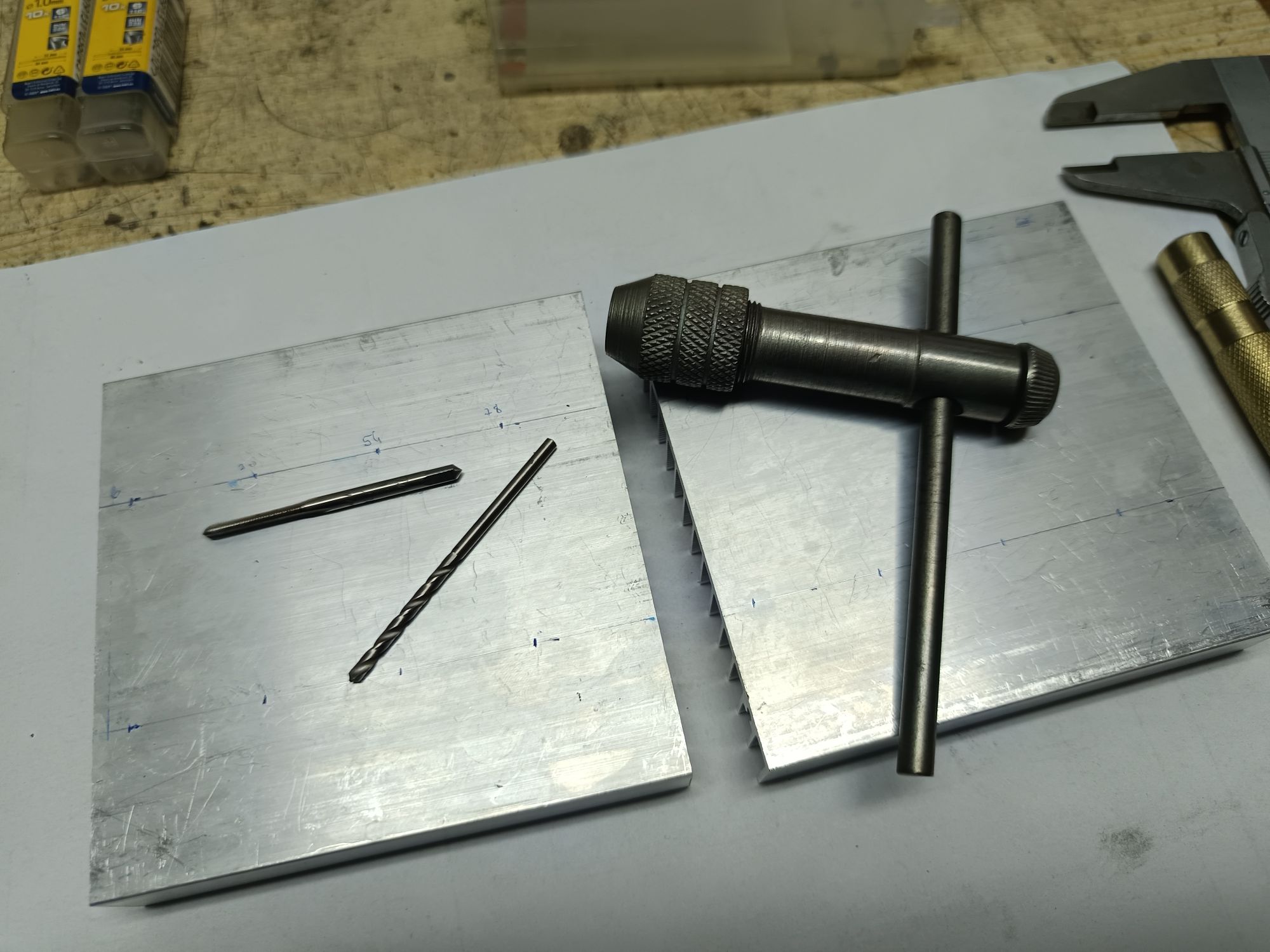

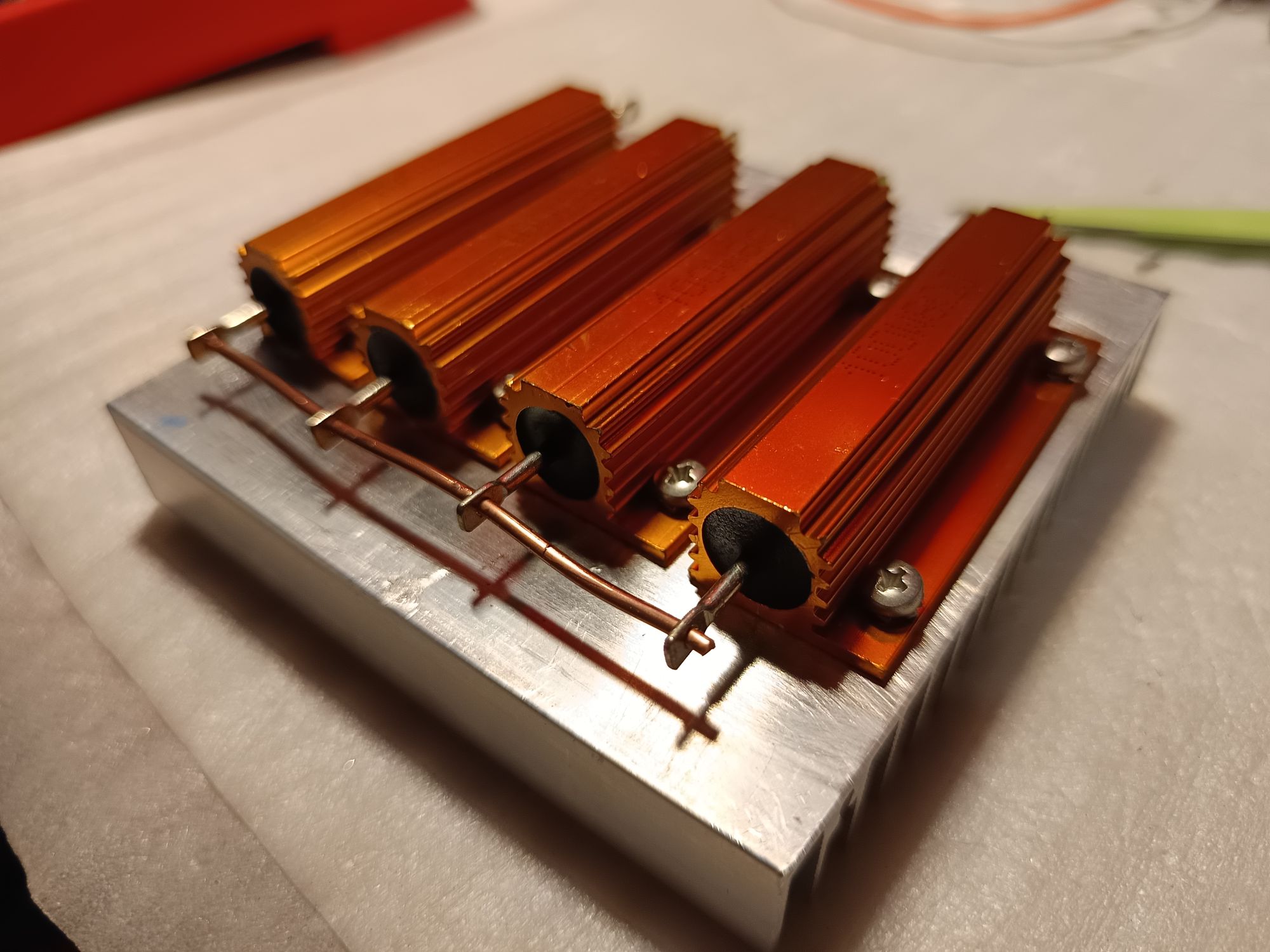

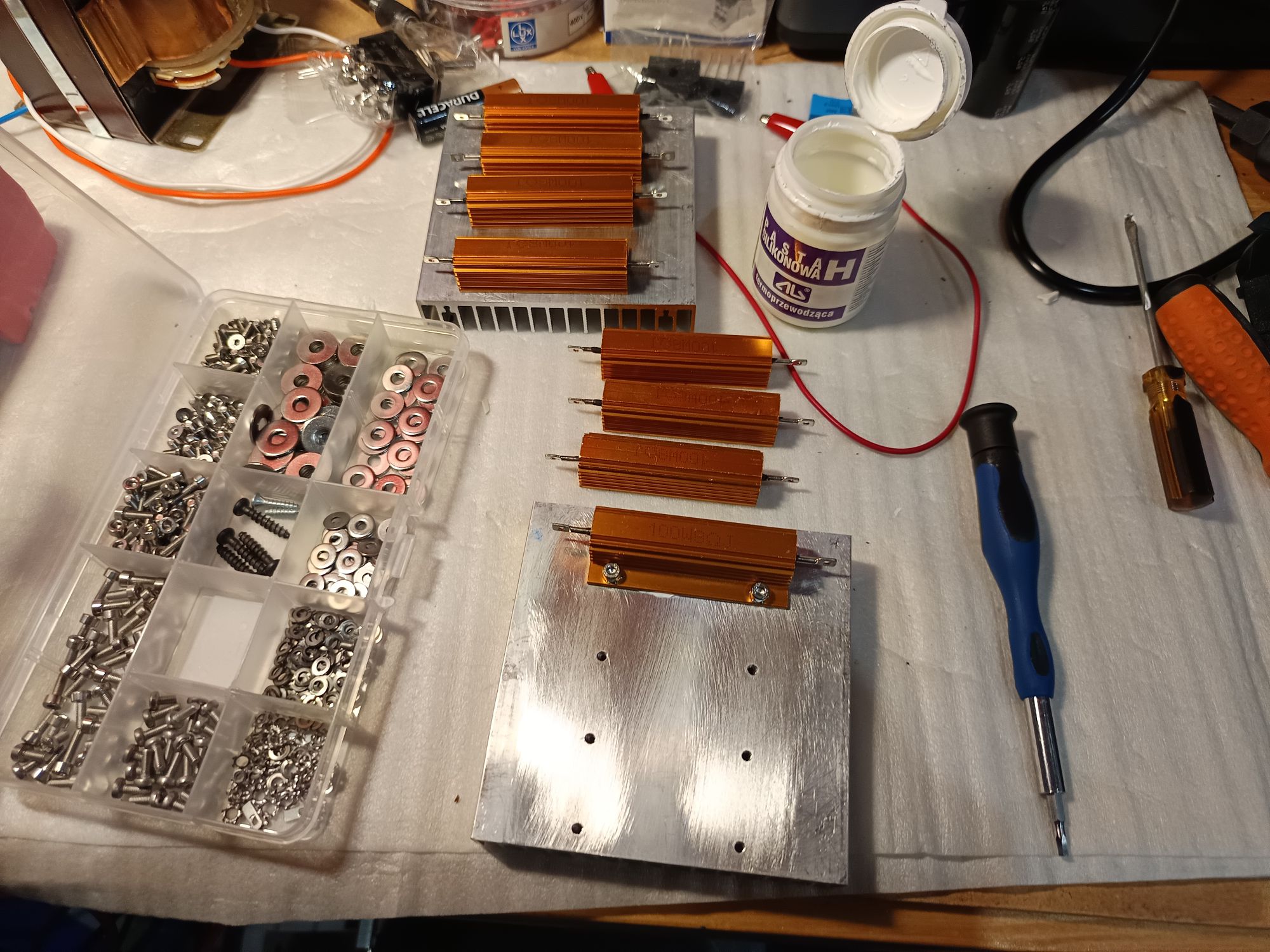

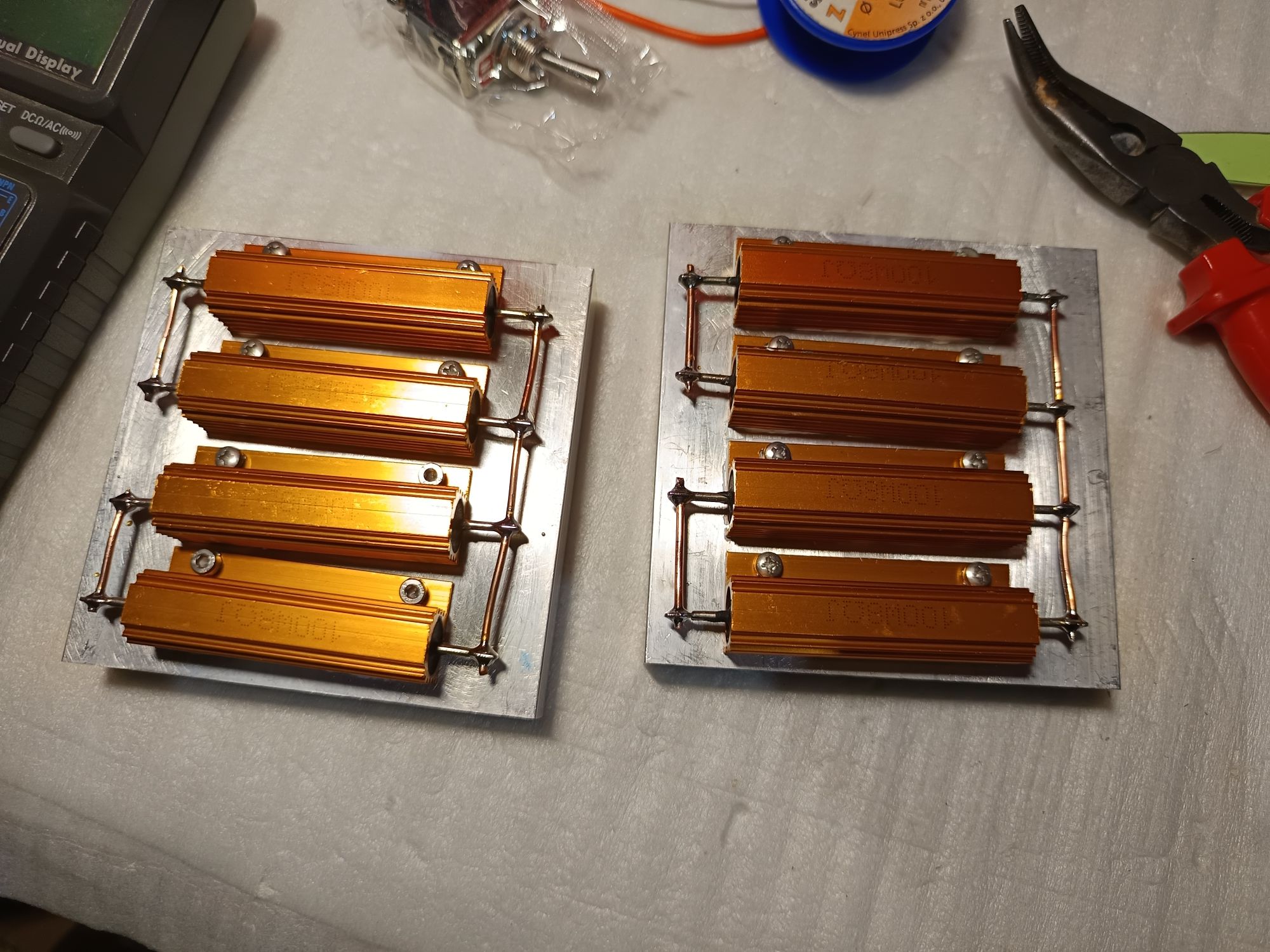

Akcja 1. Zakup rezystorów 8ohm/100w 8szt po 4 na kanał - 2x 2xrównolegle tj 8ohm/400W, lub 2xrównolegle tj. 4 ohm/200W..montaż rezów na radiatorach 100x100mm

[szczepan_def]

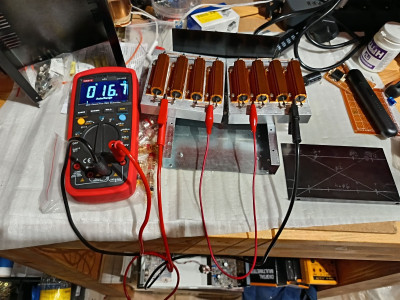

Akcja 1.b jak połączymy kabelkami szeregowo dwa kanały będzie ok. 16ohm... Pokażę jutro na fotkach bo mam wolne...

[chudy_b]

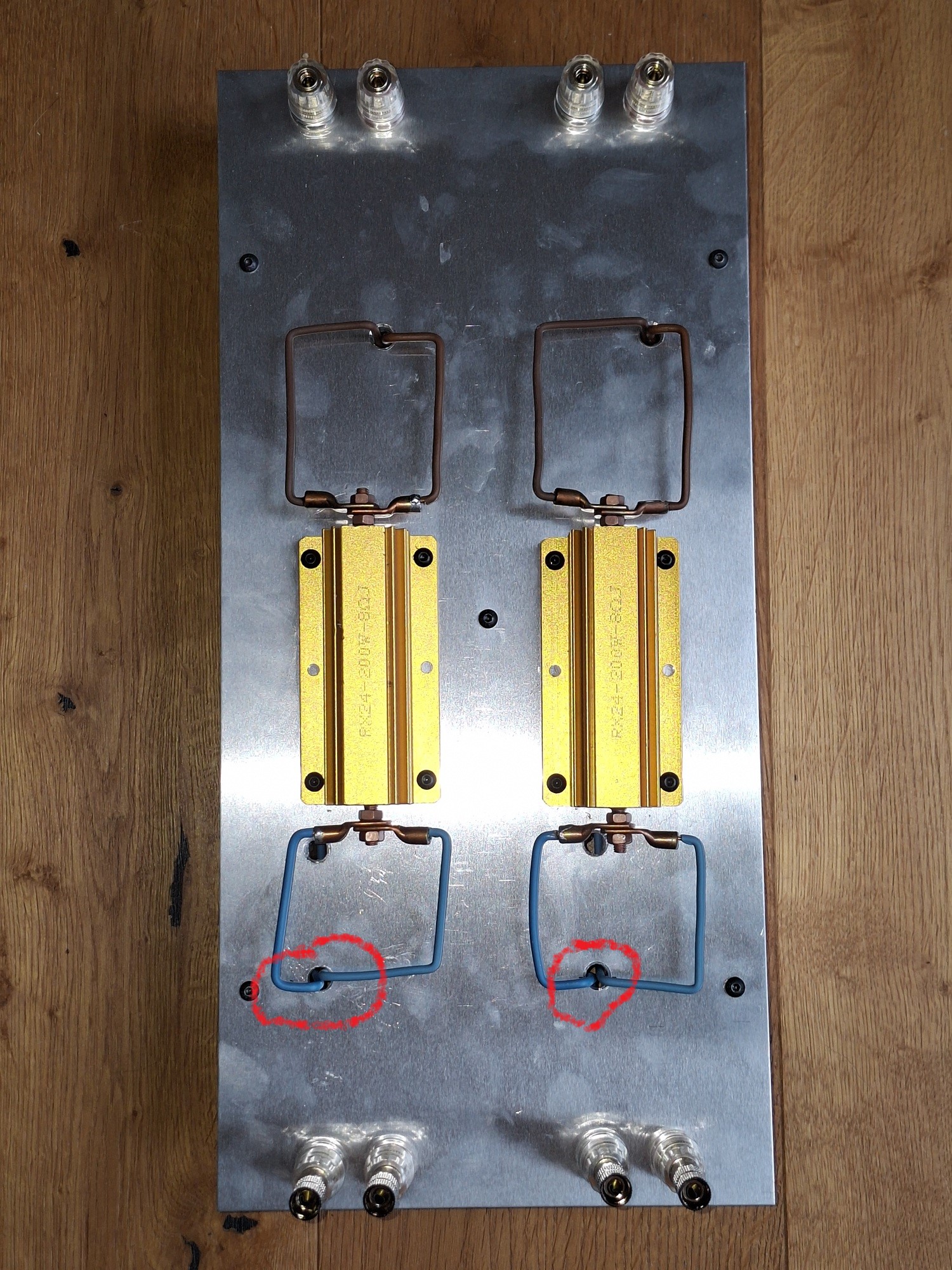

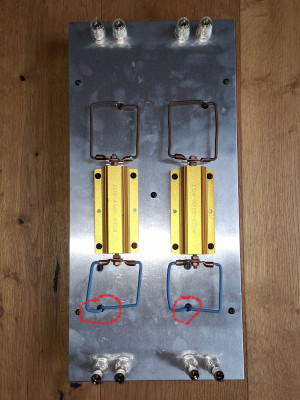

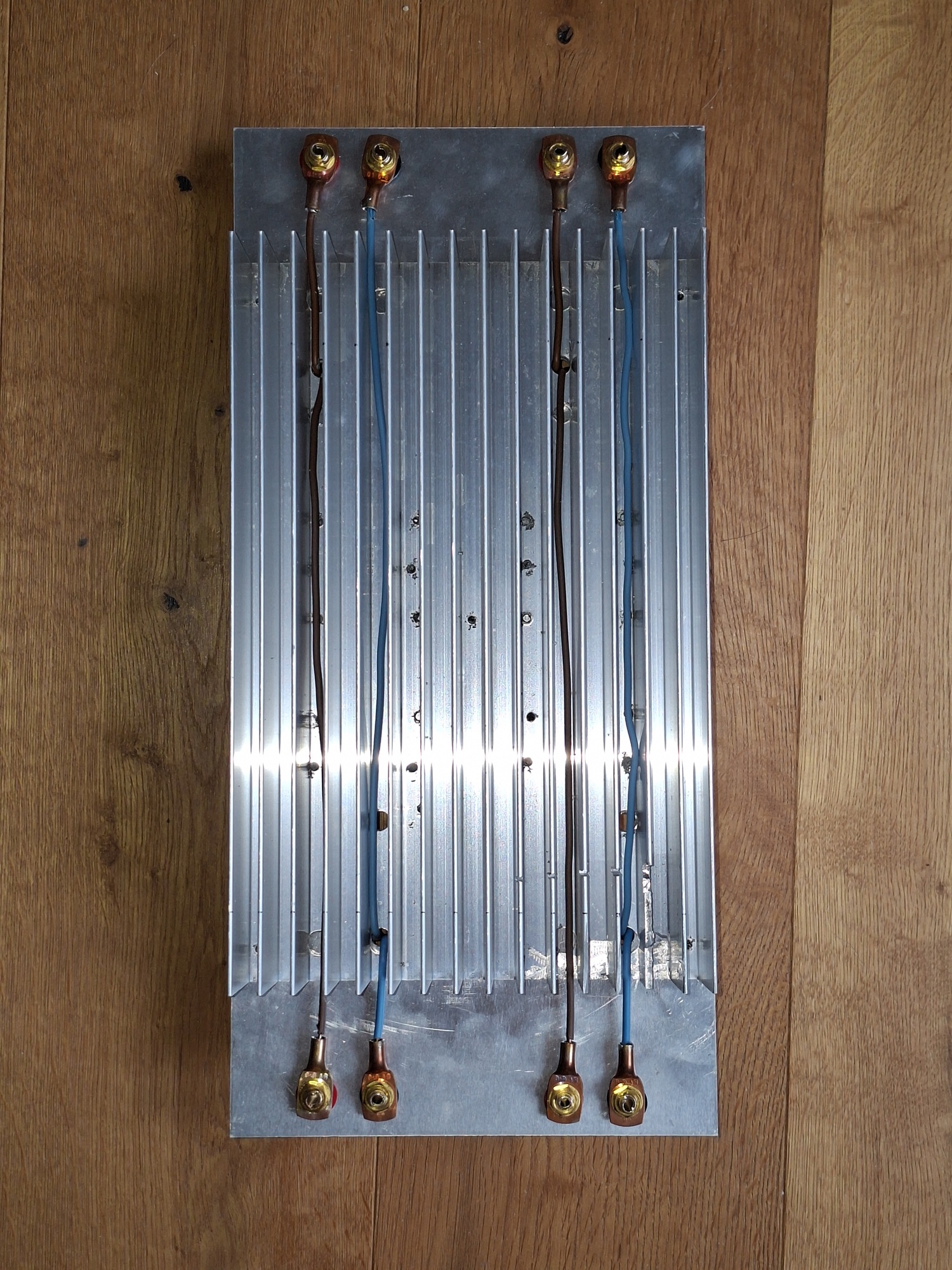

Ja zrobiłem to tak jak niżej. W sumie podobnie.

[Bacek]

Generalnie im kabelki krótsze (in np skręcone + ekran) tym wyniki pomiarów będą dokładniejsze (szum i thd), przy takich długolach to może być tak że to co się zaindukuje ukryje Ci pomiar (nie w całym zakresie raczej ale i tak). Przy czym przy dużej ilości rezystorów/mocach to pewnie cieżkie do zrobienia. Też właśnie koncepcyjnie myślę nad czymś do obciążania ale w sumie nie zależy mi na testowaniu w całym zakresie mocy. Tylko jakiś kawałek do powiedzmy 50W. Przy modyfikacjach wzmacniacza ważne żeby było widać różnicę przed i pow najczęściej używanym zakresie. Choć nie mówię że takie potwory są nieużyteczne.

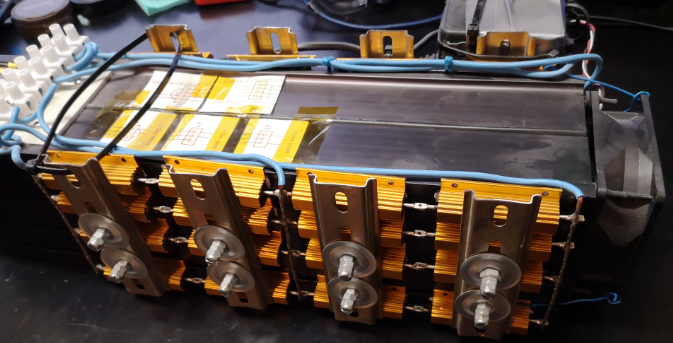

Ostatnio widziałem takiego potworka na 1200W

[jacenty]

Mnie zawsze zęby bolą jak widzę takie przejścia. Niby otwory sfazowane ale jednak.

[chudy_b]

zęby bolą jak widzę takie przejścia. Niby otwory sfazowane ale jednak

No masz rację. Te przewody nie pracują, ale faktycznie jakies plastikowe tulejki były by ładne i wskazane.

Tak trochę na wariata to robiłem. Rozpoznanie bojem. Radiator leżał parę lat na półce, aż w końcu postanowiłem to poskładac do kupy.

[szczepan_def]

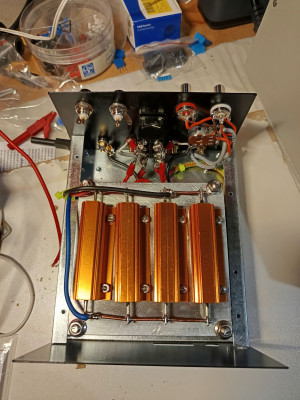

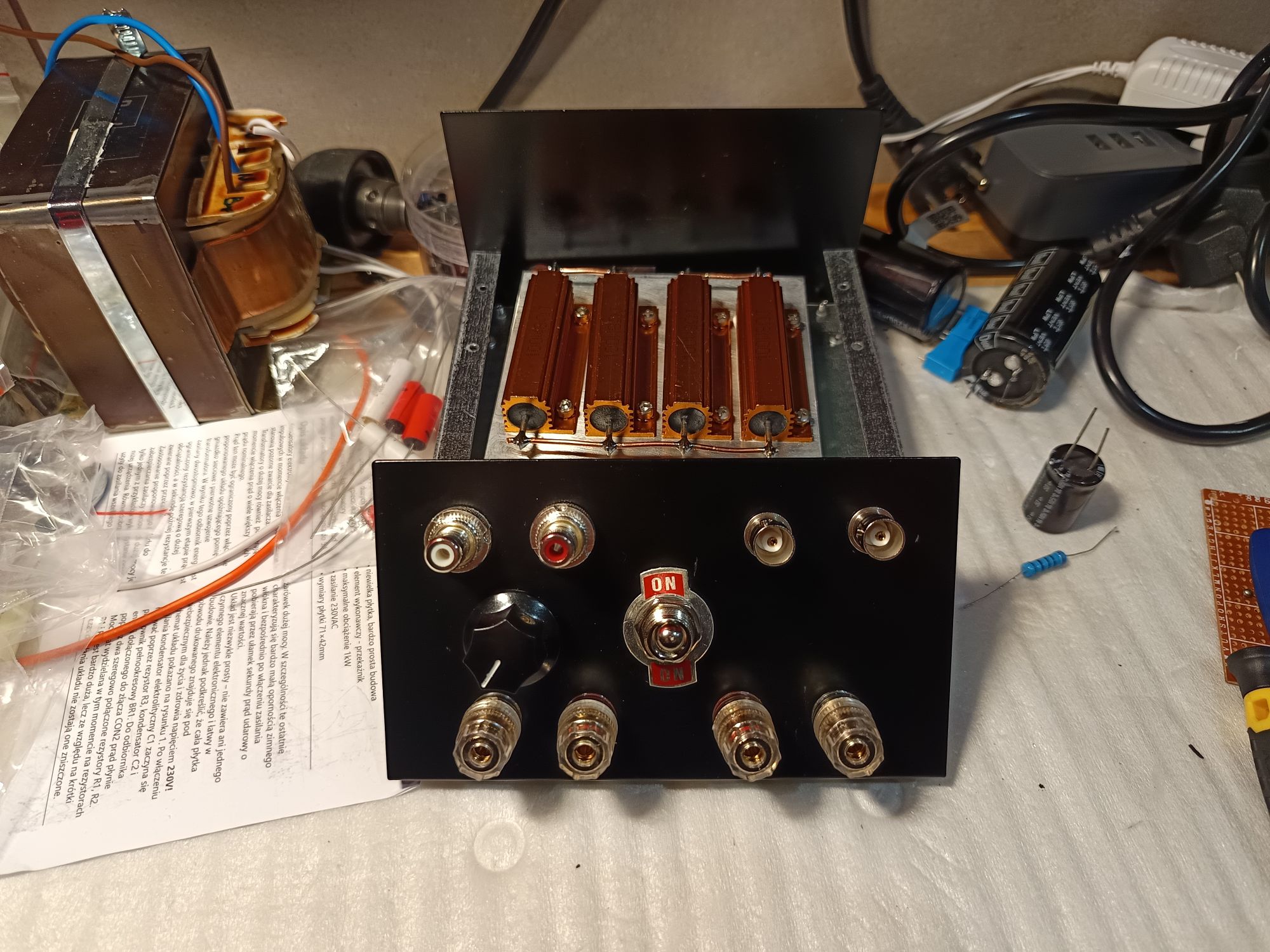

Popracowałem z puszką przy kawie trzeba się brać za kolację...

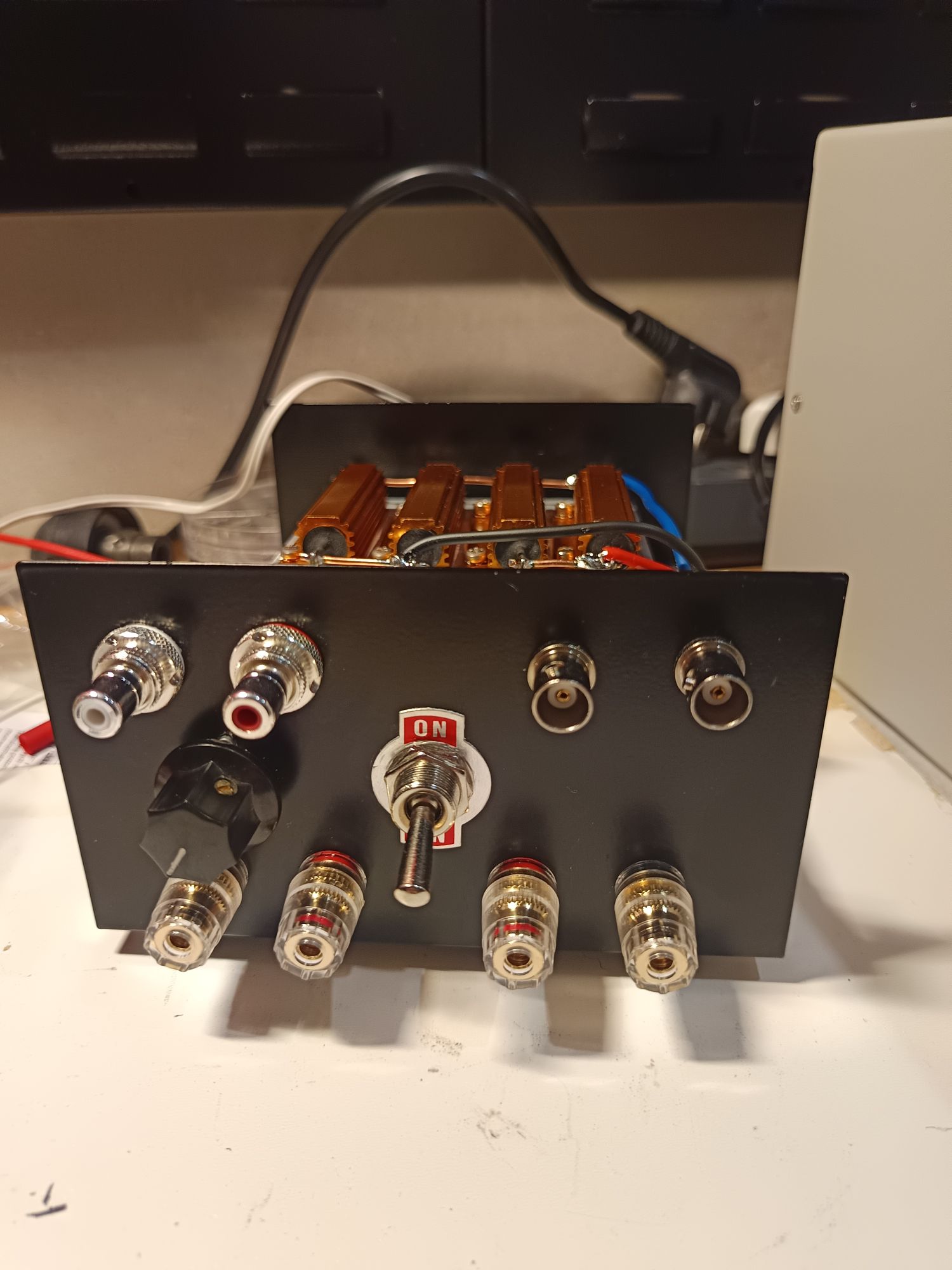

Tak to wygląda

Miłego wieczoru i dobrego odbioru

[szczepan_def]

Nowy rok = nowe obciążenie

[szczepan_def]

Dobra, coś do przodu, pomiary DC na zaciskach puszki...
Na 8ohm
Lewy 9.9v 1.227A tj. 8.07ohm
Prawy 9.91v 1.224A tj. 8.1ohm
Na 4ohm
Lewy 5.89v 1.414A tj. 4.16ohm
Prawy 5.897v 1.425A tj. 4.13ohm

Do pomiaru wyjście RCA i czekam na izolowane gniazda bnc

[Artur K.]

Zawsze się zastanawiałem dlaczego ludzie mówią na to "sztuczne obciążenie", przecież te rezystory naprawdę obciążają wzmacniacz więc gdzie ta sztuczność?

Nie boisz się, że Ci się odlutują te rezystory? Radiator mały, wentylatora nie ma, w środku będzie cieplutko. Jak przyłożysz im te 100 czy 200W to może być różnie.
Mnie się kiedyś odlutowały, dlatego zwracam na to uwagę.

[szczepan_def]

Zawsze się zastanawiałem dlaczego ludzie mówią na to "sztuczne obciążenie", przecież te rezystory naprawdę obciążają wzmacniacz więc gdzie ta sztuczność?

Nie boisz się, że Ci się odlutują te rezystory? Radiator mały, wentylatora nie ma, w środku będzie cieplutko. Jak przyłożysz im te 100 czy 200W to może być różnie.
Mnie się kiedyś odlutowały, dlatego zwracam na to uwagę.

Może "sztuczne" bo nie obciążają tak jak głośniki w f. częstotliwości...

Nic się nie odlutuje, pomiary przy 1W, chwilowo do pomiaru mocy w granicach 80W wytrzyma, do wygrzewania ta puszka nie jest przewidziana
