Kolejny Sony PS-X 60

#1

Post autor: Michal35 »

Jako że stałem się posiadaczem owego gramofonu a pracy przy nim sporo zdecydowałem się założyć oddzielny temat.

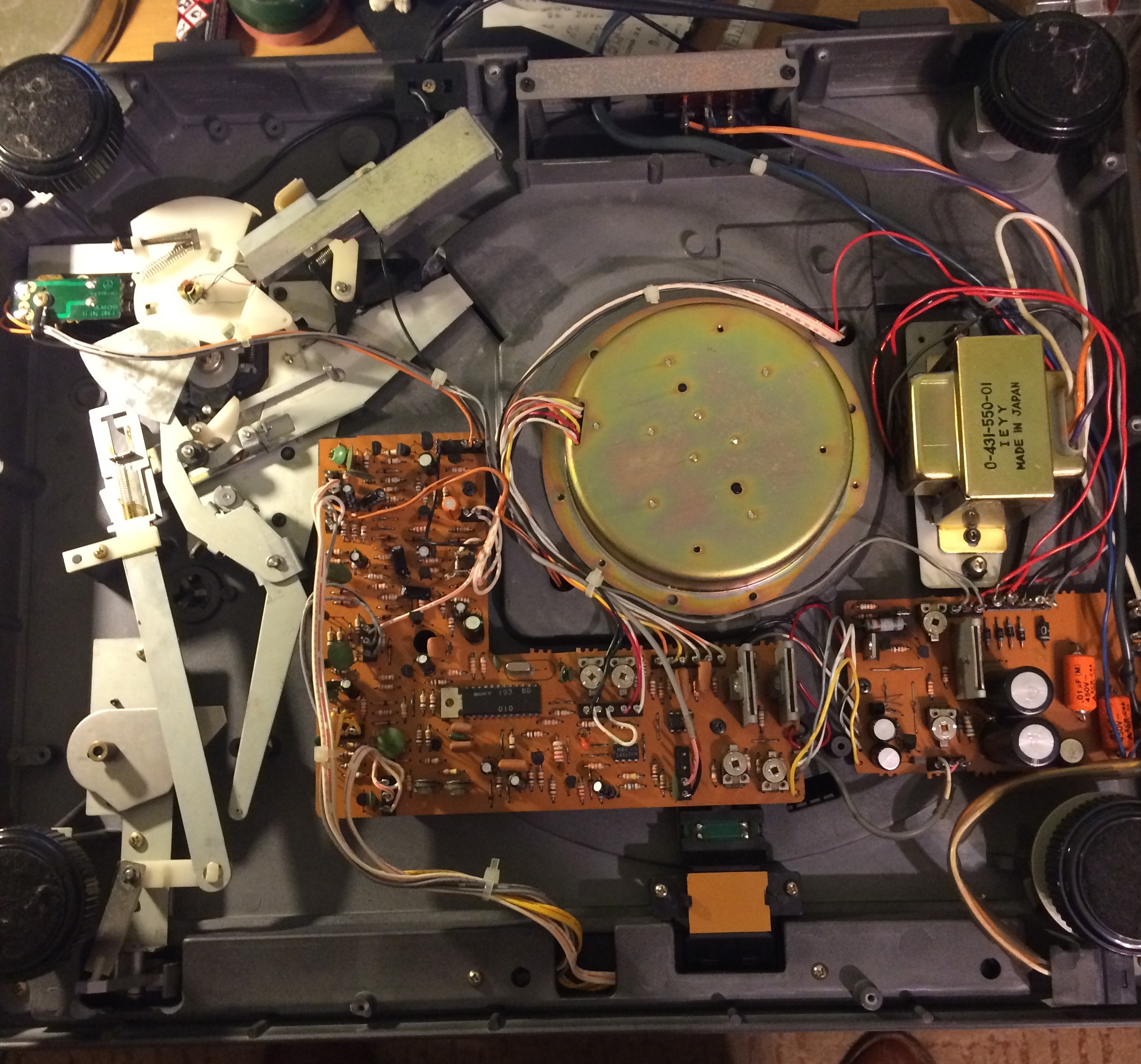

Na początek wnętrze. Dziwne ale różni się trochę od prezentowanych na zdjęciu nr 1 :shock: . Doszedłem do takiego wniosku podczas poszukiwania rezystorów odpowiedzialnych za obroty. To jakiś inny model :think:
Co mu dolegało:
1.Winda spada za szybko
2.Obroty za szybkie
3.Automatyka nie działa.
4.Przyciski szalały :)
Z obrotami już się uporałem, przyciski przesmarowałem, działają tyle o ile - nowe już zamówiłem.Przynajmniej działa start i wybór prędkości.

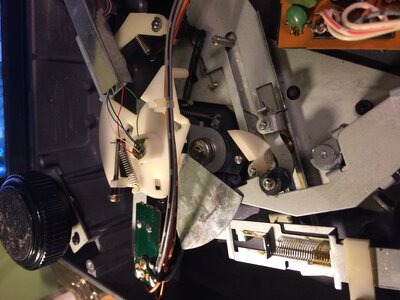

Przy wymianie smaru windy okazało się że brakuje sprężynki, podkładki i zabezpieczenia. Dorobiłem( zdjęcie nr 2), posmarowałem i ... nie działa w ogóle. :( .Nie opada. Złożyłem wszystko wg poradnika kol Regsoft. Przynajmniej tak mi się wydaje.
Co do automatyki, po naciśnięciu start ramie tylko delikatnie drgnie i nic. Za to gdy ramie znajduje się nad płytą i wyłączę start ramię wraca na stopkę( jest już postęp ;) )
Co może być przyczyną tych dolegliwości?
Załączniki
Zdjęcie nr 1
Zdjęcie nr 1
Zdjęcie nr 2
Zdjęcie nr 2
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Awatar użytkownika
Michal35
Posty: 1663
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Kolejny Sony PS-X 60

#2

Post autor: Michal35 »

Znalazłem już przyczynę niedziałania windy :D , Za mocna sprężynka. Już dorabiam inną.
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Awatar użytkownika
Regsoft
Posty: 6366
Rejestracja: 05 wrz 2015, 17:20

Re: Kolejny Sony PS-X 60

#3

Post autor: Regsoft »

Michal35 pisze:
10 sty 2020, 19:24
Dziwne ale różni się trochę od prezentowanych
Nie mam teraz czasu przyjrzeć się dokładnie ale to mi nie wygląda na elektronikę X60 ... :think:
Awatar użytkownika
Michal35
Posty: 1663
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Kolejny Sony PS-X 60

#4

Post autor: Michal35 »

Regsoft pisze:
10 sty 2020, 20:20
elektronikę X60
A to ciekawe :shock: .
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Awatar użytkownika
Regsoft
Posty: 6366
Rejestracja: 05 wrz 2015, 17:20

Re: Kolejny Sony PS-X 60

#5

Post autor: Regsoft »

Michal35 pisze:
10 sty 2020, 20:29
A to ciekawe
Zerknij ...
https://www.ebay.pl/itm/SONY-PS-X60-TUR ... 1966185700
Awatar użytkownika
Michal35
Posty: 1663
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Kolejny Sony PS-X 60

#6

Post autor: Michal35 »

Regsoft pisze:
10 sty 2020, 20:49
Zerknij ...
No własnie zauważyłem to gdy kol Peliks próbował wyjaśnić mi gdzie są rezystory od obrotów. On mówi że są a ja ze nie ma czterech obok siebie :lol:
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Awatar użytkownika
Michal35
Posty: 1663
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Kolejny Sony PS-X 60

#7

Post autor: Michal35 »

Dzisiaj drugi dzień walki z potworem :D .
Automatyka zaczęła działać jak należy. Jest światełko w tunelu :) . Nie podnosi ramienia na końcu płyty i nie odstawia go na stopkę ale to chyba wina przepalonej lampki autostopu.
Jestem już mistrzem w dobieraniu się do windy bo rozbieram już chyba 10 raz. Przy okazji jaki smar zaaplikować do pionowej osi windy( zdjęcie nr 3 i 4)? Dać ten do dyferencjałów 1 000 000 cst czy jakiś inny?
Załączniki
4. Pionowa oś windy
4. Pionowa oś windy
3.Zdemontowana oś i smar.
3.Zdemontowana oś i smar.
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Awatar użytkownika
Regsoft
Posty: 6366
Rejestracja: 05 wrz 2015, 17:20

Re: Kolejny Sony PS-X 60

#8

Post autor: Regsoft »

Michal35 pisze:
11 sty 2020, 10:38
Dzisiaj drugi dzień walki z potworem
Nieźle Ci idzie :clap:

PS. Nie odkryłem z jakiego modelu ta elektronika (i trafo). Grunt, że działa :D
Michal35 pisze:
11 sty 2020, 10:38
wina przepalonej lampki autostopu
No bez żarówki to autostop nie będzie działał prawidłowo ...

Mnie się już chyba skończyły nadwyżkowe. Hmm ...
Ta wygląda na odpowiednią: https://www.ebay.pl/itm/Fuse-Type-Lamp- ... 1806653186
Tylko to długo będzie szło ...

Może być spróbował rodzimego chińczyka na 250mA?
https://allegro.pl/oferta/zarowka-rurka ... 8462465350
Powinien dać się skalibrować ...
Michal35 pisze:
11 sty 2020, 10:38
jaki smar zaaplikować do pionowej osi windy
Jak na "tarczę cierną" dałeś milionik to ośi pionowej ja bym już nie spowalniał dodatkowo ... :think:
Awatar użytkownika
Michal35
Posty: 1663
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Kolejny Sony PS-X 60

#9

Post autor: Michal35 »

Regsoft pisze:
11 sty 2020, 12:21
Może być spróbował rodzimego chińczyka na 250mA?
Tak, nad tą się zastanawiałem i zamówię, zobaczymy jak zadziała.
Regsoft pisze:
11 sty 2020, 12:21
Jak na "tarczę cierną" dałeś milionik to ośi pionowej ja bym już nie spowalniał dodatkowo
Dałem na tarcze i na oś. Jako że mam dorabianą sprężynkę więc może być słabsza i będzie ok. Na razie testuje bez wkładki na pustym headshellu i działa w miarę.
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Awatar użytkownika
Regsoft
Posty: 6366
Rejestracja: 05 wrz 2015, 17:20

Re: Kolejny Sony PS-X 60

#10

Post autor: Regsoft »

Michal35 pisze:
11 sty 2020, 10:38
Automatyka zaczęła działać jak należy
Co rozumiesz pod pojęciem automatyka?
Chodzi Ci o autostart?
Pytam to Autostop czy Repeat to też automatyka ...
A jak naciśniesz Stop to podnosi ramię, odstawia i zatrzymuje silnik?
PS. Przycisk Start/Stop już wymieniłeś?
Awatar użytkownika
Michal35
Posty: 1663
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Kolejny Sony PS-X 60

#11

Post autor: Michal35 »

Regsoft pisze:
11 sty 2020, 12:44
Co rozumiesz pod pojęciem automatyka?
Po wciśnięciu Start ramie wędruje nad płytę i opuszcza igłę. Ponowne wciśnięcie startu i ramie wraca na stopkę.
Regsoft pisze:
11 sty 2020, 12:44
A jak naciśniesz Stop to podnosi ramię, odstawia i zatrzymuje silnik?
Tak
Regsoft pisze:
11 sty 2020, 12:44
Przycisk Start/Stop już wymieniłeś?
na razie dostał kontaktu i działa. Nowe są w drodze.
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Awatar użytkownika
Regsoft
Posty: 6366
Rejestracja: 05 wrz 2015, 17:20

Re: Kolejny Sony PS-X 60

#12

Post autor: Regsoft »

Michal35 pisze:
11 sty 2020, 12:53
Po wciśnięciu Start ramie wędruje nad płytę i opuszcza igłę. Ponowne wciśnięcie startu i ramie wraca na stopkę.
Autostart i autopowrót. No to praktycznie mechanika jest ogarnięta ...
Z autostopem na pewno też dasz sobię radę 8-)
Awatar użytkownika
Michal35
Posty: 1663
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Kolejny Sony PS-X 60

#13

Post autor: Michal35 »

Regsoft pisze:
11 sty 2020, 13:17
Z autostopem na pewno też dasz sobię radę
Myślę że nowa żarówka załatwi sprawę. Zamówiłem tańszą :D
https://nowyelektronik.pl/index.php?id_ ... er=product
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Awatar użytkownika
Michal35
Posty: 1663
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Kolejny Sony PS-X 60

#14

Post autor: Michal35 »

Sony dalej na plecach. :)

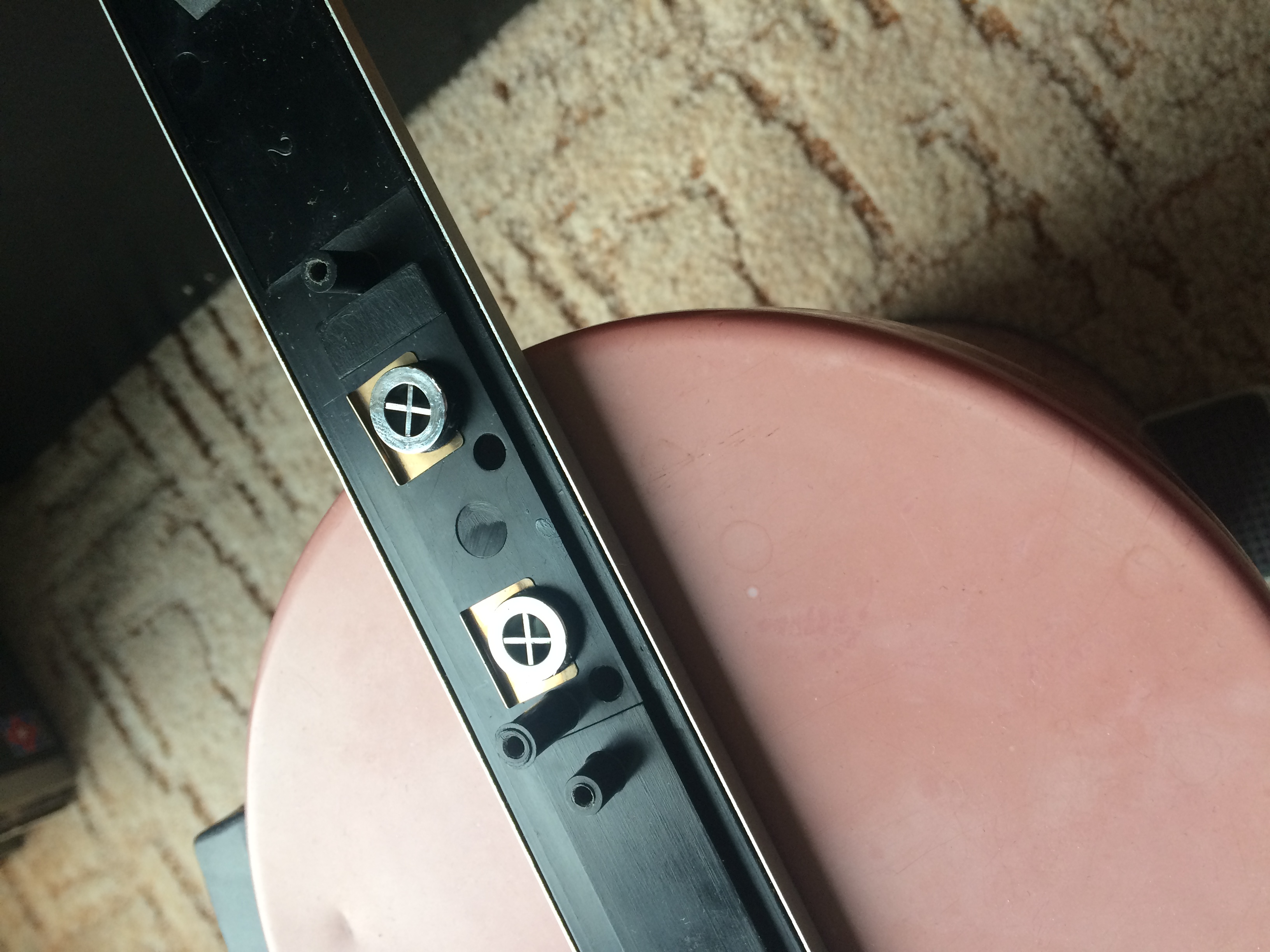

Dotarły dzisiaj nowe mikro przełączniki i neonówka do stroboskopu. Przy okazji wymiany przełączników okazało się że mój Sony nie tylko różni się płytkami automatyki ale przyciskami również. Są inne(zdjęcie nr 5 i 6).Zamówiłem w ciemno te które kol Dimas zastosował w swoim sprzęcie.
https://allegro.pl/oferta/przelacznik-s ... MDYyMTU%3D
Na szczęście wystarczyło przyciąć trochę ten żółty element i jest super.
Posiłkując się poradnikiem kol Regsoft (jako że były małe luzy) wymontowałem ramię. Rozebrałem,wyczyściłem z resztek starego smaru, nasmarowałem i poskładałem. Teraz zero luzu :D .
Jako że ramię nie zawsze startowało ze stopki po wciśnięciu przycisku start zajrzałem jeszcze pod talerz. Rozmontowałem i przesmarowałem wszystkie ruchome części.(Zdjęcie 7)Teraz hula jak należy.
Czekam jeszcze na żarówkę od autostopu.
Nurtuje mnie jeszcze jedna sprawa. Gdy podnoszę ręcznie dźwignią ramie w górę podskakuje zbyt wysoko. Podobnie jest przy automatycznym podnoszeniu ramienia przy obrotach 45 rpm. Czy nie można coś z tym zrobić? Tak powinno być?
Załączniki
5,Czarny Sony, żółty Omron
5,Czarny Sony, żółty Omron
6,
6,
7,Porządne smarowanie.
7,Porządne smarowanie.
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Awatar użytkownika
Regsoft
Posty: 6366
Rejestracja: 05 wrz 2015, 17:20

Re: Kolejny Sony PS-X 60

#15

Post autor: Regsoft »

Michal35 pisze:
14 sty 2020, 17:51
mój Sony nie tylko różni się płytkami automatyki
Dziwne to ... :think:
Michal35 pisze:
14 sty 2020, 17:51
Tak powinno być?
Chyba nie. Musisz jednak poczekać na info od posiadaczy X60. Z nudów może nakręcić i zamieścić filmik bo nie wiem czy dobrze zrozumiałem ...
