Dual cs 435, problem z podłączeniem.

Dyskusje techniczne dotyczące gramofonów marki Dual
ODPOWIEDZ
Soczky
Posty: 20
Rejestracja: 16 maja 2016, 23:19

Dual cs 435, problem z podłączeniem.

#1

Post autor: Soczky »

Witam,
Zwracam się z pewnym problemem. Ostatnio zakupiłem używany gramofon dual cs 435. Gramofon jest teoretycznie sprawny, ale kompletnie nie potrafię go ustawić. Próbowałem naprawdę wiele razy, a poradników przeczytanych, czy obejrzanych też mam wiele za sobą. Za każdym razem jeśli uda się jakoś ustawić, to dźwięk i tak przeskakuje, a ramie zjeżdża. Dodatkowo jest straszne buczenie i szum w głośnikach, a gdy dotyka się metalowych elementów to są trzaski. Igła to dn 251 s, której odpowiedniego nacisku nie znam, a wkładki nie znam. Dodatkowo jest zamienny zasilacz.
Pewnie jest mnóstwo tego typu postów za co przepraszam, ale na temat tego modelu za wiele nie znalazłem i już nie wiem co robić.
Na filmiku są ukazane problemy: https://www.youtube.com/watch?v=BpocMM_ ... e=youtu.be
Załączniki
zbyszek1982
Posty: 5029
Rejestracja: 31 gru 2012, 19:11

Re: Dual cs 435, problem z podłączeniem.

#2

Post autor: zbyszek1982 »

Kabelek masy podłączyłeś do wmacniacza/preampa? Jak tak, to może się urwał i dlatego buczy.

Ramię leci do środka, bo pewnie źle ustawiłeś nacisk. Najpierw wyważ ramię z pokrętłem nacisku ustawionym na 0, a potem ustaw pokrętło na wymaganą wartość. Na koniec ustaw antyskating (Na początek na taką samą wartość jak nacisk).

Coś słabo się wczytałeś w te poradniki.
Awatar użytkownika
Michal35
Posty: 1663
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Dual cs 435, problem z podłączeniem.

#3

Post autor: Michal35 »

Miałem podobny przypadek w tym gramofonie. Sprawdź czy przypadkiem kabelki od wkładki które wychodzą z tyłu z ramienia nie są naciągnięte i ściągają ramię.
Zasilacz to nie oryginał :oops: .
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Soczky
Posty: 20
Rejestracja: 16 maja 2016, 23:19

Re: Dual cs 435, problem z podłączeniem.

#4

Post autor: Soczky »

Takiego kabla nie otrzymałem w zestawie. Też nie widziałem wejścia takiego, czyli będę musiał kupić kabel zakończony z dwóch stron widełkami i do jakiejś śrubki przyczepić tak? (niestety jestem zielony w takich sprawach technicznych ;d)
Te standardowe ustawienia wiem jak powinny wyglądać, a jednak nadal nie wychodzi.
I jeszcze jedno pytanie odnośnie tego modelu. Może dziwne pytanie, ale nigdzie nie widziałem, żeby był gdzieś włącznik. Tzn. że on powinien być cały czas włączony, czy odłączać go od zasilania?
zbyszek1982
Posty: 5029
Rejestracja: 31 gru 2012, 19:11

Re: Dual cs 435, problem z podłączeniem.

#5

Post autor: zbyszek1982 »

Trzeba rozkręcić obudowę i przylutować kabel w odpowiednim miejscu na płytce. Poszukaj na forum wątków o CS455, tam to tak samo wygląda.
Awatar użytkownika
Michal35
Posty: 1663
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Dual cs 435, problem z podłączeniem.

#6

Post autor: Michal35 »

Zasilacz jest cały czas pod prądem.
Soczky pisze:
16 sty 2018, 22:14
Takiego kabla nie otrzymałem w zestawie
O jakim kablu piszesz?
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Soczky
Posty: 20
Rejestracja: 16 maja 2016, 23:19

Re: Dual cs 435, problem z podłączeniem.

#7

Post autor: Soczky »

Michal35452 pisze:
16 sty 2018, 22:17
Zasilacz jest cały czas pod prądem.
Soczky pisze:
16 sty 2018, 22:14
Takiego kabla nie otrzymałem w zestawie
O jakim kablu piszesz?
O kablu uziemiającym. Kabelki z ramienia wyglądają na normalne.
Awatar użytkownika
Pawelec
Posty: 3204
Rejestracja: 17 gru 2012, 20:18
Gramofon: Składak
Lokalizacja: Okolice Warszawy

Re: Dual cs 435, problem z podłączeniem.

#8

Post autor: Pawelec »

zrób kilka zdjęć gramofonu, ramienia (tak by było widać ustawienia) i kabli ( przy gramofonie i przy wtykach RCA) to może łatwiej będzie się porozumieć ;)
AKTUALNA SPRZEDAŻ - pierwszy post
viewtopic.php?t=15809#p307122

Słuchać możesz jeszcze lepiej i jeszcze piękniej.
https://instagram.com/murasaudio
Awatar użytkownika
Michal35
Posty: 1663
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Dual cs 435, problem z podłączeniem.

#9

Post autor: Michal35 »

No to lipa. To trzeba tak jak pisze Zbyszek.
Gdzieś na forum widziałem zdjęcie i opis jak to lutować.
Ale to ramię dziwnie się zachowuje. Może coś z antyscatingiem, Tam jest sprężynowy.
Nic tylko rozkręcać.
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Soczky
Posty: 20
Rejestracja: 16 maja 2016, 23:19

Re: Dual cs 435, problem z podłączeniem.

#10

Post autor: Soczky »

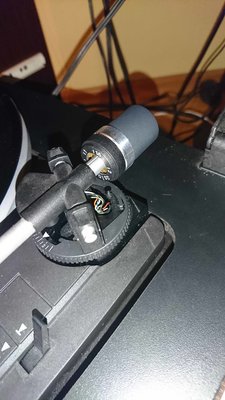

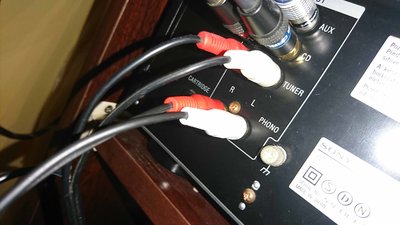

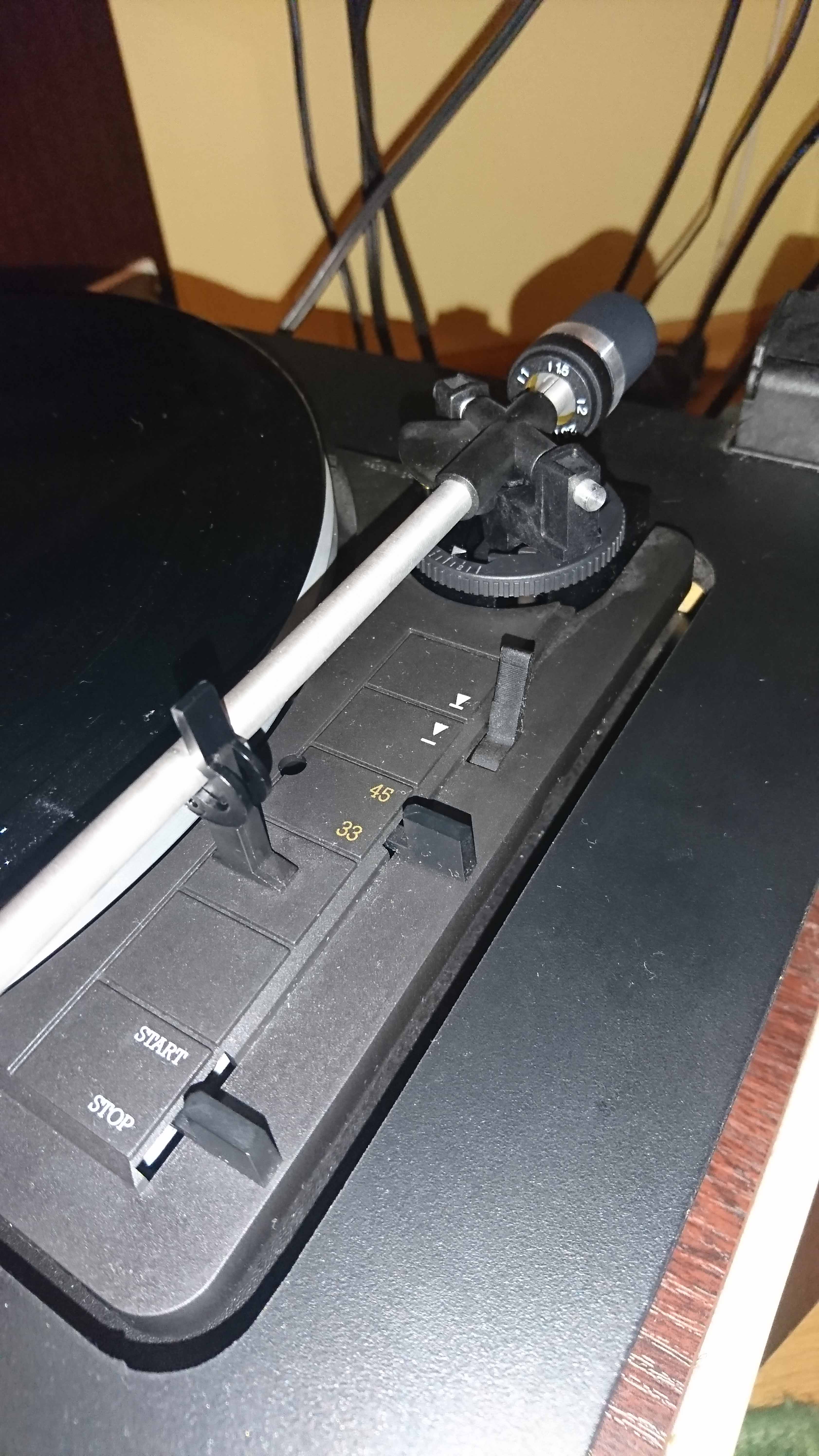

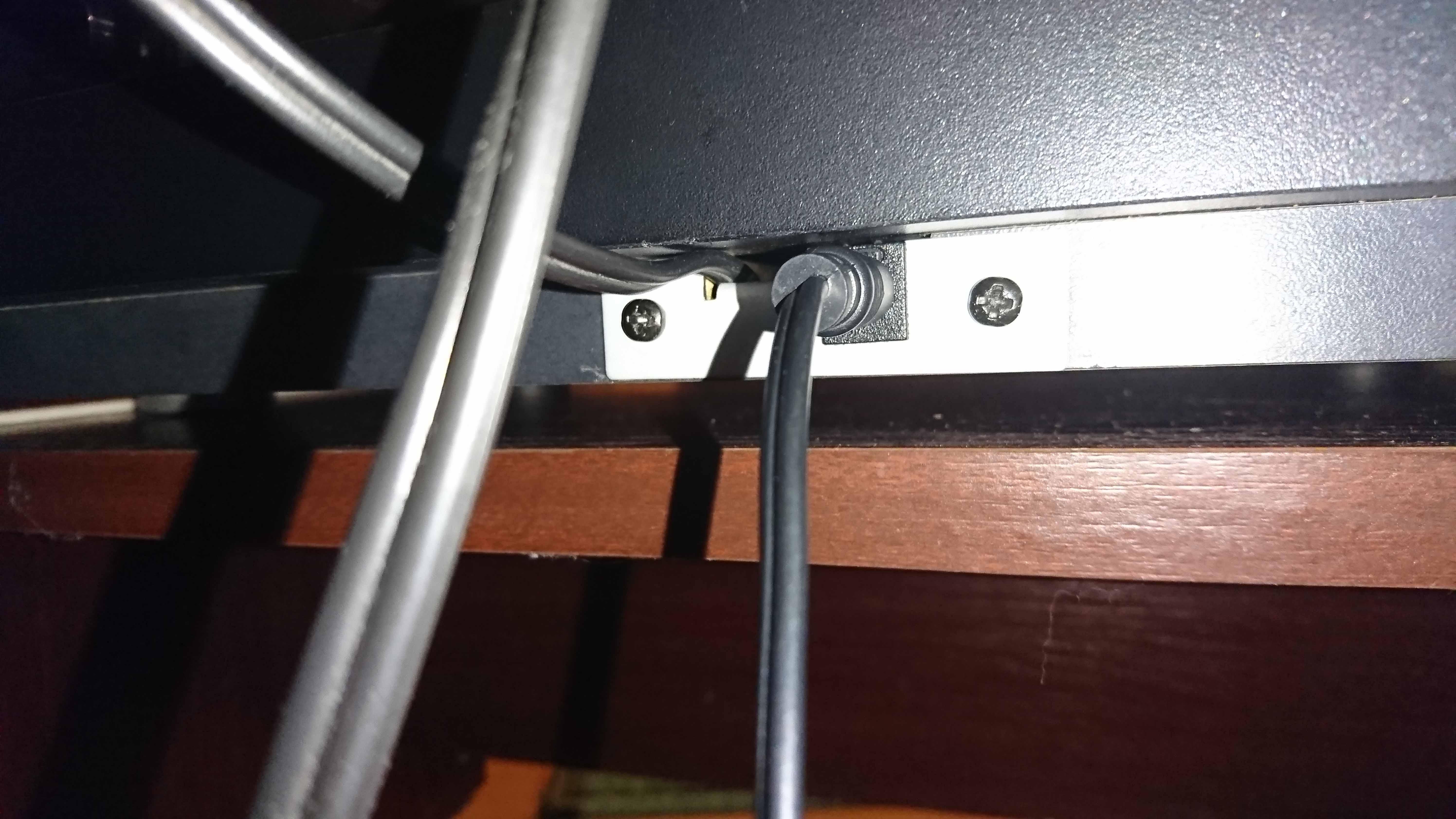

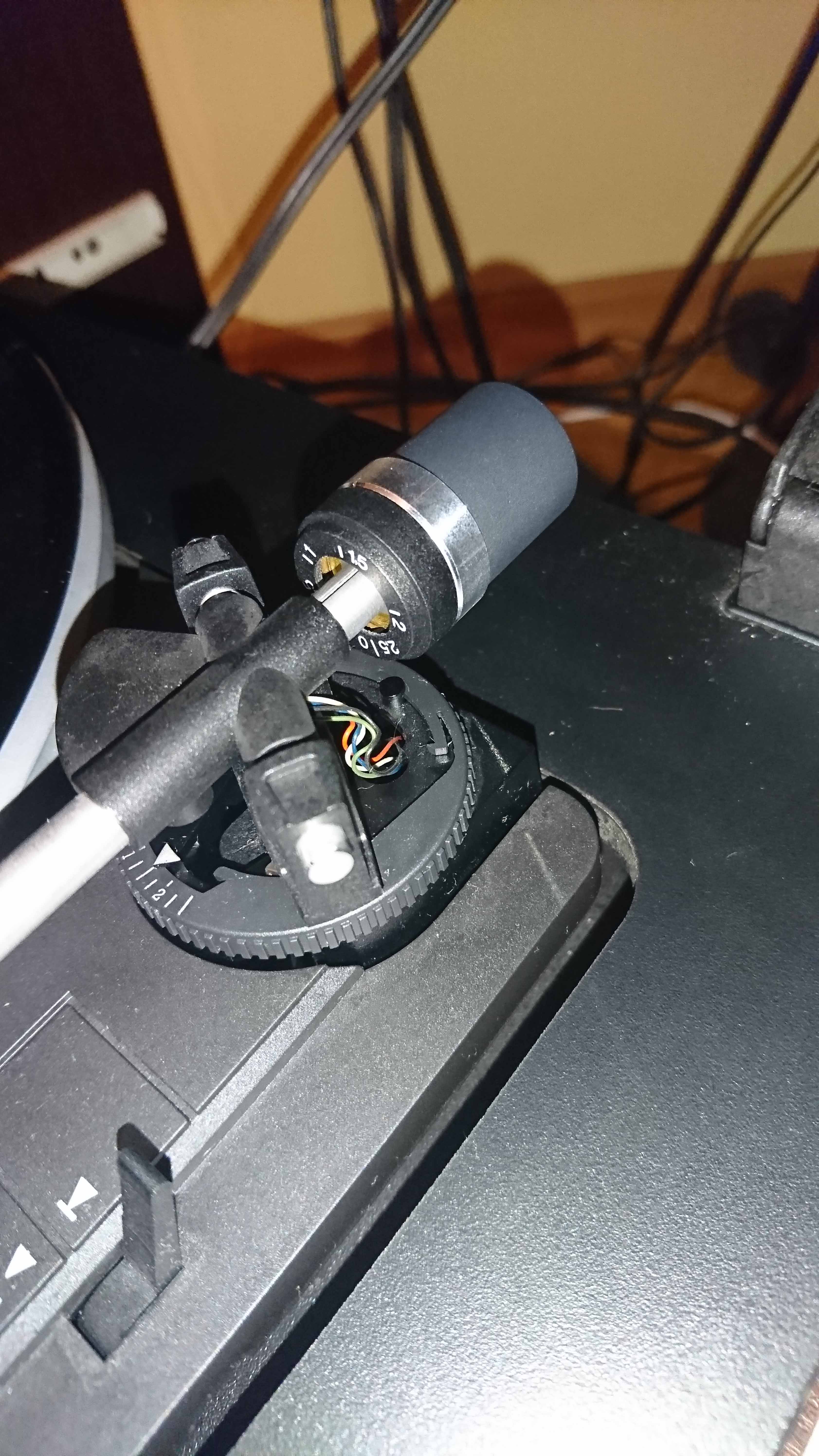

Zdjęcia:
Załączniki
zbyszek1982
Posty: 5029
Rejestracja: 31 gru 2012, 19:11

Re: Dual cs 435, problem z podłączeniem.

#11

Post autor: zbyszek1982 »

Zapomniałem, że tam jest zwykłe ramię, a nie wyważane dynamicznie jak w CS455.

W takim układzie ustawiasz standardowo. Kręcisz przeciwwagą tak żeby ustawić ramię w równowadze. Potem kręcisz samą podziałką, tak żeby 0 było na tym nacięciu na górze rurki. Następnie ustawiasz nacisk kręcąc przeciwwagą (podziałka się rusza wtedy).
Awatar użytkownika
Wojtek
Administrator
Posty: 41379
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Re: Dual cs 435, problem z podłączeniem.

#12

Post autor: Wojtek »

Patrząc na wideoklip, podejrzewam nie tyle problem z kalibracją, co to że igły już po prostu nie ma (i dlatego tak sobie śmiga, bo nie ma co trzymać się rowka).

Okablowanie wygląda na przerabiane. Może nieumiejętnie - stąd te problemy wynikające z braku uziemienia sygnałowego.

Mam nadzieję że dużo za ten sprzęt nie dałeś? :morda:

Sam gramofon nie jest zły, tyle że egzemplarz "po przejściach".
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Soczky
Posty: 20
Rejestracja: 16 maja 2016, 23:19

Re: Dual cs 435, problem z podłączeniem.

#13

Post autor: Soczky »

Za gramofon dałem 150 zł. Ustawiałem w ten standardowy sposób wiele razy, dzisiaj ponownie kilka razy próbowałem i ciągle jest to samo. Jeśli faktycznie coś było w nim przerabiane, igła zjechana itd. to po prostu będę pisał o zwrot.
Awatar użytkownika
Michal35
Posty: 1663
Rejestracja: 04 maja 2014, 21:58
Lokalizacja: pomorskie

Re: Dual cs 435, problem z podłączeniem.

#14

Post autor: Michal35 »

Soczky pisze:
17 sty 2018, 19:52
igła zjechana itd. to po prostu będę pisał o zwrot.
Kup nową igłę. Za tą cenę to ja bym się z nim pomęczył.
Zrób zdjęcie igły jak najlepiej potrafisz może coś będzie widać bo rzeczywiście może być jak pisze Wojtek.
Gramofon: Sony PS-X 60, AT 440 Mlb, AT 33ML i wiele innych
Nuda dual mono.
Hitachi HMA 7500 + HCA 7500 MK II
Dali Zensor 7
Soczky
Posty: 20
Rejestracja: 16 maja 2016, 23:19

Re: Dual cs 435, problem z podłączeniem.

#15

Post autor: Soczky »

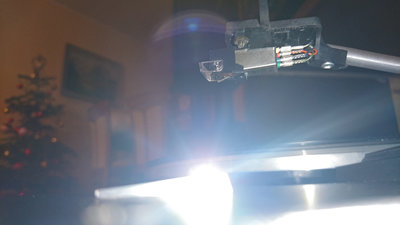

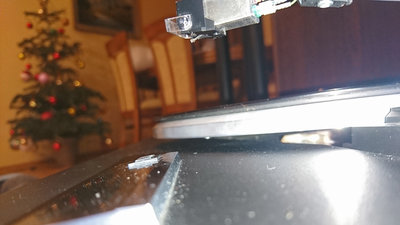

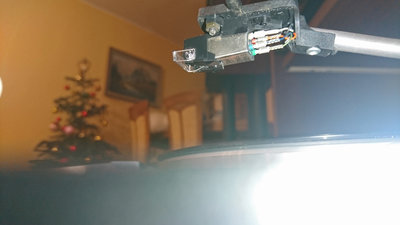

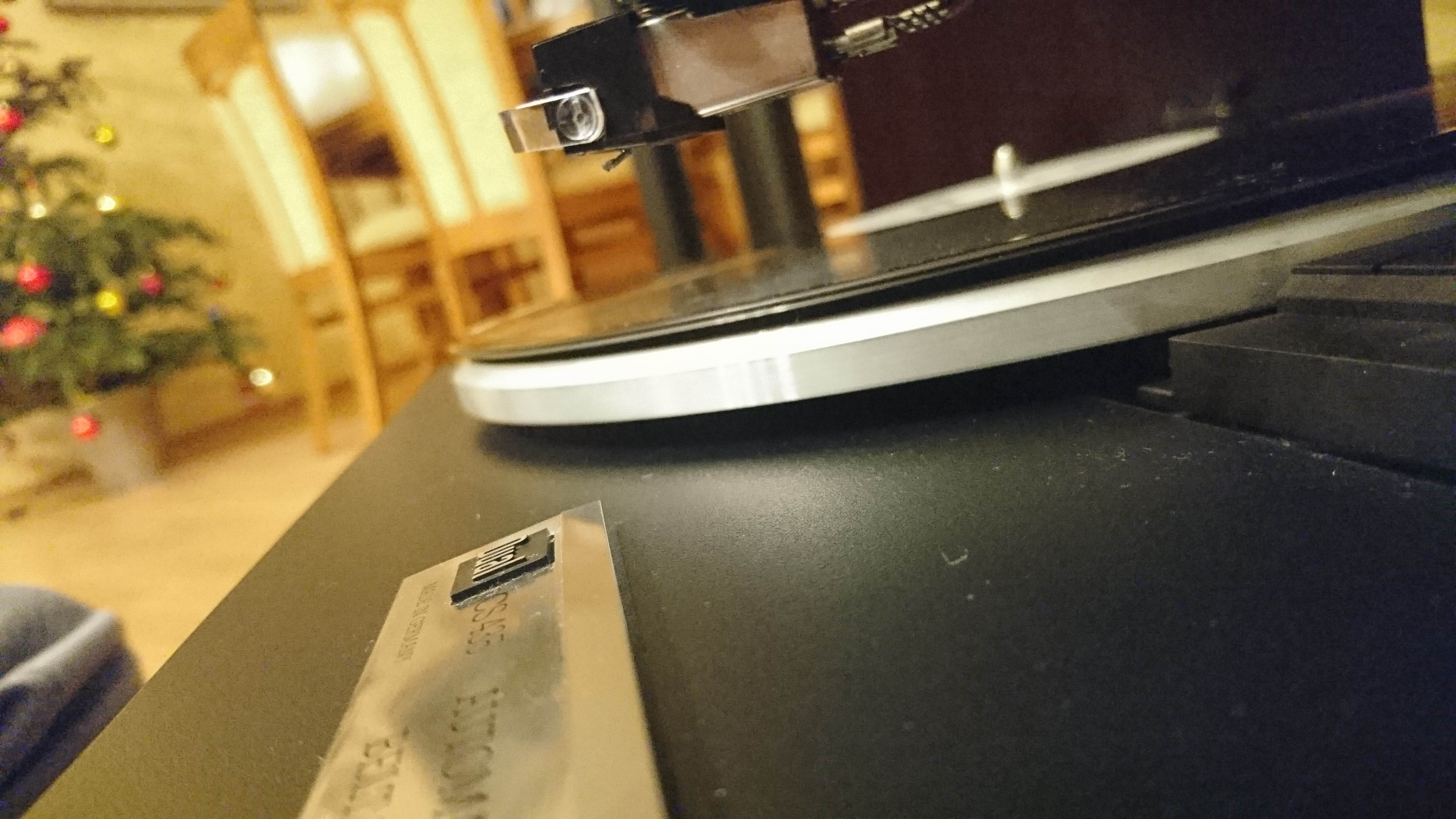

Lepszych nie potrafiłem zrobić ;d Telefon nie łapie ostrości jak jest tak blisko obiekt.
Załączniki
