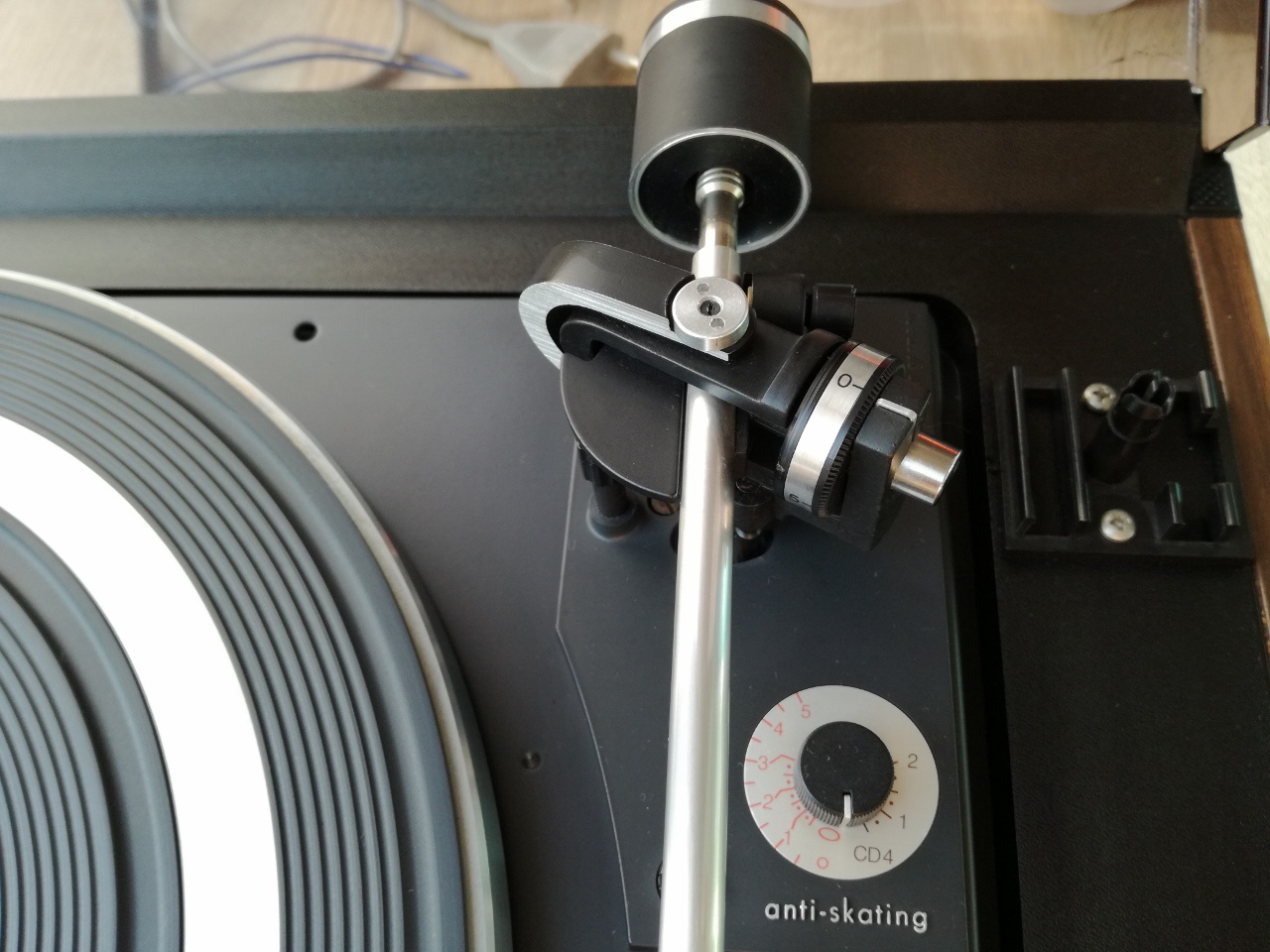

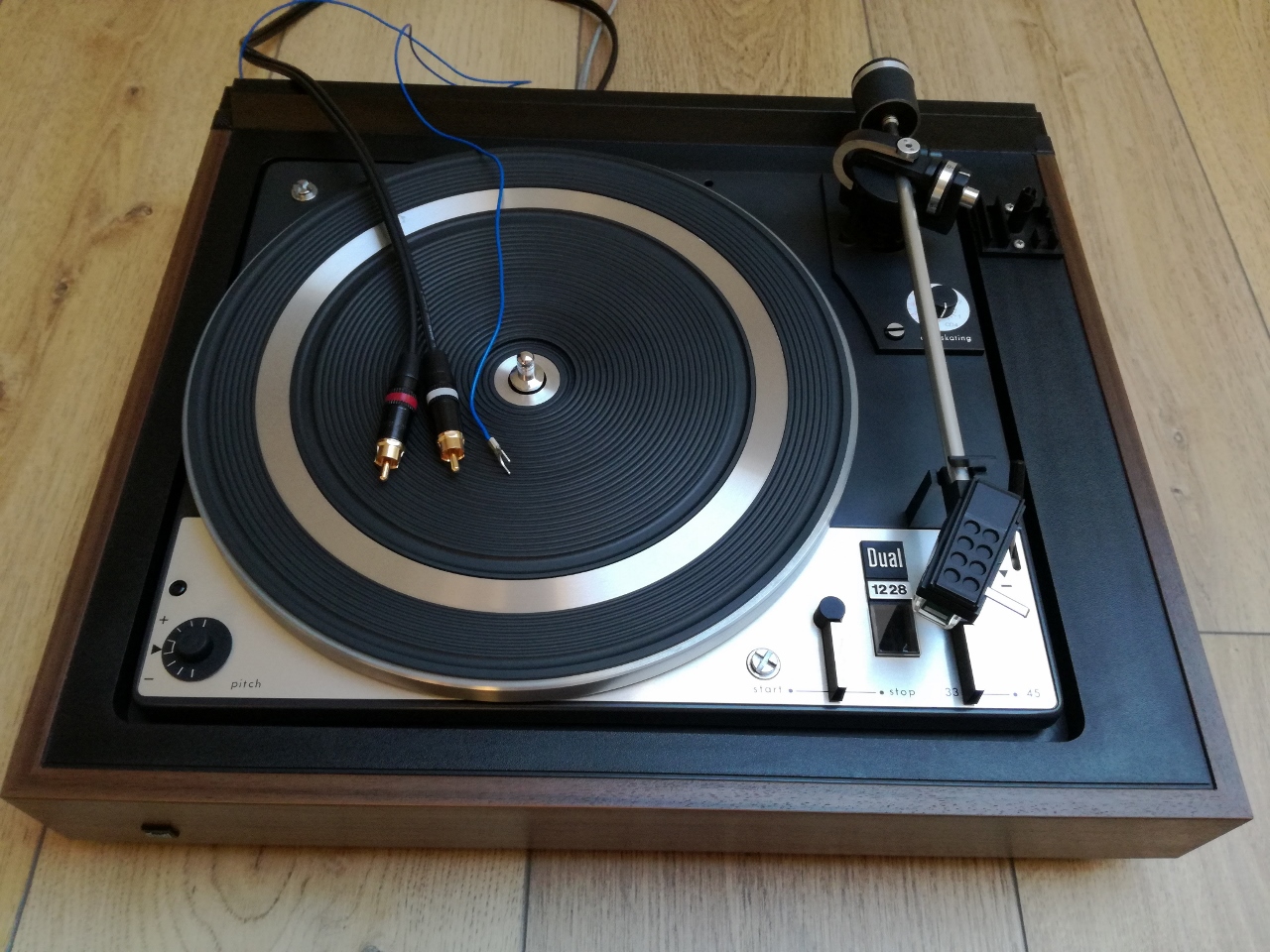

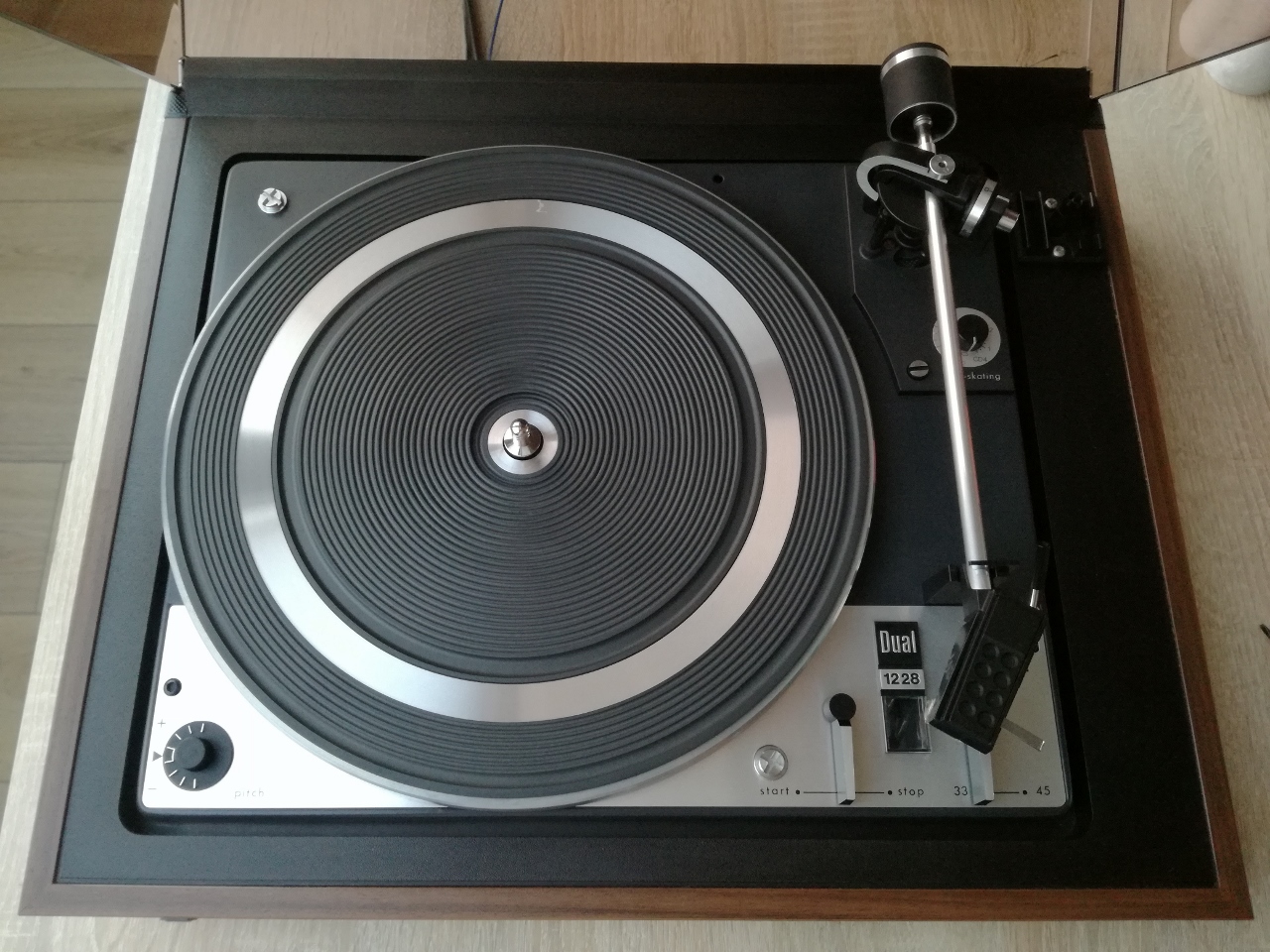

W kolekcjach sprzętowych wrzuciłem zdjęcia Duala 1228 już po pełnym przeglądzie i renowacji. A w tym wątku przedstawię foto relację jak przebiegała moja praca nad tym modelem.

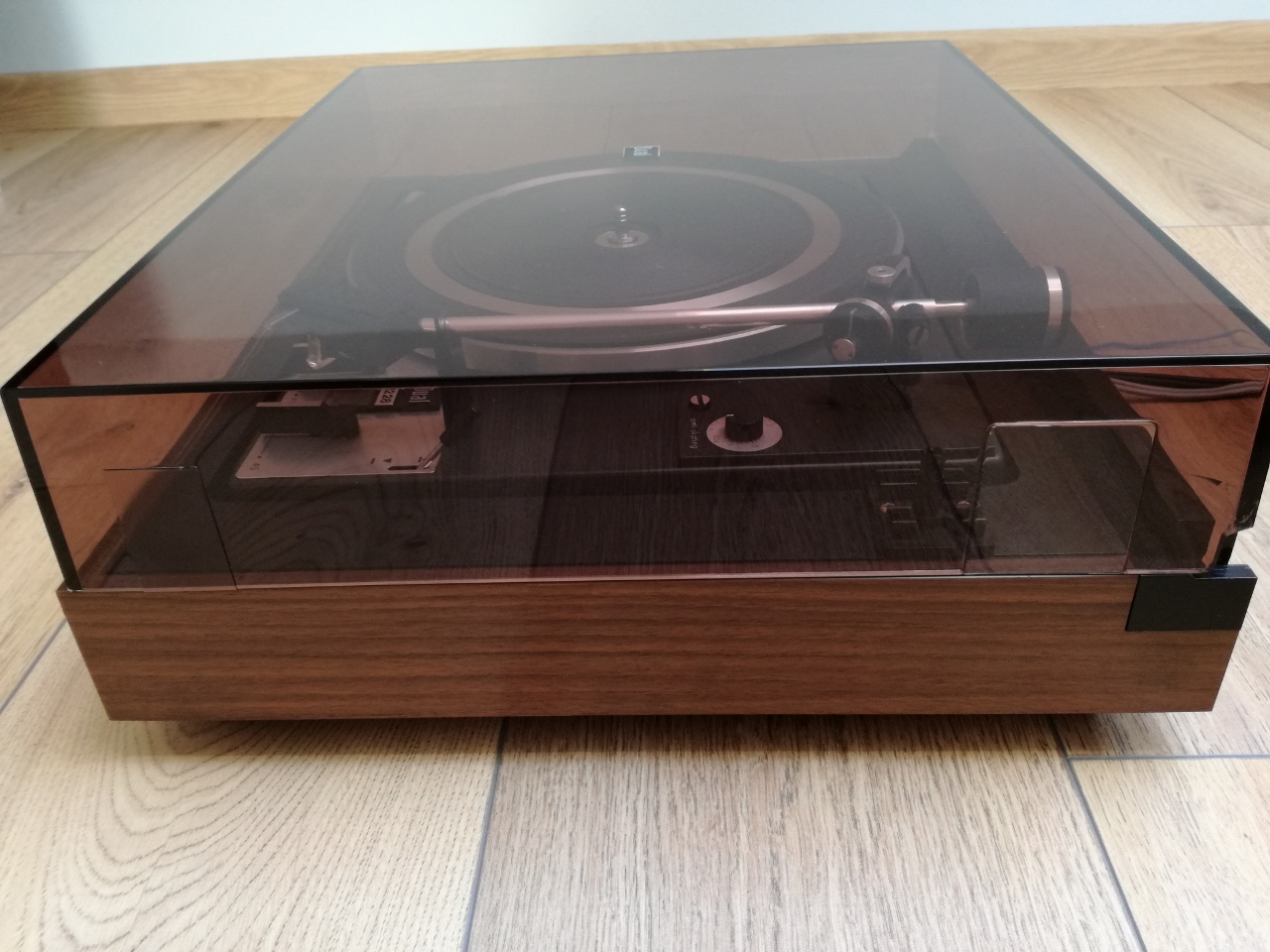

Dual 1228
2-Speed Fully-Automatic Idler-Drive Turntable
Produkowany w latach 1974-1977.


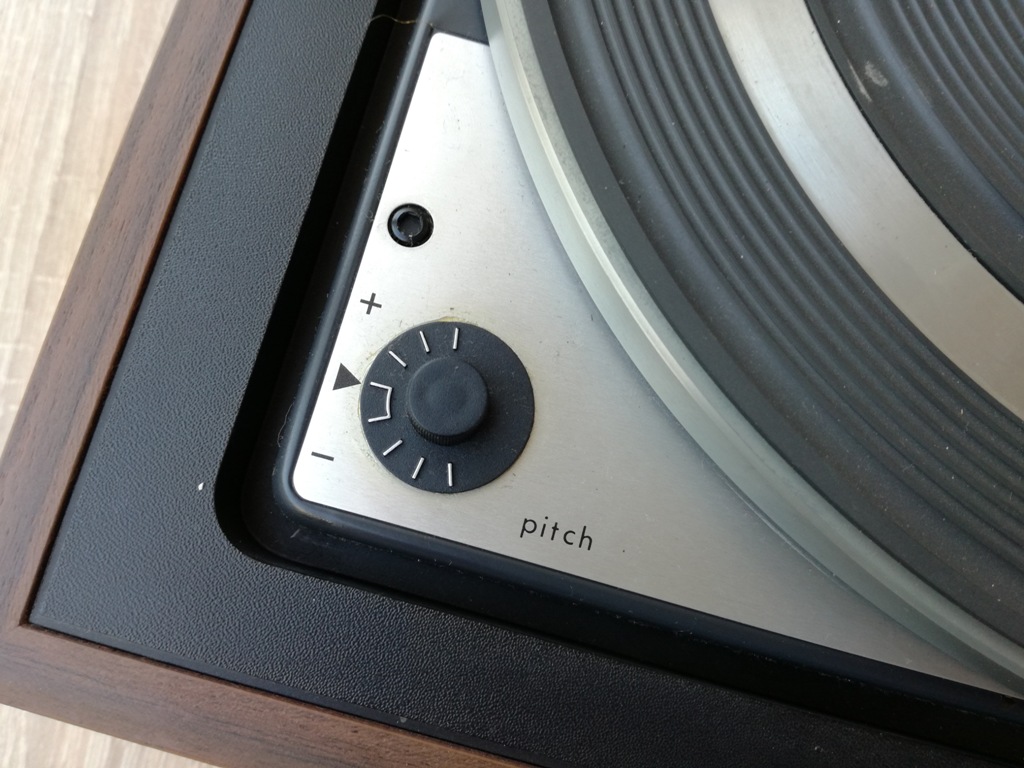

Na początek oczywiście kilka zdjęć obrazujących stan sprzed rozpoczęcia jakichkolwiek prac.
W porównaniu do 1218 część mechanizmów wyrzucono z wewnątrz gramofonu pod talerz
W porównaniu do 1218 część mechanizmów wyrzucono z wewnątrz gramofonu pod talerz
Zawiasy zapaćkane starym smarem, który już stracił swoje właściwości
Zawiasy zapaćkane starym smarem, który już stracił swoje właściwości

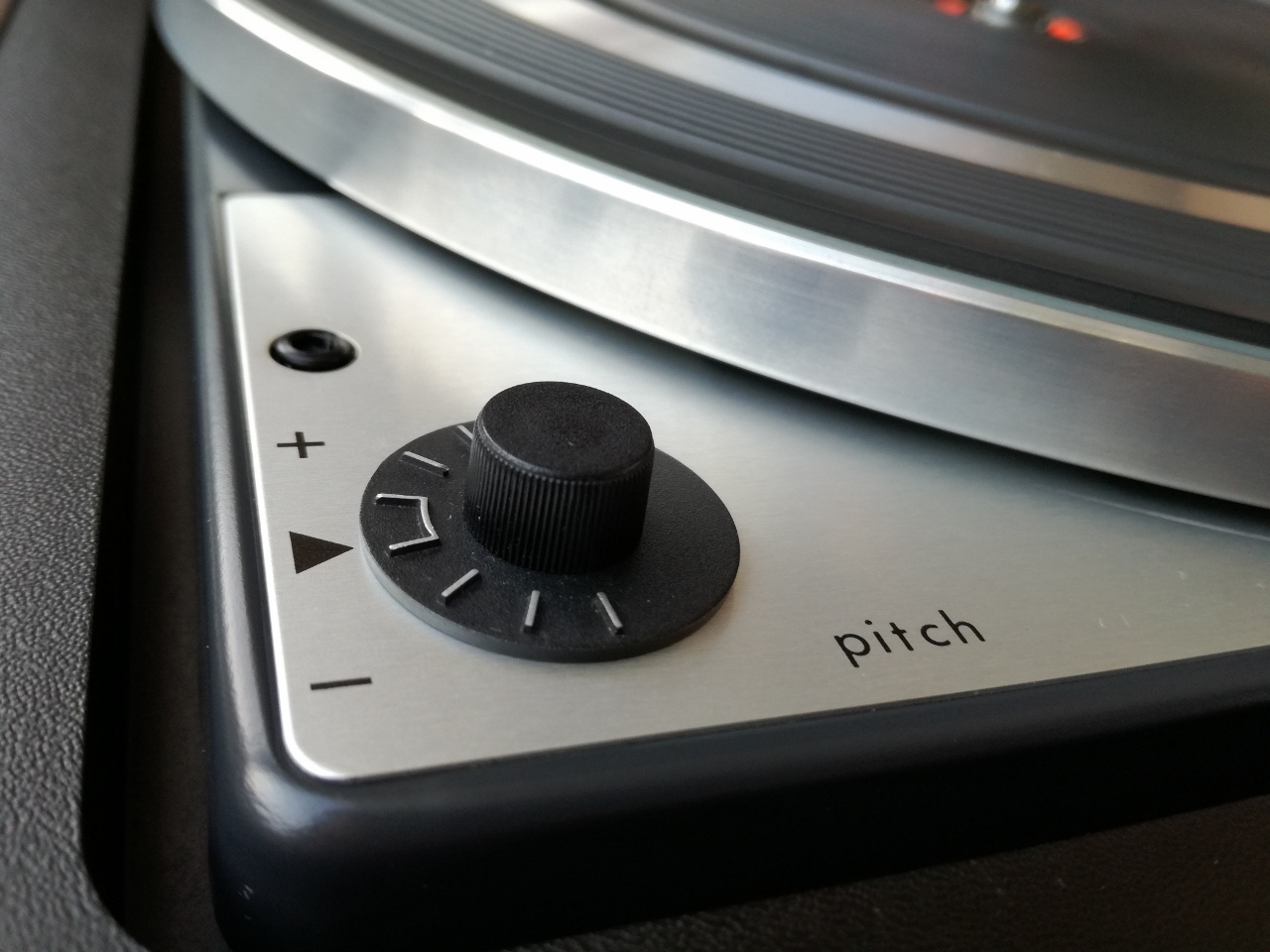

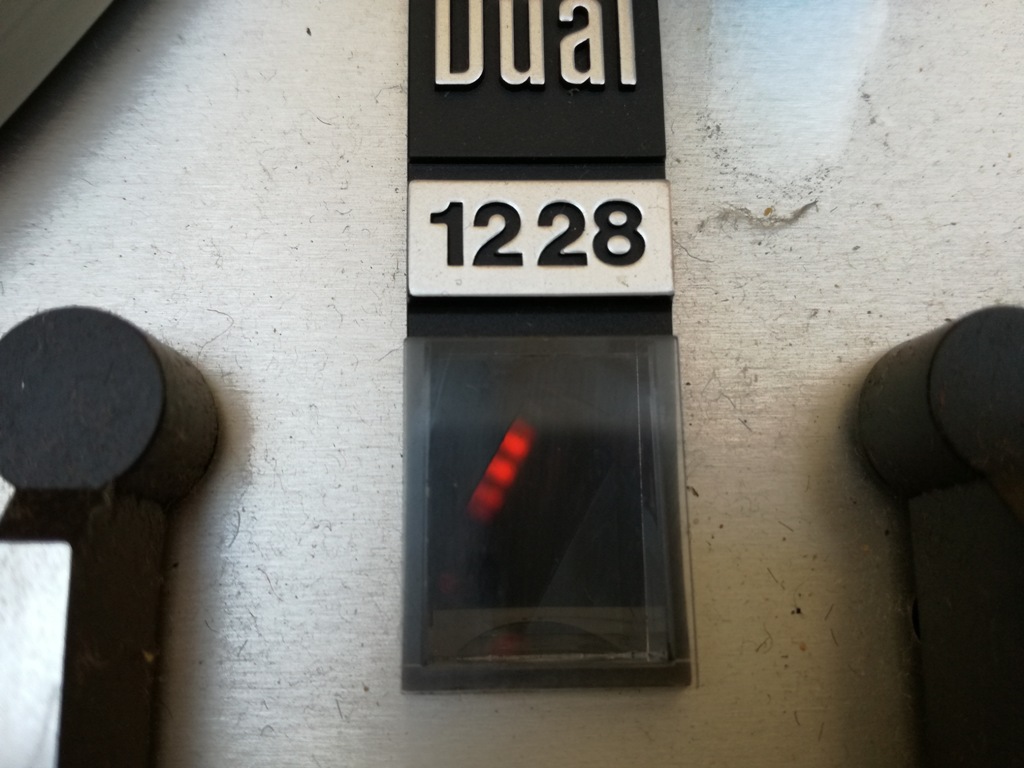

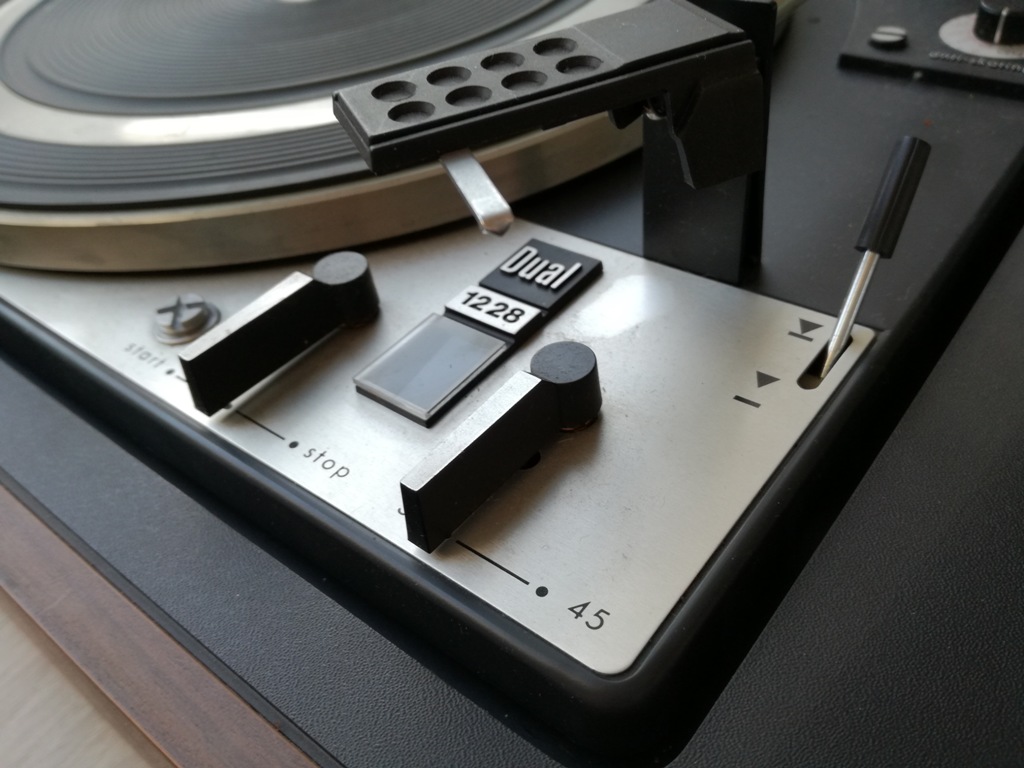

Podłączenie do prądu i na szczęście "Bull eye" działa. Tarcza stroboskopowa jest pod talerzem i "teleportuje" obroty za pomocą lustra. W efekcie widzimy obroty jak na zdjęciu
Podłączenie do prądu i na szczęście "Bull eye" działa. Tarcza stroboskopowa jest pod talerzem i "teleportuje" obroty za pomocą lustra. W efekcie widzimy obroty jak na zdjęciu

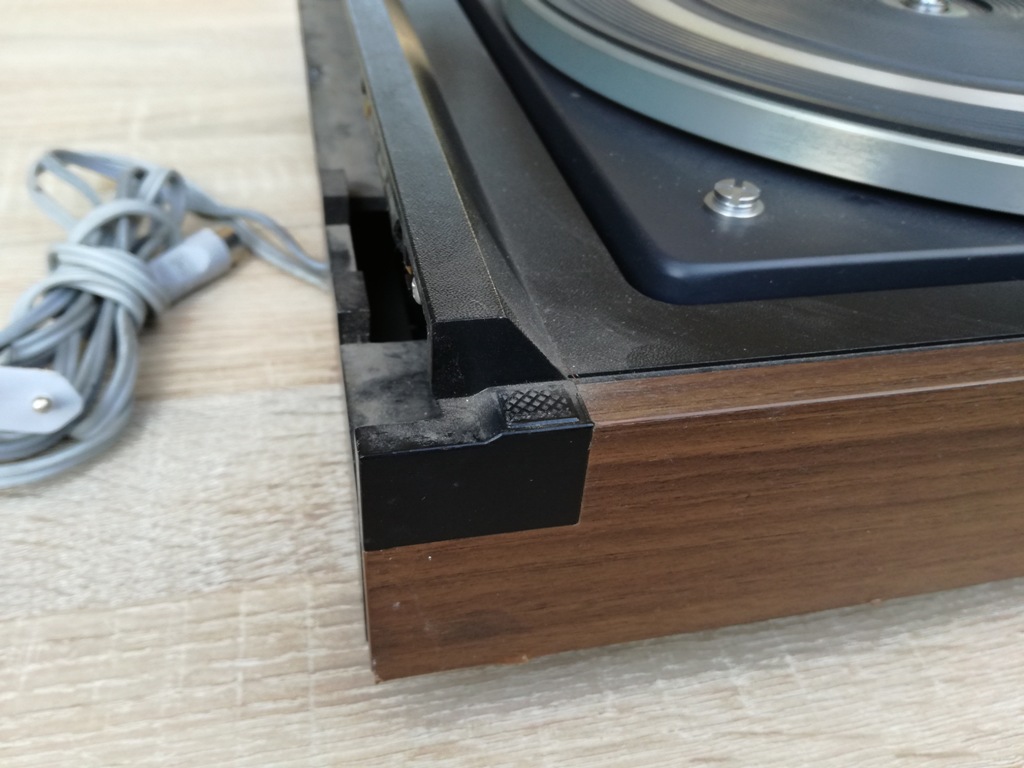

Gramofon zakurzony. Pewnie trochę czasu stał nieużywany.
Gramofon zakurzony. Pewnie trochę czasu stał nieużywany.

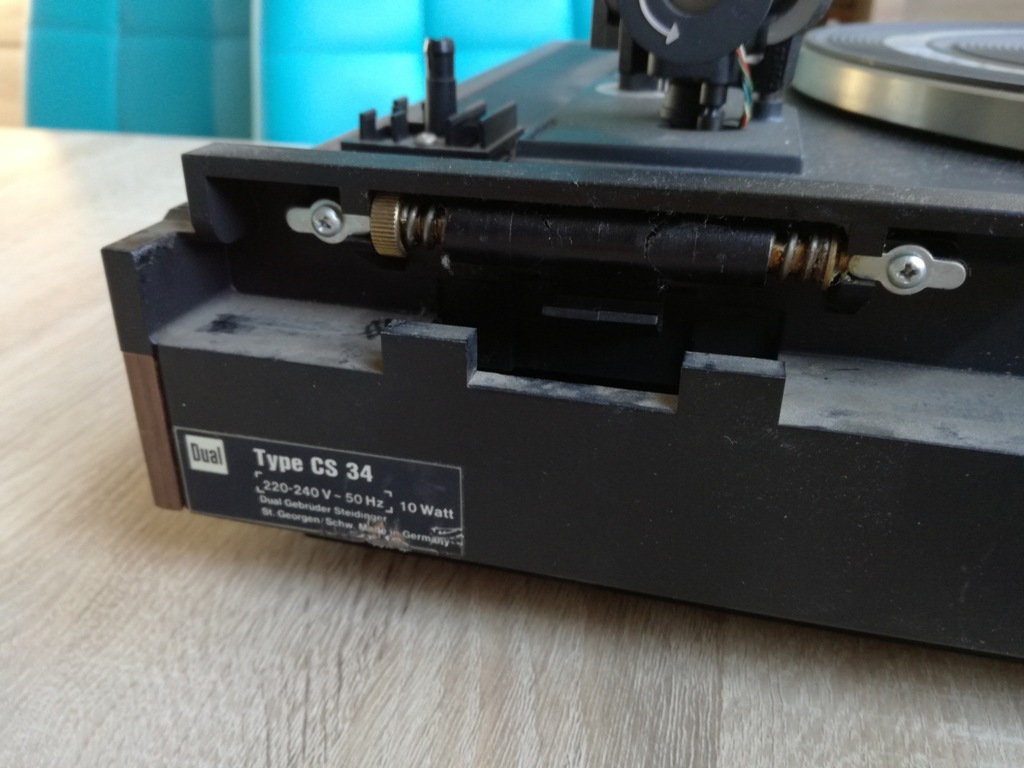

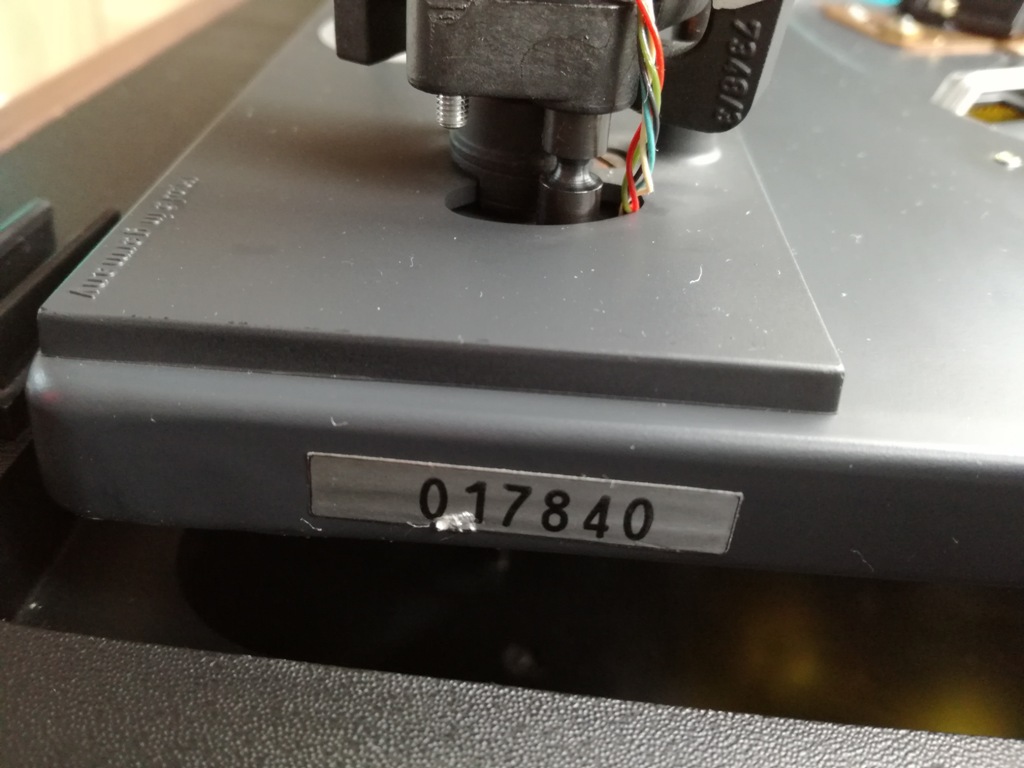

Nr seryjny: 017840 wskazuje na dość wczesny model z początku produkcji. Może nawet 1974 rok. Widać to też po kilku szczegółach, które wyglądają inaczej jak w późniejszych egzemplarzach tego modelu
Nr seryjny: 017840 wskazuje na dość wczesny model z początku produkcji. Może nawet 1974 rok. Widać to też po kilku szczegółach, które wyglądają inaczej jak w późniejszych egzemplarzach tego modelu
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#2

Post autor: olsza84 »

Pierwsze spojrzenie i od razu lekkie zaskoczenie:

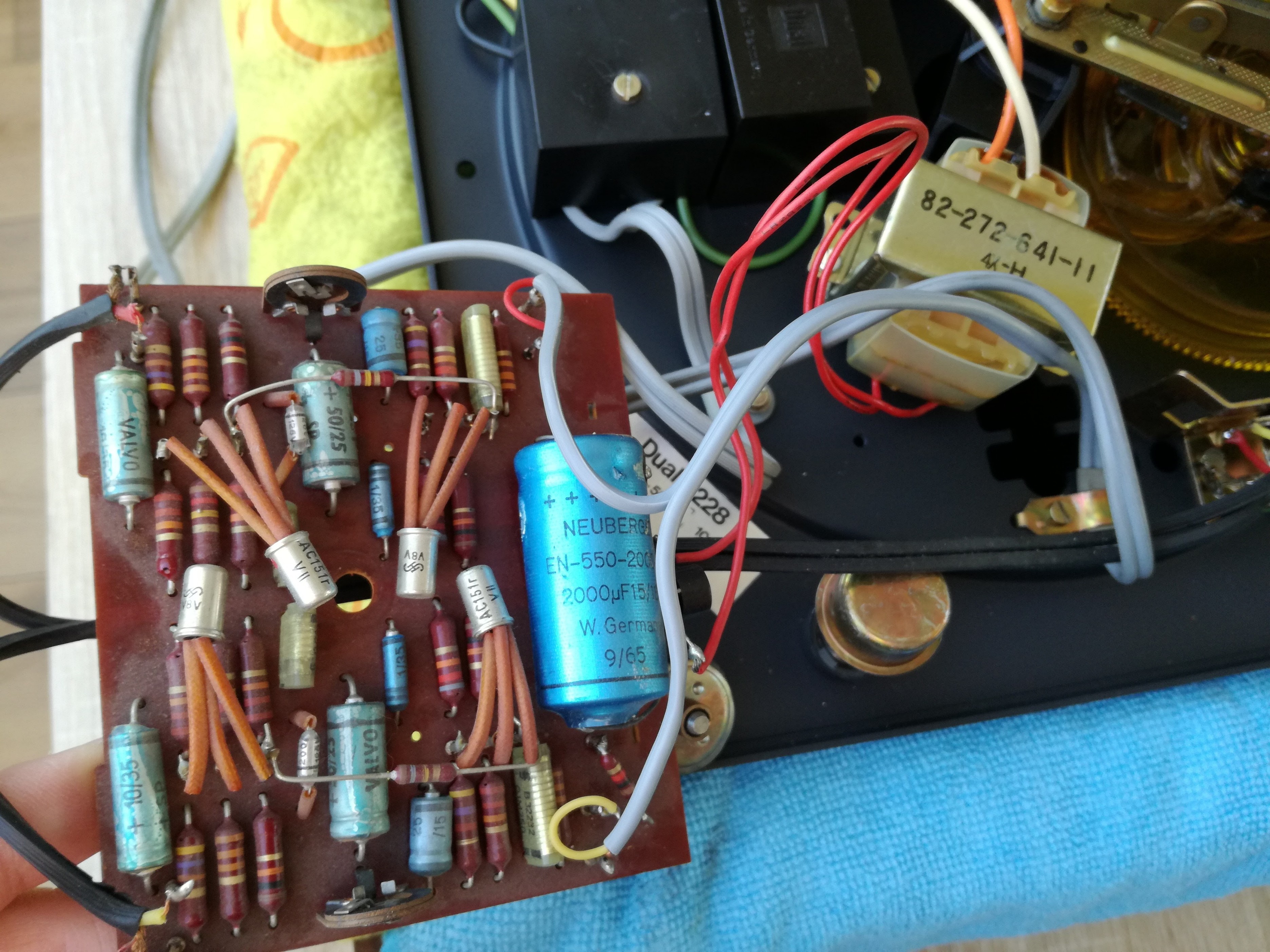

Ktoś tu już grzebał. Wbudowany przedwzmacniacz + trafo
Ktoś tu już grzebał. Wbudowany przedwzmacniacz + trafo

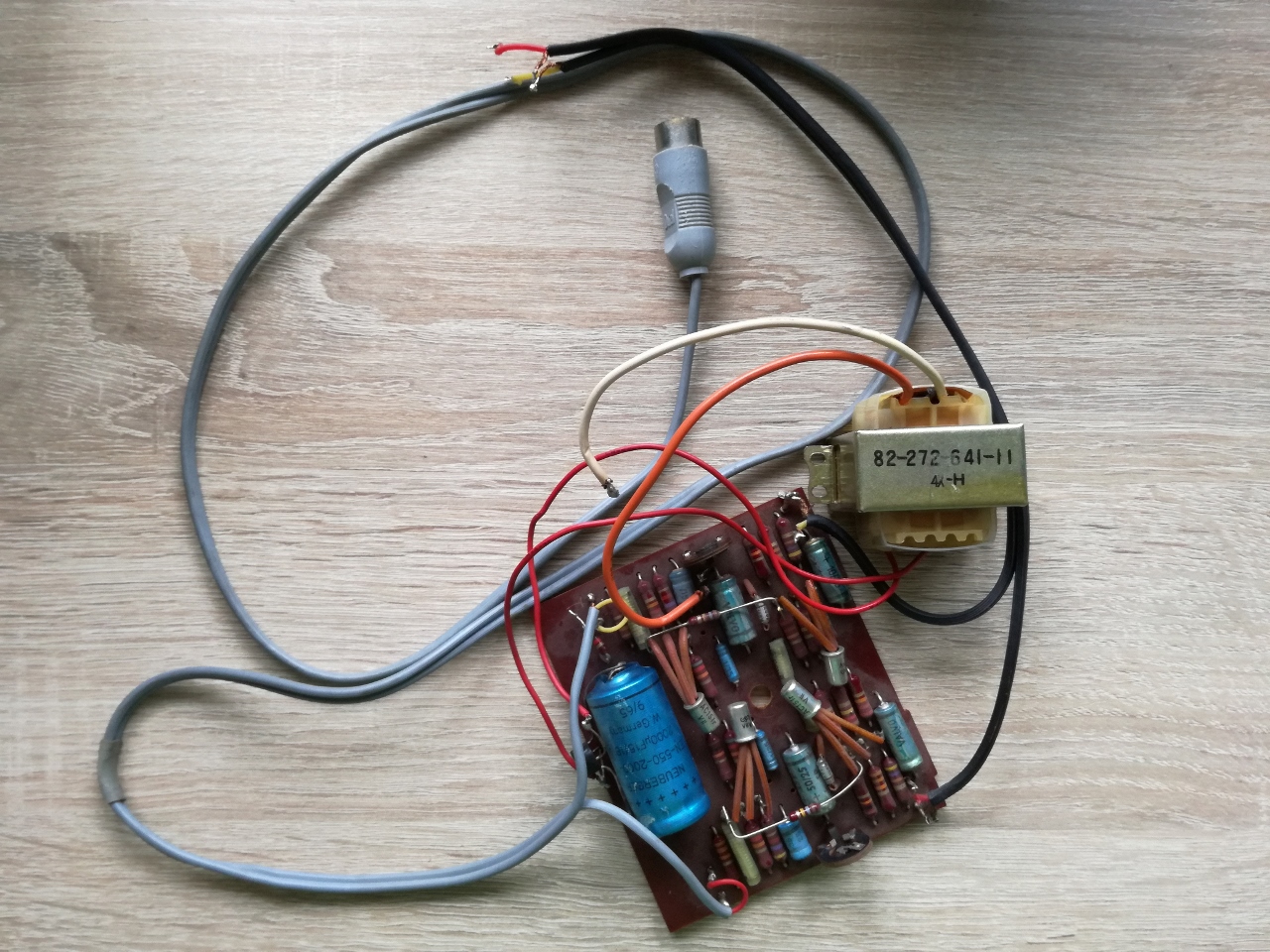

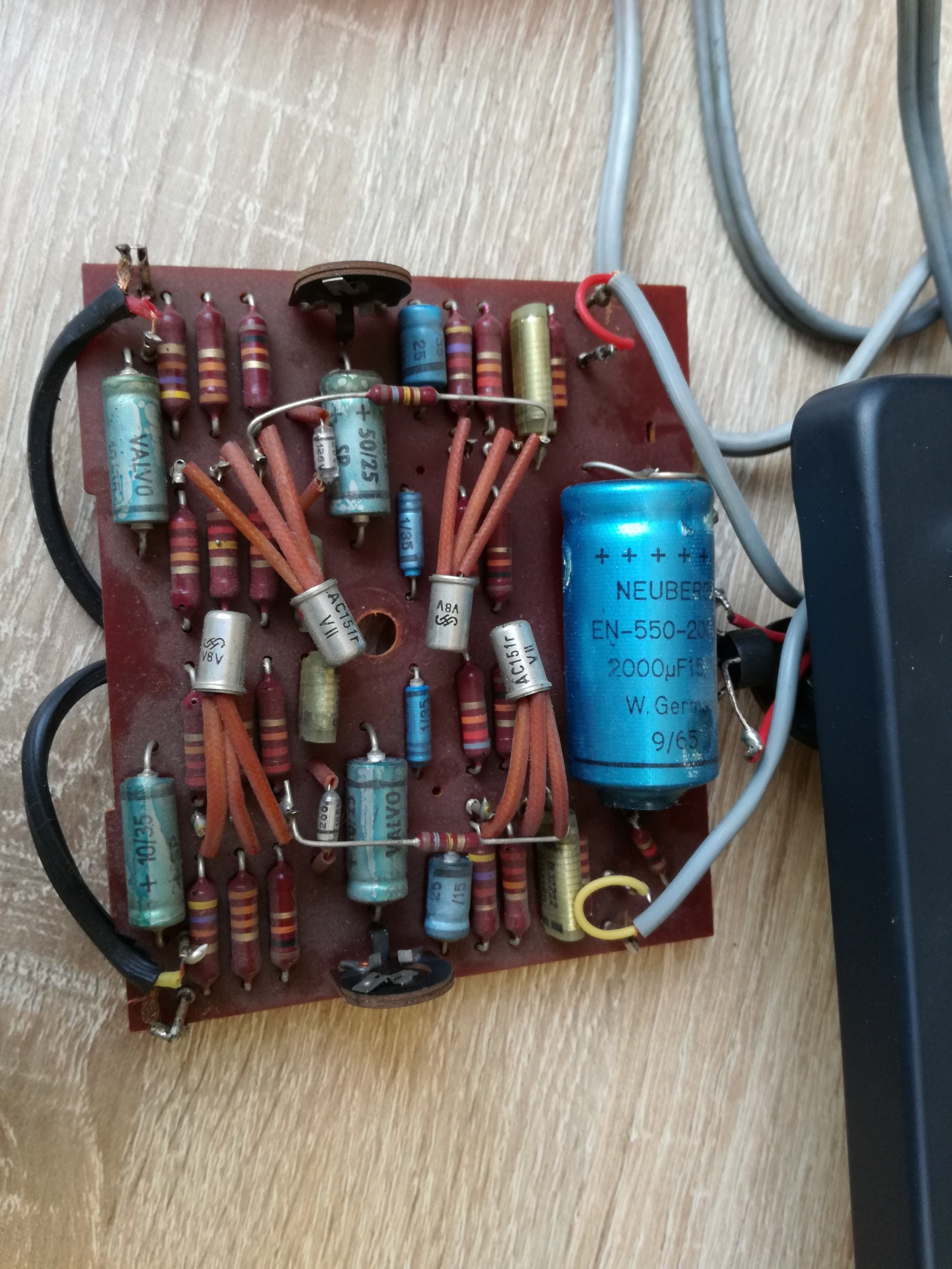

Przedwzmacniacz. Nie jest to ten typowy "dualowski"
Przedwzmacniacz. Nie jest to ten typowy "dualowski"
Zasilanie trafa od pre. Jeden kabelek ucięty.
Zasilanie trafa od pre. Jeden kabelek ucięty.
Typowe połączenie w Dualach ale lutowane zamiast oryginalnie wsuwanych konektorów. Zwarta masa kanałów. W porównaniu do 1218 doszła 5 żyła uziemienia ramienia. Brak osłony ekranującej - kolejny przykład grzebania ;)
Typowe połączenie w Dualach ale lutowane zamiast oryginalnie wsuwanych konektorów. Zwarta masa kanałów. W porównaniu do 1218 doszła 5 żyła uziemienia ramienia. Brak osłony ekranującej - kolejny przykład grzebania ;)

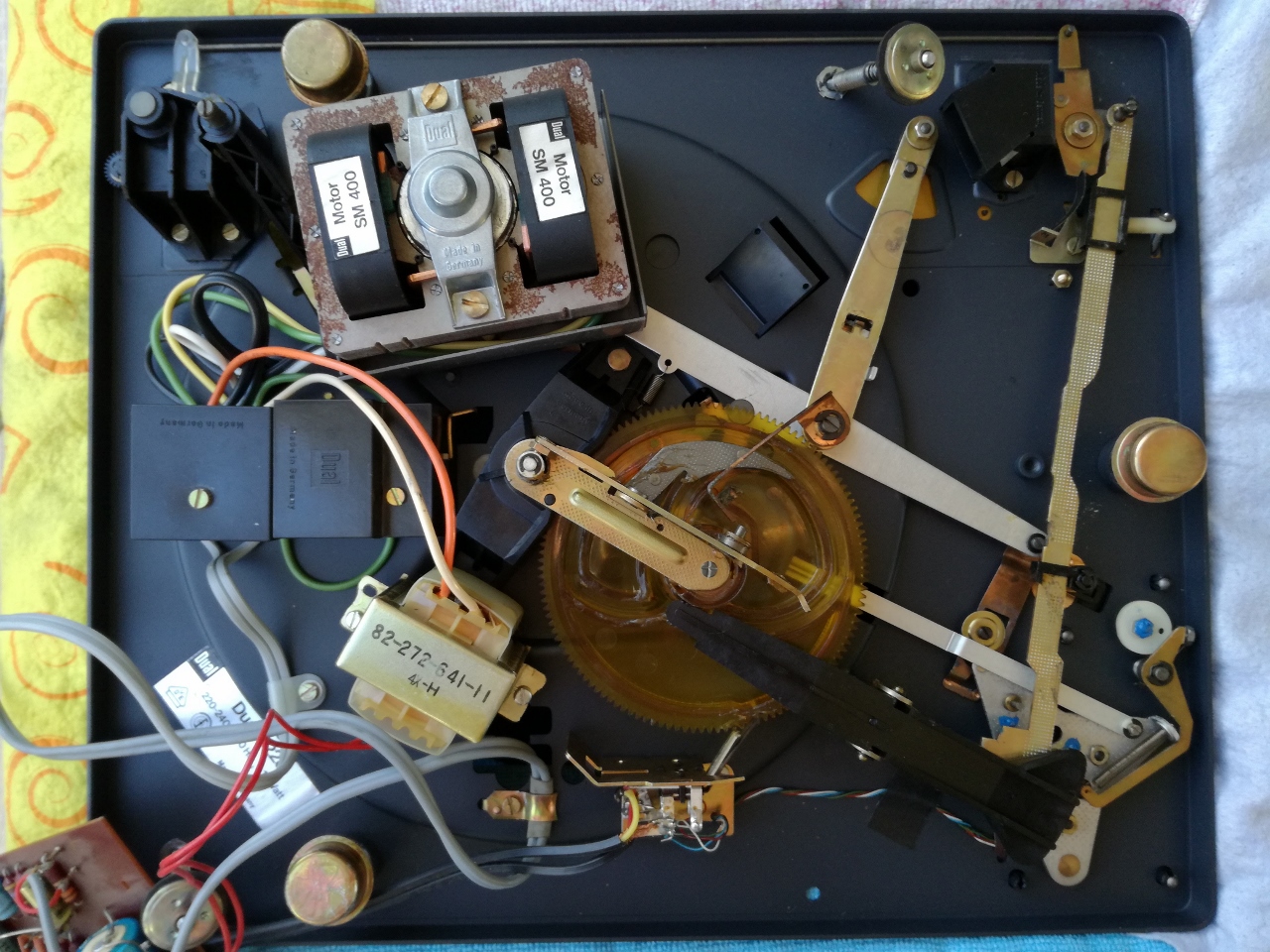

Mechanika została przeprojektowana i uproszczona względem 1218. Zamiast 4 osobnych dźwigni są tylko 2. Jedna dźwignia została zintegrowana i odpowiada za realizowanie aż 3 funkcji. Ustawienie rozmiaru płyty uzależnione jest od ustawienia obrotów. W 1218 mogliśmy ustawić wszystko niezależnie. Widzimy też lustro stroboskopu
Mechanika została przeprojektowana i uproszczona względem 1218. Zamiast 4 osobnych dźwigni są tylko 2. Jedna dźwignia została zintegrowana i odpowiada za realizowanie aż 3 funkcji. Ustawienie rozmiaru płyty uzależnione jest od ustawienia obrotów. W 1218 mogliśmy ustawić wszystko niezależnie. Widzimy też lustro stroboskopu
Mostek łożyska talerza plastikowy i dodatkowo zintegrowany z ośką koła sterującego
Mostek łożyska talerza plastikowy i dodatkowo zintegrowany z ośką koła sterującego
Główna dźwignia sterująca też plastikowa
Główna dźwignia sterująca też plastikowa

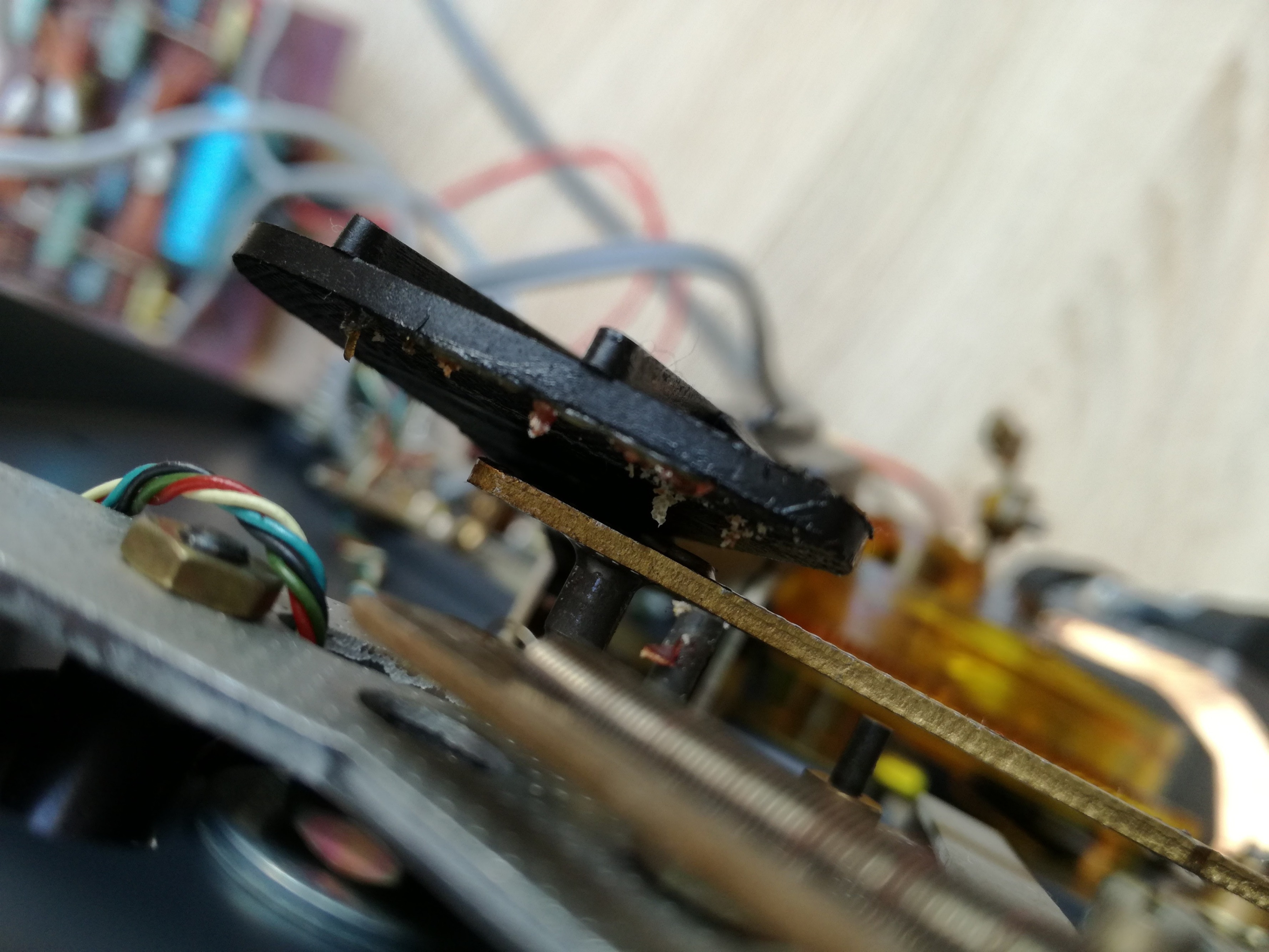

Tu widzimy resztki Steuerpimpel'a, które stworzyły na dźwigni stalaktyty :)
Tu widzimy resztki Steuerpimpel'a, które stworzyły na dźwigni stalaktyty :)
Ostatnio zmieniony 23 cze 2017, 09:57 przez olsza84, łącznie zmieniany 1 raz.
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#3

Post autor: olsza84 »

No to jedziemy dalej...

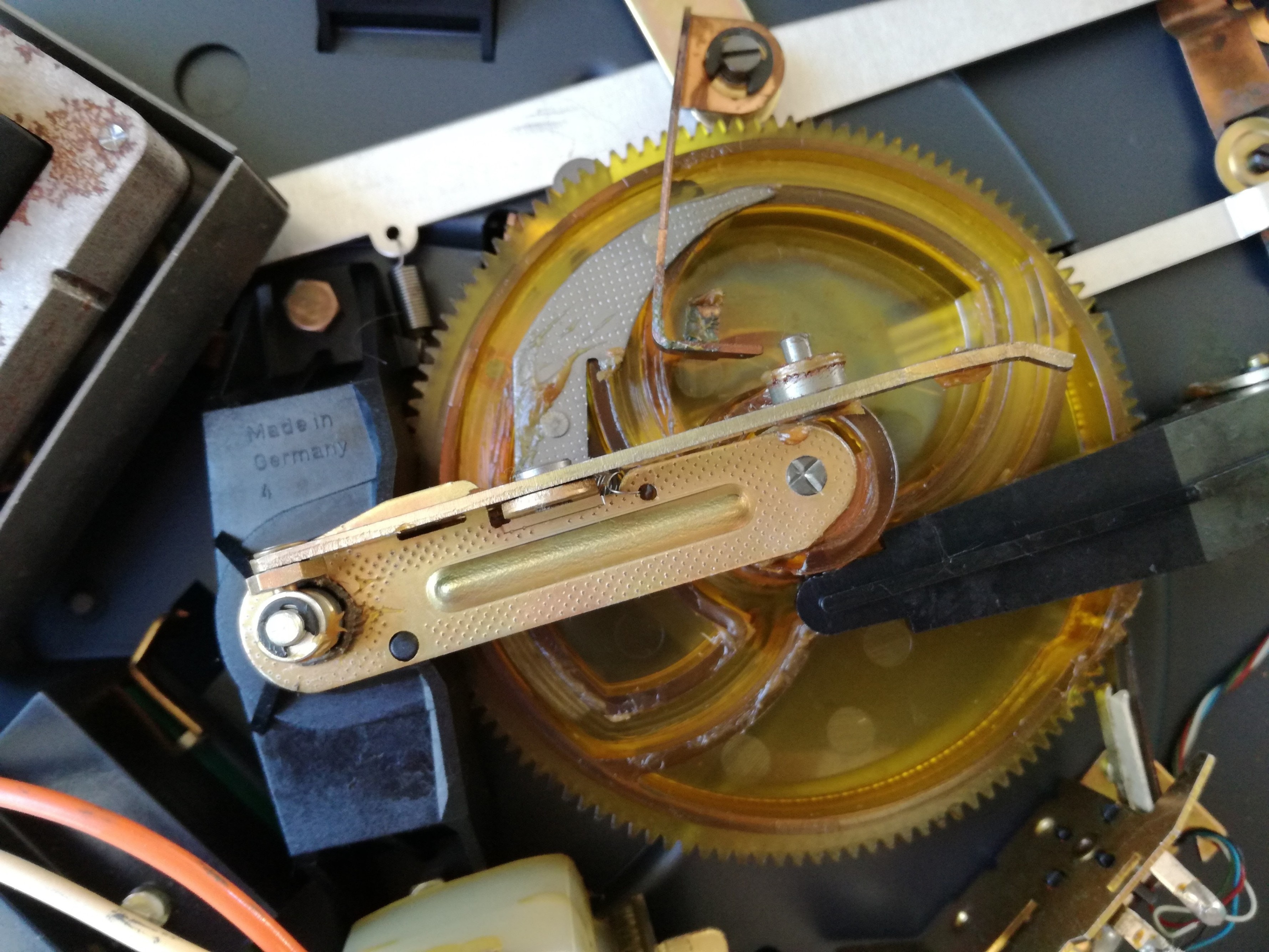

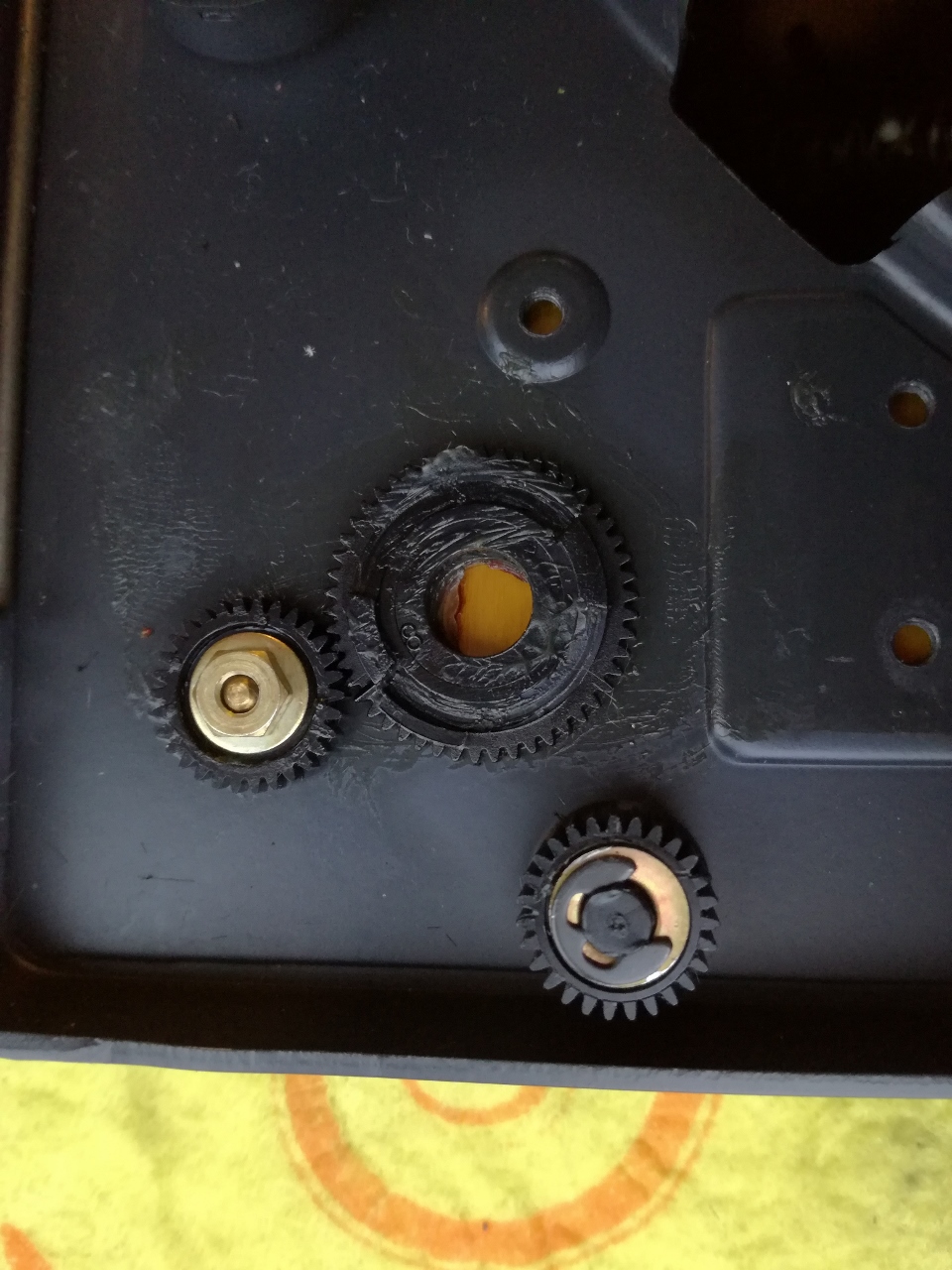

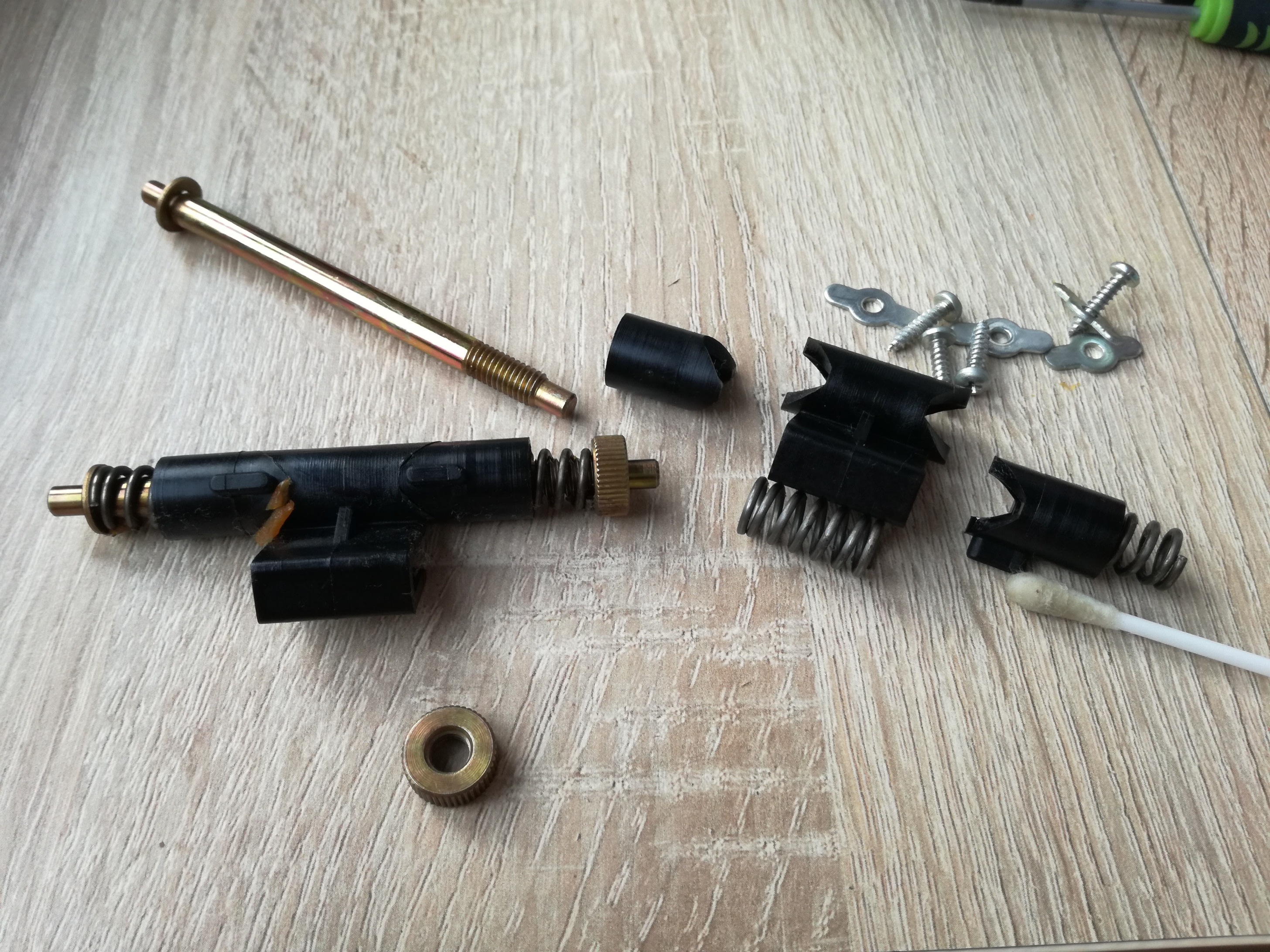

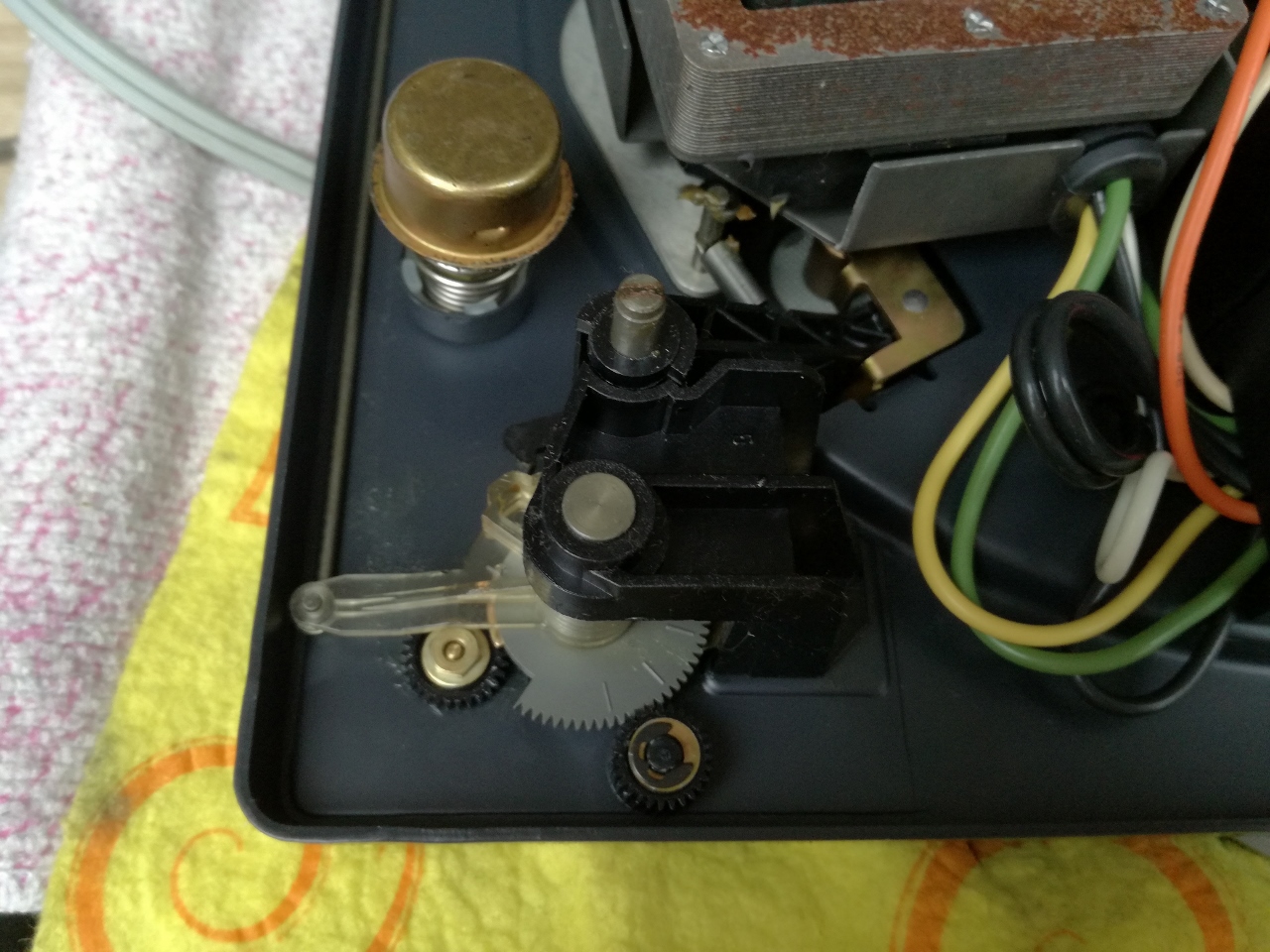

Mechanizm zmiany obrotów. Cały plastikowy. Dodano 2 dodatkowe koła zębate w związku z regulacją wysokości kółka idlera. Jest teraz zdecydowanie wygodniej regulować tą wysokość.
Mechanizm zmiany obrotów. Cały plastikowy. Dodano 2 dodatkowe koła zębate w związku z regulacją wysokości kółka idlera. Jest teraz zdecydowanie wygodniej regulować tą wysokość.
Demontaż...
Demontaż...
...i do czyszczenia i ponownego smarowania.
...i do czyszczenia i ponownego smarowania.

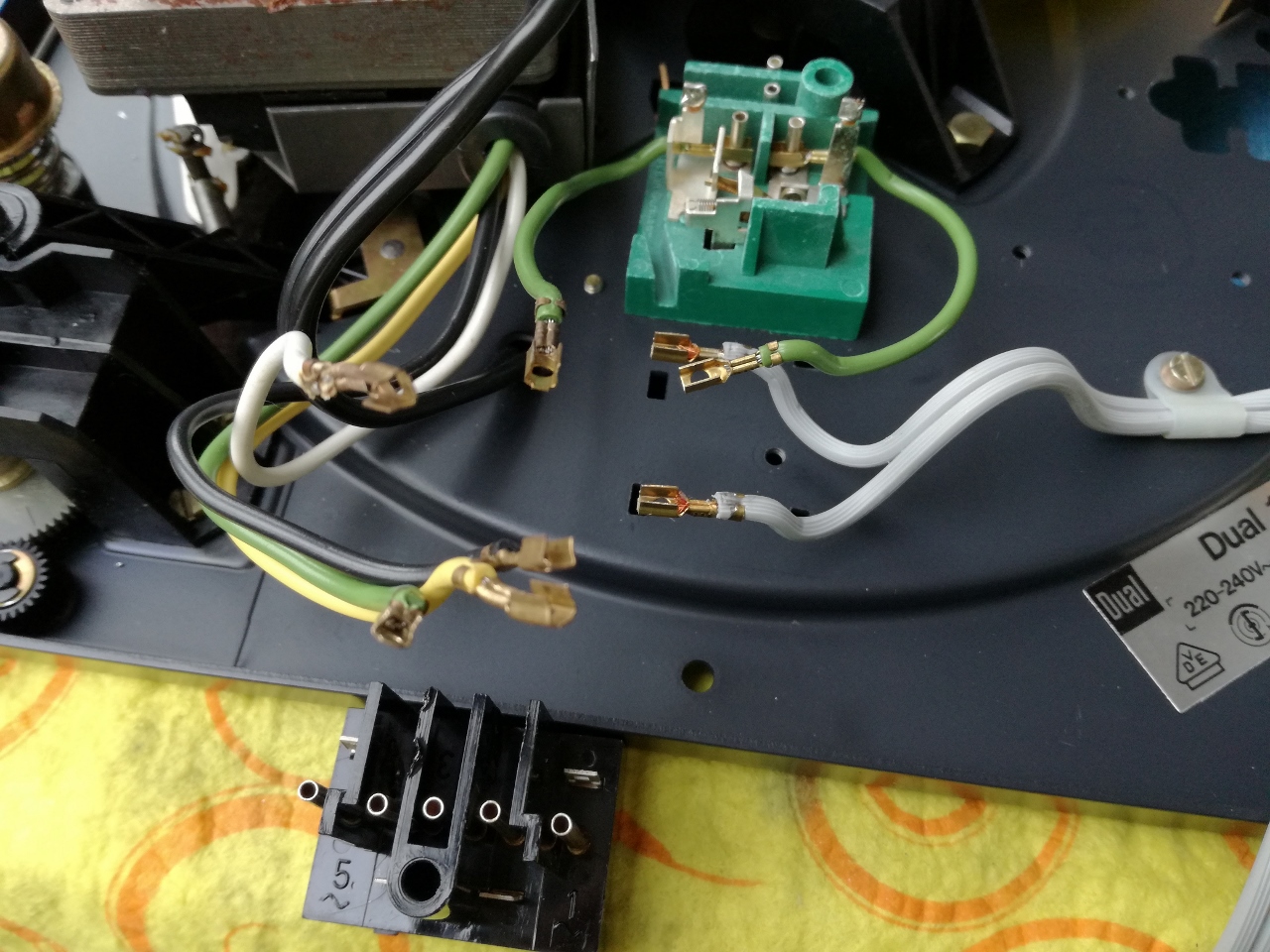

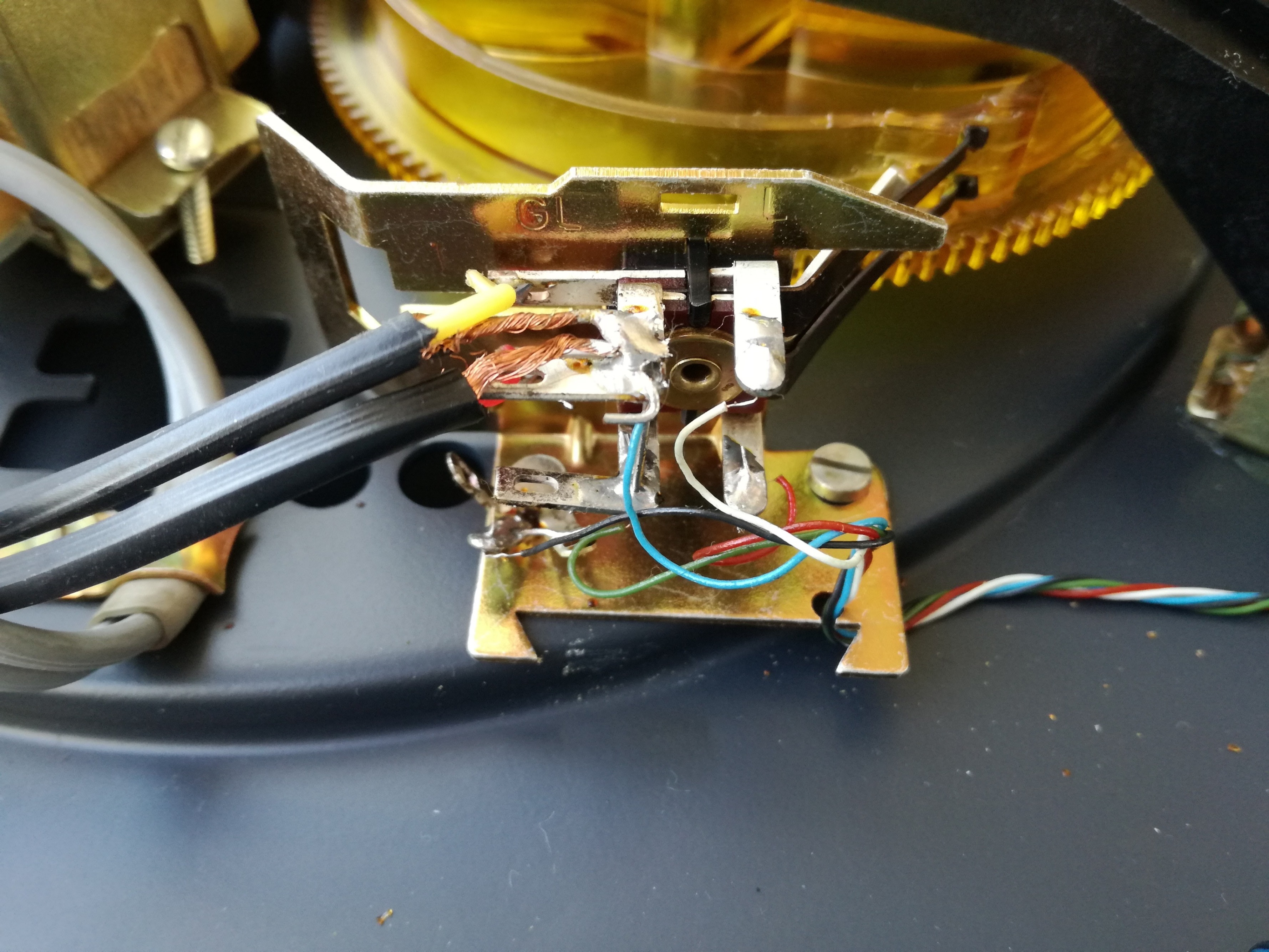

Zasilanie. Przewody od trafa zasilającego przedwzmacniacz ktoś zlutował i połączył z innymi. Ehh...ile się namęczyłem żeby to wyciągnąć i odseparować.
Zasilanie. Przewody od trafa zasilającego przedwzmacniacz ktoś zlutował i połączył z innymi. Ehh...ile się namęczyłem żeby to wyciągnąć i odseparować.
Odlutowałem przewody idące z pre.
Odlutowałem przewody idące z pre.
Wycięty przedwzmacniacz wraz z trafem. Już nie będzie potrzebny.
Wycięty przedwzmacniacz wraz z trafem. Już nie będzie potrzebny.
Rozłączyłem okablowanie żeby łatwiej wszystko wyczyścić - konektory a przede wszystkim piny w kostce zasilającej.
Rozłączyłem okablowanie żeby łatwiej wszystko wyczyścić - konektory a przede wszystkim piny w kostce zasilającej.

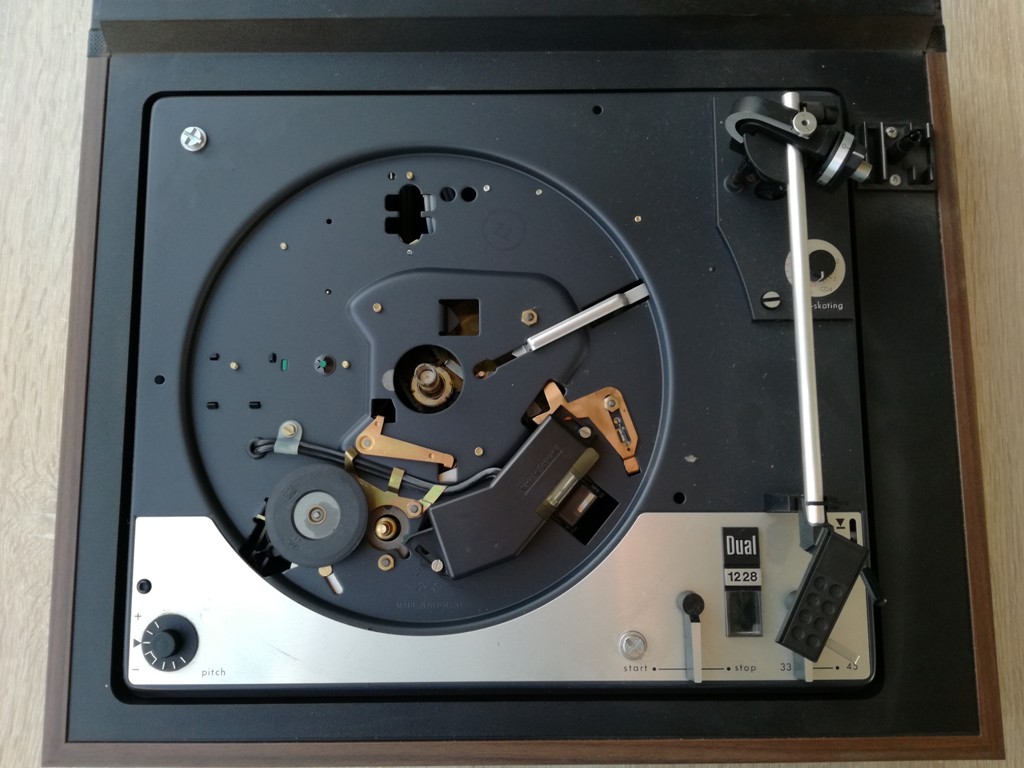

Tak wyglądała całość przed rozpoczęciem prac...
Tak wyglądała całość przed rozpoczęciem prac...

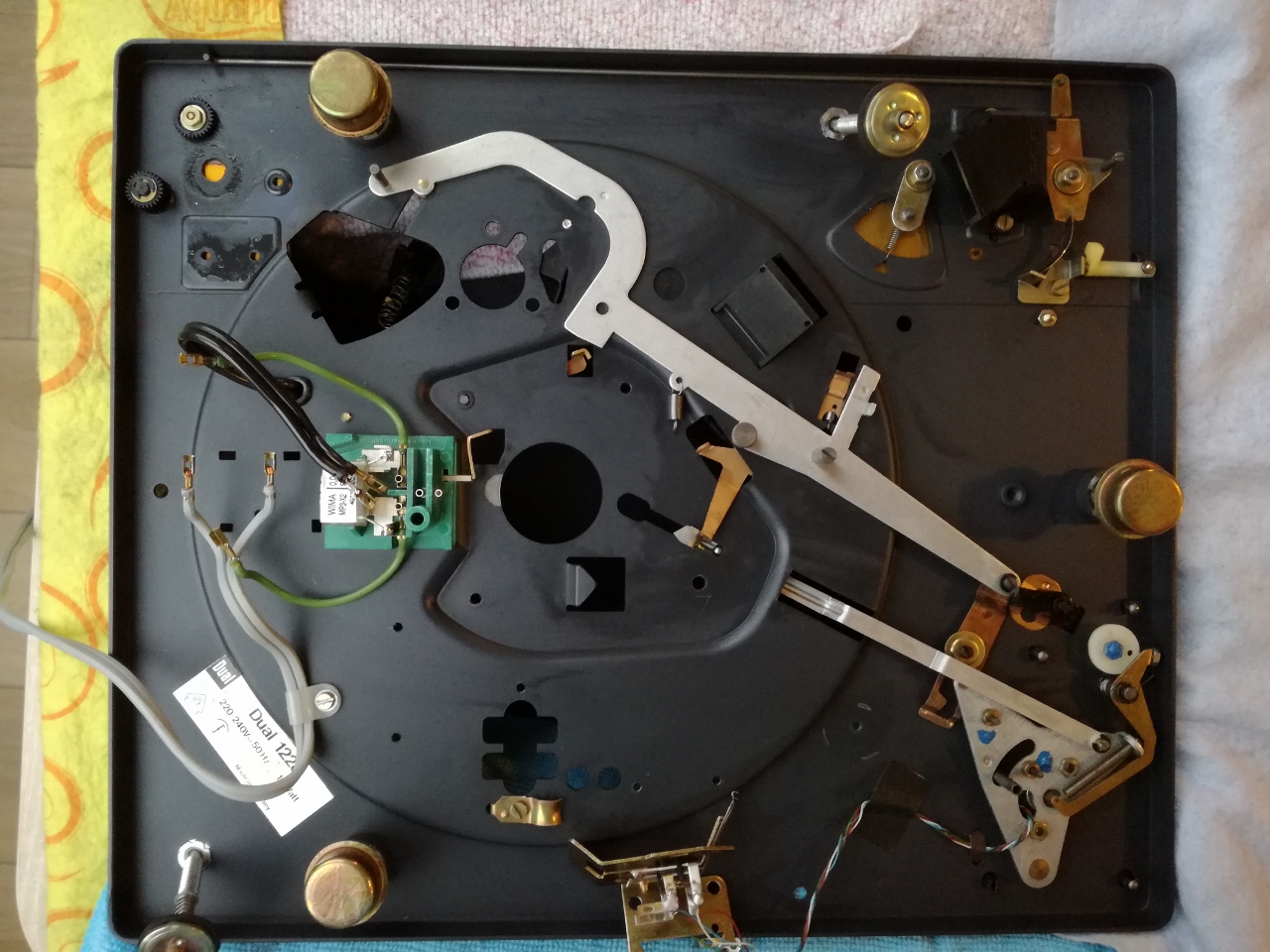

a tak po demontażu wszystkich niezbędnych rzeczy.
a tak po demontażu wszystkich niezbędnych rzeczy.
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
masterwilo
Posty: 163
Rejestracja: 13 lis 2015, 14:13
Gramofon: Technics SL-Q2

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#4

Post autor: masterwilo »

:clap:
Technics SL-Q2 + SONY F550ES + Dali 104
http://www.discogs.com/user/masterwilo/ ... layout=big
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#5

Post autor: olsza84 »

masterwilo pisze::clap:
:handgestures-thumbupleft:
Wyjęty i rozebrany silnik. Widoczne łożyska: dolne i górne.
Wyjęty i rozebrany silnik. Widoczne łożyska: dolne i górne.
Żeby rozebrać dolne łożysko nie trzeba nic rozwiercać. Lustro łożyska w bardzo dobrym stanie. Nie wyrobione. Łożysko wyczyszczone i gąbki nasączone olejem. Po złożeniu wlałem jeszcze 2 dodatkowe krople oleju.
Żeby rozebrać dolne łożysko nie trzeba nic rozwiercać. Lustro łożyska w bardzo dobrym stanie. Nie wyrobione. Łożysko wyczyszczone i gąbki nasączone olejem. Po złożeniu wlałem jeszcze 2 dodatkowe krople oleju.

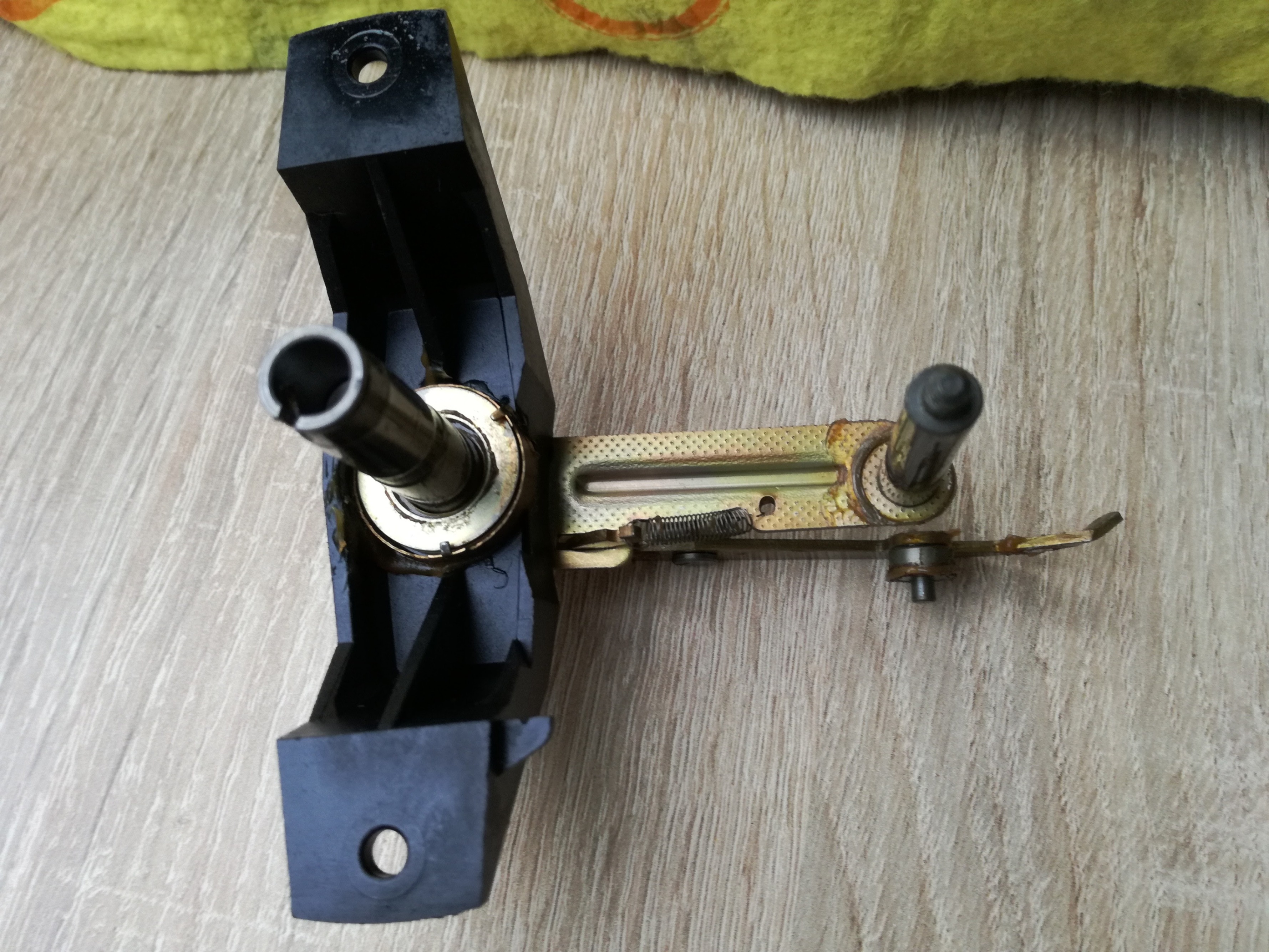

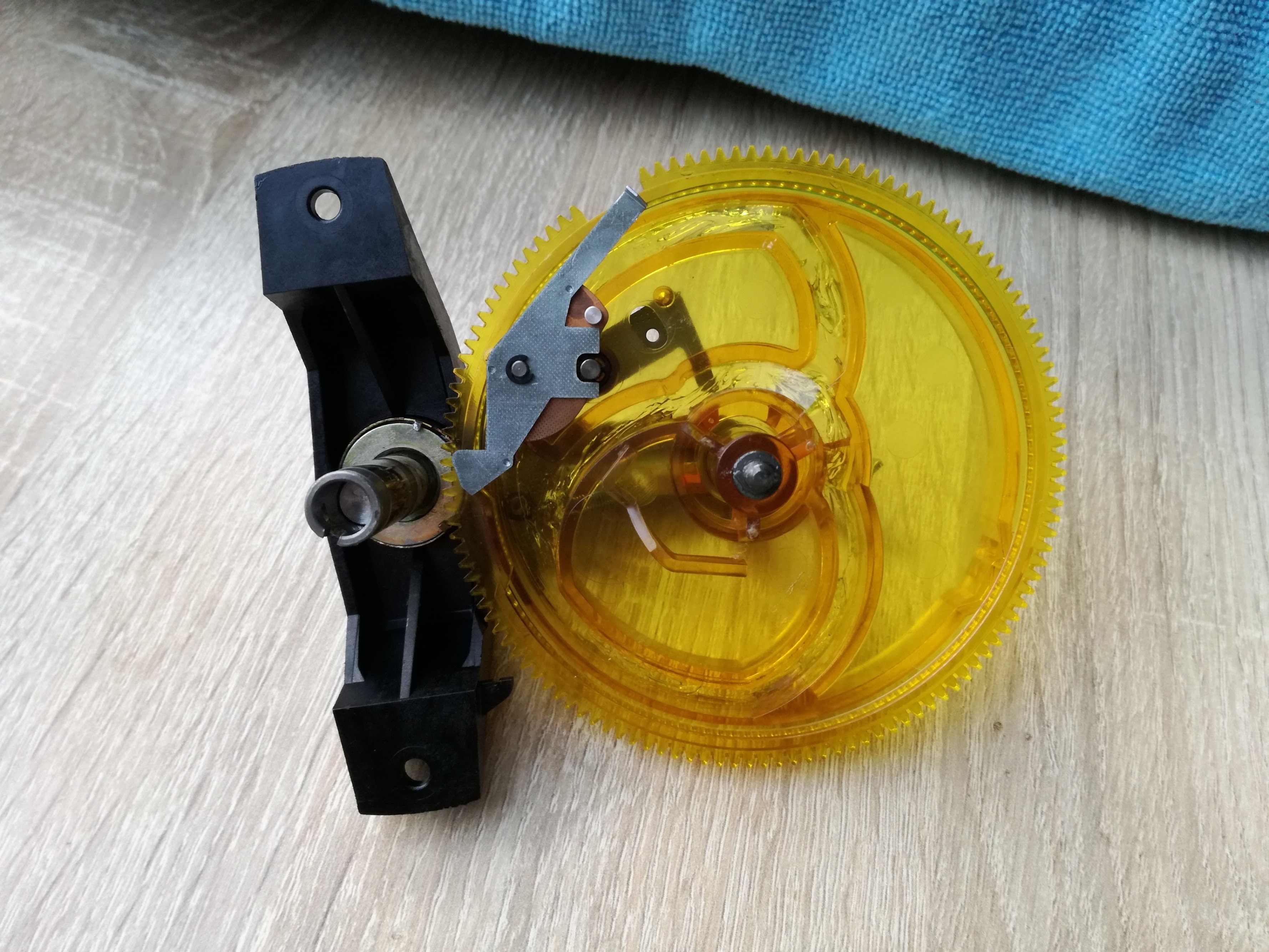

Zdjęty mostek łożyska wraz z mechanizmem zmieniarki i ośką koła sterującego
Zdjęty mostek łożyska wraz z mechanizmem zmieniarki i ośką koła sterującego

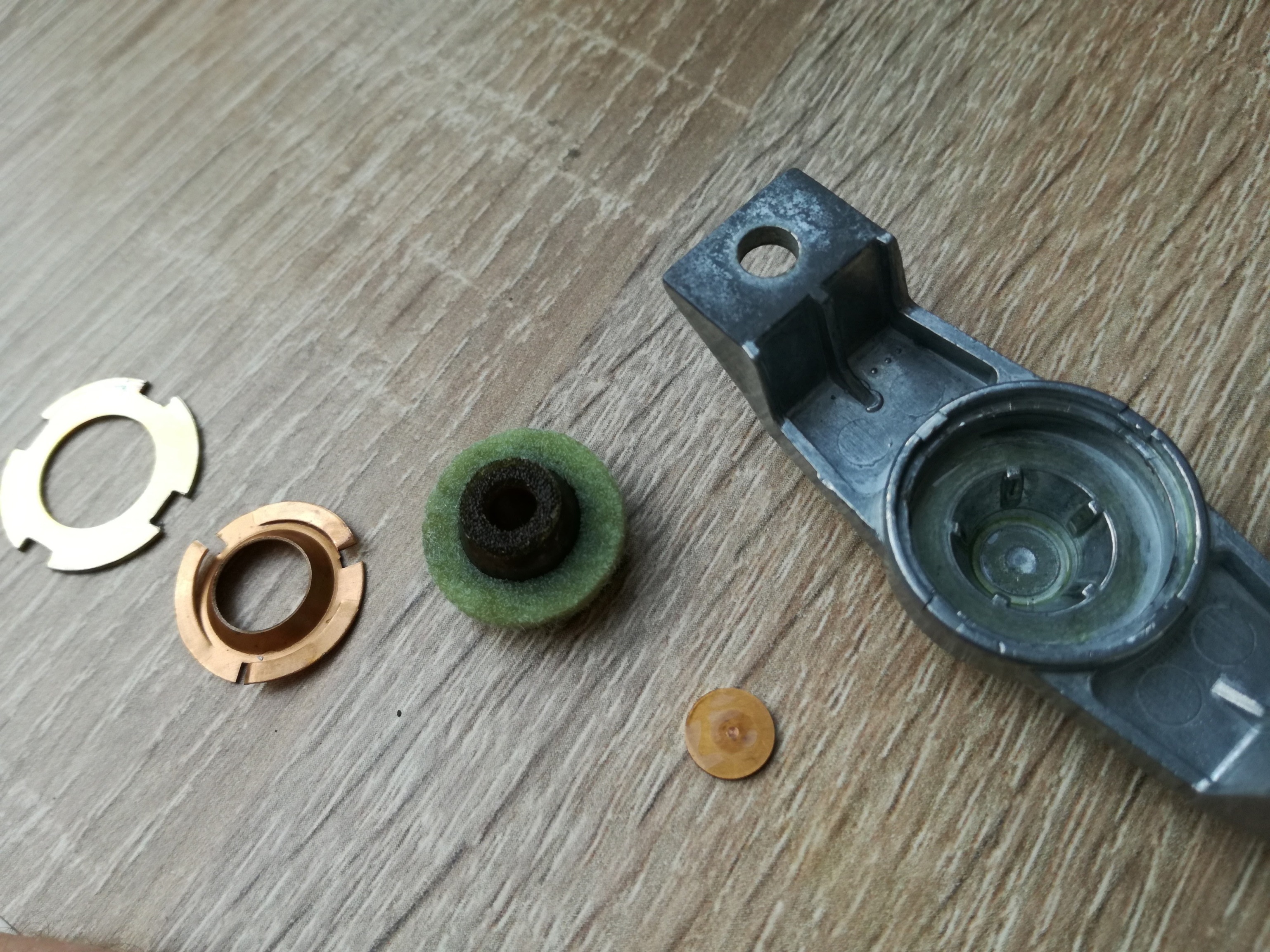

Łożyska talerza
Łożyska talerza
Wyczyszczone elementy ze starego smaru. Zostało jeszcze samo łożysko.
Wyczyszczone elementy ze starego smaru. Zostało jeszcze samo łożysko.

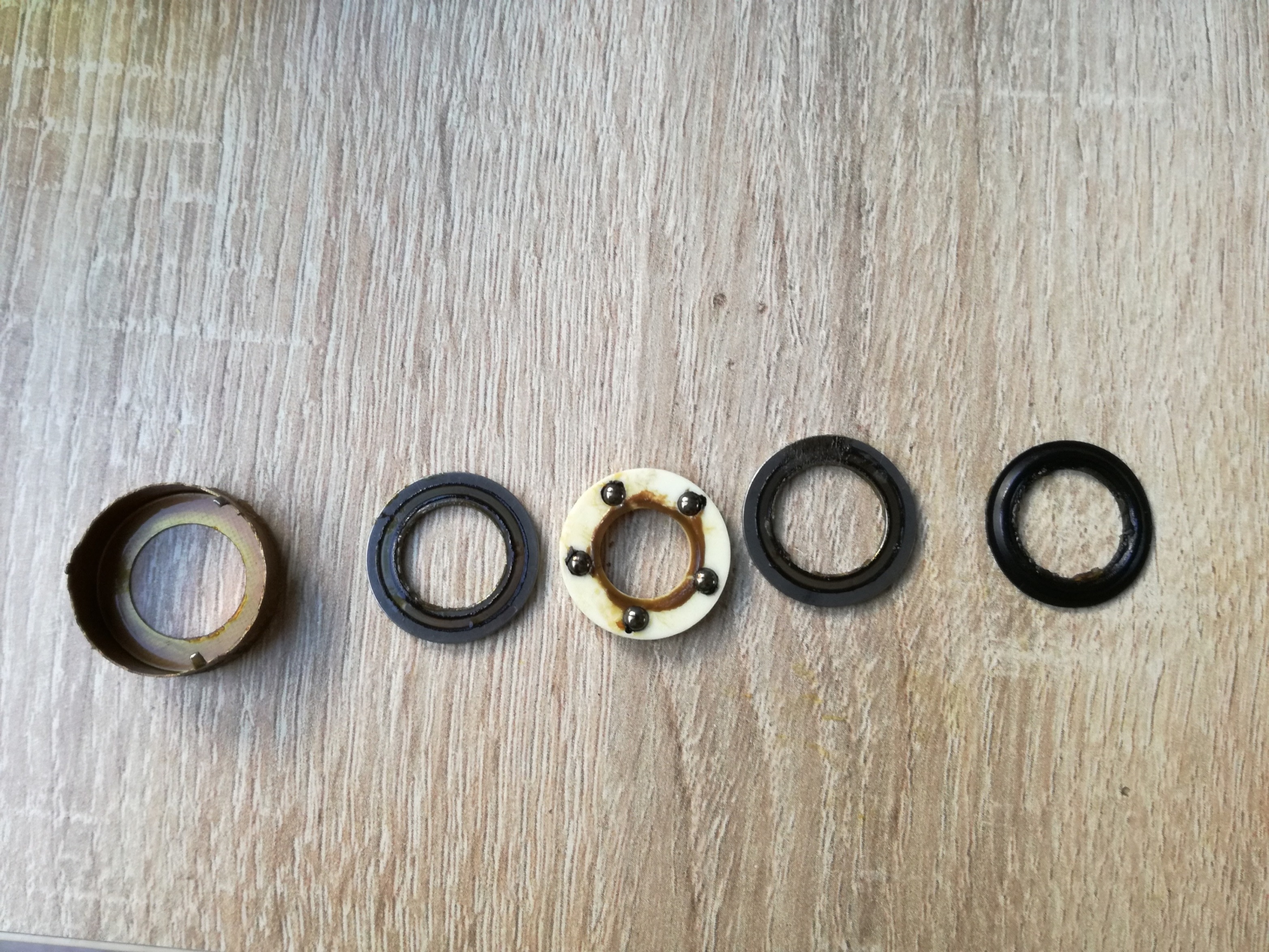

Rozebrane łożysko przed czyszczeniem. Ilość smaru minimalna. Poza tym sam smar już stwardniał.
Rozebrane łożysko przed czyszczeniem. Ilość smaru minimalna. Poza tym sam smar już stwardniał.
Wszystko wyczyszczone i świeżo nasmarowane. Gotowe do zamontowania.
Wszystko wyczyszczone i świeżo nasmarowane. Gotowe do zamontowania.
Już na swoim miejscu, łącznie z dźwignią sterującą, która również została wyczyszczona ze starego smaru.
Już na swoim miejscu, łącznie z dźwignią sterującą, która również została wyczyszczona ze starego smaru.
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#6

Post autor: olsza84 »

Jeszcze kilka rzeczy do zrobienia a później już tylko czyszczenie i regulacja.

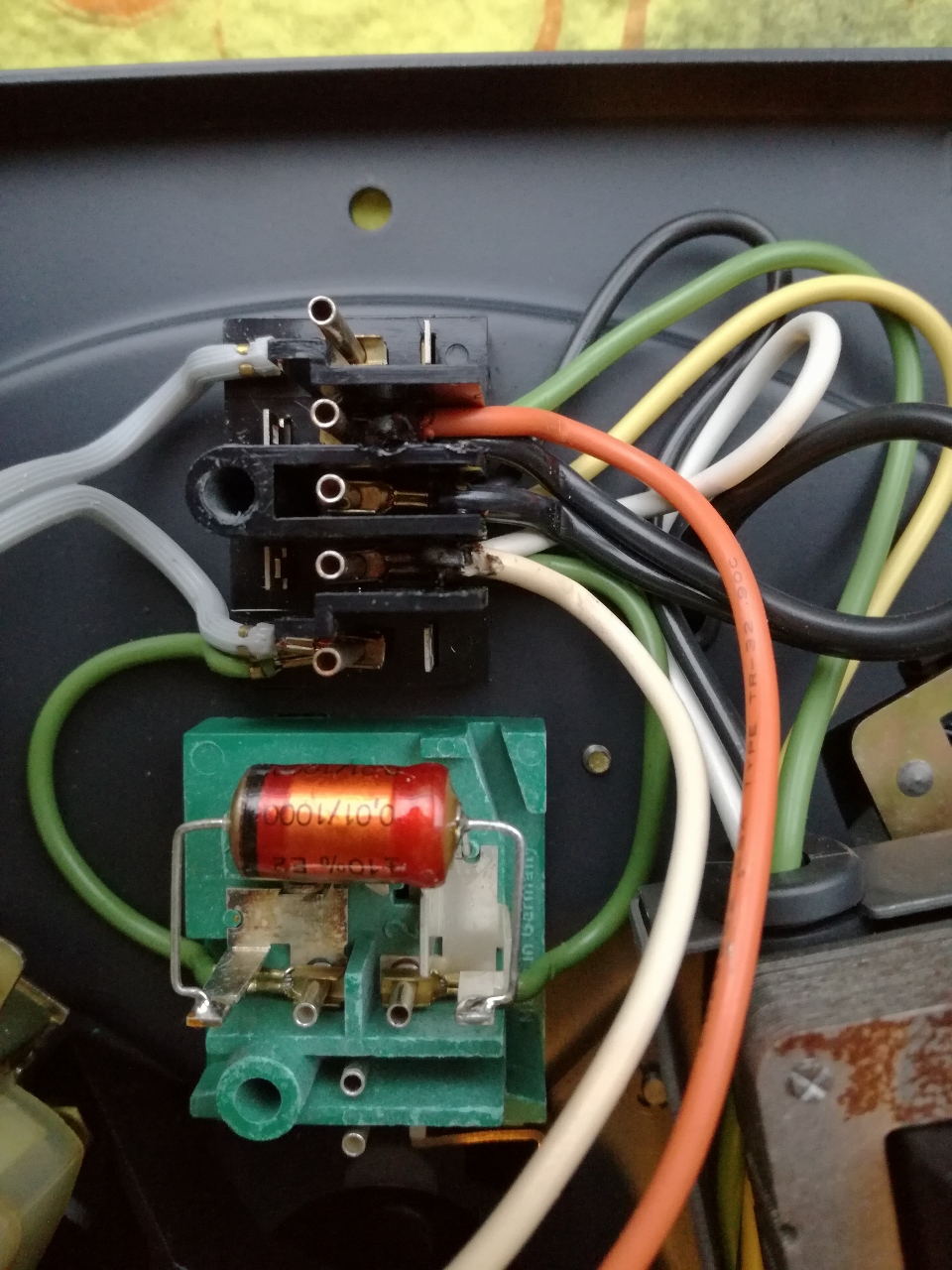

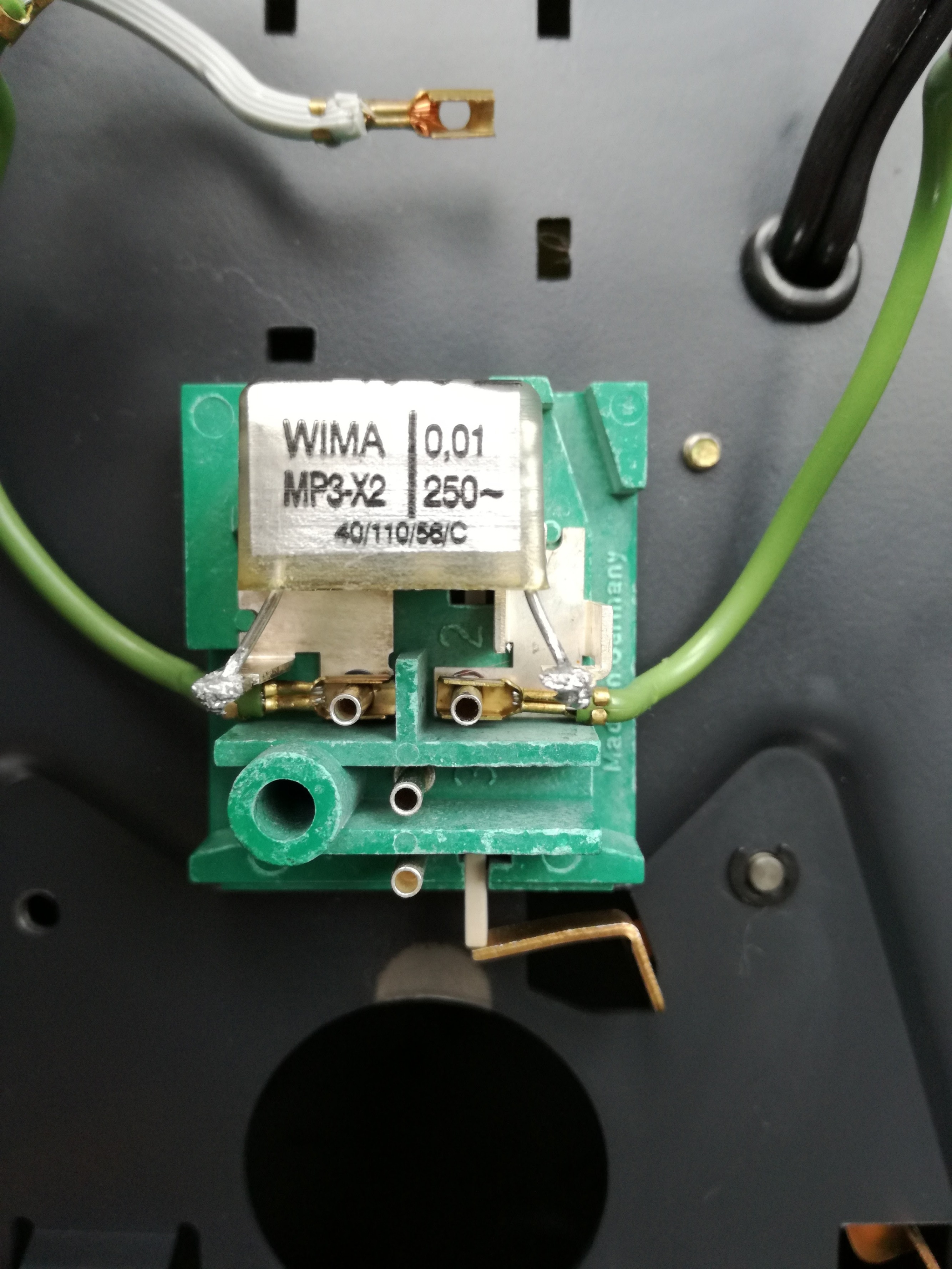

Wymieniłem kondensator przeciwzakłóceniowy na nowy - WIMA w specyfikacji X2.
Wymieniłem kondensator przeciwzakłóceniowy na nowy - WIMA w specyfikacji X2.
Punkt obowiązkowy w Dualach - nowy steuerpimpel. Oczywiście w windzie nowy olej silikonowy o gęstości 500.000.
Punkt obowiązkowy w Dualach - nowy steuerpimpel. Oczywiście w windzie nowy olej silikonowy o gęstości 500.000.
Demontaż, czyszczenie zawiasów i na koniec naoliwienie.
Demontaż, czyszczenie zawiasów i na koniec naoliwienie.

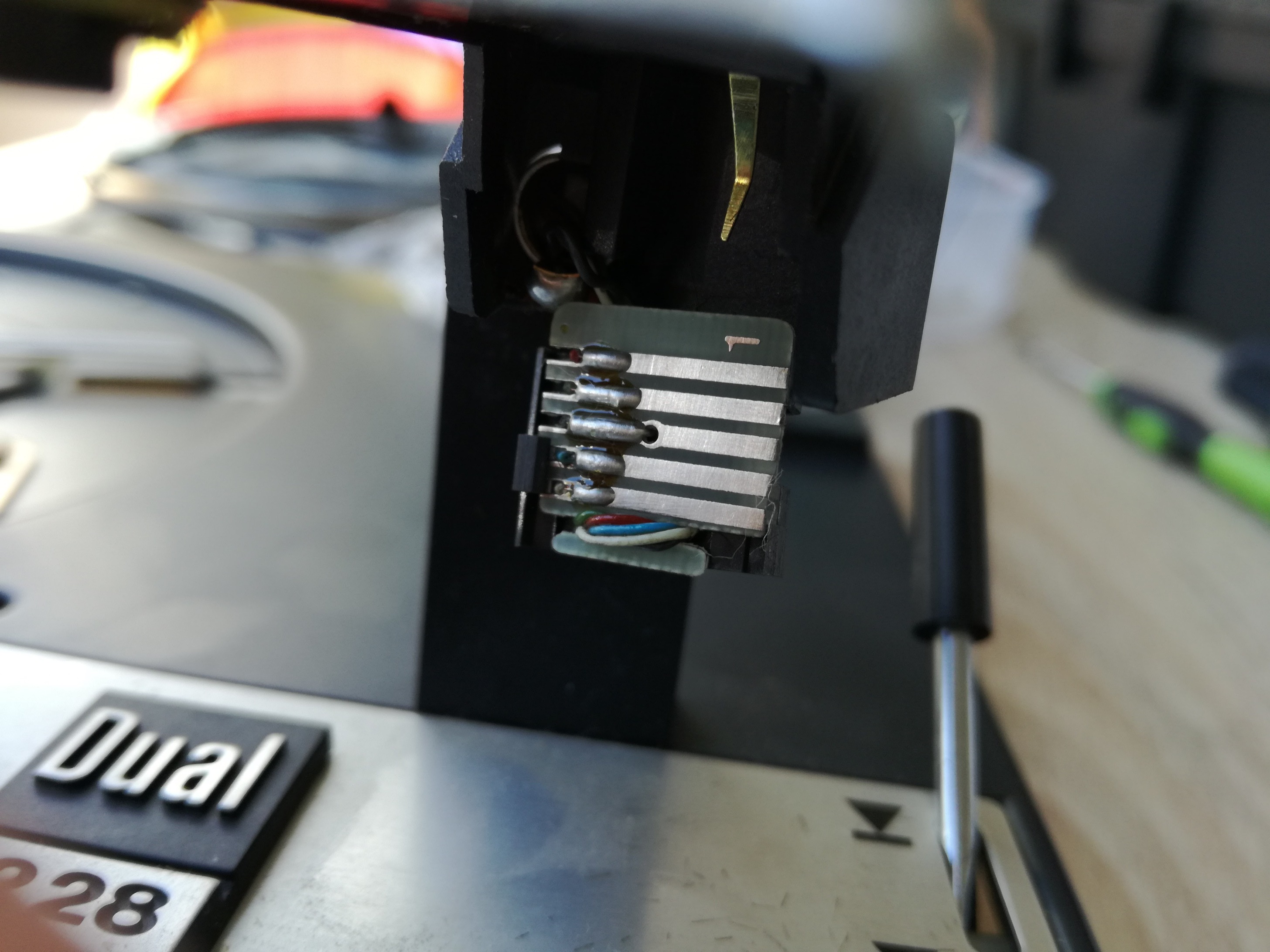

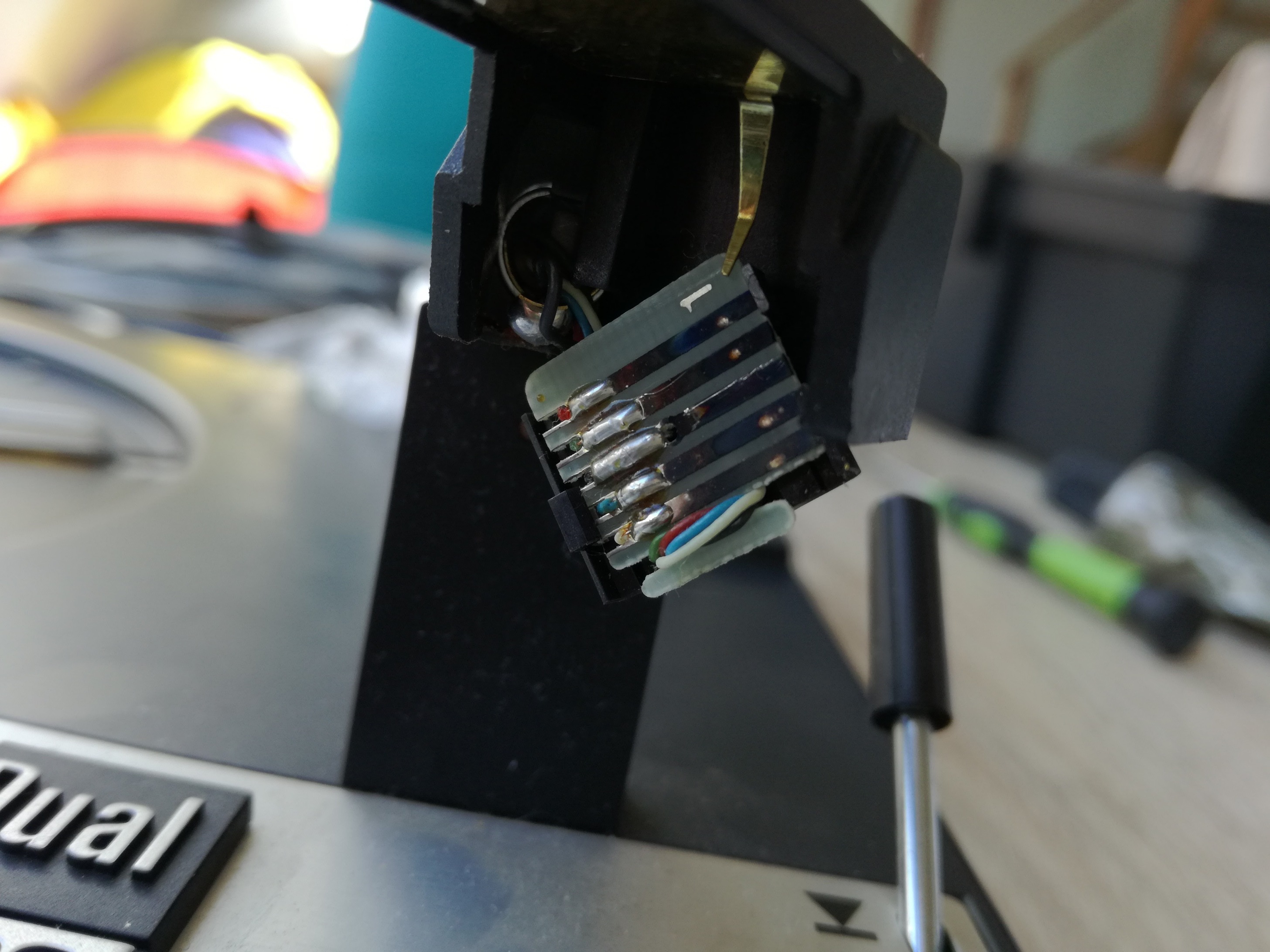

Płytka w headschellu przed czyszczeniem...
Płytka w headschellu przed czyszczeniem...
...oraz po czyszczeniu. To również punkt obowiązkowy.
...oraz po czyszczeniu. To również punkt obowiązkowy.

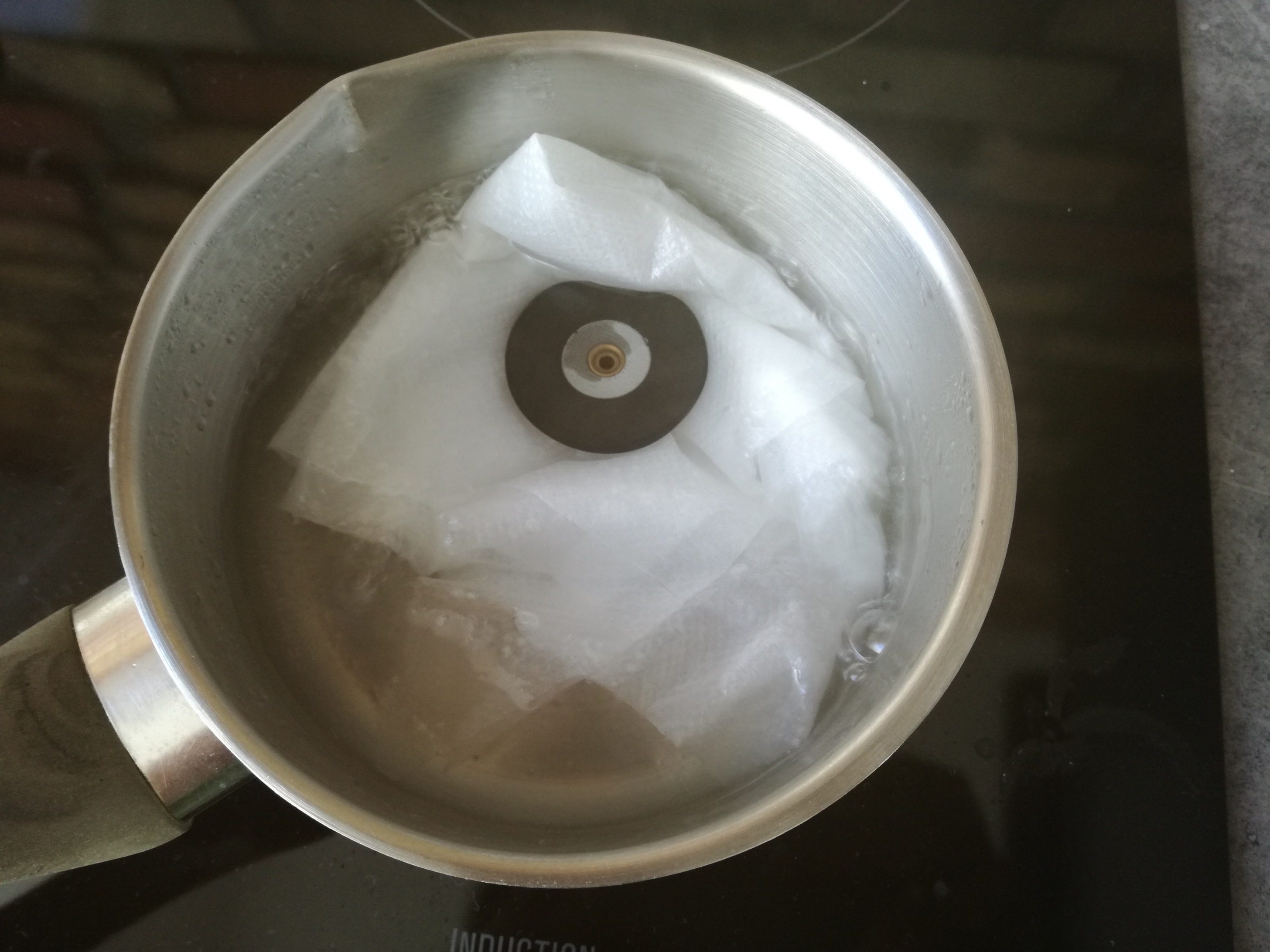

Gotowanie idlera...:)
Gotowanie idlera...:)

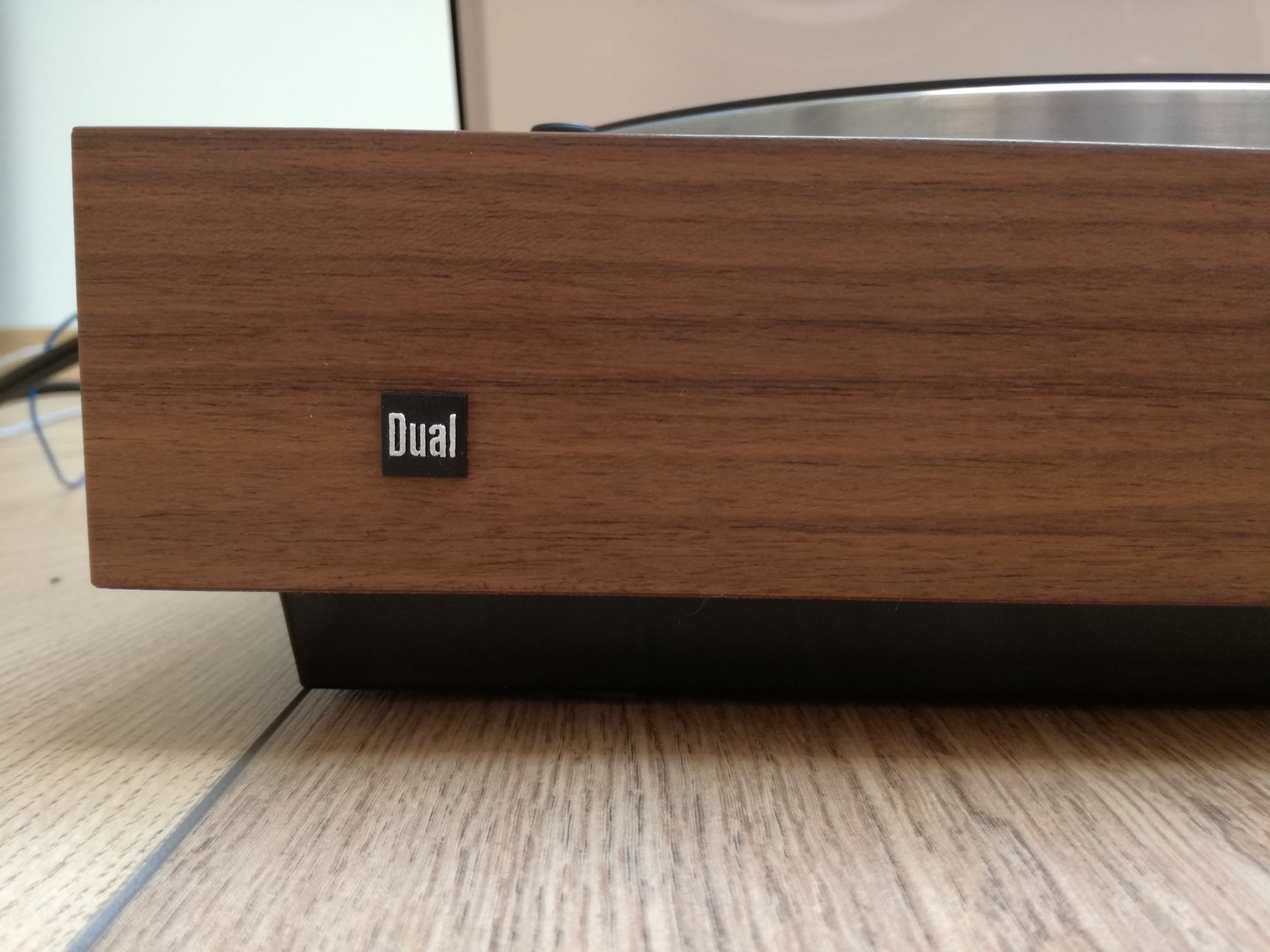

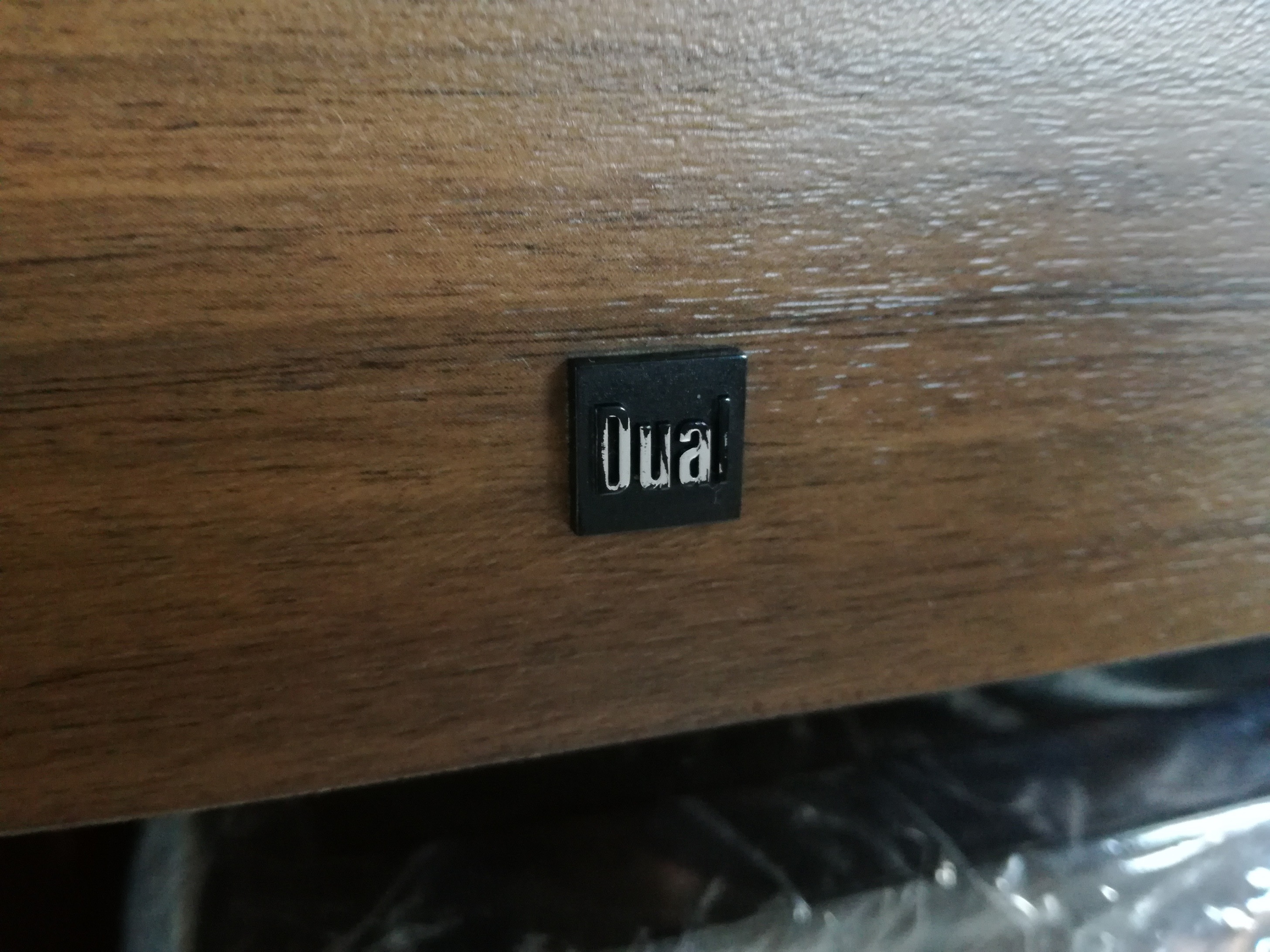

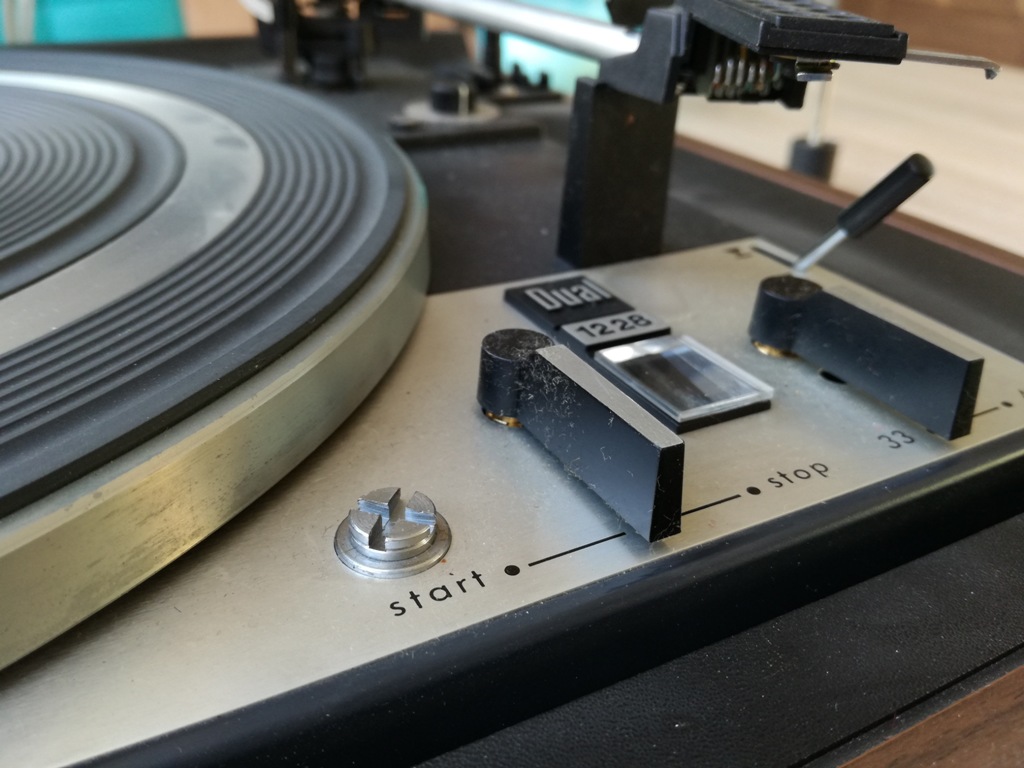

Logo już mocno wytarte. Średnio to wygląda.
Logo już mocno wytarte. Średnio to wygląda.

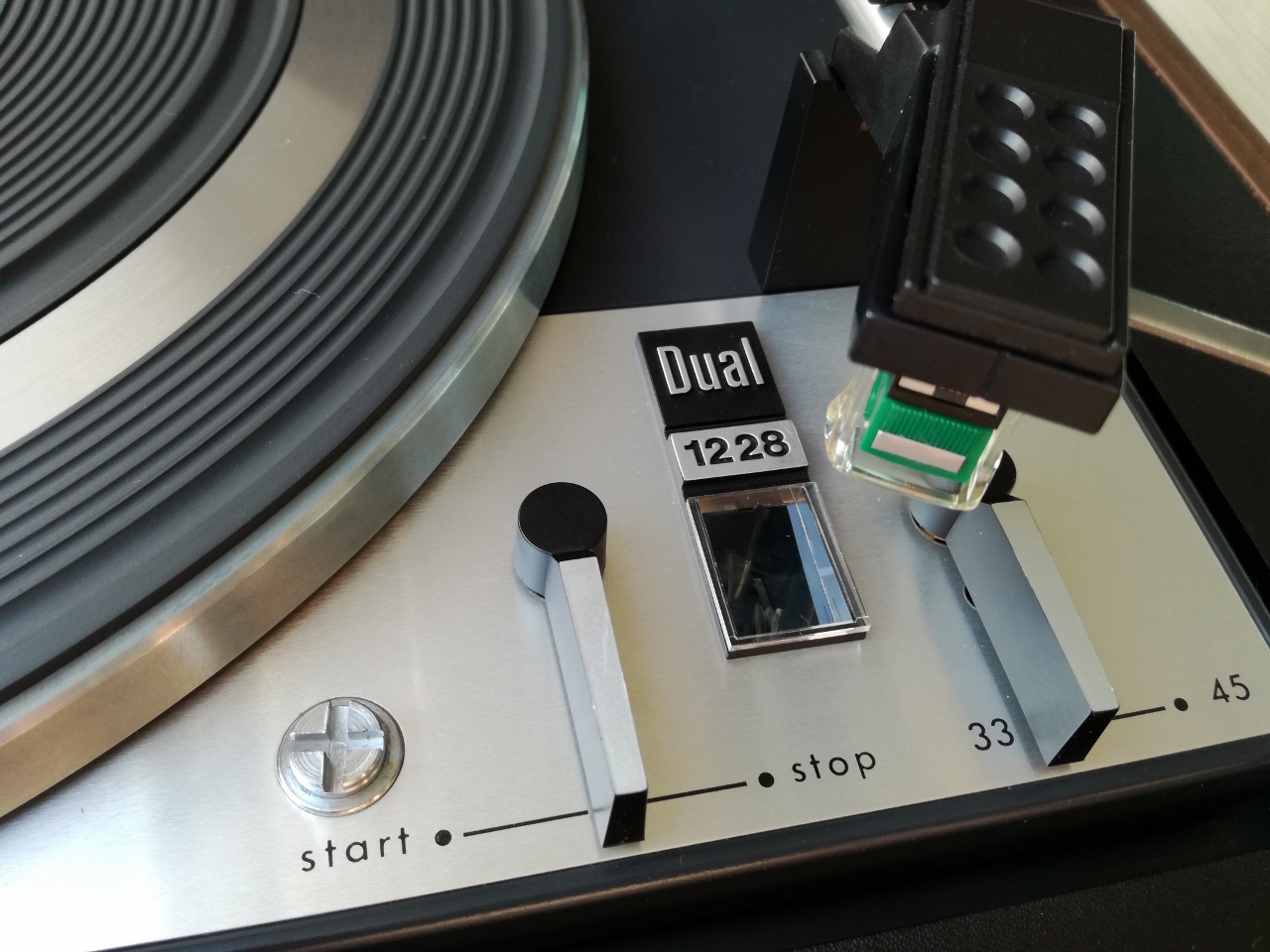

Teraz lepiej.
Teraz lepiej.

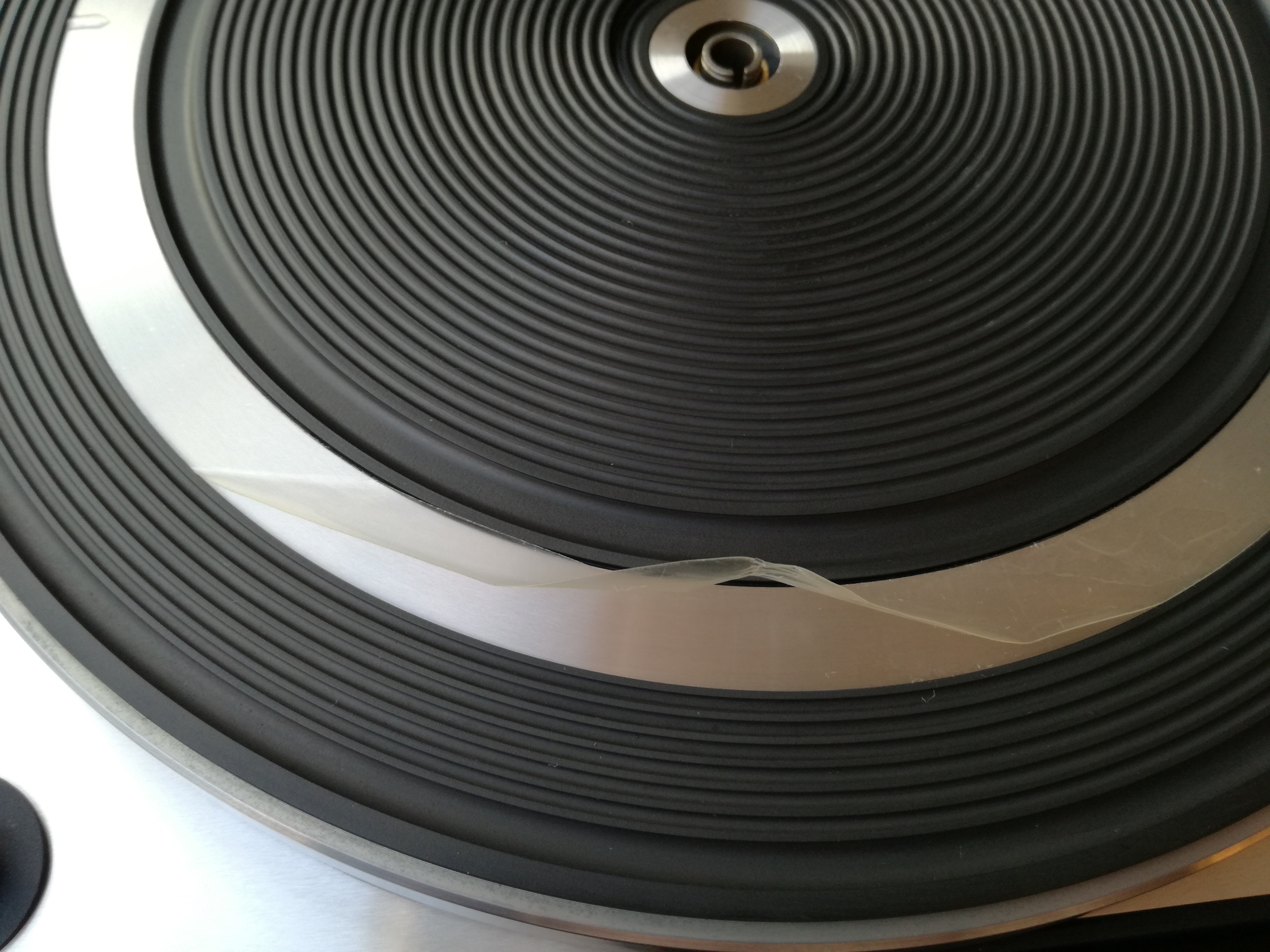

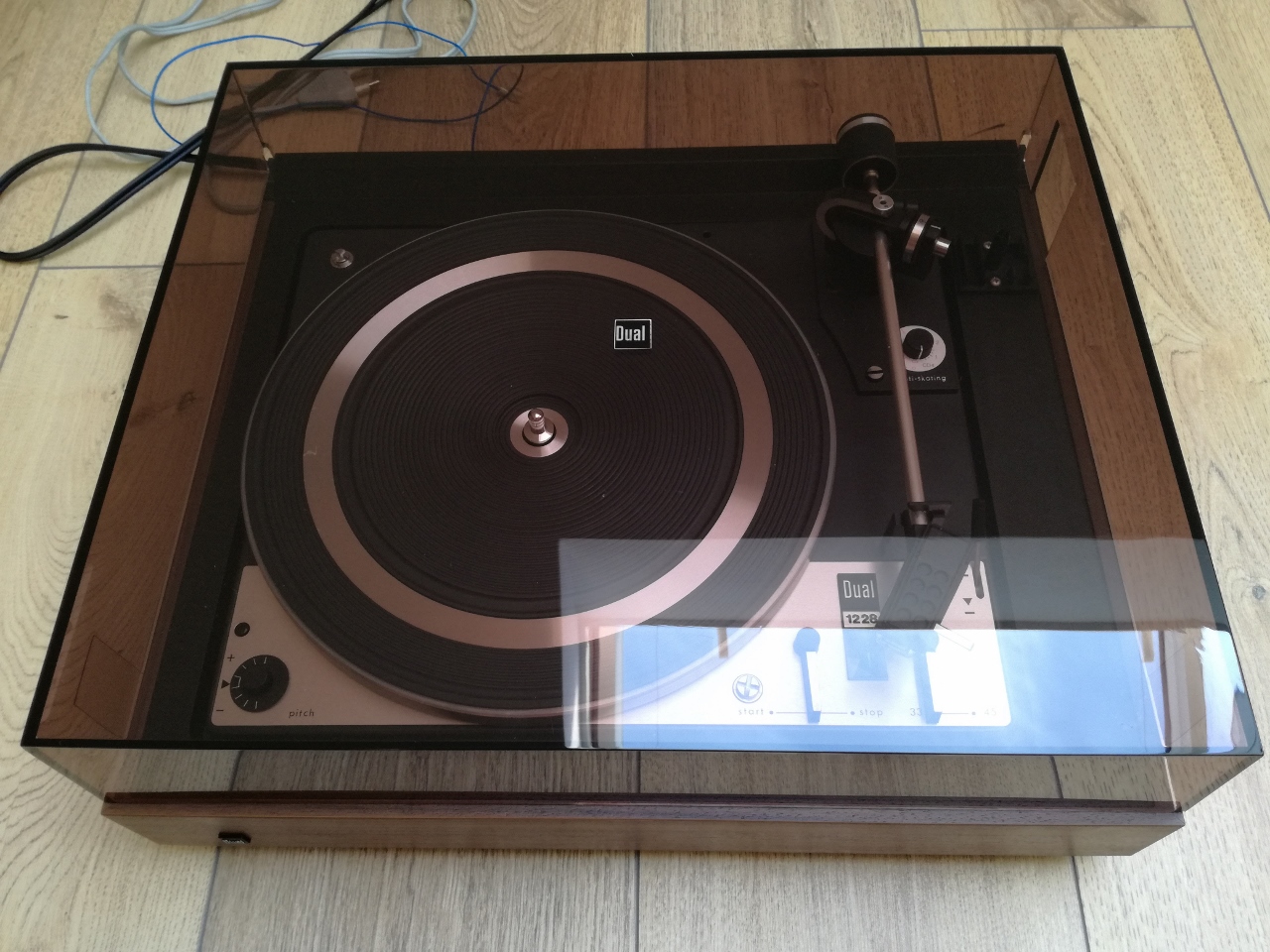

Jeszcze oryginalna folia na talerzu.
Jeszcze oryginalna folia na talerzu.
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
cris_wilu
Posty: 266
Rejestracja: 09 gru 2016, 20:17
Gramofon: Technics SL Q2
Lokalizacja: Warszawa

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#7

Post autor: cris_wilu »

:clap: :clap: :clap: Kawał porządnej roboty!!! Gratulacje!!!
Awatar użytkownika
Dragant
Posty: 968
Rejestracja: 14 cze 2014, 13:26
Gramofon: Sony PS-X70
Lokalizacja: Warszawa

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#8

Post autor: Dragant »

Olsza, z przyjemnością przeglądam każde Twoje zdjęcie z renowacji Duali. Gratuluję zacięcia i cierpliwości. Efekt końcowy powala!
Sony PS-X70, Nagaoka MP-110+JNP-200/Denon DL301 MKI, Nuda Mini, Rotel RA971, Canton Karat 300, Rotel RCD-930AX
Awatar użytkownika
winylowy_luke
Posty: 1682
Rejestracja: 02 lut 2016, 10:16
Gramofon: Technics SL-1210GR
Lokalizacja: Podkowa Leśna
Kontakt:

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#9

Post autor: winylowy_luke »

Świetna robota, powiedz mi czym czyściłeś styki oraz czym pomalowałeś napis w logo?;)
Technics SL-1210GR+KAB Fluid Damper@AT-OC9XML/Denon 103R/Shure V15 V-MR (SAS/B)/Shure V15 III (SAS/B)/Empire 4000 D/I
HusaRIAA v2
Topping E50+L50+PA5/Audiosymptom i8 mod @Wilk-Audio-Projekt/Sennheiser HD 660S
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#10

Post autor: olsza84 »

cris_wilu pisze::clap: :clap: :clap: Kawał porządnej roboty!!! Gratulacje!!!
Dragant pisze:Olsza, z przyjemnością przeglądam każde Twoje zdjęcie z renowacji Duali. Gratuluję zacięcia i cierpliwości. Efekt końcowy powala!
Dzięki Panowie! Skoro fajnie się ogląda to przygotuję kolejne - równie ciekawe albo i ciekawsze. Niektóre o znacznie większym zakresie renowacji.
winylowy_luke pisze:Świetna robota, powiedz mi czym czyściłeś styki oraz czym pomalowałeś napis w logo?;)
Pędzelek z włóka szklanego. W wątku o renowacji Duala 1218 już o tym pisałem, więc rzucę linkiem: viewtopic.php?f=61&t=9627&start=45#p168178
Ale jeżeli jednostkowa sprawa to również możesz użyć gumki: viewtopic.php?f=61&t=9627#p151998
Co do napisu to srebrny lakier mat. Mam na stanie w takich celach. Wcześniej w Dualu 1218 malowałem też wytarte przełączniki: viewtopic.php?t=9627&start=30#p157853
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#11

Post autor: olsza84 »

Czas na podsumowanie wykonanych prac. Nie wszystko było widoczne na zdjęciach:

- wyczyszczone styki headschella, płytki rozdzielającej, piny na płycie zasilającej
- wypolerowany rant talerza zewnętrzny i wewnętrzny
- kółko idlera wyczyszczone, wygotowane, zakonserwowane preparatem do gumy, lekko zeszlifowany rant kółka
- zdjęte, wyczyszczone i nasmarowane dźwignie: startu/stopu, zmiany obrotów/windy, główna prowadząca
- rozebrany, wyczyszczony i nasmarowany ponownie mechanizm zmiany obrotów z pitchem
- zdjęty mostek łożyska, wyczyszczony i ponownie nasmarowany łącznie z mechanizmem odpowiedzialnym za pracę zmieniarki
- zdjęte, wyczyszczone i ponownie nasmarowane koło zębate (Kurvenrad)
- rozebrane, wyczyszczone i nasmarowane nowym smarem łożysko talerza
- wyczyszczony stary i nałożony nowy smar silikonowy AK 500.000 windy ramienia
- założony nowy steuerpimpel
- wyczyszczony, nasmarowany mechanizm antysaktingu
- rozebrane, wyczyszczone i ponownie nasmarowane łożysko dolne silnika. Do górnego łożyska silnika wkropiłem 2 krople oleju.
- wymiana starego kondensatora zakłóceniowego na nowy WIMA w specyfikacji X2
- wymiana okablowania z din na rca: kabel Sommer + wtyki rca Neutrik Rean

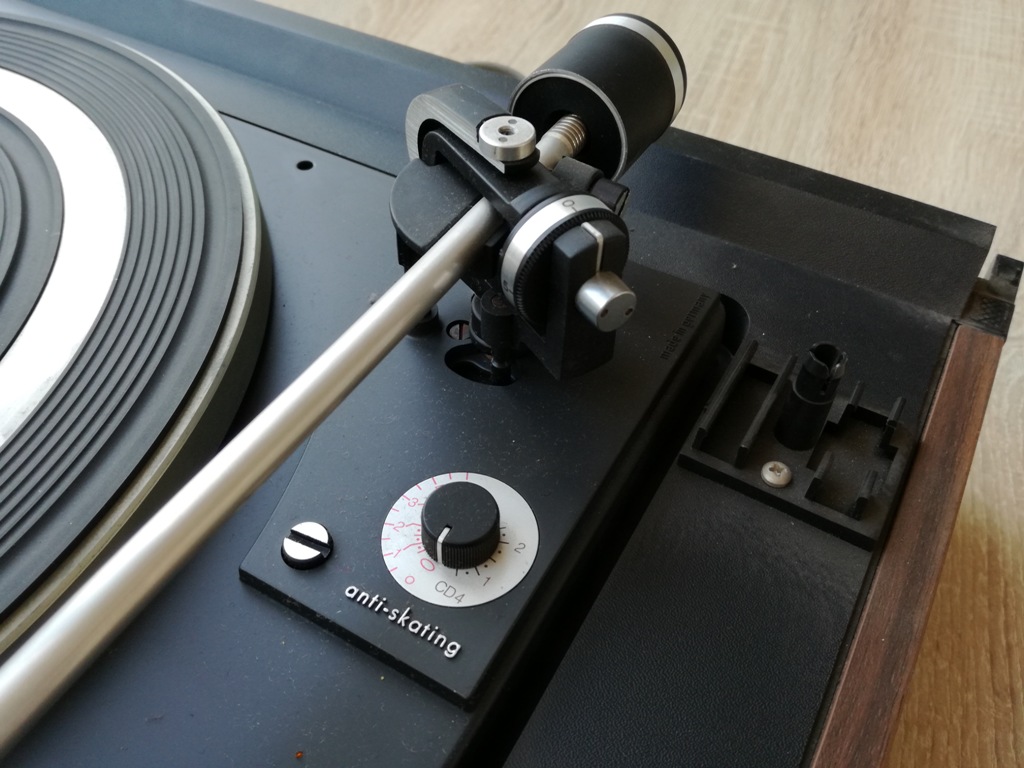

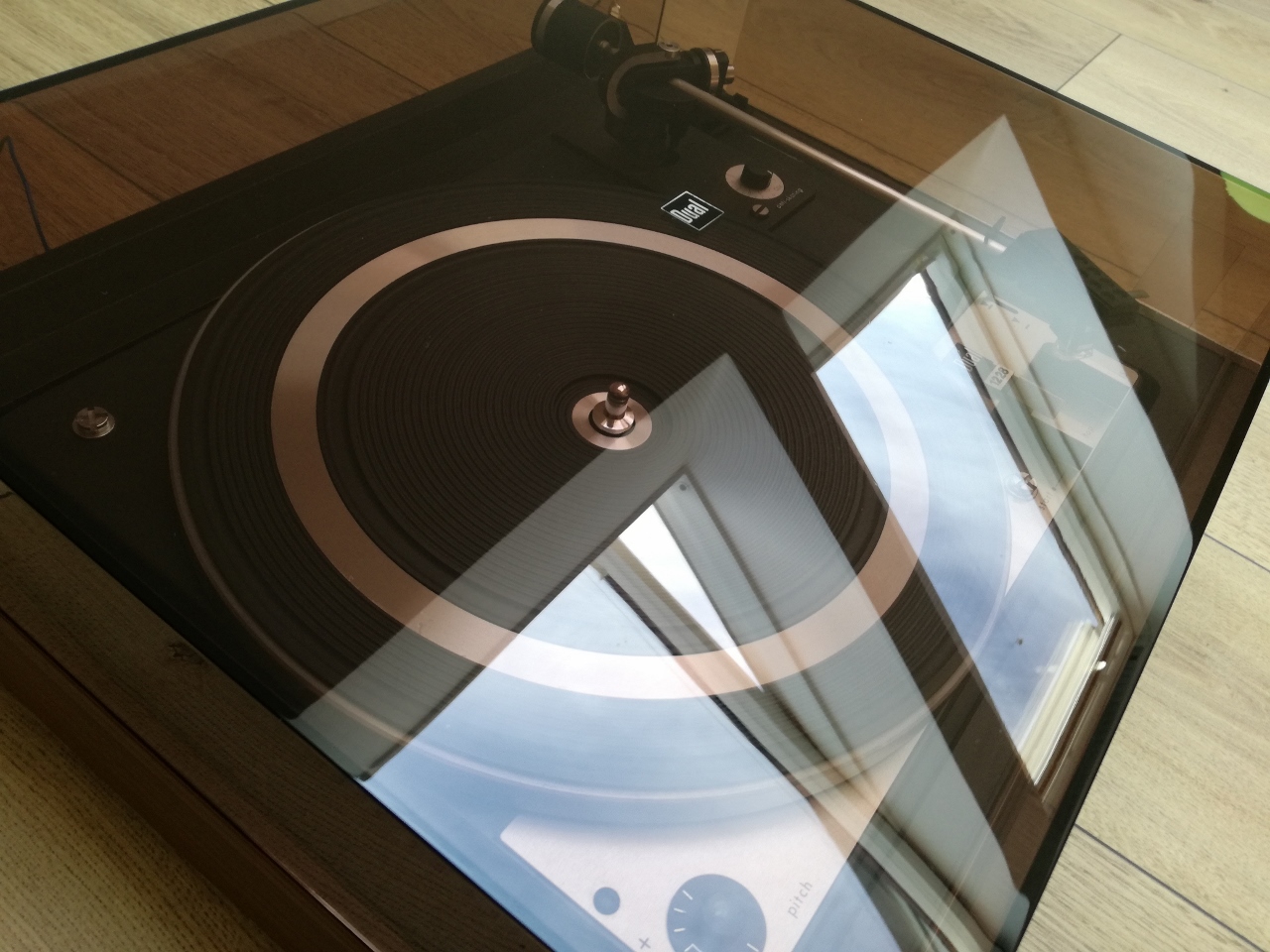

- wypolerowana pokrywa, odnowiony napis Dual w logo
- regulacja obrotów (rolka napędowa oraz mechanizm zmiany obrotów)
- regulacja automatyki
- regulacja luzów ramienia
IMG_20170619_205040 (1280x960).jpg
IMG_20170619_211402 (1280x960).jpg
IMG_20170620_190805 (1280x960).jpg
IMG_20170620_190817 (1280x960).jpg
IMG_20170620_190902 (1280x960).jpg
IMG_20170620_191226 (1280x960).jpg
IMG_20170620_191250 (1280x960).jpg
IMG_20170620_191325 (1280x960).jpg
IMG_20170620_191614 (1280x960).jpg
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
cris_wilu
Posty: 266
Rejestracja: 09 gru 2016, 20:17
Gramofon: Technics SL Q2
Lokalizacja: Warszawa

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#12

Post autor: cris_wilu »

Prezentuje się PIĘKNIE!!! Jak by z fabryki wyjechał!!!
Awatar użytkownika
PhantomLord
Posty: 243
Rejestracja: 23 wrz 2016, 08:48
Gramofon: SABA PSP 250
Lokalizacja: Szczecin

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#13

Post autor: PhantomLord »

Olsza sama przyjemność oglądać te Twoje wątki z renowacji! Wspaniała robota.

Z ciekawości - pokrywę sam polerujesz, czy może oddajesz gdzieś w Szczecinie? (Chyba, że coś pomieszałem i kolego nie mieszkasz w Szczecinie). Moja od Saby nie pogardziłaby polerką i tak zabieram się do tego jak pies do jeża.
Awatar użytkownika
olsza84
Posty: 3258
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dual Fever

Re: Dual 1228 - drugie życie - renowacja/konserwacja

#14

Post autor: olsza84 »

cris_wilu pisze:Prezentuje się PIĘKNIE!!! Jak by z fabryki wyjechał!!!
PhantomLord pisze:Olsza sama przyjemność oglądać te Twoje wątki z renowacji! Wspaniała robota.
Dzięki :handgestures-thumbup:
PhantomLord pisze:Z ciekawości - pokrywę sam polerujesz, czy może oddajesz gdzieś w Szczecinie? (Chyba, że coś pomieszałem i kolego nie mieszkasz w Szczecinie). Moja od Saby nie pogardziłaby polerką i tak zabieram się do tego jak pies do jeża.
Polerkę pokrywy zawsze zlecam. Z tym, że wysyłkowo, co jest pewnym utrudnieniem i dodatkowym kosztem. Np. robiłem kilka szt. jak wielu na tym forum, w Klimas Audio. W Szczecinie nie mam nikogo kto by się tego podjął, aczkolwiek przyznam szczerze, że jakoś specjalnie nie szukałem.
NAD 160a / NUDAmini / Philips CD-350 / Braun LS 120
Dual 601, 604, 704, 3x721, 1019, 1209, 1218, 1219, 1229, 1249, Perpetuum Ebner 2020L, Perpetuum Ebner PE 34

FB:Dual Fever
IG:Dual Fever
ODPOWIEDZ
