Dual - co aktualnie na warsztacie [olsza84]

[olsza84]

Są specjaliści od tego typu rzeczy

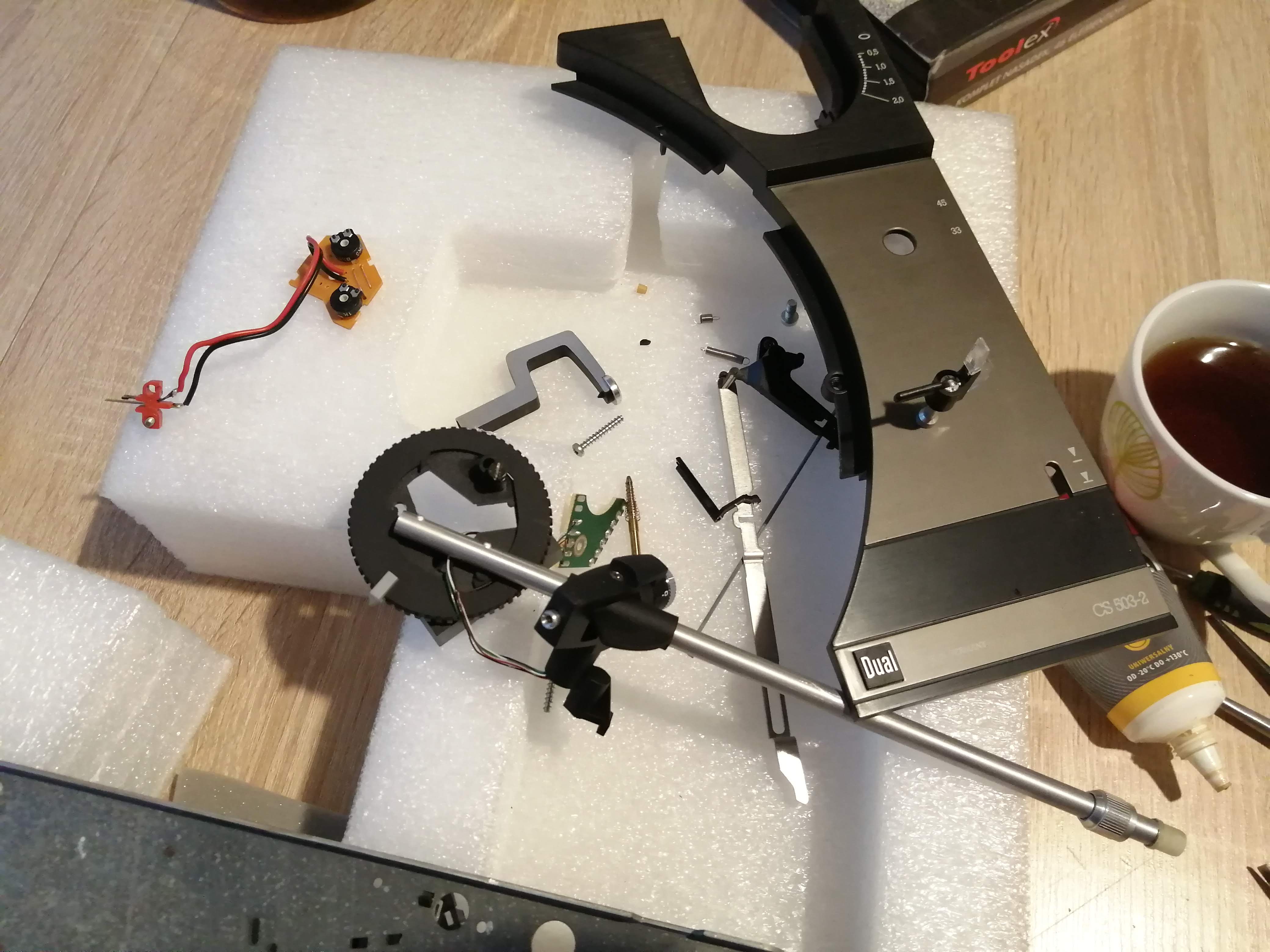

Ale nikt nie wpadł, że tak naprawdę to podmieniłem ramię Nie no żart. Ale zapasowe ramię już czekało w razie niepowodzenia

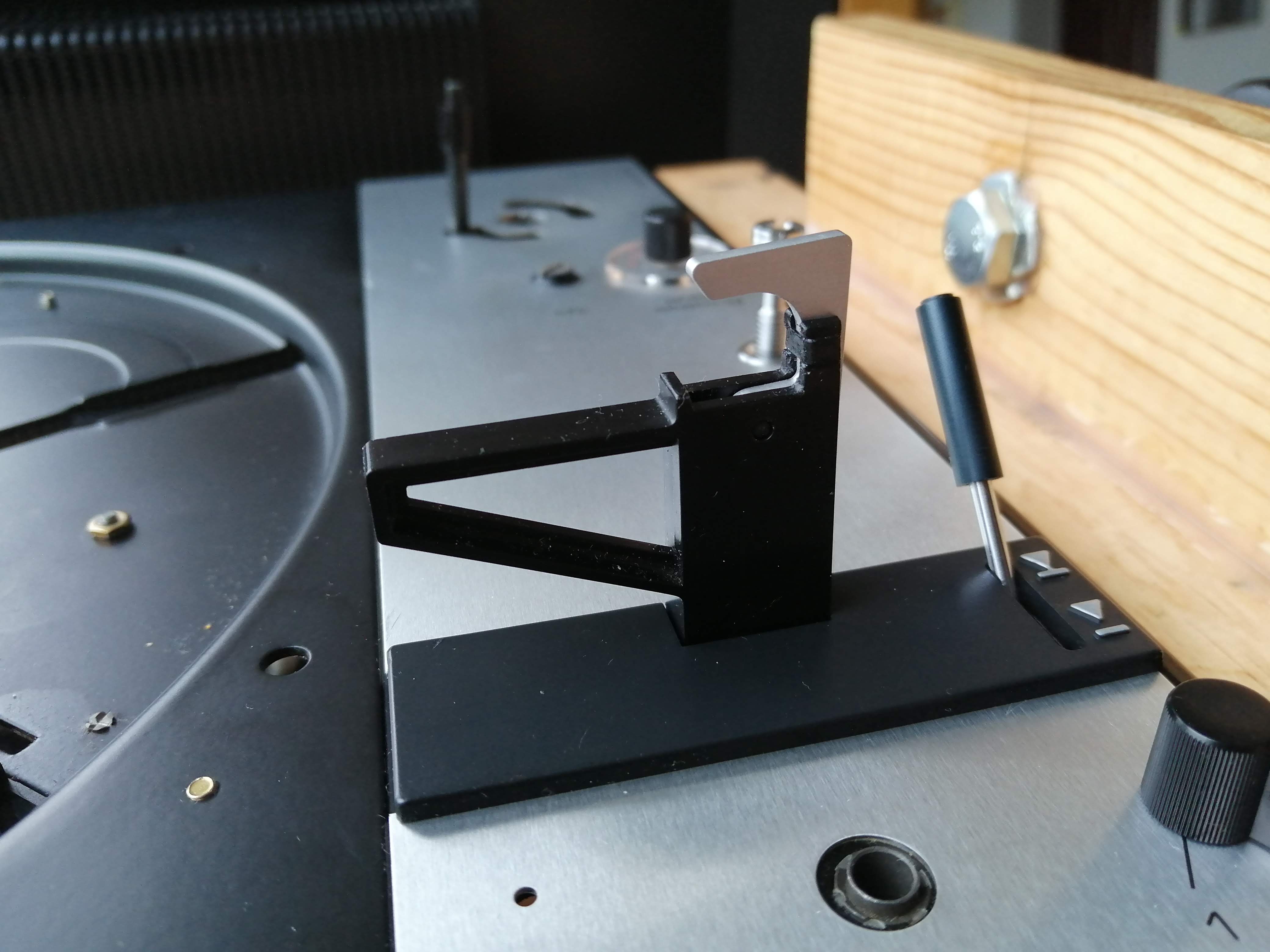

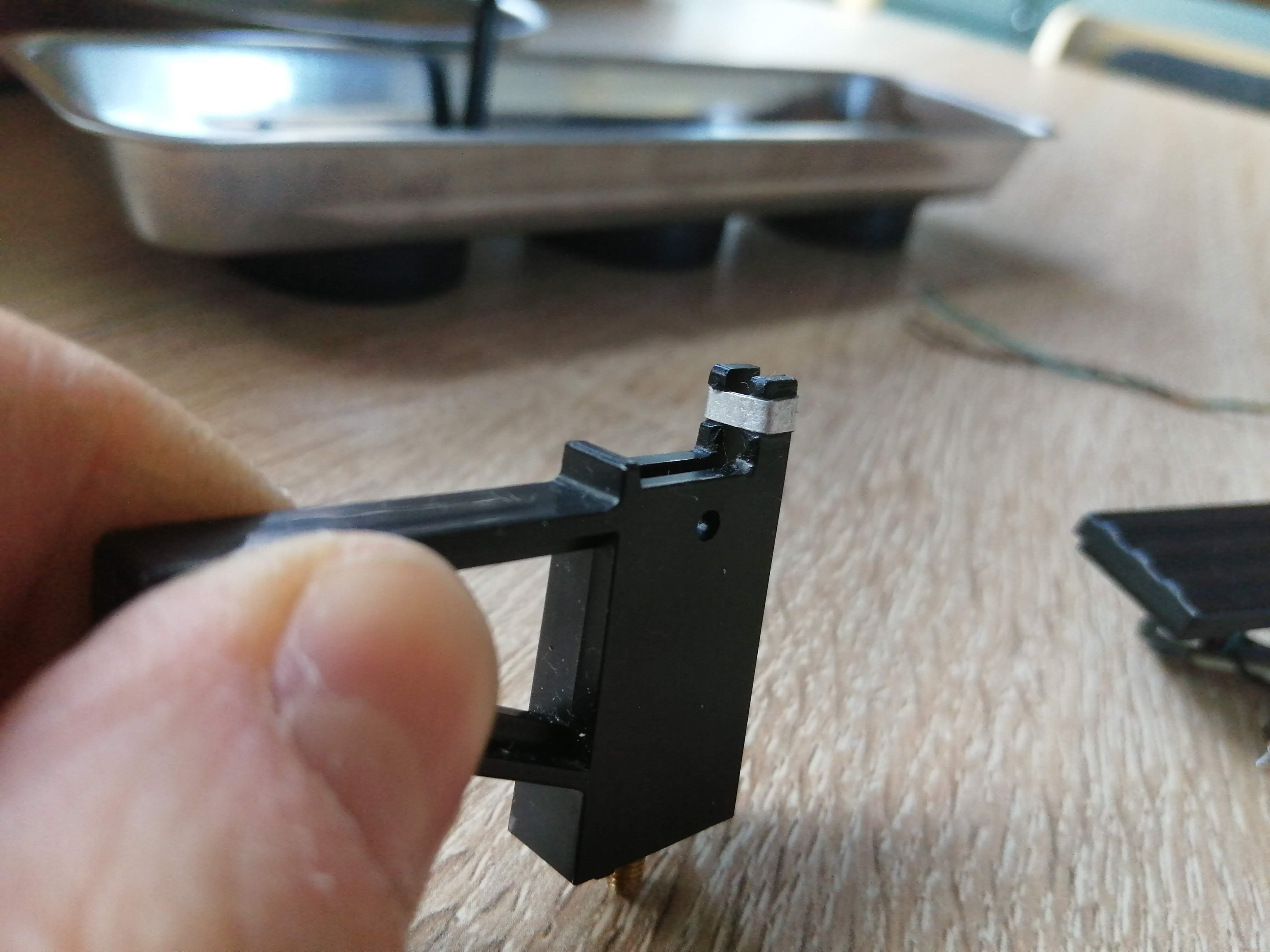

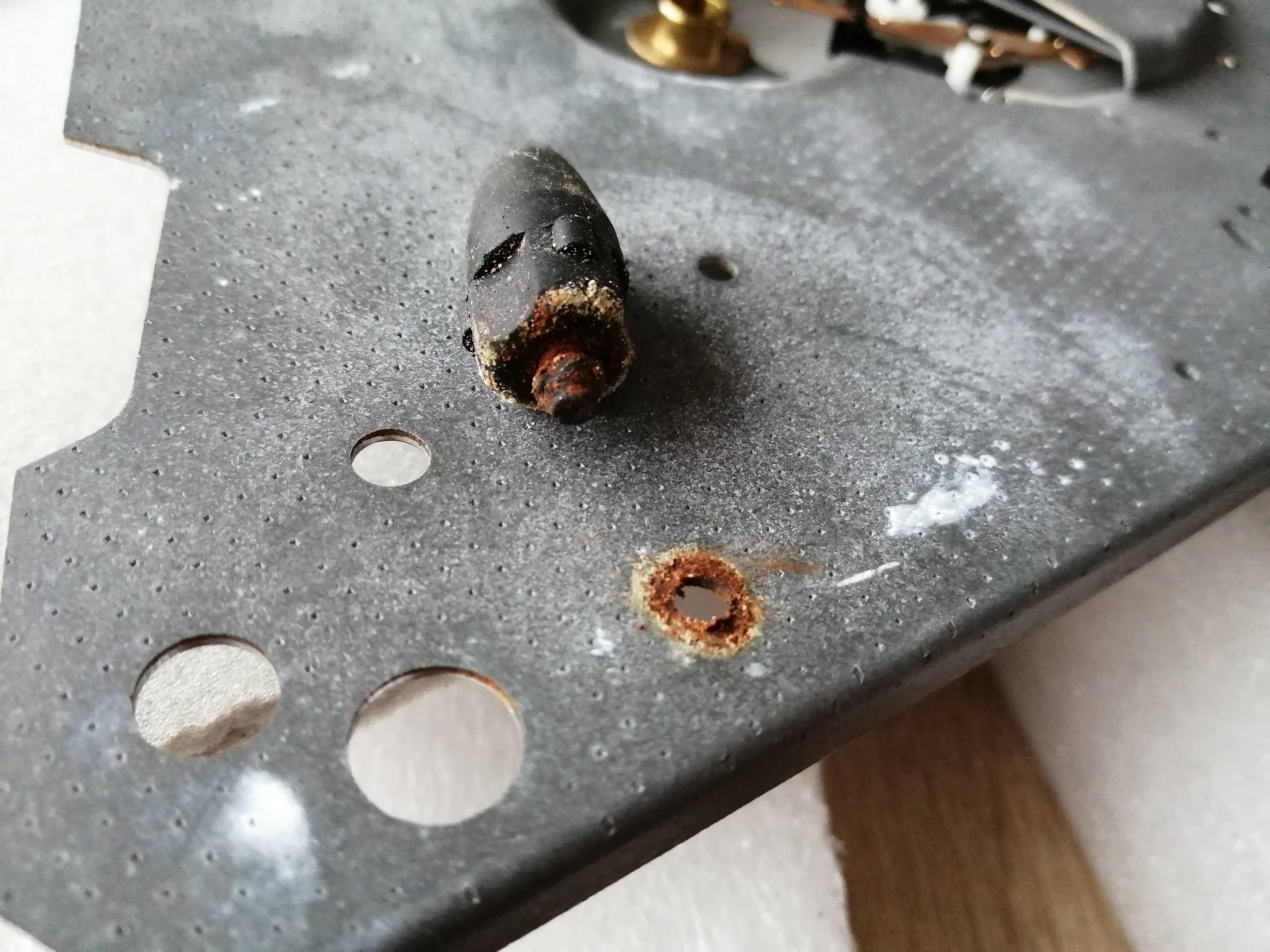

A tu naprawiona stopka. Trochę DIY. Efekt sprężynowania klamry też przywrócony

Zszyte kółko AS

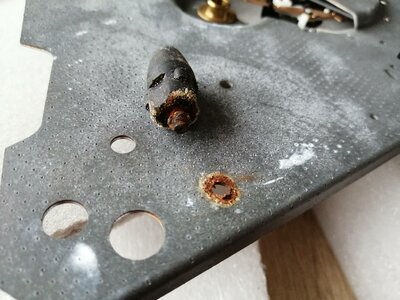

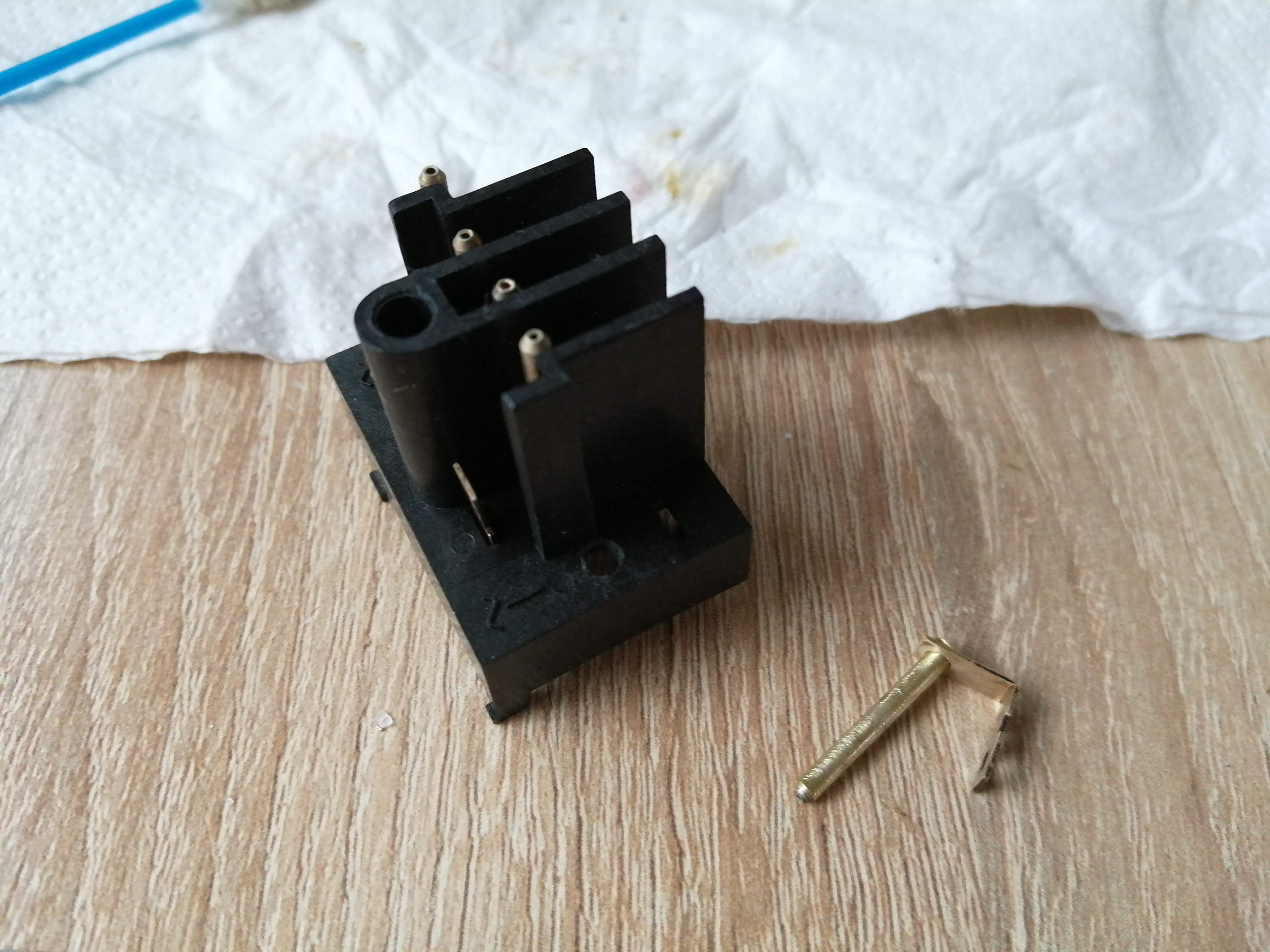

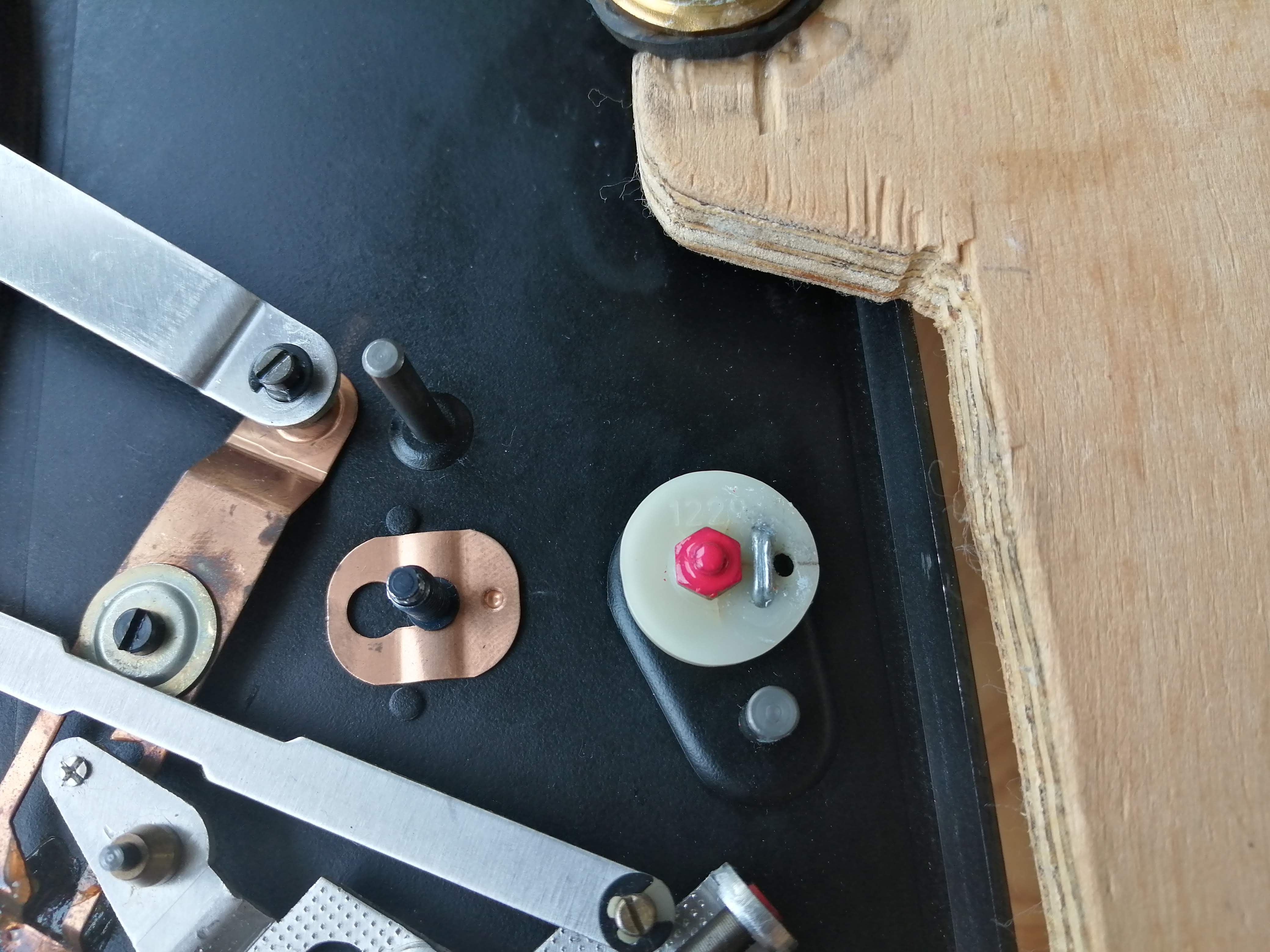

Wyłamany pin też naprawiony. Wywiercony nit. Przewleczone od drugiej strony i polutwane łączenie a później wklejone do mocowania. Trzyma się bardzo dobrze.

Problem jest tylko żeby dostać pasek od pitch. Te dostępne w sprzedaży od Duali 505 są niestety za duże

[olsza84]

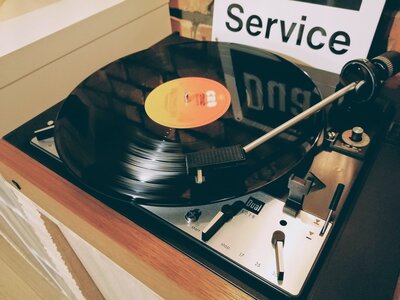

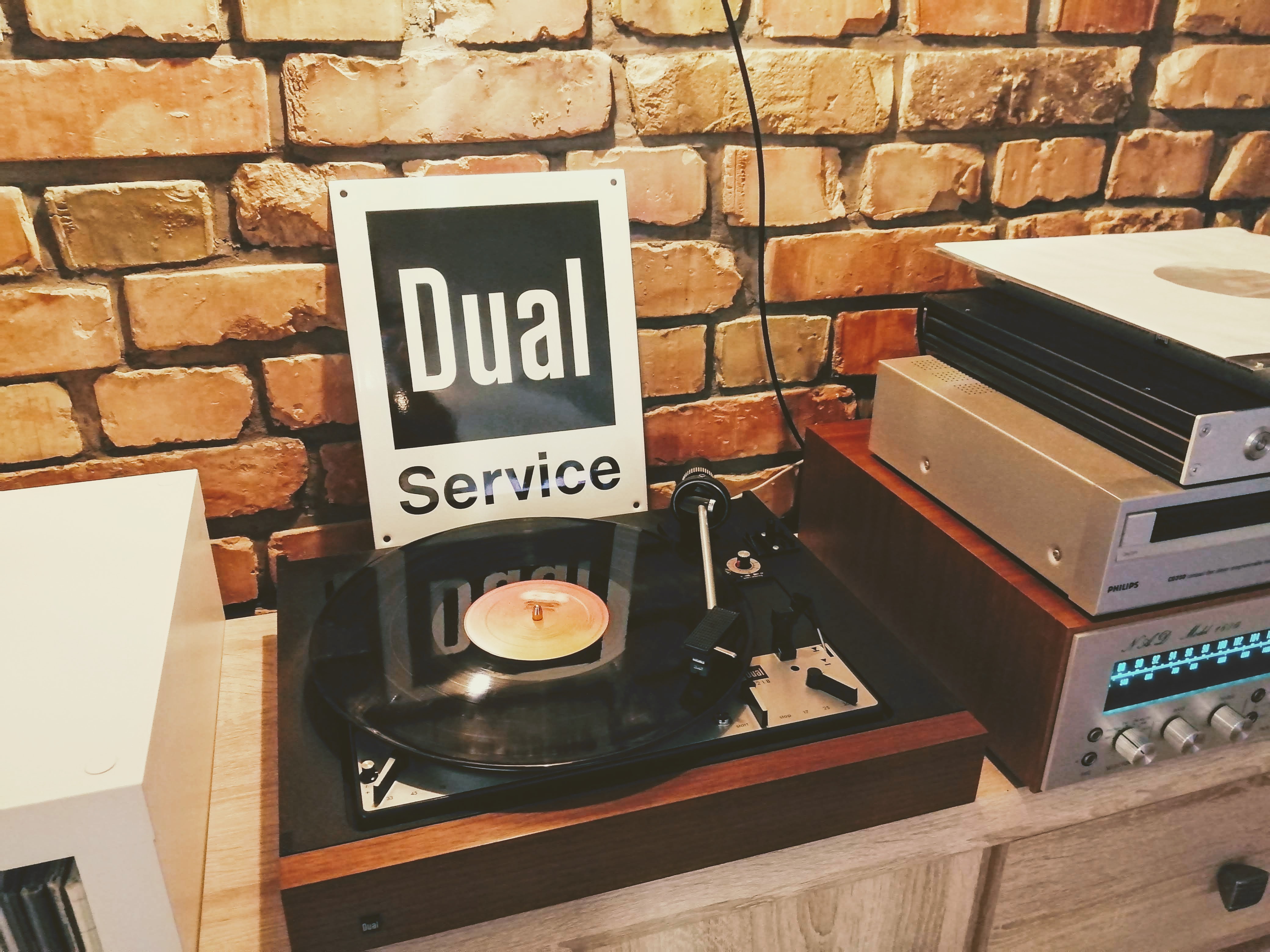

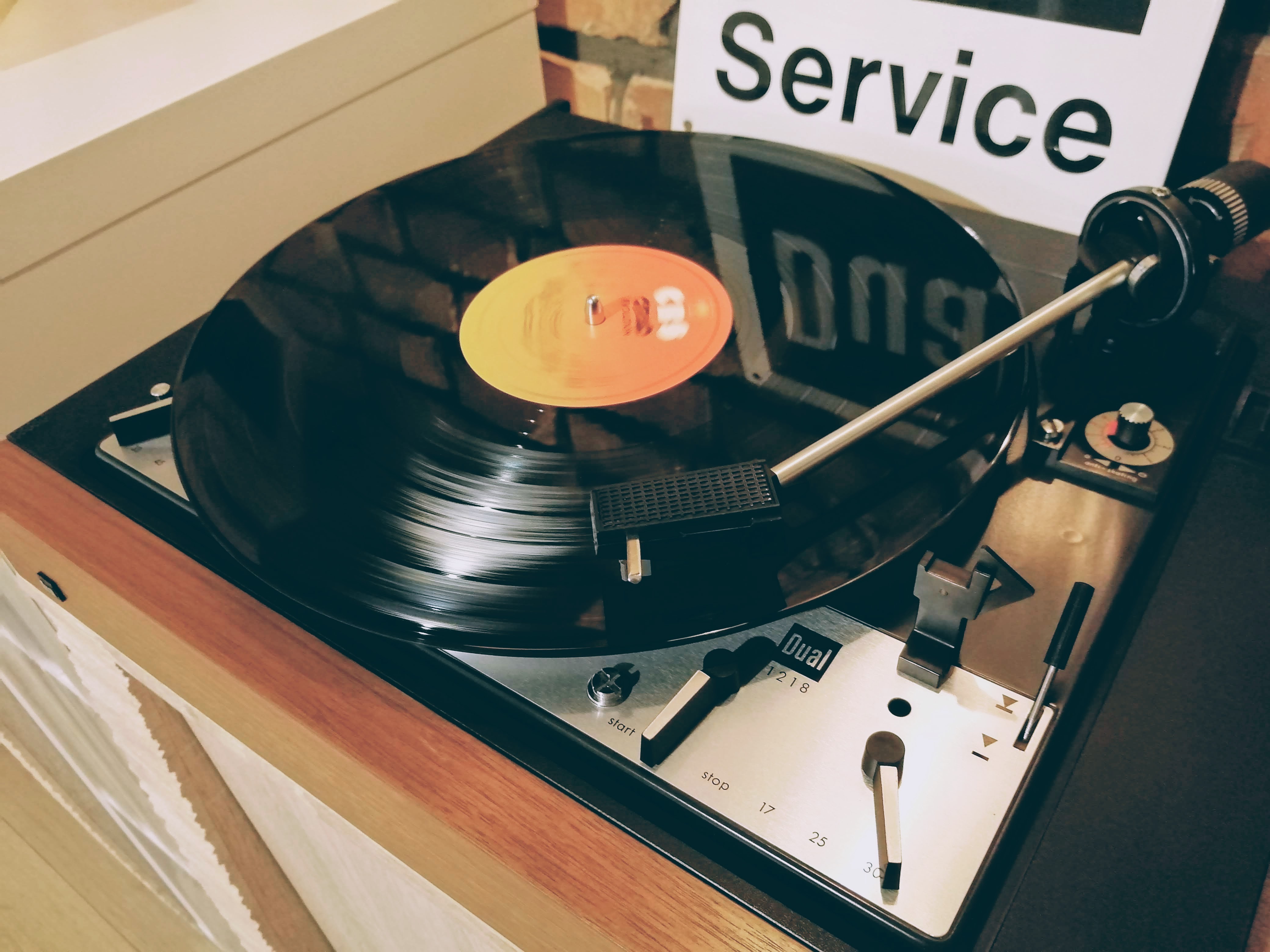

A tu z kolei forumowy Dual 1218 - po tułaczce trafił w końcu do mnie i jest po pierwszym odsłuchu. Czekam jeszcze na zamówioną pokrywę i pójdzie na sprzedaż. Swój egzemplarz już mam

[Wojtek]

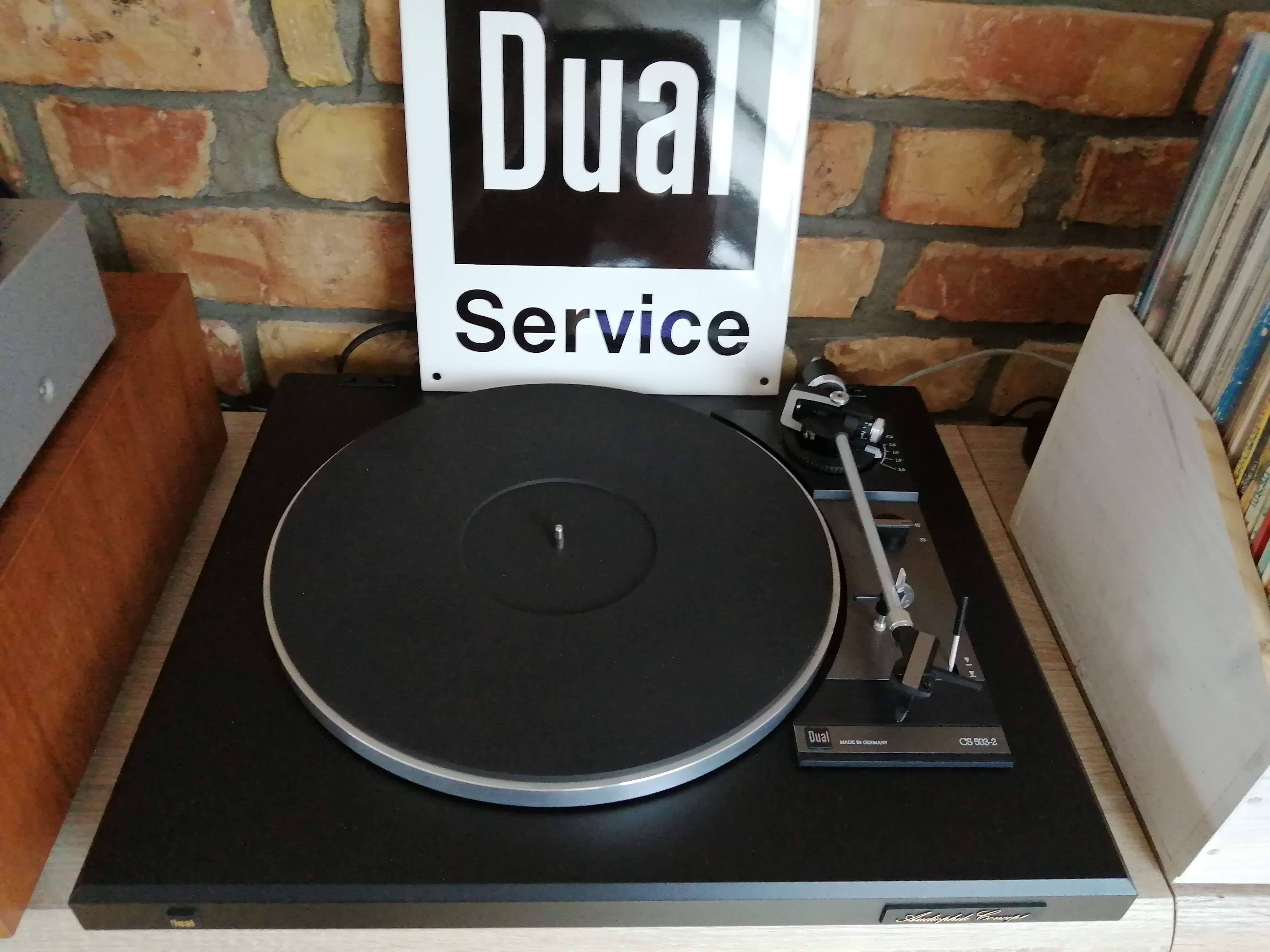

A ten szyld to obok numeru domu będzie wisiał czy jak?

[olsza84]

A ten szyld to obok numeru domu będzie widział czy jak?

Nie. Chciałem naklejać na obudowę ale coś mi nie pykło z wymiarami. Teraz powieszę na drzwi wejściowe

Ale tak serio, to Ty se nie jajcuj Wojtek To emaliowana replika oryginału. Nawet lepsza, bo oryginał był plastikowy. Prosto ze Schwarzwaldu dotarła do mnie

[Wojtek]

To emaliowana replika oryginału. Nawet lepsza, bo oryginał był plastikowy. Prosto ze Schwarzwaldu dotarła do mnie

W sensie że to jakaś "nagroda za zasługi" czy co?

[olsza84]

W sensie że to jakaś "nagroda za zasługi" czy co?

Nie, raczej kwestia kolekcjonerska

[olsza84]

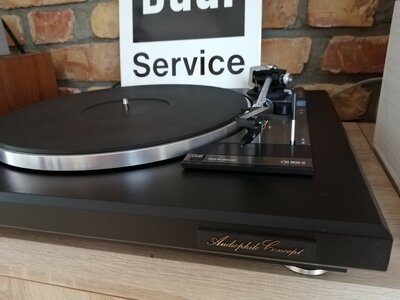

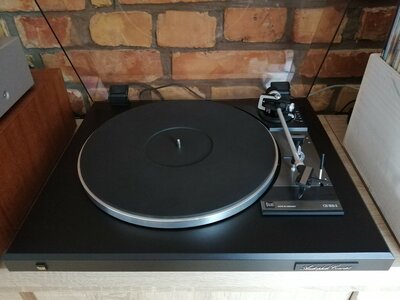

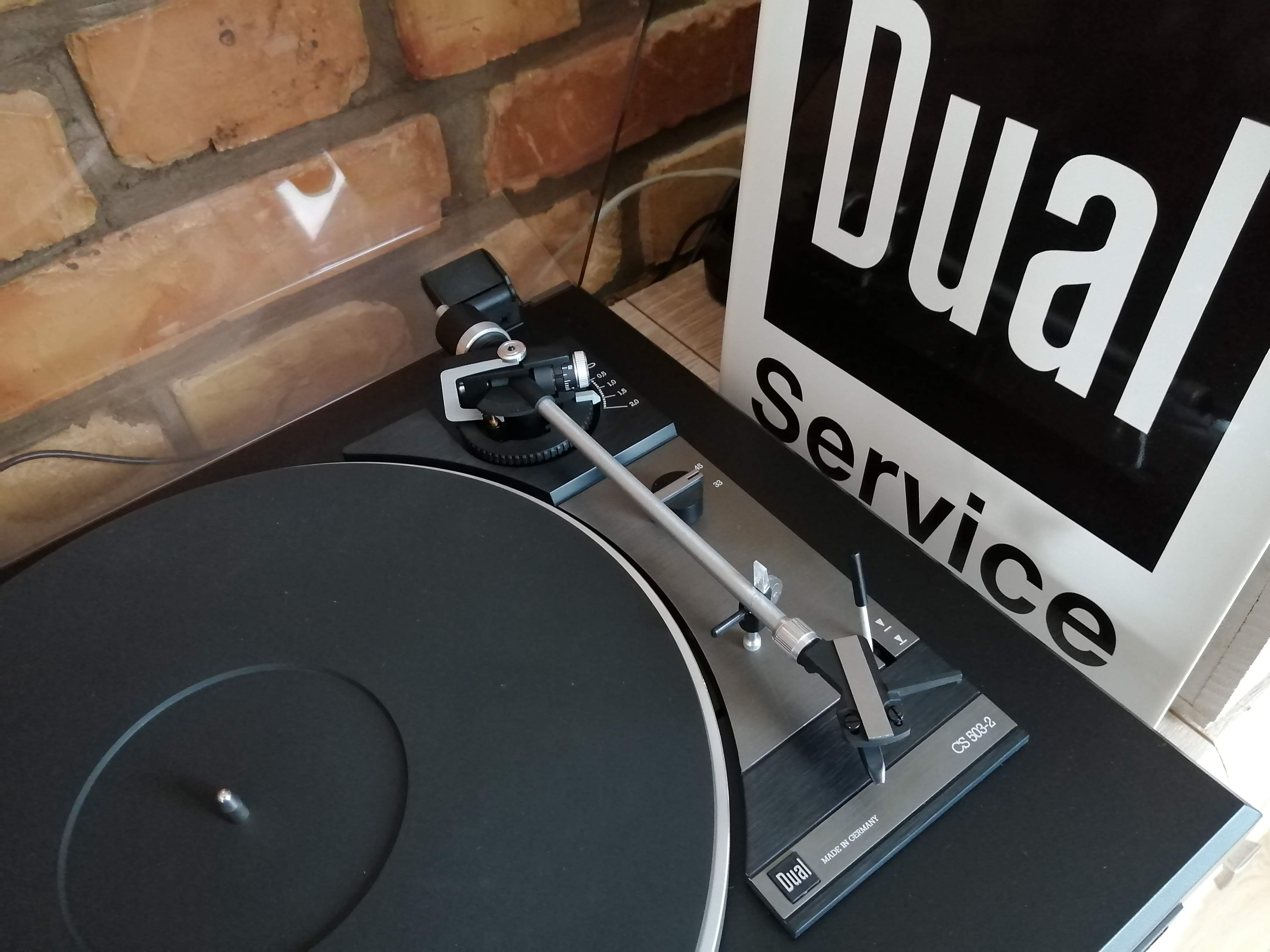

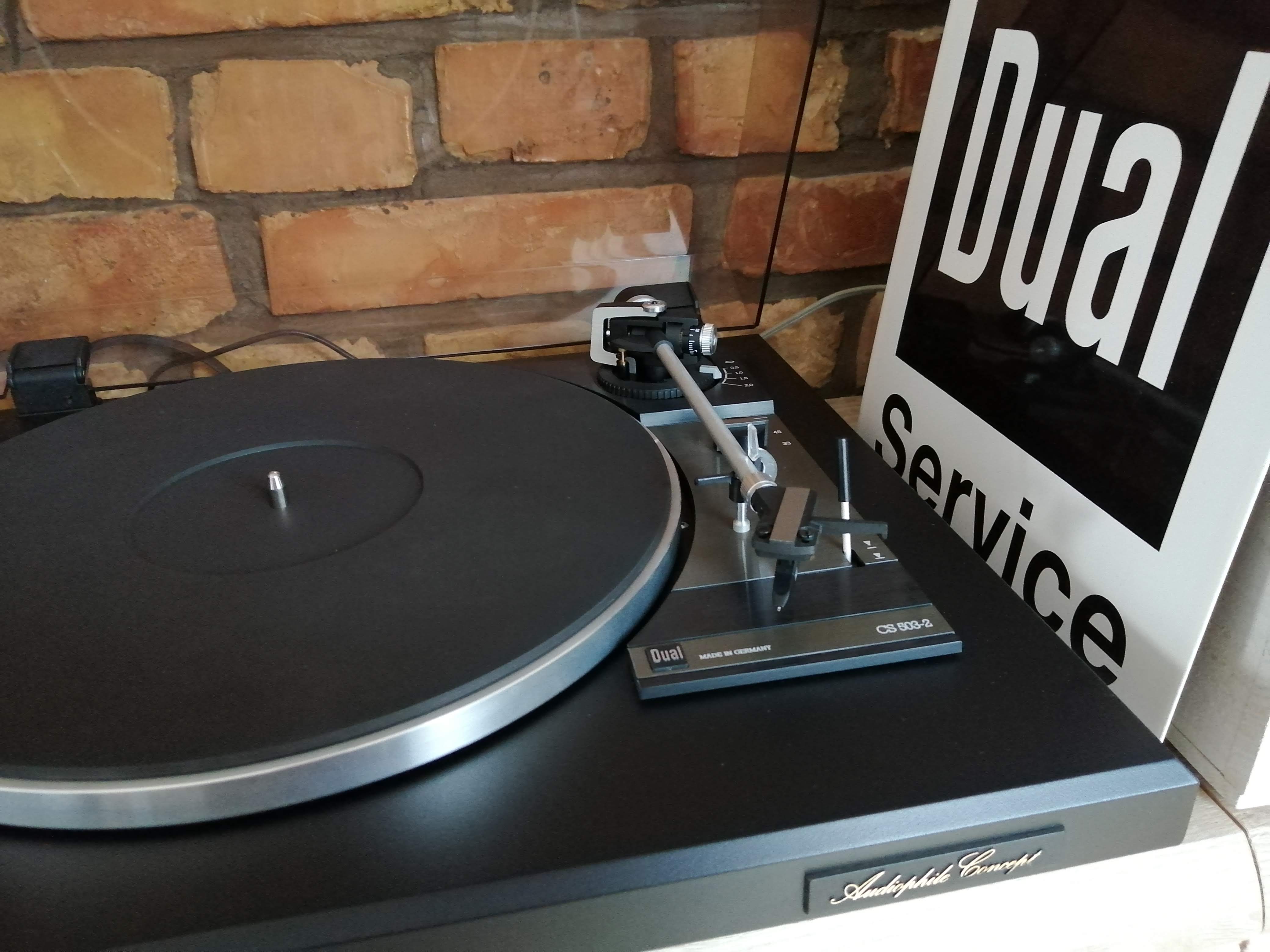

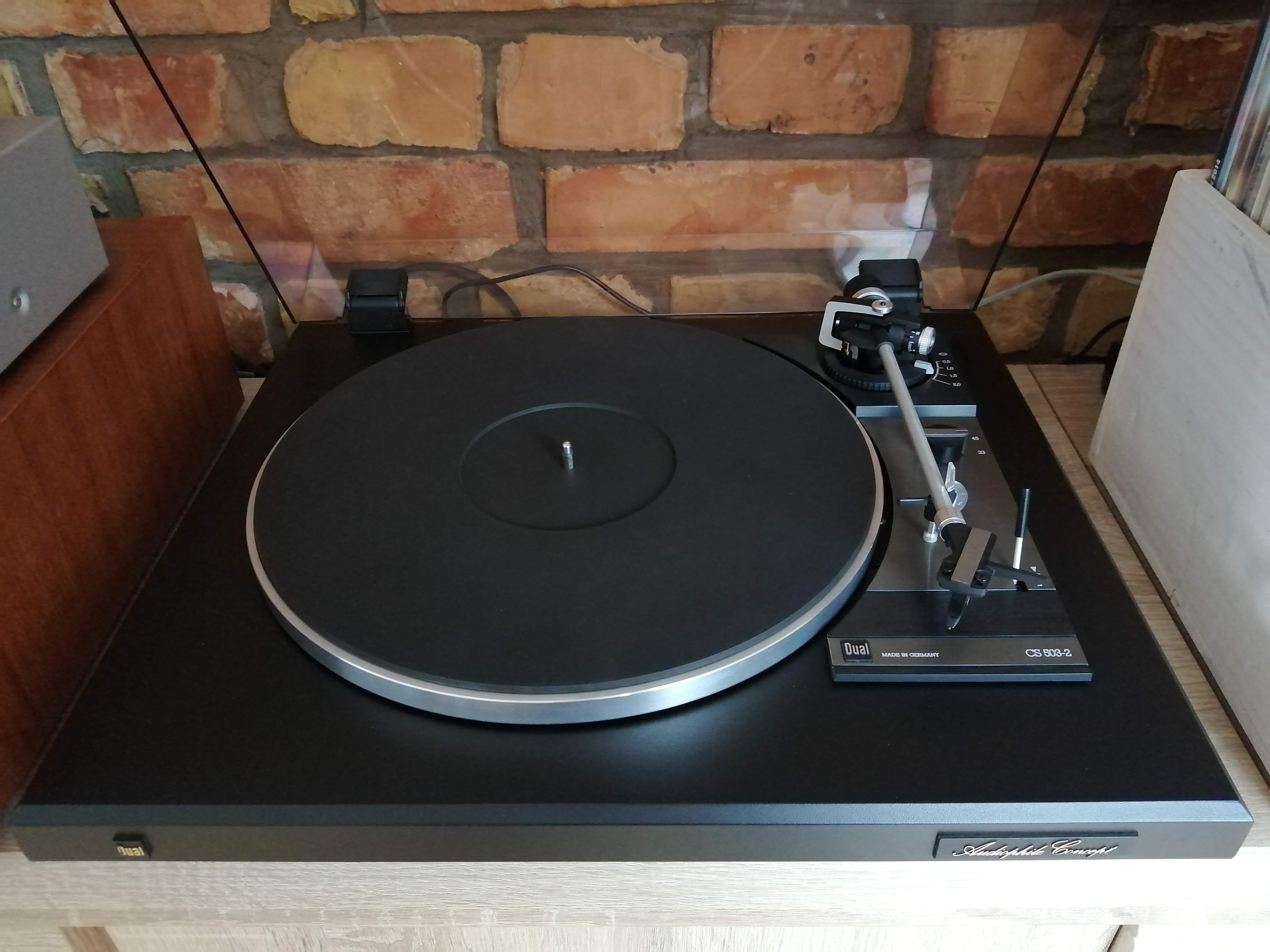

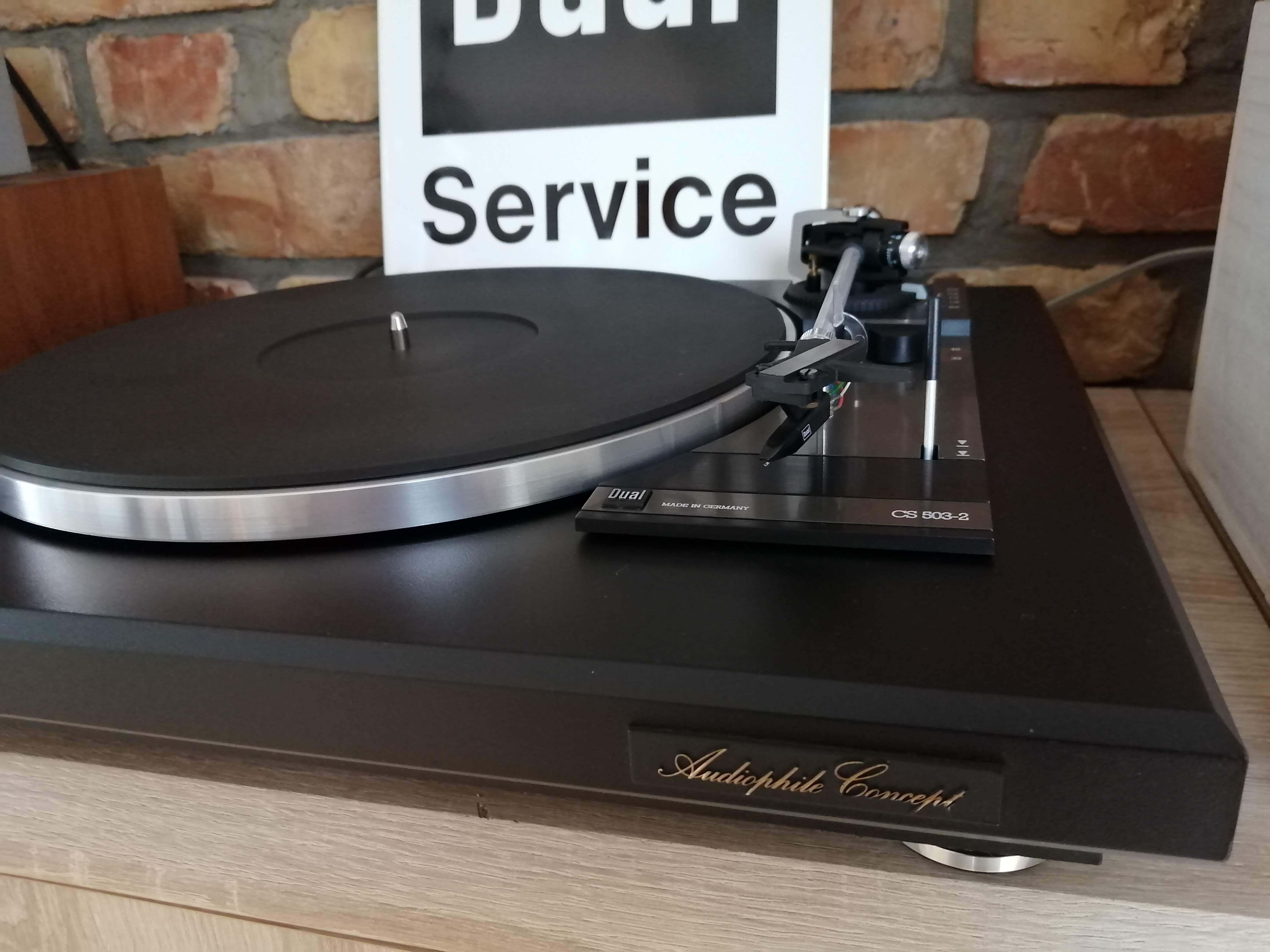

Z początku lat '70 przechodzę do roku 1990. To wtedy wyszedł model Duala 503-2. To ulepszona wersja modelu 503-1 z roku 1987. Audiophile Concept Te lata to nie moja bajka, ale obiektywnie to lepszy model niż np. Dual 455. Dual 455 jest na liście polecanych a 503-2 nie - taki psikus

[zbyszek1982]

Poza plintą są jakieś różnice względem 455?

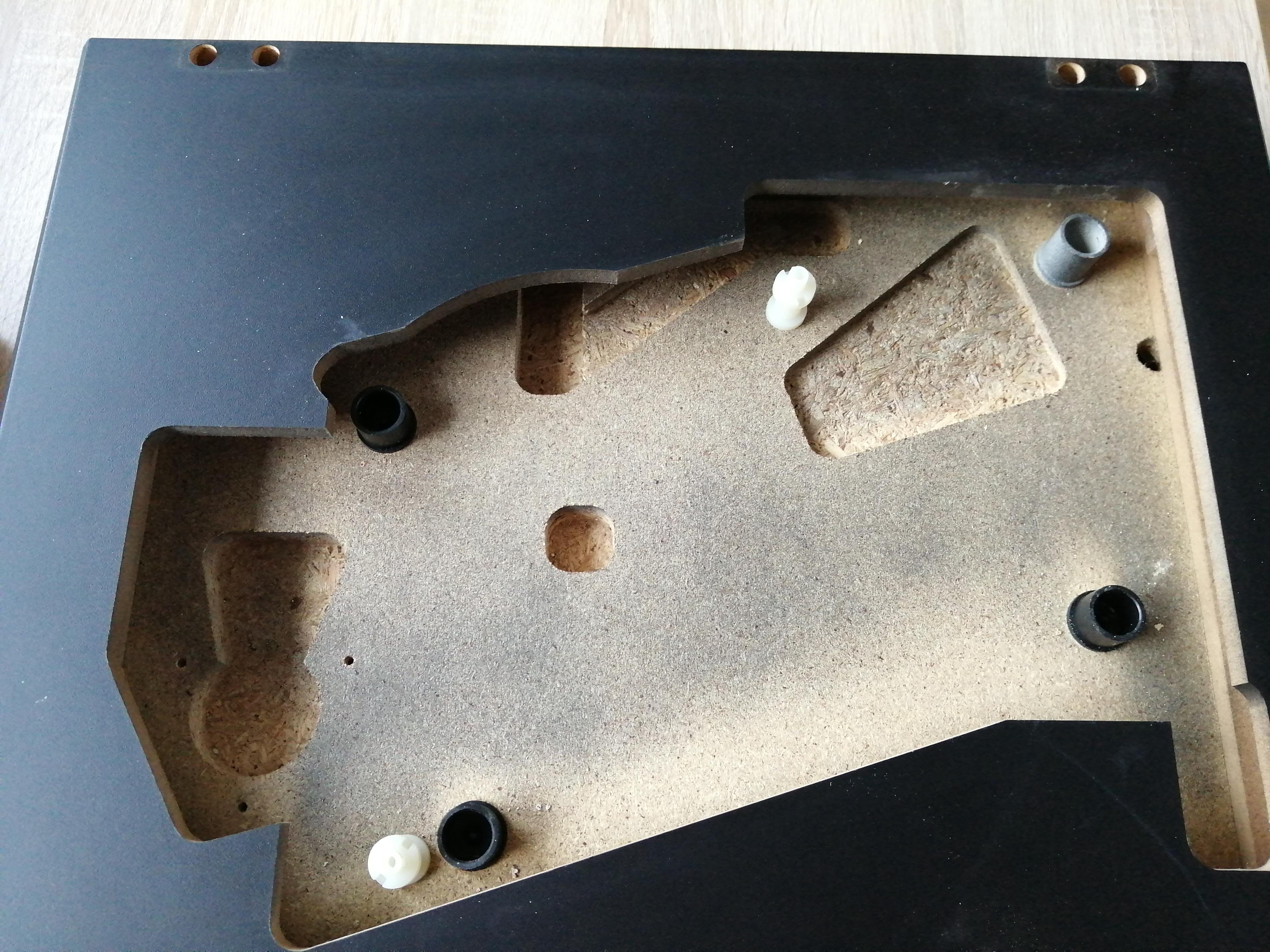

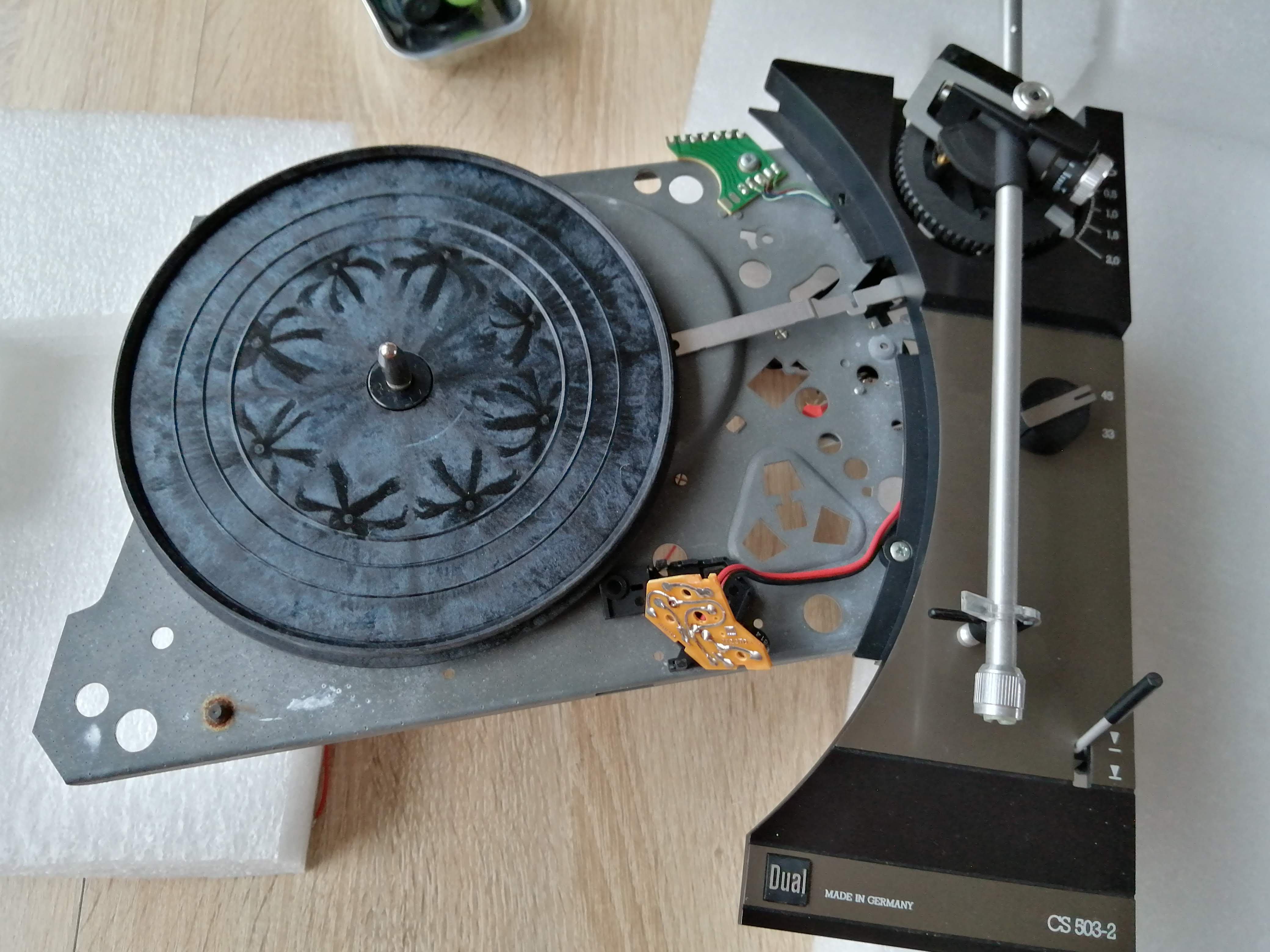

EDIT: Widzę, że silnik jest gdzie indziej i potencjometry są łatwiej dostępne.

[olsza84]

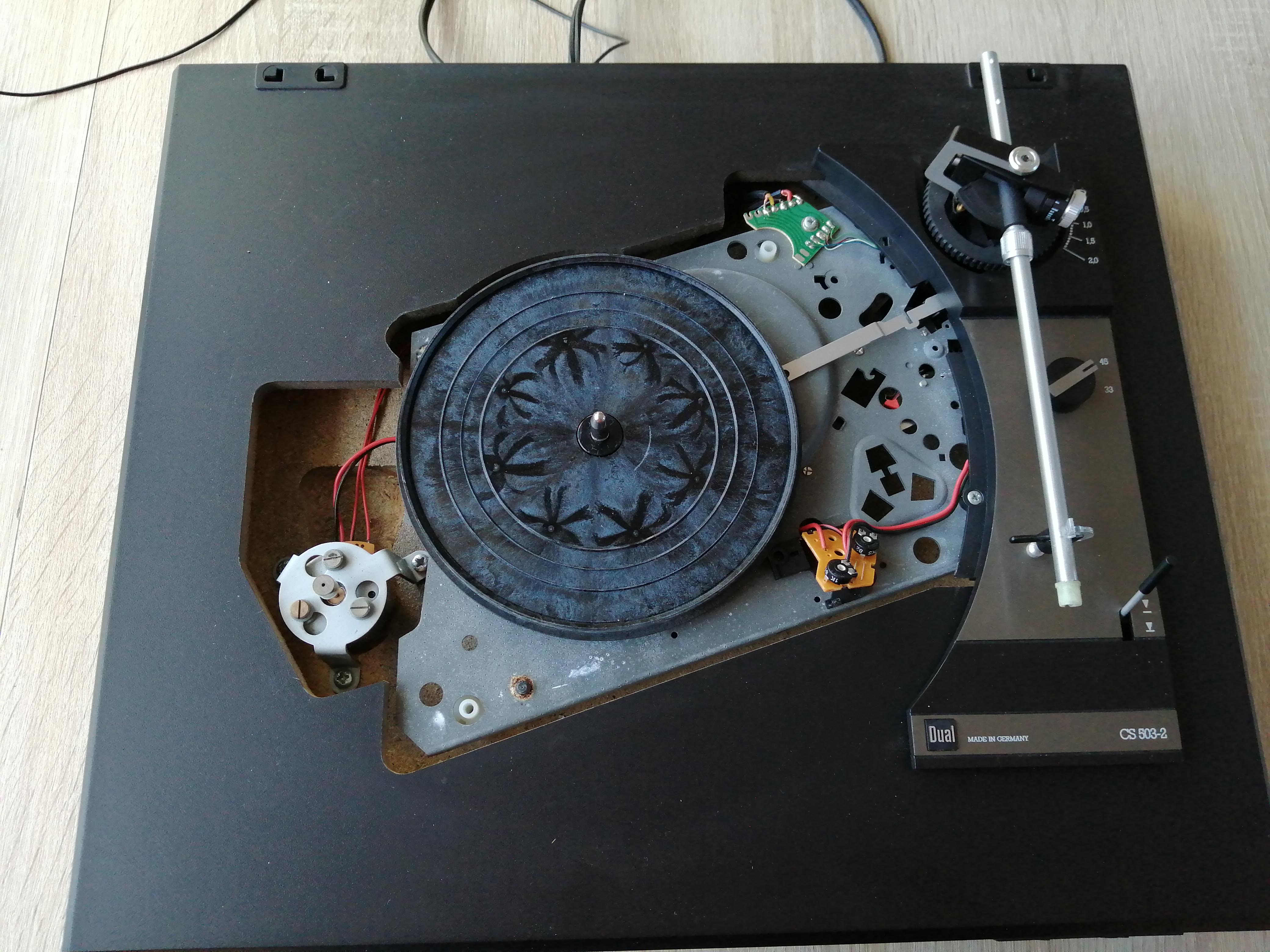

Tak jak słusznie zauważyłeś, silnik w lepszym miejscu i lepiej odseparowany. Sam silnik też jest inny.

[gravediggie]

To czarne, bydlackie pokrętło to AS czy tu VTA też regulowane? Zgrabny gramofon no i plakietka "AC" zobowiązuje

[olsza84]

To czarne, bydlackie pokrętło to AS czy tu VTA też regulowane? Zgrabny gramofon no i plakietka "AC" zobowiązuje

Tylko AS

[olsza84]

Żeby nie zaśmiecać wątku zakupowego "Gramofon do 1500 zł" to pozwolę sobie odpowiedzieć koledze sytem2007 w moim wątku.

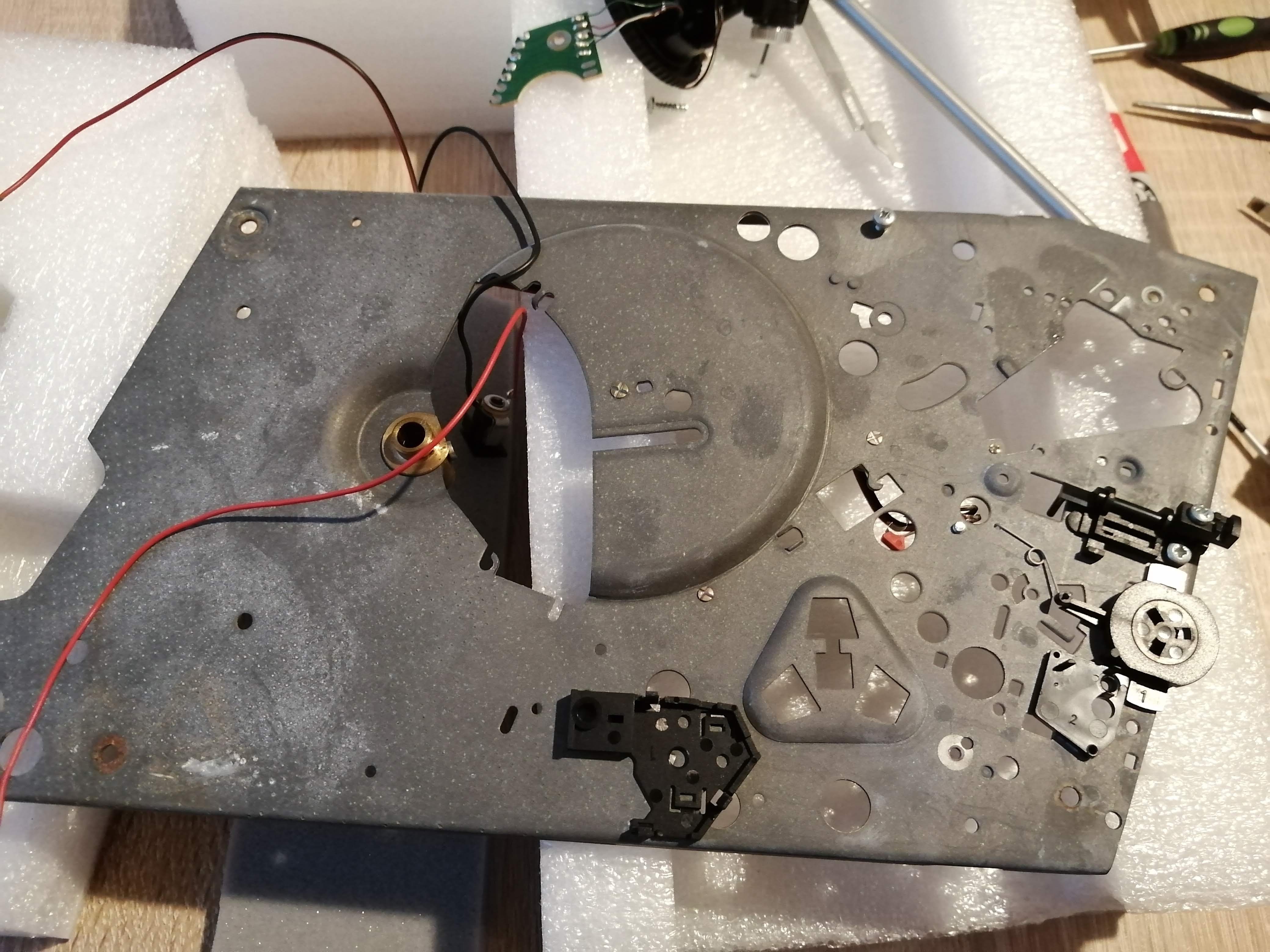

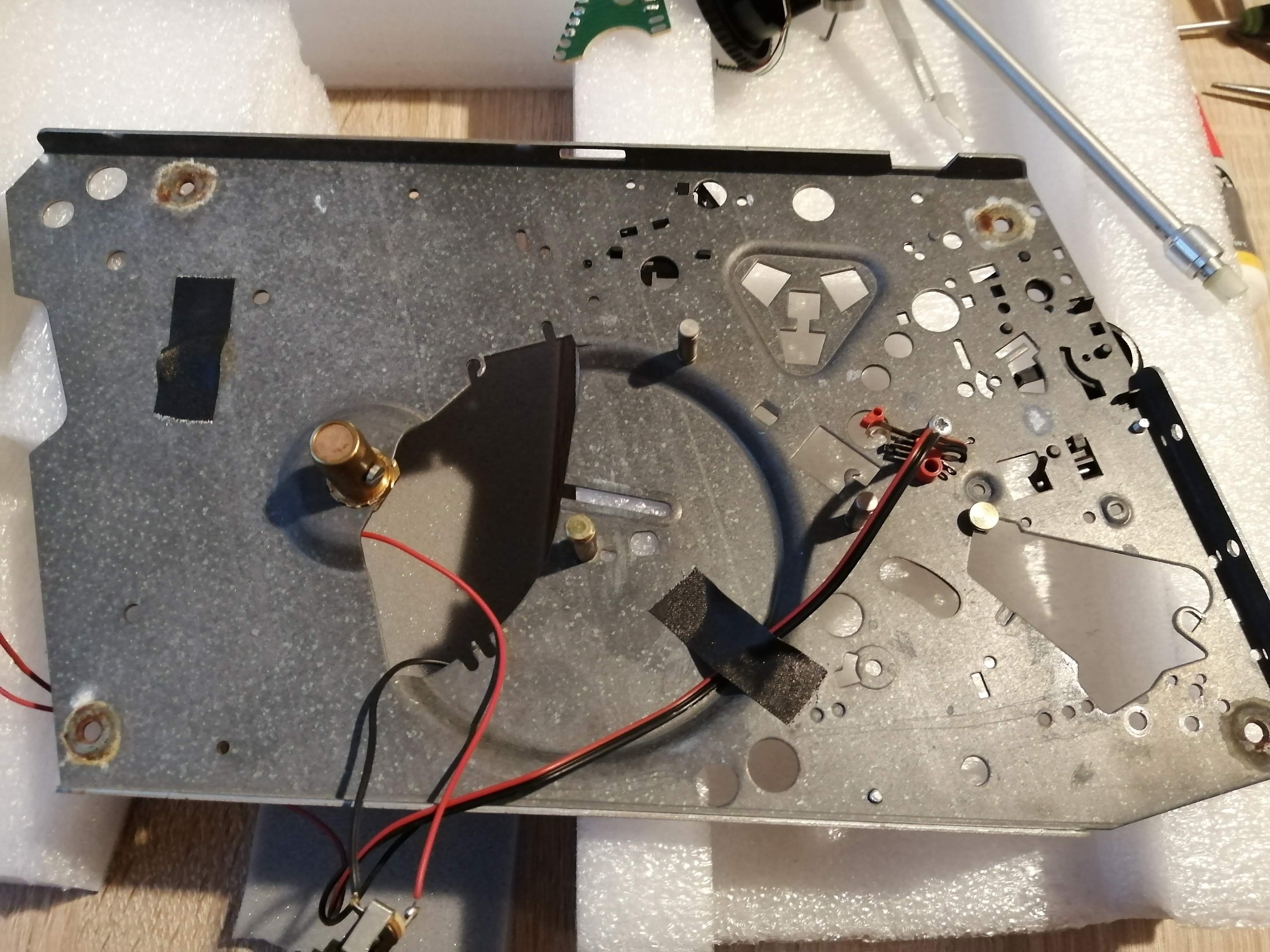

Tuleja stożkowa z mosiądzu, kawałek brązu masz tylko jko łożysko oporowe w dolnej części ta ciemniejsza. Do niej jest zamocowany drucik do masy.
Krótka oś wciskana w plastik. Bicie nieuniknione na styku talerza z tuleją stożkową. Ile waży talerz ? I z czego jest zrobiony.
Jest to stop znalowy. Widać to po otworach.
Spód z twardego ABS, dobry i sztywny. Ale przenosi rezonans dlatego obudowa z innego materiału.
Łożyska ramienia w obudowie plastikowej.
Coś jeszcze?

No jakoś mnie nie szokują te informacje odnośnie CS 5000. W końcu to gramofon z 1986 roku, więc plastik był już dawno wykorzystywany.Szczerze to widziałem bardziej liche łożyska. A patrząc na parametry tego modelu to chyba spełniało swoje zadanie.

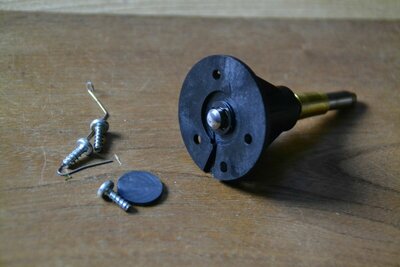

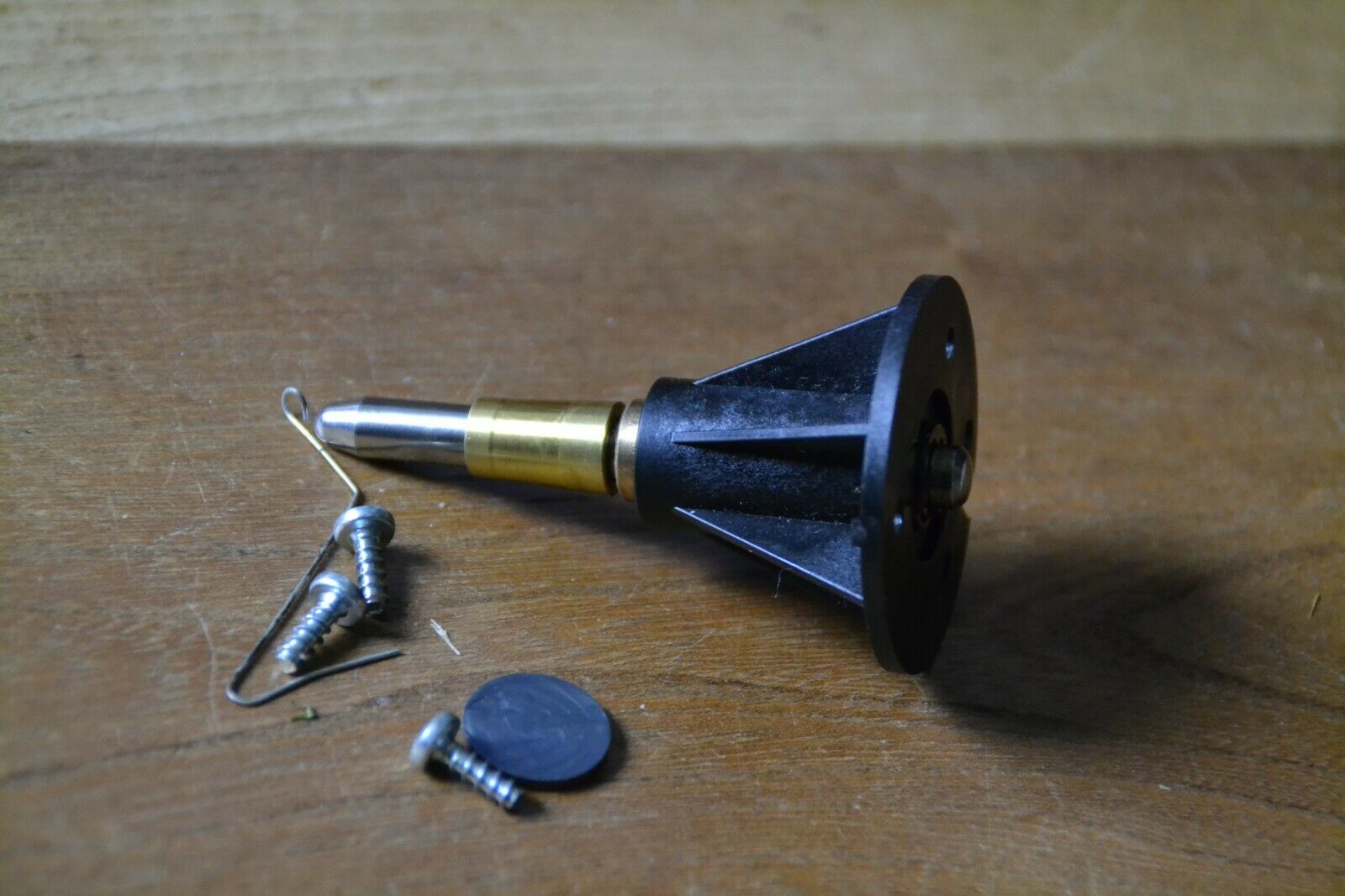

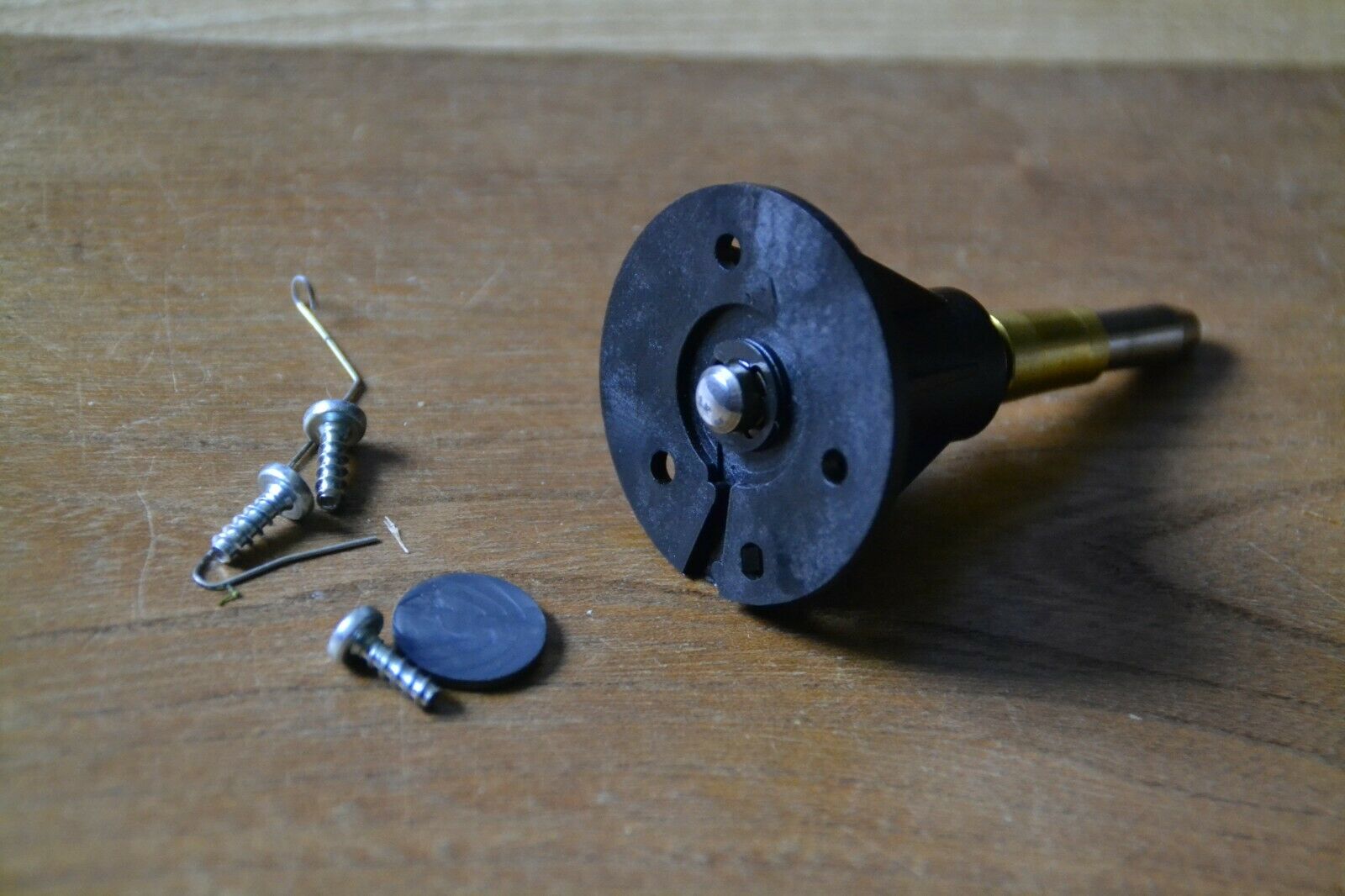

Skoro rozbierałeś to pewnie wiesz, że ta część z mosiądzu to przecież tylko krótka nakładka celem aretowania talerza. Właściwa tuleja z brązu jest wprasowana w obudowę plastikową, przez którą przechodzi na wylot właściwy metalowy wał, który opiera się na teflonie. Inaczej to nie ma sensu. Jako oporowe to w ogóle jakaś abstrakcja. To nie ten typ łożyska. Przecież widać to bardzo dobrze na poniższych zdjęciach.
Stopy alu i cynku stosował też choćby Thorens, to tak na marginesie.

Coś jeszcze?

Tak. Chciałem zapytać z ciekawości o to:

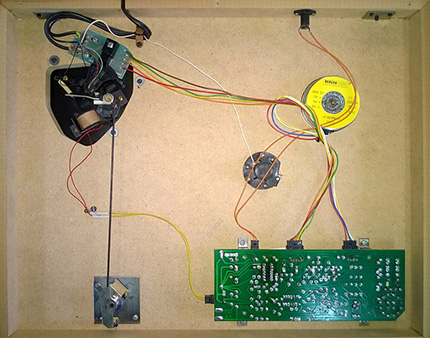

Thorens 280 MK IV ale trudny do upolowania.
Mechanika bomba

To jest ta mechanika bombowa? Bo to chyba wnętrze Thorensa 280 MK IV?

Jeżeli Dual to z silnikami EDS

No tak się składa, że Dual CS 5000 ma właśnie EDS'a

[system2007]

Żeby nie zaśmiecać wątku zakupowego "Gramofon do 1500 zł" to pozwolę się opowiedzieć koledze sytem2007 w moim wątku.

Tuleja stożkowa z mosiądzu, kawałek brązu masz tylko jko łożysko oporowe w dolnej części ta ciemniejsza. Do niej jest zamocowany drucik do masy.
Krótka oś wciskana w plastik. Bicie nieuniknione na styku talerza z tuleją stożkową. Ile waży talerz ? I z czego jest zrobiony.
Jest to stop znalowy. Widać to po otworach.
Spód z twardego ABS, dobry i sztywny. Ale przenosi rezonans dlatego obudowa z innego materiału.
Łożyska ramienia w obudowie plastikowej.
Coś jeszcze?

No jakoś mnie nie szokują te informacje odnośnie CS 5000. W końcu to gramofon z 1986 roku, więc plastik był już dawno wykorzystywany.Szczerze to widziałem bardziej liche łożyska. A patrząc na parametry tego modelu to chyba spełniało swoje zadanie.

Skoro rozbierałeś to pewnie wiesz, że ta część z mosiądzu to przecież tylko krótka nakładka celem aretowania talerza. Właściwa tuleja z brązu jest wprasowana w obudowę plastikową, przez którą przechodzi na wylot właściwy metalowy wał, który opiera się na teflonie. Inaczej to nie ma sensu. Jako oporowe to w ogóle jakaś abstrakcja. To nie ten typ łożyska. Przecież widać to bardzo dobrze na poniższych zdjęciach.
Stopy alu i cynku stosował też choćby Thorens, to tak na marginesie.



Coś jeszcze?

Tak. Chciałem zapytać z ciekawości o to:

Thorens 280 MK IV ale trudny do upolowania.
Mechanika bomba

To jest ta mechanika bombowa? Bo to chyba wnętrze Thorensa 280 MK IV?

Jeżeli Dual to z silnikami EDS

No tak się składa, że Dual CS 5000 ma właśnie EDS'a

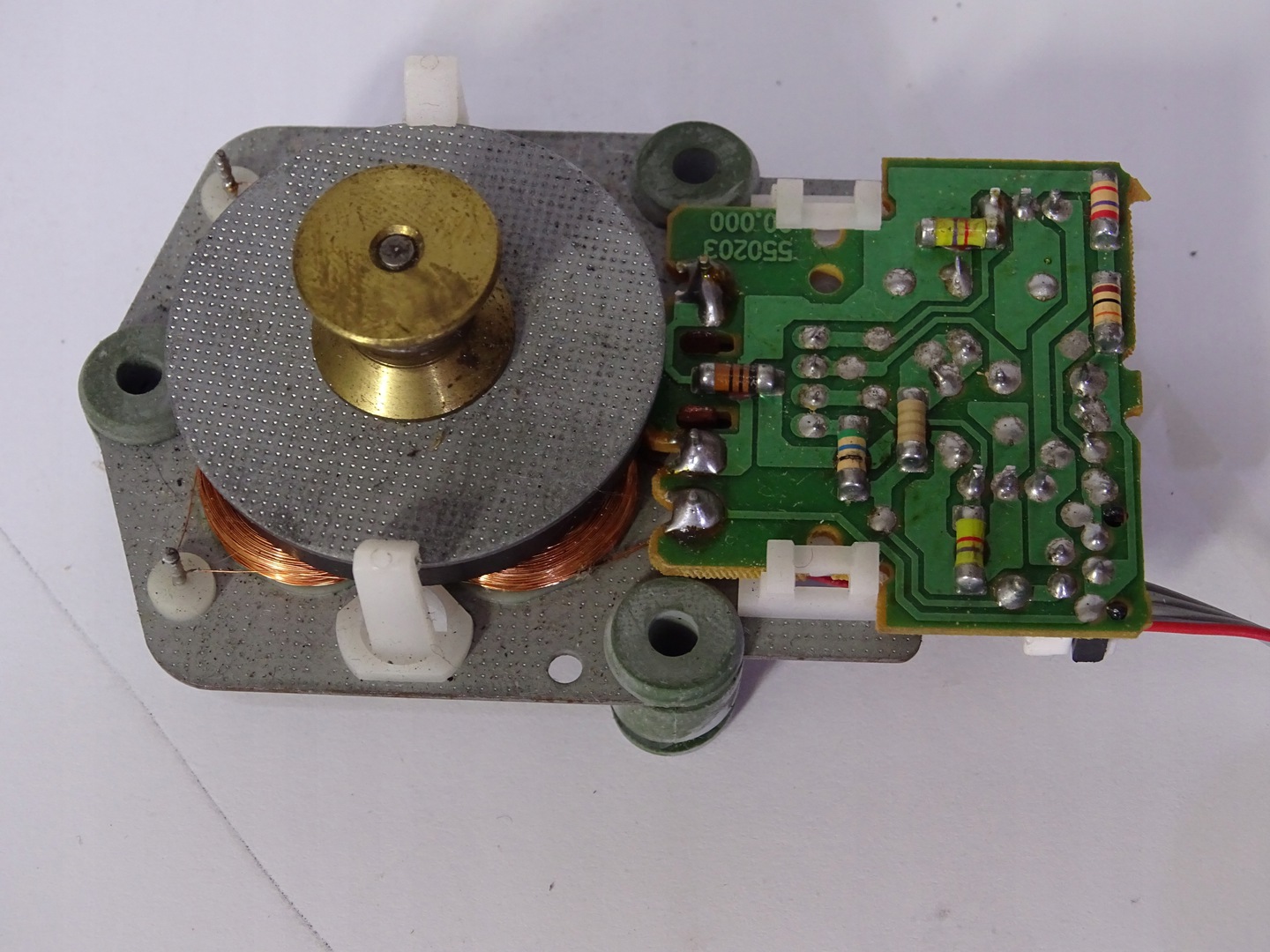

Pisałem o takim silniku Duala

[system2007]

A nie o takim

[olsza84]

Pisałem o takim silniku Duala

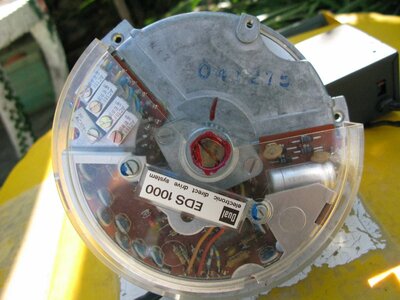

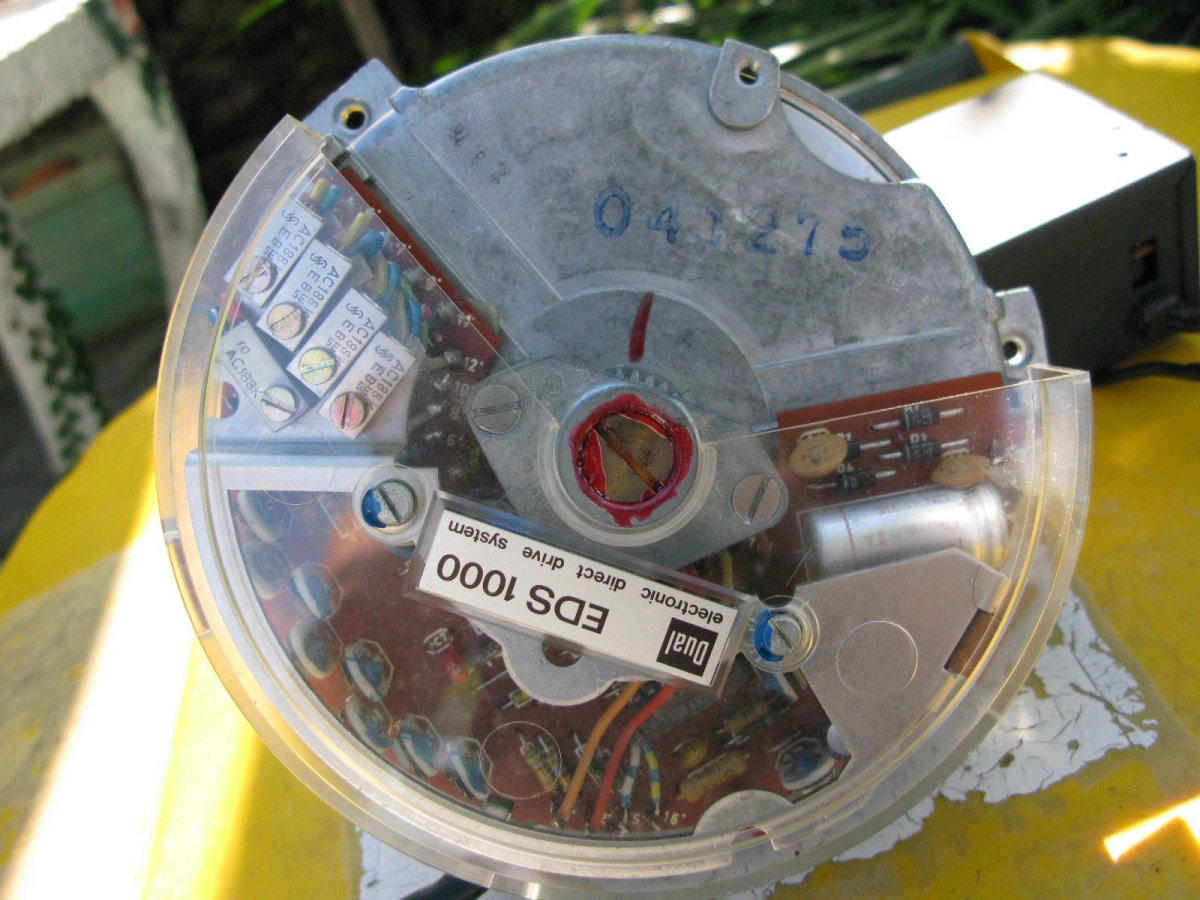

To jest silnik EDS z Duala 701. Silników EDS było całkiem sporo. Oba to EDS'y.
