"DUAL" - gramofon nie dla każdego

[Ukaniu]

Dla dualofili
http://www.hifisentralen.no/forumet/vin ... -over.html

[ROCHO]

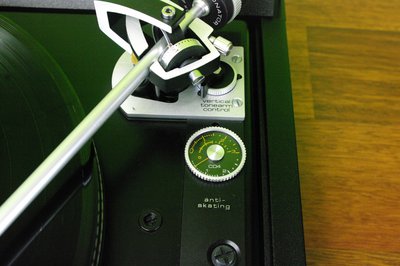

Przy szlifie eliptycznym, która to będzie podziałka w Anti-skating na ustawienie 1 g.Ta zewnętrzna górna (żółta) od lewej strony zaczynająca się od 0 czy dolna biała i ustawić na 1

[Wojtek]

Spójrz na figury na początku skali. Wewnętrzna ma okrąg, co symbolizuje szlif sferyczny. Zewnętrzna elipsę, czyli eliptyk.
Skala CD4 jest dla szlifów bardziej zaawansowanych niż eliptyczne, czyli Shibata, hipereliptyki, SAS, itd.
Wywodzi się to od systemu kwadrofonii CD4, przy którym jednym z wymogów technicznych było posiadanie igły Shibata.

[ROCHO]

Dzięki Wojtek za wyjaśnienie.
Czyli przy moim szlifie eliptycznym igłę ustawiam na podziałce górnej zewnętrznej, czyli ta pierwsza duża kreska(nie kropka) od 0 elipsy to 1 g. Prawdę mówiąc nigdy nie zwróciłem na to uwagi.Tym bardziej,że te figury symbolizują szlif igły .
Nie wiedziałem, że dla SAS ustawienie jest na skali CD4. Dobrze to wiedzieć gdyby kiedyś przyszło mi kupić lepszą igłę SAS do mojej wkładki.
Dzięki

[macias]

No to bach
- szybka decyzja sprzed tygodnia i wczoraj kilka kilogramów dobrze zapowiadającego się gramofonu Dual 721 zjawiło się w domu. Nie wszystko jest tak pięknie jak niemiecki sprzedawca obiecywał (a koledzy ostrzegali), więc biorę się do pracy. Pełne przetestowanie wszystkich funkcji gramofony będzie możliwe po zainstalowaniu igły (na którą jeszcze czekam), ale już jest kilka spraw "standardowych" do poprawienia / naprawienia.

Mam więc kilka pytań do bardziej doświadczonych użytkowników (i poglądowe zdjęcia dla potomności)

1. Steuerpimpel - instalacja nowego
Jak na moje oko to go tam po prostu brakuje:

#1

Pytania:
a) Z czego zrobiliście swoje pimple? (osłona kabla?)
b) Jaka długość pimpla sprawdziła się w tym gramofonie?


2. Kable sygnałowe z wtyczkami RCA
Przeróbka jest planach, gdyż gramofon miał zainstalowanych wtyk DIN:

#2

Po zdjęciu osłony metalowej wszystko wyglądało tak:

#3

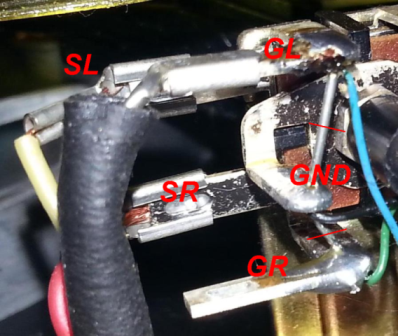

Po odłaczeniu starego przewodu i przeczyszczeniu styków:

#4

Zgodnie z rekomendacjami Waszymi z innych postów będę rozdzielać masy sygnałowe od masy obudowy. W tym momencie wszystkie masy są zmostkowane na środkowej blaszce. Zakładam, że rozdzielenie tych mas będzie wymagało przecięcia dwóch drutów widocznych na zdjęciu.

Pytania:
a) Co zrobić z masą ramienia (czarny przewód)? Zmostkować go z masą obudowy?
b) Jak w praktyce zrobiliście takie mostkowanie (lutowanie kawałeczków kabelka?)
c) Czy wiecie do czego właściwie te masy są podłączone - tylko wyprowadzone na zewnątrz, czy też z obudową z obudową gramofonu?


3. Masa / uziemienie obudowy gramofonu
Osobnym przewodem będzie wyprowadzona masa. (Ewentualnie rozważę użycie do tego ekranu kabli sygnałowych, przy założeniu, że sygnał i masa sygnałowa będą puszczone osobnymi przewodami centralnymi w kablu.)
Pytania:
a) Do czego należy tą masę podłączyć? Widzę dwóch kandydatów (patrze zdjęcie #3) - blaszka trzymająca kabel sygnałowy albo mocowanie statywu, gdzie podłączane są kable. Jak to zrobiliście w swoich 721?

Z góry dziękuję za Waszą pomoc!

[ROCHO]

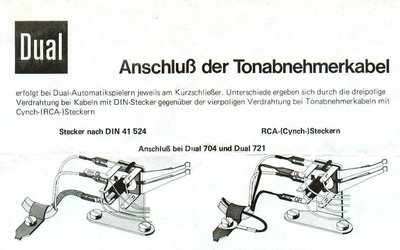

W moim 721 kable zostały wymienione i przylutowane.Wcześniej były na wtyki jak u Ciebie.Podłączone tak jak na zdjęciu

[ROCHO]

kolejność podłączenia.Takie miałem kable jak na zdjęciu.Zostały usunięte.

[ROCHO]

1. Steuerpimpel - instalacja nowego
Jak na moje oko to go tam po prostu brakuje:

http://www.winyl.net/viewtopic.php?f=11 ... pel#p84786

http://www.youtube.com/watch?v=Uct9bac4u6U
http://www.youtube.com/watch?v=kWDPi8vkocY

może się przyda

[pawel0777]

1. Steuerpimpel - instalacja nowego
Jak na moje oko to go tam po prostu brakuje:

http://www.winyl.net/viewtopic.php?f=11 ... pel#p84786

http://www.youtube.com/watch?v=Uct9bac4u6U
http://www.youtube.com/watch?v=kWDPi8vkocY
może się przyda

Dobry wychodzi z kawałka przewodu antenowego.Gdzieś w gramofonach wkleiłem rysunek i opis z wymiarami.Wpisz w szukajkę: pimpel to znajdziesz

sam znalazłem
http://www.winyl.net/viewtopic.php?f=11 ... pel#p18824
http://www.winyl.net/download/file.php? ... &mode=view

[macias]

Dzięki ROCHO i pawel0777. Przy przeglądaniu forum faktycznie natknąłem się na Wasze podpowiedzi - ale jakoś mi z głowy wyparowały jak otworzyłem gramofon

c) Czy wiecie do czego właściwie te masy są podłączone - tylko wyprowadzone na zewnątrz, czy też z obudową z obudową gramofonu?

Już wiem - sprawdziłem "organoleptycznie", że zmostkowane masy są po prostu galwanicznie połączone z całą to blaszką (na której są wszystkie połączenia), a więc z obudową, a więc również z blaszką przytrzymującą kabel. Czyli wychodzi na to, że czarny przewód może być tam podłączony i pozostawiony (jak na schematach, które załączyliście)

Idę szukać przewodu antenowego

[Ukaniu]

a) Z czego zrobiliście swoje pimple? (osłona kabla?)
b) Jaka długość pimpla sprawdziła się w tym gramofonie?

Z czego byś pimpla nie zrobił dobrze aby nie był za twardy.
Jego wysokość ma być podobna jak tego pimpelka od podnoszenia ramienia. Precyzyjna regulację wykonuje się śrubą na dźwigni. Jak zauważysz on w jedną stronę jedzie w pozycji dolnej i wtedy ma się praktycznie ślizgać bez dotykania. Dość śmieszne są te wszystkie opisy precyzyjnego doboru wysokości (mówię tu o tym co kiedyś widziałem w sieci, gdzie niemalże z audiofilską zapalczywością dyskutowano o zmianach w wysokości i ich wpływie na ruch) . Tam jest regulacja.

Odkręć osłonę plastikową silnika, odkręć dwie śruby mocujące dolne łożysko oporowe i posmaruj świeżym smarem z MoS2. Jak nie wymieniane to tam będą wióry.
Warto też zdjąć zębatkę, pierścień segera, wyrwać z góry ośkę z wirnikiem i posmarowac łożyska porowate, nasączyć filc, może być suche jak pieprz. Ostatecznie po latach to może być nawet mineralny olej do panewek capstan (choć powinien być isoflex pdp). Ośkę zlustrować okiem bo czasem ma jakieś naloty, wtedy wypolerować.

[macias]

Zapiski z placu boju (Dual 721):
- Kable sygnałowe zarobione i przylutowane (podziękowania za posty i opisy)

- Uziemienie wyprowadzone osobnym kabelkiem

- Pimpel zrobiony i założony (podziękowania za uwagi i sugestie) - niestety automatyka startu ma fochy i raz działa innym razem nie działa. Problemu jeszcze nie analizowałem w szczegółach - w tej chwili przy starcie przesuwa ramię aż do środka talerza. Wcześniej (tego samego wieczora) zdarzało się, że poprawnie wystartował płytę i zdarzało, że ramię w ogóle się nie przesuwało. Może jednak zły ten pimpel jest? Diagnostyka przede mną...

- Wczoraj doszła w końcu igła i gramofon ożył . Przy kalibracji ramienia okazało się, że ustawienie AS na 0 (zero) cały czas powoduje ściąganie ramienia w kierunku pozycji spoczynkowej (dużo słabiej niż w innych niezerowych pozycjach). Czy to normalne, czy też (jak zakładałem) w pozycji zerowej ramię nie powinno się przesuwać po umieszczeniu go nad talerzem?

- Smarowanie i sprawdzenie napędu przede mną - dzięki za wskazówki.

[Wojtek]

Czy to normalne, czy też (jak zakładałem) w pozycji zerowej ramię nie powinno się przesuwać po umieszczeniu go nad talerzem?

Nie, przy zerowym AS ramię nie powinno się samoczynnie przesuwać na boki.

[horang]

Hej
Właśnie zauważyłem, że mój nowy-stary Dual ma przekrzywiony headshell (tak to się chyba nazywa).



Zdjęcie trochę przekłamuje, w rzeczywistości jest to dość duży odchył. Czy to tak ma być? Jeśli nie to jak go wyprostować? To mój pierwszy gramofon, więc proszę o wyrozumiałość

[Bacek]

Na zdjęciu widać odchył o kilka stopni a to dużo. Co to za model Duala? Jak są jakieś śrubki przy headshellu to może da się je poluzować i coś tam poregulować.
