Dual 601 zmaltretowany przez Poczte Polską. Pomocy

[kreator]

tak zrób zapewne to stuerpimpel

dokładnie stuerpimpel:)

tu widac gdzie jest:

http://www.youtube.com/watch?v=er97WDk_Wuw

[bonokce]

Jutro to sprawdze i zrobie zdjęcie. Dzięki za zainteresowanie

[Wojtek]

Panowie, ja wiem że steuerpimpel to popularny problem z automatyką Duali, ale nie zawsze jest on źródłem tych problemów.
Stąd nie wyrokowałbym na wyrost, mimo że oczywiście prawdopodobieństwo jest wysokie.

Dlatego też zapytałem jak to jest z automatyką. Czy działa autostop, itd. Do tej pory tego nie wiem.

Plastikowy element faktycznie jest zaślepką od kabla sygnałowego czy też sieciowego.

Jeśli główne elementy 601ki są obecne i sprawne to tak jak eenneell napisał, raczej nie będzie kłopotu z zrobieniem w pełni kompletnego egzemplarza po zakupie podobnego (ale np. uszkodzonego) Duala. Pokrywa, obudowa zewnętrzna, śrubki transportowe, to wszystko są w miarę kompatybilne (jeśli nie identyczne) części w ramach jednej serii.

[eenneell]

Panowie, ja wiem że steuerpimpel to popularny problem z automatyką Duali, ale nie zawsze jest on źródłem tych problemów.
Stąd nie wyrokowałbym na wyrost, mimo że oczywiście prawdopodobieństwo jest wysokie.

Dlatego stuerpimpla zostawiam na koniec
Chyba nikt sie nie spotkał z tak "kopanym/bitym/katowanym Dualem (nawet Wojciech06!)
bonokce! Czy Ty masz "zmysł techniczny i "zaglądałes" do takich mechanizmów
Jeżeli tak to ok!, jeżeli nie to rochę d..a zbita
To teraz popatrz na mechanikę "od środka" (ze skupieniam) i zobacz czy nie jest coś pogięte/ połamane etc-to powinno być widać- zrób foty,
pzdr
PS jak robisz foty to czasem opisz co tam widzisz

[Wojtek]

W razie czego oczywiście schematy konstrukcyjne Duala 601 są dostępne na VinylEngine i nie tylko.

[bonokce]

Czy działa autostop, jak podnoszę ramie, które wcześniej sam ułożyłem nad płytką i odkładam na stopkę to się zatrzymuję talerz. Jakiś tam zmysł techniczny mam, w każdym razie wg mnie nic pogięte nie jest. Wydaje mi się, że jak kręciłem śrubką lift to wtedy jakoś udało mi się to ustawić żeby ramie samo się przeniosło. Ale później zauważyłem, że jak za mocno przykręciłem tą śrubkę do nie dało się poziomować ramienia, bo odbijało w górę. Jak nacisnę przycisk start to ramię unosi się lekko tak jakby miał się przenieść tylko nie przenosi się i opada. Za to jak włączę manualnie płytę i przesunę przycisk stop to ramię unosi się a po chwili znowu upada.

[Wojtek]

Czy działa autostop, jak podnoszę ramie, które wcześniej sam ułożyłem nad płytką i odkładam na stopkę to się zatrzymuję talerz.

Autostop polega na tym, że jak skończy się odtwarzać strona płyty to ramię się podnosi i przesuwa z powrotem na stopkę (albo na start płyty, jeśli załączone jest powtarzanie). Ew. to samo osiągniemy poprzez uruchomienie stopu poprzez dźwigienkę.

Ręczne podniesienie i przeniesienie ramienia ciężko nazwać obsługą "auto"

Wydaje mi się, że jak kręciłem śrubką lift to wtedy jakoś udało mi się to ustawić żeby ramie samo się przeniosło. Ale później zauważyłem, że jak za mocno przykręciłem tą śrubkę do nie dało się poziomować ramienia, bo odbijało w górę.

To normalne, jeśli za wysoko podniosłeś windę. W sumie nie ma sensu ustawiać ją za wysoko, bo po co komu igła wisząca 1cm nad powierzchnią płyty?

Czyli wychodzi na to, że ramię załapuje funkcje, podnosi się i opada, ale nie przesuwa się samoczynnie.

Cóż, w takim razie pozostaje zajrzeć do środka i obczaić "pimpka" oraz pozostałe elementy, ale pewnie nie jest źle skoro po podniesieniu windy ramię się przesunęło. Może coś tam haczy?

[eenneell]

Tak jak Mr Wojtek pisze;

wychodzi na to, że ramię załapuje funkcje,

Jeżeli masz "zmysł techniczny" to już wiesz. że mechanika/automatyka w Dualu musi zakończyć swój cykl / funkcje
(np jeśli pasek się ślizga, lub bez paska etc; to cykl dokończysz kręcąc talerzem!)
Sprawdz (kilka razy) jak sie zachowyje na pojedynczym i wielokroynym odtwarzaniu (to ten pierwszy z prawej "dynks")
I jeżeli masz "ociupinę" cierpliwości to na spokojnie pokręć talerzem, czasem pomagając delikatnie ramieniu- może " jakiś opór przeskoczy"

Z tymi regulacjami śrubkowymi to spoko! spoko! (żebys Sobie całkiem nie rozregulował)

PS Jeeli masz wszelkie instrukcje i schematy z Winylengine (:?: itp ):? to warto przestudiować miejsca smarowań: bo tam może być odp! no i poznasz "pimpka"

[Wojtek]

(np jeśli pasek się ślizga, lub bez paska etc; to cykl dokończysz kręcąc talerzem!)
Sprawdz (kilka razy) jak sie zachowyje na pojedynczym i wielokroynym odtwarzaniu (to ten pierwszy z prawej "dynks")
I jeżeli masz "ociupinę" cierpliwości to na spokojnie pokręć talerzem, czasem pomagając delikatnie ramieniu- może " jakiś opór przeskoczy"

Wspominałem już o tym na początku, ale nie wiem czy bonokce z tym popróbował czy nie

[bonokce]

Dzisiaj będe próbował zobaczyć czy podczas kręcenia nie przeskoczy coś. Narazie zamieszcze zdjęcia może ktoś coś zauważy.

[kreator]

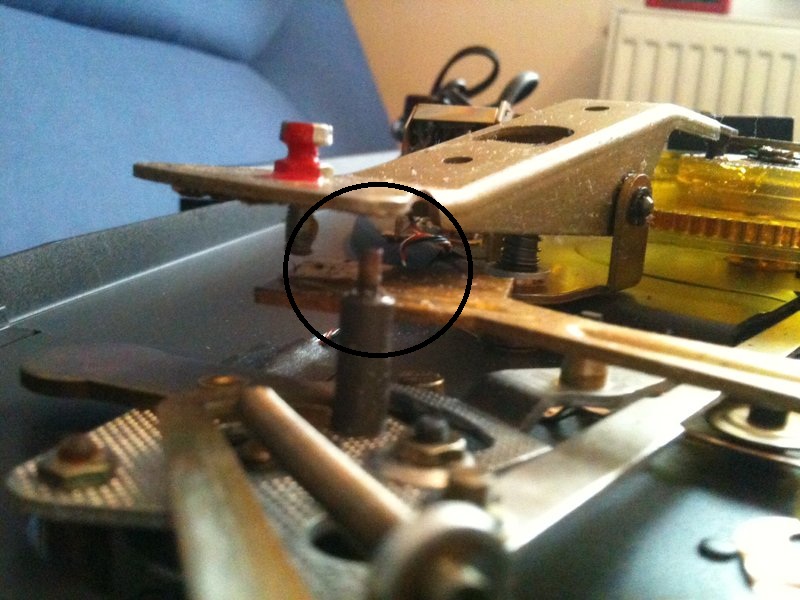

brak gumki stuerpimpel. jak dla mnie to jest główna przyczyna braku reakcji na automatykę duali. jesli oczywiście wszystko w środku wygląda ok. poza nową gumką. wyczyściłbym cały stary smar gdzie tylko można. raz że jest go za dużo w niektórych miejscach to jest po prostu stary.

[bonokce]

W takim razie pytanie brzmi gdzie to moge dostac? Tylko z jakiegoś "trupka"?

[wojciech06]

W takim razie pytanie brzmi gdzie to moge dostac? Tylko z jakiegoś "trupka"?

Można dorobić stuerpimpel.
Poczytaj sobie temat:

http://www.winyl.net/viewtopic.php?f=11 ... pel#p18661

[bonokce]

Udało się to był ten pimpel teraz ramię przenosi się i w raca tak jak powinno być. Pozostała kwestia smażenia, jeszcze jedna sprawa mógłby mnie ktoś oświecić do czego słuzy pokrętło po lewej stronie ramienia. To na jednym z trzech wsporników, dla mnie to jest jakby regulacja wyskości bądz sprężynowania ramienia.

[eenneell]

"Udało się to był ten pimpel teraz ramię przenosi się i w raca tak jak powinno być"

wyczyściłbym cały stary smar gdzie tylko można. raz że jest go za dużo w niektórych miejscach to jest po prostu stary.

Tak zrób! -talerz powinien sie kręcic (bez paska) i kręcić! i jeszcze sprawdź czy silnik jest dobrze smarowany!
Resztę regulacji (jeżeli jest ok, a gramofon wypoziomowany) na razie zostaw (ja do tego dochodziłem empirycznie)
Jeżeli nic nie przeskakuje (po podstawowej regulacji) i działa dobrze to:

Pozostała kwestia smażenia,

wymyj/wyczyść płyty
pzdr
