Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

Głośniki w kolumnach i inne słuchawki
ODPOWIEDZ
Awatar użytkownika
kukiz 30
Posty: 1918
Rejestracja: 18 wrz 2016, 16:05
Lokalizacja: dolnośląskie

Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#1

Post autor: kukiz 30 »

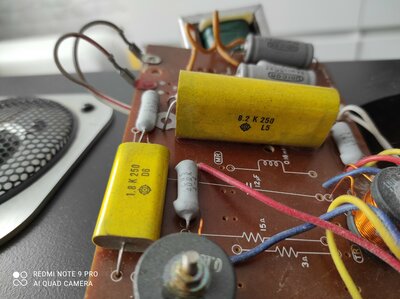

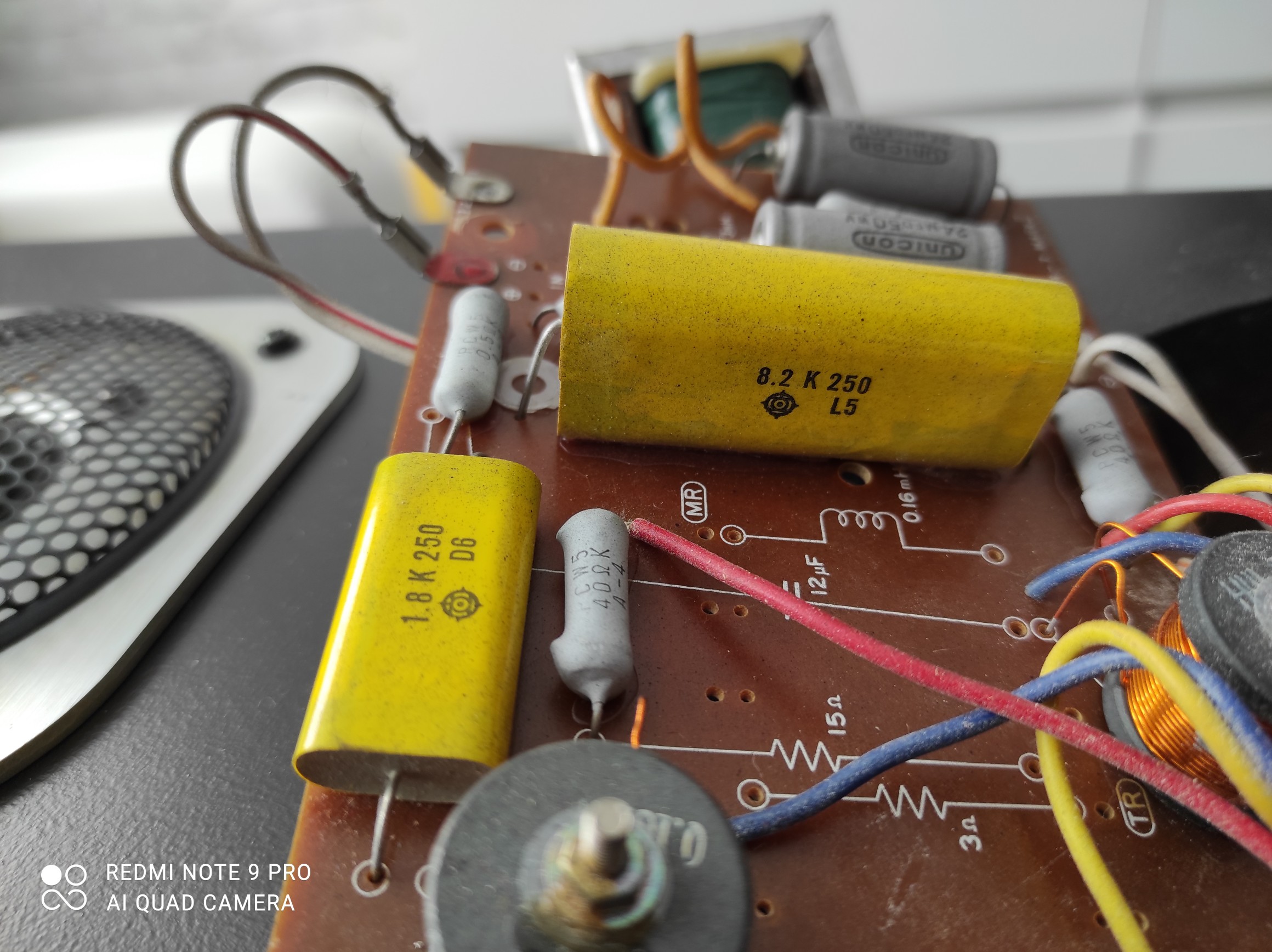

Czy ktoś może mi pomóc w rozszyfrowaniu jakie pojemności kondensatory tu występują. Szczególnie te dwa żółte. Próbowałem coś znaleźć w necie ale nie ma. Myślę nad zmianą kondów.Drugie pytanie czy jest sens ruszać rezystory coś to zmienia :think: Wszelkie uwagi mile widziane.
Załączniki
Ostatnio zmieniony 12 mar 2021, 14:31 przez kukiz 30, łącznie zmieniany 1 raz.
Mission Cyrus One, Luxman L405,Sony PS-X6,DAC by Martynka, Infinity RS-4000.
Awatar użytkownika
Bastech
Posty: 143
Rejestracja: 13 lis 2020, 10:34
Gramofon: Technics SL-D3
Lokalizacja: Kotlina Kłodzka

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#2

Post autor: Bastech »

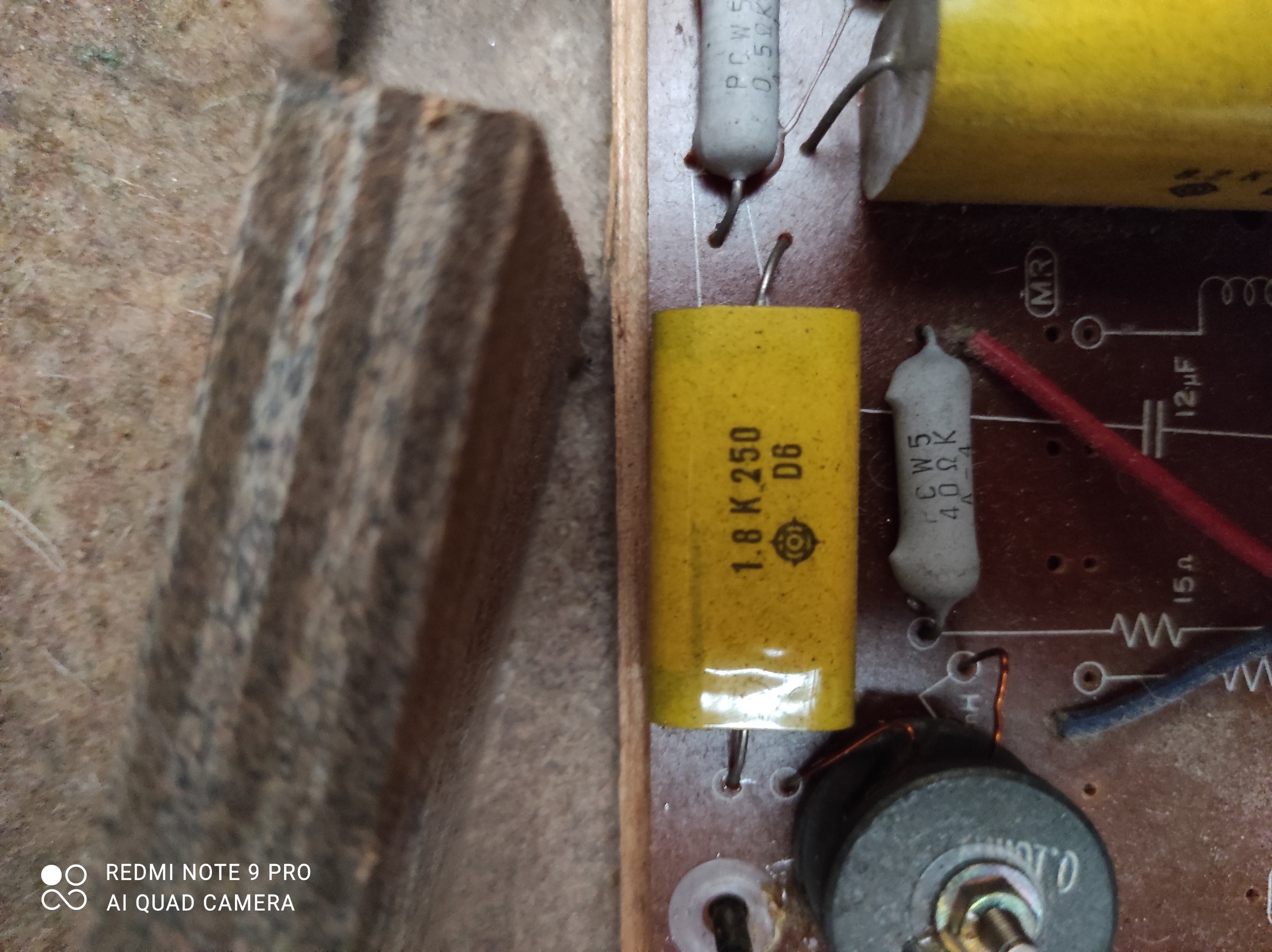

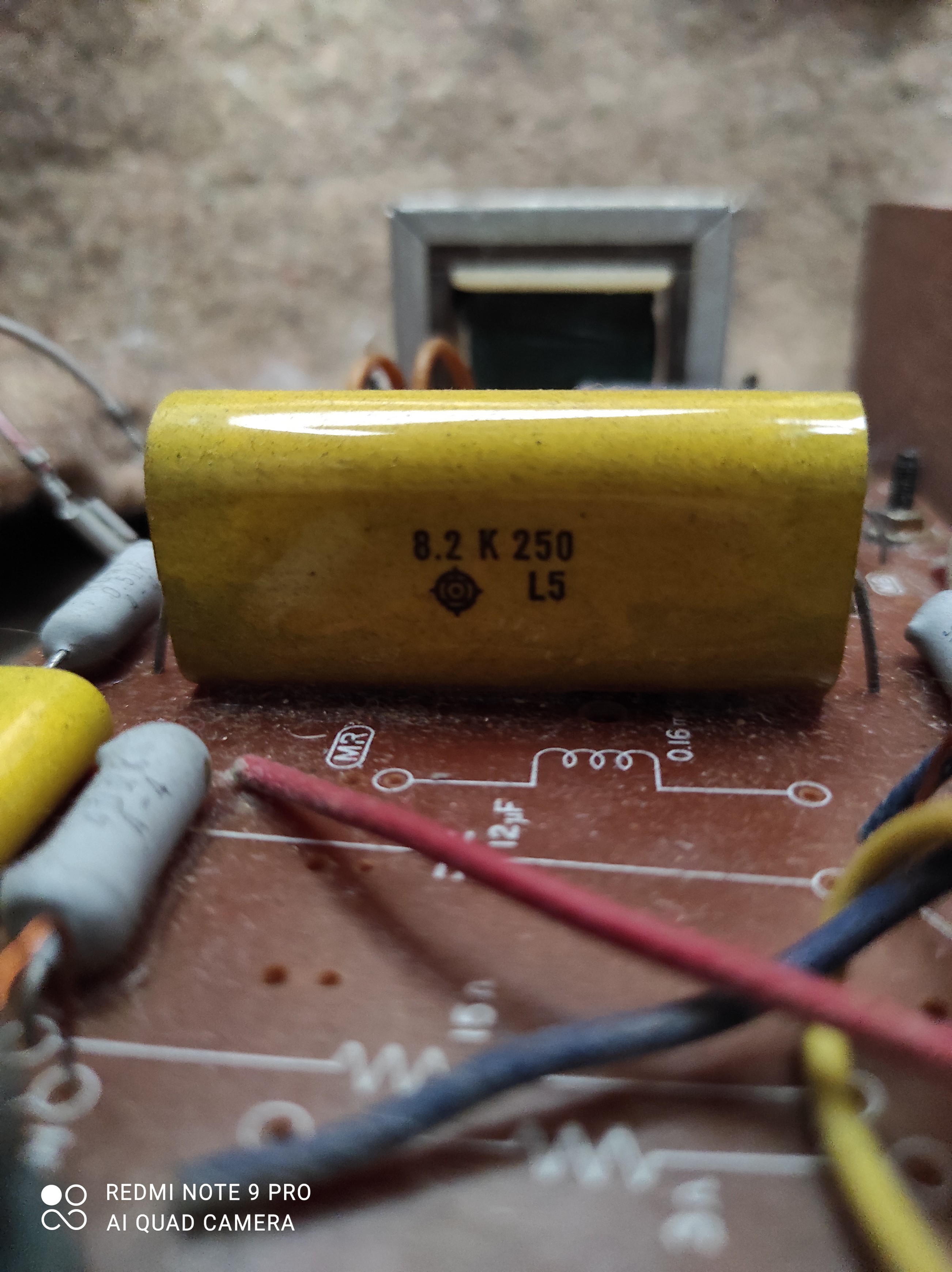

Nie przyjmuj tego za pewnik ale obstawiałbym pojemność kondensatorów żółtych na podaną w µF, czyli odpowiednio: 1.8µF i, jeśli dobrze widzę, 8.2µF.

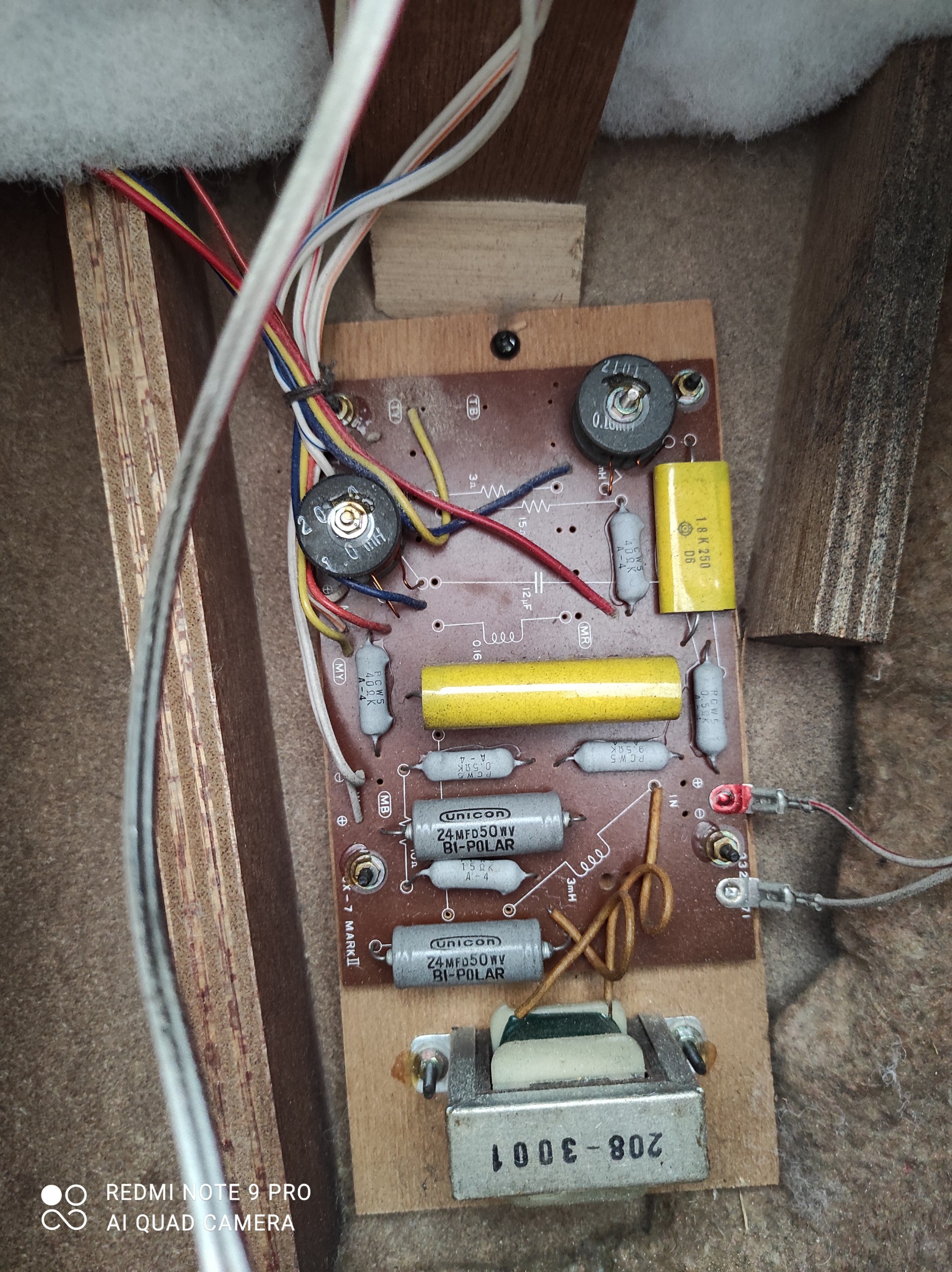

Szare to kondensatory bipolarne o pojemności 24µF i napięciu 50V.
Żeby się upewnić można je wylutować i zmierzyć pojemność.
Technics SL-D3 | Onkyo A-8650 | Nikko NA-990 | RPi 4 + PiFi DAC+ | Quadral Tribun 120
Wzmacniacz słuchawkowy DIY hybryda ECC88 + MOSFET-y| Kilka magnetofonów CC i R2R
zbyszek1982
Posty: 5029
Rejestracja: 31 gru 2012, 19:11

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#3

Post autor: zbyszek1982 »

Żółte zostaw, bo to foliowe kondensatory. Wymień te szare na nowe bipolary Ecap z Mundorfa.
Awatar użytkownika
Bastech
Posty: 143
Rejestracja: 13 lis 2020, 10:34
Gramofon: Technics SL-D3
Lokalizacja: Kotlina Kłodzka

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#4

Post autor: Bastech »

zbyszek1982 pisze:
12 mar 2021, 14:44
Żółte zostaw, bo to foliowe kondensatory.
Dokładnie, one się raczej nie zestarzały.
Technics SL-D3 | Onkyo A-8650 | Nikko NA-990 | RPi 4 + PiFi DAC+ | Quadral Tribun 120
Wzmacniacz słuchawkowy DIY hybryda ECC88 + MOSFET-y| Kilka magnetofonów CC i R2R
Awatar użytkownika
kukiz 30
Posty: 1918
Rejestracja: 18 wrz 2016, 16:05
Lokalizacja: dolnośląskie

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#5

Post autor: kukiz 30 »

Dziękuję koledzy za szybką odpowiedź.
Mission Cyrus One, Luxman L405,Sony PS-X6,DAC by Martynka, Infinity RS-4000.
Awatar użytkownika
kukiz 30
Posty: 1918
Rejestracja: 18 wrz 2016, 16:05
Lokalizacja: dolnośląskie

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#6

Post autor: kukiz 30 »

A jakaś alternatywa do Mundorf. Nie mogę nic znaleźć o takim parametrze 24uf :think: Jest tylko 22.
Mission Cyrus One, Luxman L405,Sony PS-X6,DAC by Martynka, Infinity RS-4000.
Awatar użytkownika
amrowek
Posty: 7596
Rejestracja: 21 maja 2015, 09:04
Lokalizacja: mazowsze płd-zach 40 km od stolicy - Żyrardów

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#7

Post autor: amrowek »

W DALSZYM CIĄGU AKTUALNA i AKTYWNA zrzutka na pomoc ludności cywilnej i wojsku na Ukrainie
https://zrzutka.pl/sxntmz
Awatar użytkownika
kukiz 30
Posty: 1918
Rejestracja: 18 wrz 2016, 16:05
Lokalizacja: dolnośląskie

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#8

Post autor: kukiz 30 »

Ok Mrówek. Tak się zastanawiam czy jest sens ruszać, narazie brzmi to bardzo dobrze. A myślę że za wiele to chyba nie wniesie. Przynajmniej w kwestii kondensatorów sprawa wyjaśniona.
Mission Cyrus One, Luxman L405,Sony PS-X6,DAC by Martynka, Infinity RS-4000.
Awatar użytkownika
Merrick
Posty: 2385
Rejestracja: 22 sie 2016, 22:02
Gramofon: Thorens TD-160 Super
Lokalizacja: Elbląg
Kontakt:

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#9

Post autor: Merrick »

kukiz 30 pisze:
12 mar 2021, 15:13
A jakaś alternatywa do Mundorf. Nie mogę nic znaleźć o takim parametrze 24uf Jest tylko 22.
Miflex jest precyzyjny i na tylko 2% odchyleń. Oczywiście jest to MKP
https://www.tme.eu/pl/details/mkp11-24u ... M1EALw_wcB
Thorens TD-160 Super, SME Series III, OM 30 -> Staccato OS-> Dyskretniok -> Hafler DH-100, Hafler DH-220, Dynaudio Audience 40

https://www.discogs.com/user/Merrick-Pl/collection
Awatar użytkownika
Merrick
Posty: 2385
Rejestracja: 22 sie 2016, 22:02
Gramofon: Thorens TD-160 Super
Lokalizacja: Elbląg
Kontakt:

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#10

Post autor: Merrick »

kukiz 30 pisze:
12 mar 2021, 18:10
Ok Mrówek. Tak się zastanawiam czy jest sens ruszać, narazie brzmi to bardzo dobrze. A myślę że za wiele to chyba nie wniesie. Przynajmniej w kwestii kondensatorów sprawa wyjaśniona.
Wymień wszystkie gdyż teraz produkuje się lepsze i dokładne. Wiele z nich mają po 2% lub 3% odchyleń. Te stare pewnie z 10%
Thorens TD-160 Super, SME Series III, OM 30 -> Staccato OS-> Dyskretniok -> Hafler DH-100, Hafler DH-220, Dynaudio Audience 40

https://www.discogs.com/user/Merrick-Pl/collection
Awatar użytkownika
kukiz 30
Posty: 1918
Rejestracja: 18 wrz 2016, 16:05
Lokalizacja: dolnośląskie

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#11

Post autor: kukiz 30 »

Merrick pisze:
12 mar 2021, 18:23
kukiz 30 pisze:
12 mar 2021, 18:10
Ok Mrówek. Tak się zastanawiam czy jest sens ruszać, narazie brzmi to bardzo dobrze. A myślę że za wiele to chyba nie wniesie. Przynajmniej w kwestii kondensatorów sprawa wyjaśniona.
Wymień wszystkie gdyż teraz produkuje się lepsze i dokładne. Wiele z nich mają po 2% lub 3% odchyleń. Te stare pewnie z 10%
Pytanie laika.
Powiedz proszę czy te MKP nie są spolaryzowane, więc nie mają określonego
kierunku instalacji :think: Nie montowałem jeszcze tych tylko bipolarne.
Mission Cyrus One, Luxman L405,Sony PS-X6,DAC by Martynka, Infinity RS-4000.
Awatar użytkownika
Merrick
Posty: 2385
Rejestracja: 22 sie 2016, 22:02
Gramofon: Thorens TD-160 Super
Lokalizacja: Elbląg
Kontakt:

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#12

Post autor: Merrick »

Tylko w kondensatorach elektrolitycznych polaryzacja ma znaczenie. W kondensatorach foliowych już nie. Wymień też rezystory na bezindukcyjne
https://allegro.pl/oferta/rezystor-ty-o ... 7023807296

"Rezystory Superes to najnowocześniejsze rezystory drutowe, idealne do zastosowania w zwrotnicach Hi-End. Najlepszy wybór dla producentów i entuzjastów DIY.
Tolerancja 1%
Małe szumy własne
Niska indukcyjność <0,7 uH
Odporny na krótkotrwałe przeciążenia
Dobrze oddają ciepło, stałe parametry oporności w funkcji temperatury
Mała zmienność parametrów w funkcji czasu
Ognioodporny i bardzo lekki"
Thorens TD-160 Super, SME Series III, OM 30 -> Staccato OS-> Dyskretniok -> Hafler DH-100, Hafler DH-220, Dynaudio Audience 40

https://www.discogs.com/user/Merrick-Pl/collection
Awatar użytkownika
kukiz 30
Posty: 1918
Rejestracja: 18 wrz 2016, 16:05
Lokalizacja: dolnośląskie

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#13

Post autor: kukiz 30 »

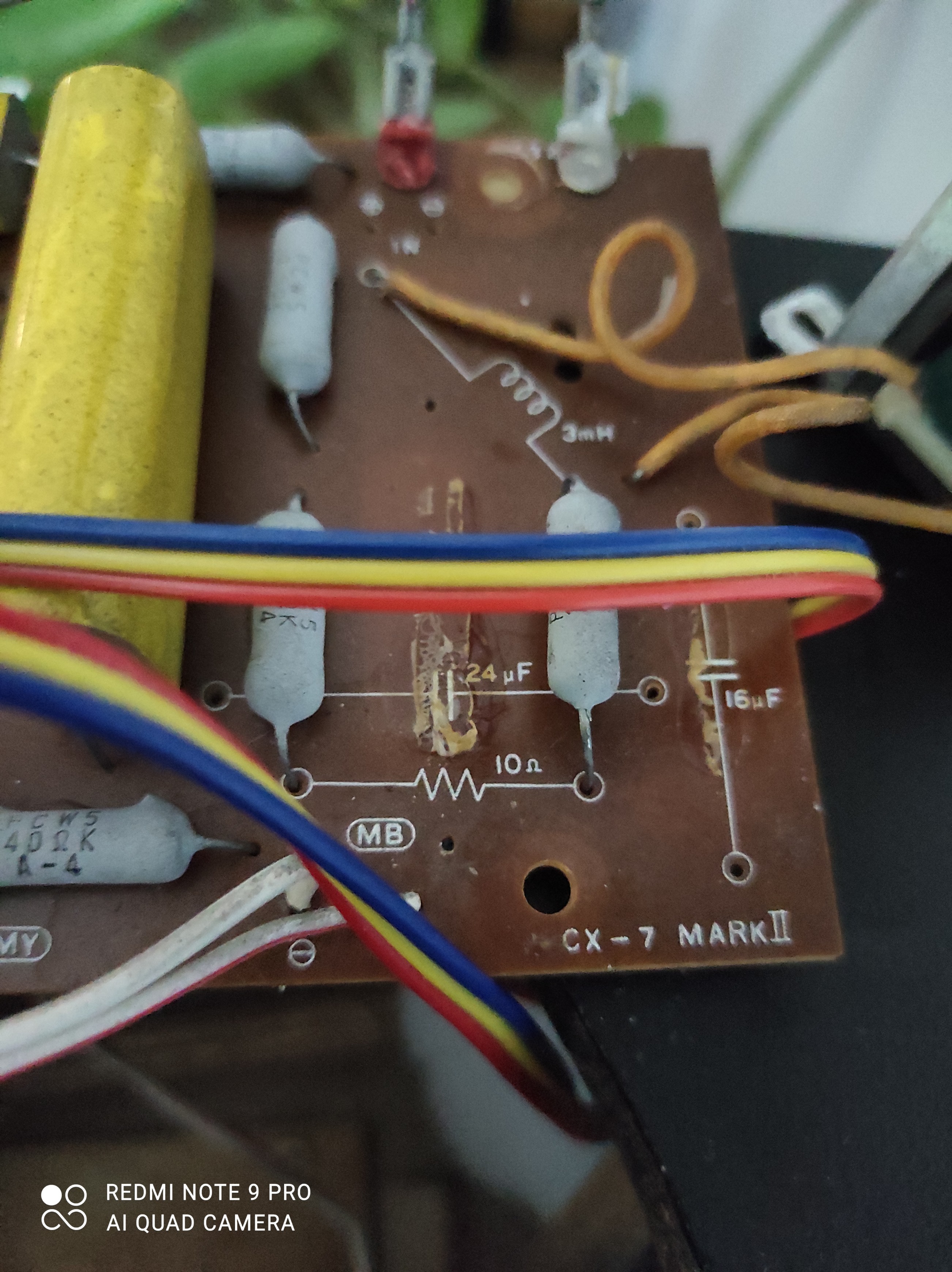

Wziąłem się za wylutowanie kondensatorów. I co mnie zaskoczyło :think:. Na płytce widać na opisie że jeden kond jest 16 uf. Pytanie brzmi dlaczego są dwa 24uf.Od razu zaznaczam że nic nie było grzebane wszystko orginał od śrub mocowania do kleju na kondach. Druga zwrotnica tak samo. I co teraz montować 2x24uf jak było?

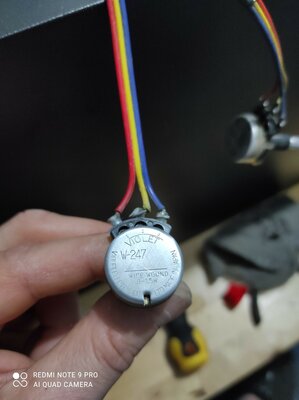

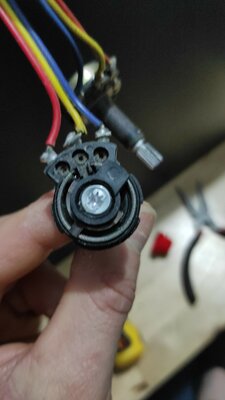

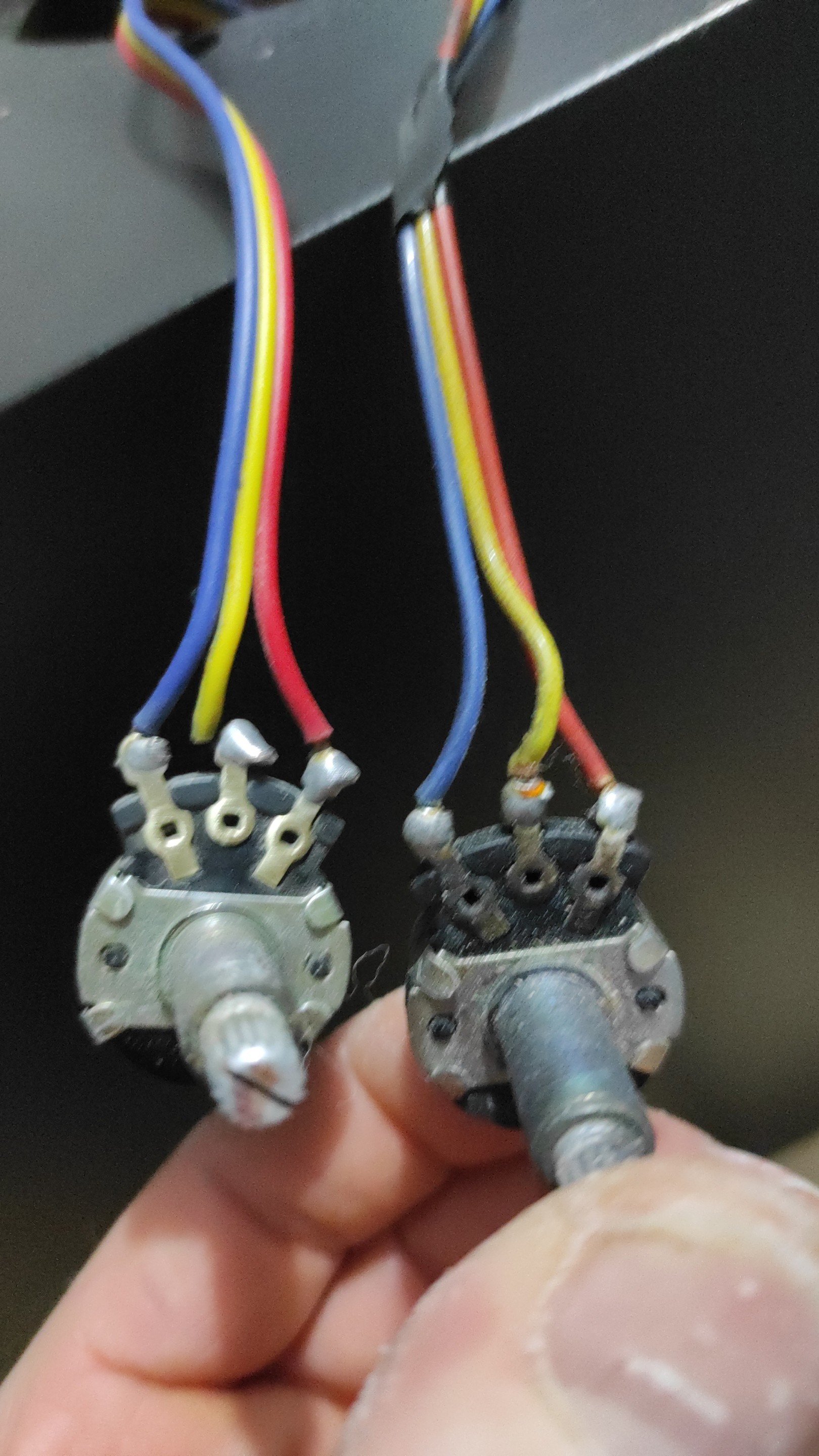

Przy okazji wziąłem się za czyszczenie potencjometrów.
Załączniki
Mission Cyrus One, Luxman L405,Sony PS-X6,DAC by Martynka, Infinity RS-4000.
Awatar użytkownika
kukiz 30
Posty: 1918
Rejestracja: 18 wrz 2016, 16:05
Lokalizacja: dolnośląskie

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#14

Post autor: kukiz 30 »

Mam podejrzenia że konstruktorzy skorzystali z płytki z modelu cx 7 MKll :mrgreen: i wrzucili do cx5 MKll. Wymienię tak jak było bez zbędnych kombinacji.
Mission Cyrus One, Luxman L405,Sony PS-X6,DAC by Martynka, Infinity RS-4000.
Awatar użytkownika
amrowek
Posty: 7596
Rejestracja: 21 maja 2015, 09:04
Lokalizacja: mazowsze płd-zach 40 km od stolicy - Żyrardów

Re: Pomoc w identyfikacji kondensatorów w zwrotnicy Coral cx 7 mark ll

#15

Post autor: amrowek »

kukiz 30 pisze:
17 mar 2021, 22:48
Mam podejrzenia że konstruktorzy skorzystali z płytki z modelu cx 7 MKll :mrgreen: i wrzucili do cx5 MKll. Wymienię tak jak było bez zbędnych kombinacji.
dokładnie jeśli tak zrobili to wiedzieli po co. A płytka nie ma oznaczenia?
