kondensatory Canton Q520

[xyz]

Dobry,

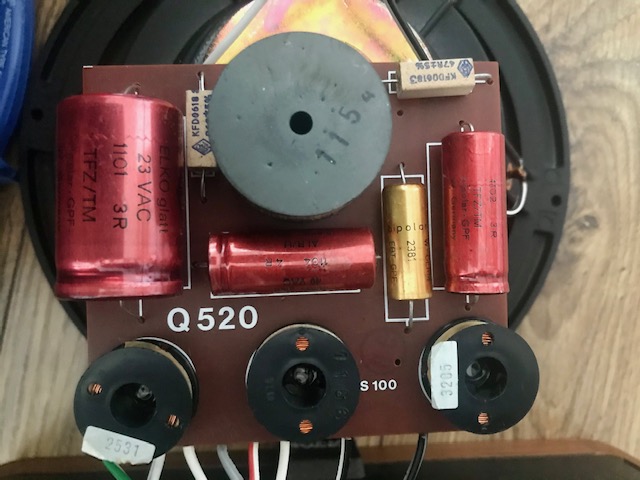

prawdopodobnie potrzebuję wymienić kondensatory, by przywrócić te monitory do życia.

Jeśli dobrze sprawdziłem:

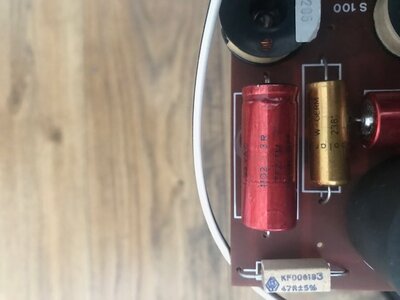

1102 = 22µF/23vac

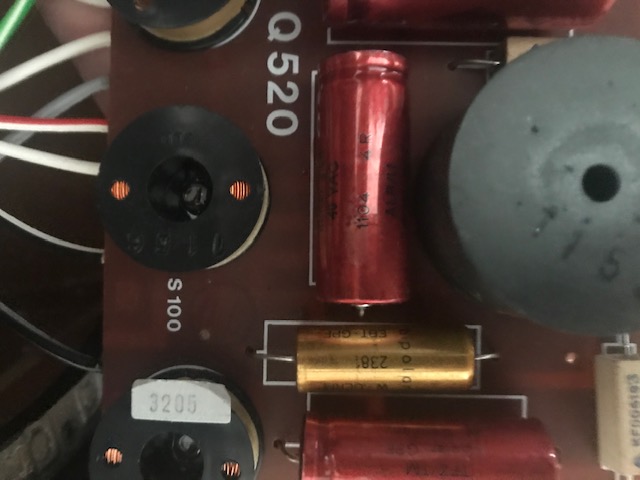

2381 = 12µF/40vac

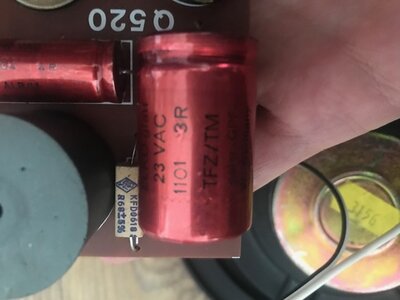

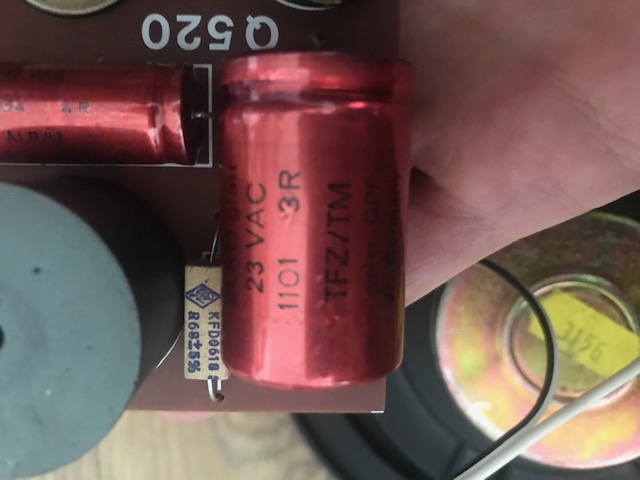

1101 = 82µF/23vac
1104 = 5.6µF/40vac

Nie odnalazłem informacji o białych sześciennych.

Pytanie które zamienniki nabyć?

[amrowek]

mundorfy

[pawel0777]

"białe sześcienne" to rezystory. Co do kondensatorów to najlepiej poszukać schemat zwrotnicy. Kondensatory które są równolegle z głośnikiem (pewnie ten 82uF) dać bipolarne elektrolity osiowe, a te które są szeregowo z głośnikiem foliowe MKP firma to już zależy ile chcesz wydać na tą operację.

[xyz]

mundorfy

ile chcesz wydać na tą operację.

rozsądnie Chciałbym to zrobić raz a dobrze.

W międzyczasie znalazłem wątek na audiokarmie:
https://audiokarma.org/forums/index.php ... ad.749691/

Kod: Zaznacz cały

5.6µF/400v Jantzen MKP Crosscap for the tweeters,
12µF/250v Monacor MKT on the upper end of the mids,
22µF/100v Mundorf Ecap on the lower end of the mids,
82µF/100v Mundorf Ecap for the woofers.
In the future I might choose Jantzen MKT caps for the 12µF as they are a good bit smaller than the Monacor caps.

Zakładam, że schemat nie będzie dostępny w manualu:
https://www.hifiengine.com/manual_libra ... -520.shtml
nie mam tam konta, więc i tak nie pobiorę.

[pawel0777]

Mundorf Ecap to jest elektrolit bipolarny, tak naprawdę możesz sobie zobaczyć M.D.L pewnie będzie tańszy, a różnicy w tym miejscu nie będzie.
Natomiast 5,6uF, oraz 12uF wynika z wątku na audiokarmie są w szereg z głośnikiem odpowiednio wysokotonowym i średniotonowym i tutaj właśnie warto zastosować foliowe kondensatory. Crosscap to jest najtańsza wersja MKP Janzena, ale pewnie wystarczająca

[tuczi77]

Zakładam, że schemat nie będzie dostępny w manualu

Sprawdziłem i się nie mylisz - nic nie ma. Manual jest po niemiecku. Jeśli chcesz mogę go podesłać.

[92666jarek]

Natomiast 5,6uF, oraz 12uF wynika z wątku na audiokarmie są w szereg z głośnikiem odpowiednio wysokotonowym i średniotonowym i tutaj właśnie warto zastosować foliowe kondensatory. Crosscap to jest najtańsza wersja MKP Janzena, ale pewnie wystarczająca
Foliowe mogą byc nawet Miflex z serii MKSE. to przyzwoite kondensatory. Jeśli nie ma takiej pojemności jak potrzebna, to łączy się kilka srównolegle . Pojemności przy takim połączeniu sumują się. Ten największy raczej będzie ciężko znalezć foliowy, wiec jak najbardziej elektrolit unipolarny się sprawdzi. w orginale wszystkie są elektrolityczne...

[xyz]

Sprawdziłem i się nie mylisz - nic nie ma. Manual jest po niemiecku. Jeśli chcesz mogę go podesłać.

nope, dzięki.

w orginale wszystkie są elektrolityczne

rozumiem, że takie należałoby zostawić.

[92666jarek]

Foliowe zwłaszcza w torze wysokotonowym są lepsze. W średnich też bym na foliowe wymienił. Do niskotonowego starcza dobre elektrolity

[xyz]

Lepsze

Lepsze == bardziej żywotne czy coś więcej ze sobą niosą?

[92666jarek]

Bardziej żywotne. I do tego nieco bardziej szczegółowe. Dzięki jest bardziej szczegółowy. Przynajmniej w zakresie wyższych częstotliwości. Tak to brzmi na moje ucho. Może mało wybredne... Jednak trochę to słyszę

[wydra]

foliowy lepiej wygląda w funkcji częstotliwości niż elektrolit, maja też mniejszy ESR, wolniej się starzeją. Dlatego lepiej sie nadają na wysokie i średnie częstotliwości. Też polecam Jantzeny Audio jako kondensatory do zwrotnicy.

[xyz]

dziękuję za te podpowiedzi.

Jeszcze, celem potwierdzenia, bo zielony jestem:
https://www.blackdotaudio.eu/jantzen-au ... p-172.html
będą odpowiednie?

Wg opisu mają napięcie 400v, a zgodnie z wątkiem na audiokarmie powiniene szukać 100v.

[cobra]

Większe napięcie może być. Aby nie mniejsze.

[xyz]

dzięki.
