Uratowane od zapomnienia i utylizacji

#1

Post autor: MISSE »

To chyba starość albo nostalgia, a już na pewno jakaś zła przypadłość

Na pierwszy rzut DIORA ZGB 30 8 901

Cechy zestawu:
- zestaw dwudrożny w obudowie typu bass-reflex z jednym otworem.
- obudowę wykonano z płyty wiórowej w okleinie drewnopodobnej w kolorze czarnym.
- na spodzie obudowy umocowano 4 okrągłe nóżki z tworzywa sztucznego.
- maskownice czarne, zdejmowane - stan idealny.
- przewód głośnikowy nierozłączny, zakończony wtyczką WG-2
- grały w zestawie z AWS-303.

Zastosowane głośniki:
- wysokotonowy: GDW 5/40/8; 40 W; 8 Ω,
- szerokopasmowy: GD 16/25; 25 W; 8 Ω.

Parametry:
- Moc sinus: 30 W.
- Moc muzyczna: 40 W.
- Impedancja: 8Ω.
- Pasmo przenoszenia: 100÷20000 Hz.
- Efektywność: 85 db/W.

Wymiary:
- Wysokość: 50 cm.
- Szerokość: 21,2 cm.
- Głębokość: 18,5 cm.

No tak do dzisiejszych zestawów to przepaść
Stolarka OK, okleina stan opłakany, kondensator w zwrotnicy wysechł dekadę temu
GD 16 wróciły z Tonsila po kapitalce i są jak nowe, nowe pierścienie i inne głośniki wysokotonowe(GDW5/40 już nie są naprawiane)
Na zdjęciach efekt końcowy, dwie pary po remoncie następna za 2-3 tygodnie

Jak to gra - Bardzo cicho ze względu na bardzo małą sprawność, ale bardzo przyzwoicie jak do ceny i nadaje się do testowania wzmacniaczy o ponad przeciętnej mocy. W komplecie z zadbaną Toscą bardzo fajnie grający zestaw do kuchni, warsztatu itd
Załączniki

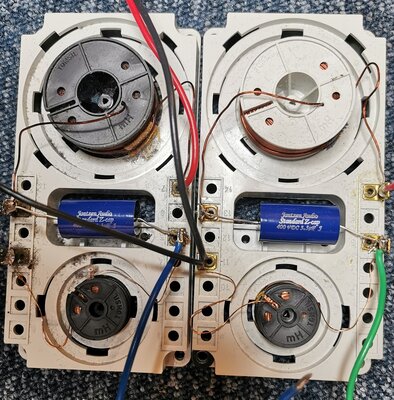

Zwrotnica 1.jpg
DWA PIERWSZE ZESTAWY.jpg
MISSE
Posty: 1650
Rejestracja: 16 cze 2013, 21:59
Gramofon: Micro Seiki DDX

Re: Uratowane od zapomnienia i utylizacji

#2

Post autor: MISSE »

Kolejne skrzynki uratowane

ZG30C115
8-ohmowa wersja popularnego zestawu ZG30C114 produkowanego przez ZWG Tonsil.

Zmianie uległ głośnik niskotonowy, wersję 4Ω zastąpiono GDN 20/30/1 8Ω.

Dane techniczne:

Moc znamionowa: 30 W
Impedancja: 8 Ω
Pasmo przenoszenia: 50÷20000 Hz
Wymiary: 535×290×225 [mm]
Pojemność obudowy: ≈20L
Waga: 11kg/sztuka


Stolarka OK, okleina OK, kondensatory w zwrotnicy podobnie jak rezystory do wymiany
GDN 20 wróciły z Tonsila po kapitalce i są jak nowe. Efekt końcowy fajny.
Jak to gra - jak na obudowę zamkniętą przystało dość szybko i mało efekciarsko. Wymiana elementów zwrotnicy podwoiła koszt renowacji głośników.
Nowe wygłuszenie i nowe stopki dopełniają całość i windują koszty.

Dużo pracy i efekt zamierzony uzyskany :doh:

Kolumny dostałem od jednego z naszych kolegów z forum. Jeśli kupicie ładny zadbany zestaw to naprawa i tak podwoi lub potroi koszt zakupu.
Stosunek Cena po kapitalce/ efekt grania - zadowalający choć raczej dla fanów Tonsila
Załączniki
