Actidamp MkIV

[SansuiAU]

Witam.

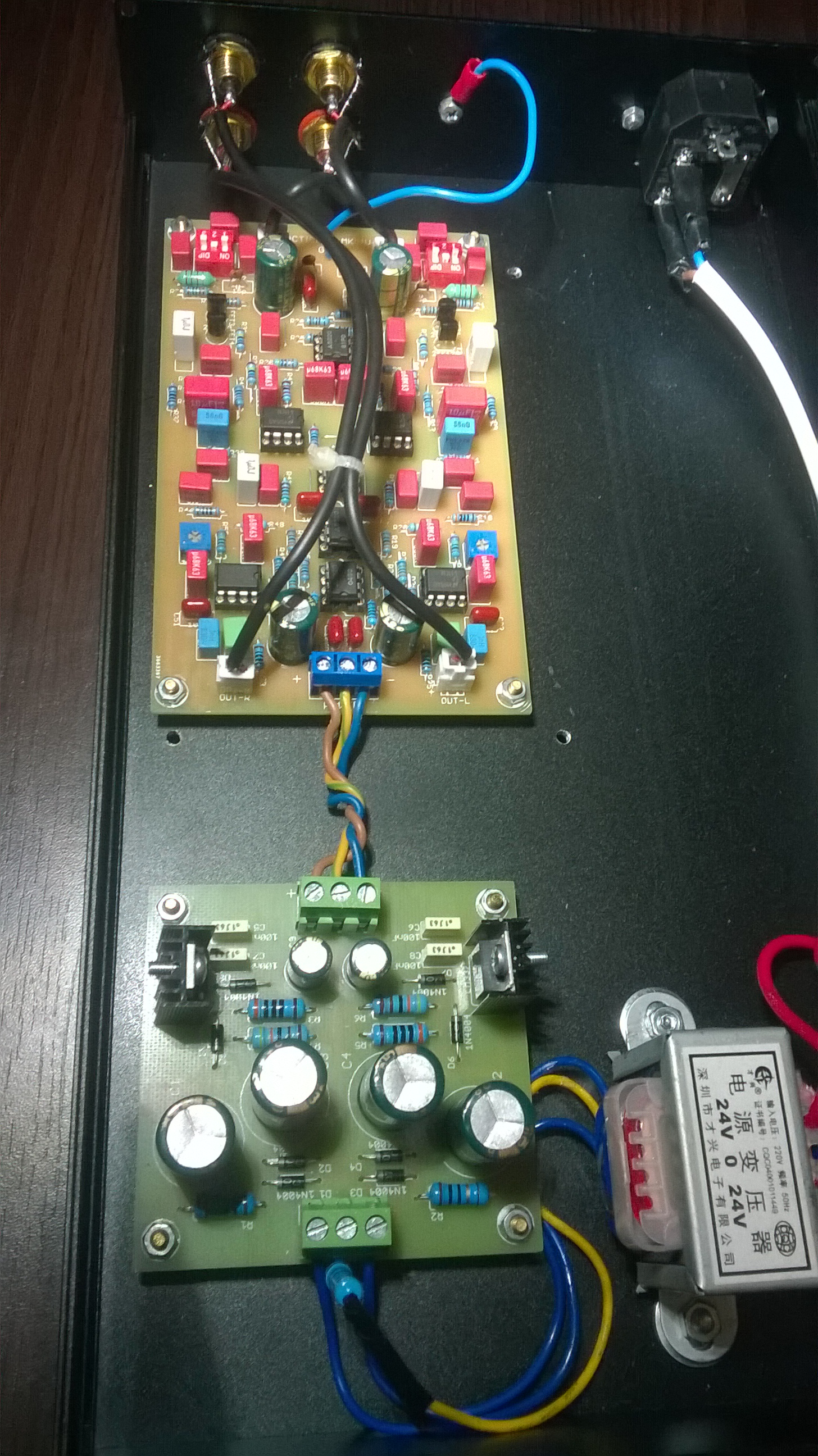

Temat głównie skierowany do majsterkowiczów.Przedwzmacniacz gramofonowy ACTIDAMP mkIV opracowany przez Pavla Dudka. Konstrukcja oparta na pojedynczych wzmacniaczach operacyjnych NE5534 i LF411.W stopniu wejściowym wzmacniacz różnicowy zbudowany na tranzystorach 2SK170. Korekcja pasywna z DC servem. Brzmienie dobre, scena szczegółowa z mocnym basem. Dla lubiących przełączniki istnieje możliwość ustawienia pojemności wejściowej wkładki. Projekt został zamieszczony w czasopiśmie Amaterskie Radio 1994.

[SansuiAU]

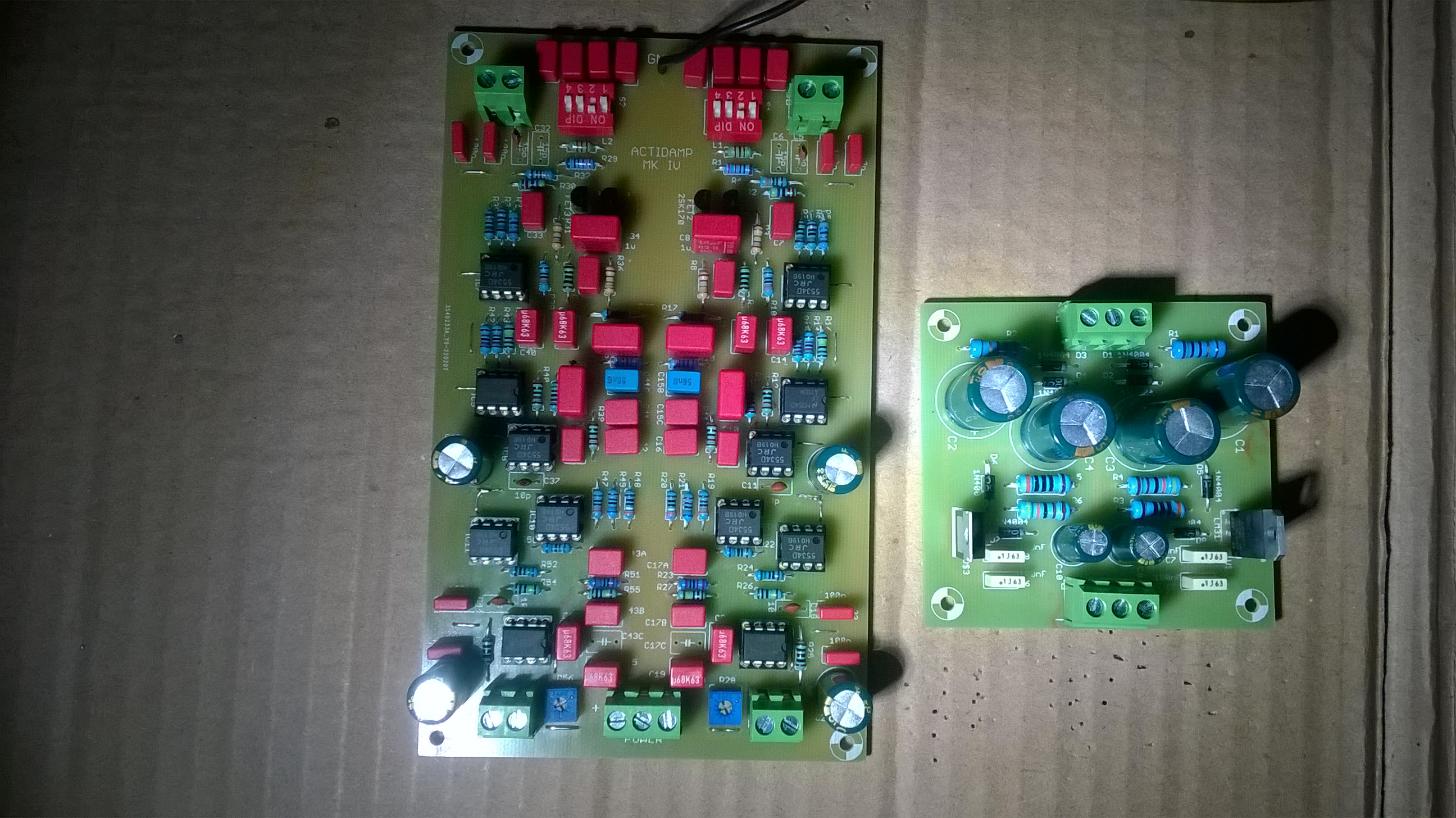

Wersja zmodyfikowana Actidampa. W miejsce pojedynczych wzmacniaczy operacyjnych NE5534(nie najlepsze parametry) wstawiłem podwójne M5220(bardzo doby układ,nisko szumowy). Przerobiłem zasilanie z okalającego układ na centralny symetryczny. Ścieżek zasilania uległy skróceniu. Zmiany na plus zdecydowanie mniej szumi i brumi. Przedwzmacniacz zachowując swoje walory dźwiękowe.
