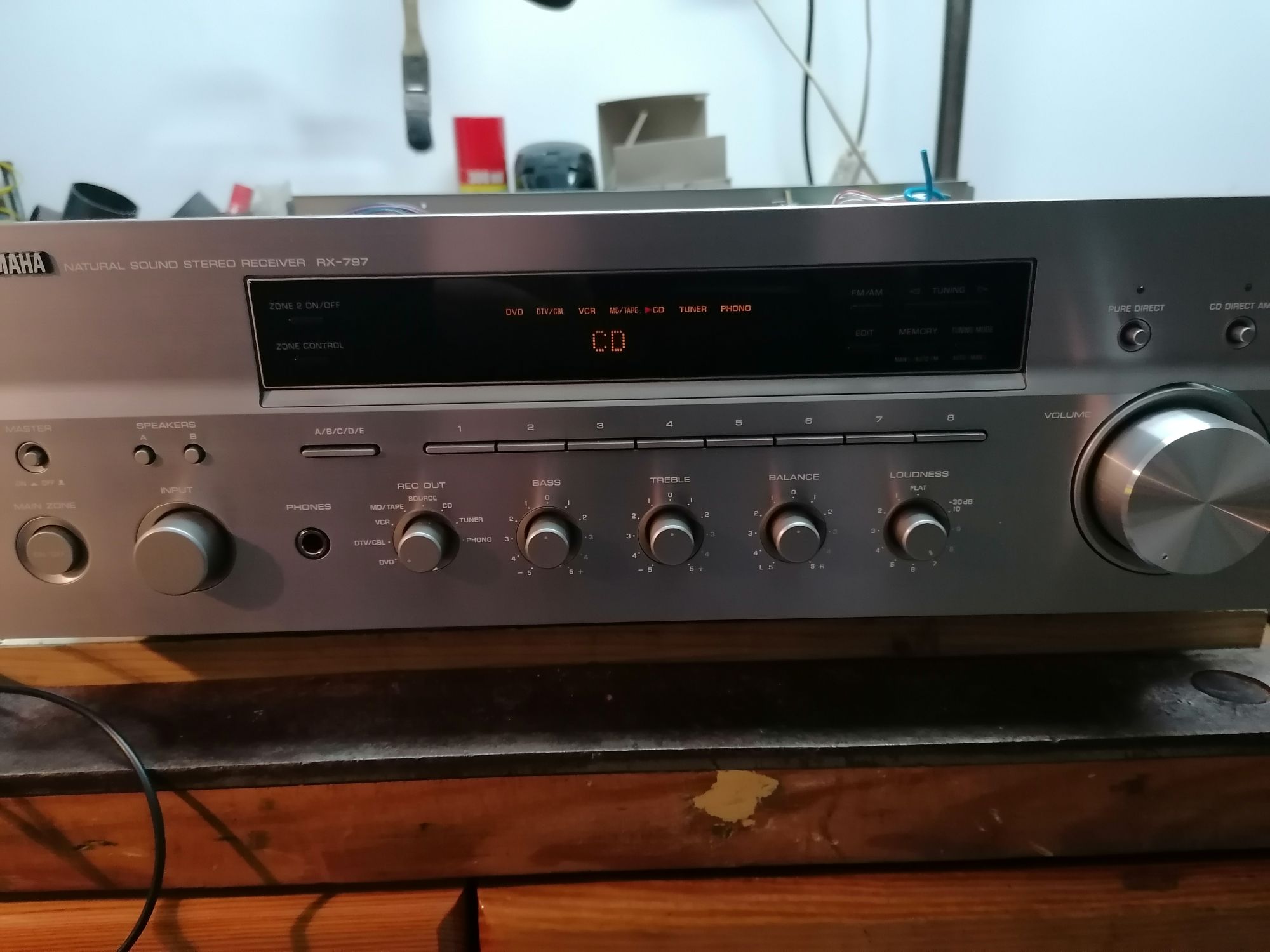

Na warsztacie - yamaha rx-797

[szczepan_def]

cześć, sprzęt wyłączał się po kliknięciu przekaźników - protect, po 3-5 takich włączeniach teraz sprzęt nie reaguje wcale, raz udało się włączyć tryb serwisu ale nie zdążyłem nic pomierzyć bo zaraz umierał
słynny kondensator c254 jest ok 22nF
napięcia sterujące zaniżone i wogóle po stronie pierwotnej trafka stby jakaś lipa z napięciami...

,

wyciągam płytki, może coś znajdę...

[chudy_b]

Ło Panie, Yamaha, zasilacz impulsowy --> śmietnik

[szczepan_def]

Ło Panie, Yamaha, zasilacz impulsowy --> śmietnik

Co by to nie było... Takiego zasilania nie da się naprawić?

[chudy_b]

Takiego zasilania nie da się naprawić?

Wszystko się da, ale trzeba umić. Ja mam z tym problem. Nie lubię takich wynalazków. Walczę ostatnio tak dla sportu z taką malutką wieżyczką Philipsa. I nic nie mogę wskórać. Jak dziecko we mgle.

[szczepan_def]

Raz miałem spalone to małe trafko, więc naprawa była prostsza. Elektrolity na tych płytkach do wymiany przy okazji przejrzę resztę. Ja też wolę stare rupcie...

[szczepan_def]

Po działce... Wylutowany Q254 - ugotowany... Dioda d274, pewnie na tym nie koniec...

[chudy_b]

Q254 - ugotowany...

No to scalaczek obok pewnie też.

[szczepan_def]

scalaczek i inne krzemy (ten mostek też nie wygląda za bogato) już zamówiłem i wlutowałem podstawkę pod tego flip-flopa

[szczepan_def]

Zasilacz stby uruchomiony 10v i 5v wróciło na miejsce, wyłącza protect, w trybie diag na obu kanałach po 10vdc... Żarówka nie święci więc pełnych zwarć nie ma... Poszukiwania trwają...

[szczepan_def]

ochrona pokazywała PS PRT 000 - czyli problem w zasilaczu... wszystkie linie zasilania przejrzałem, wymieniłem podejrzane kondensatory, podociągałem śrubki, powyciągałem i powciskałem wszyskie złącza, napięcia wróciły jest +15 -15 +5 na wszystkich frontach, aha było tak że pomiędzy obudową a zaciskami gł. było też 10vdc - podejrzewam że był jakiś nie-kontakt na masie... ale to nie koniec....
teraz ochrona pokazuje DC PRT 000 - napięcia na tranzystorach głównych są ok, na lini PDC pokazuje 0v a powino być ok 1,7v i zabawa zaczyna się od nowa

[szczepan_def]

Et voila, jedna duperela wymieniona, na Lini PDC 1.5v

Jutro reszta testów,

[chudy_b]

Gratulacje. Ja ciągle walczę z moim małym Philpsem

[szczepan_def]

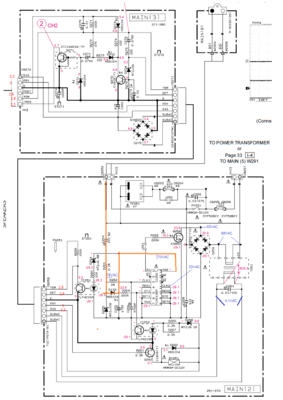

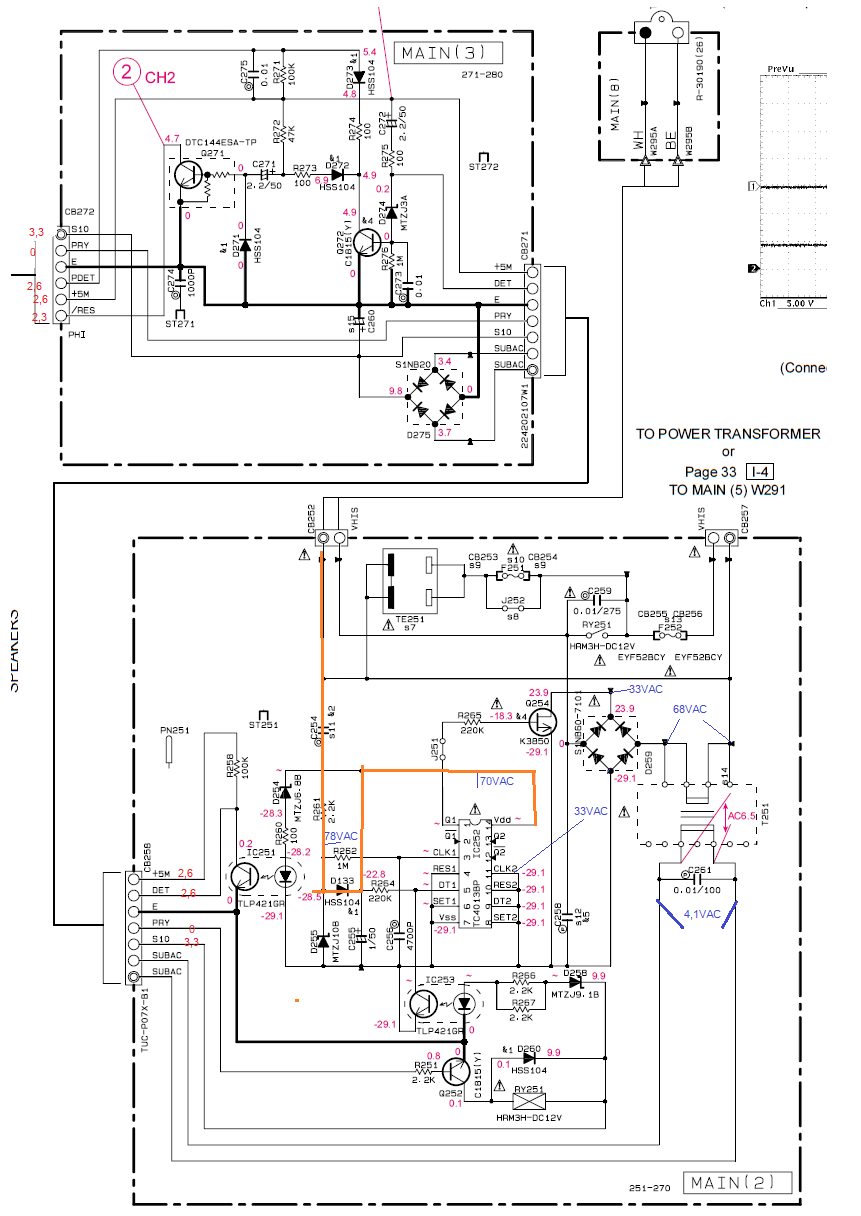

Na szampana przyjdzie czas, zobaczę czy sygnał przelatuje, Gdyby nie wnikliwa analiza serwisówki w życiu bym tego nie uruchomił żaden tranzystor mocy był nie ruszony bo nie wykazywały uszkodzeń,

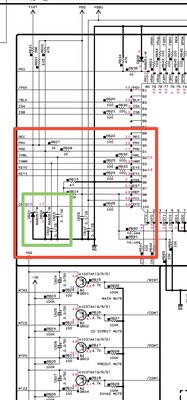

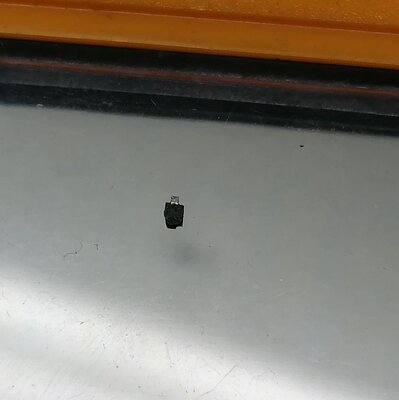

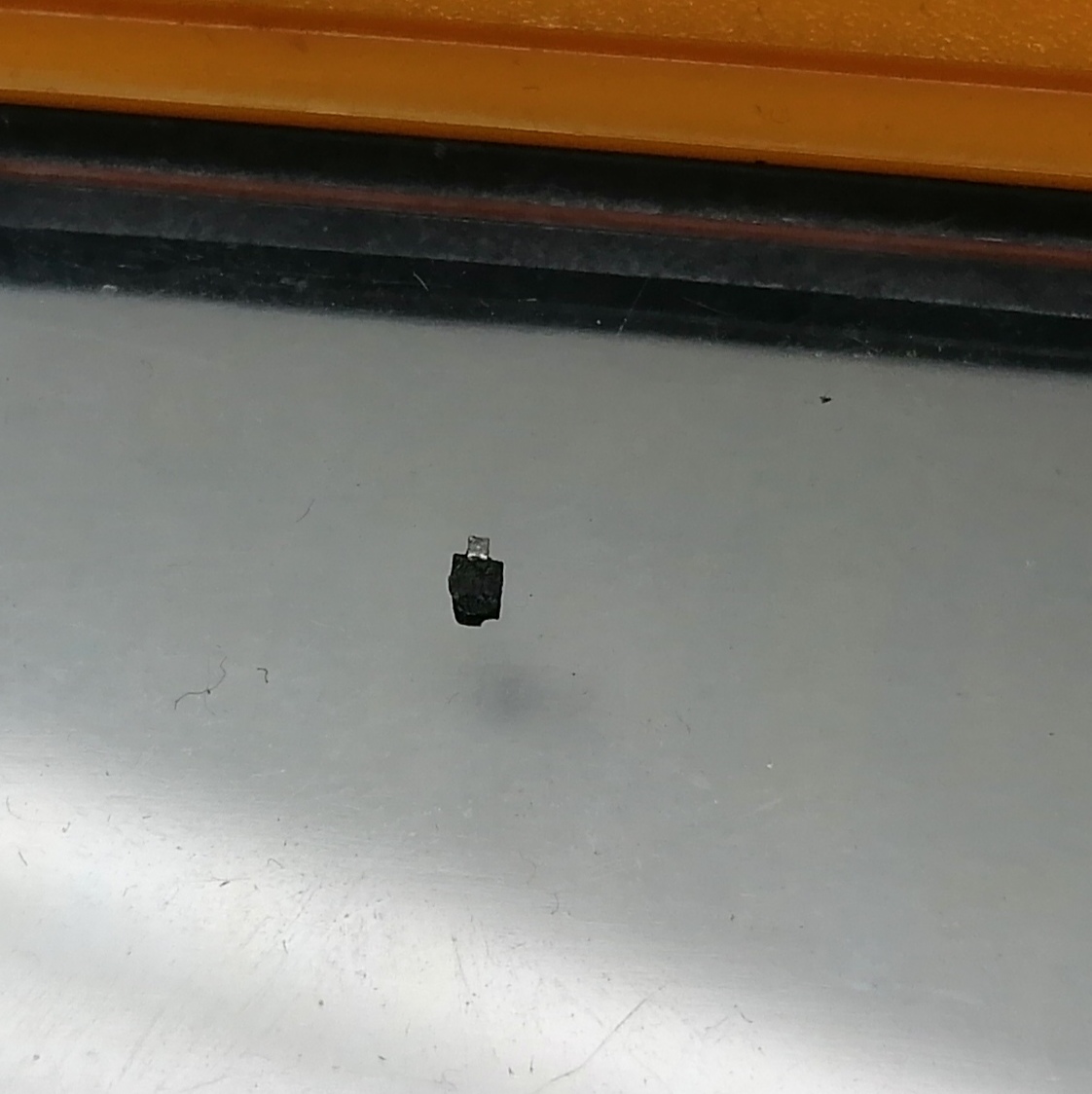

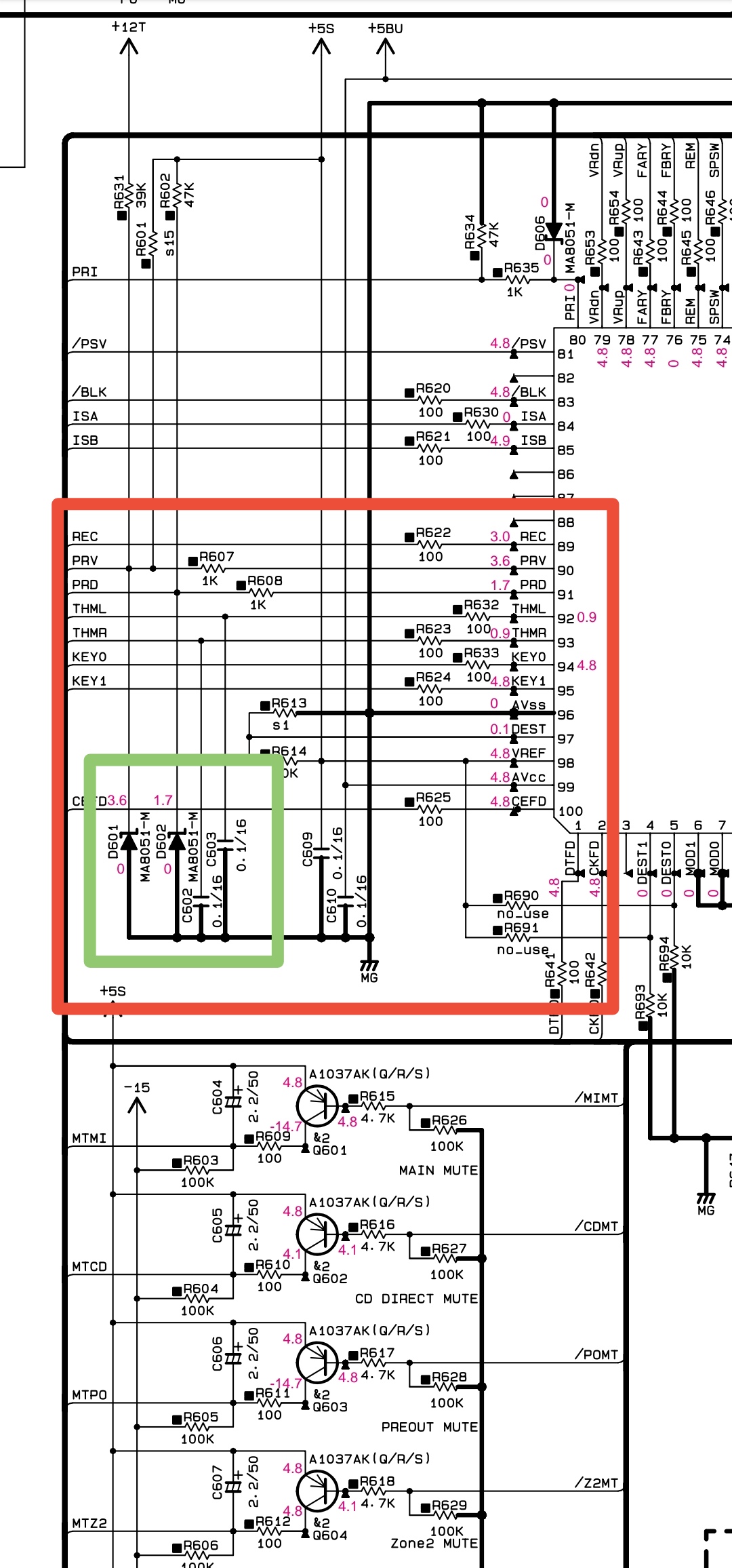

Tu winowajca... D602 Zenerka smd 5.1v zwierała ochoczo linie PDC do masy Schowana była głęboko w czeluściach i ani myślała się ujawnić.

[akamel]

Szacun. Podziwiam wytrwałośćm

[szczepan_def]

Never Ending Story, jeden kanał połowę słabszy i dodatkowo kręcąc balansem zmienia się faza w jednym z kanałów... Generator i Pomiar po ścieżce sygnału prawy/lewy do znalezienia anomalii... Na dzisiaj starczy...
