Podłączenie wzmacniacza lampowego przez amplituner.

Żeby nie było za cicho
ODPOWIEDZ
miti1986
Posty: 145
Rejestracja: 21 lis 2019, 14:53

Podłączenie wzmacniacza lampowego przez amplituner.

#1

Post autor: miti1986 »

Dzięki uprzejmości kolegi z forum, dzisiaj dojechał do mnie wzmacniacz lampowy. Nie mam przedwzmacniacza, bo obecny amplituner (Marantz NR1200) ma wejście phono i na nim działałem do tej pory. Żeby podłączyć wzmacniacz lampowy pod moje kolumny i wykorzystać mój amplituner jako przedwzmacniacz, mogę wyjść przez "ZONE2"?

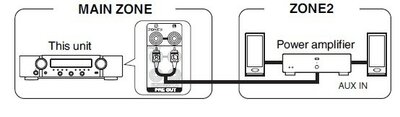

Rysunek z instrukcji oraz szkic wyjść z amplitunera w załączniku.
Docelowo do wzmaka lampowego muszę kupić przedwzmacniacz. Ale żeby na testy sprawdzić jak działa lampa, przedwzmacniacz amplitunera by chyba wystraczył.
Cały obwód wyglądałby według mnie tak: gramofon - apmlituner(wejście phono) - ZONE2(wyście z amplitunera) - wzmacniacz lampowy - głośniki.

Proszę o pomoc bo nie chce męczyć kolegi pytaniami, już i tak wiele pomógł. Pisał mi, że mogę to podłączyć przez wyjście na magnetofonowe ale ja takiego wyjścia nie widzę u siebie w Marantzie.
Załączniki
tył wzmaka.jpg
ZONE2 (2).jpg
Awatar użytkownika
Bastech
Posty: 143
Rejestracja: 13 lis 2020, 10:34
Gramofon: Technics SL-D3
Lokalizacja: Kotlina Kłodzka

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#2

Post autor: Bastech »

miti1986 pisze:
23 mar 2021, 13:29
Cały obwód wyglądałby według mnie tak: gramofon - apmlituner(wejście phono) - ZONE2(wyście z amplitunera) - wzmacniacz lampowy - głośniki.
Według mnie tak to właśnie powinno wyglądać.
Technics SL-D3 | Onkyo A-8650 | Nikko NA-990 | RPi 4 + PiFi DAC+ | Quadral Tribun 120
Wzmacniacz słuchawkowy DIY hybryda ECC88 + MOSFET-y| Kilka magnetofonów CC i R2R
miti1986
Posty: 145
Rejestracja: 21 lis 2019, 14:53

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#3

Post autor: miti1986 »

Bastech pisze:
23 mar 2021, 13:36
miti1986 pisze:
23 mar 2021, 13:29
Cały obwód wyglądałby według mnie tak: gramofon - apmlituner(wejście phono) - ZONE2(wyście z amplitunera) - wzmacniacz lampowy - głośniki.
Według mnie tak to właśnie powinno wyglądać.
Tylko nie rozumiem w jakim celu jest to wyjście ZONE2? Nie można głośników z kanału B postawić w pokoju i przełączać kanały? Dokupienie 2 wzmacniacza to koszt przecież. A to wyjście daje tylko możliwość skorzystania z przedwzmacniacza?
Nie chciałbym uszkodzić tego wzmaka bo była straszna lipa. Wolę pogadać na forum, nie znalazłem żadnych info na ten temat w necie.
Awatar użytkownika
Bastech
Posty: 143
Rejestracja: 13 lis 2020, 10:34
Gramofon: Technics SL-D3
Lokalizacja: Kotlina Kłodzka

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#4

Post autor: Bastech »

miti1986 pisze:
23 mar 2021, 13:39
Nie chciałbym uszkodzić tego wzmaka bo była straszna lipa. Wolę pogadać na forum, nie znalazłem żadnych info na ten temat w necie.
To zwykłe wyjście liniowe na które masz wyprowadzony sygnał z aktualnego źródła dźwięku, nie widzę powodów dla których miałbyś się obawiać podłączenia do niego Twojego wzmacniacza lampowego.
Technics SL-D3 | Onkyo A-8650 | Nikko NA-990 | RPi 4 + PiFi DAC+ | Quadral Tribun 120
Wzmacniacz słuchawkowy DIY hybryda ECC88 + MOSFET-y| Kilka magnetofonów CC i R2R
Awatar użytkownika
lopek3
Posty: 1328
Rejestracja: 15 sty 2016, 21:46
Gramofon: SL-5300, PS-X60
Lokalizacja: Warszawa

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#5

Post autor: lopek3 »

Pytanie czy wzmak lampowy ma regulację wzmocnienia. Bo wyjście zone2 daje full sygnał.
Technics SL-5300 > Shure V15 III + VN-35HE > Nuda Mini > Onkyo A-8670 > Canton Quinto 520
Sony PS-X60 > Shure V15 III + VN-35HE > Nuda Mini > Onkyo A-8670 > AudioPro Avanto FS20
My Discogs
Awatar użytkownika
Bastech
Posty: 143
Rejestracja: 13 lis 2020, 10:34
Gramofon: Technics SL-D3
Lokalizacja: Kotlina Kłodzka

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#6

Post autor: Bastech »

lopek3 pisze:
23 mar 2021, 14:36
Pytanie czy wzmak lampowy ma regulację wzmocnienia. Bo wyjście zone2 daje full sygnał.
No tak, to jest ważne pytanie.
Technics SL-D3 | Onkyo A-8650 | Nikko NA-990 | RPi 4 + PiFi DAC+ | Quadral Tribun 120
Wzmacniacz słuchawkowy DIY hybryda ECC88 + MOSFET-y| Kilka magnetofonów CC i R2R
wojtekf
Posty: 750
Rejestracja: 05 wrz 2018, 20:45

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#7

Post autor: wojtekf »

lopek3 pisze:
23 mar 2021, 14:36
Pytanie czy wzmak lampowy ma regulację wzmocnienia. Bo wyjście zone2 daje full sygnał.
Co dokłannie rozumiesz przez full sygnał? To jest przecież sekcja pre-out.
The story so far:
In the beginning the Universe was created.
This has made a lot of people very angry and been widely regarded as a bad move.

― Douglas Adams, The Restaurant at the End of the Universe
Awatar użytkownika
lopek3
Posty: 1328
Rejestracja: 15 sty 2016, 21:46
Gramofon: SL-5300, PS-X60
Lokalizacja: Warszawa

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#8

Post autor: lopek3 »

wojtekf pisze:
23 mar 2021, 14:58
Co dokłannie rozumiesz przez full sygnał? To jest przecież sekcja pre-out.
Zone2 jest wyjściem nieregulowanym (fixed), podającym maksymalny poziom sygnału. Jak podasz go na końcówkę mocy, która nie ma regulacji wzmocnienia, to zagra ona na maksa.
Technics SL-5300 > Shure V15 III + VN-35HE > Nuda Mini > Onkyo A-8670 > Canton Quinto 520
Sony PS-X60 > Shure V15 III + VN-35HE > Nuda Mini > Onkyo A-8670 > AudioPro Avanto FS20
My Discogs
tomkan
Posty: 103
Rejestracja: 12 sty 2018, 23:13

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#9

Post autor: tomkan »

miti1986 pisze:
23 mar 2021, 13:29
Żeby podłączyć wzmacniacz lampowy pod moje kolumny i wykorzystać mój amplituner jako przedwzmacniacz, mogę wyjść przez "ZONE2"?
Dlaczego nie użyjesz pre-out?
miti1986
Posty: 145
Rejestracja: 21 lis 2019, 14:53

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#10

Post autor: miti1986 »

tomkan pisze:
24 mar 2021, 00:04
Dlaczego nie użyjesz pre-out?
Bo nie mam a wzmaka dostałem do testów.
tomkan
Posty: 103
Rejestracja: 12 sty 2018, 23:13

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#11

Post autor: tomkan »

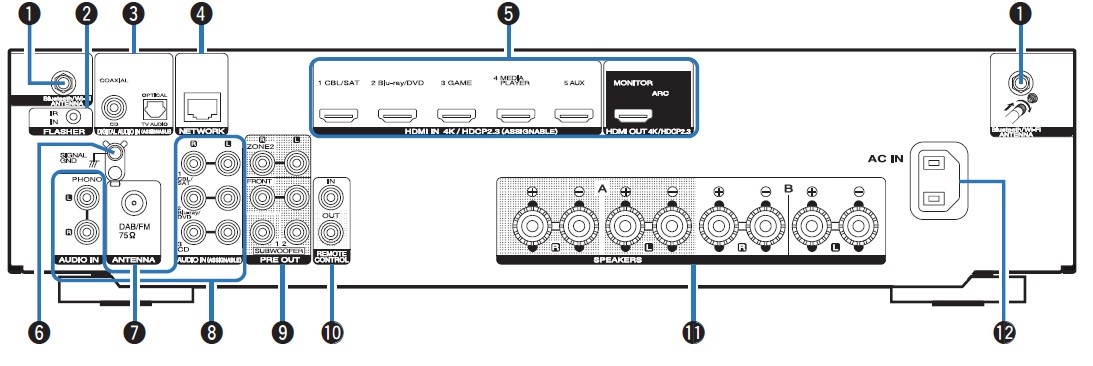

Na rysunku tyłu wzmacniacza jest 6 wyjśc podpisanych pre-out.
2 górne to Zone 2,
2 dolne to chyba wyjścia na dwa subwoofery,
a 2 środkowe, to chyba właśnie wyjście z przedwzmacniacza. Je maiłem na mysli.
miti1986
Posty: 145
Rejestracja: 21 lis 2019, 14:53

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#12

Post autor: miti1986 »

tomkan pisze:
24 mar 2021, 09:03
Na rysunku tyłu wzmacniacza jest 6 wyjśc podpisanych pre-out.
2 górne to Zone 2,
2 dolne to chyba wyjścia na dwa subwoofery,
a 2 środkowe, to chyba właśnie wyjście z przedwzmacniacza. Je maiłem na mysli.
Nie piszą tego bezpośrednio ale wychodzi na to, że chyba masz rację. To wyjścia na inny wzmacniacz, czyli rozumiem, że jak wybiorę phono, to sygnał popłynie tymi wyjściami na lampę i przez lampę na głośniki.
Myślałem, że to kolejne wyjścia subwoofer.

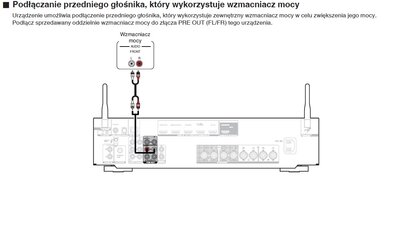

W załączniku screen z instrukcji.
Załączniki
audio front.jpg
tomkan
Posty: 103
Rejestracja: 12 sty 2018, 23:13

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#13

Post autor: tomkan »

Dokładnie tak. Wtedy poglaszasz przyciszasz na amplitunerze. Tylko głośność tego lampowego będziesz musiał ustawić dosyć wysoko.
Awatar użytkownika
metallsnow
Posty: 1563
Rejestracja: 25 paź 2016, 20:26
Gramofon: Wega 301P

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#14

Post autor: metallsnow »

tomkan pisze:
24 mar 2021, 11:59
Wtedy poglaszasz przyciszasz na amplitunerze
Sprawdzałeś czy przypuszczasz?
Obstawiam, że to jest zwykłe wyjście liniowe, takie jakby rec out. Na Zone 2 powinna być możliwość podania innego sygnału, niż to czego słuchasz na kolumnach.
Niestety instrukcja nie wyjaśnia tego zbyt dokładnie.
Wega Modul 301P+ADCQLM/AT13EaV/OM10, Sony TA-F570ES, Akai CD-62, JVC TD-X502, Pioneer N-30AE, Onkyo T-4270, Heco TE 1200
Marantz PM-45, Sony MDS-JE520, Summit Exclusive RF550 i pecet
tomkan
Posty: 103
Rejestracja: 12 sty 2018, 23:13

Re: Podłączenie wzmacniacza lampowego przez amplituner.

#15

Post autor: tomkan »

metallsnow pisze:
24 mar 2021, 12:34
Sprawdzałeś czy...
U mnie tak działa jak napisałem. W HK AVR 370.
To jest wyjście na końcówkę mocy. Musi być regulowane.
