Na warsztacie - Beomaster 3000

[szczepan_def]

Na wstępie zaznaczę rok produkcji 1970

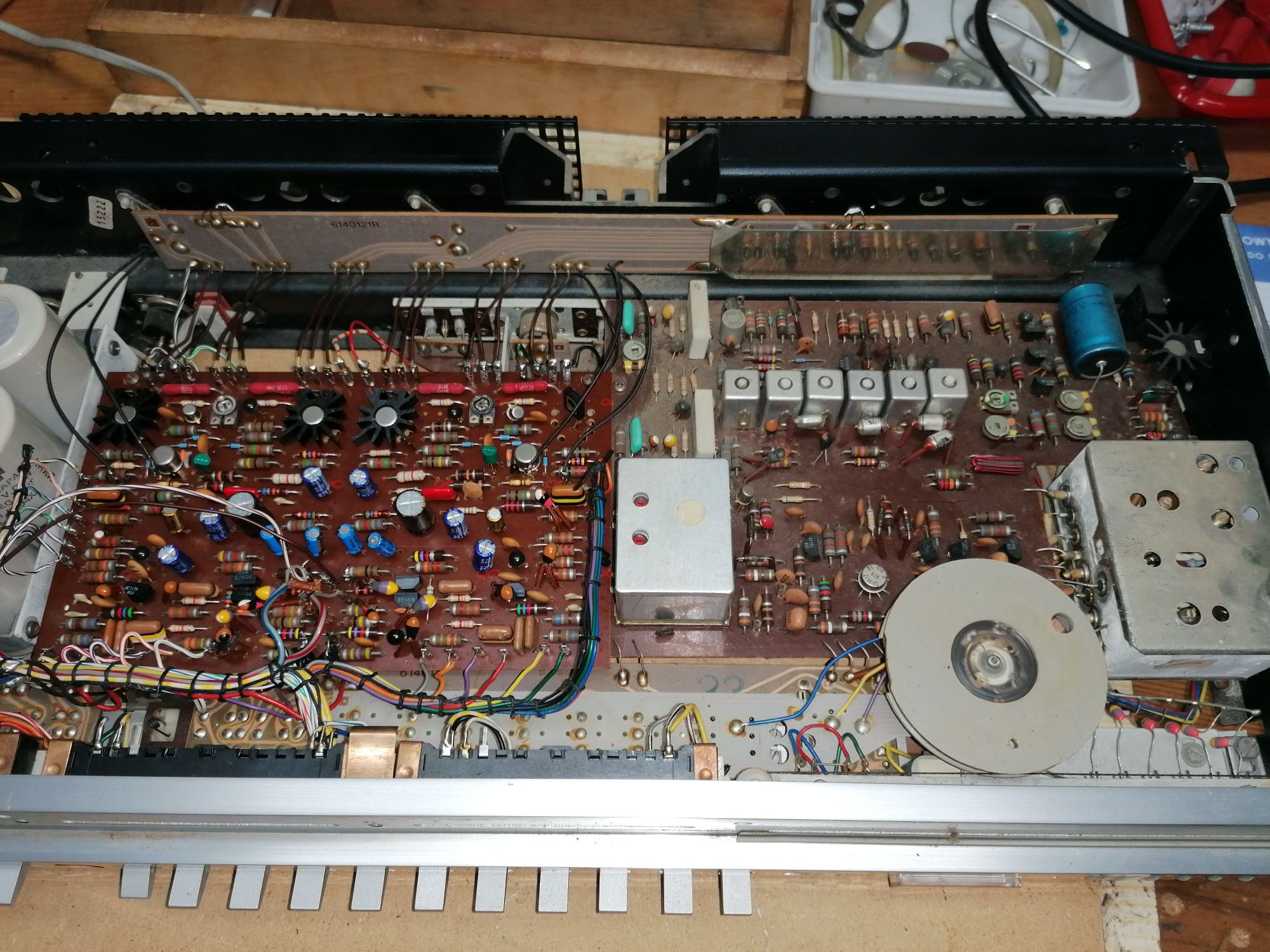

Pierwsze testy nie napawają optymizmem... Jeden kanał zniekształca, drugi nie działa wcale, w środku sodomia i gomoria

Perspektywa serwisu też kulawa, wszystko polutowane na bibułę, co za kwas...

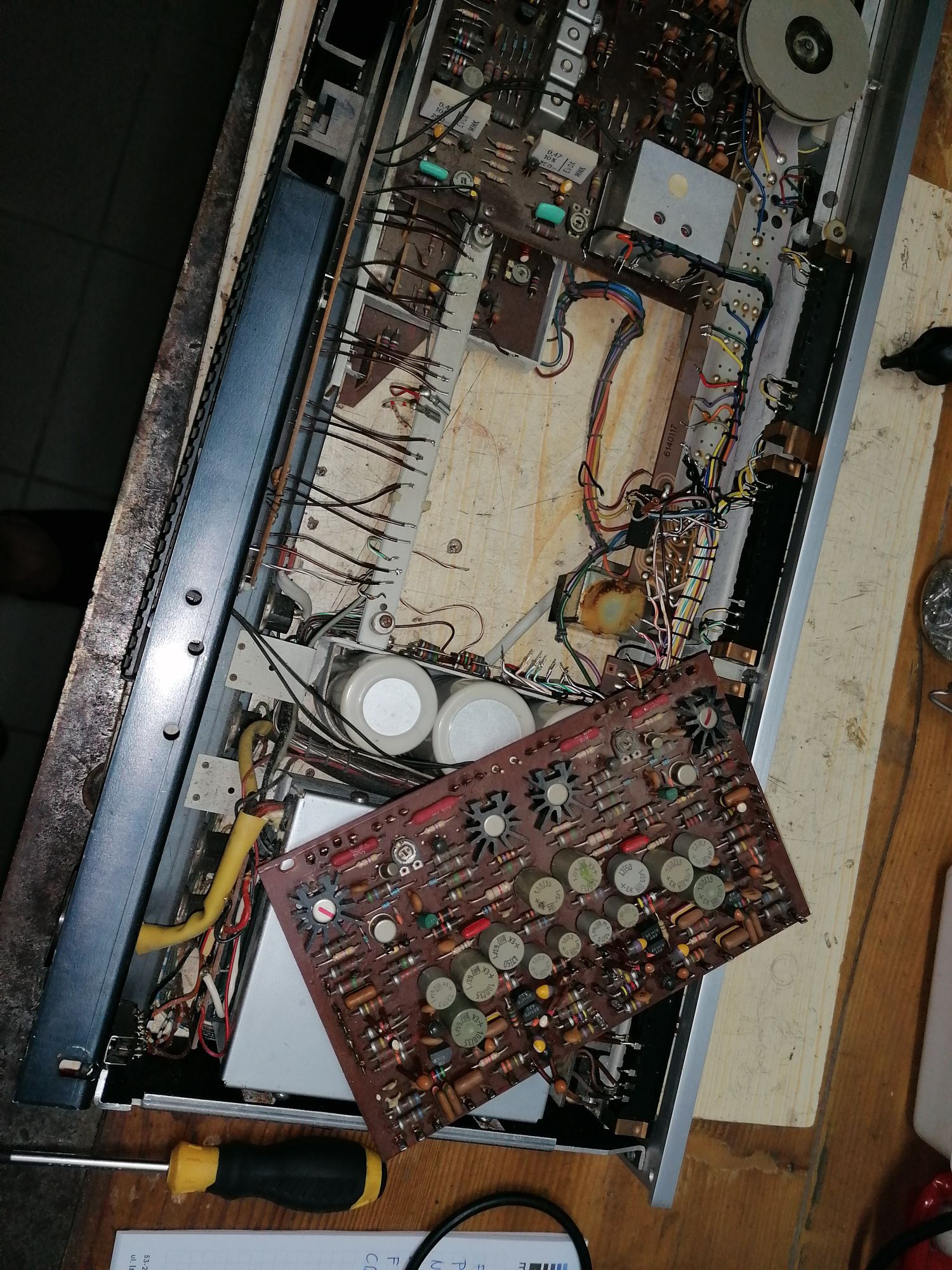

No to wyleciała podejrzana do czyszczenia

[szczepan_def]

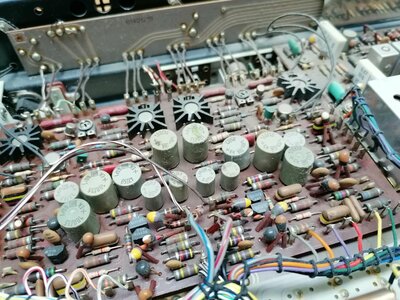

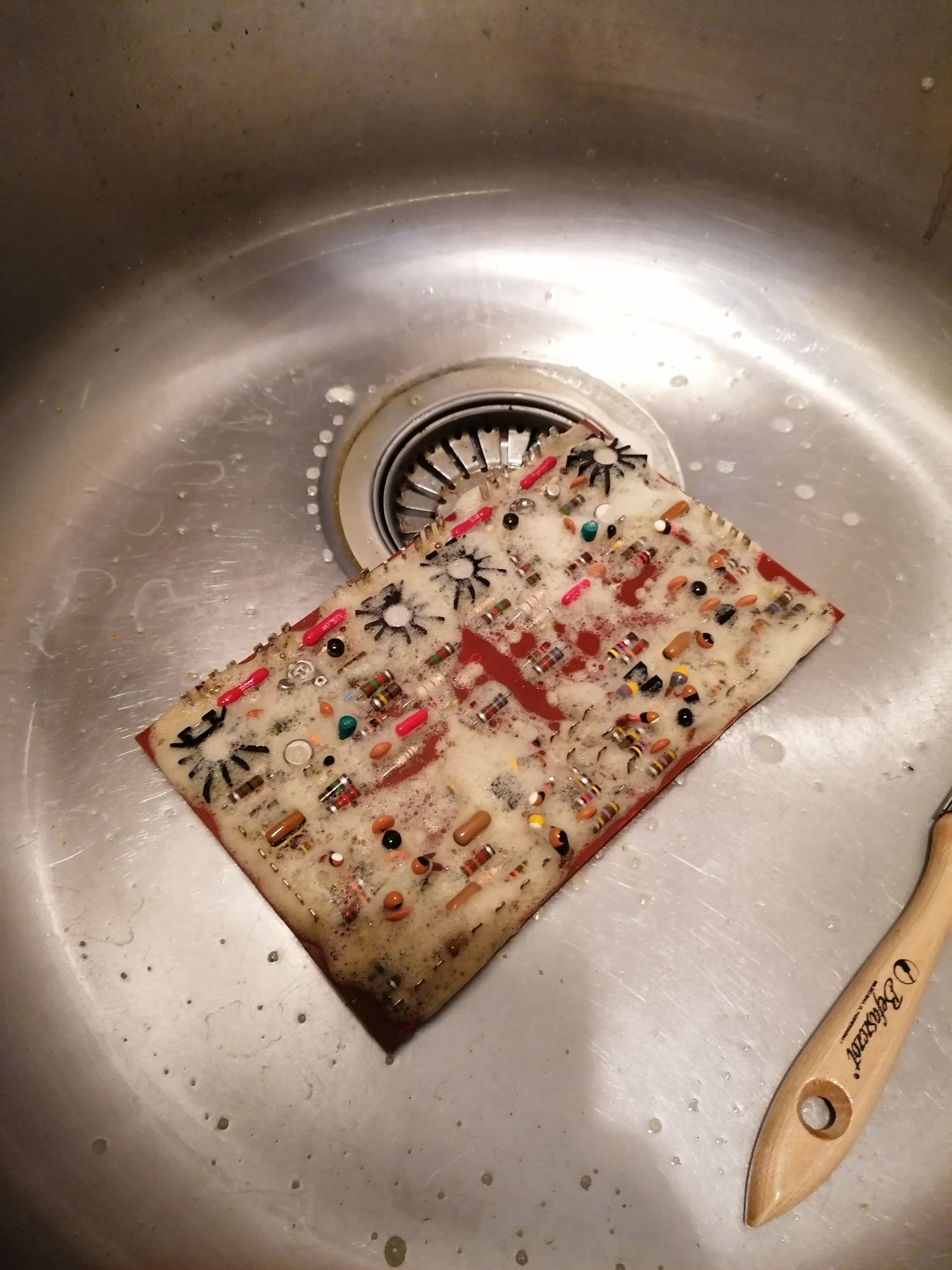

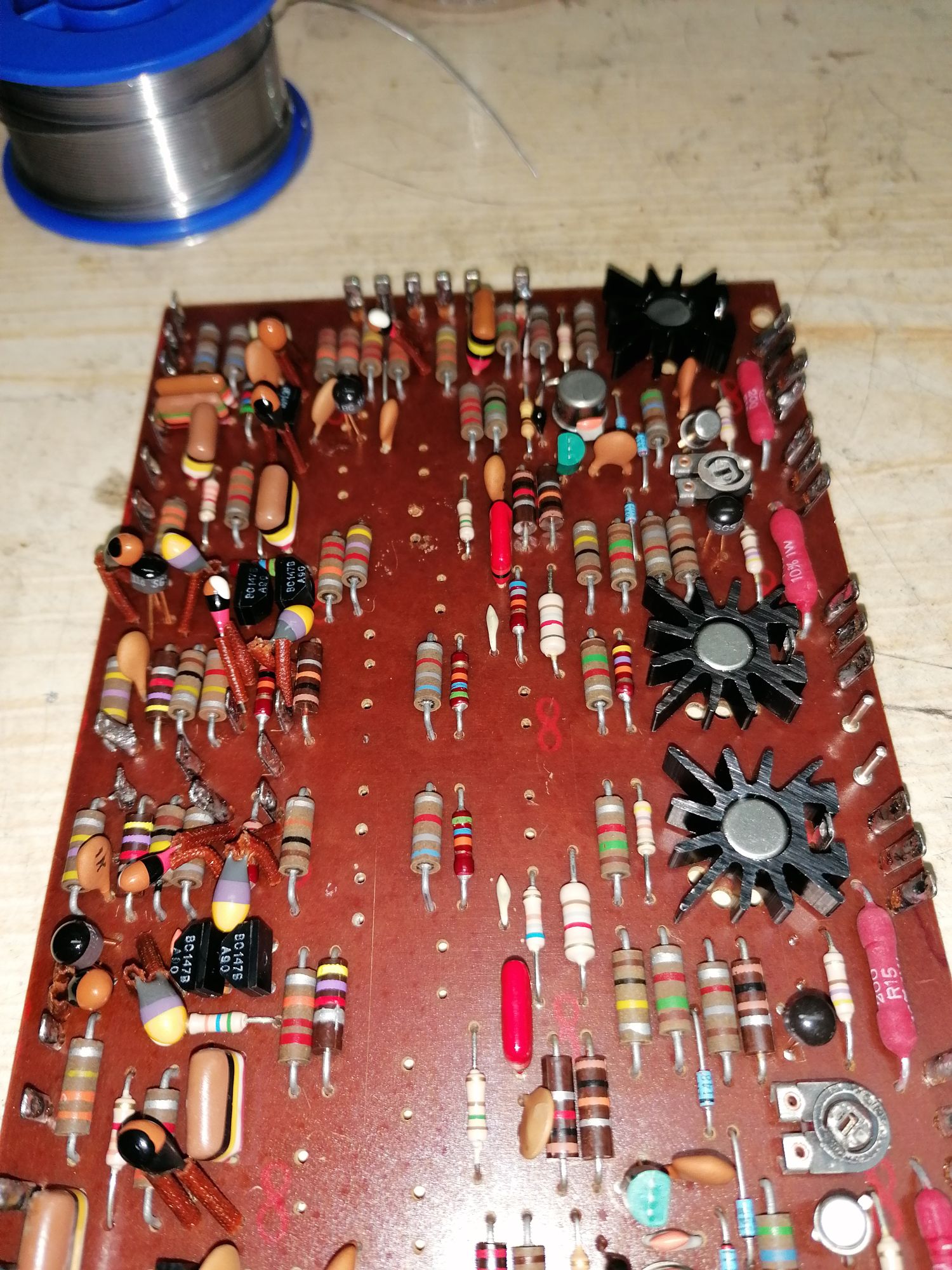

Wylutowalem kondy, obleciałem na mokro...

Sprawdziłem resztę organów, Jeden tran sterujący nie żyje... Do podmiany

Kondy elektrolity na tej pcb wymieniłem wszystkie

[szczepan_def]

Końcówka przemówiła... Ale kłopotów ciąg dalszy...
Przełącznik test do czyszczenia, na rezystorach emiterowych sygnał jest, a na gniazdach jednego nie ma

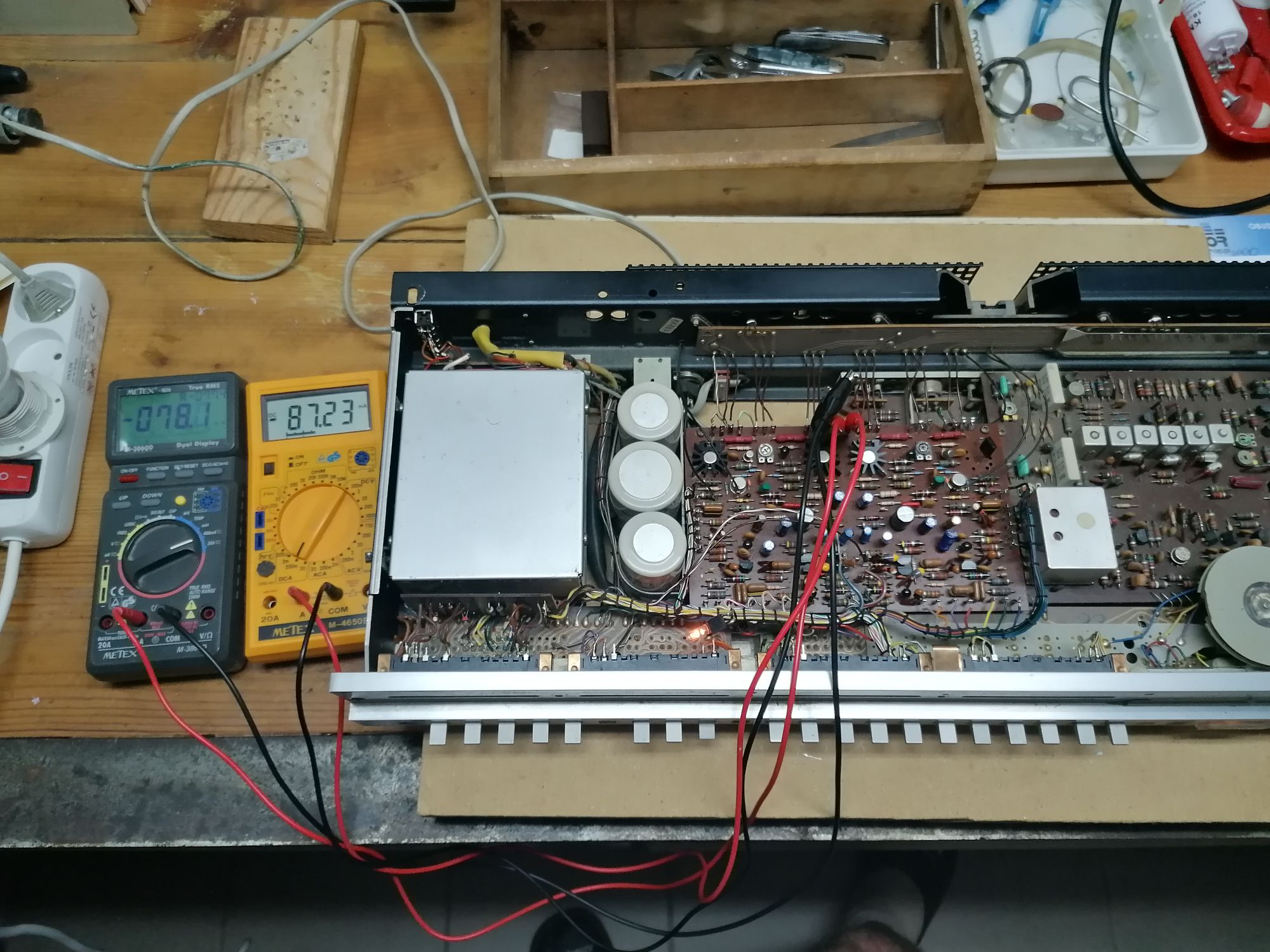

Ustawić prąd spoczynkowy

[szczepan_def]

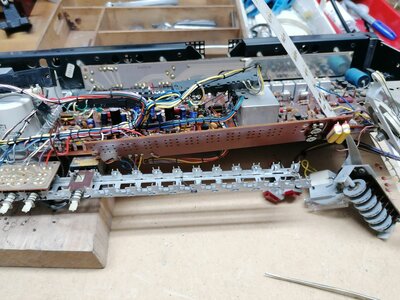

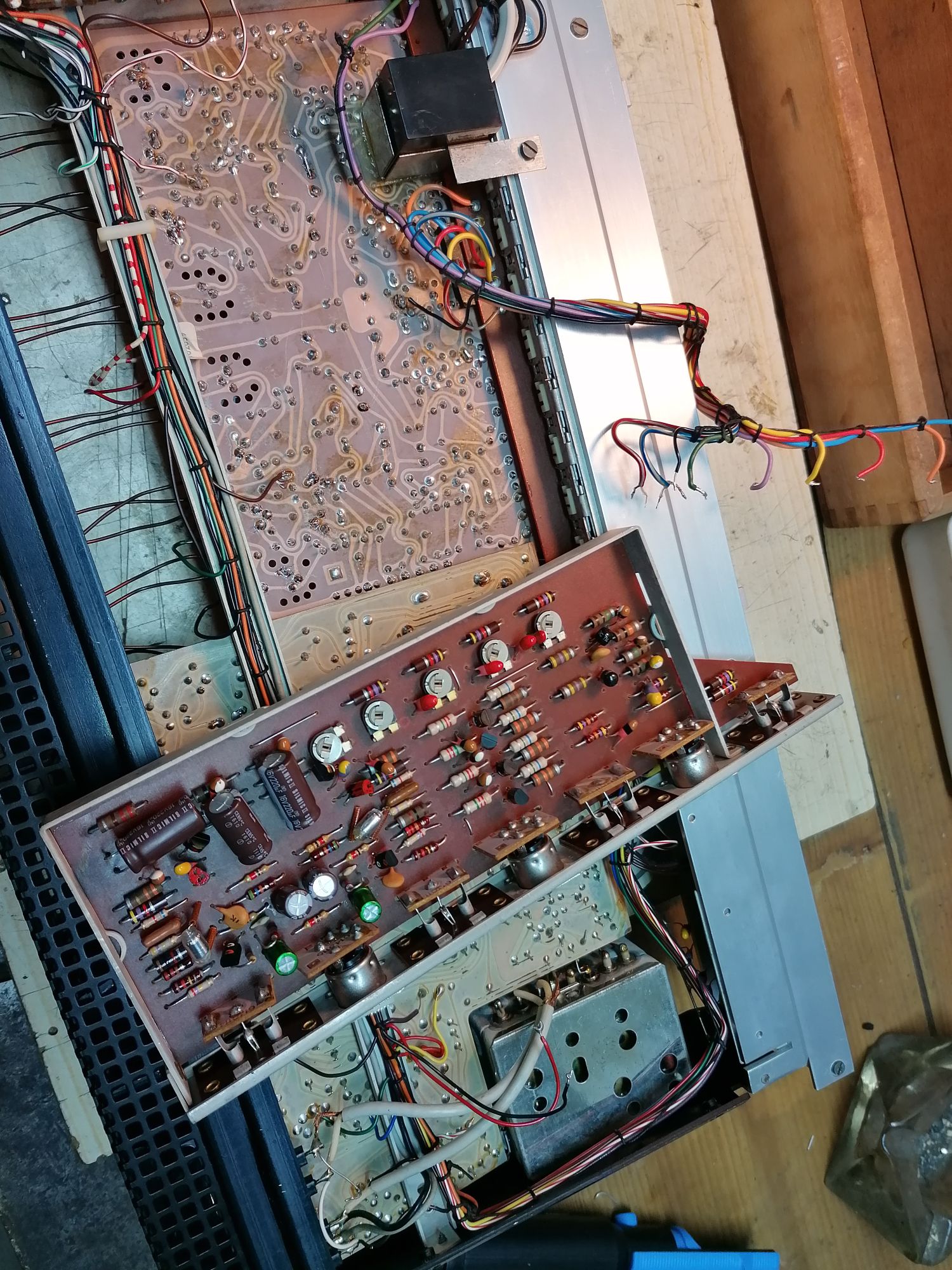

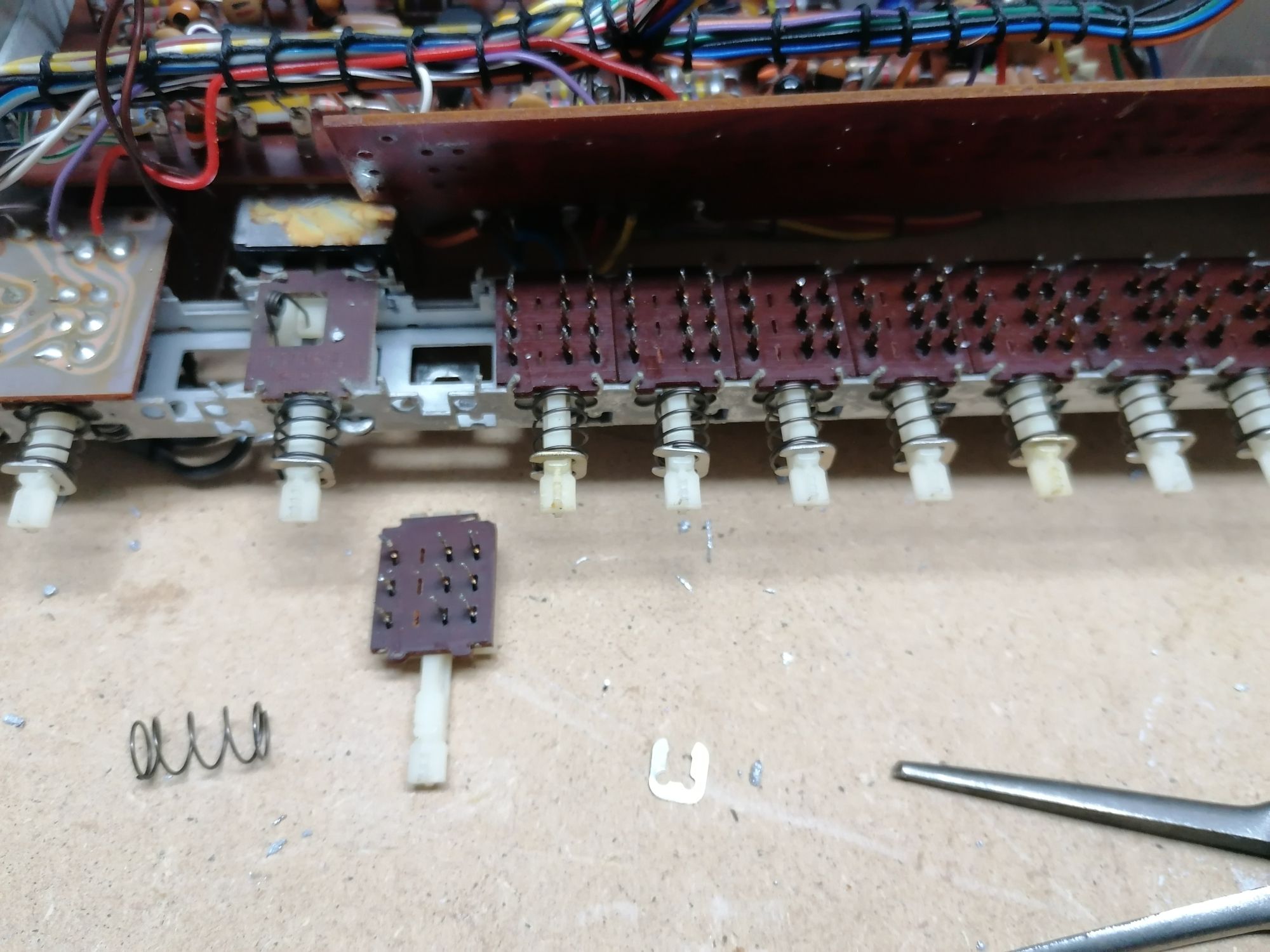

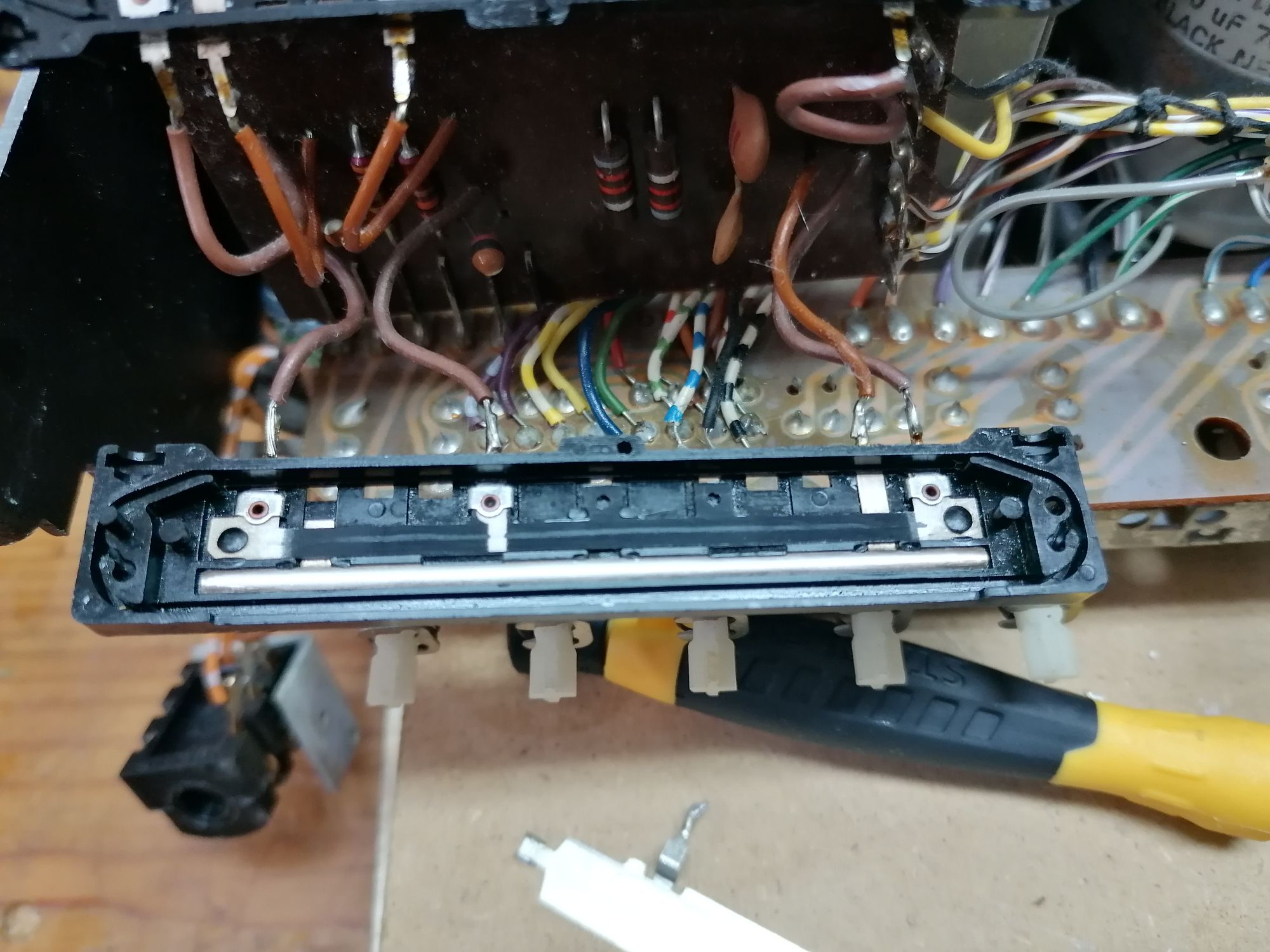

Niestety przełączniki zapyziałe, radio działa tylko na fm, przełączniki1-6 nie działaj prawidłowo, do czyszczenia, będzie zabawa.... Żeby się dostać do przełączników trzeba odlutować sporo materiału...

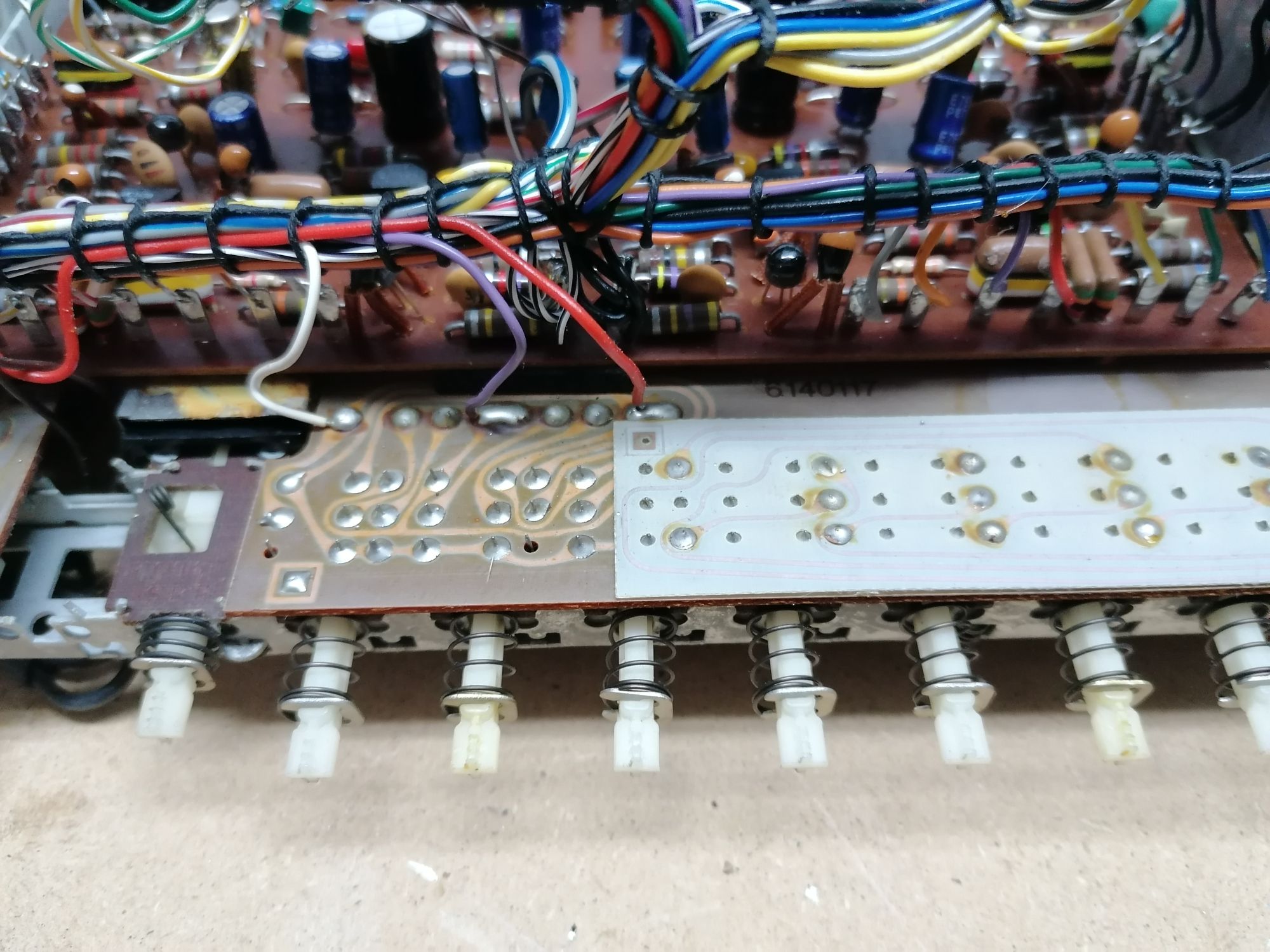

Jakoś się udało dokopać

[szczepan_def]

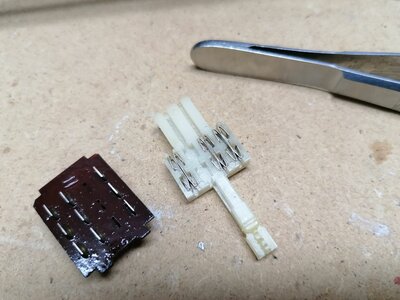

Dzielnie walczę...

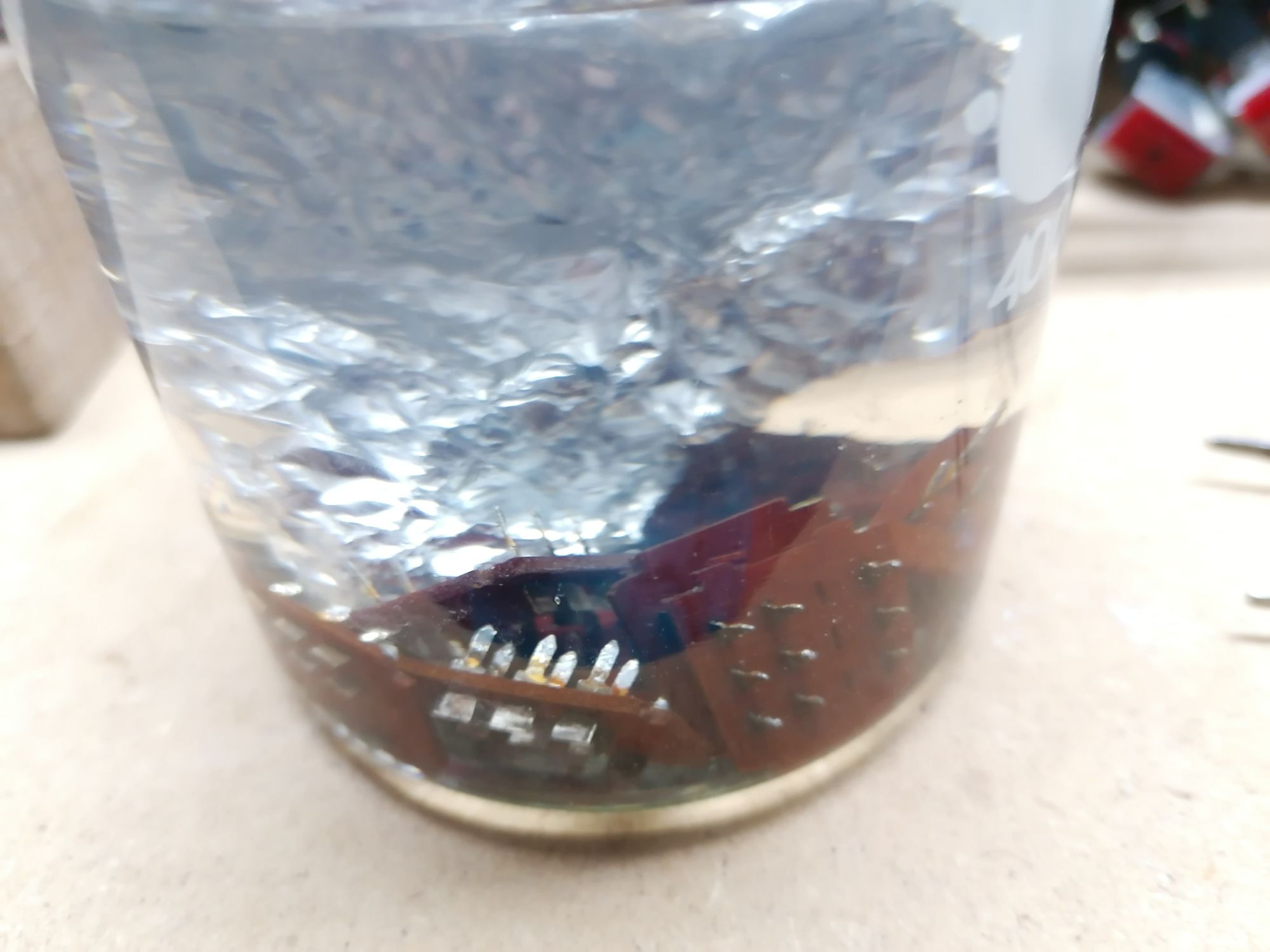

Solanka +al

Pasta + szczoteczka do zębów

[szczepan_def]

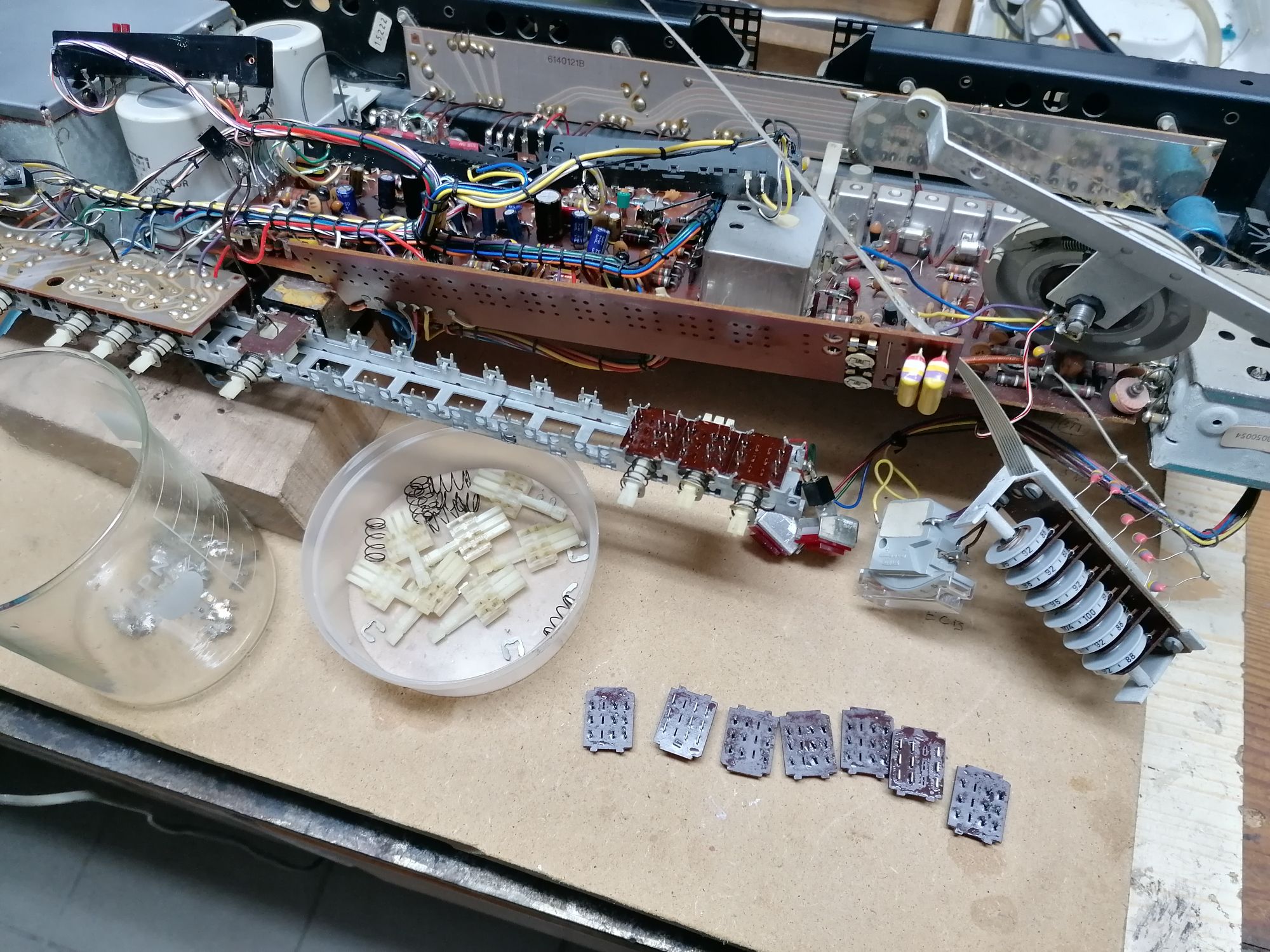

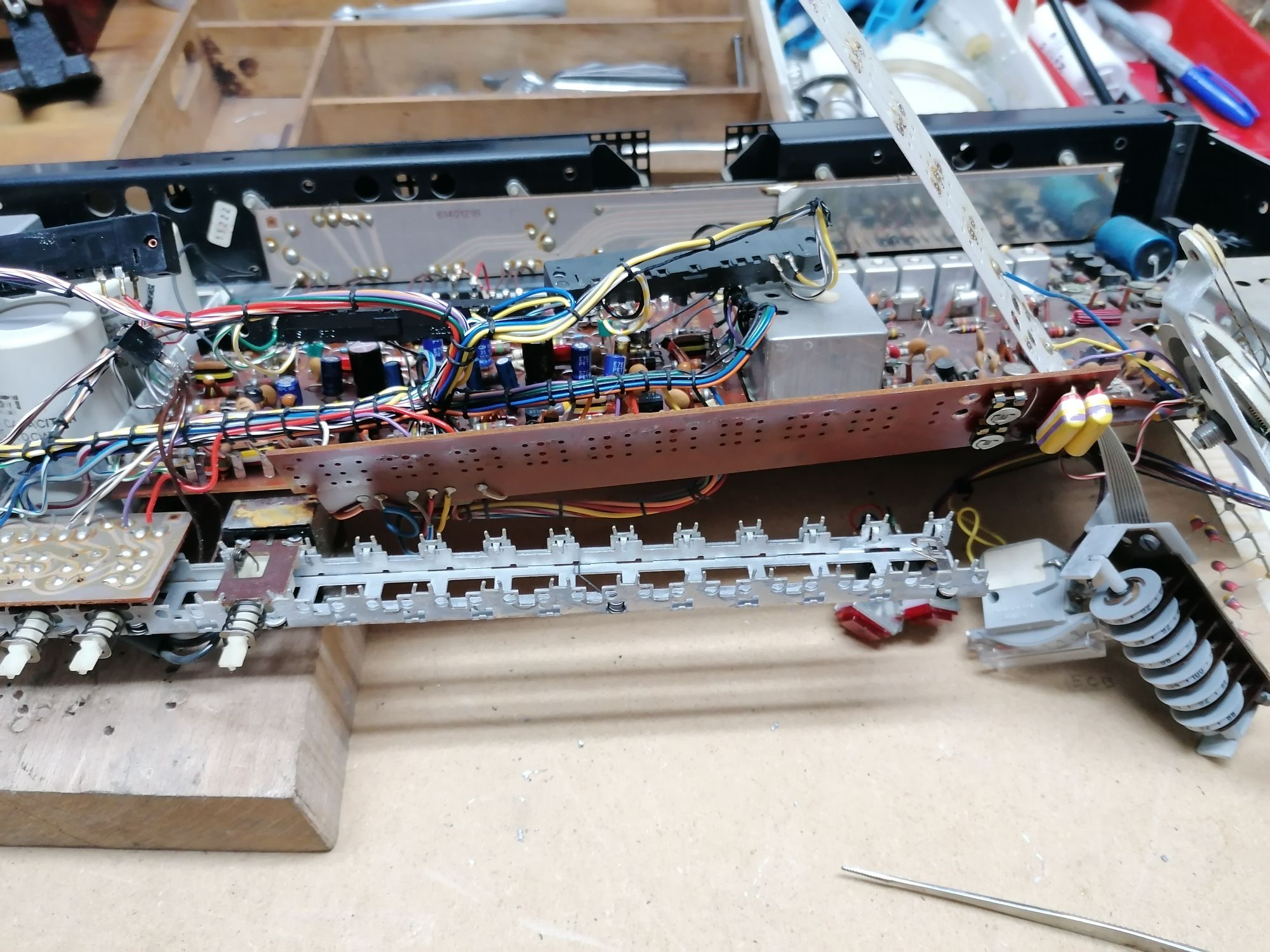

Rozłożyć to jedno, trzeba to poskładać...

[mrcnoos]

Trzymam kciuki

[szczepan_def]

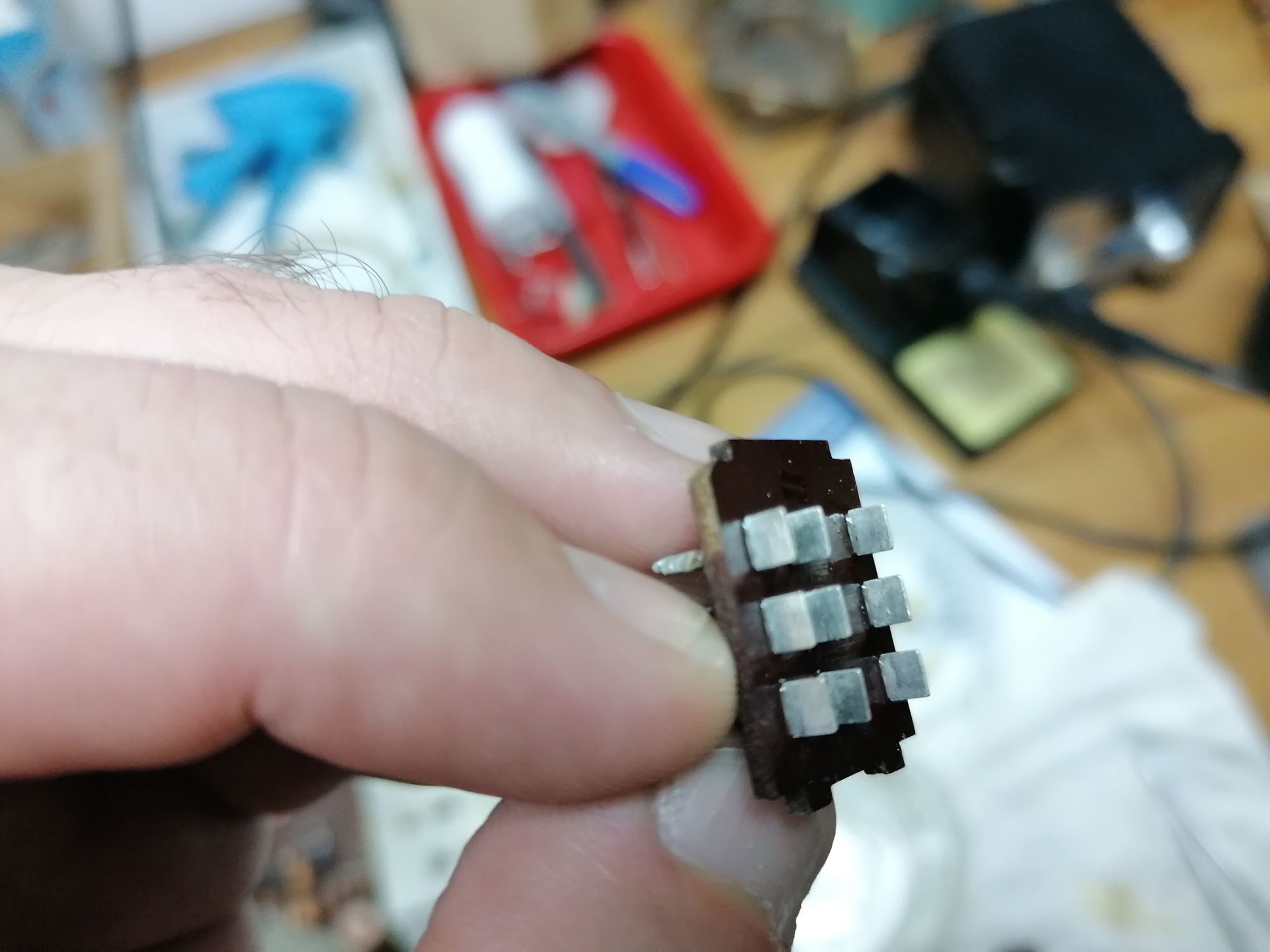

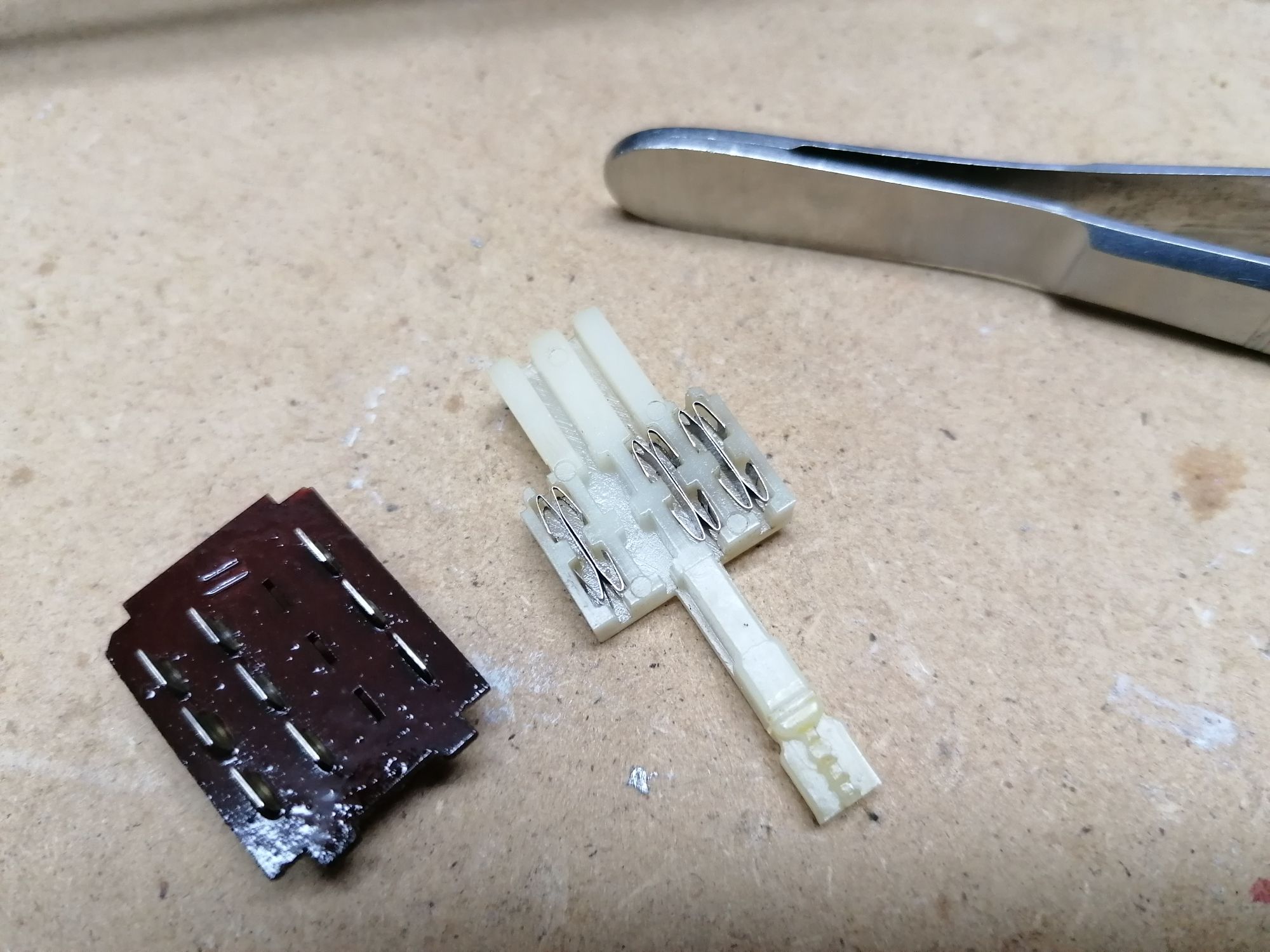

Czyszczenie i składanie przełączników ćwiczy moja równowagę i spokój umysłu

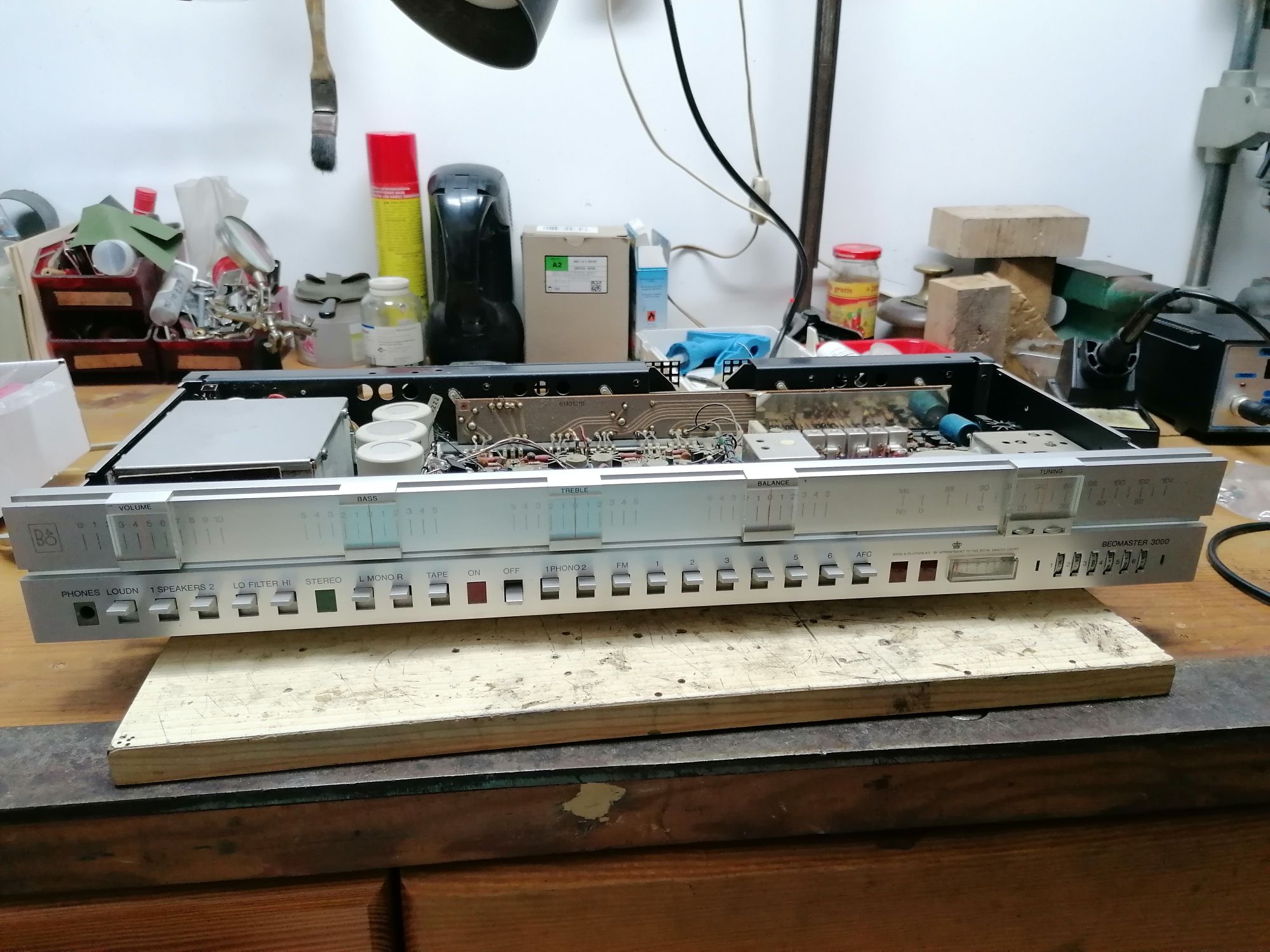

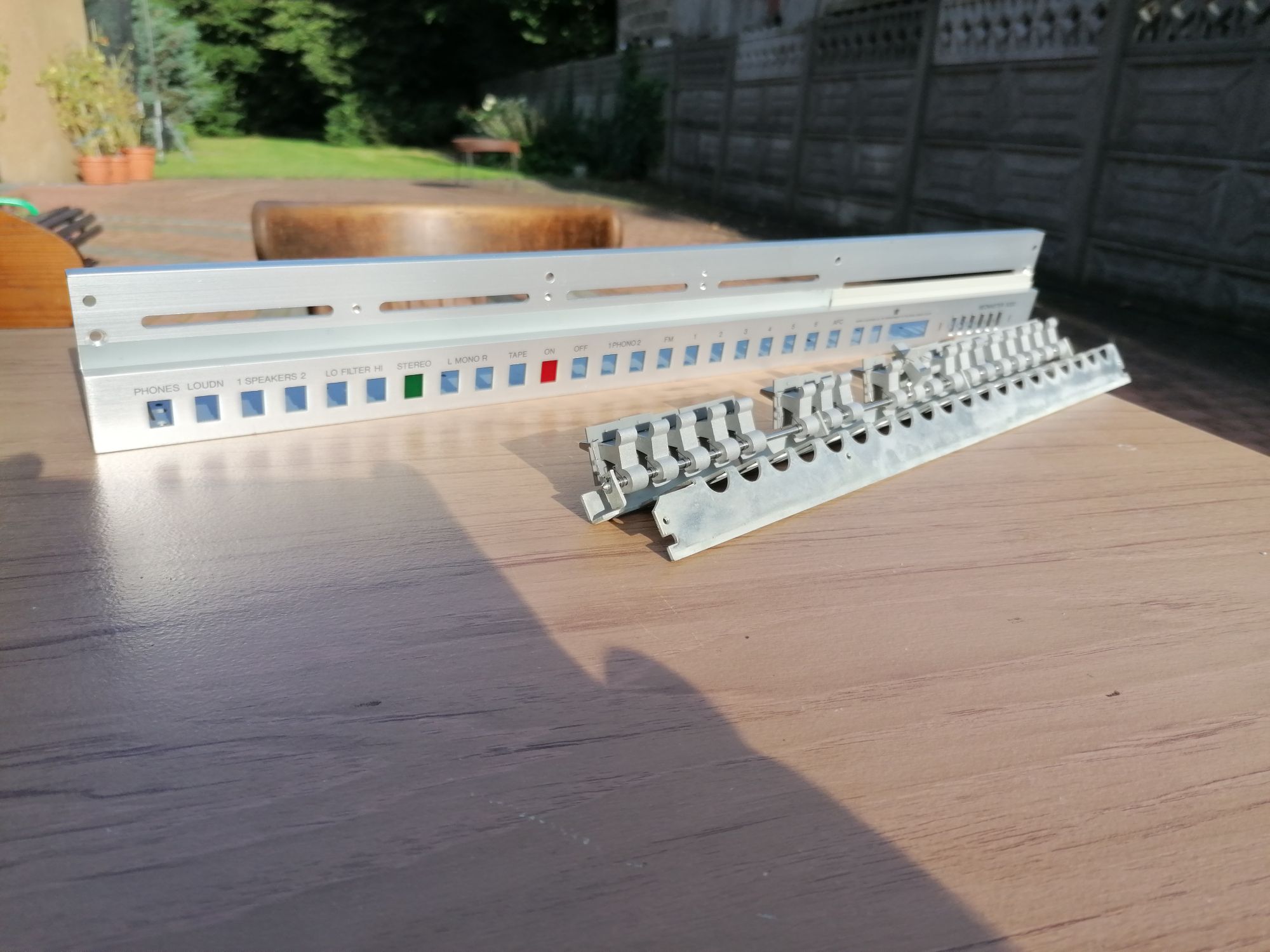

Wypucowałem front i pulpit

Montaż dwóch śrubek pomógł mi osiągnąć mistrzostwo w medytacji ZEN, klawiatura działa efekty czyszczenia i ZEN

Kożuszek wychodzi z potków,

otworzyć, wyczyścić, nasmarować zamknąć

[konrads0]

Za umiejętności i cierpliwość.

[szczepan_def]

Za umiejętności i cierpliwość.

Zobaczymy czy dotrwam do końca

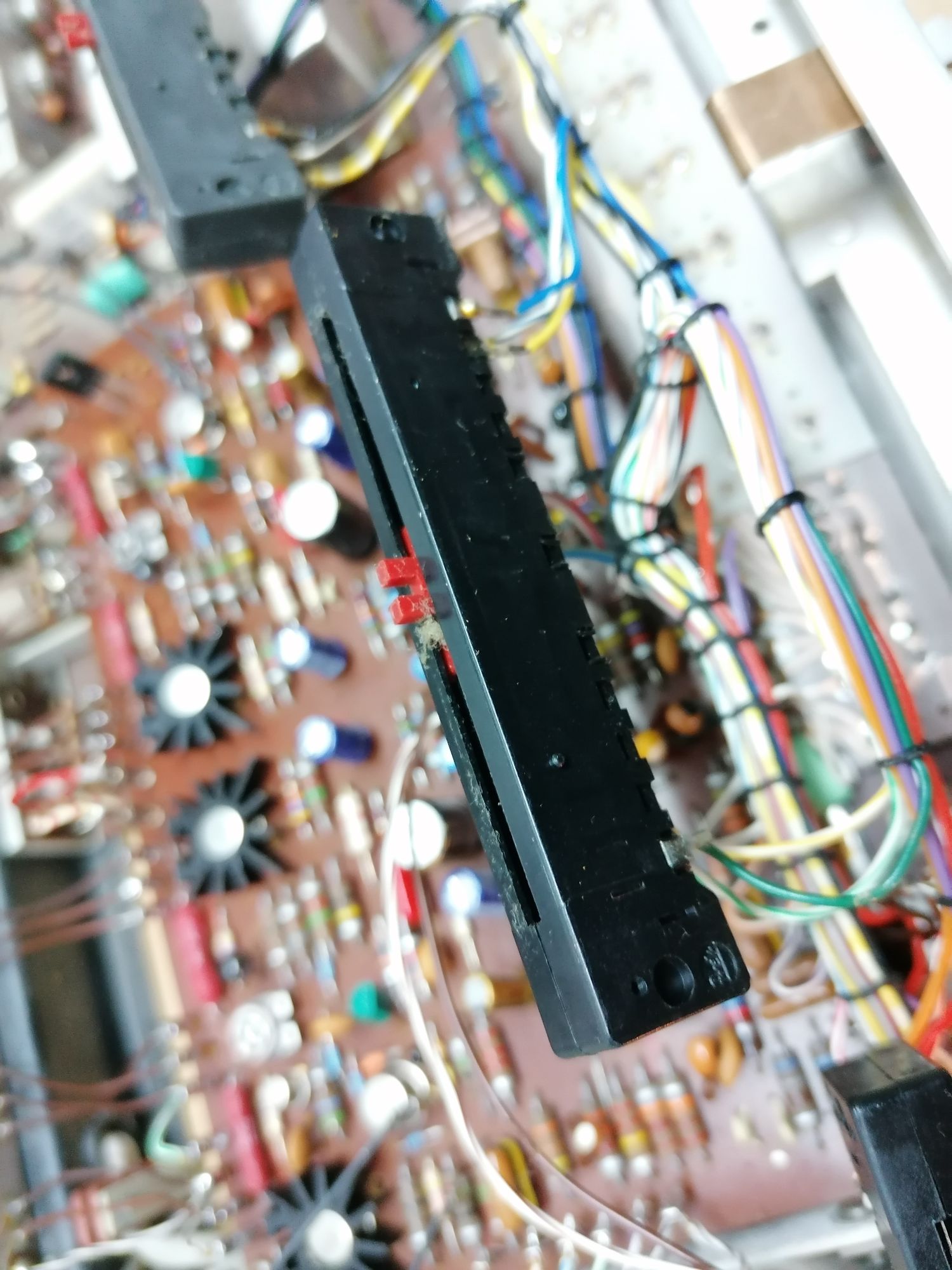

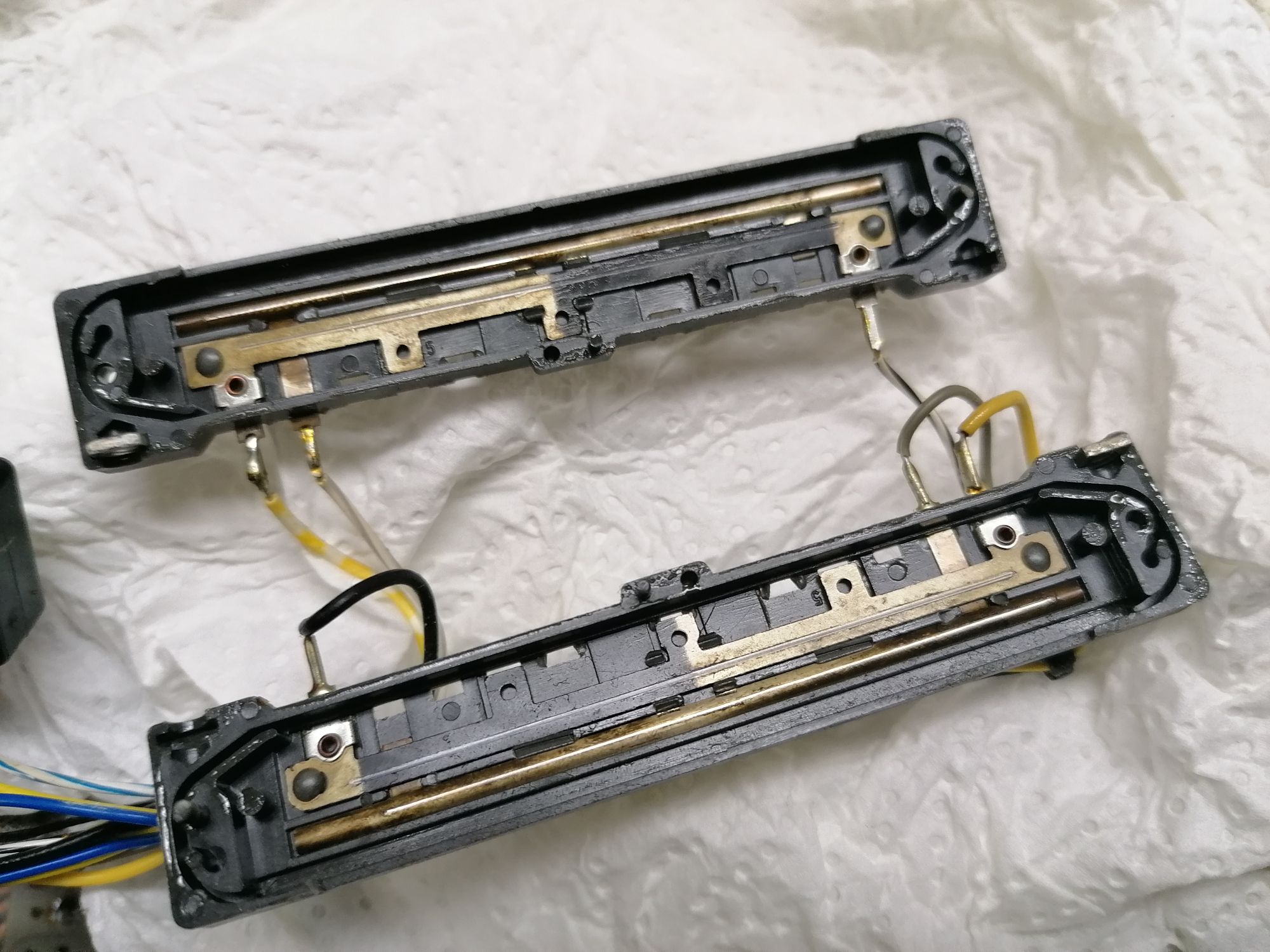

Wyczyściłem zapyziałe suwaczki,

jest znacznie lepiej

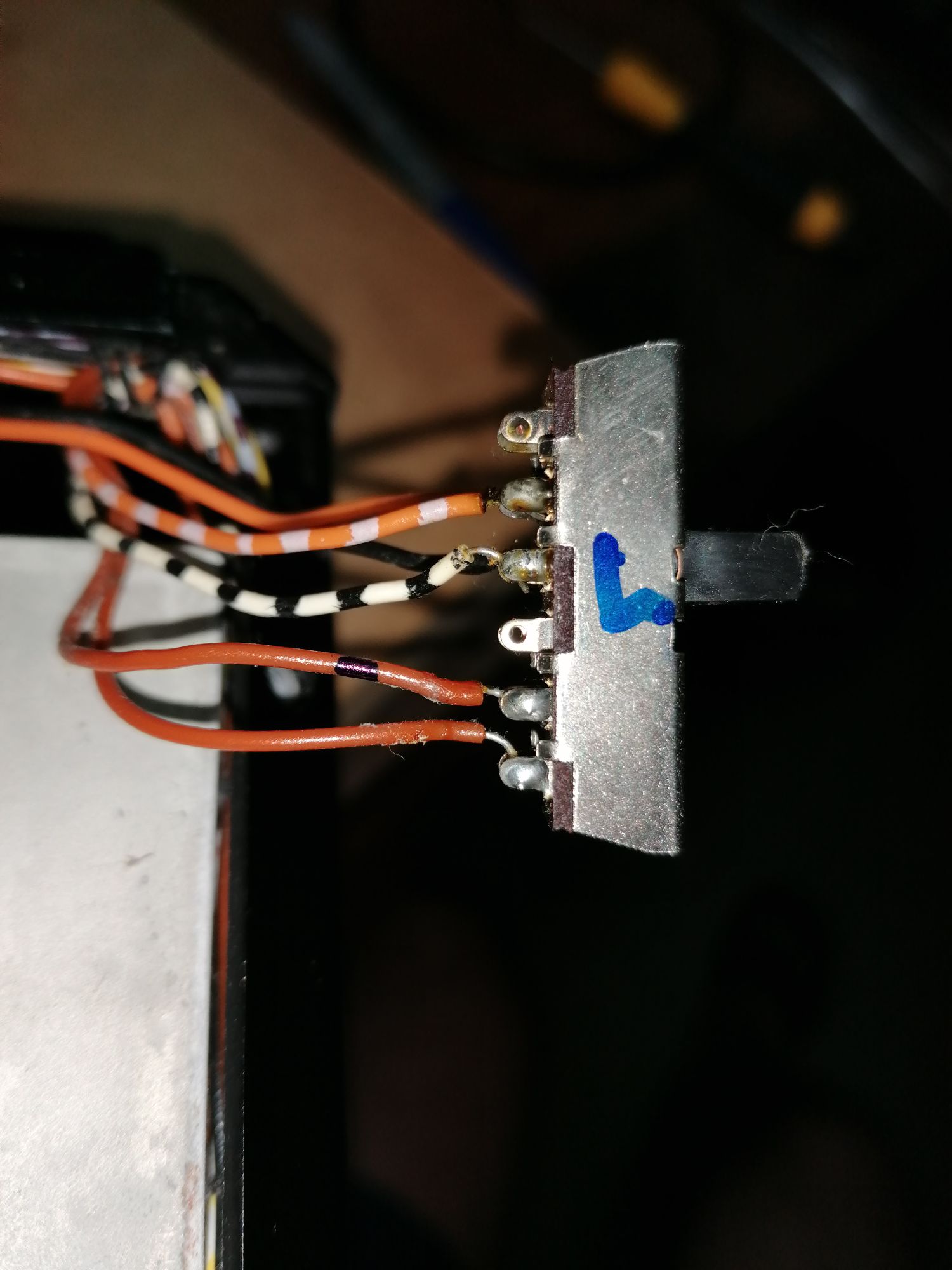

Do czego jest przełącznik TEST, zwiera masę gniazd głośnikowych i co?

[zbyszek1982]

Te potencjometry to czymś nasmarowałeś?

Widzę moje ulubione kabelki w paski. Klasyczny element sprzętów z tamtego okresu.

[szczepan_def]

Nasmarowalem delikatnie wazeliną techniczną

[szczepan_def]

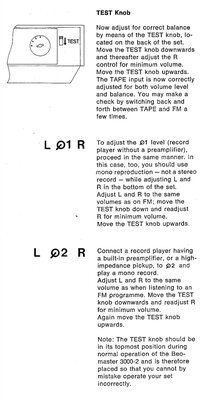

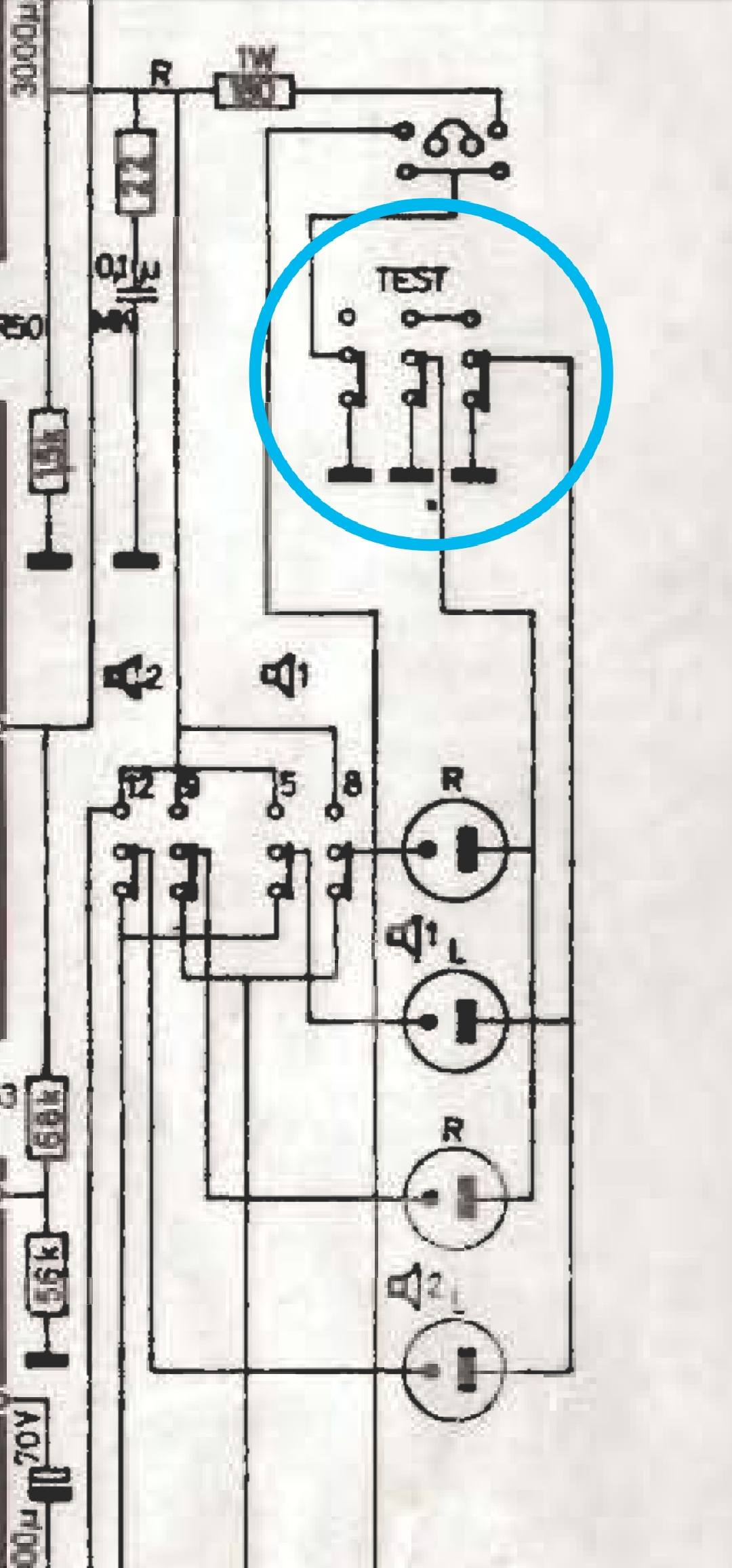

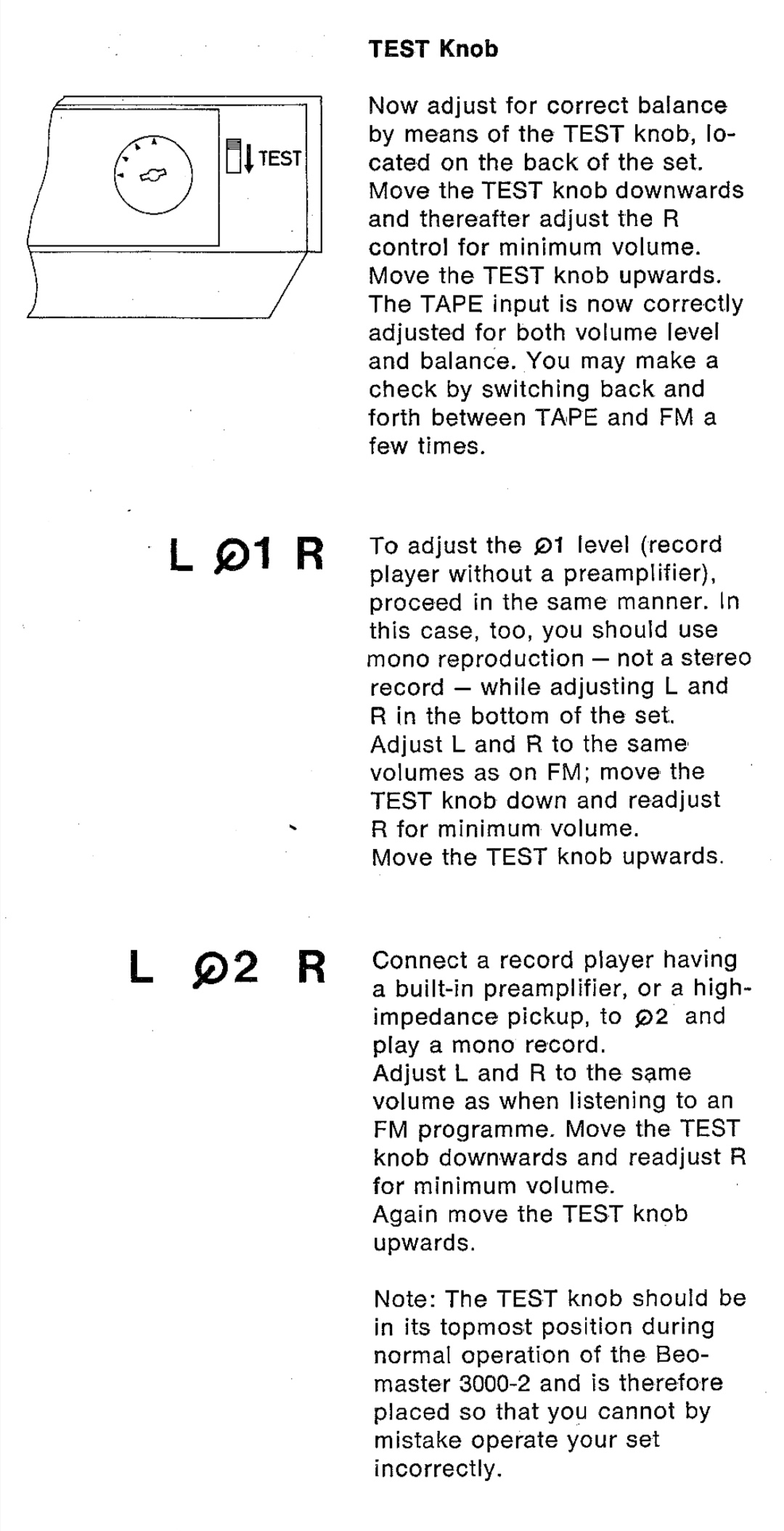

TEST Knob

[szczepan_def]

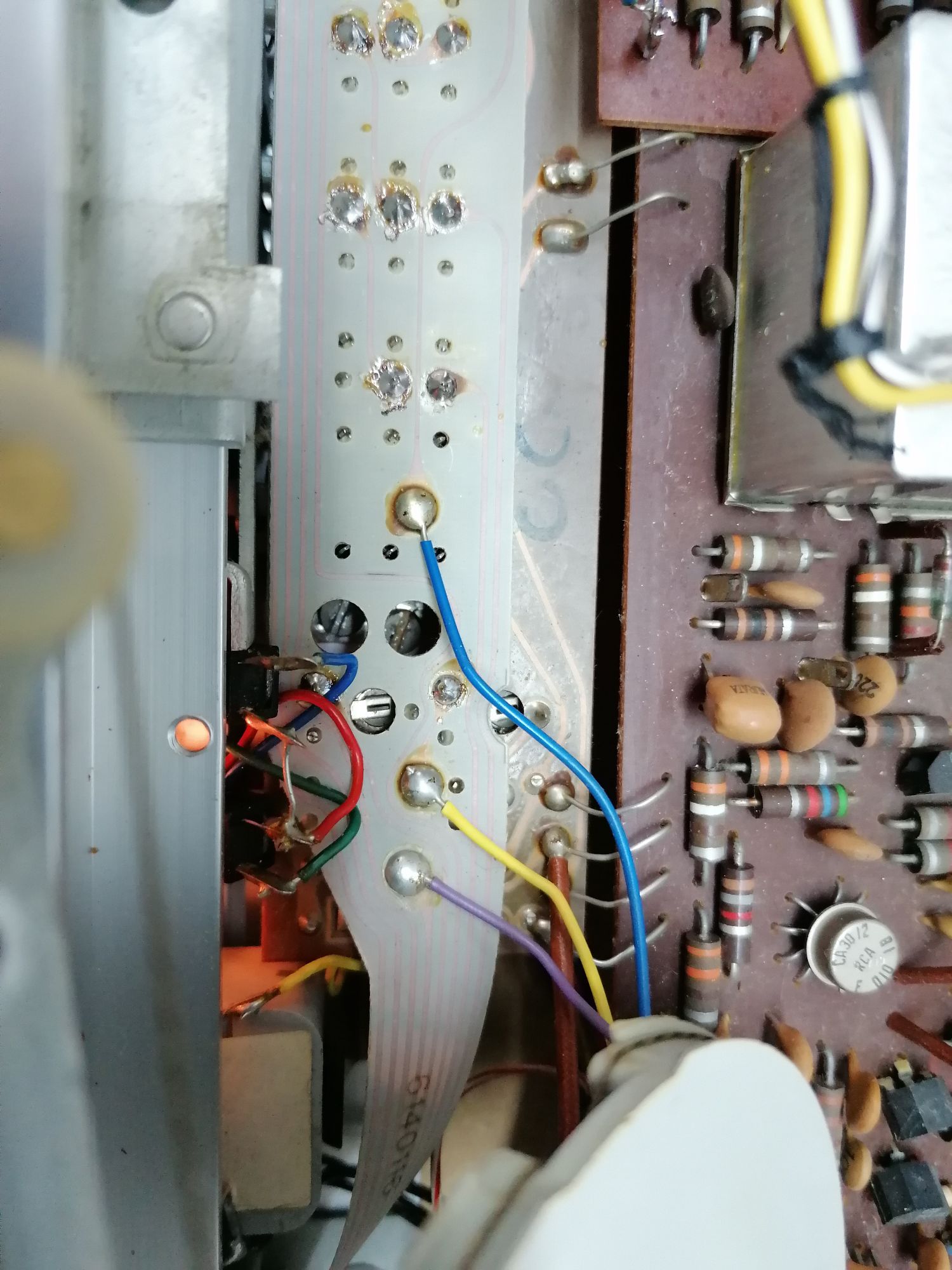

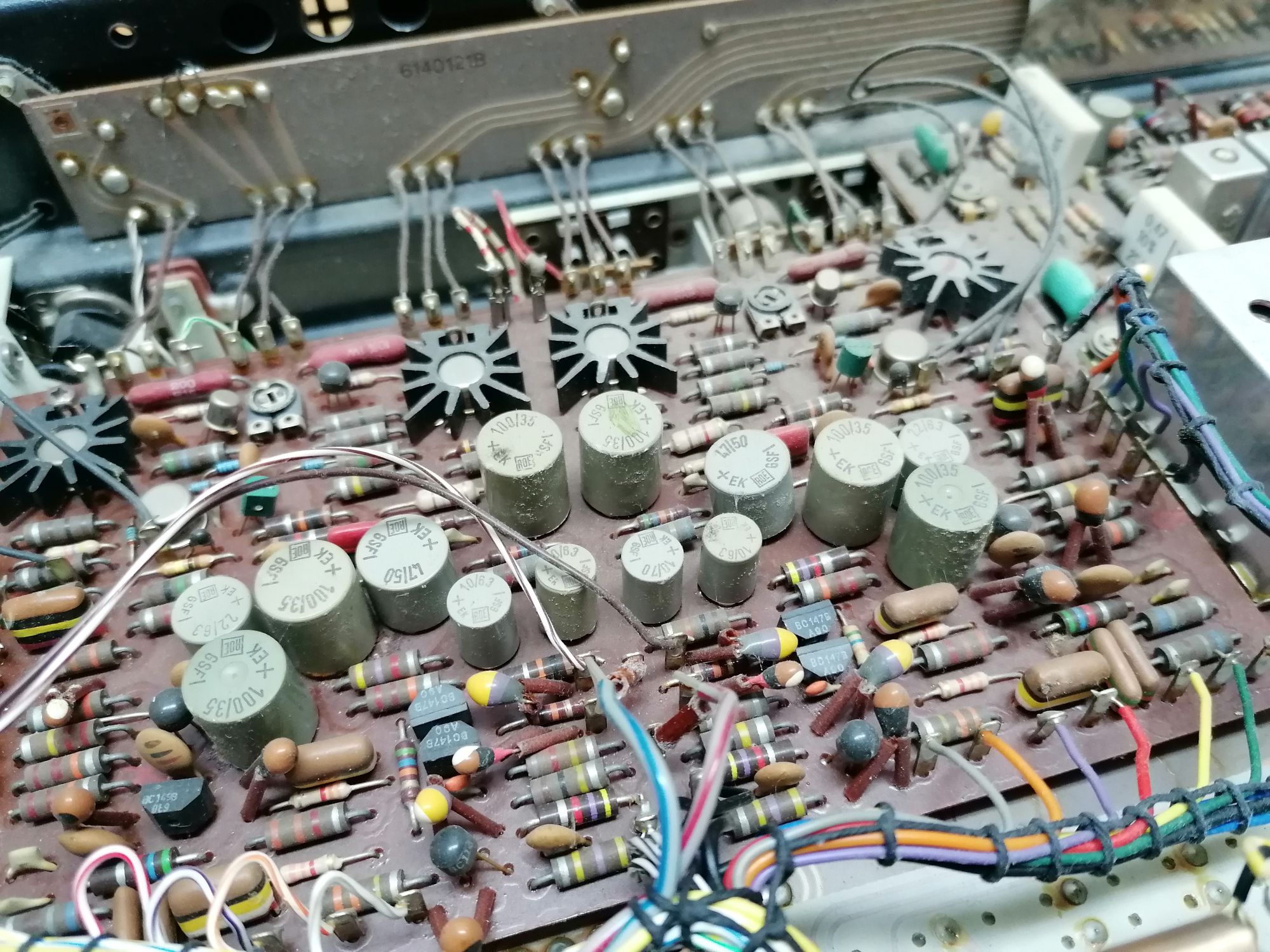

Przelutowałem elektrolity na płytce przedwzmacniacza i dwa w tunerze

Wymieniłem kondensatory na wyjściach głośnikow

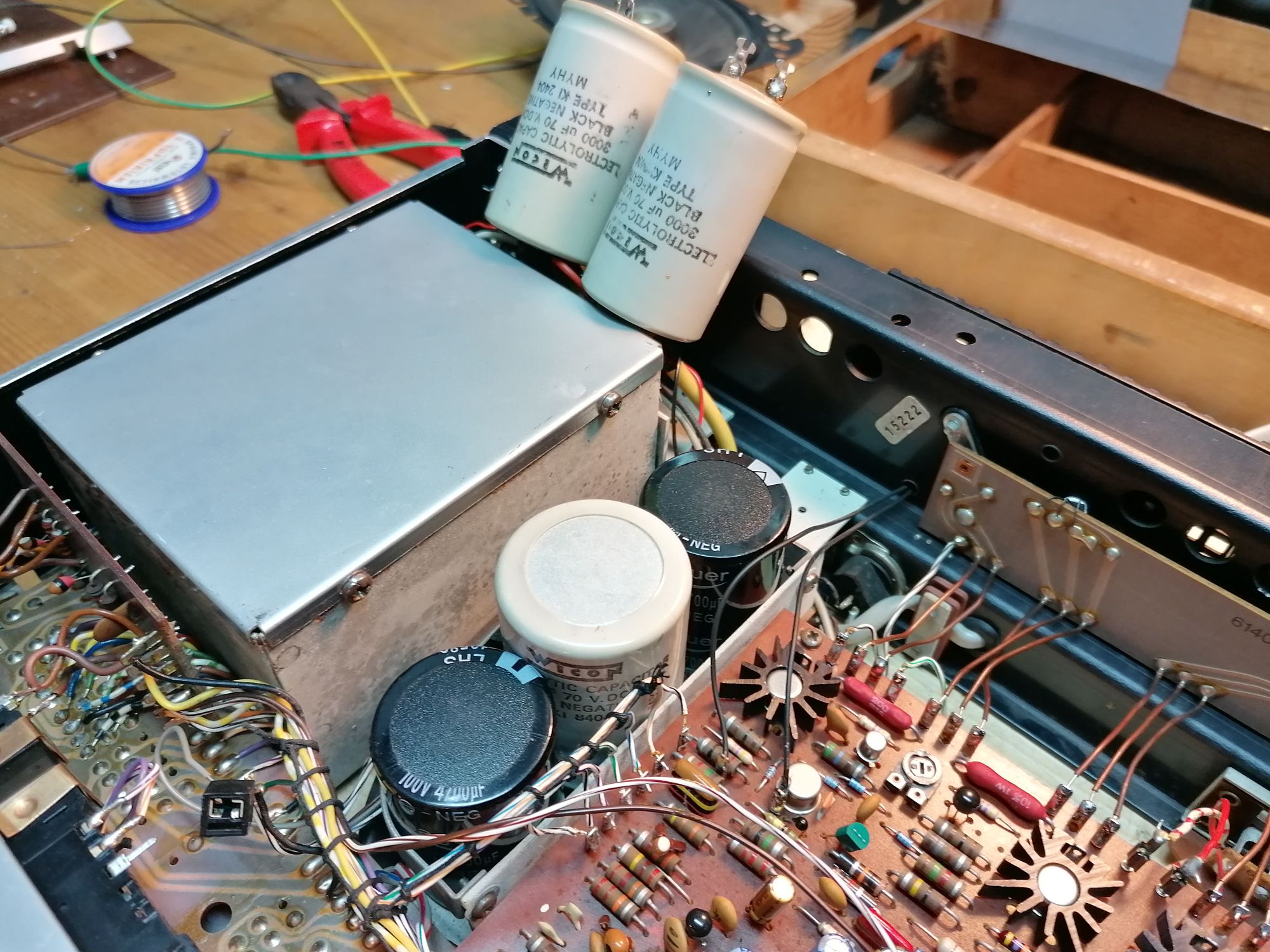

Do wymiany ten duży w środku od zasilania.

Narazie wszystko działa, ale rezystor węglowe mają zwiększone rezystancję +10 do 15%, jest lekki brum od trafa

[szczepan_def]

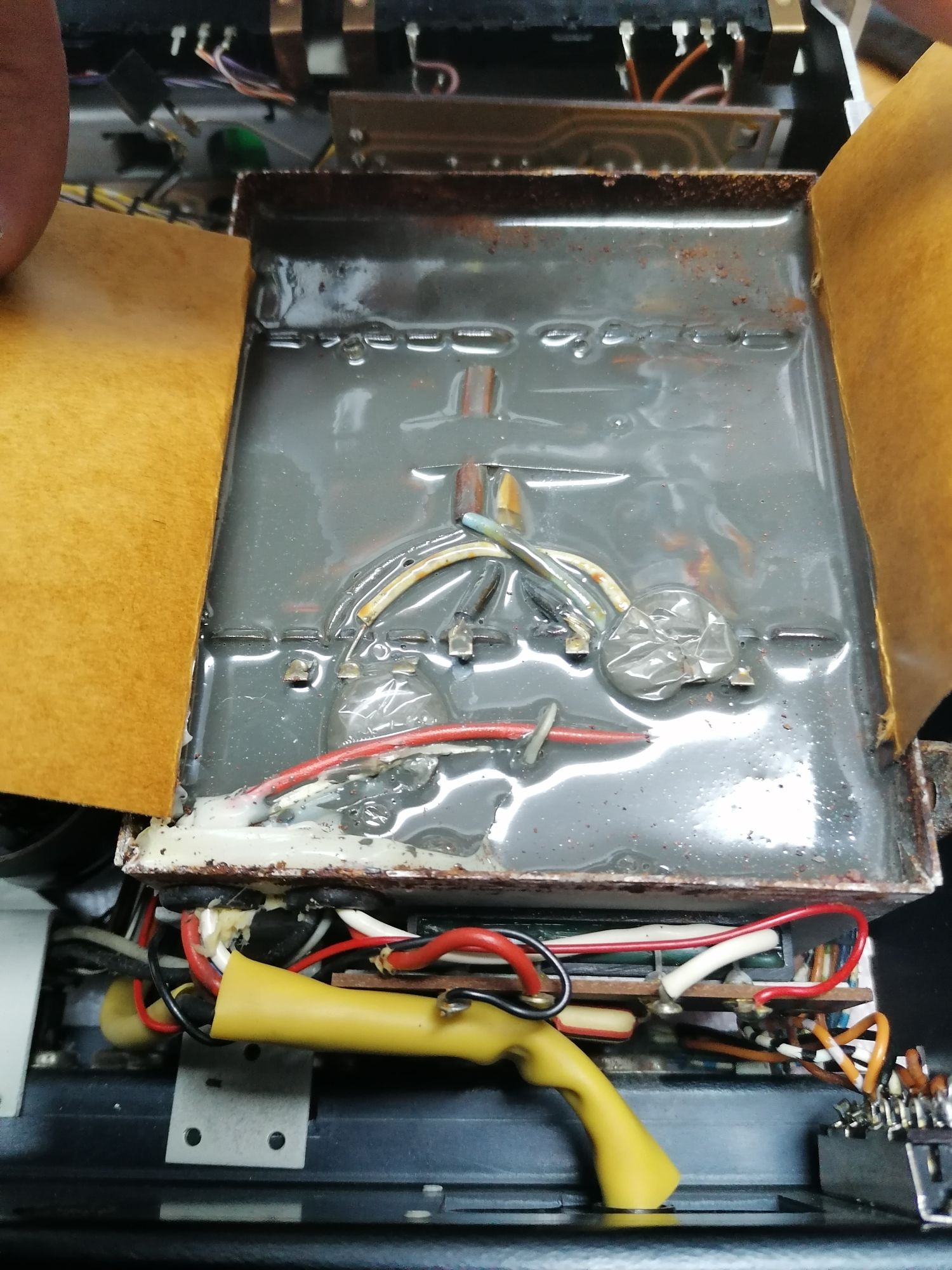

Miałem nadzieję zalać brzęczący transformator lakierem na parę tygodni... Okazało się że Nie ma takiej potrzeby...

Wyjścia są 3y... Poskładać tak jak jest, zamówić toroid z napięciami, kupić niebrzęczącego dawcę...
