Wyprowadzenie pre out na tylny panel

[zic10]

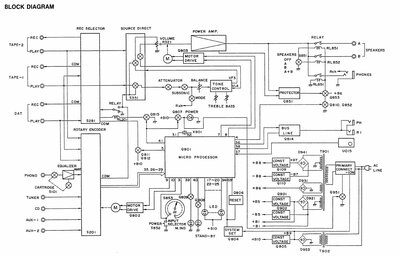

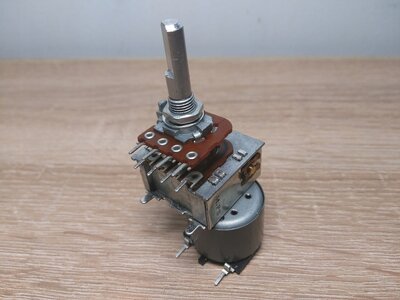

Witam szanownych kolegów. Posiadam wzmacniacz ONKYO A-8870 i chciałbym wyprowadzić sygnał z przedwzmacniacza na tylny panel w celu możliwości podpięcia innej końcówki mocy. Posiadam schemat płytki gdzie znajduje się potencjometr głośności. Posiada on wyprowadzenie na 8 pinów. Prosiłbym o podpowiedź gdzie należałoby przylutować wyprowadzenia do pinów potencjometru żeby dostać sygnał wychodzący tuż za potencjometrem czyli już po regulacji głośności L/P masa i czy masy mogą być osobno dla każdego kanału czy trzeba by je zewrzeć razem?
Z góry dziękuję za pomoc.

[chudy_b]

czyli już po regulacji głośności L/P

Regulowany sygnał masz na "strzałce", czyli suwaku potencjometru. Masy z definicji są zwarte. Nie dasz rady ich rozewrzeć. Ale jeśli sygnał do gniazd pociągniesz ekranowanym przewodem, to masy poprowadzisz osobno w każdym przewodzie oczywiście.

[zic10]

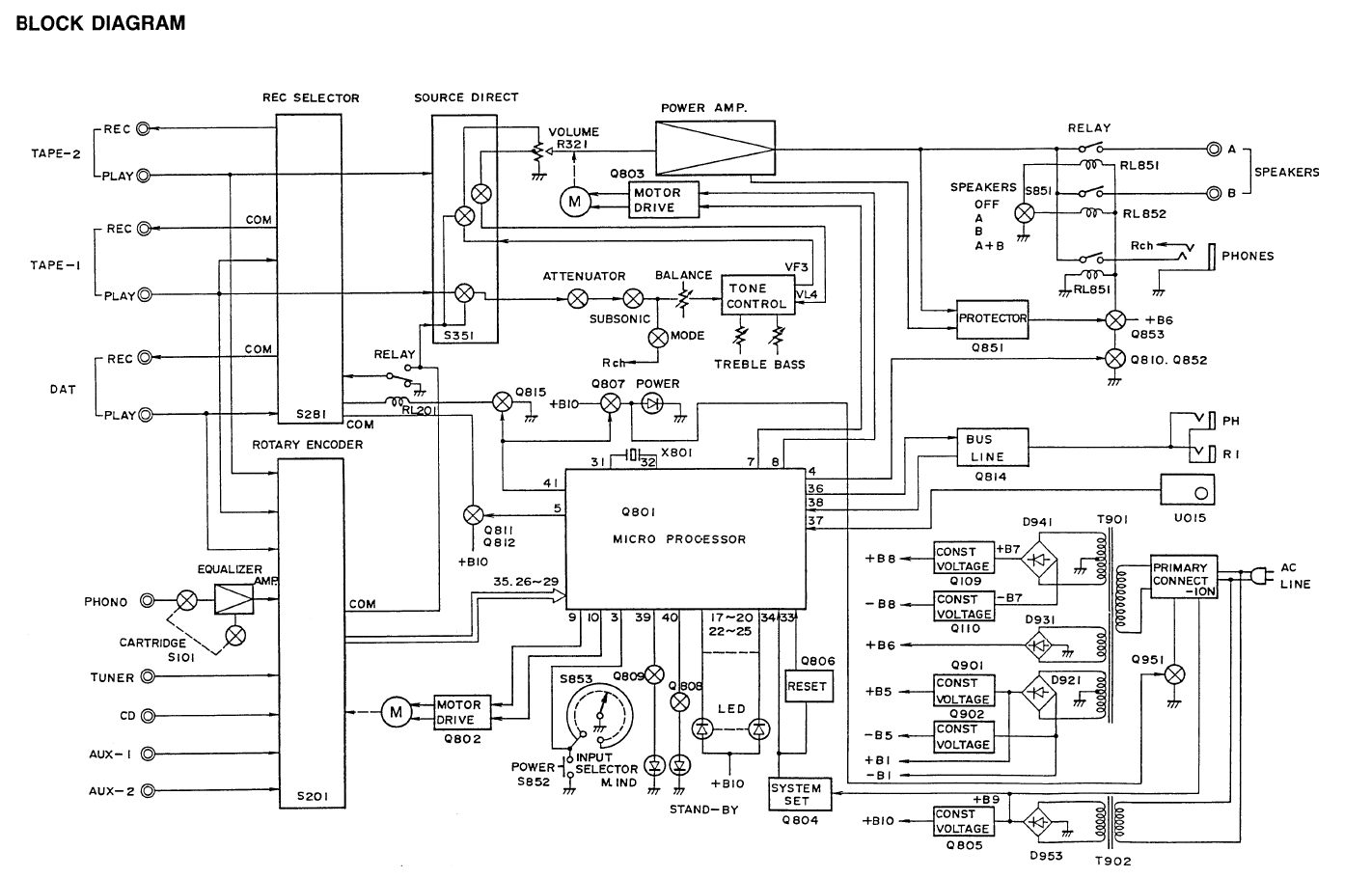

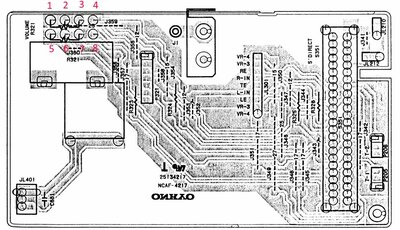

Dzięki za odpowiedź ale czy możesz mi to zaznaczyć jak dziecku? W które piny zaznaczone na czerwono na drugim zdjęciu mam się wpiąć?
pin 2 - L
pin 6 - P
pin 3 - masa
czy
pin 3 - L
pin 7 - P
pin 4 - masa
Z góry dzięki.

[chudy_b]

Z Twoich rysunków wynika że sygnał to 2,6 a masa 1,5. Ale pewności nie mam, bo skan słaby. Najlepiej byłoby to po prostu zmierzyć.

[zic10]

Czyli piny 1,3 oraz 5, 7 mogę wykorzystać jako masę? Czy jak do takiego wyjścia podłączę końcówkę mocy to nie będzie przeszkadzało że sygnał idzie też na oryginalną końcówkę mocy? Nie będzie zniekształceń szumów?

[chudy_b]

Czyli piny 1,3 oraz 5, 7 mogę wykorzystać jako masę?

Skąd taki pomysł? Wydaje mi się że masa jest tylko na pinach 1 i 5.

Czy jak do takiego wyjścia podłączę końcówkę mocy to nie będzie przeszkadzało że sygnał idzie też na oryginalną końcówkę mocy? Nie będzie zniekształceń szumów?

Nie wiem. Sprawdź.

[zic10]

Dzięki wielkie za pomoc. Zdam relację z prac jak tylko się za to wezmę.

[Jaculek]

Czy jak do takiego wyjścia podłączę końcówkę mocy to nie będzie przeszkadzało że sygnał idzie też na oryginalną końcówkę mocy? Nie będzie zniekształceń szumów?

Na pewno lepiej będzie przeciąć ścieżkę i wyprowadzić na zewnątrz dwie pary wtyków RCA. Do normalnego używania połączyć je zworką.

[wydra]

daj rezystor ze 100R i bedzie ok.
