Eltra ATS-360

[Marpaw]

Cześć,
Jest to mój pierwszy post na forum, więc chciałbym się przywitać. Liczę na dobre przyjęcie. Na wstępie wspomnę jedynie, że winyli słucham parę lat, jednak dopiero teraz postanowiłem podejść na poważnie. Temat mi się nie znudził, a wręcz przeciwnie - przybywa płyt. Dla niezainteresowanych kontekstem mojej i amplitunera historii polecam pominąć poniższy akapit i udać się do trzeciego.

A więc do rzeczy. Posiadam wyżej wymieniony amplituner. Służył mi jedynie do obsługi mojego gramofonu. Zdaję sobie sprawę, że nie jest to najlepszy wzmacniacz. Jednak zależy mi na uratowaniu go, już tłumaczę dlaczego. Kupiłem mojej dziewczynie na urodziny gramofon i chcę dodać to do zestawu "na początek". W planach mam inwestycję pod siebie.

Jak podupadał na kondycji i gdzie się znajdujemy:
Faza 1: Jakiś czas temu amplituner po włączeniu się jakby "rozgrzewał" - po włączeniu zanim mogłem przełączyć na kanał phono musiał minąć jakiś czas.
Faza 2: Powyższy proces postępował. Po włączeniu mogły minąć dwa dni, a nadal nie dało się przełączyć na kanał phono. Kiedy już się udało to nie można było przełączyć na inny kanał.
Faza 3 (aktualna): Amplituner nie włącza się. Po wciśnięciu przycisku power nie zapala się przedni panel. Z tyłu wzmacniacza znajduje się gniazdo 220V, jeśli podłączę do niego jakieś urządzenie (mam sekcję z do płyt CD z zestawu 360 Eltry), to przedni panel ożywa, dopływa do niego energia i w efekcie zapala się. Jednak nie wydaje się świecić z pełną możliwą mocą. Również nie można zmienić sekcji, palą się wszystkie 4 diody na pomarańczowo.

Proszę Was o pomoc. Nie znam się za bardzo na elektronice, ale w miarę możliwości postaram się podziałać. Jak trzeba będzie coś zlutować, to nie ma problemu. Jednak schematy, to całkiem obca rzecz dla mnie i na początek będzie mi potrzebna Wasza pomocna dłoń i wiedza, którą posiadacie.

A może gra w ogóle nie jest warta świeczki?

[andre]

Dlaczego? To całkiem fajny amplituner choć brzydki niemożliwie z genialnym radiem które łapie stacje UKF w stereo z odległości 180 kilometrów.Naprawiałem.Wymieniłem dwa kondensatory w sekcji zasilania.Taki żółty był prawie całkiem suchy.

[Marpaw]

Brzydki i całkiem sporych rozmiarów. Akurat funkcja tunera jest mi całkowicie zbędna, ale nie zdawałem sobie też sprawy, że posiada takie możliwości.

Sugerujesz, że u mnie przyczyną również mogą być kondensatory w sekcji zasilania? Przyznam się szczerze, że nigdy nie był czyszczony. Postaram się nabyć sprężone powietrze w jakimś markecie i delikatnie go wyczyścić. Bo póki co nic nie widać pod grubą warstwą kurzu.

[szczepan_def]

Sprężonym rozdmuchasz po domu, Odkurzacz i na początek wymień wszystkie elektrolity w zasilaniu, jakim sprzętem diagnostycznym dysponujesz? Podziel się też schematem jak masz

[Marpaw]

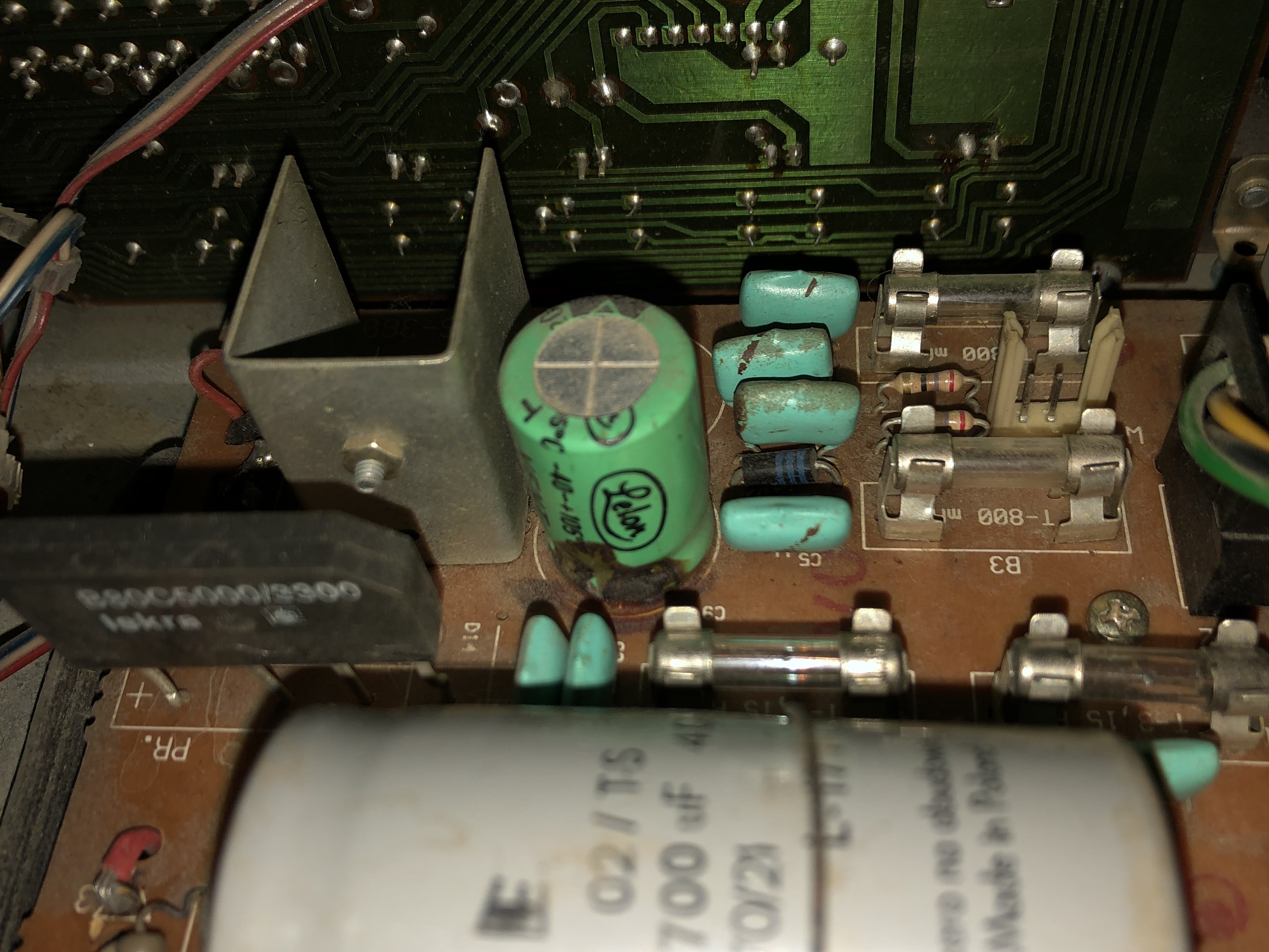

Nie mam odkurzacza. Kupiłem sprężone, przedmuchalem na balkonie i doczyscilem pędzelkami. A wtedy moim oczom ukazało się to, co na załączonym obrazku.

Czy to jest przyczyna?
Z narzędzi posiadam miernik elektroniczny. Schematu nie mam, poszukam dzisiaj.

[metallsnow]

Kondy do wymiany, płytki do mycia. I sprawdź jeszcze jak wygląda bateria do podtrzymania pamięci radia.

[szczepan_def]

Schemat masz na UNITRAklub, jest do 361 ale środek powinien być podobny

[Marpaw]

Tak, już go znalazłem. Dziękuje Wam. Jutro wezmę się wylutowanie tego, zamówię nowe i umyje płytki.

[Marpaw]

Stare kondensatory są wylutowane, a płytki wyczyszczone. Ktoś poleci jakąś markę kondensatorów czy wszystko jedno? Potrzebuję 16V 3300uf i 25V 2200uf. Na coś szczególnego zwrócić uwagę?

[andre]

Wsadź Jamicony na 105 stopni i będzie dobrze.Jak będą na 85 to też będzie ok. Zamontuj na wyższe napięcia bo od czasu produkcji tego ampli napięcie sieci nam się zmieniło.

[Marpaw]

Ok, zastanawiałem się nad Nichiconami FG, ale skoro polecasz Jamicony, to pójdę w tę stronę. Mają być niskoimpedancyjne, tak?
Wsadziłbym w takim razie 25V 3300uf i 35V 2200uf.

[moorgan]

Bierz lepiej Nichicon - są lepszej jakości niż Jamicon

[Marpaw]

Cześć, kondensatory wymienione, jednak dalej występuje ten sam problem. Nic się nie zmieniło

[SimonTemplar]

Jak płytki wyczyszczone to poszukać zimnych lutów, sprawdzić selektor/przełącznik wejść, przeczyścić potki. Kondy oczywiście wlutowane z zachowaniem poprawnej polaryzacji. To na początek do sprawdzenia, naprawy.

[Marpaw]

Zimnych lutów nie ma, to już sprawdziłem, wszystkie są bardzo ładnie wykonane. Kondensatory oczywiści zostały poprawnie wlutowane, zwróciłem na to szczególną uwagę. Znalazłem przepalony bezpiecznik zaraz przy 230V. Wymienię go i zobaczymy.

sprawdzić selektor/przełącznik wejść,

Problem ewidentnie jest z mocą, a nie przełączaniem.

przeczyścić potoki.

Możesz rozwinąć? Niewiele mi to mówi.
