Na warsztacie - Technics SU-7600

[szczepan_def]

Zajrzałem do su-7600

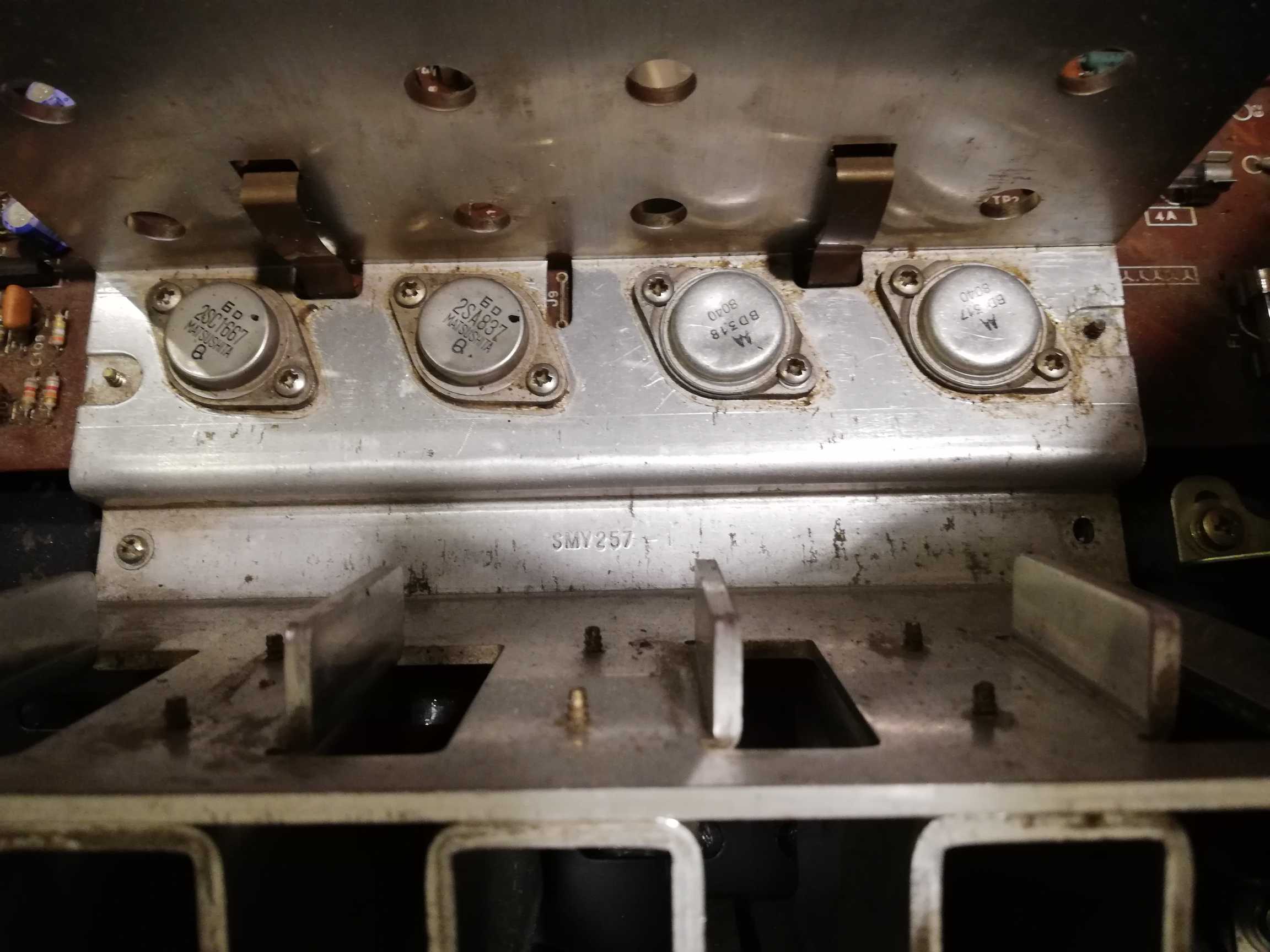

, w tranach jest koktajl jeden kanał na oryginałach matsushita 2sc1667+2sa837 drugi na jakiś malowankach bd317/318. Waga pierwszych po 15g drugie po 7g.

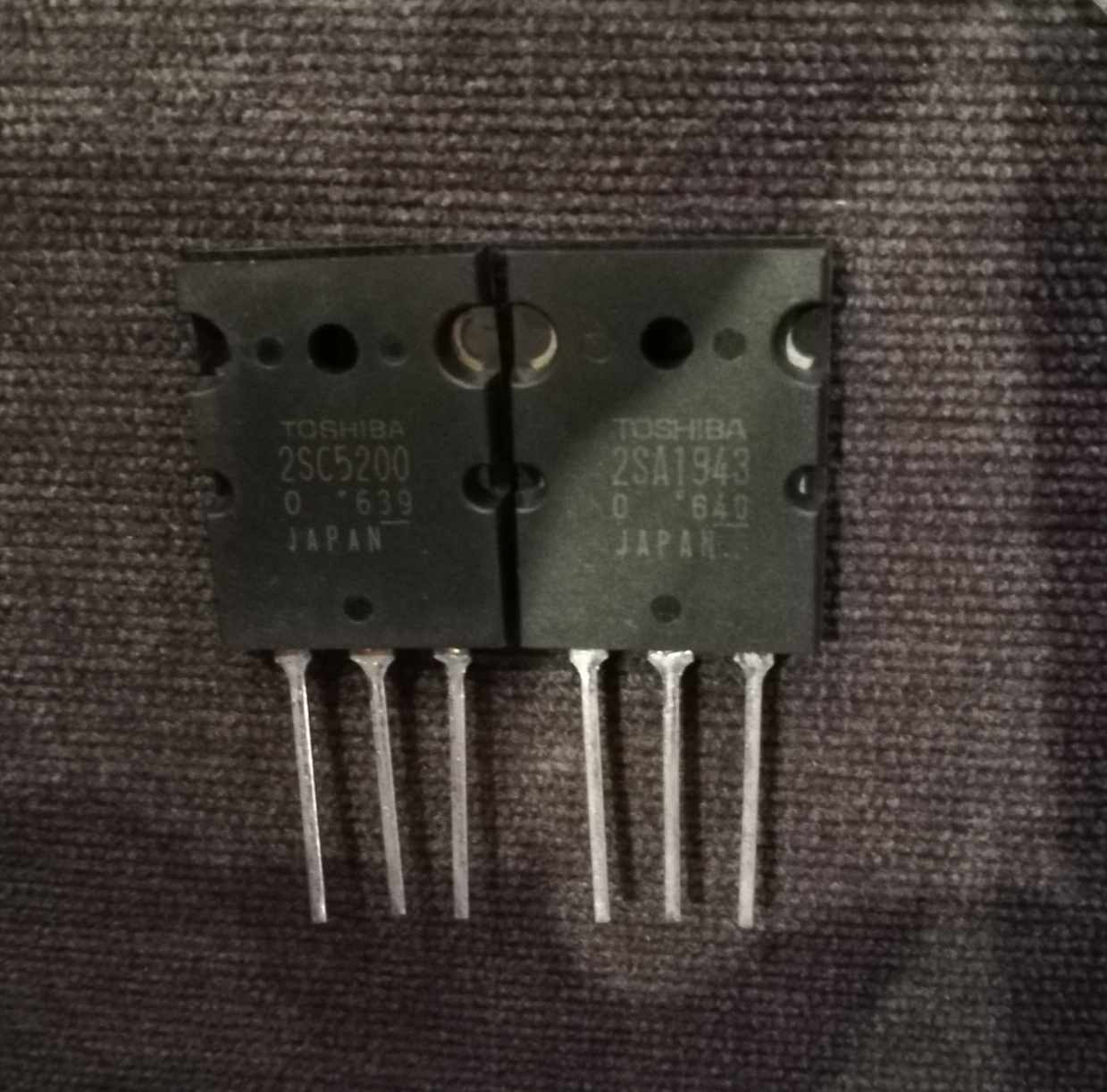

Trany są sprawne ale chcę je wymienić na nowe z jednej parafii, mam w zapasach Toshiby 2sc5200+2sa1943, jakoś je zamontuje do radiatora to nie problem, mocowo też są większe, co myślicie o tych tranach?

Bez Tranów nie ma zwarć, napięcia ok, więc wygląda nie najgorzej, PCB do umycia z topnika bo już ktoś nabrudził.

[szczepan_def]

Wlutowałem stare trany, sterujące 207 i 209 wymieniłem w obydwu kanałach na mje340/350, żarówka gaśnie a ja na wyjściach głośników mam po 12v stalego

[chudy_b]

Albo błąd montażowy, albo walnięty któryś z pozostałych tranzystorów.

[szczepan_def]

Nie wiem czy dobrze myślę, jeśli w obu kanałach jest tak samo a jedyny wspólny układ to układ zabezpieczenia z przekaźnikiem to moje podejrzenie jest takie że w tym układzie powinienem zacząć szukać, zobaczymy

[szczepan_def]

Czas zgłębić schemat...

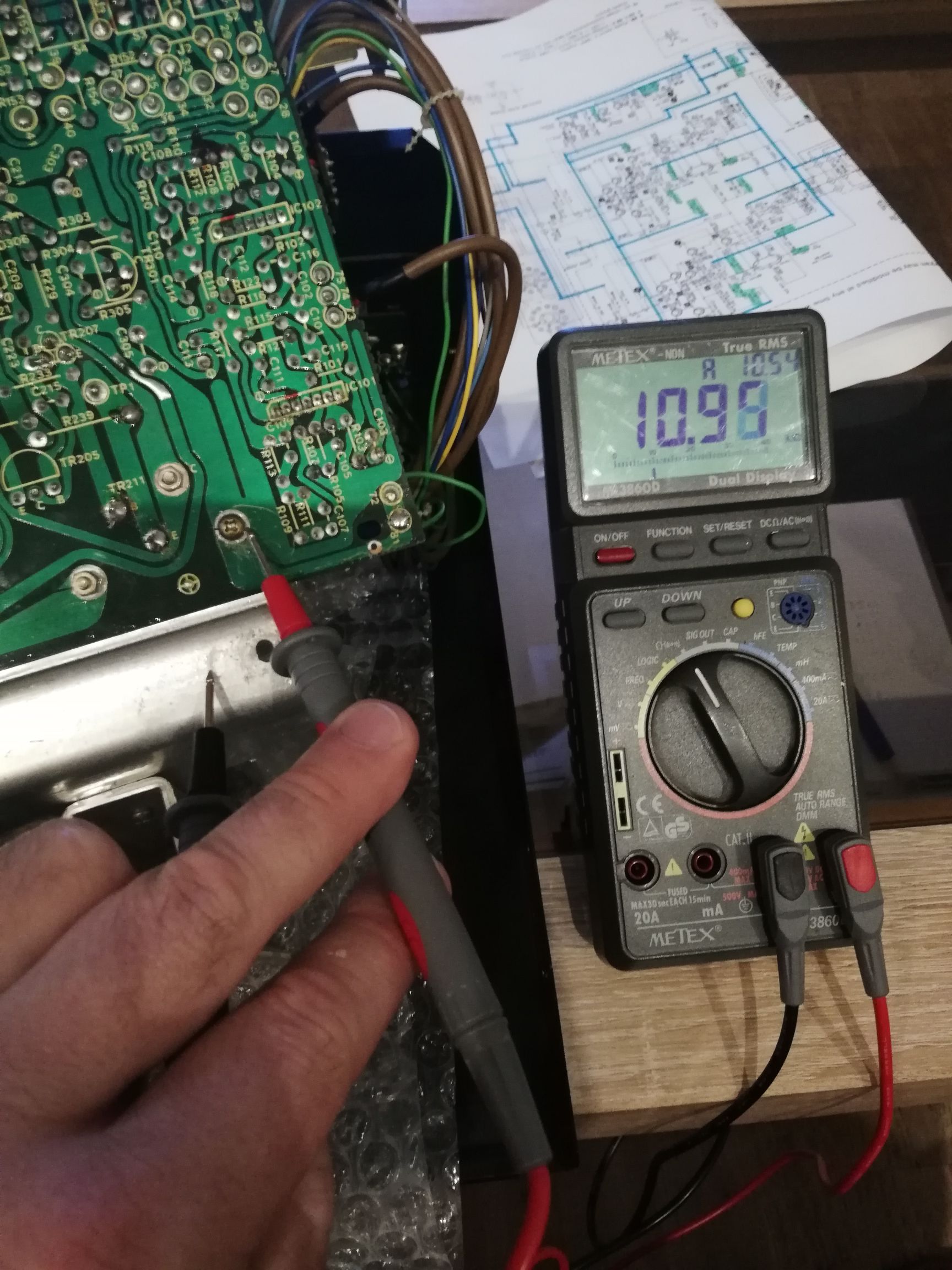

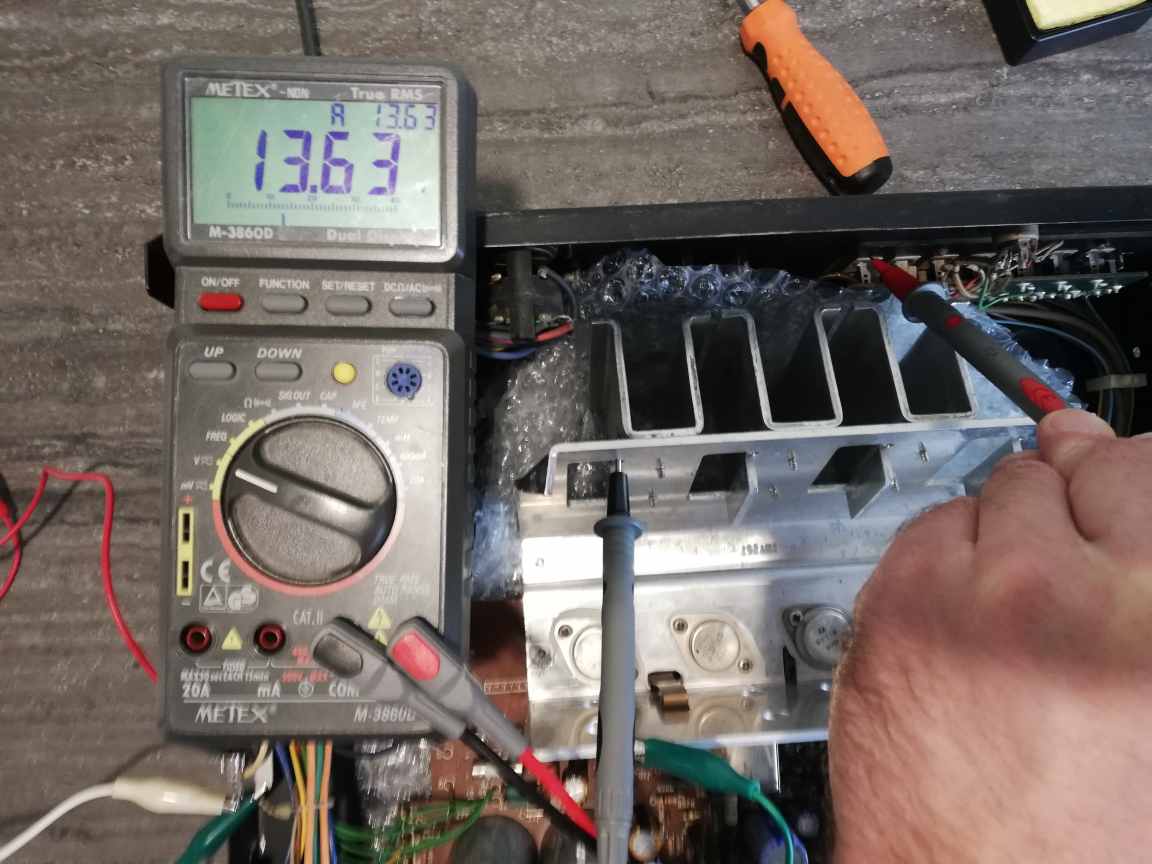

Płyta leży na folii, radiator zielonym krokodylkiem do obudowy- zamiast śrubki, a ja pomiędzy radiatorem a masa wejść mam 13.6v tyle co na wyjściu glośników

Wczoraj było 12v - pewnie elektrownia słabiej grzała

A żarówka zwarć nie wskazuje

[chudy_b]

Kiedyś szukałem przez wiele godzin uszkodzenia, a okazało się że masa idzie w tak dziwny sposób, że podpinanie płytki na pająka było nieskuteczne. Lepiej wszystko skręcić na gotowo do kupy nie zapominając o żadnych śrubkach. W tamtym przypadku masa wchodziła na moduł końcówek przez wkręty mocujące gniazda głośnikowe do obudowy.

[szczepan_def]

Ewidentnie coś na masie nie łączy. Ale zamiast w aparaturze dłubać szykuje golonkę na kiszonej i

[szczepan_def]

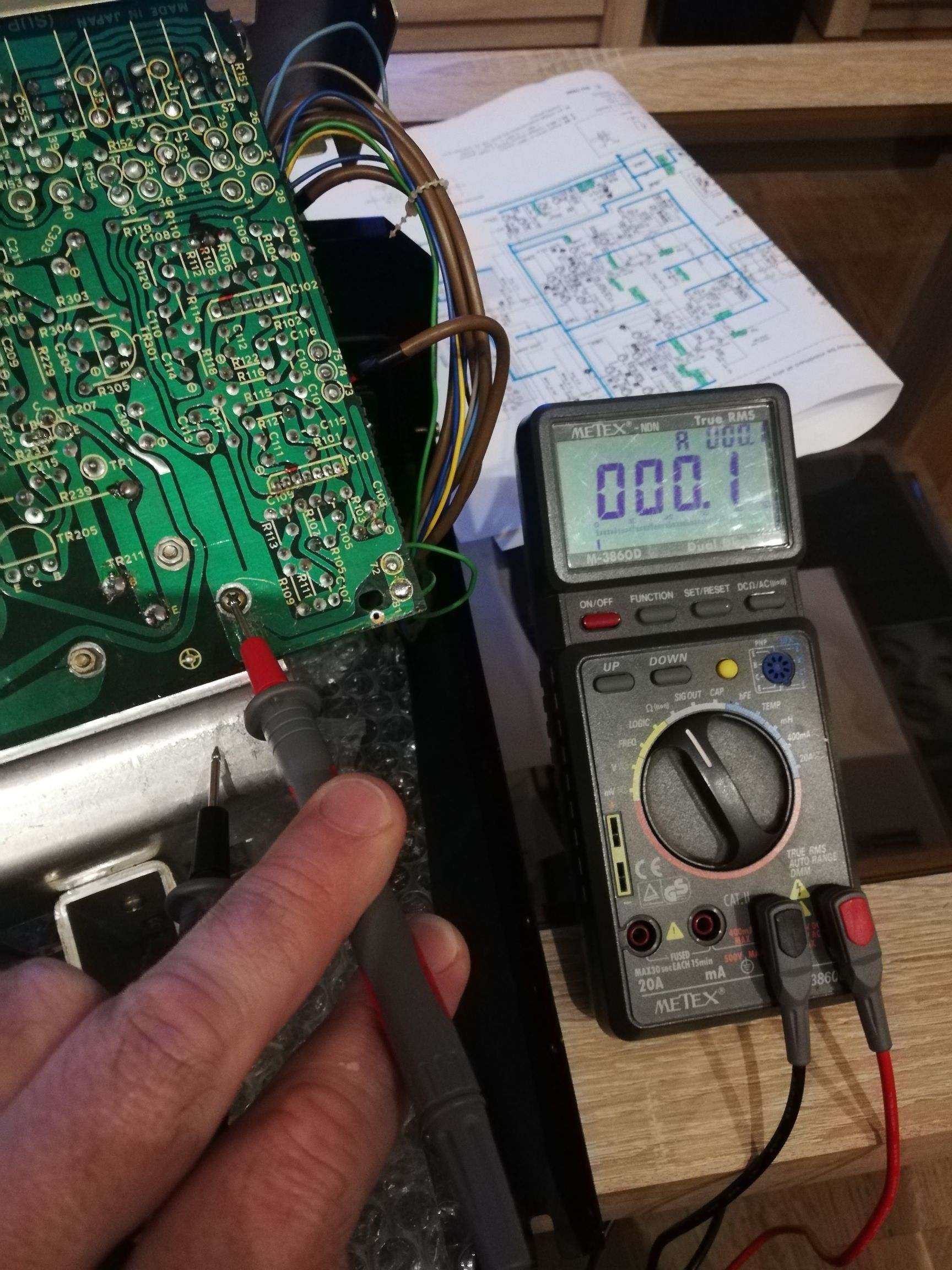

Kol. Chudy, chciałem wyprzedzić takie problemy, przykręcając radiator tam gdzie ma połączenie z pcb... ale... jak to mówi Prawo Murphy’ego - Rezystancja powłoki śrubki... Itd.

Radiator_srubka

Radiator-pcb 10kohm

Jak to mówią, śrubka jest, przejścia nie ma.

Jak rozkładałem to w ogóle nie było śrubki więc nie miało prawa działać, dałem podkładkę ząbkowaną i na tą chwilę mam jeden potencjał na masie... Ale coś mi mówi że to jeszcze nie koniec... Jutro zobaczę napięcia...

[szczepan_def]

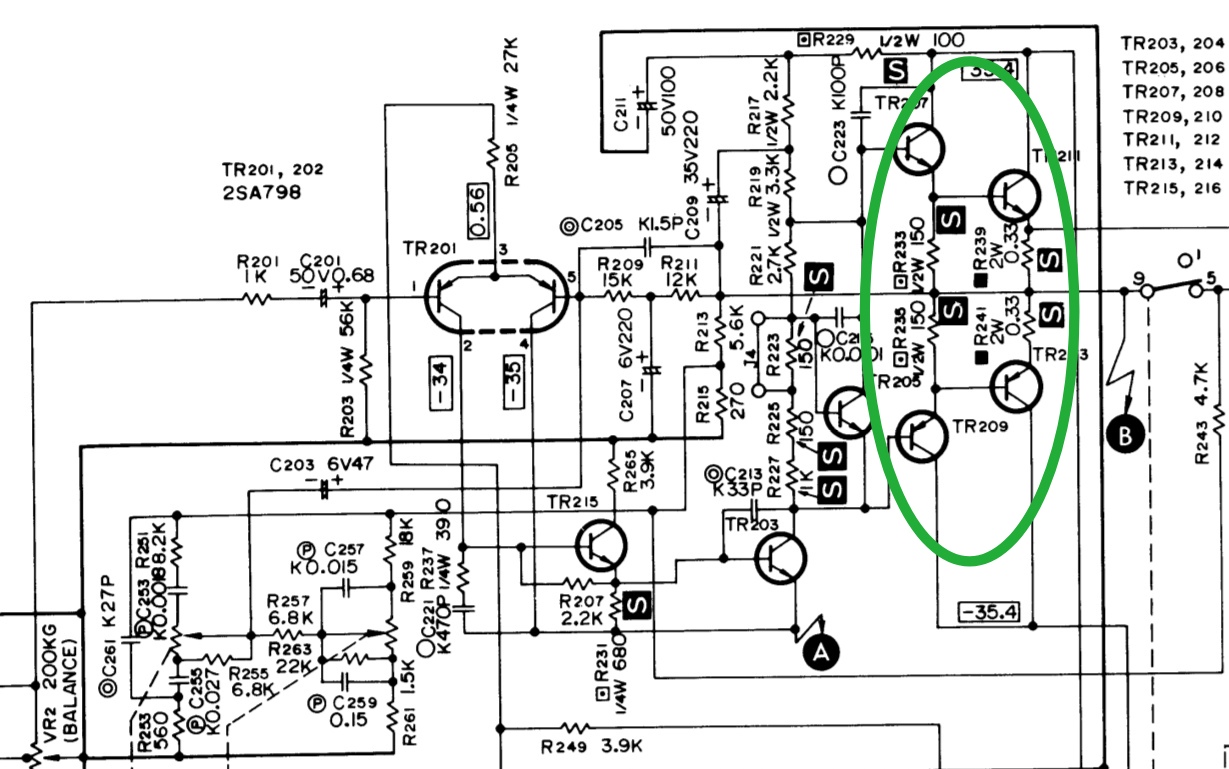

W kanale z oryginałami matsushita napięcia stabilne, w drugim występuje dryft napięć, zamienię pary tranzystorów zobaczę czy za nimi problem podąża, prąd spoczynkowy ustawiony jest na stałe poprzez rezystory + zworka która zawiera dodatkowy rezystor 150ohm

[szczepan_def]

Zamiana Tranów nic nie wniosła, rezy i reszta tranzystorów wyglądają ok. Czas przejżeć i wymienić małe elektrolity

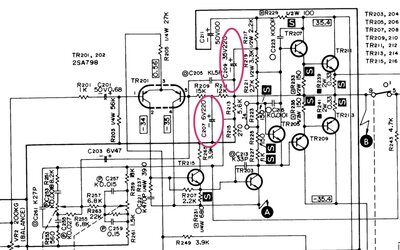

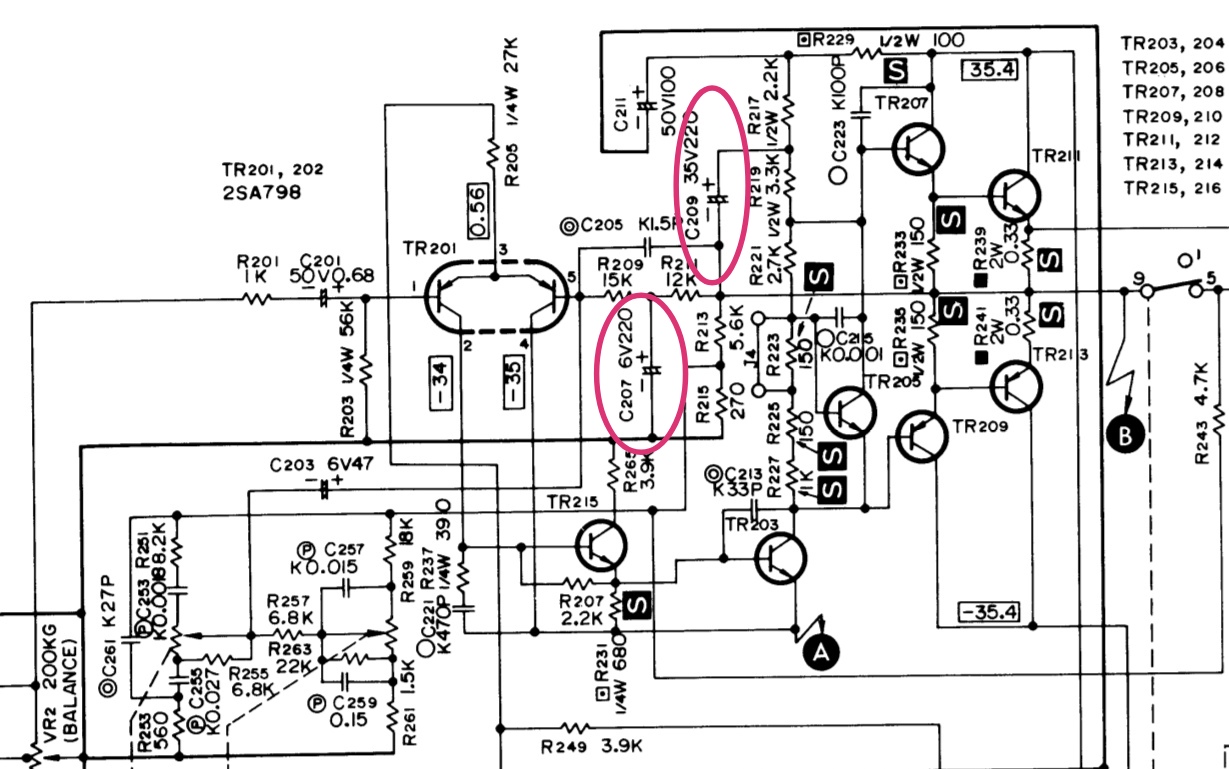

Te typuje do odstrzału...

[szczepan_def]

Po wymianie 14 małych elektrolitów dryft zniknął więc któryś przeciekał... Do wymiany 3x470uf i do zastanowienia trany główne

[szczepan_def]

Jeden z wymienionych kondensatorów zamiast 220uf miał 100uf i 5ohm inny zamiast 100uf miał 60... Reszta tez podejrzana i śmierdzi elektrolitem.

Po podłączeniu cięższej aparatury wyszły kolejne kwiatki na jednym z wyjść glosnikow... Tym w którym był dryft,

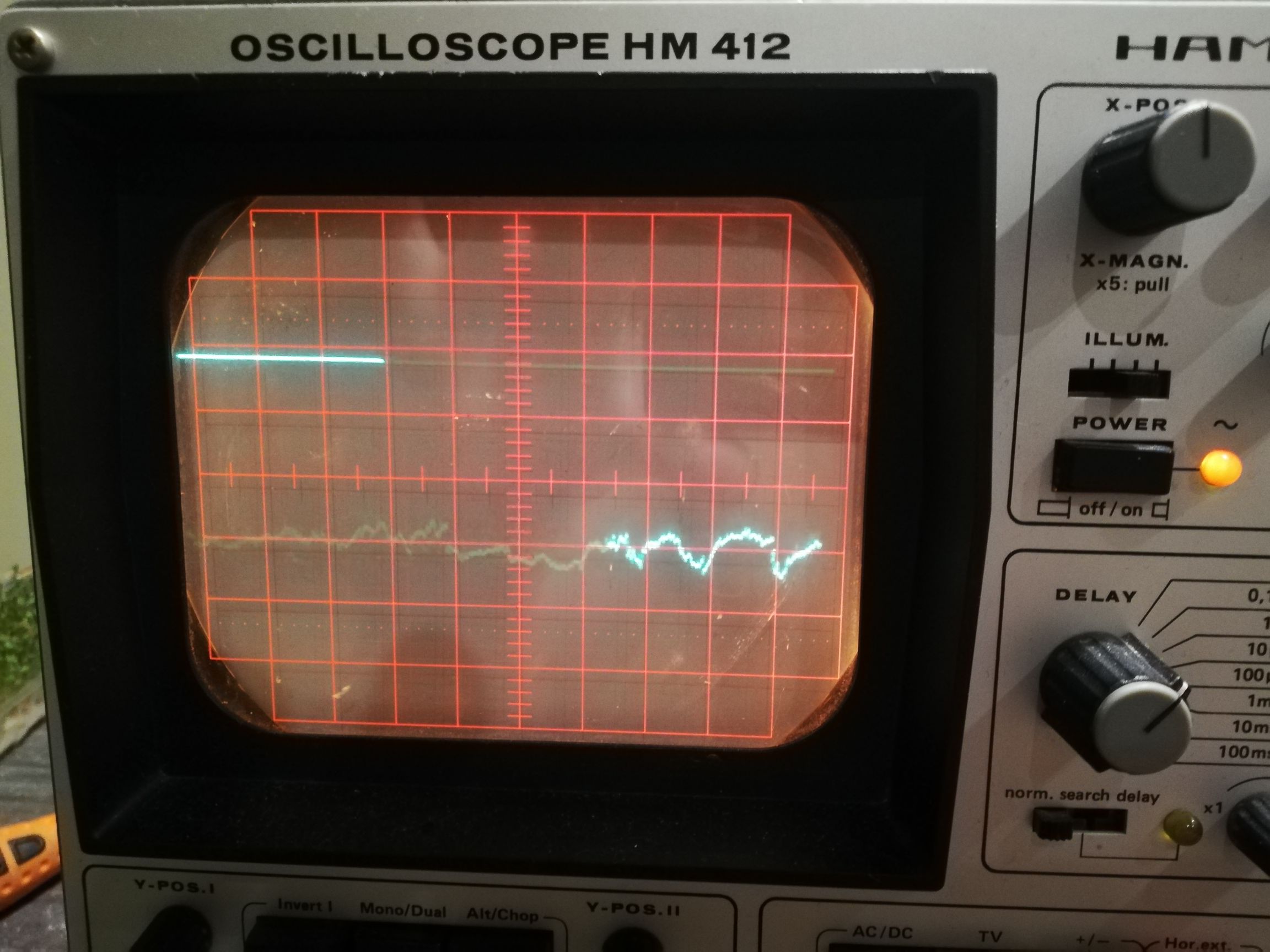

Jakieś szumy...

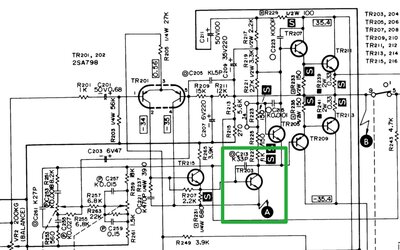

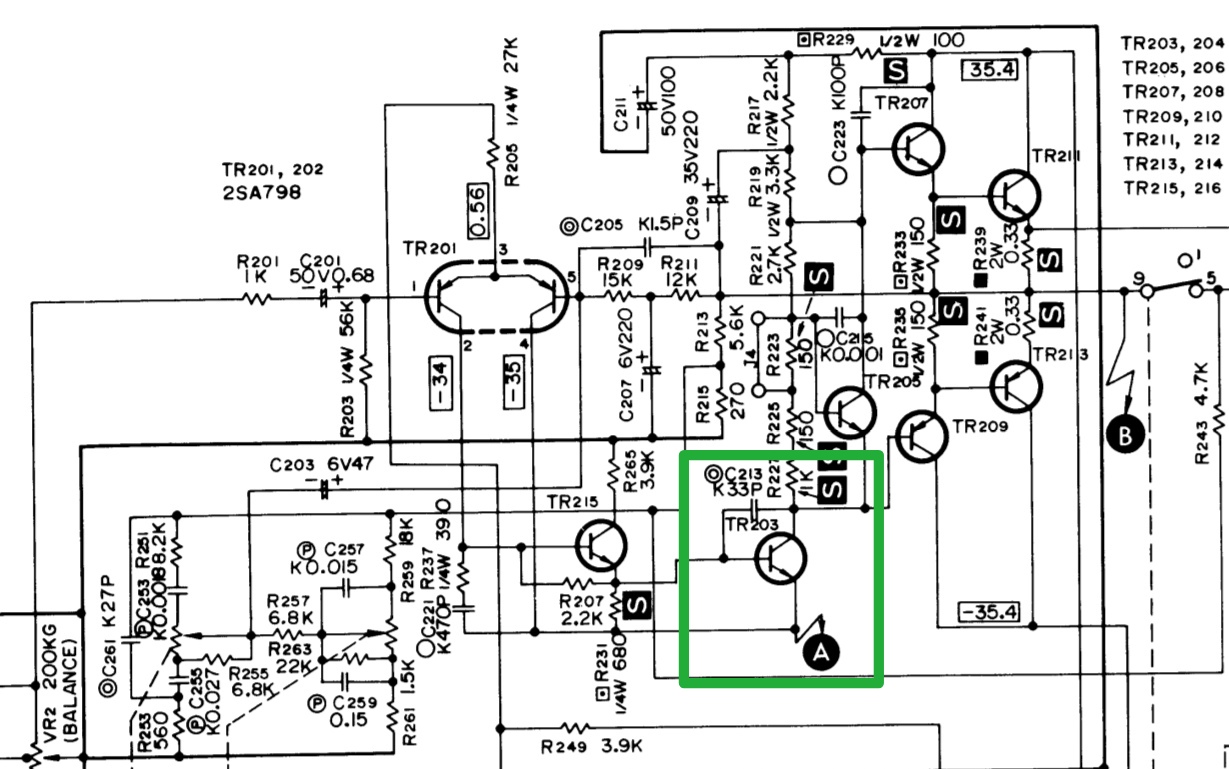

jadąc od wejścia po linii sygnału pierwszy punkt gdzie się Pojawiają to na kolektorze tranzystora tr203, ale nie ma ich na emiterze(A=-35v)

[szczepan_def]

Wymieniłem tr203 (2sc1885) na 2sc3467, w obydwu kanałach, szumu nie ma więc wnioskuję że ten tran siał dziadostwem. Kondy 470 miały pod 600uf i 0.5ohm, dałem fine goldy pomierzone miały 420uf i 0.03 ohm.

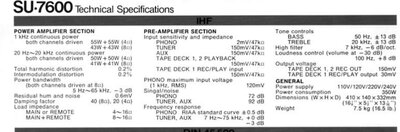

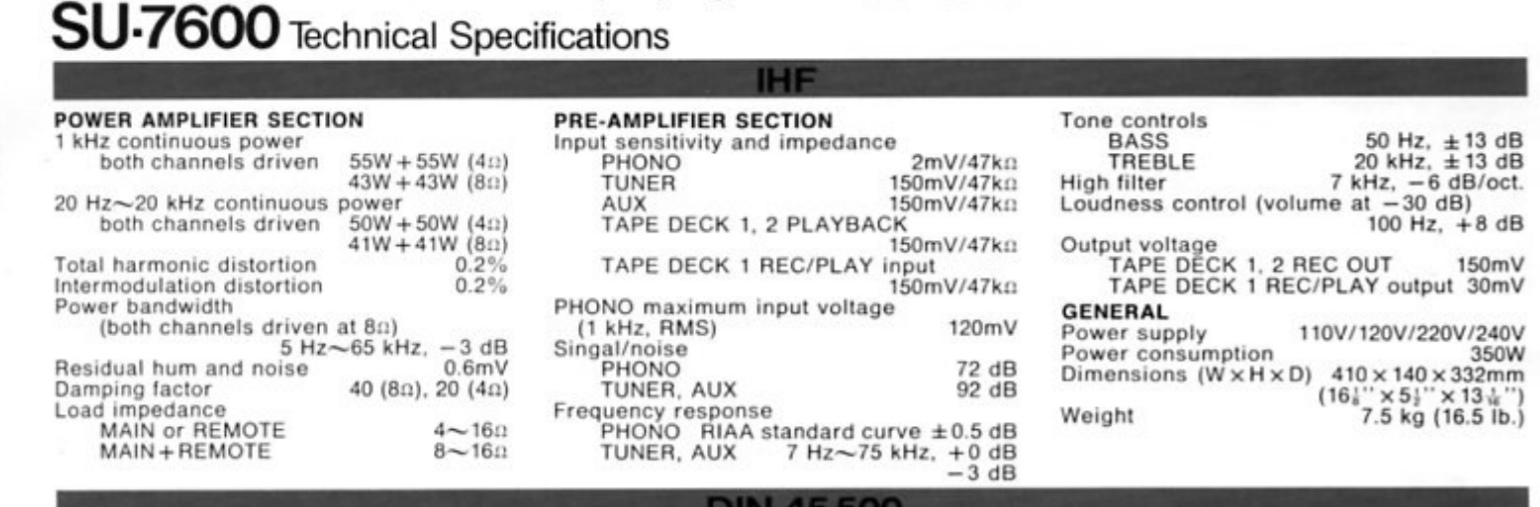

Pasmo 5Hz - 70kHz /-3dB
Moc przy obc. dwóch kanałach 37/40W/8ohm(różne trany)

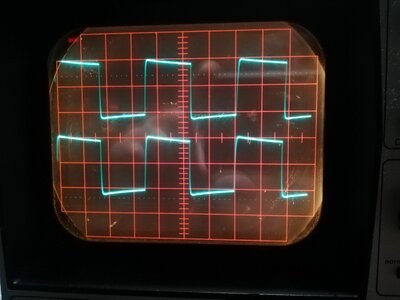

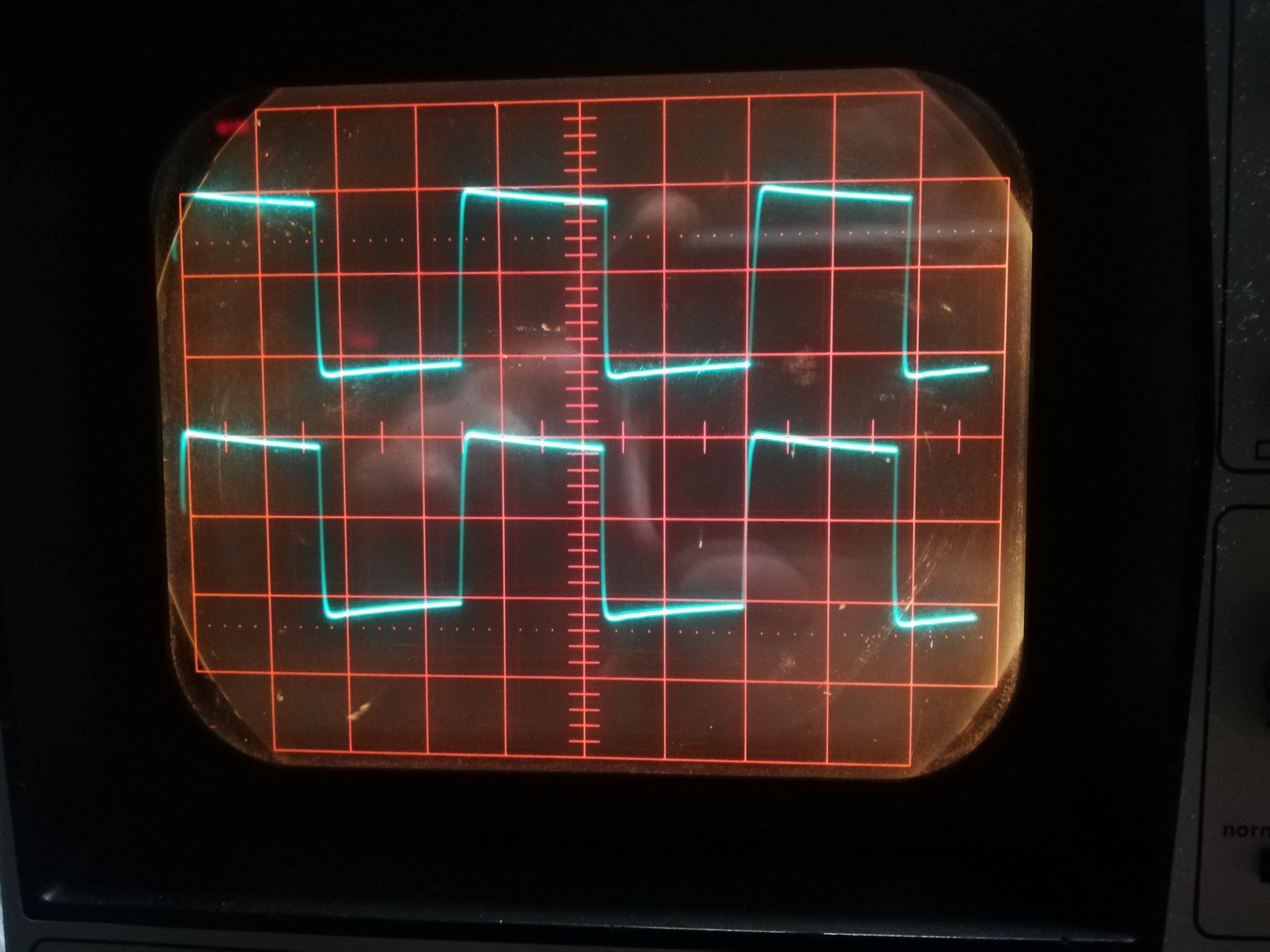

Kwadrat ok.1kHz

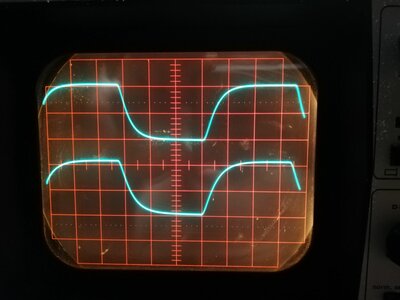

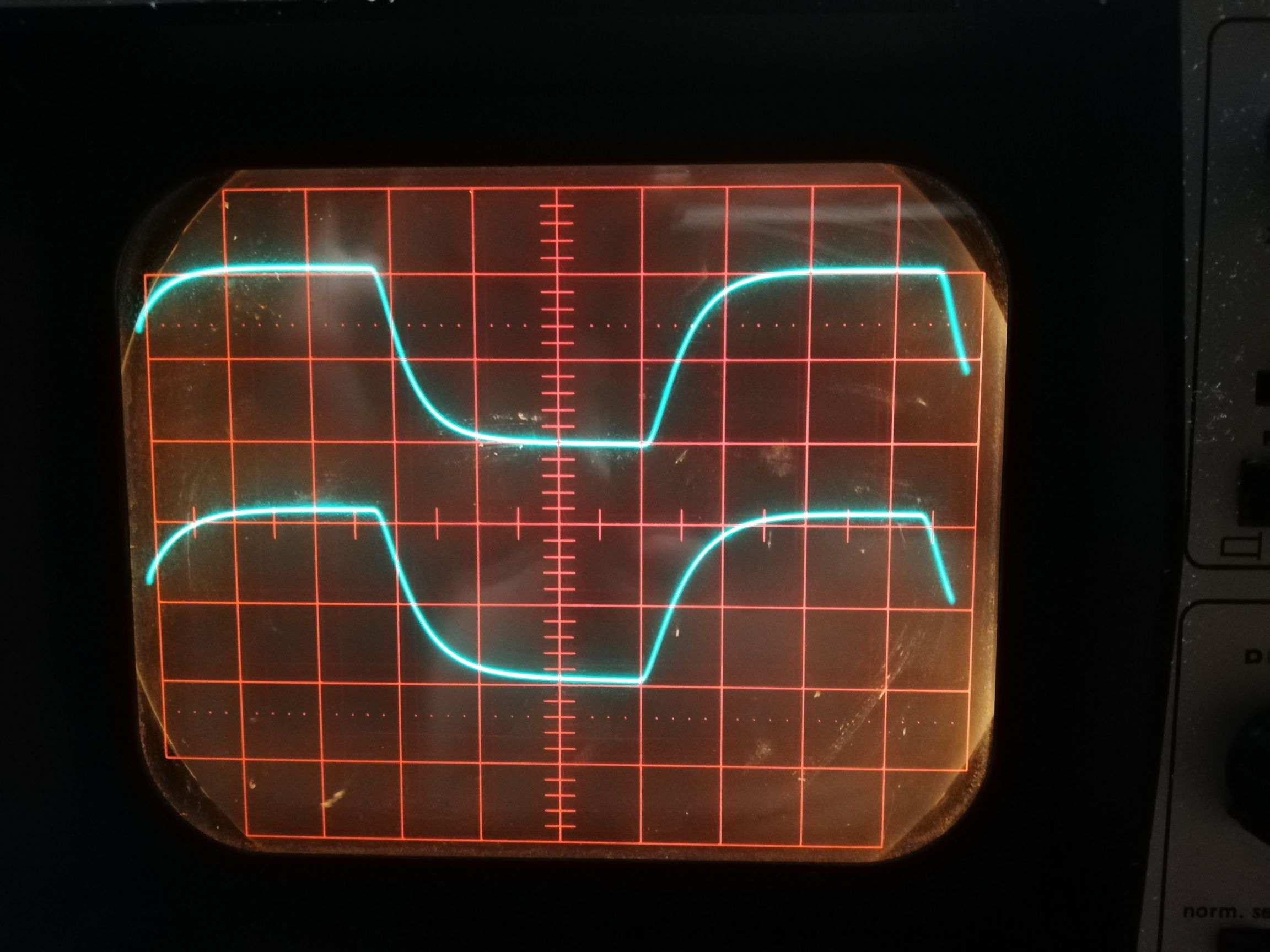

Kwadrat ok.30kHz

Zamówiłem trany główne MJ15011/15012

Do pomycia przełączniki itp. do sprawdzenia pre-amp phono

[szczepan_def]

A już miałem otwierać szampana, Po podłączeniu głośników zakłócenia znowu się objawiły szumem i trzaskami... Poszukiwania uszkodzenia trwają, zimy lut, śniedź, ścieżka walnięta? Zobaczymy

[szczepan_def]

Raz jest , raz nie ma... Przejrzałem luty, podejrzane poprawiłem, poskręcałem wszystkie śrubki, kolumny i gra, kręcę gałami w lewo w prawo, na przełącznikach nic nie trzaska, ale księgowa szanowna mówi że coś szarpało jak byłem poza obszarem... pytam jak szarpało? no tak jakby ktoś szmaty trzepał jeszcze mi tran od kompensacji spoczynkowego został do wymiany, i zacznie mi brakować pomysłów
