Nuda Mini i Nagaoka MP-110

[patij]

Cześć
nie znalazłem innego tematu związanego z przedwzmacniaczem Nuda Phone, wersja 1 /chyba/, więc zapytam tu i prosze o wyrozumiałość. Nabyłem ten sprzęt i będe chciał podłączyć do gramofonu z wkładką o parametrach. Jestem totalnie początkujący.

Marka/model: Nagaoka MP-110
Typ wkładki: MM/MI
Mocowanie wkładki: 1/2 cala
Szlif: eliptyczny
Wymienność igły: TAK
Zalecana siła nacisku: 1.5 - 2g
Pasmo przenoszenia: 20 - 20.000Hz
Separacja kanałów: 23 dB
Balans kanałów: 1.5 dB
Napięcie wyjściowe MM: 5mV
Rezystancja: 47.000 Ohm
Inne: aluminiowy wspornik
Waga: 6.5g

Teraz pytanie:
- jak ustawić trzeba te 3 switche na płytkach by było ok? Mam instrukcje, ale nie wiem jakie wymagania ma ta wkładka...

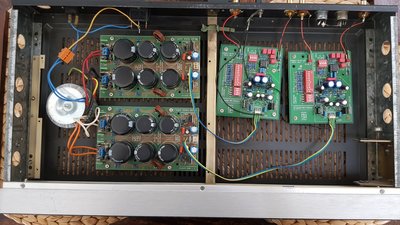

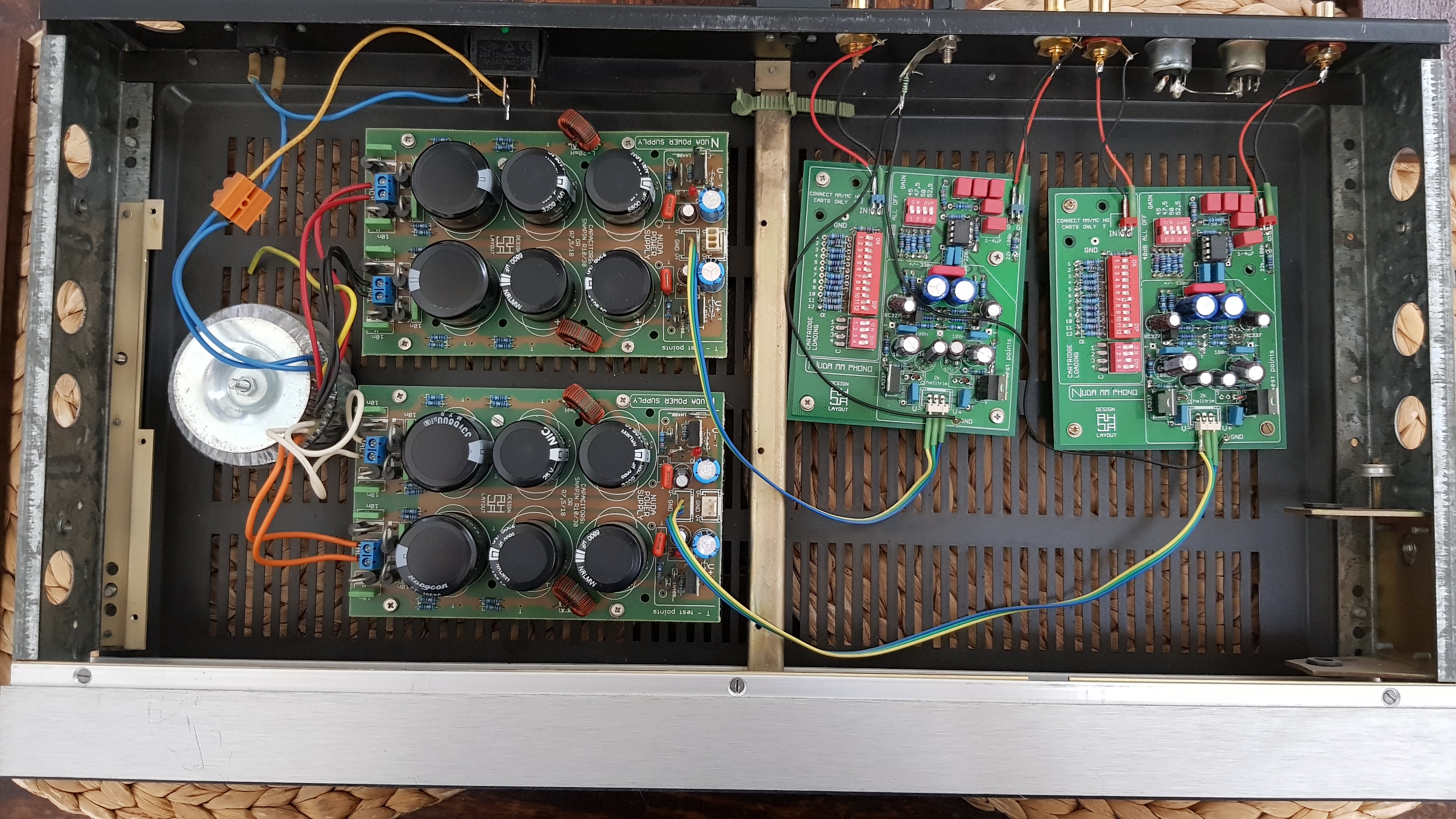

- drugie pytanie dotyczy niepodłączonego nigdzie przewodu żółtego z transformatora - kabel z napięciem do pre wchodzi tylko dwużyłowy. Czy zmienić kabel na 3 żyłowy z uziemieniem i podłączyć uziemienie do obudowy wraz z tym żółtym kablem z transformatora? Jest to pre tylko na MM i działa, ale może trzeba to zrobić?

Szymon

[Wojtek]

nie znalazłem innego tematu związanego z przedwzmacniaczem Nuda Phone, wersja 1 /chyba/, więc zapytam tu i prosze o wyrozumiałość.

A ja przypominam że nie zabijam za zakładanie nowych tematów jak nie można znaleźć czegoś pasującego

- jak ustawić trzeba te 3 switche na płytkach by było ok? Mam instrukcje, ale nie wiem jakie wymagania ma ta wkładka...

Ustaw standardowo pod 47k ohm i 100pF, gain 45.

A potem się baw i wsłuchuj w różnice aż znajdziesz najlepiej brzmiące ustawienie.
To indywidualna sprawa.

[SimonTemplar]

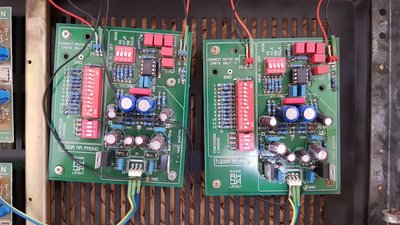

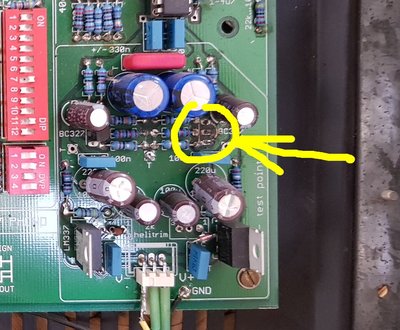

To tak ma być? Jakiś tranzystor tu został wydłubany...

[patij]

Dziękuje za zwrócenie uwagi. Generalnie działa to - sprzedający podłączył i grało, ale sprawdzę dokładnie.

[wydra]

Najlepiej jakby się sam konstruktor wypowiedział bo mi to wygląda na część zasilacza, być może działa bo działa ale napięcia są nieprawidłowe

[patij]

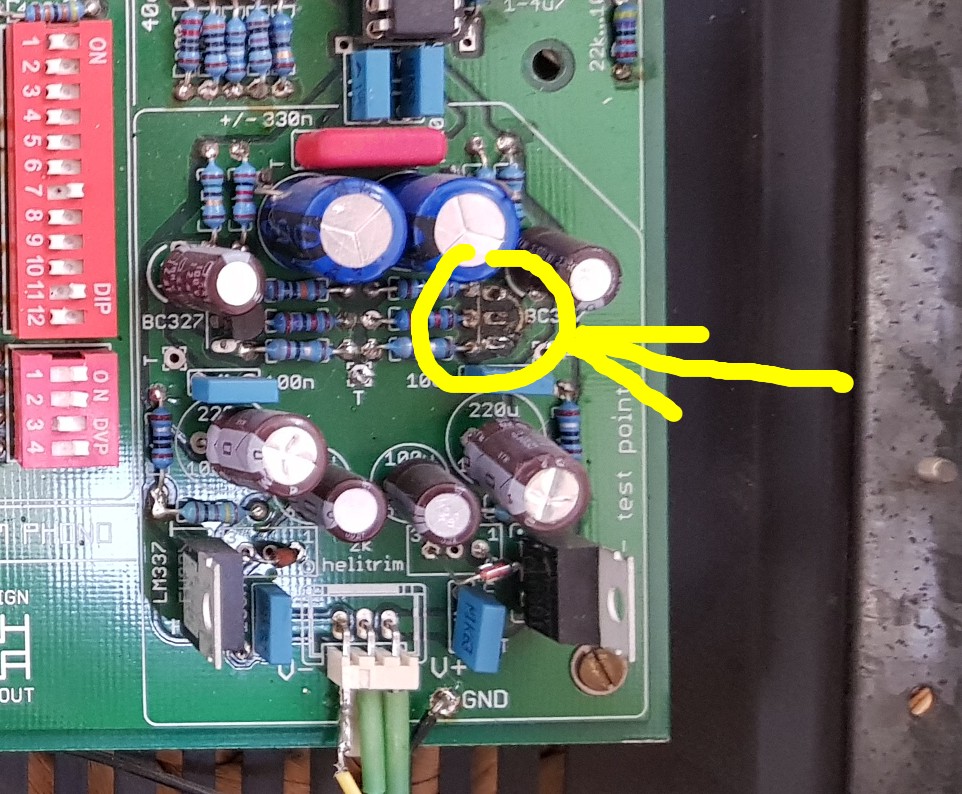

Brak tranzystora oznaczonego: BC337 40 -B26
Na drugiej płytce jest, a widze że są te same chyba na obu płytkach. Czy ktoś może podać linka do takiego samego - bym zakupił?

Szymon

[łobuz]

Proszę bardzo https://mselektronik.pl/polprzewodniki/ ... e/bc337-40

[patij]

Czy to jest to samo:?
https://www.eltronix.com.pl/products/51 ... r-bc337-40

jestem z Bydgoszczy i mogę zakupić to w sklepie na miejscu. Czy ten symbol -B26 ma znaczenie jakieś? Czy wymienić oba z obu płytek czy wystarczy wlutować brakujący?

We wskazanym sklepie 100szt min.

[SimonTemplar]

Czy ten symbol -B26 ma znaczenie jakieś?

Zazwyczaj to numer partii itp nie istotny dla ciebie.
Nasuwa się raczej pytanie dlaczego go brak...
Zanim rozpoczniesz grzebanie radziłbym sprawdzić/pomierzyć płytkę.
Ew kontakt z konstruktorem @ahaja - może pomoże.

[Myszor]

W układzie dual mono elementy powinny być identyczne w obu kanałach. Dziwne.

[patij]

Ustaw standardowo pod 47k ohm i 100pF, gain 45.

Czy to są ustawienie wg powyższych wskazań? Później wszystkimi suwakami mogę się bawić i zmieniać bez uszkodzenia wkładki?

[patij]

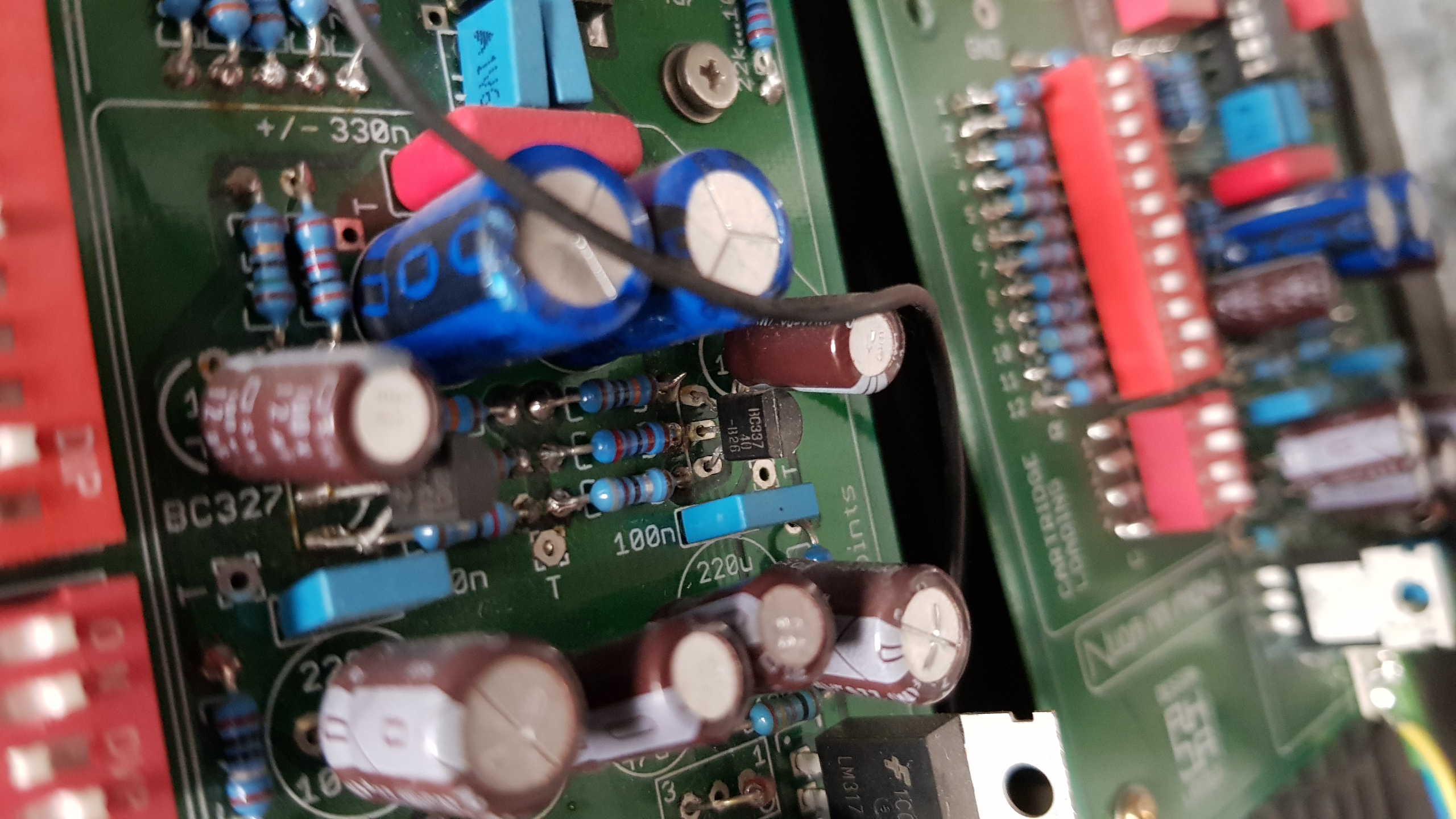

Jest tranzystor! Został wlutowany z drugiej strony płytki! Odkręciłem ją od obudowy i znalazłem go. Czyli wszystkie elementy są.

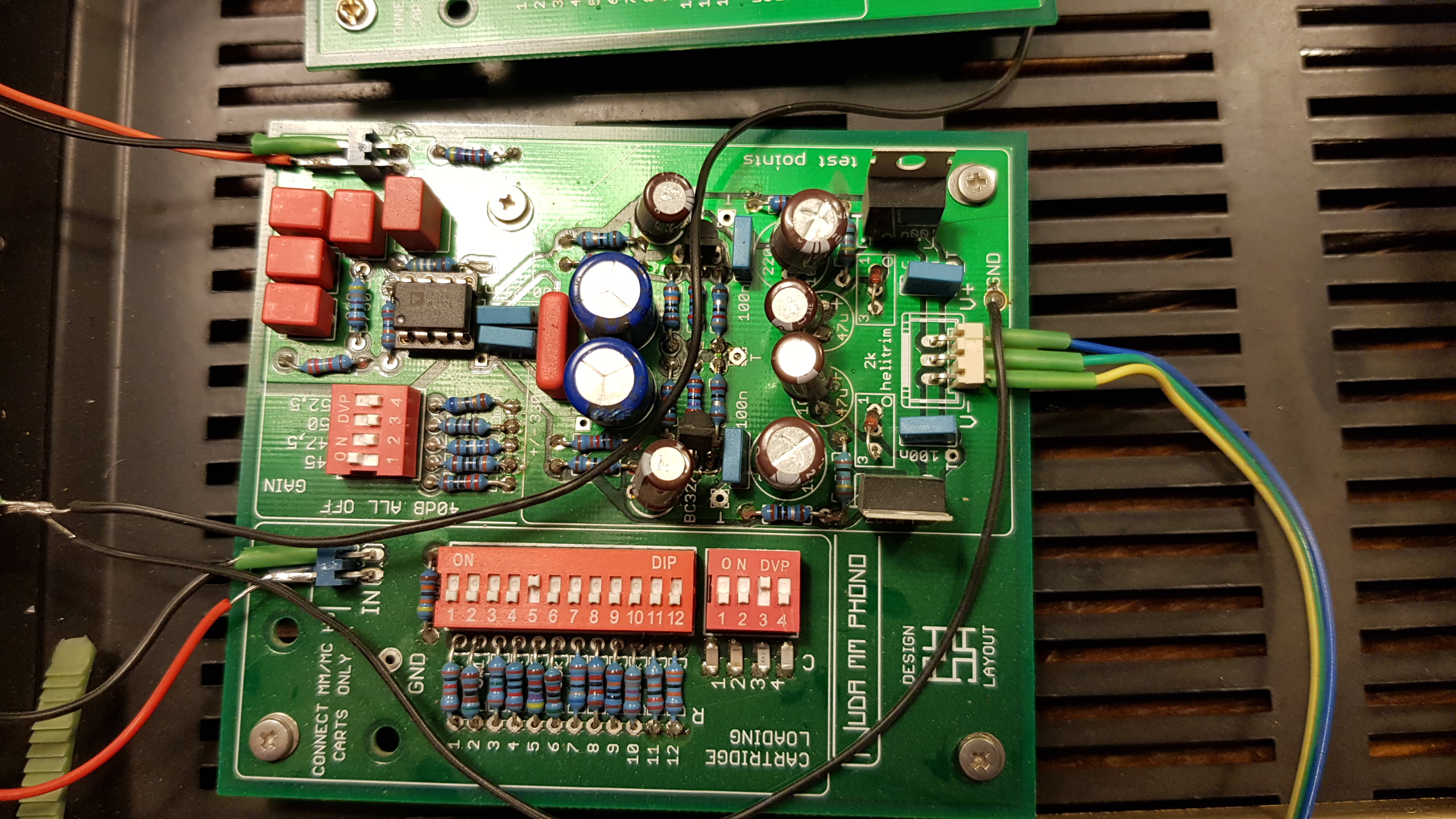

Pozostaje pytanie o ustawienia tych zworek do wkładki. Mam instrukcję Nudy, ale robię to pierwszy raz. Proszę o wskazówki czy powyższe ustawienia na zdjęciu odpowiadają wartością polecanym: "Ustaw standardowo pod 47k ohm i 100pF, gain 45"

[Myszor]

Możesz się bawić ustawieniami. Nic nie uszkodzisz

[patij]

ok, dziękuje
a jak mam uzyskac ustawienia wskazane? Gain i C wydają się prostrze jak ustawić - chyba, ale co z 47 ohm? Jak uzyskać tę wartość na zworkach?

[Myszor]

Pisz na priv do ahaji bo tyle wersji tego cuda było że ja nie wiem.
Ewentualnie do klina pisz bo składał dual mono.
