PIONEER SA-8100 relacja/reanimacja

#1

Post autor: chudy_b »

Cześć

Niektórzy pewnie pewnie pamiętają mój nieudany zakup wzmacniacza Pioneera. Trochę się z tematem przespałem, przemyślałem i stwierdziłem że to fajny sprzęt. Robi wrażenie jego wewnętrzna konstrukcja. Niestety uszkodzenia końcówki mocy sa duże, ale to tylko nakręciło mnie do podjęcia próby przywrócenia go do żywych. Trzeba będzie nauczyć sie paru nowych technik, wydać trochę kasy, ale w tej zabawie przecież o to chodzi. Co za fun pójść do Biedry i kupić funkiel nówkę? Janusz biznesu dostał stosowne życzenia świąteczne, negatywa na nowa drogę życia i pies go j...

Dawno żadnej relacji nie robiłem, czas więc najwyższy. Wzmacniacz o ile dojdzie do siebie, pójdzie do ludzi. Nowy właściciel będzie miał tu dokładny wykaz prac i zmian. No i relacja, mam nadzieję, zmobilizuje mnie do ukończenia pracy co nie zawsze jest takie oczywiste :D

Na początek fotka trupa. Jak widać PCB nadaje się do śmieci. Brakuje tranzystorów mocy, dwóch sterujących, rezystorów emiterowych i paru mniej ważnych drobiazgów.To co jest, nie wiadomo w jakim jest stanie.
Załączniki
Awatar użytkownika
chudy_b
Posty: 4001
Rejestracja: 05 lis 2013, 14:54
Lokalizacja: Wólka

Re: PIONEER SA-8100 relacja/reanimacja

#2

Post autor: chudy_b »

Najtrudniejsze na tym etapie będzie wykonanie nowej PCB. Zamawianie w wyspecjalizowanej firmie odpada ze względu na koszty, więc zostaje wykonanie jej samodzielnie. Spróbuję tej techniki:

https://www.youtube.com/watch?v=1L4GrPDR9TE

Żeby zrobić termotransfer, trzeba mieć wydruk ścieżek. Zabrałem się za naukę programów do projektowania płytek, ale.... nie tędy droga. Zajęło by to od cholery czasu, żeby przerysować schemat, wygenerować płytkę, a potem doprowadzić ją do stanu i wymiarów zgodnych z oryginałem. Zrobilem inaczej. W instrukcji serwisowej są layout'y płytek. Przy okazji znalazłem alternatywne do hifiengine źródło instrukcji. Dla mnie w tym wypadku o tyle przydatne, że mieli inną wersję serwisówki zawierającą płytkę taka jak moja. W serwisówce z hifiengine płytka była inaczej narysowana.

http://www.hifi-manuals.com/

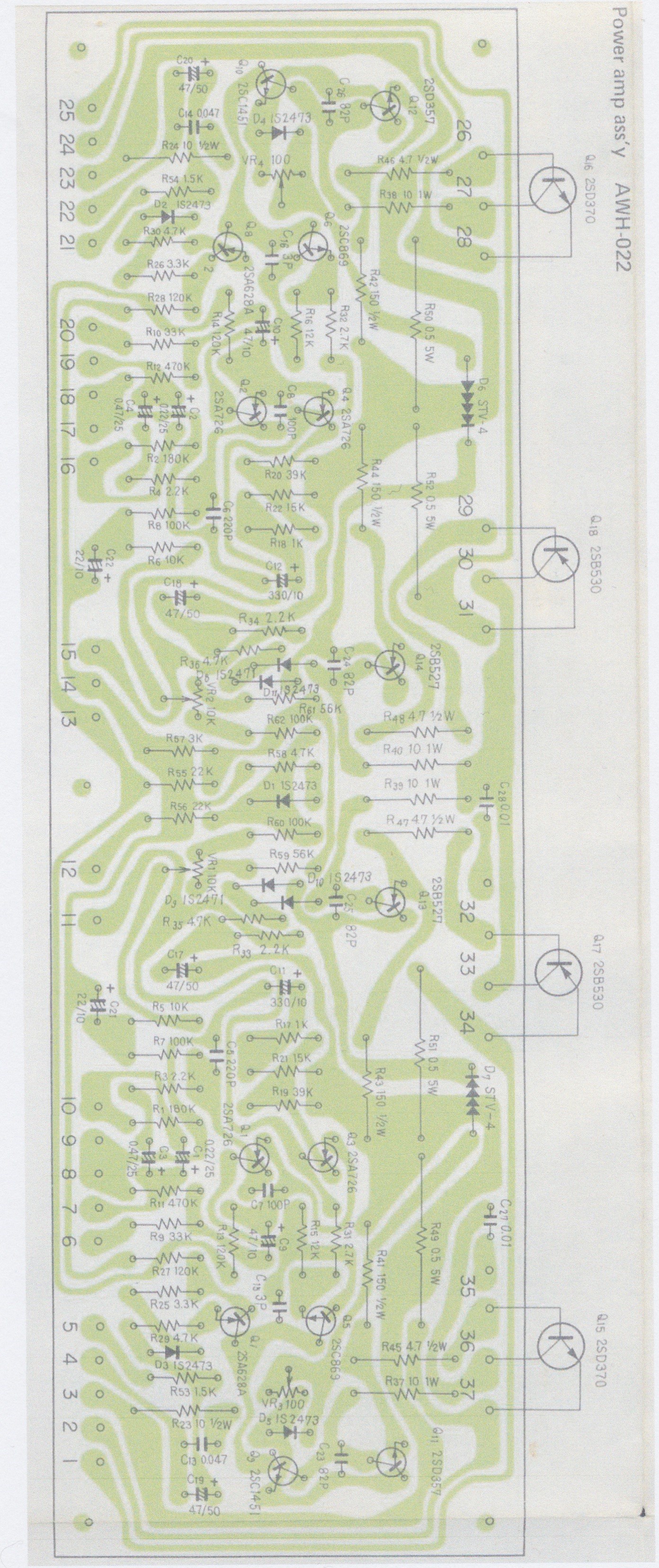

GIMP -> narzędzie zaznaczania obszarów o zbliżonym kolorze (czy jakoś tak) -> copy/paste do nowego rysunku -> wypełnianie czarnym -> lustrzane odbicie - wydruk. Zostało wypełnianie braków pisakiem, ale poszło w miarę szybko i sprawnie.
