[Jaculek]

Można je zastąpić diodami o szerokim kącie świecenia:
https://www.tme.eu/pl/katalog/diody-led ... 54,1463867

[chudy_b]

Dzięki za wskazanie. Na razie kupiłem jakies diody białe ciepłe na 12V. Trochę to uprości montaż i pokaże czy to w ogóle ma sens.

[Jaculek]

Jeżeli to są prawdziwe diody na 12V to będą bardzo mocno świecić (to zwykle jest kilka pojedynczych złącz NP w szeregu)

[chudy_b]

Zobaczymy. Teoretycznie maja 15mA poboru. Te z TME 20mA. Groszowa sprawa więc można poeksperymentować.

[Jaculek]

Ten prąd przy 3V spadku daje moc 60mW a przy 12V jest już 240mW. Zresztą to nieistotne, bo to zawsze można skorygować rezystorem. Najważniejszy jest kąt świecenia. Te, które Ci podlinkowałem, mają 180° i wg specyfikacji nadają się właśnie do podświetlenia tła.

[Jaculek]

Akurat gość z Hi-Fi Surgery naprawia 77. W 3 minucie 12 sekundzie pojawia się, być może ważna dla Ciebie, informacja o błędzie w schematach 77 i 80:
https://www.youtube.com/watch?v=T0QjciA3PjE

[chudy_b]

Te, które Ci podlinkowałem, mają 180° i wg specyfikacji nadają się właśnie do podświetlenia tła

Tak, i to za nimi przemawia. Mam zamówione jedne i drugie, więc porównam i prądowo i jak świecą. TME coś się ociąga z wysyłką

informacja o błędzie w schematach 77 i 80:

Oglądałem. Nie do końca ma rację, bo na schemacie N80 te rezystory są podane prawidłowo. Rozbawiło mnie stwierdzenie że N77/N80 są proste w naprawie i zawsze stratują Może jak sie robi piąty egzemplarz, to tak jest. Ale tak naprawdę to są najeżone minami na maksa. A każdy wybuch jest drogi. Ja nie wiem czy on to robi specjalnie, ale skrzętnie omija to co jest istotne i na co trzeba zwrócić uwagę.

[Wojtek]

ale skrzętnie omija to co jest istotne i na co trzeba zwrócić uwagę

Cenna uwaga.

[chudy_b]

Cenna uwaga.

Ja nie twierdzę, że to celowe. Może kwestia rutyny. Ale ktoś po tym filmie może pomyśleć, że to wszystko proste i łatwe. No tak nie do końca. Potem mamy rozgrzebane, wypalone sprzęty do których nie wiadomo z której strony podejść.

[chudy_b]

Doszły LEDy z TME i z Allegro.

Te z TME faktycznie mają szeroki i równy kąt świecenia. No ale pobierają aż 140mA przy 3V To więcej niż żarówki.

Te z Allegro tak ładnie nie świecą, ale pobierają tylko 7mA przy 12V. Na razie pójda na pierwszy strzał. Zobaczymy jak to będzie wyglądać.

Doszedl tez sterownik wskaźników. Kupiłem cały gotowy moduł żeby mieć pewność że dostanę działający układ, a nie luzem jakąś malowankę. No i mimo opisu że moduł zawiera potrzebny mi TA7318P, zamontowane zostało coś innego. Ta sama obudowa, ten sam pinout, ale jednak cos innego. Zobaczymy czy zadziała.

[Jaculek]

e z TME faktycznie mają szeroki i równy kąt świecenia. No ale pobierają aż 140mA przy 3V To więcej niż żarówki.

Czy to są te, które Ci podałem w linku? Jeżeli tak to przekroczyłeś chyba 2x prąd maksymalny. Dziwne, że się nie spaliły. Dodaj rezystor albo jeszcze lepiej proste źródło prądowe na kilkanaście miliamper z tranzystora n-jFet i rezystora (można też kupić tzw. diody CRD specjalnie do takich zastosowań). Nominalny prąd tych LEDów to ok 30mA ale wtedy dają jakieś 500mcd. Na połowie z prądu nominalnego będą jeszcze mocno świecić.

[chudy_b]

Znowu brak wiedzy brutalnie sprowadza na ziemię. Ale wstyd

[chudy_b]

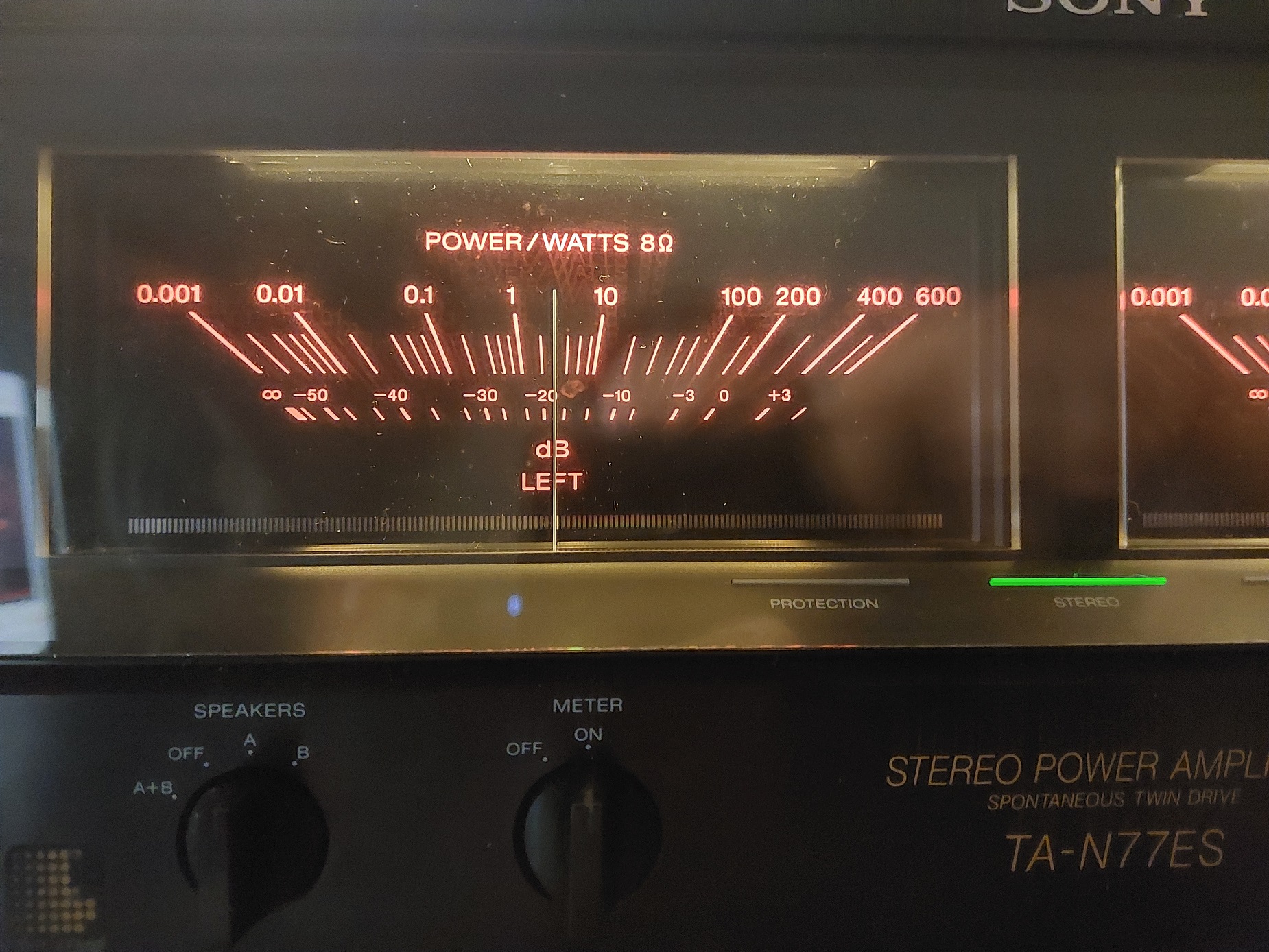

Podświetlanie ogarnięte. Poszły LEDy z TME. Na trzy LEDy w szeregu, jeden rezystor 750R. Pobór prądu z dwóch gałęzi, czyli 2x3 diody, wyniósł około 30mA. Zasilacz to uciągnął, nie ma jakiś istotnych spadków napięcia. Podświetlanie jest minimalnie jaśniejsze od oryginału. Na zdjęciu aparat trochę prześwietlił ujęcie. Na żywo wygląda to bardzo dobrze.

Natomiast jest problem z driverem wskaźników. Układ z chińskiego modułu (BA6138) nie ruszył w aplikacji wzmacniacza. Zamówiłem jeszcze jeden chiński, tym razem goły, ale raczej nic z tego nie będzie. Znalazłem film na YT jakiegoś Rosjanina, który mial podobny problem. Wszystkie chińskie układy, a zamówił kilka, nie zadziałały. Musze szukać jakiegoś wylutu. Ten układ siedzi też w Pioneerach blue line. Jakby ktos miał gdzieś w gratach wypalony wyświetlacz z modułem sterującym, to ja chętnie.
