NUDAmini - przedwzmacniacz gramofonowy MM/MCHO ; MCLO.

[Merrick]

Jeśli szukacie super transformatora to myślę że warto zapoznać się z linkiem poniżej. Produkują oni transformatory audio supreme przeznaczone tylko do hi-endu. 1000 watowe są cholernie drogie (1000 zł i więcej)ale dla waszego projektu nie trzeba takiego mocnego więc możecie wskoczyć na stronkę i zapoznać się z ofertą.
https://sklep.toroidy.pl/pl/c/Transform ... reme-V2/99

[ahaja]

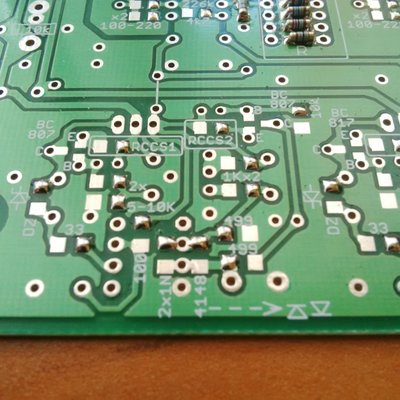

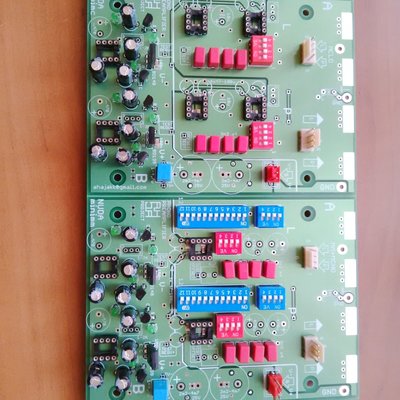

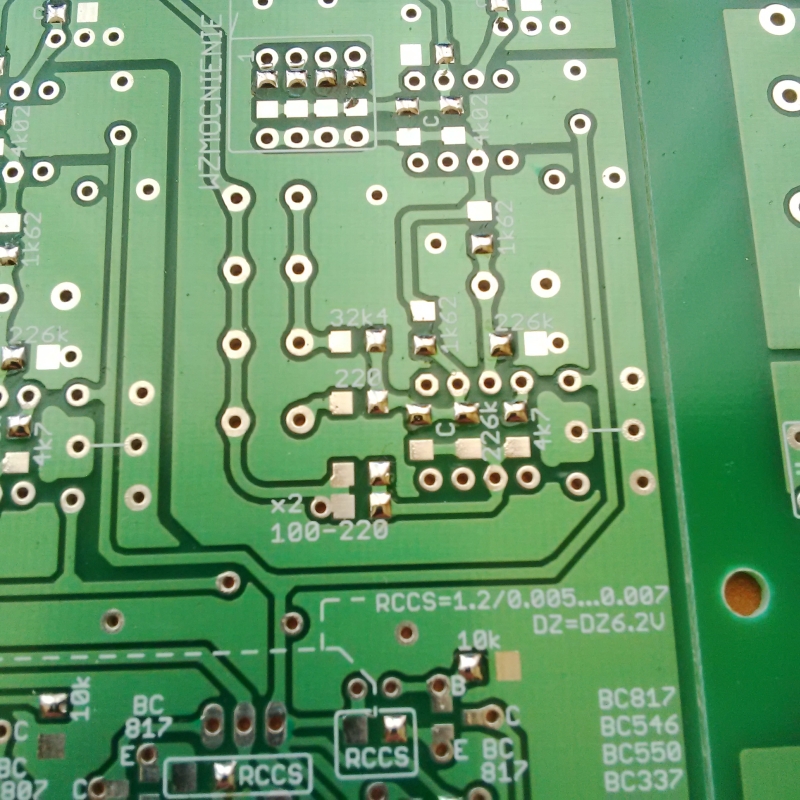

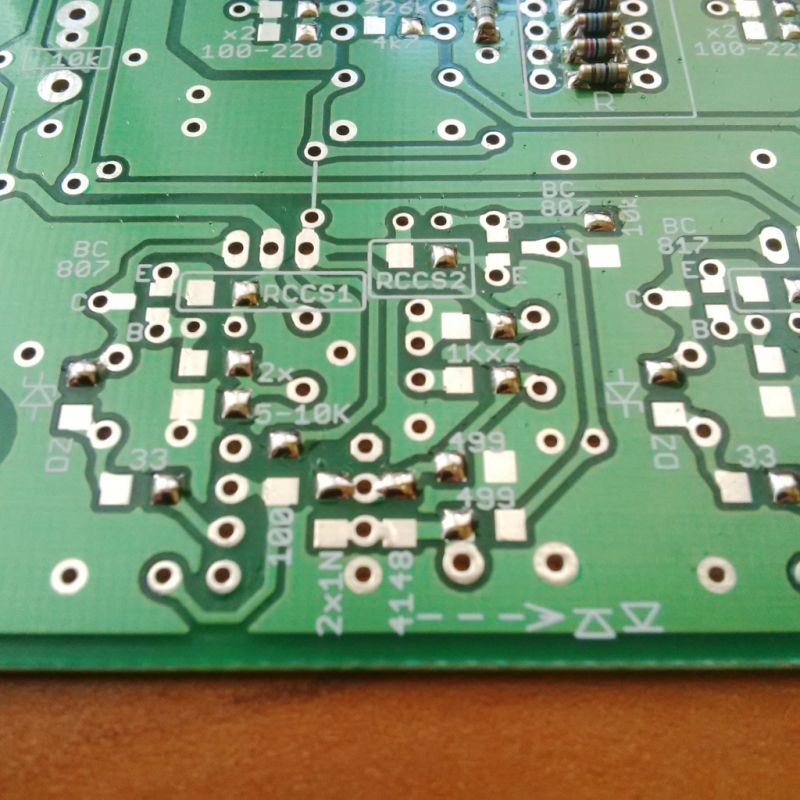

... na szybko (nie wiem w jakiej kolejności się pokażą zdjęcia ...):

[chudy_b]

Fajnie. Sami byśmy też sobie poskładali, ale kuriera ani widu, ani słychu.

[ahaja]

Błogosławieni cisi i cierpliwi ...

-----------------------------------------------------

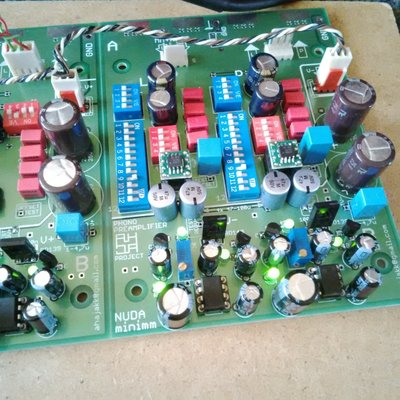

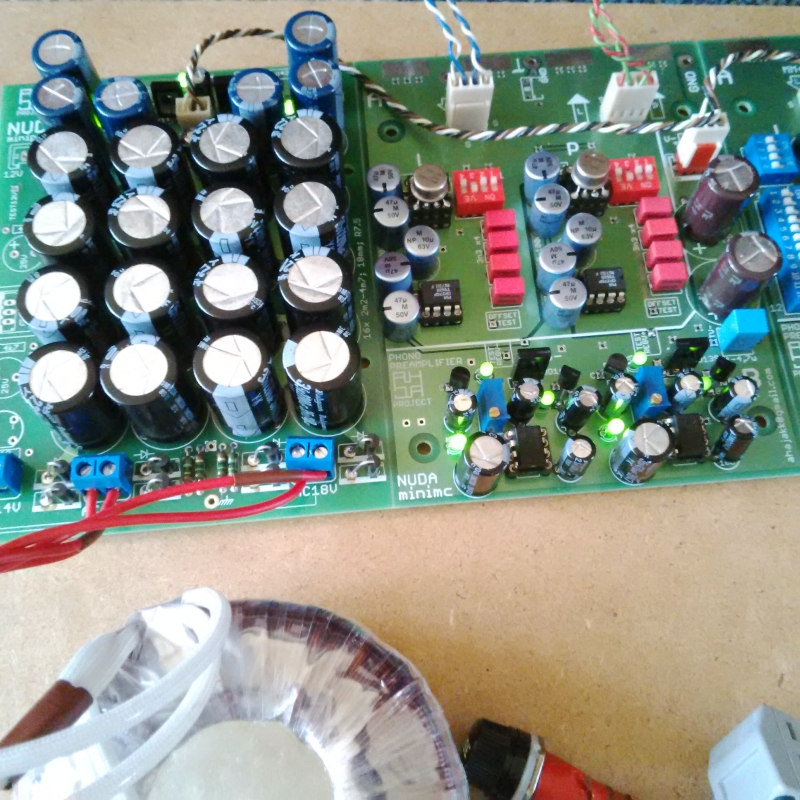

Odpalenie i ustawienie napięć nie sprawiło żadnych problemów.
Podpiąłem trafo jakie stosuję w Husarii: 2x18V 50VA. Z elementami regulacyjnymi jakie będą można zejść do około 10V, zatem nie powinno być kłopotu z niższymi napięciami dla niektórych fikuśnych kości. Napięcie wyjściowe z zasilacza po prestabilizacji około 19,5V w gałęziach.
W stabilizatorach na pcb preampów osadziłem TL071.

[gregorjank]

Witam.
Mam pytanie o dobór trafa. Wcześniej już było pytanie o transformator z toroidy (https://sklep.toroidy.pl/pl/p/TTSA0050- ... o-50-V/309) jednak czas realizacji to 14 dni roboczych.

Znalazłem takie alternatywy :
http://www.tme.eu/pl/details/55122-p1s2 ... ne/talema/
http://www.tme.eu/pl/details/rt050-2018 ... e/noratel/

Czy macie może jakieś inne propozycje ? Czy warto poczekać na toroidy ?

[chudy_b]

Obydwa wskazane przez Ciebie mogą być, ale nie są ekranowane tak jak ten z toroidów.

Na trafa z toroidy czekałem tydzień. 14 dni to czas maksymalny.

[chudy_b]

Przesyłka z kitami dotarła.

Ahaja - czy mógłbyś wrzucić jeszcze raz w jednym miejscu zdjęcia polutowanych płytek z obydwu stron? Tak na szybko przyjrzałem się opisom na płytkach i pewne wątpliwości się pojawiają. Pewnie porównanie ze schematem rozwiązałoby problem, ale zdjęcia szybciej

[ahaja]

https://goo.gl/photos/mMrBV48bDMz8wmm17

Na dole w galerii są 3 zdjęcia z opisem rezystorów na czerwono które gdzie wlutować.

[zbyszek1982]

Mój komplet też dotarł. Całość wygląda dosyć przytłaczająco

[ahaja]

Pacz Pan, a ja myślałem, że w miarę kulturalnie i z szacunkiem posegregowałem ...

[zbyszek1982]

Posegregowane jest bardzo ładnie i widać wielki nakład pracy. Boję się tylko, że ten nakład zaprzepaszczę jak się zabiorę za lutowanie.

[chudy_b]

Boję się tylko, że ten nakład zaprzepaszczę jak się zabiorę za lutowanie.

Trzeba się z tymi płytkami na spokojnie zaprzyjaźnić. Mi już się powoli trochę klaruje.

Ahaja - w zasilaczu zastosowałeś dwa mostki. Czy w tym wypadku ma znaczenie sposób podłączenia trafa? Bo przy zasilaczach symetrycznych, ale z jednym mostkiem wyprowadzenia trafa trzeba odpowiednio sparować.

[ahaja]

Ze spokojem.
Dlatego segregowałem je modułami by łatwiej było to ogarnąć.

1. Zworki. O nich nie można zapomnieć bo nie będzie hulać. 5 na MC i 1 na MM.

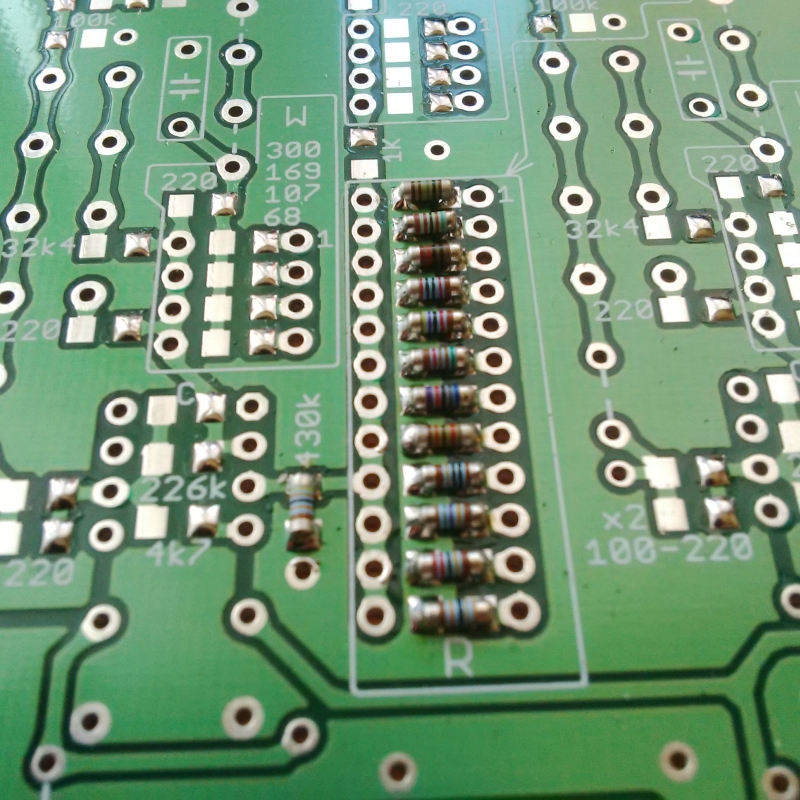

2. Wybrać np paczkę z RC LOAD, wyciągnąć 13 wartości i poukładać od najmniejszej (na górze) do największej (na dole) - czyli po kolei jak jest to rozpisane na pcb.
3. Ocynować 1 punkt lutowniczy dla danej wartości. Czyli po kolei jest 12 ocynowanych; 13ta wartość 430k jest obok.

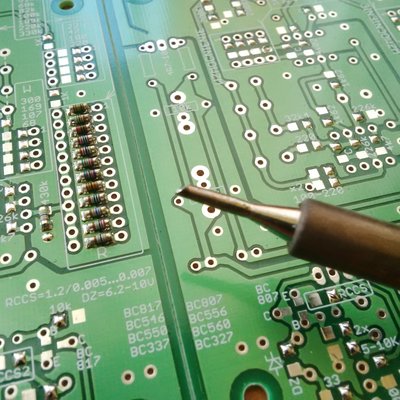

4. Ja np jestem praworęczny i w tej trzymam lutownicę a w lewej pincetę i rezystorek. Biorę po kolei np od 1k, rozgrzewam pad i przykladam rezystorek. Gotowe. 2 sztuki na wartość czyli w jednym i drugim kanale.
5. Sprawdzam miernikiem czy są na swoich miejscach co do wartości.
6. Jeśli są to lutuję drugie strony rezystora.

-----------------------------

Ja jak zamawiam trafa to mam oznaczone początki uzwojeń i łączę po kolei.
Patrząc od góry pcb zasilacza, pierwsze gniazdo 18V (lewe): koniec > początek. Drugie (prawe) gniazdo 18V: koniec > początek.
Jak nie masz oznaczonych to też będzie działać.

[gregorjank]

Witam.
Jestem właśnie na etapie składania sekcji MC.
Mam pytanie odnośnie wartości rezystancji.

Mam następujące wyniki:

226k - brak wartości, wyglądają na walnięte.
680 - mam 658 - czy taka wartość jest ok, czy może mam dokupić 680?

pozostałe wyglądają na OK.

150 - 151
1k02 - 1K06
1k69 - 1K71
2k43 - 2K44
12k1 - 12K15
32k4 - 32K5

[klin]

To chyba dużo zależy od jakości i dokładności miernika. Czasem mogą być paro procentowe różnice przy pomiarze...
