Wymiana kondensatorów w Tandberg TR 2075

[Reymont]

czy zmiana wejścia zmienia sytuacje???

Nie.

[caveas]

Znaczy się zasilanie albo końcówka.
Weź ołówek z gumką na końcu ; oczywiście na metal warto naciągnąć i utrwalić koszulkę izolacyjną żeby nie było zwarć.
pukanie gumką bardziej lokalizuje problem.
Warto delikatnie popukać w PRki na płytkach. Konserwacja to popsikanie płynem kontakt , osuszenie nadmiaru płynu i rozruszanie - trzeba zetrzeć warstwę korozji i erozji.
Następny krok to "potargać" duże elementy zwłaszcza wysokoprądowe.
Warto przed tym odłączyć przedwzmacniacz od końcówki mocy - wyeliminuje to nam blok pre.
A tak w ogóle to kolejność:
optyczny ogląd lutów ( zimne luty) , całości ścieżek ( lampa z góry i od dołu szkło powiększające).
Na zimne luty narażone są elementy bardzo się rozgrzewające tzn tranzystory , rezystory emiterowe , w zasilaniu o dużych rozmiarach...
Warto sprawdzić miejsca poprzednich ingerencji naprawczych czyli przelutować na nowo te miejsca.
Sprawdzić połączenia wchodzące i wychodzące na płytki.

No i do konia podchodzimy od przodu a do wzmacniacza od tyłu.
no i cierpliwości, żeby gdzieś zwarcia nie zrobić....

[Reymont]

PRki na płytkach.

PRki? Czyli co? Potencjometry, przełączniki... ?

[chudy_b]

Jesli trzaski pojawiają się jednocześnie w obu kanałach i regulacja głośności nie ma na te stuki wpływu, to obstawiałbym że problem leży w zasilaczu końcówki mocy. To przeważnie dość proste urządzenia składające się z mostka prostowniczego, dużych kondensatorów i jakiś niewielkich elementów pomocniczych. Kondensatory na pewno nie są przebite, bo gdyby tak było, to natychmiast wyleciałyby bezpieczniki. Warto przelutować cały zasilacz, a wtyczki psiknąć kontaktem. Z wyjętymi wtyczkami tego zasilacza trzeba obchodzić się ostroznie nawet przy wyłączonym zasilaniu, bo energia zgromadzona w kondensatorach może dać niezłe fajerwerki.

[Reymont]

Jak długo mogą się rozładowywać taki kondensatory?

[chudy_b]

Zależy od ich stanu. To mogą być nawet godziny lub dni. Można, a nawet trzeba przy grzebaniu w zasilaczu, czy końcówce, te kondensatory rozładować. Rezystor kilkadziesiąt omów i ze 2W mocy załatwi sprawę.

[Reymont]

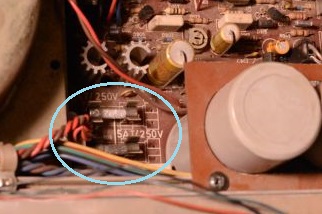

Mam pytanie o zaznaczone bezpieczniki. Jak widać, mają jakieś kryształki w środku... Czy to normalne? Jakiś specyficzny typ (zwłoczny, szybki)?


I jeszcze jedna sprawa. Czy kondensatory osiowe widoczne na zdjęciu (te złote) można zastąpić takimi ze zwykłymi nóżkami o takich samych parametrach?

Spoiler:

Tak zrobiłem

[chudy_b]

Czy to normalne? Jakiś specyficzny typ (zwłoczny, szybki)?

Normalne. Czasem jest piasek, czasem nic nie ma. Nie wiem, czy te bezpieczniki to szybkie, czy zwłoczne. Bezpiecznik w razie jakiegoś zwarcia czy innego uszkodzenia wzmacniacza i tak nie zabezpieczy jego elementów, no może rezystory. Za wolny jest. Raczej służy jako zabezpieczenie przed pożarem.

[Reymont]

Czy do testow moge wstawic zamiast glownych kondensatorow Elna takie za 6,50 zl/szt ?

Jak poprawnie je odlutowywac? Tylko lutownica i odsysacz? Moze macie jakies wskazowki...

[chudy_b]

Czy do testow moge wstawic zamiast glownych kondensatorow Elna takie za 6,50 zl/szt ?

Raczej tak. Ważne by były na co najmniej takie napięcie jak fabryczne. Każdy nowy element sprawdź przed wlutowaniem czy nie ma zwarcia. Duży kondensator początkowo takowe wykaże, ale po chwili się podładuje. Niestety żyjemy w świecie fake'ów.

Jak poprawnie je odlutowywac? Tylko lutownica i odsysacz? Moze macie jakies wskazowki...

Co tu doradzać? Usuń lut odsysaczem możliwie szybko i sprawnie i tyle.

[kaf]

Jak poprawnie je odlutowywac? Tylko lutownica i odsysacz? Moze macie jakies wskazowki...

Polecam sprawdzić czy nie jest naładowany, żeby nie było "bzzzt" w trakcie grzania lutownicą.... Ja mierzę woltomierzem i ew. zwieram wyprowadzenia opornikiem.

[Reymont]

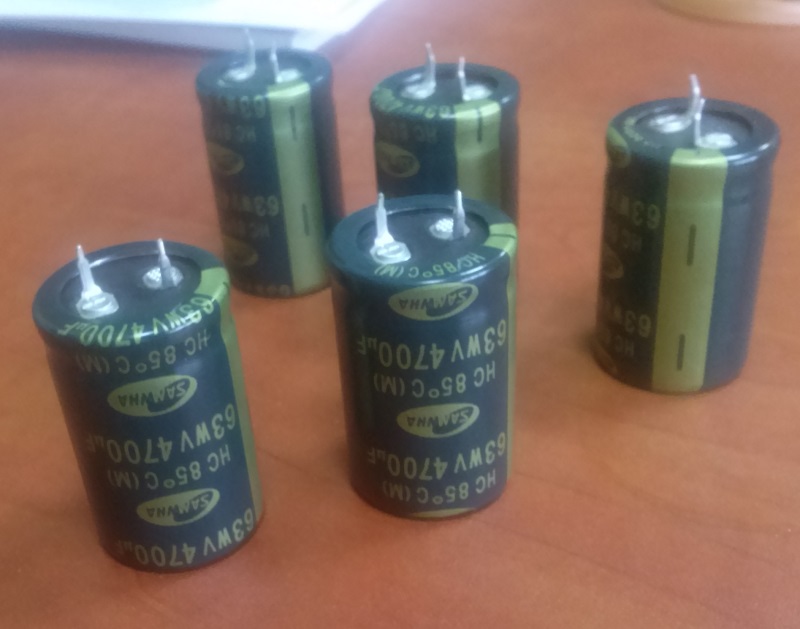

Takie kupiłem. Dziwne, że pięć sztuk było tańsze niż cztery. Zobaczym.

[Reymont]

Po wymianie kondensatorow nie gra wcale.
Na poprzednich nie bylo zadnych oznaczen biegunowosci poza czarna kropka na nicie jednej z nozek. Zalozylem, ze to minusy.
Czy WV widoczne na zdjeciu zamiast V moze byc przyczyna tego ze nic nie slychac?
Posprawdzam luty jeszcze ale cos mi tu doslownie nie gra.

[Reymont]

Ok gra popieprzylem piny na plytce wejsc. Bez konsekwencji.
To nie kondensatory.
Najwieksze trzaski pojawiaja sie gdy delikatnie stukam w radiator koncowki mocy.

[pawel0777]

Dalej uważam,że brak gdzieś masy.Sprawdź jak wyglądają luty może coś trafisz.Tak już było wcześniej przed wymianą kondensatorów?
