Sony F570ES - awaria

[metallsnow]

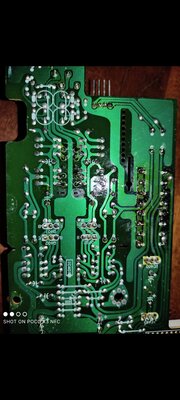

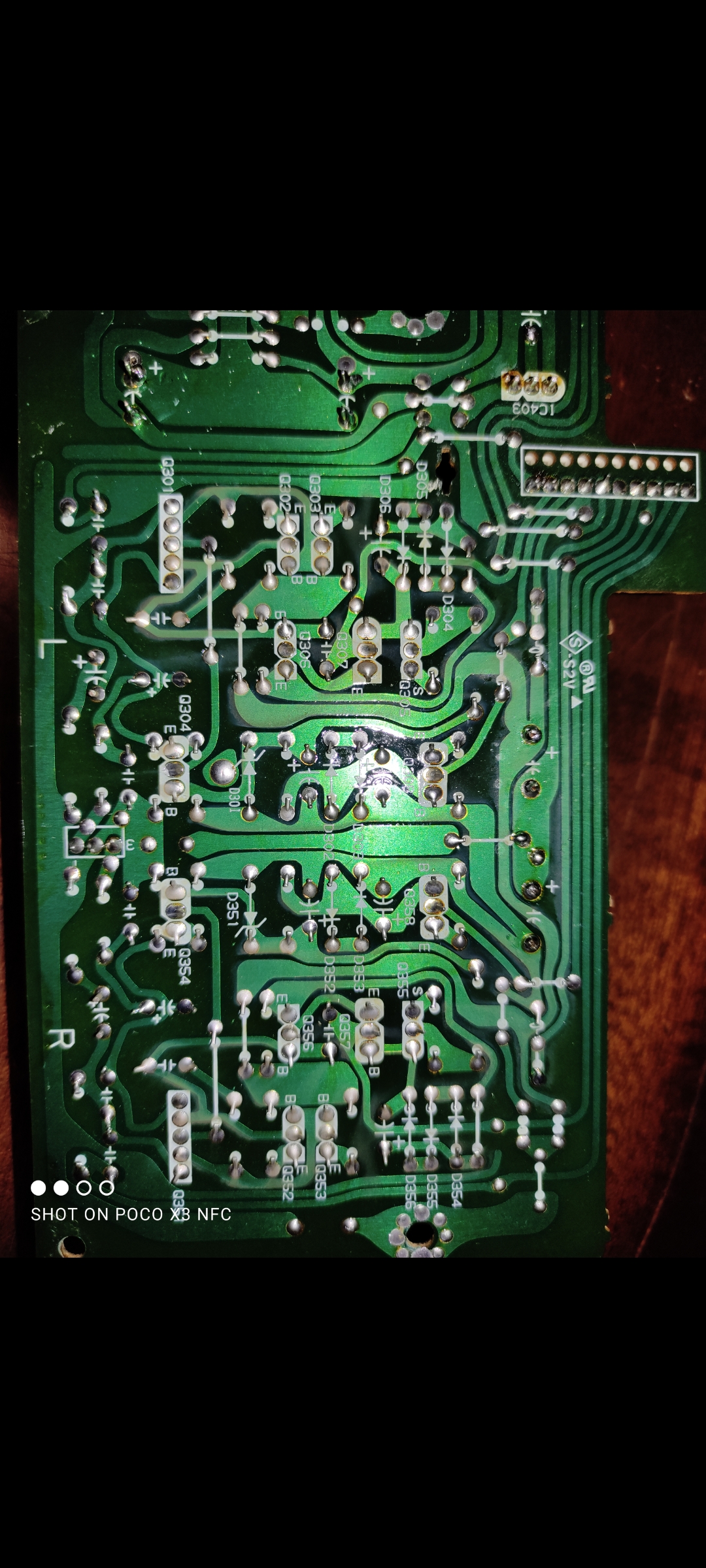

Obiecane zdjęcie od spodu płytki

[92666jarek]

Czyli nie ma tu zmiany chałupniczej, a tak to wyszło z fabryki. Dzielnik napicia jest zrealizowany inaczej niż na schemacie który umiesciłeś. Tu podział napiecia jest po rezystorach 1,2 k. 390 om zasila układy stabilizatorów, a kondensatory dbają o filtrowanie zmian napiecia w wyniku przysiadania przy poborze mocy przez końcówkę. Popraw te luty... za mało jest cyny, zaraz Ci się porobią zimne luty. Nadmiar topnika zmyj wacikiem nasączonym IPA. Pola lutownicze mają być bez dziur jakie widać po ingerencji lutownicą. Wywal te kondensatory przy stabilizatorach i daj nowe. Uważaj żeby nie wsadzić ich odwrotnie, bo będzie małe bum. Na masce opisane gdzie ma w którym iść plus więc sprawa ułatwiona. Zwróć uwagę ze na kondensatorach zaznaczony jest minus, a na masce plus!!!

[92666jarek]

40V? będą pewnie drogie bo są niestandardowe. Standard to 25V, 50V rzadziej 35V

Racja. ja mam zastój w wiedzy... w czasach gdy hobbistycznie się zajmowałem elektroniką kondy na 40 v w polskich sprzętach jak najbardziej występowały. I wcale nie były rzadkością

[zbyszek1982]

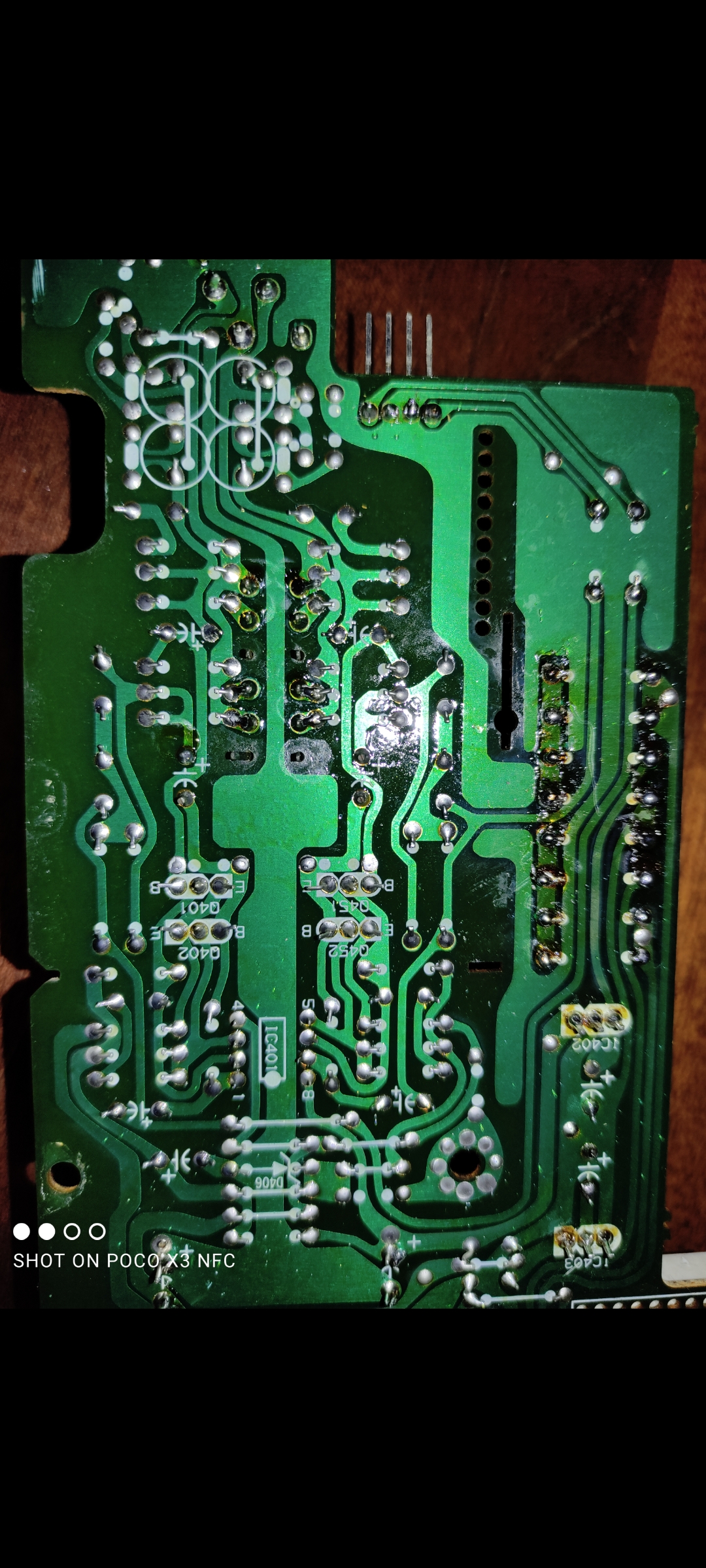

Obiecane zdjęcie od spodu płytki

Tam gdzie te rezystory i przy kondensatorach widać, że było lutowane. Także, ktoś już tam był.

[Jaculek]

No był, autor wątku

Przelutowałem też rezystory od zasilacza pomocniczego, bo płytka w tym miejscu jest wygrzana i podobno jest to newralgiczne miejsce.

[zbyszek1982]

No to linijką po łapach za takie lutowanie...

[metallsnow]

Poprawiłem jeszcze raz,, wymieniłem kondy w zasilaczu, umyłem maskę ipą. Pomogło. Wszystko gra jak należy

[BRob]

Poprawiłem jeszcze raz,, wymieniłem kondy w zasilaczu, umyłem maskę ipą. Pomogło. Wszystko gra jak należy

No i brawo!
Nie znam się, więc nie mogłem pomóc, ale trzymałem kciuki.

[metallsnow]

Ja też się nie znam Kiedyś trzeba było spróbować swoich sił, a jak zobaczyłem jaki mi serwis zrobili, to wolałem sam.
Dzięki chłopaki za pomoc i dobre porady

[metallsnow]

No i problem powrócił. Zamówiłem te kondy 100u na 50v tym razem Elna, bo te Nichicony FW to jakieś takie maleństwa i wszystkie rezystory. Mam zamiar zamontować je dalej od płytki. Mam nadzieję że to pomoże.

[92666jarek]

Skoro problem powrócił to lupa i oglądaj dokładnie wszystkie pola lutownicze w okolicy. gdzieś jest zimny lut lub pękniecie na ścieżce... Obstawiam stabilizatory napiecia że sie ruszają
