To nie tran od spoczynkowego

Szum jak jest to taki na niższych cz. Szarpie membraną, Zostały rezystory, pikofarady i obwód regulacji barwy, nie ma reakcji na kręcenie vol. Balansem i Selektorem, na barwę reaguje narmalnie dodaje/odejmuje niskie/wysokie, nie zmienia trzasków, więc wykluczam te potki. Nie ma reakcji na ugniatanie PCB w różnych miejscach, stukanie drewnianą łyżką po elementach też nic nie pokazało, Nie mam pomysłu na dalszą diagnostykę, pomiary elementów w PCB nie wskazują żadnej anomali, więc będę wymieniał jak leci...

[samuraj]

A może go ciepełkiem traktować albo zamrażaczem? Na zmiany temperatury może zareaguje? Jak trzaski itp. pojawiały się po czasie to może ciepło dopiero wskaże winnego?

[szczepan_def]

Jest to najciekawsza usterka jaką spotkałem, czasami kilka razy musiałem włączać żeby udało mi się ją posłuchać, innym razem jest od włączenia od samego początku, czasami znika w ogóle, by przy kolejnej próbie objawić się jak Feniks z popiołu, niezwiązana z temp. Napięciem i przekaźnikiem na wyjściu, podobna zupełnie do nikogo
ave serwisantom którzy mają takie grzyby, ja omiele trafo, obudowa alu na skup, flakon się obróci i po kłopocie, a kiepski serwis co powie klientowi? Że naprawili ale czasami może trzaskać z racji wieku, 500zl. Się należy

Może i taki zamrażacz coś by wskazał, Z samej ciekawości będę kopał w nim aż znajdę

[szczepan_def]

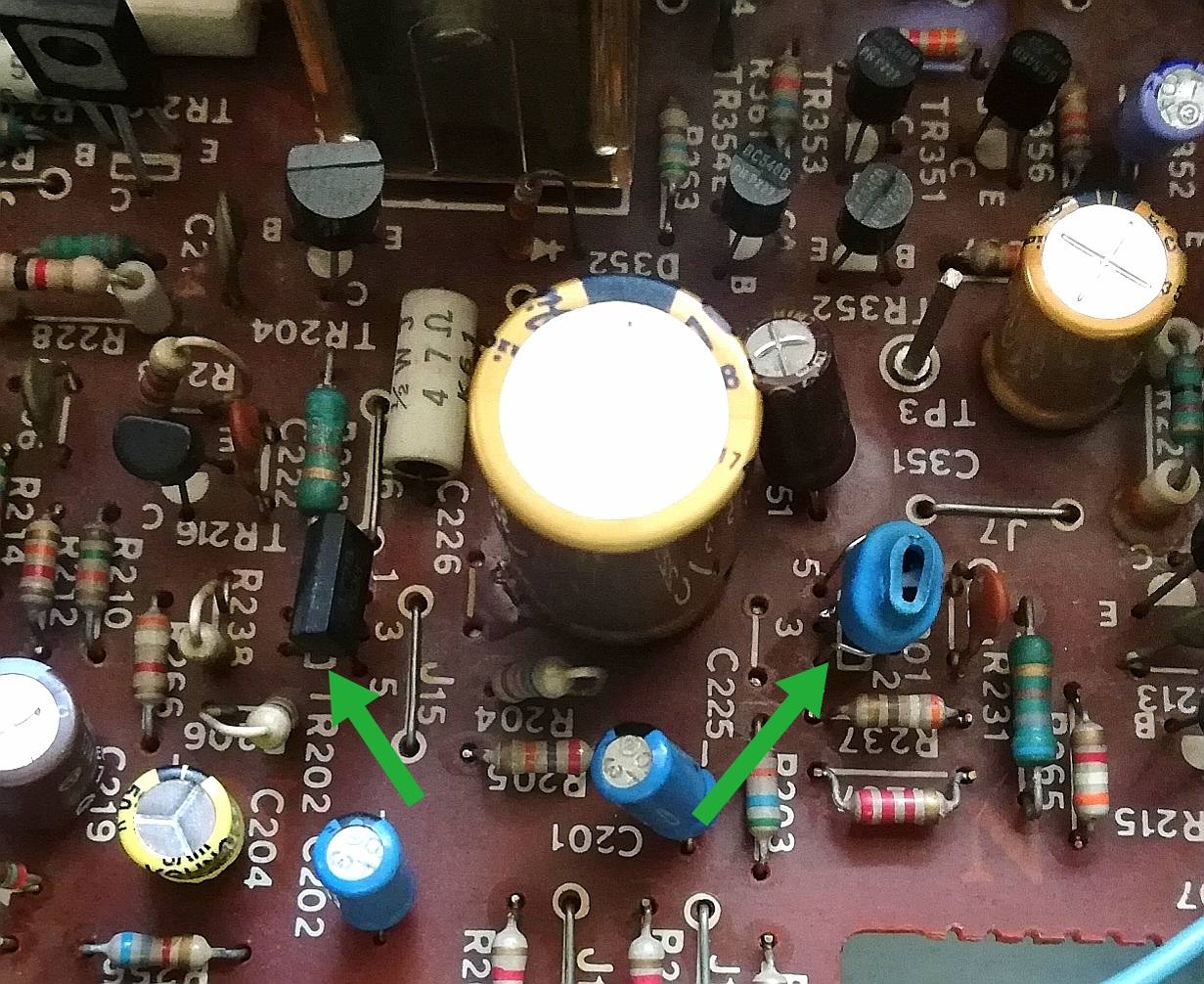

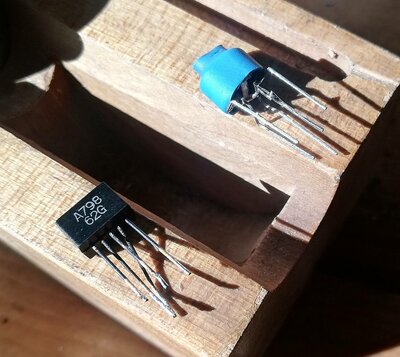

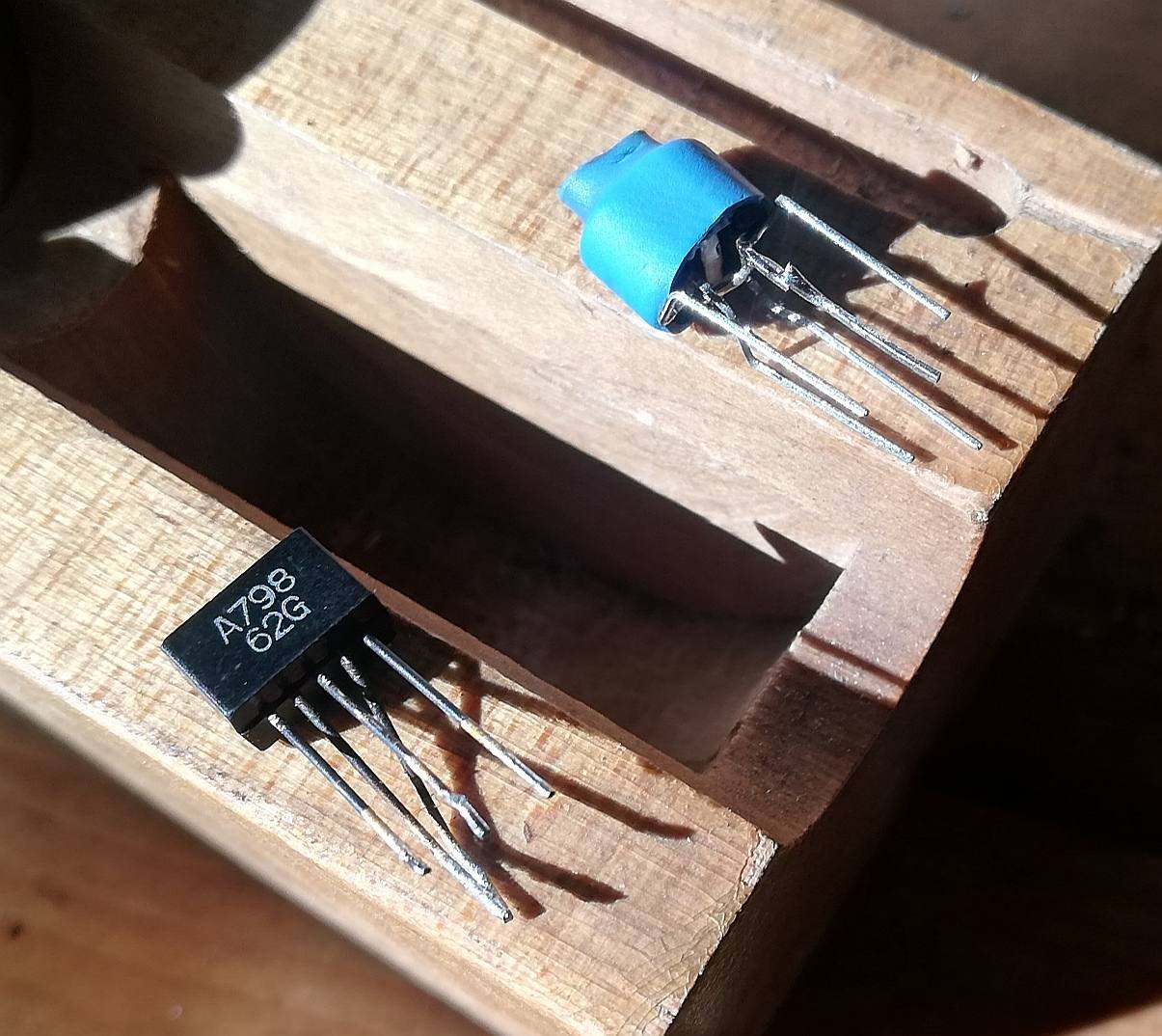

Zakupiony zamrażacz za 18pln, pierwsze co potraktowałem to podwójny tran pary różnicowej tr201 no i tu dzieją się dziwne rzeczy, reakcja w głośniku taka jakby kto oliwy dolał do ognia ustrzelony? Zobaczymy, skręce jakieś PNP do kupy bo takiego 5nogiego nie mam.

Bez obaw, testy robię na jakimś starym glośniczku z demobilu...

[akamel]

Szacun...

[szczepan_def]

Prace nad parą różnicową trwają ...
Miałem w lodówce kilka pnp bc556, dobrałem coś do pary

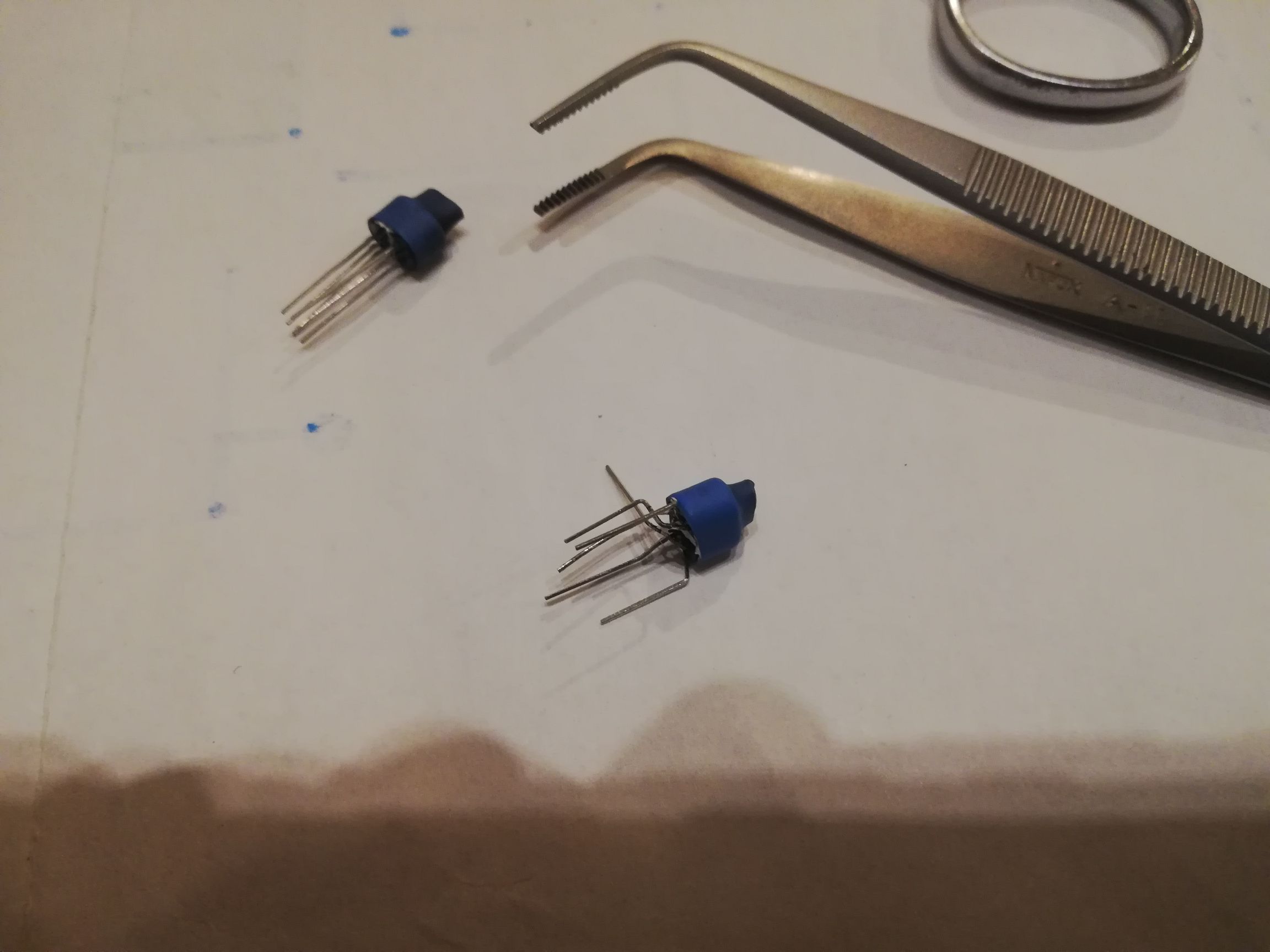

Przytulone plecami do siebie z pastą termo spięte
koszulka termokurczliwa, podoginać piny i jutro na przeszczep...

Oczywiście są takie do kupienia po 30zl szt, trany główne też są na eBayu, po 70zl para + drugie tyle wysyłka + kondy i się robi 200zl na graty, mniej dałem za pacjenta

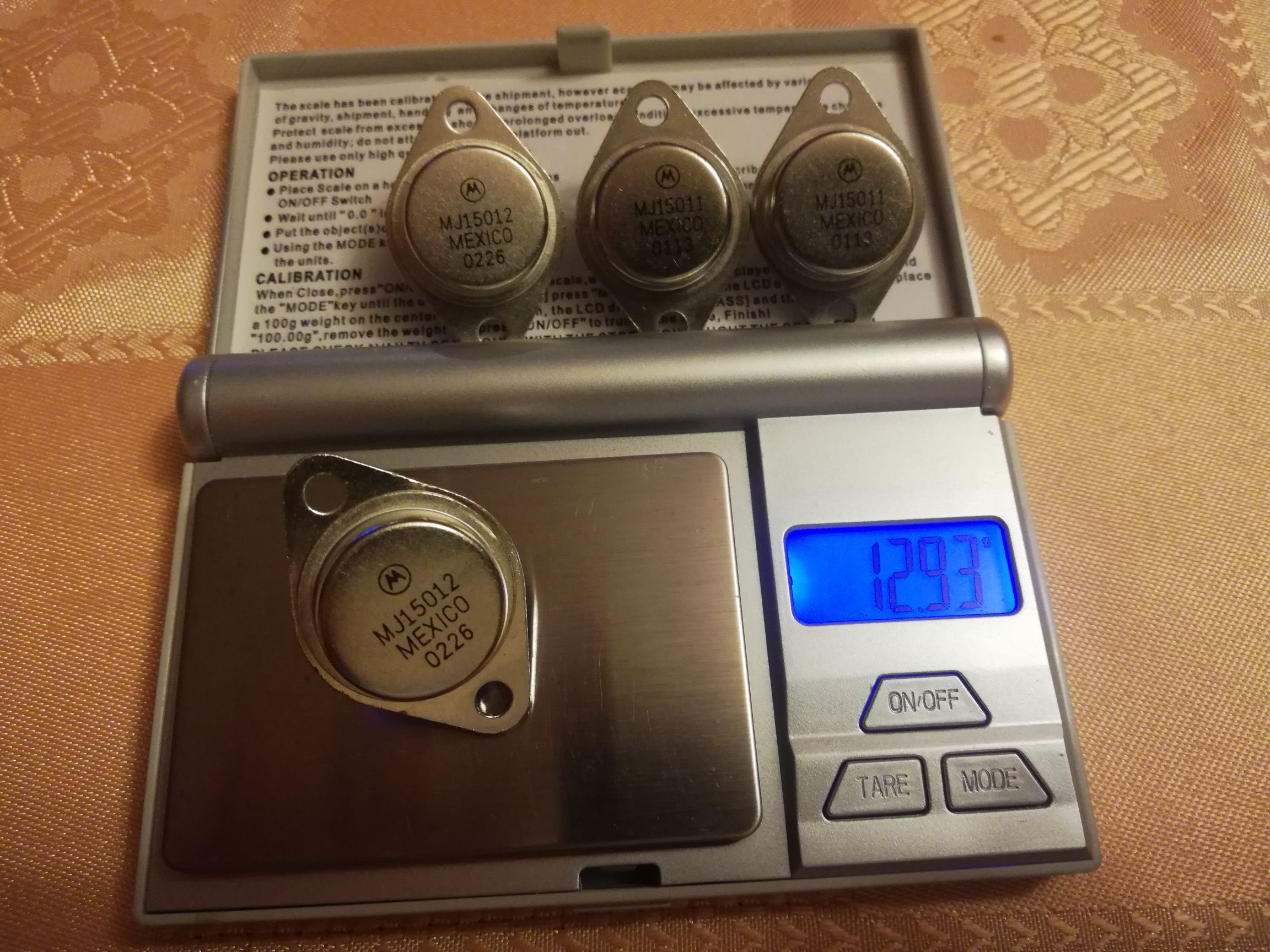

Jak wejście zagada, W ramach rehabilitacji na wyjściu staną mj15011/15012 czwórka ok. 50pln

[szczepan_def]

Zrobiłem jeszcze raz test zamrażacza, przy pierwszej próbie nawet zadziałało zabezpieczenie wzmacniacza na przekaźniku,
https://youtu.be/-vwh8bYIPOw

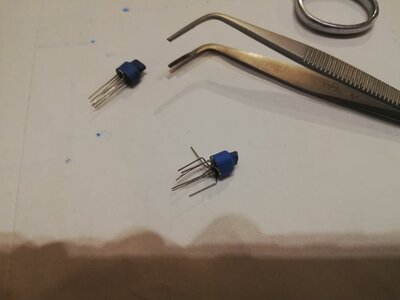

Skręcona Parka zamontowana

nie wygląda tak źle ten w drugim kanale też wymienię żeby było po równo.

Jak dotąd nie słyszałem żadnych trzasków.

Potek vol. Jakiś taki suchy się wydaje, już było psikane, może uda się od przodu delikatnie smarownicą wcisnąć deko smaru

[szczepan_def]

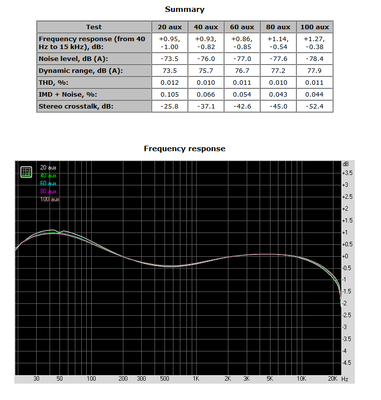

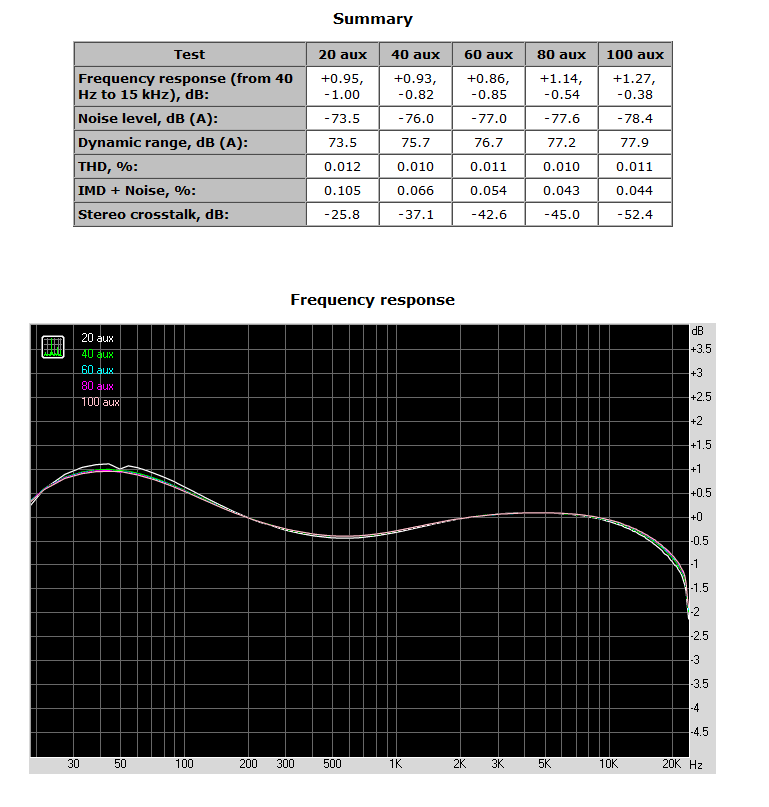

jeszcze przed wymianą tranów, pomiary rmaa nie wykazały anomalii,kanały odpowiadają równo, różnica do 0,5dB, dolne pasmo lekko podbite - taka konstrukcja, mój HK z 2005 też tak ma:

pod trany główne muszę nabić dwie przelotki bo tak polutowałem na bibułę, ktoś przede mną pady zabrał ze sobą

PHONO działa poprawnie - przesłuchałem palcek SADE - jak na 45 lat nie ma się do czego przyczepić

na moich klonach fx-300 nie odkręcałem ponad 50% bo jest b.głośno

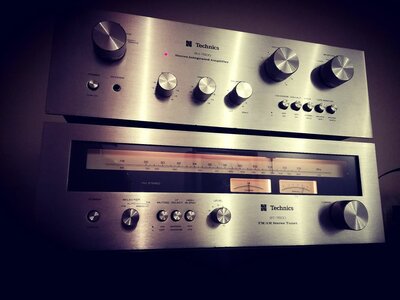

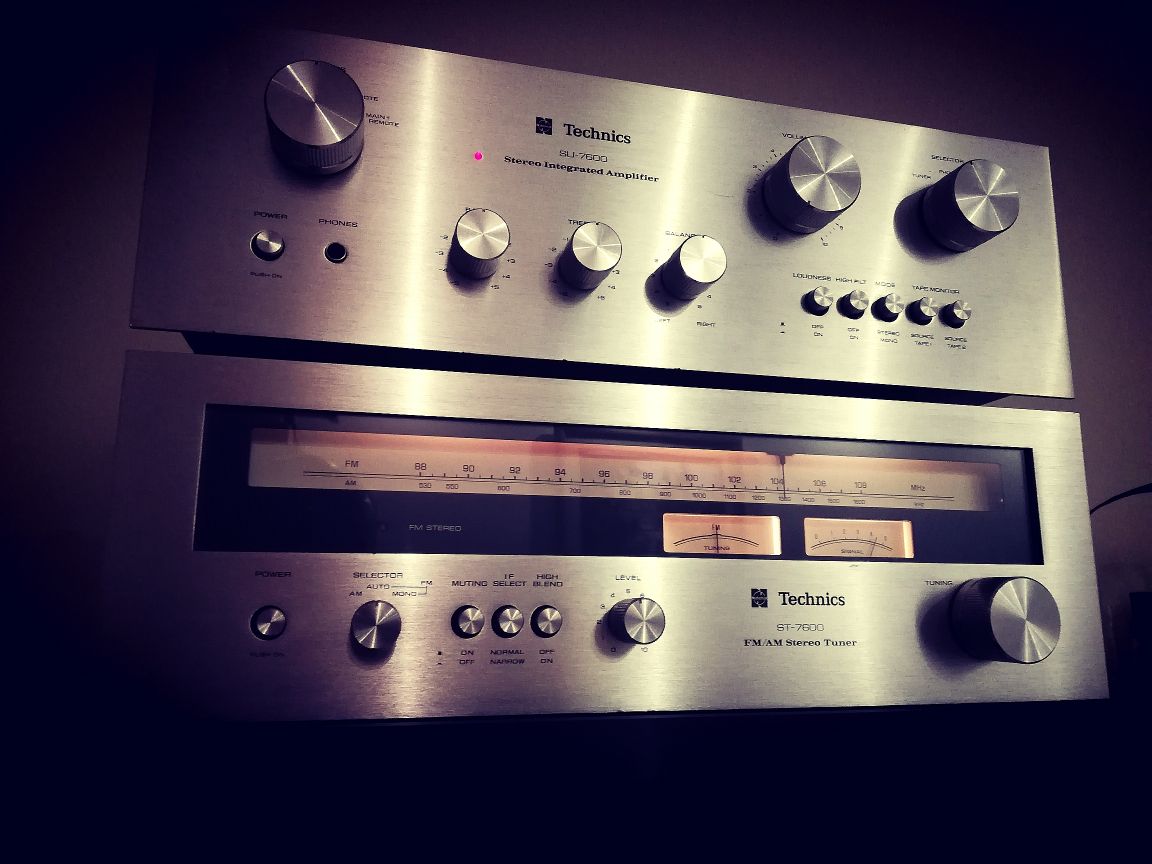

Tak się prezentuje z radyjkiem

Tuner do przejrzenia, niestety nie mam serwisówki do ST-7600, jakby ktoś miał scan i mógł udostępnić, będę wdzięczny

[łobuz]

https://www.hifiengine.com/manual_libra ... 7600.shtml jak nie masz kąta to pisz jakoś podeśle

[szczepan_def]

https://www.hifiengine.com/manual_libra ... 7600.shtml jak nie masz kąta to pisz jakoś podeśle

Dziękuję, to znam, A gdzie tam serwisówka do tunera?

[łobuz]

nie doczytałem sorry

[szczepan_def]

nie doczytałem sorry

Ogólnie tuner gra, i bierze wszystko na 15 cm drutu

Nie świeci stereo kilka żarówek i skala trochę rozjechana na dole i górze pasma... Ale nie będę kręcił czym popadnie bo to się źle skończy...

[szczepan_def]

Tranzystory główne wymienione, mj15011/12

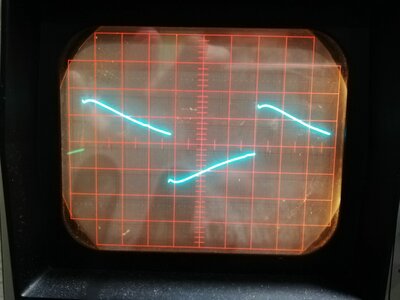

Na starych było delikatne przesunięcie fazy, na tych nie ma
Pasmo 5Hz-70kHz/-3db
Moc ciągła po 40W/8r -kanały się wyrównały
Przesłuchy przy 1.5W
1kHz -54/-46 dB
10kHz -43/-43dB
20kHz -38/-38dB

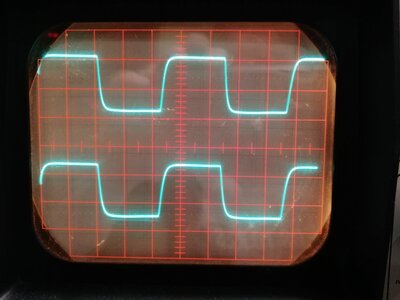

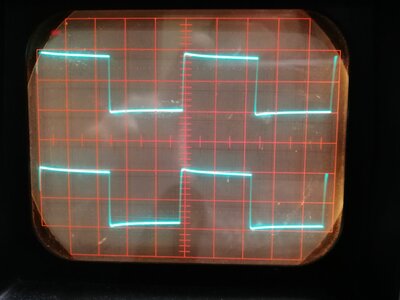

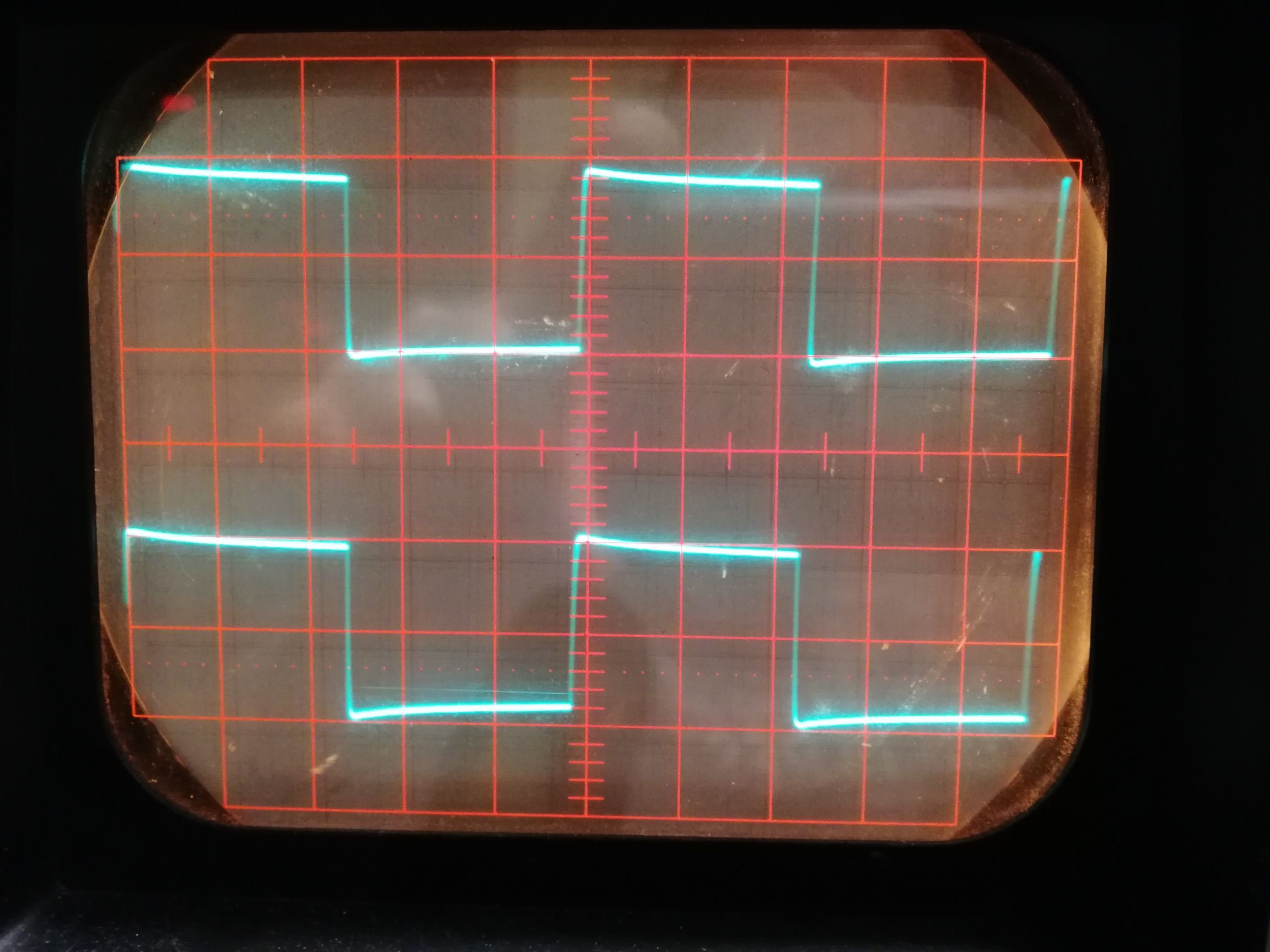

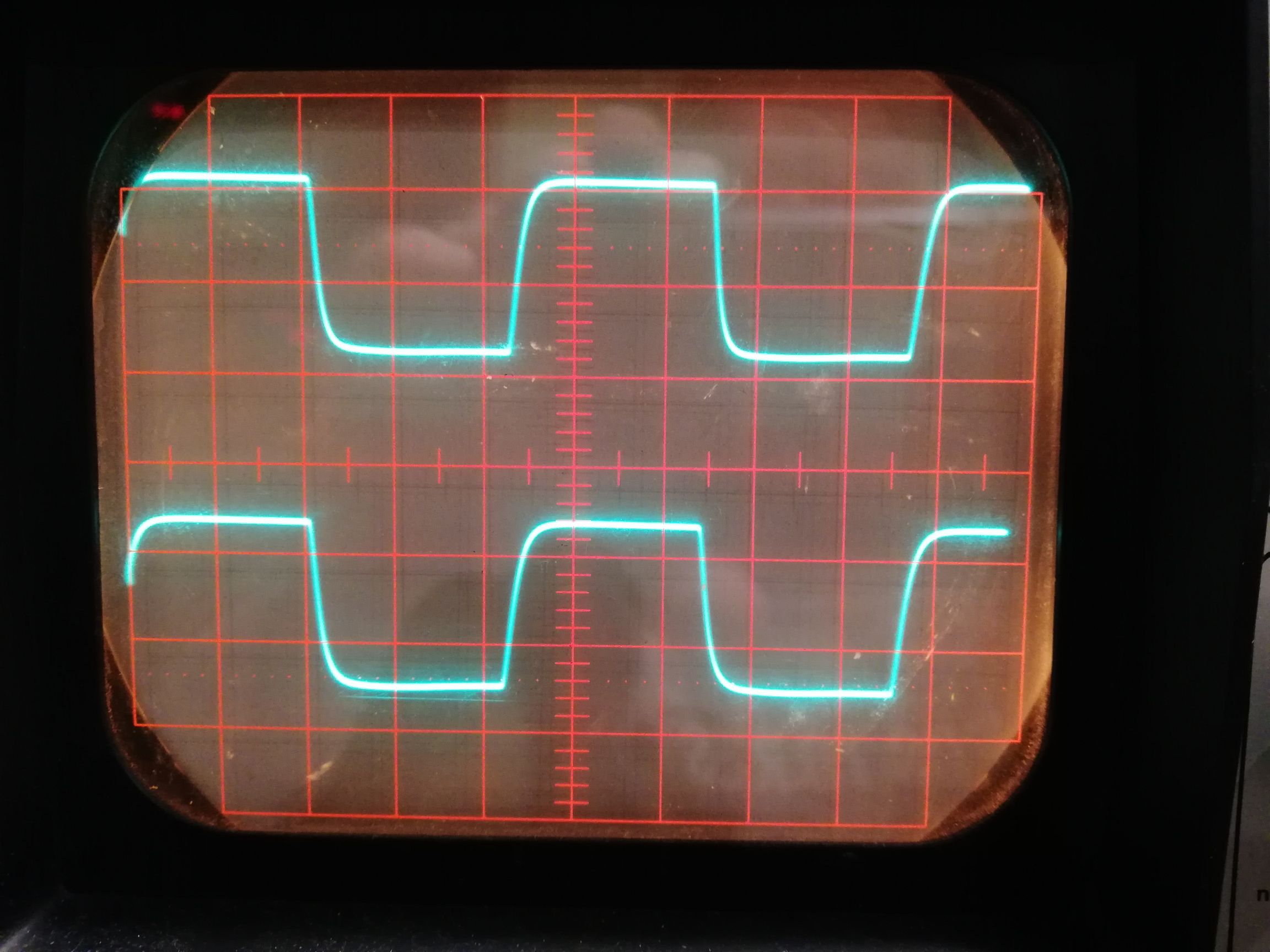

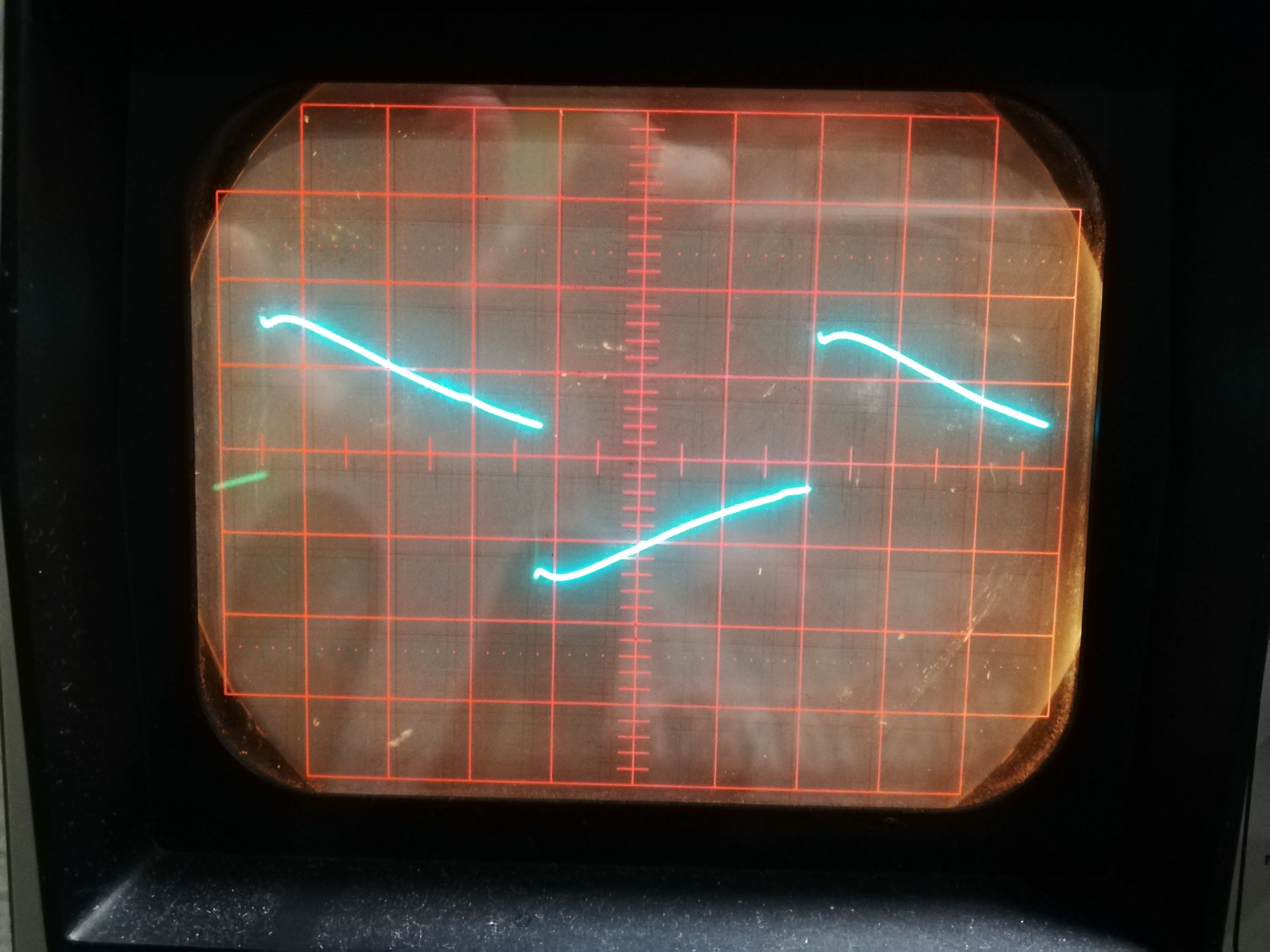

Prostokąt 1v/Dz X1
30Hz

1kHz

10kHz

Dźwięk poprawił się, jest mniej chrapliwy

Co było do zrobienia..
1. Brak śrubki mocującej radiator do PCB przez którą przechodziła masa do gniazd wejściowych
2. Wymienione kondensatory były mocno sfatygowane, oprócz głównych, w torze dałem foliówki
3. Wymieniona para różnicowa która powodowała trzaski i smażenie w jednym kanale,
4. Wymienione tranzystory główne
5. Mycie i czyszczenie

Koszt części ok 100zl.
