NUDAmini - przedwzmacniacz gramofonowy MM/MCHO ; MCLO.

[Nomad]

Wskakuje do pociągu! Też bym się pisał na set

[dale]

Panowie jako że "nadejszła ta wielkopomna chwila" i będę składał preampa, chciałbym zapytać, skąd bierzecie takie ładne puszeczki na trafo? Na toroidach są, z gatunku potrzebnych (50 AV i 2x18V) zalewane ale bez obudowy - tej ładnej. A że chciałem zamknąć to w jednej obudowie, dlatego szukam "ozdobników".

[chudy_b]

Możesz kupić w toroidach w "ładnej puszeczce" jak masz za dużo kasy

https://sklep.toroidy.pl/pl/p/TTSAS0050 ... o-50-V/382

[dale]

No kurcze, faktycznie fajna przebitka cenowa za puszke... jeśli jakość taka nie jest potrzebna, to puszkę dorobi mi siostrzeniec - z nierdzewki. Daję głowe że nikt nie pozna różnicy - chyba że na plus .

[ahaja]

Nie. Jak ma być puszka na trafo to tylko ze zwykłej blachy najlepiej węglowej. Żadna nierdzewka, bo ona nie ekranuje. 'Amelinium' też nie ekranuje trafa.

[chudy_b]

bo ona nie ekranuje

A moze koledze nie chodzi o ekranowanie, a o wyglądanie? W sumie nic nagannego

[dale]

Jedno z drugim Ale Ok, nie miałem świadomości tego - zrobimy ze zwykłej, co najwyżej pomaluję ją, choć w domowych warunkach i polerka powinna wytrzymać.

Panowie, kto robił NUDĘ mini w jednym klocku - razem z zasilaczem? Jak to się sprawuje? Krzysztof, a Ty jak myślisz - strzał w kolano, czy da się sensownie zrobić - bez straty zakładanej przez Ciebie jakości?

[MMarek]

Panowie, kto robił NUDĘ mini w jednym klocku - razem z zasilaczem?

W sumie nie robiłem, ale taką mam

Jak to się sprawuje?

Brak jakichkolwiek zastrzeżeń

[dale]

O, to bardzo dobra informacja Dla pewności dam większą obudowę i pokombinuję z ekranowaniem. Muszę jeszcze przemyśleć temat, czy trafo zrobić na górze, czy w klocku. Wizualnie jak to wyjdzie

Rozumiem że muszę kupić:
-trafo 50VA
-obudowę
-gniazda rca, zasilanie
-opampy (jakie najlepsze?) i ile
-przełącznik itp...

[chudy_b]

Poczytaj tutaj. Trochę informacji jest:

viewtopic.php?f=65&t=10377

[ahaja]

Ja jestem zdania by zawsze w takich klockach trafo dawać w osobnej obudowie.
Puszkę z blachy można dać do malowania proszkowego. Trwałe i ładne i tanie. Mocować albo po bokach albo przez środek ale żeby nie zrobić dodatkowego zwoju przez trafo.

Gniazdo bezpiecznika by sie przydało.
Gniazdo uziemienia - ostatnio gdzieś w wątku podawałem link do aukcji na alle z nakrętkami z których można zrobić takie coś.

Opampy:
zasilacz - TL071 x4
pre MM - OPA627 smd na przejściówce
pre MC - 1 stopień OP27 albo LME49710 a drugi OPA627 jak wyżej

[Dragant]

Składałem Nudy w jednym pudełku. Również bałem się, że trafo będzie zbyt mało ekranowane. Dołożyłem testowo blachę 1mm ze stali dookoła trafo, ale było różnicy, więc gra bez dodatkowego ekranowania, aczkolwiek jest dość daleko (ok 200mm) od płytek.

[dale]

Dzięki, znam wątki Przez wątek Chudego będę dodawał wycieraczki - o ile uda się to zrobić bez szkody dla konstrukcji.
Bezpiecznik i uziemienie - koniecznie, myślę że albo gotowe nakrętki, albo dotoczę coś. Ostatecznie dam jedno głośnikowe - a co Jak HI-END, to HI-END

[ahaja]

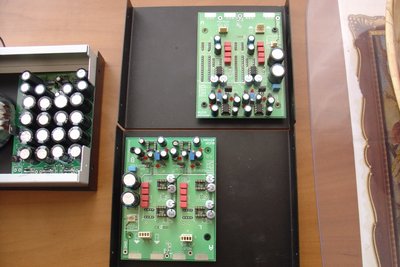

Miałem pytania jak zmieścić set w Economice 180x150x55. Ano tak jak na zdjęciach.

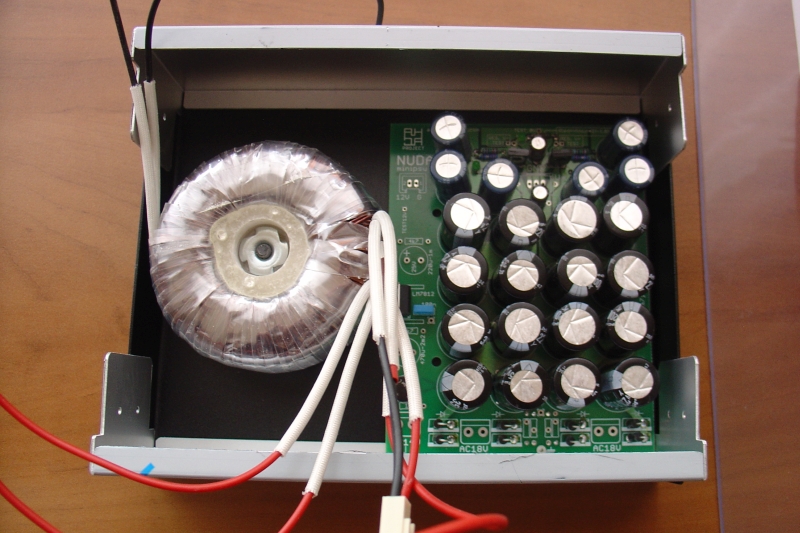

Z zasilaczem kłopotu nie ma. Trafo 50VA i pcb mieszczą się idealnie, mało zostaje na 'filskie powietrze.

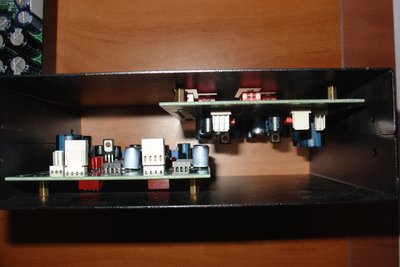

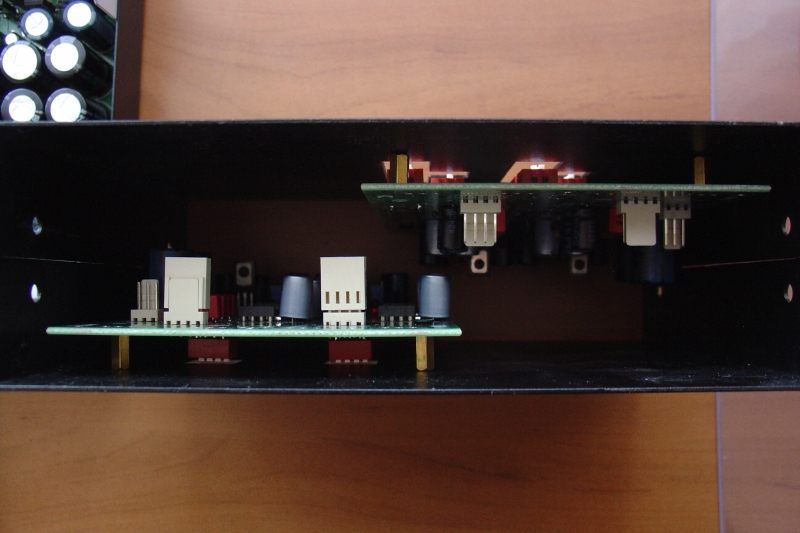

W preampie trzeba trochę przemieścić płytki względem siebie by weszły.
Spokojnie jest jeszcze miejsce na potrzebne gniazda, dławnice, włącznik etc.

[ahaja]

Ps.
Jak widzicie pod switche są wycięte otwory w pokrywach coby był możliwy do nich dostęp bez rozkręcania obudowy.
Jeśli tego się nie zrobi, to trzeba otwierać obudowę by zmienić nastawy.
