Myjka automatyczna
- pioos
- Posty: 13
- Rejestracja: 10 maja 2009, 21:44
- Lokalizacja: Kalisz
- Kontakt:
Myjka automatyczna
Odnośnie konserwacji naszych skarbów to tylko metoda na mokro i to jeszcze zautomatyzowana jeśli się da

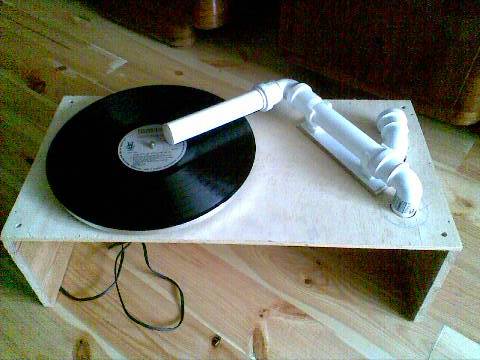

Na razie udało mi się spłodzić coś takiego
ale jeszcze nie dział do końca poprawnie (za szybko kręci) więc nie mogę powiedzieć czy dziła skutecznie.
Jak dopracuje napęd to napiszę jak czyści.
Na razie udało mi się spłodzić coś takiego
ale jeszcze nie dział do końca poprawnie (za szybko kręci) więc nie mogę powiedzieć czy dziła skutecznie.
Jak dopracuje napęd to napiszę jak czyści.
Moja kolekcja płytek --> http://pioos.ksu.pl/
Zapraszam
Zapraszam
- Wojtek
- Administrator
- Posty: 41544
- Rejestracja: 02 lut 2009, 02:59
- Lokalizacja: Warszawa
- Kontakt:
Myjka automatyczna
Ah, odkurzacz winylowy Ciekawe DIY pioos. Własny projekt?
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
http://www.winyl.net/viewtopic.php?f=6&t=6268
-
- Posty: 6
- Rejestracja: 01 cze 2009, 19:42
Myjka automatyczna
słyszałem (bo winyle to nie moje czasy), że kiedyś do ramienia się doczepiało szczoteczki
- Wojtek
- Administrator
- Posty: 41544
- Rejestracja: 02 lut 2009, 02:59
- Lokalizacja: Warszawa
- Kontakt:
Re: Myjka automatyczna
Zgadza się, były różne patenty Z modyfikacji gramofonowych w celu "automatycznego" czyszczenia płyt najpopularniejsze były chyba właśnie specjalne szczoteczki mocowane przed wkładką (a więc zbierały kurz tuż przed igłą) albo montowanie osobnego ramienia czyszczącego (zazwyczaj w lewym górnym rogu).kolotom pisze:słyszałem (bo winyle to nie moje czasy), że kiedyś do ramienia się doczepiało szczoteczki
Mimo wszystko starajmy się tutaj trzymać tematu myjek automatycznych, ok?
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
http://www.winyl.net/viewtopic.php?f=6&t=6268
- nasiaka
- Posty: 170
- Rejestracja: 02 gru 2011, 18:34
Myjka automatyczna
Tak widziałam kilka projektów takich myjek, fajna sprawa. A tak się kurczę zastanawiam, jak zrobić to ramię ssące ? Ta końcówka to jakaś plastikowa rurka z dziurami obłożona materiałem ?
Tu można też sobie poczytać. Pooglądać projekty innych.
Amatorskie myjki do krążków
Tu można też sobie poczytać. Pooglądać projekty innych.
Amatorskie myjki do krążków
-
- Posty: 344
- Rejestracja: 24 wrz 2011, 00:34
Re: Myjka automatyczna
Te konstrukcje opierają się o rurki i kształtki od instalacji wodnych ogólnie dostępnych.Elementy łączy się za pomocą kleju.Tak na oko zazwyczaj wyglądają na 3/4 cala,a te rurki od pioosa to pewnie 32mm.W ramieniu nie ma otworów tylko szczelina o szerokości około 2-3mm i jest to obłożone jakimś welurem.Sam jestem w trakcje robienia takiego czegoś
- nasiaka
- Posty: 170
- Rejestracja: 02 gru 2011, 18:34
Re: Myjka automatyczna
No to powodzenia ! A te ramie ssące ono lekko dotyka płyty czy jest jakiś odstęp ?
-
- Posty: 344
- Rejestracja: 24 wrz 2011, 00:34
Re: Myjka automatyczna
Dziękuję Ci bardzonasiaka pisze:No to powodzenia !
Jak do akcji "wejdzie" odkurzacz myślę ,że będzie przylegać idealnienasiaka pisze: A te ramie ssące ono lekko dotyka płyty czy jest jakiś odstęp ?
- nasiaka
- Posty: 170
- Rejestracja: 02 gru 2011, 18:34
Myjka automatyczna
No w sumie tak siła ssąca nie pomyślałam o tym
Ale na początek jak się nie ma silnika, czy też starego gramofonu który będzie nam obracał płytę, to chyba można się obejść bez tego. Czyli wszystko tak samo ale bez obrotów.
Ale na początek jak się nie ma silnika, czy też starego gramofonu który będzie nam obracał płytę, to chyba można się obejść bez tego. Czyli wszystko tak samo ale bez obrotów.
-
- Posty: 1214
- Rejestracja: 18 paź 2011, 15:11
- Lokalizacja: Pń
Myjka automatyczna
Napęd paskowy czy prosty DD nie podoła - za duza siła ssąca.
Silnik: http://allegro.pl/silnik-z-przekladnia- ... 26051.html
Silnik: http://allegro.pl/silnik-z-przekladnia- ... 26051.html
-
- Posty: 1214
- Rejestracja: 18 paź 2011, 15:11
- Lokalizacja: Pń
Re: Myjka automatyczna
1
2
Zastosowany silnik z linku wyżej - sprawdza się doskonale. W przeciwieństwie do napędów ex-gramofonowych nie zatrzymuje się w czasie odsysania płynu czyszczącego. Proste sterowanie obrotami w pewnym zakresie i regulacja obrotów prawo/lewo.
Ośka osadzona na łożyskach w celu nie obciążania osi silnika.
Ssawka: szczelina około 3mm na szerokość rowków na płycie. Po jej bokach przyklejona aksamitka.
Rury: łączy się je na wcisk. Nie łączę klejem bo to jednorazówka. W przypadku naprawy trzeba robić całość raz jeszcze. Szczelność jest bardzo dobra.
Zbiornik pośredni z pudełka hermetycznego z wyciętymi otworami pod rurki (osadzone również na wcisk).
Sprawdza się doskonale.
2
Zastosowany silnik z linku wyżej - sprawdza się doskonale. W przeciwieństwie do napędów ex-gramofonowych nie zatrzymuje się w czasie odsysania płynu czyszczącego. Proste sterowanie obrotami w pewnym zakresie i regulacja obrotów prawo/lewo.
Ośka osadzona na łożyskach w celu nie obciążania osi silnika.
Ssawka: szczelina około 3mm na szerokość rowków na płycie. Po jej bokach przyklejona aksamitka.
Rury: łączy się je na wcisk. Nie łączę klejem bo to jednorazówka. W przypadku naprawy trzeba robić całość raz jeszcze. Szczelność jest bardzo dobra.
Zbiornik pośredni z pudełka hermetycznego z wyciętymi otworami pod rurki (osadzone również na wcisk).
Sprawdza się doskonale.
-
- Posty: 344
- Rejestracja: 24 wrz 2011, 00:34
Re: Myjka automatyczna
Widzę,że temat się rozwija .Pewnie jutro dokończę swoją myjkę ...zostało mi jeszcze przeniesienie napędu.
Ahaja jakie obroty Twoim zdaniem są najlepsze ?
Zmontowałem prosty regulator PWM ale ostatecznie nie został zamontowany.Obroty jakie ustaliłem to 21obr/min,a silnik mam od tylnej wycieraczki VW
Ahaja jakie obroty Twoim zdaniem są najlepsze ?
Zmontowałem prosty regulator PWM ale ostatecznie nie został zamontowany.Obroty jakie ustaliłem to 21obr/min,a silnik mam od tylnej wycieraczki VW
-
- Posty: 1214
- Rejestracja: 18 paź 2011, 15:11
- Lokalizacja: Pń
Re: Myjka automatyczna
Obroty mam od około 14 ... 21. Tak dobrałem regulację.
Myślałem o samochodowym silniku (wycieraczki), ale pobór prądu jest tam zbyt duży co by się wiązało z dużo większym zasilaczem.
Do tego silnika z linku wystarczy trafo 1x18VAC; 0,5...1A , stabilizator na LM317, potencjometr i kilka pstryczków.
Po testach stwierdzam, że regulacja obrotów to świetna rzecz. Niskie obroty do odsysania, wyższe do rozprowadzania płynu.
Mirasol2000 dodany do płynu jest lepszy od fotonalu bo działa przeciwgrzybicznie. Ważne szczególnie jak się ma kolekcję złożoną z płyt używanych/starszych.
Myślałem o samochodowym silniku (wycieraczki), ale pobór prądu jest tam zbyt duży co by się wiązało z dużo większym zasilaczem.
Do tego silnika z linku wystarczy trafo 1x18VAC; 0,5...1A , stabilizator na LM317, potencjometr i kilka pstryczków.
Po testach stwierdzam, że regulacja obrotów to świetna rzecz. Niskie obroty do odsysania, wyższe do rozprowadzania płynu.
Mirasol2000 dodany do płynu jest lepszy od fotonalu bo działa przeciwgrzybicznie. Ważne szczególnie jak się ma kolekcję złożoną z płyt używanych/starszych.
-
- Posty: 344
- Rejestracja: 24 wrz 2011, 00:34
Re: Myjka automatyczna

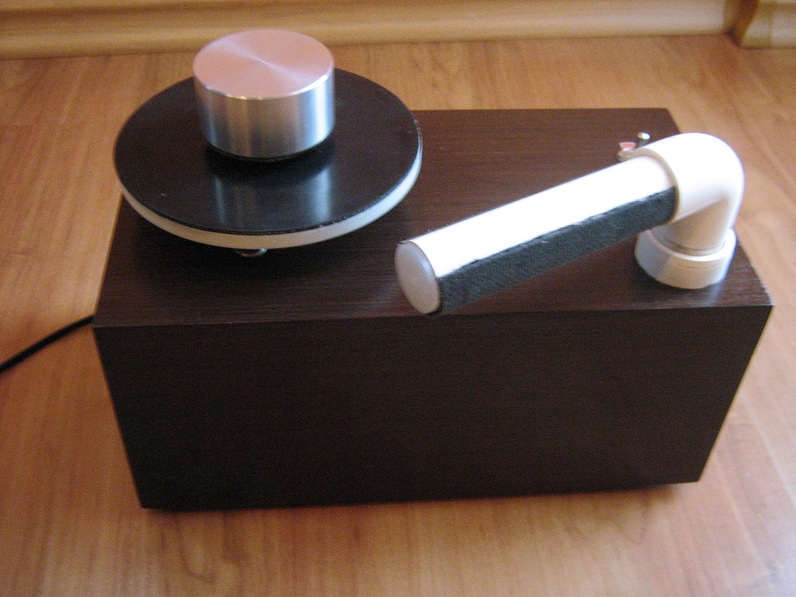

Mam i ja .

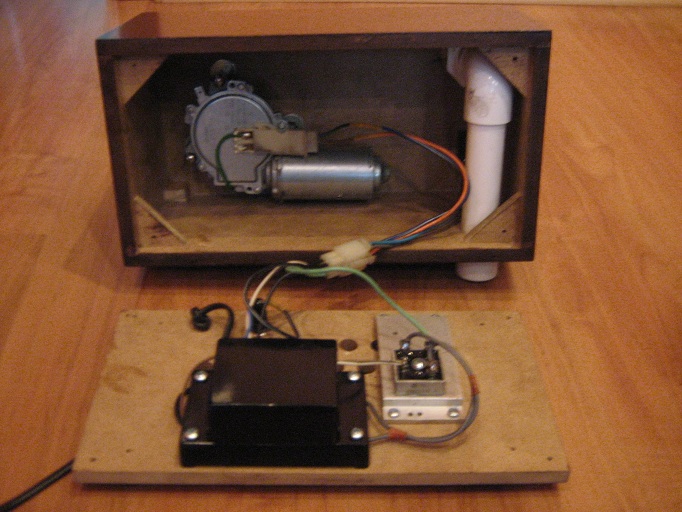

Tak jak wcześniej pisałem silnik od wycieraczki,obroty minimalne jakie da się uzyskać obniżając napięcie to około 20 obr/min.
Takie obroty dają radę,chociaż do rozprowadzania płynu przydał by się drugi bieg i raczej się pojawi . Dla wygody dołożę jeszcze dodatkowe gniazdko z którego poprzez wyłącznik będzie zasilony odkurzacz.
Zrezygnowałem ze zbiornika ze względu na to ,że zależało mi na niewielkich gabarytach...a i tak korzystam z odkurzacza piorącego który wody się nie boi.
Ogólnie fajna sprawa
ps.ahaja o takie coś Ci chodzi http://fotonegatyw.com.pl/pl,product,13 ... czacz.html .Ile dodajesz
Tak jak wcześniej pisałem silnik od wycieraczki,obroty minimalne jakie da się uzyskać obniżając napięcie to około 20 obr/min.
Takie obroty dają radę,chociaż do rozprowadzania płynu przydał by się drugi bieg i raczej się pojawi . Dla wygody dołożę jeszcze dodatkowe gniazdko z którego poprzez wyłącznik będzie zasilony odkurzacz.
Zrezygnowałem ze zbiornika ze względu na to ,że zależało mi na niewielkich gabarytach...a i tak korzystam z odkurzacza piorącego który wody się nie boi.
Ogólnie fajna sprawa
ps.ahaja o takie coś Ci chodzi http://fotonegatyw.com.pl/pl,product,13 ... czacz.html .Ile dodajesz
-
- Posty: 1214
- Rejestracja: 18 paź 2011, 15:11
- Lokalizacja: Pń
Re: Myjka automatyczna
3-5ml/100ml płynu. Mniejsza ilość nie ma w ogóle sensu.
