[DIY] Pistolet antystatyczny z zapalarki Ola

Awatar użytkownika
klin
Posty: 1489
Rejestracja: 12 kwie 2014, 23:36
Gramofon: Thorens 125 MK II
Lokalizacja: Wrocław

[DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: klin » 02 lis 2016, 10:30

Może się komuś przyda ;)
Ogólnie dostępny tutorial (http://www.fovegraphy.com/Content.php?l ... ge=Ionizer) jest tylko po angielsku i bazuje na jakiejś nie znanej mi zapalarce, a że mamy wspaniałe zapalarki produkcji polskiej, postanowiłem opisać w kilku krokrach jak wykonać pistolet antystatyczny na bazie zapalarki Ola :D

Krok 1. Kupujemy Olę

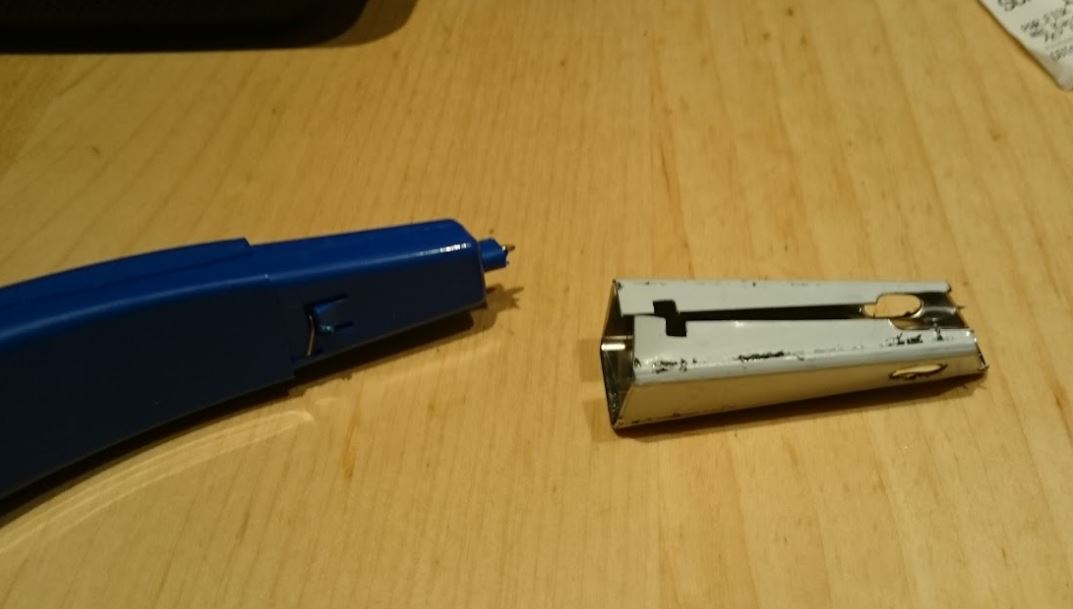

Krok 2. Ściągamy z Oli hełm


Krok 3. Rozkręcamy Olę

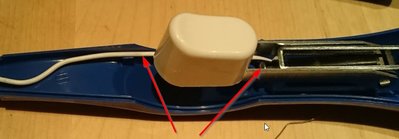

Krok 4. Usuwamy drucik uziemienia

Drucik usunięty:

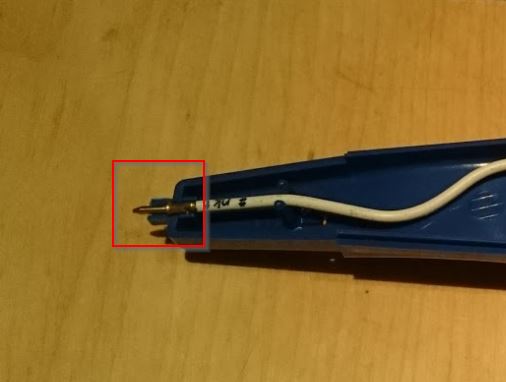

Krok 5. Usuwamy "grot" z przewodu

...i usunięty:
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.

Awatar użytkownika
darkman
Posty: 4527
Rejestracja: 02 paź 2015, 09:23
Gramofon: Cielęcina v.2.0
Lokalizacja: Topanga Corral

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: darkman » 02 lis 2016, 10:40

..ale co? Składamy, zakładamy chełm? Czy budujesz atmosferę na razie? :D
Uziomek wyciągamy czy odcinamy?
Bird & Miles Lives!
Sony PS-X60, Nuda Dual Mono MM-MC, Saba PSP 350, Cambridge Audio Azur 540p, Step-Up MC Sony HA-T10

Awatar użytkownika
klin
Posty: 1489
Rejestracja: 12 kwie 2014, 23:36
Gramofon: Thorens 125 MK II
Lokalizacja: Wrocław

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: klin » 02 lis 2016, 10:42

Krok 6. Do druta dolutowywujemy cienki drucik (u mnie nóżka opornika):


Krok 7. Skręcamy Olę

Przd skręceniem upewnijcie się, że przewód leci bokiem i przy naciskaniu przycisku nie poruszamy nim. Jeśli przycisk zapalarki słabo odbija to można jeszcze tą śrubkę pod przyciskiem dokręcić:


Krok 8. Lufa dla Oli

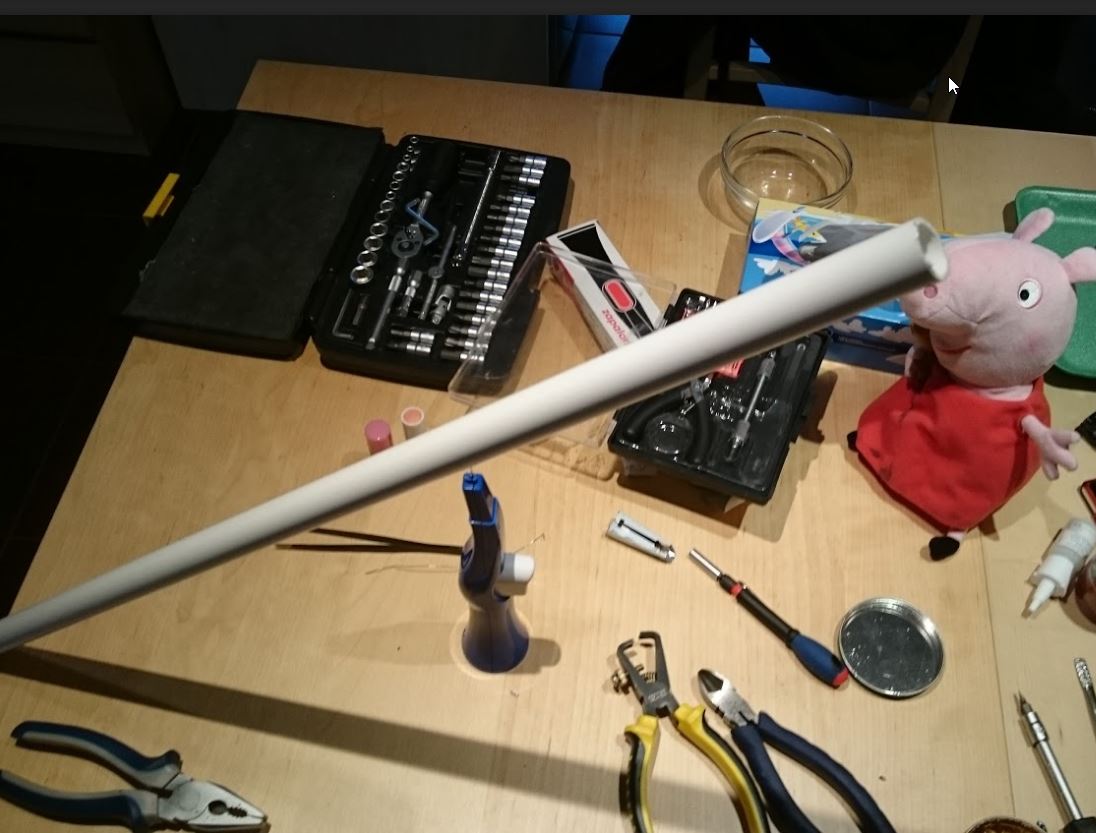

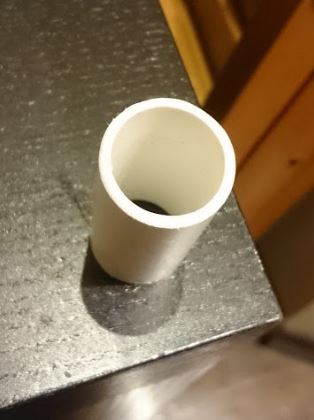

Żeby działo odpowiednio działało to musi mieć lufę. Za pierwszym razem robiłem lufę z rurki z pomadki do ust małżonki :D Teraz przypomniałem sobie, że po robieniu myjki została mi rurka o odpowiednik przekroju:



Krok 9 . Zamontowanie lufy na Oli
Lufę dokleiłem do reszty Oli za pomocą taśmy klejącej. Pewnie są lepsze sposoby ale ja już nie szukałem. I tak oto wygląda skończone działo antystatyczne:
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.

Awatar użytkownika
klin
Posty: 1489
Rejestracja: 12 kwie 2014, 23:36
Gramofon: Thorens 125 MK II
Lokalizacja: Wrocław

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: klin » 02 lis 2016, 10:46

darkman pisze:Źródło posta Uziomek wyciągamy czy odcinamy?

Próbowałem tego grota zerwać i raz mi się udało. Teraz jakoś nie chciał zejść więc go uciąłem.

Awatar użytkownika
zbyszek1982
Posty: 2579
Rejestracja: 31 gru 2012, 19:11
Gramofon: Braun PS500
Lokalizacja: Kraków

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: zbyszek1982 » 02 lis 2016, 11:07

Prosimy jeszcze o filmik demonstracyjny :)

Chyba sobie zrobię takie ustrojstwo, tylko muszę Świnkę Peppę od młodego pożyczyć.
Braun PS500 | CD4 | CSV13 | L60
Nagaoka MP110, Audio-Technica AT440mlb, Ortofon 2M Bronze

Awatar użytkownika
darkman
Posty: 4527
Rejestracja: 02 paź 2015, 09:23
Gramofon: Cielęcina v.2.0
Lokalizacja: Topanga Corral

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: darkman » 02 lis 2016, 11:18

No właśnie problem. Nie mam Peppy. (Co za obciach :? )
To lecę do żabki.. :D
Bird & Miles Lives!
Sony PS-X60, Nuda Dual Mono MM-MC, Saba PSP 350, Cambridge Audio Azur 540p, Step-Up MC Sony HA-T10

Awatar użytkownika
olsza84
Posty: 1105
Rejestracja: 09 lip 2015, 10:27
Gramofon: Dualis

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: olsza84 » 02 lis 2016, 11:20

klin pisze:Źródło posta Krok 9 . Zamontowanie lufy na Oli

Spora średnica tej "lufy"...biedna Ola... :lol:

Fajny tutorial. Dzięki.
Dual 721 / Shure V15 III L-M / Yamaha CR 820 /Sony CDP-7F / Braun LS 120
Dual 704 / Dual M20 E / NAD 160a /Philips CD-350 / Braun LS 120
Dual 1019, Dual 1019, Dual 1019, Dual 1218, Dual 1228, Dual 1229, Perpetuum Ebner 2020L

Awatar użytkownika
darkman
Posty: 4527
Rejestracja: 02 paź 2015, 09:23
Gramofon: Cielęcina v.2.0
Lokalizacja: Topanga Corral

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: darkman » 02 lis 2016, 11:22

klin, a chciałoby Ci się zmierzyć 'fi rułki' po wewnętrznej?
Bird & Miles Lives!
Sony PS-X60, Nuda Dual Mono MM-MC, Saba PSP 350, Cambridge Audio Azur 540p, Step-Up MC Sony HA-T10

Awatar użytkownika
klin
Posty: 1489
Rejestracja: 12 kwie 2014, 23:36
Gramofon: Thorens 125 MK II
Lokalizacja: Wrocław

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: klin » 02 lis 2016, 11:24

zbyszek1982 pisze:Źródło posta Prosimy jeszcze o filmik demonstracyjny

https://youtu.be/ctajzUcg8Jo

olsza84 pisze:Źródło posta Spora średnica tej "lufy"...biedna Ola...

Poprzednio zamontowałem cieńszą ale działa tak samo.

Awatar użytkownika
Cracker
Posty: 3771
Rejestracja: 29 gru 2012, 20:16

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: Cracker » 02 lis 2016, 11:28

A na wibrator się nie da przerobić ?
Just take those old records off the shelf
I'll sit and listen to 'em by myself
Today's music ain't got the same soul
I like that old time rock and roll

Awatar użytkownika
klin
Posty: 1489
Rejestracja: 12 kwie 2014, 23:36
Gramofon: Thorens 125 MK II
Lokalizacja: Wrocław

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: klin » 02 lis 2016, 11:34

Cracker pisze:Źródło posta A na wibrator się nie da przerobić ?

To już chyba tylko kwestia chęci i zdeterminowania :D

Awatar użytkownika
klin
Posty: 1489
Rejestracja: 12 kwie 2014, 23:36
Gramofon: Thorens 125 MK II
Lokalizacja: Wrocław

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: klin » 02 lis 2016, 12:43

darkman pisze:Źródło posta klin, a chciałoby Ci się zmierzyć 'fi rułki' po wewnętrznej?

To jest pół-calowa rurka z Leroya. W środku otwór ma jakieś 16mm średnicy.

Awatar użytkownika
Ramirez
Posty: 756
Rejestracja: 17 sty 2016, 14:21
Gramofon: Sony PS-4300
Lokalizacja: Dolny Śląsk

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: Ramirez » 02 lis 2016, 12:45

Ale gdzie wyrwać Olę?

Awatar użytkownika
zbyszek1982
Posty: 2579
Rejestracja: 31 gru 2012, 19:11
Gramofon: Braun PS500
Lokalizacja: Kraków

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: zbyszek1982 » 02 lis 2016, 12:46

Ile to trzeba tak popstrykać tą Olą przed odsłuchem?

klin pisze:Źródło posta To jest pół-calowa rurka z Leroya. W środku otwór ma jakieś 16mm średnicy.


Ta rurka jest zatem jak Tardis, większa w środku :)
Braun PS500 | CD4 | CSV13 | L60
Nagaoka MP110, Audio-Technica AT440mlb, Ortofon 2M Bronze

Awatar użytkownika
klin
Posty: 1489
Rejestracja: 12 kwie 2014, 23:36
Gramofon: Thorens 125 MK II
Lokalizacja: Wrocław

Re: [DIY] Pistolet antystatyczny z zapalarki Ola

Postautor: klin » 02 lis 2016, 12:54

Ramirez pisze:Źródło posta Ale gdzie wyrwać Olę?

Ja kupowałem na allegro.

zbyszek1982 pisze:Źródło posta Ile to trzeba tak popstrykać tą Olą przed odsłuchem?

Trzy, cztery razy i gramy.

zbyszek1982 pisze:Źródło posta Ta rurka jest zatem jak Tardis, większa w środku

Ja tam się na rurach nie znam :D
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
