Podłączenie do kolumn b&w matrix 2

#1

Post autor: rafikdm »

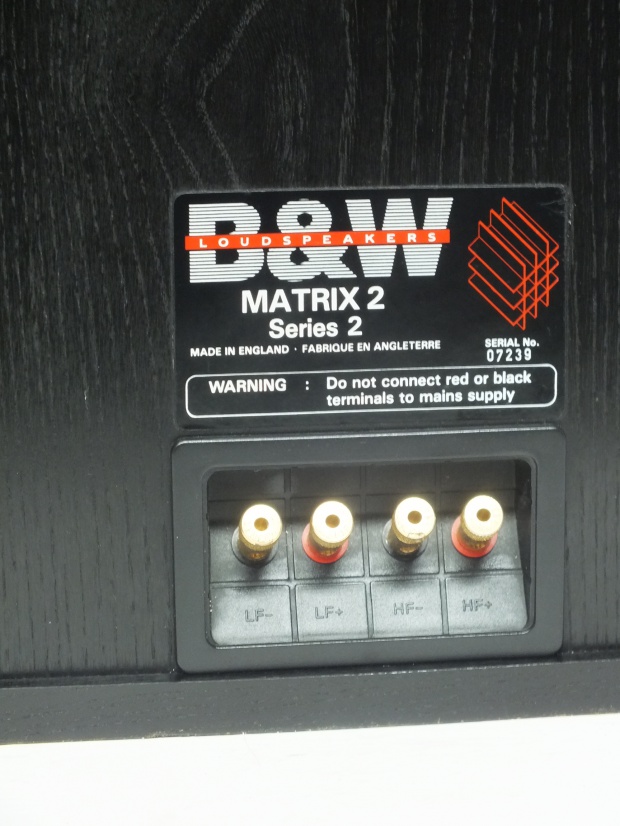

Proszę o pomoc przy podłączeniu kolumn
Gdzie plus a gdzie minus?

I czy bez problemu mogę podłączyć je pod wzmacniacz Philips FA 960 który obsługuje kolumny od 8-16ohm

Specyfikacja kolumn
Design: 3 way, 4th order,
twin-vented box design
* Frequency Response: 70Hz – 25,000Hz ±2dB free field
* Power Range: 40W – 150W into 8 ohms on unclipped program
* Sensitivity 88dB spl (2.83V 1m)
* Nominal Impedance 6.5 ohms
* Drivers: … 1” (25mm) metal dome Tweeter … 8” (200mm) bass/midrange driver with homopolymer polypropylene cone, 31mm voice coil on Kapton former, phenolic-bonded and heat cured
* Cabinet Dimensions:
Height: 23.6” (600mm)
Width: 10.2” (260mm)
Depth: 12.6” (320mm)
Załączniki
Sony PS-X65
AT- OC9MLII
MaCaBRiaa
Proton AA1150
Yamaha CX2
Dac (mod by Martynka)
Cyrus CDT
Toshiba SS-810

Proton D1200
Onkyo TX-4500
Arcam Alpha 5 Plus (mod by Martynka)
B&W Matrix 2 s2
Awatar użytkownika
Wojtek
Administrator
Posty: 41379
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Podłączenie do kolumn b&w matrix 2

#2

Post autor: Wojtek »

Z tego co wiem, bardzo fajne B&W :)
rafikdm pisze:Gdzie plus a gdzie minus?
Przecież jest wyraźnie napisane, nie wspominając już o kolorkach na terminalach :)

Te kolumny mają nominalną impedancję 6.5 ohm.
rafikdm pisze:wzmacniacz Philips FA 960 który obsługuje kolumny od 8-16ohm
To nie jest prawda. W rzeczywistości Philips radzi sobie z kolumnami od 4 ohm w górę (dla jednej pary). Limit 8-16 dotyczy napędzania dwóch par jednocześnie.

Wracając jednak do połączenia, przypuszczam że nie spotkałeś się dotąd z kolumną, która ma wyciągnięte terminale dla każdej z sekcji głośnikowych.
Tak jest właśnie w tym B&W. Jak podepniesz kable pod LF, napędzisz jedynie głośnik odpowiadający za niskie i średnie tony. HF napędza tweeter.

Co z tym fantem zrobić? Rozwiązań jest kilka.

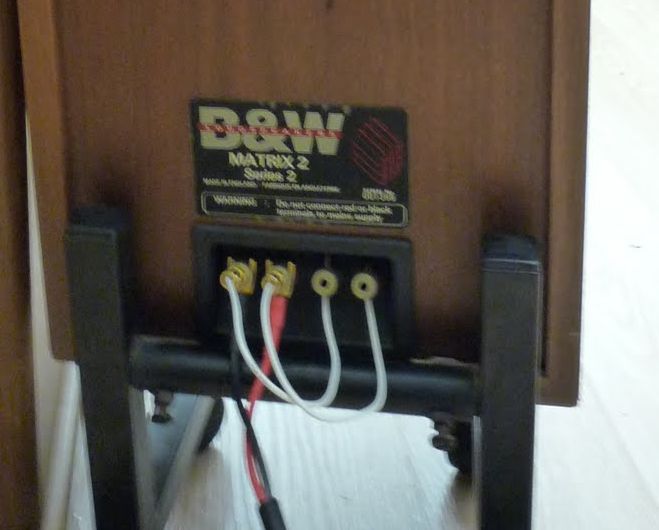

1) Podpiąć kable z wzmacniacza pod LF + dorzucić krótkie kabelki łączące terminale HF z LF.

Producent zwyczajowo fabrycznie dorzucał specjalne złączki ułatwiające połączenie. Zakładam że tych złączek nie masz, ale możesz je równie dobrze zastąpić właśnie krótkimi odcinkami kabla głośnikowego. W ten sposób prąd z wzmacniacza dojdzie do obydwu sekcji.

2) Pociągnąć 2 pary przewodów z wzmacniacza, wpiętych do tych samych terminali z tyłu wzmacniacza.

Czyli jedna para kolumn, ale przy zdwojonej ilości przewodów.

3) Pociągnąć 2 pary przewodów z wzmacniacza, wpiętych do oddzielnych terminali z tyłu wzmacniacza.

Czyli jedna para kolumn napędzana jakby w rzeczywistości były to 2 pary (A+B).

4) Napędzanie każdej z sekcji oddzielnym wzmacniaczem :morda:
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
rafikdm
Posty: 1159
Rejestracja: 14 lip 2013, 09:01
Gramofon: Sony ps x65c
Lokalizacja: Trójmiasto

Podłączenie do kolumn b&w matrix 2

#3

Post autor: rafikdm »

Ok rozumiem
Czy te krótkie kabelki mogą dotykać się z kablami głośnikowymi?
Sony PS-X65
AT- OC9MLII
MaCaBRiaa
Proton AA1150
Yamaha CX2
Dac (mod by Martynka)
Cyrus CDT
Toshiba SS-810

Proton D1200
Onkyo TX-4500
Arcam Alpha 5 Plus (mod by Martynka)
B&W Matrix 2 s2
Awatar użytkownika
Regsoft
Posty: 6366
Rejestracja: 05 wrz 2015, 17:20

Podłączenie do kolumn b&w matrix 2

#4

Post autor: Regsoft »

Musisz elektrycznie połączyć wszystkie plusy (oba zaciski na głośnikach i wzmacniacz) i minusy ...
Awatar użytkownika
Wojtek
Administrator
Posty: 41379
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Podłączenie do kolumn b&w matrix 2

#5

Post autor: Wojtek »

rafikdm pisze:Czy te krótkie kabelki mogą dotykać się z kablami głośnikowymi?
Tak.
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
rafikdm
Posty: 1159
Rejestracja: 14 lip 2013, 09:01
Gramofon: Sony ps x65c
Lokalizacja: Trójmiasto

Podłączenie do kolumn b&w matrix 2

#6

Post autor: rafikdm »

Dzięki
Sony PS-X65
AT- OC9MLII
MaCaBRiaa
Proton AA1150
Yamaha CX2
Dac (mod by Martynka)
Cyrus CDT
Toshiba SS-810

Proton D1200
Onkyo TX-4500
Arcam Alpha 5 Plus (mod by Martynka)
B&W Matrix 2 s2
Awatar użytkownika
Wojtek
Administrator
Posty: 41379
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Podłączenie do kolumn b&w matrix 2

#7

Post autor: Wojtek »

Jak już nabawisz się z wycinaniem kabli i wszystko popodpinasz to poproszę o jakąś recenzję tych kolumn w dziale nagłośnienia :morda:
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
rafikdm
Posty: 1159
Rejestracja: 14 lip 2013, 09:01
Gramofon: Sony ps x65c
Lokalizacja: Trójmiasto

Podłączenie do kolumn b&w matrix 2

#8

Post autor: rafikdm »

Ok
Tak będzie
Sony PS-X65
AT- OC9MLII
MaCaBRiaa
Proton AA1150
Yamaha CX2
Dac (mod by Martynka)
Cyrus CDT
Toshiba SS-810

Proton D1200
Onkyo TX-4500
Arcam Alpha 5 Plus (mod by Martynka)
B&W Matrix 2 s2
Awatar użytkownika
rafikdm
Posty: 1159
Rejestracja: 14 lip 2013, 09:01
Gramofon: Sony ps x65c
Lokalizacja: Trójmiasto

Podłączenie do kolumn b&w matrix 2

#9

Post autor: rafikdm »

Jeszcze jedno
W przypadku tych kolumn czym powinny być zakończone kable?
Sony PS-X65
AT- OC9MLII
MaCaBRiaa
Proton AA1150
Yamaha CX2
Dac (mod by Martynka)
Cyrus CDT
Toshiba SS-810

Proton D1200
Onkyo TX-4500
Arcam Alpha 5 Plus (mod by Martynka)
B&W Matrix 2 s2
Awatar użytkownika
Wojtek
Administrator
Posty: 41379
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Podłączenie do kolumn b&w matrix 2

#10

Post autor: Wojtek »

Drutem?
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
rafikdm
Posty: 1159
Rejestracja: 14 lip 2013, 09:01
Gramofon: Sony ps x65c
Lokalizacja: Trójmiasto

Podłączenie do kolumn b&w matrix 2

#11

Post autor: rafikdm »

Sam kabel wchodzi do zacisku?
Czy coś takiego jak widełki itp.?
Sony PS-X65
AT- OC9MLII
MaCaBRiaa
Proton AA1150
Yamaha CX2
Dac (mod by Martynka)
Cyrus CDT
Toshiba SS-810

Proton D1200
Onkyo TX-4500
Arcam Alpha 5 Plus (mod by Martynka)
B&W Matrix 2 s2
Awatar użytkownika
Wojtek
Administrator
Posty: 41379
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Podłączenie do kolumn b&w matrix 2

#12

Post autor: Wojtek »

Tak. Widełki czy wtyki bananowe to tylko ładne opakowanie/przewodnik gołego druta przewodu głośnikowego :)
To dotyczy większości kolumn.
Tubylcza wredota, tudzież insza kanalia
http://www.winyl.net/viewtopic.php?f=6&t=6268
Awatar użytkownika
rafikdm
Posty: 1159
Rejestracja: 14 lip 2013, 09:01
Gramofon: Sony ps x65c
Lokalizacja: Trójmiasto

Podłączenie do kolumn b&w matrix 2

#13

Post autor: rafikdm »

Ok
To zostawiam same kable
Sony PS-X65
AT- OC9MLII
MaCaBRiaa
Proton AA1150
Yamaha CX2
Dac (mod by Martynka)
Cyrus CDT
Toshiba SS-810

Proton D1200
Onkyo TX-4500
Arcam Alpha 5 Plus (mod by Martynka)
B&W Matrix 2 s2
Awatar użytkownika
rafikdm
Posty: 1159
Rejestracja: 14 lip 2013, 09:01
Gramofon: Sony ps x65c
Lokalizacja: Trójmiasto

Podłączenie do kolumn b&w matrix 2

#14

Post autor: rafikdm »

Jednak muszę coś kupić

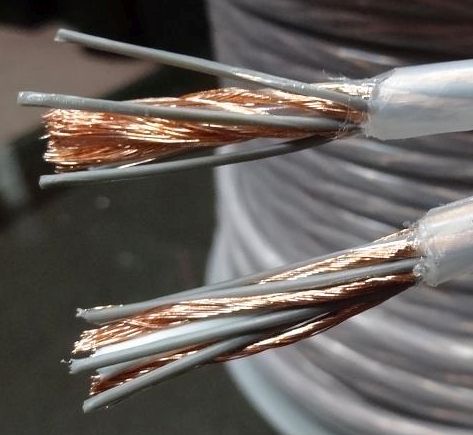

Przyszedł kabel i nie dam rady zamontować bez końcówki
Co mam kupić do tych kolumn widełki czy wtyki bananowe?

No i co od strony wzmacniacza ?

I jeszcze jedno jak to zmontować
Rozumiem że tą szarą obwódkę też mam zdjąć?
Załączniki
Sony PS-X65
AT- OC9MLII
MaCaBRiaa
Proton AA1150
Yamaha CX2
Dac (mod by Martynka)
Cyrus CDT
Toshiba SS-810

Proton D1200
Onkyo TX-4500
Arcam Alpha 5 Plus (mod by Martynka)
B&W Matrix 2 s2
Awatar użytkownika
Wojtek
Administrator
Posty: 41379
Rejestracja: 02 lut 2009, 02:59
Lokalizacja: Warszawa
Kontakt:

Podłączenie do kolumn b&w matrix 2

#15

Post autor: Wojtek »

rafikdm pisze:Przyszedł kabel i nie dam rady zamontować bez końcówki
Dlaczego? Za grube? Jaki to przekrój?
rafikdm pisze:No i co od strony wzmacniacza ?
To samo. Gołe druty. Chyba że tak jak powyżej, kupiłeś zbyt gruby przekrój. Wtedy siłą rzeczy wtyki bananowe. Chyba wejdą w tego Philipsa.
rafikdm pisze:Rozumiem że tą szarą obwódkę też mam zdjąć?
Tak. Na końcach ma zostać goły drut. Powtarzam to już któryś raz :)
