Kabel DIN -> RCA od ramienia - uziemienie ekranów

[Biogon]

Chciałbym skonsultować z Wami czy lutuję kabel we właściwy sposób.

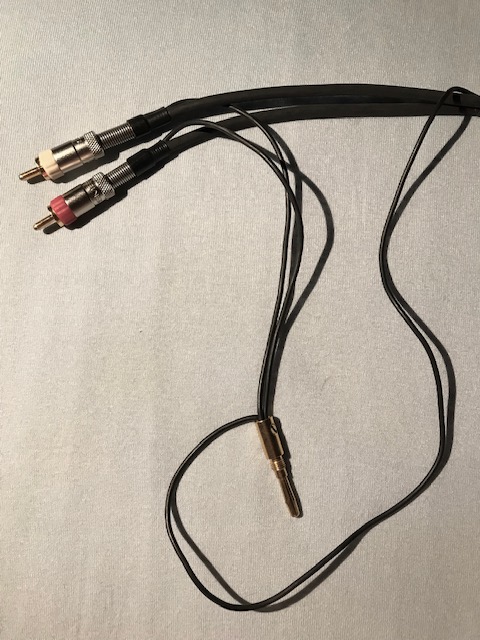

Od strony ramienia lutuję DIN według wzoru jak poniżej. Oddzielny kabelek uziemienia do środkowego pinu.
Ekrany obu kabli nie podłączone!

Z drugiej strony jest RCA, wiadomo jak. Ekrany obu kabli łączę z kabelkiem uziemienia i wyprowadzam
jako jeden kabel uziemienia.

TAK?

[Myszor]

Wg mnie jest git.

[exe000]

Hej, podłączę się pod temat. Czy wiecie gdzie można zakupić wtyczki i gniazda DIN porządnej jakości? Muszę dolutować gniazdo do swojego DIY kabla phono, bo w nowym gramofonie można wymienić latwo kabel który jest od strony ramienia podłączony złączem DIN. Znalazłem jeszcze gdzieś w sieci, że to gniazdo to DIN (JIS). Nie wiem co oznacza JIS, zwykły DIN? Gramofon Kenwood KD 550.

[Wojtek]

JIS = Japan Industrial Standard
czyli taki odpowiednik niemieckiego DIN, tyle że na Japonię

[pan_winyl]

ja tam w ogóle mocno zastanawiam się czy nie iść w drugą stronę tzn. wymiany rca na din we wzmacniaczu- ew. kupieniu ampli ze złaczami din. Dużo to to wygodniejsze było /jest. Co przemawia za wymianą?

[cobra]

Na moje oko to tych przewodów jest za dużo.

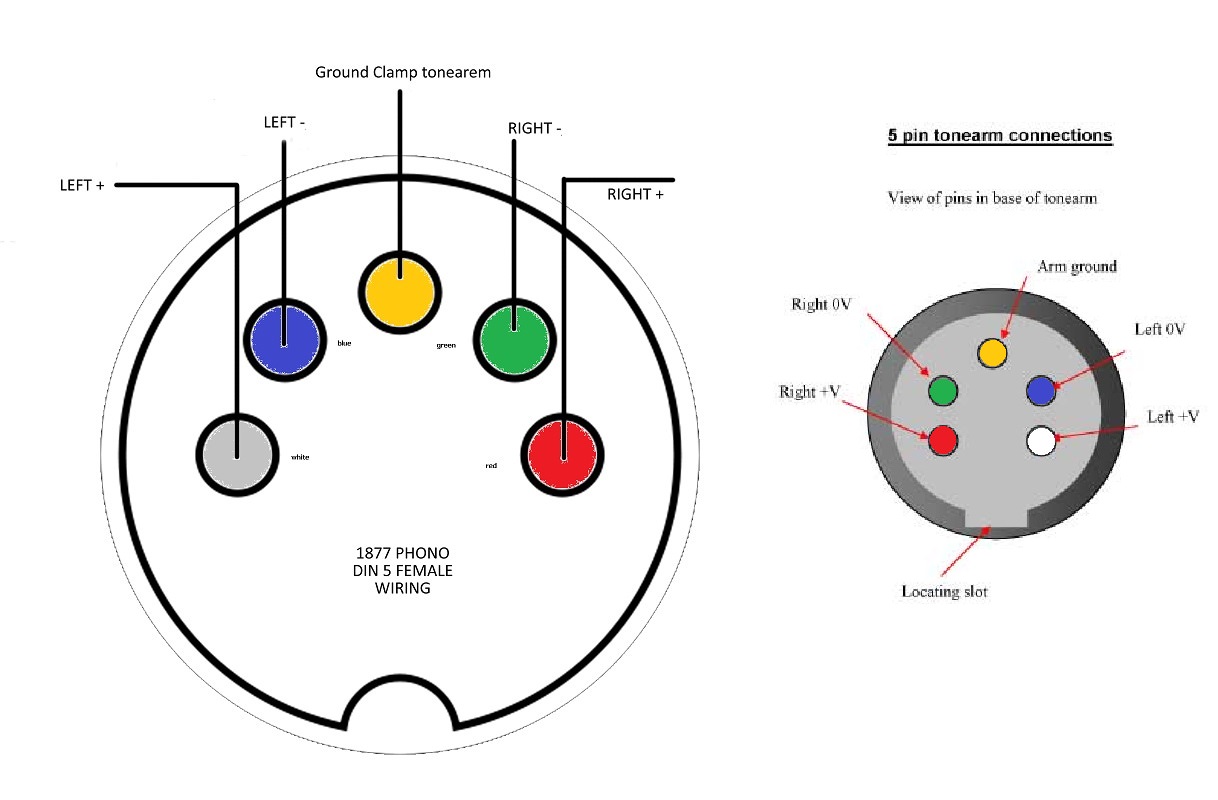

Jest przewód masowy ramienia (żółty na wtyku DIN), oraz masy kanałów (zielony i niebieski na DIN).
Czy zielony i niebieski są podłączone do mas wtyków RCA? Jeśli tak, to mamy pętle masy.
Nie powinno być przewodów łączących masy RCA z bananem.
Ja tak to widzę

[Biogon]

Czy zielony i niebieski są podłączone do mas wtyków RCA?

Nie. To są wtyki SME. Mają oddzielone masy kanałów od masy wtyków.
