Zmiana okablowania DUAL 621

[Reymont]

Reymont Ty te przewody zmieniasz w Technicsie? Co do przewodu, to pewnie trzeba będzie kroplą kleju zabezpieczyć koniec oplotu, bo inaczej faktycznie może się pruć.

Tak w 1710mk2. Dobra pomysła z klejem, bo opalenie tu chyba nic nie da, ale klej też muszę jakiś sensowny użyć...

Czy nie powinno się zabezpieczyć jakoś miejsca gdzie przewody wychodzą z ramienia? Na skutek ruchu zarówno oplot jak i ta emalia izolacyjna mogą się przetrzeć i wtedy kibel.

[chudy_b]

No to jak to zrobisz, to opisz procedurę. W Technicsie chyba nie bedzie tak łatwo jak w DUALu. Coś czuję, że trzeba będzie zdemontować ramię z łożysk. No chyba, ze faktycznie starymi kablami wciągnąc nowe.

Klej to najlepiej bardzo oszczędnie kropelka lub inny cyjanoakryl. Co do przetarcia oplotu, to chyba za wiele nie da się zrobić. Klej za bardzo to usztywni.

[Reymont]

Pewnie w przyszłym tygodniu będę to robił. Jak tylko uda mi się skończyć to dam znać + opiszę co i jak.

[zbyszek1982]

Szkoda, że nie pomyślałem o tej licy wcześniej. Oszczędził bym sobie kilku godzin spędzonych na wpychaniu gotowych skręconych przewodów w koszulki teflonowe.

[szy_a]

Moim zdaniem nie trzeba zabezpieczać bawełny klejem bo przy lutowaniu a już sam to zrobiłem kalafonia utwrdza końcówkę lutowania wiec nic się nie rozwarstwia.
Ja nie użyłem bawełny lecz przędzy poliestrowej celowo bo poliester się topi się przy temperaturze lutowania i jest dużo cieńszy i bardziej elastyczny. Bawełna się raczej nie spali przy lutowaniu wiec powinna być bardziej kłopotliwa.
Co do przecierania to sam nie wiem.

[Reymont]

wpychaniu gotowych skręconych przewodów w koszulki teflonowe.

Czy to te słynne koszulki termokurczliwe? Czy masz je na całej długości przewodów?

[chudy_b]

zrobiłem kalafonia utwrdza końcówkę lutowania

No raczej cyna.
Nam chodzi o zabezpieczenie bawełnianego oplotu, a nie drutów przed rozplataniem.

[szy_a]

Kalafa moim zdaniem i tak to sklei. No ale jak się ktoś uprze to może zakleić dodatkowo klejem.

[zbyszek1982]

Czy to te słynne koszulki termokurczliwe? Czy masz je na całej długości przewodów?

Nie, to jest normalna izolacja do przewodów o średnicy 0,5 mm. Taka jak tu: http://www.sklep.monster.pl/KOSZULKA-IZ ... 8563).aspx

To jest dosyć sztywne, nie nadaje się do wnętrza ramienia. U siebie założyłem to na odcinku od podstawy ramienia, gdzie przewody wychodzą z ramienia, do wtyczki sygnałowej.

[szy_a]

No i jednak kręciłem od nowa. Ramię z 25-cioma żyłami w jednym kabelku miało problem.
Nowe mają 12 żył - uzyskałem fajny dźwięk i ramie nie ma kłopotu z oporami. Grubość żyły 0,05 mm

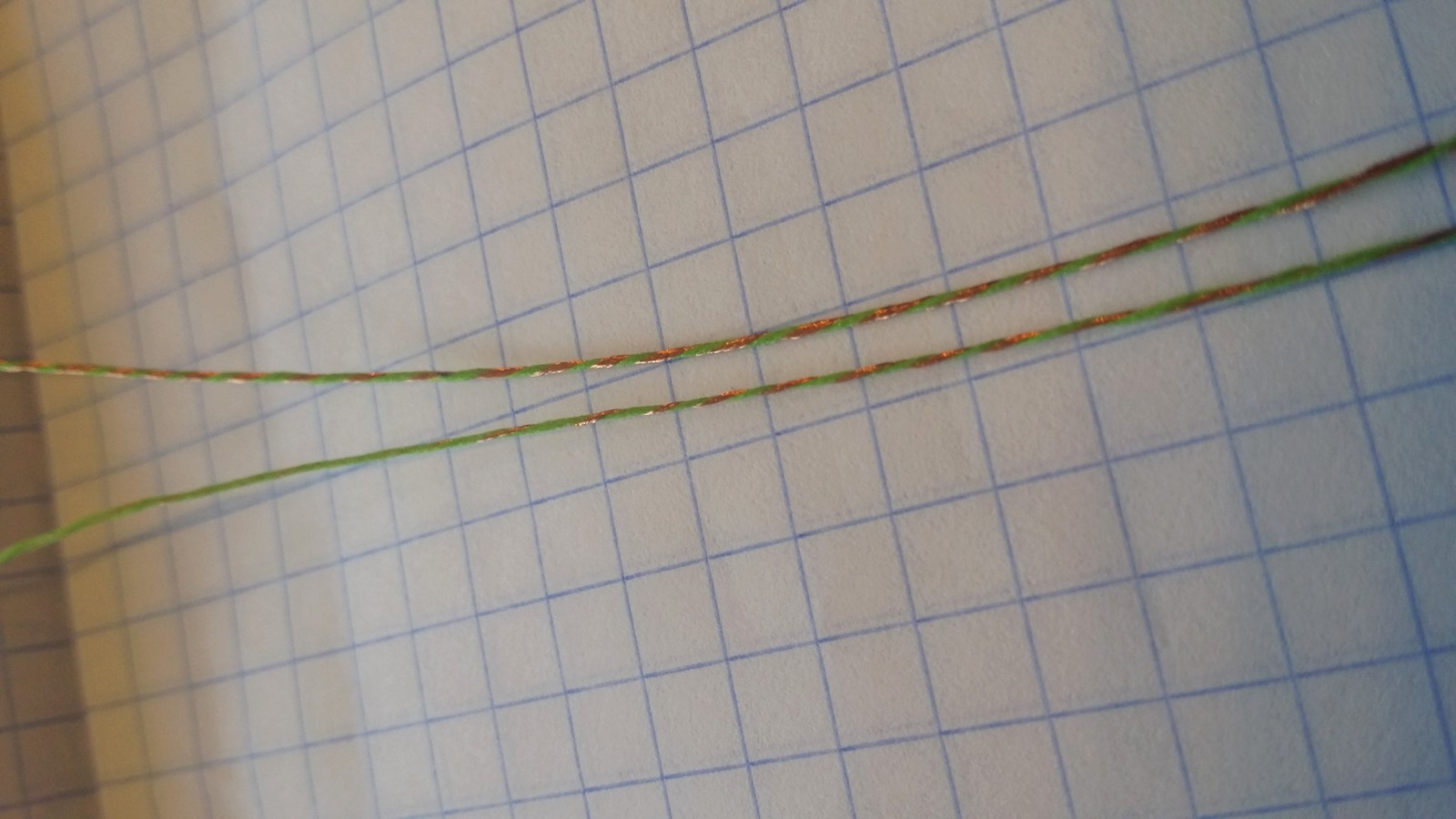

W załączeniu porównanie kabelków.

Tak odchodząc od tematu...
Co polecacie do na smarowania mechanizmu gramka?

[Wojtek]

Tak odchodząc od tematu...
Co polecacie do na smarowania mechanizmu gramka?

Proszę nie ciągnijmy w tym wątku coraz większego off-topu.
W między czasie już się przecież przepoczwarzył w wątek zbiorczy dotyczący wymiany przewodów w ramieniu
http://www.winyl.net/viewtopic.php?f=11&t=5355

[szy_a]

Racja. Dużo jest na forum co do smarów wiec proszę nie odpowiadać.

Co do przeistoczenia to myślę że w dobrym miejscu tzn okablowanie.

[Wojtek]

Co do przeistoczenia to myślę że w dobrym miejscu tzn okablowanie.

To nie problem. Zmienię tytuł wątku albo coś poprzestawiam i będzie OK.

[szy_a]

No to fajnie. Najważniejsze żeby wszyscy, którzy przewidują wymianę przestali się bać a reszta pójdzie sprawnie i szybko.

Jeszcze jedna uwaga.
Należy pamiętać, żeby nie usuwać z rurki ramienia starych przewodów tylko łączyć przed wyciągnieciem z nowymi - strasznie przyspiesza i ułatwia całość operacji przeciągnięcia.

[Reymont]

Doszła zamówiona lica 7x0,07mm i powiem, że obiecująco wygląda. Sztywność ciut mniejsza, ale bardzo zbliżona do oryginalnych Technicsowych kabelków z ramienia.

Należy pamiętać, żeby nie usuwać z rurki ramienia starych przewodów tylko łączyć przed wyciągnieciem z nowymi - strasznie przyspiesza i ułatwia całość operacji przeciągnięcia.

Tak, ale jak już ktoś nieopatrznie wyciągnął to nie wszystko stracone. Przez otwór w ramieniu można wprowadzić żyłkę z nanizanymi kilkoma malutkimi ciężarkami wędkarskimi, ramie skierować w dół, przeciągnąć żyłkę. Następnie z drugiej strony podwiązać nowy kabelek i mamy to samo bez lutowania
