Wkładki - co żyje w środku

[2N3055]

Witam.
O dłuższego czasu zastanawiałem się jak zbudowana jest w środku wkładka gramofonowa.

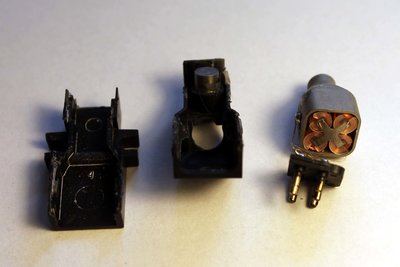

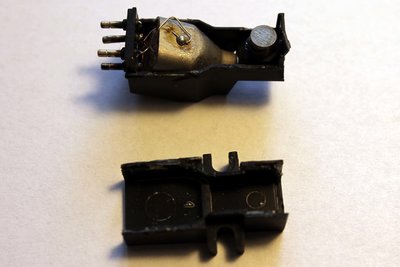

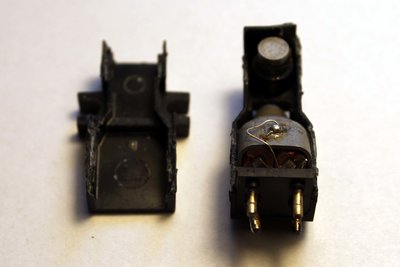

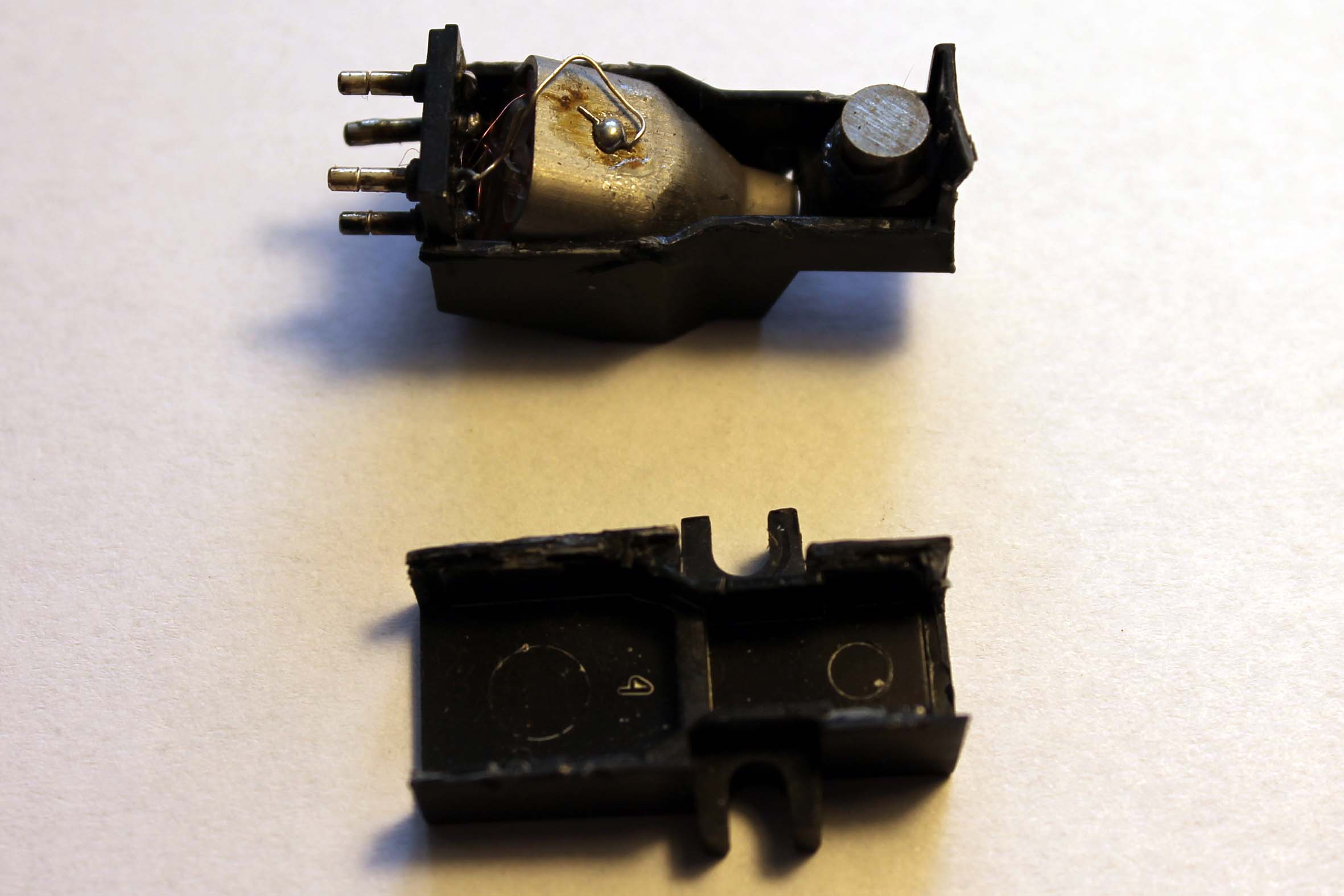

Teraz wiem. MF. Dla ciekawych załączam zdjęcia.

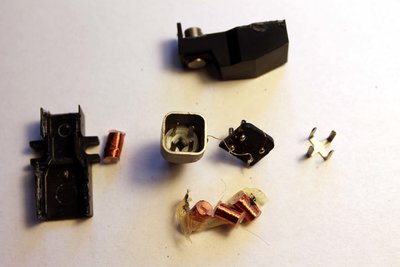

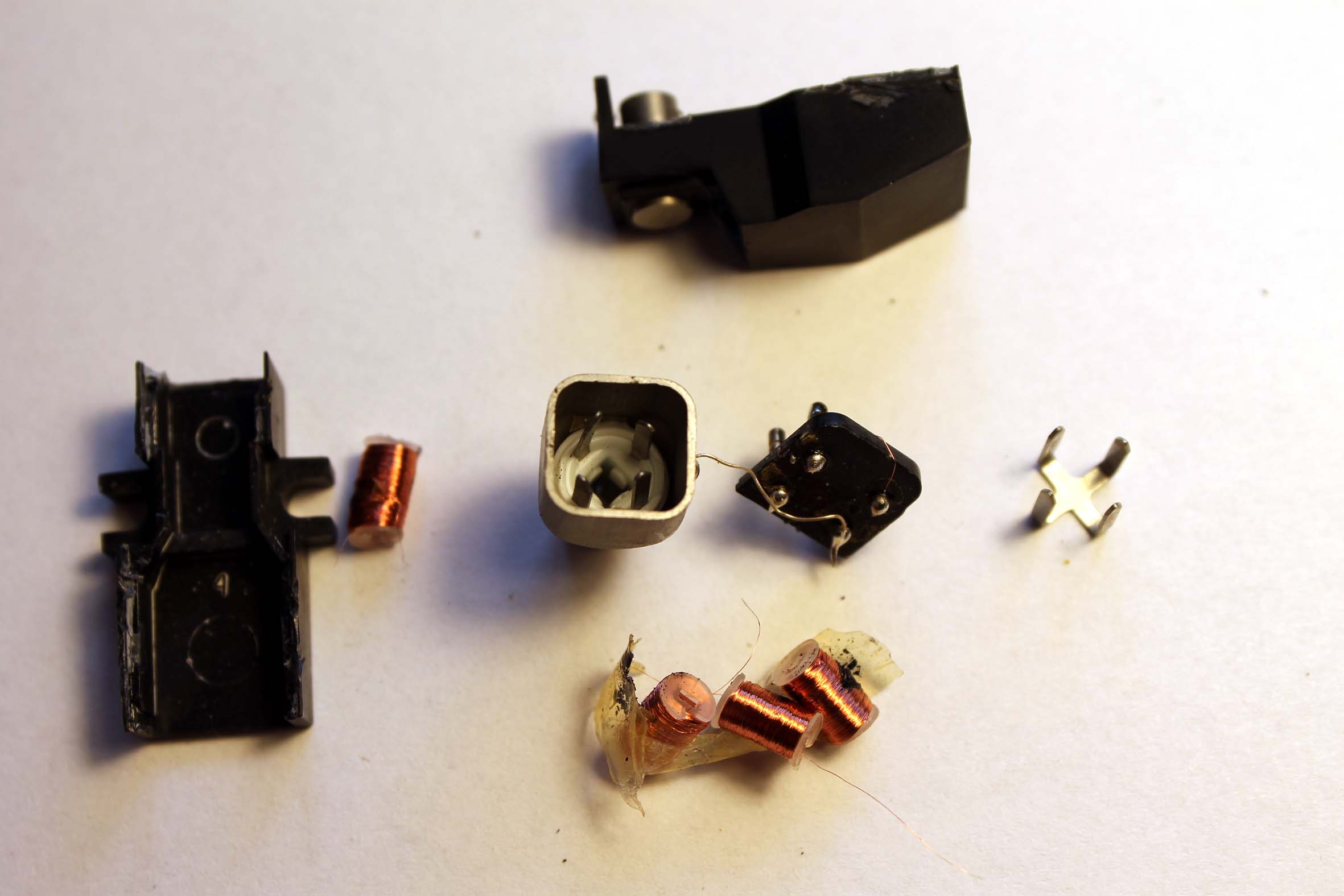

Co ciekawe. Masa obudowy podłączona jest do GR. Po dwie cewki w szeregu, które nie wiem bo mi się rozleciało.

[zbyszek1982]

To akurat wkładka typu MI

[2N3055]

To akurat wkładka typu MI

A co to za cholera ?

[caveas]

Dla użytkownika żadna. Daje podobny poziom sygnału i wymaga standardowego wejścia phono
MM z ruchomym magnesem - magnetoelektryczna
MI z ruchomym żelazem - kotwicą - elektromagnetyczna.
Troszkę elektroakustyki:
http://www.eletel.p.lodz.pl/Bujacz/Akus ... tyczne.pdf
Co prawda wykładzik nie obejmuje on przetworników gramofonowych ale zasada działania jest identyczna.
Na koniec pytanko na zrozumienie tematu:
Jaki typ prezentuje przetwornika tu przystawka gitarowa?

[2N3055]

Akurat z elektrotechniki miałem piątkę. Chodzi mi bardziej o nazewnictwo. Dotychczas spotykałem się z podziałem MM - Moving Magnet oraz MC - Moving Coil. Odpowiednio: ruchomy magnes / ruchoma cewka. Prawie nikt nie używa określenia MI.
Wkładkę rozebrałem gdyż byłem ciekawy jak oni to zbudowali (fizyczne ulokowanie elementów).
Co do pytania - czy nie powinno brzmieć : Jaki typ przetwornika prezentuje przystawka gitarowa?
Odpowiedź - nie wiem jeszcze nie rozebrałem. Internet podpowiada elektromagnetyczny ale czy to prawda ?

[caveas]

Się zgadza - ruchoma kotwica - w tym wypadku struna czyli elektromagnetyczny.
Coś mnie bierze ostatnio na styl przestawny typu bizantyjskiego.

[caveas]

BTW: 2N3055 przy radiatorze zanurzonym w ciekłym azocie potrafił (jeśli przeżył mrożenie ) wydzielić do 600W mocy traconej w kolektorze.
Żródło: CBK na Ordona.

[darkman]

Co do pytania - czy nie powinno brzmieć : Jaki typ przetwornika prezentuje przystawka gitarowa?

No well, po prawdzie to "Jakie typy", bo jest ich kilka. Główny podział jest inny, a istota tkwi w cewkach włącznie z metodą i materiałem do ich nawijania.

[caveas]

Szkoda, że dalej motają cewki 11letnie dziewice w świetle księżyca...
A tak poważniej to odchodząca technika magnetofonów kasetowych zaowocowała na koniec głowicami magnetorezystywnymi, hallatronowymi i jakimiś cienkowarstwowymi (technika stosowana w streammerach). Niestety zafascynowany rodzącą się techniką cyfrową nie zainteresowałem się.
Nic nie słyszałem o zastosowaniu innych przetworników niż MM, MI , MC i piezaków .

[2N3055]

BTW: 2N3055 przy radiatorze zanurzonym w ciekłym azocie potrafił (jeśli przeżył mrożenie ) wydzielić do 600W mocy traconej w kolektorze.
Żródło: CBK na Ordona.

No chyba nie zamierza mnie Pan maczać w ciekłym azocie ...
Brrr...

[2N3055]

Nic nie słyszałem o zastosowaniu innych przetworników niż MM, MI , MC i piezaków .

No dobra ale dalej nie wiem cóż to jest owe MI. Panowie naprowadźcie choć troszkę.
P.S. Ciekawe tony kontrolne (są rosnące i malejące f ) tutaj => http://realmofexcursion.com/downloads.htm

[andre]

Mam wkładkę MI - Osawa

[2N3055]

Mam wkładkę MI - Osawa

Czy to nazwa modelu czy typu wkładki ?
Może Pan podać szczegóły ? Zdjęcie / co napisali na wkładce.
Ewentualnie rozebrać na czynniki pierwsze / sfotografować / dać na forum ?
P.S. no i kapitalny odcinek Sondy śp. Kamińskiego i Kurka => https://www.youtube.com/watch?v=Fc94ZxvOl2Y

[andre]

Rozebrać taaaaką wkładkę???? Podobna w budowie do MF-ki .
https://www.thakker.eu/en/pickup/osawa- ... ge/a-5147/

[darkman]

Szkoda, że dalej motają cewki 11letnie dziewice w świetle księżyca...

Ale ja panią Abigail Ybarra miałem na myśli, legenda było nie było i najsłynniejsza nawijaczka świata. Już na emeryturze obecnie.

nazwa modelu czy typu wkładki ?

Mi typ
Osawa nazwa producenta
