Luxor Skantic 9304

filippo · Post autor: **filippo** » 09 mar 2016, 22:22

Poszukuję informacji na temat Gramofonu - Luxor Skantic Professional 9304
Jedyne co udało mi się odnaleźć to specyfikacja (http://www.swedala.se/luxor/luxor_bg2d6.pdf)
Oraz jakieś szczątkowe informacje o tym że firma ta produkowała kiedyś szafy grające.
Chciałbym wiedzieć czy jest to już jakiś lepszy sprzęt czy jakiś taki szwedzki wynalazek którym nie warto sobie zawracać głowy?

Post autor: **Wojtek** » 10 mar 2016, 11:05

Szczerze mówiąc wygląda to bardziej na produkt japoński (CEC, Micro Seiki, itd.) niż szwedzki, ale to tylko takie moje przypuszczenie.

Wydaje się być spoko gramofonem paskowym

filippo · Post autor: **filippo** » 12 mar 2016, 09:22

Firma jest ewidentnie szwedzka ale jak już zdążyłem się zorientować może być tak że Szwedzi dali tylko swoje loga.
Jesteś w stanie oszacować, choćby w przybliżeniu ile sprawny egzemplarz może być warty?

Post autor: **Wojtek** » 12 mar 2016, 14:25

filippo pisze:irma jest ewidentnie szwedzka ale jak już zdążyłem się zorientować może być tak że Szwedzi dali tylko swoje loga.

W tym wypadku, jest to prawdopodobne, ale też nie mam konkretnego dowodu na to.

filippo pisze:Jesteś w stanie oszacować, choćby w przybliżeniu ile sprawny egzemplarz może być warty?

Nie, tym bardziej że nie wiem w jakim celu miałbym to robić

filippo · Post autor: **filippo** » 13 mar 2016, 18:21

Wojtek pisze: nie mam konkretnego dowodu na to.

Oto co znalazłem, ale nic na temat kooperantów nie ma.
- https://sv.wikipedia.org/wiki/Luxor_%28f%C3%B6retag%29
- http://www.swedala.se/luxor.html - pdf'y do wszystkiego co wyprodukowali

filippo · Post autor: **filippo** » 24 mar 2016, 01:49

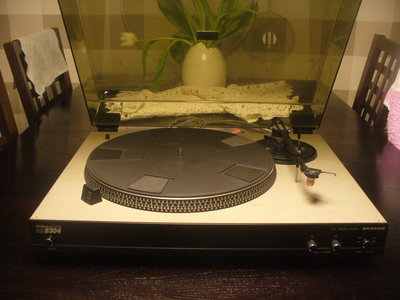

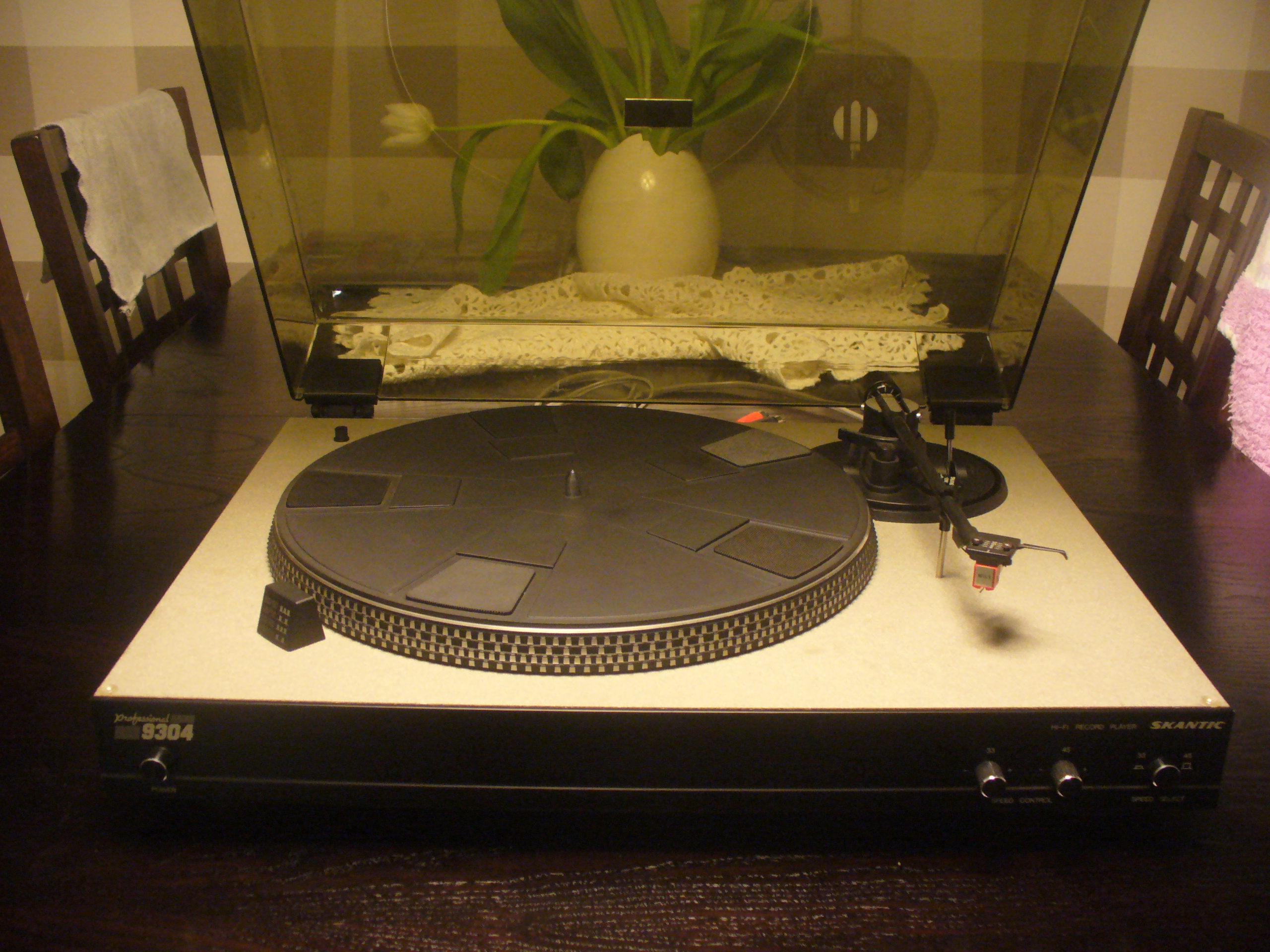

Jakby się kto pytał to jestem już w posiadaniu tego rzadkiego sprzętu.
Firma Luxor nie istnieje od 31 lat - w 1985 roku została przejęta przez Nokię a później sama fabryka ze szwedzkiej miejscowości Motala trafiła nawet w ręce jakiejś tureckiej firmy.

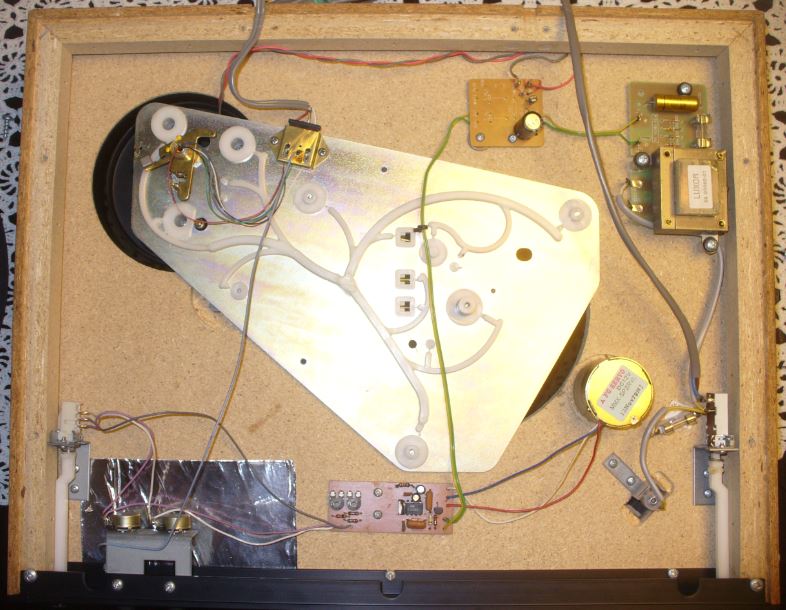

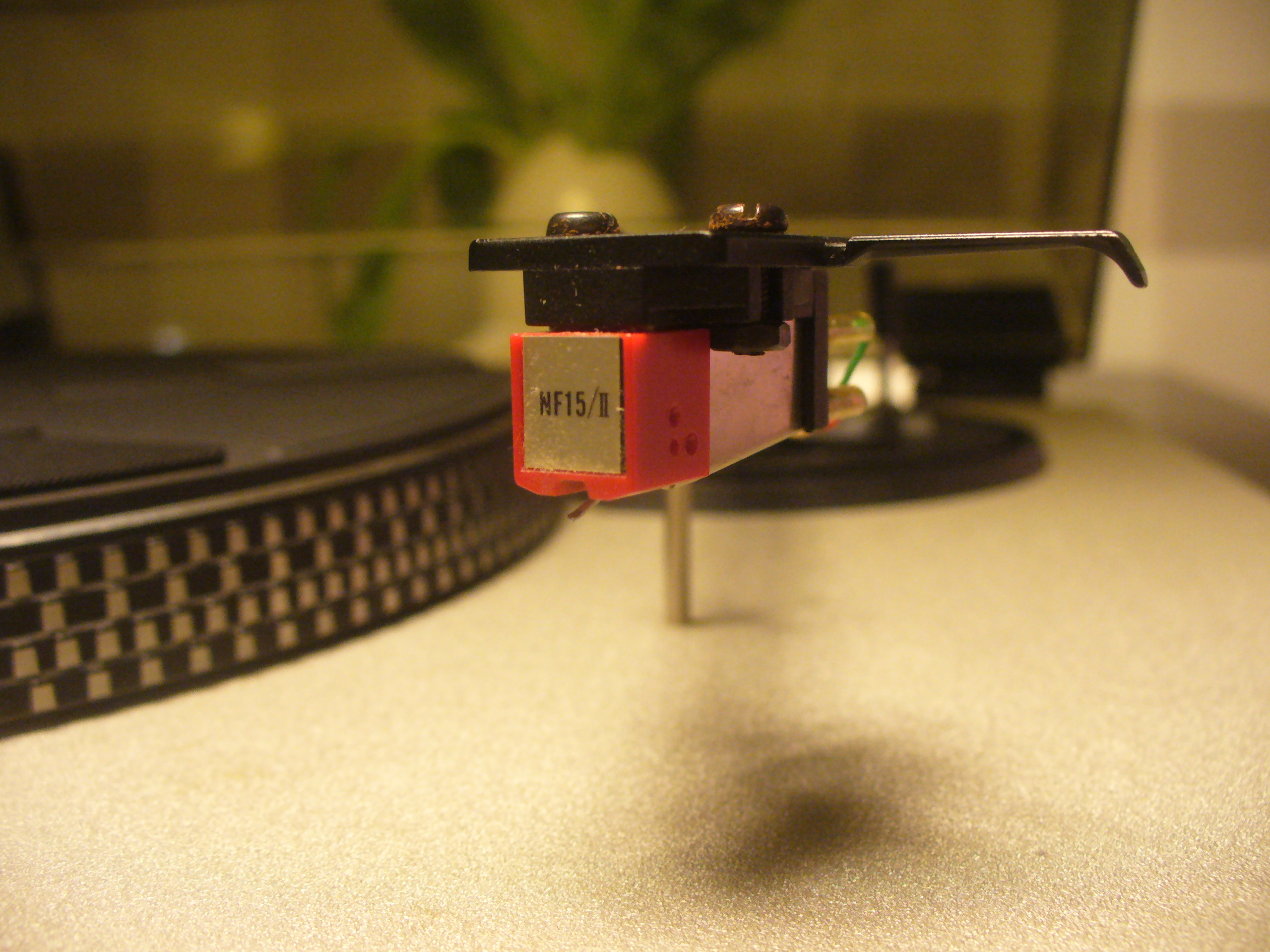

Jest to gramofon manualny z napędem paskowym. Silnik FG SERVO ma naklejkę z datą 13 NOV 1979 więc gramofon jest przypuszczalnie z tego okresu. Obecnie zamontowana igła to Ortofon NF 15/II.

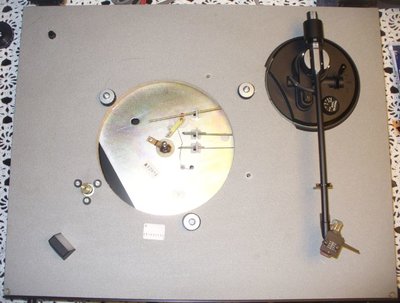

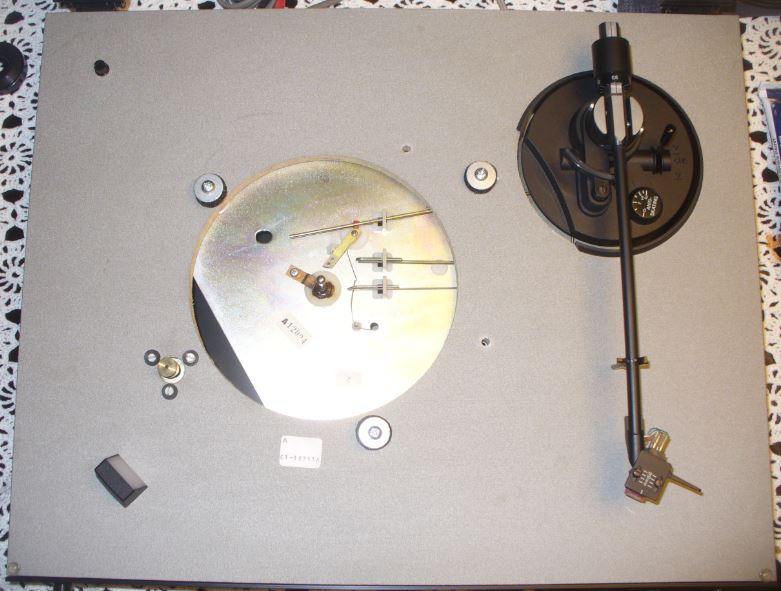

Zdjęcia:

filippo · Post autor: **filippo** » 17 kwie 2016, 22:28

Zamierzam wymienić kabel sygnałowy bo, jest trochę za krótki, jest dość cienki i ma bardzo kiepskie końcówki RCA

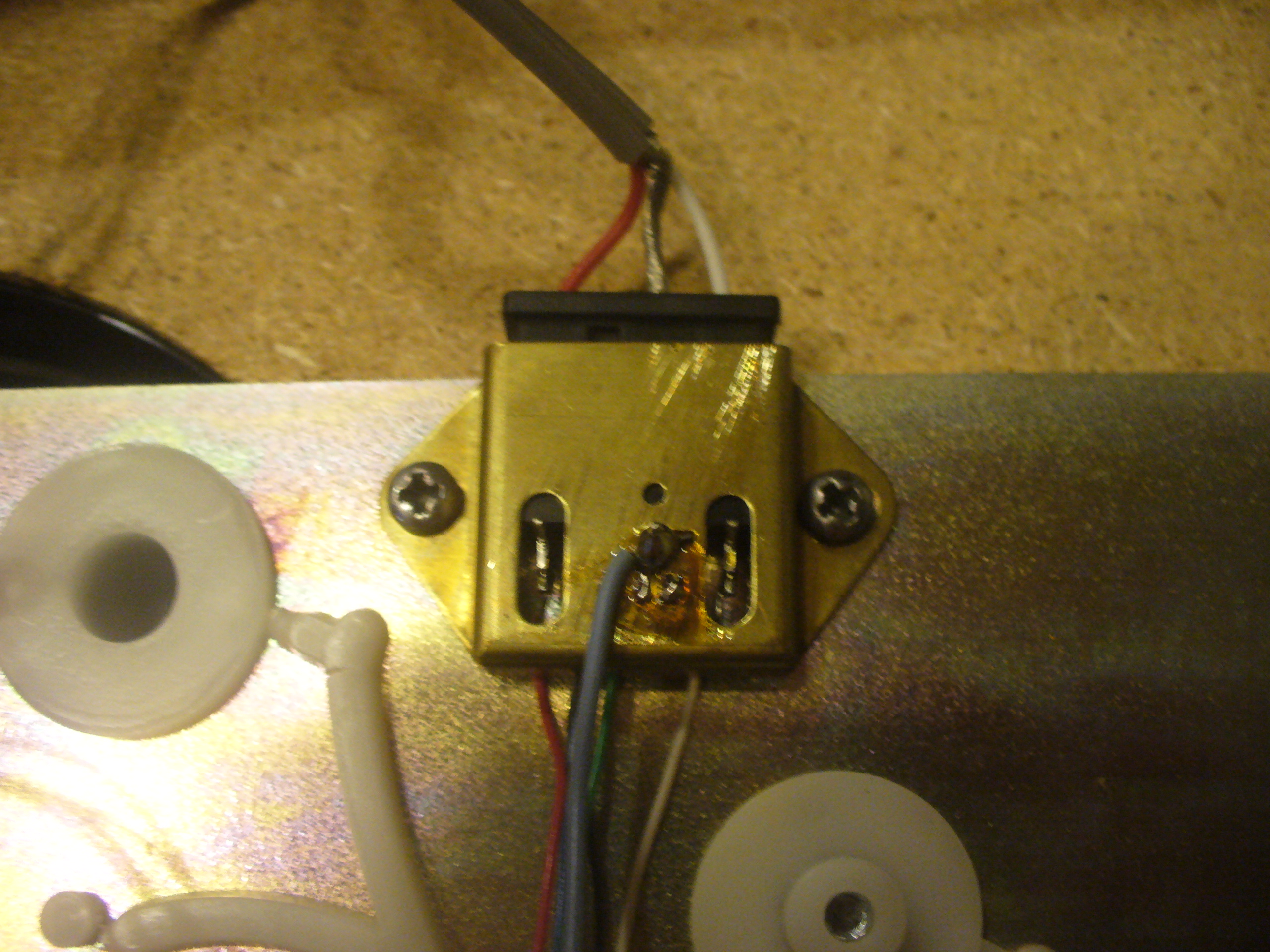

Jak widać na załączonym obrazku masa jest zmostkowana w takiej oto wtyczce i zastanawiam się czy skoro nic nie brumi, to czy jest sens wyciągania jej osobno? Drugie pytanie to czy połączyć to ze sobą bezpośrednio czy zachować tę wtyczkę?

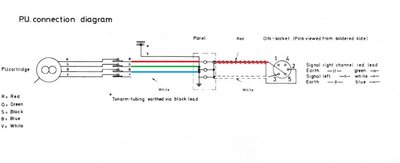

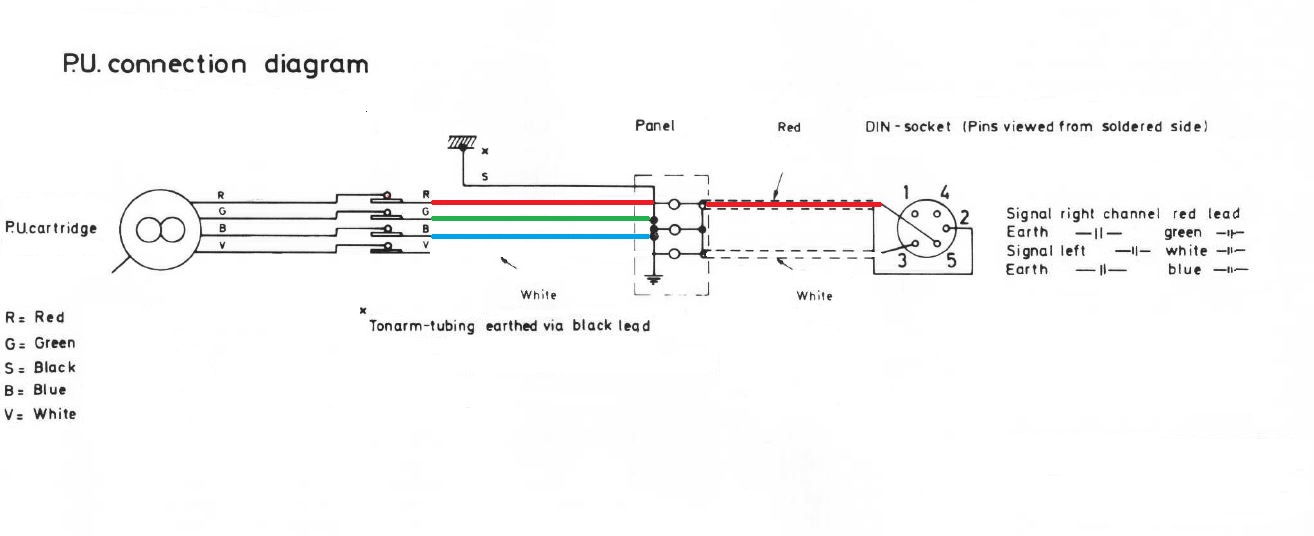

Oryginalnie w gramofonie było DIN5 jak wskazuje na to fabryczny (choć przeze mnie stuningowany) schemat, więc dlatego to mostkowanie.

Post autor: **Wojtek** » 18 kwie 2016, 10:20

jest trochę za krótki

Co to znaczy i jak długi chciałbyś mieć?

to czy jest sens wyciągania jej osobno?

Jest.

filippo · Post autor: **filippo** » 18 kwie 2016, 11:43

Wojtek pisze:Co to znaczy i jak długi chciałbyś mieć?

Obecnie ma 1,15m i wiem, że im krótszy tym lepiej ale brakuje mi, w obecnym ustawieniu całości, około 20cm czyli zamierzałem zrobić około 1,5m.

Wojtek pisze:Jest.

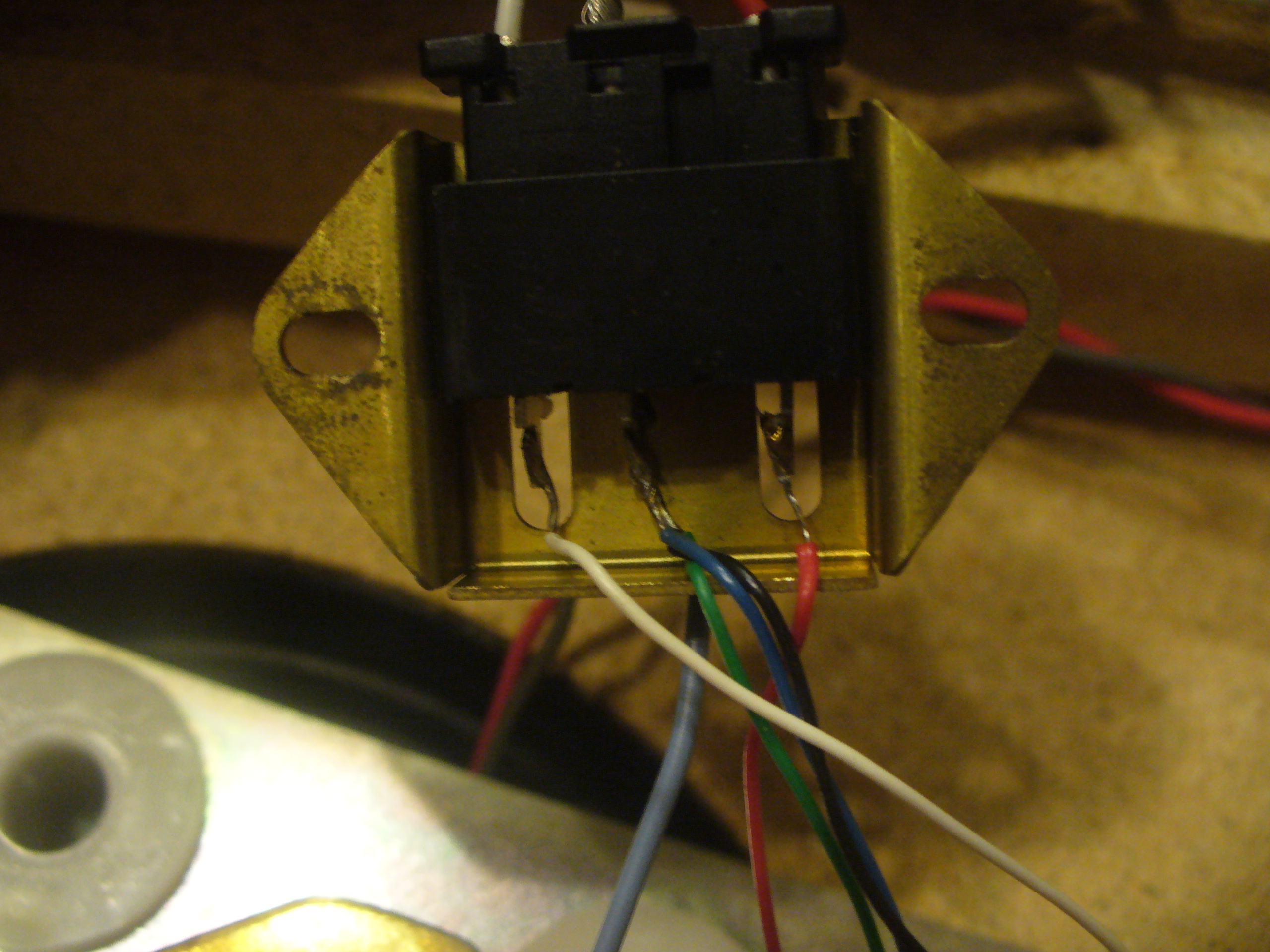

To który z tych wszystkich zmostkowanych kabelków z tej foty wyciągnąć osobno do przedwzmacniacza??

Obrazek

Post autor: **Wojtek** » 18 kwie 2016, 11:54

Czarny.

filippo · Post autor: **filippo** » 18 kwie 2016, 14:39

Wojtek pisze:Czarny.

A resztę zostawić tak jak jest? Głównie chodzi mi o te zmostkowane ekrany do końcówek RCA? Cały ten kabel chcę wymienić i nie wiem czy tak samo je zmostkować przy tej wtyczce.

Post autor: **Wojtek** » 18 kwie 2016, 19:01

Nie, przy RCA lepiej nie mostkować.

filippo · Post autor: **filippo** » 18 kwie 2016, 19:22

Prac na dziś skończone.
Nigdzie w Lęborku nie dostałem takiego kabla jak chciałem.

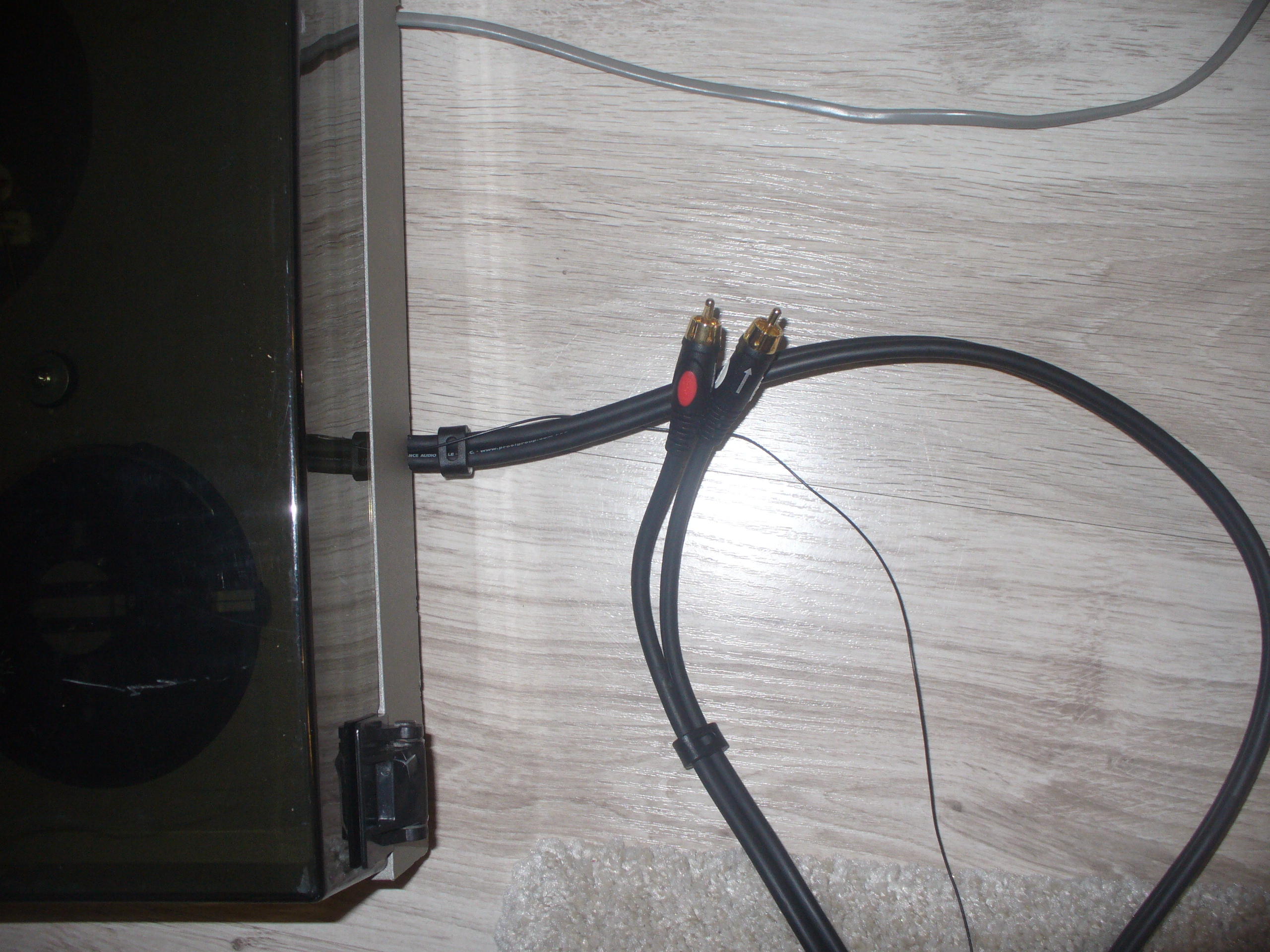

Z Proela DH505 (1,8m), który udało się dostać, obciąłem cinche na jednym z końców i przylutowałem bezpośrednio do tej płytki w której było to plastikowe gniazdko i wyciągnąłem osobno masę. Chciałem w sumie wtyczkę zachować ale nigdzie nie dostałem tych dość specyficznych końcówek do wtyczki.

Do połączenia przedwzmacniacza z amplitunerem kupiłem już trochę słabszy kabelek 2RCA firmy Blow.
Wymieniłem też przy okazji okablowanie głośników - trochę przesadziłem z grubością na tylne i centralny bo po pobieleniu nie mieszczą mi się w gniazdo amplitunera. 4mm na przednie pasuje idealnie.
Wymieniłem też coaxial na trochę lepszy niż był dołączony fabrycznie.
Być może jutro przyjdzie nowa igła

PS: Czy wyciągnięta masa jest podłączona do uziemienia przedwzmacniacza czy nie jest - nie ma absolutnie żadnej różnicy. Nie brumiło wcześniej i nie brumi teraz.

filippo · Post autor: **filippo** » 18 kwie 2016, 19:37

Wojtek pisze:Nie, przy RCA lepiej nie mostkować.

To zostawić je nie podłączone nigdzie??

filippo · Post autor: **filippo** » 18 kwie 2016, 22:34

filippo pisze: Czy wyciągnięta masa jest podłączona do uziemienia przedwzmacniacza czy nie jest - nie ma absolutnie żadnej różnicy. Nie brumiło wcześniej i nie brumi teraz.

Wycofuję te słowa. Wszyscy poszli spać, w domu cisza i dopiero teraz prawdziwy test po którym słychać różnicę i to znaczą (rozkręcona głośność w przedwzmacniaczu i amplitunerze) i brumi konkretnie. Trochę niedobrze, że gdy masa podłączona do przedwzmacniacz to też brumi choć bardzo delikatnie. Czyli wychodzi na to, że coś jeszcze jest nie tak - czym może to być zmostkowana masa sygnałów idących do przedwzmacniacza? Bo zanim napisałeś, żeby nie mostkować to to zrobiłem i wszystko do kupy poskładałem. Dzisiaj już tego nie poprawię bo grot w lutownicy się upalił a nie mam na zmianę.
