Thorens Td 160 rozszyfrowanie kanałów

[kukiz 30]

Szukam i coś nie mogę znaleźć albo źle szukam
Przymierzam się do wymiany okablowania ramienia na nowe lice. Potrzebuję rozszyfrować kanały gdzie co przylutować.
Problem z rozszyfrowaniem przy gnieździe headshella brak zaznaczonych kolorów. A po drugie cały konektor headshela został w rękach rozsypany. Ktoś tu był przede mną. Z płytki lice też czyste bez oznaczeń.

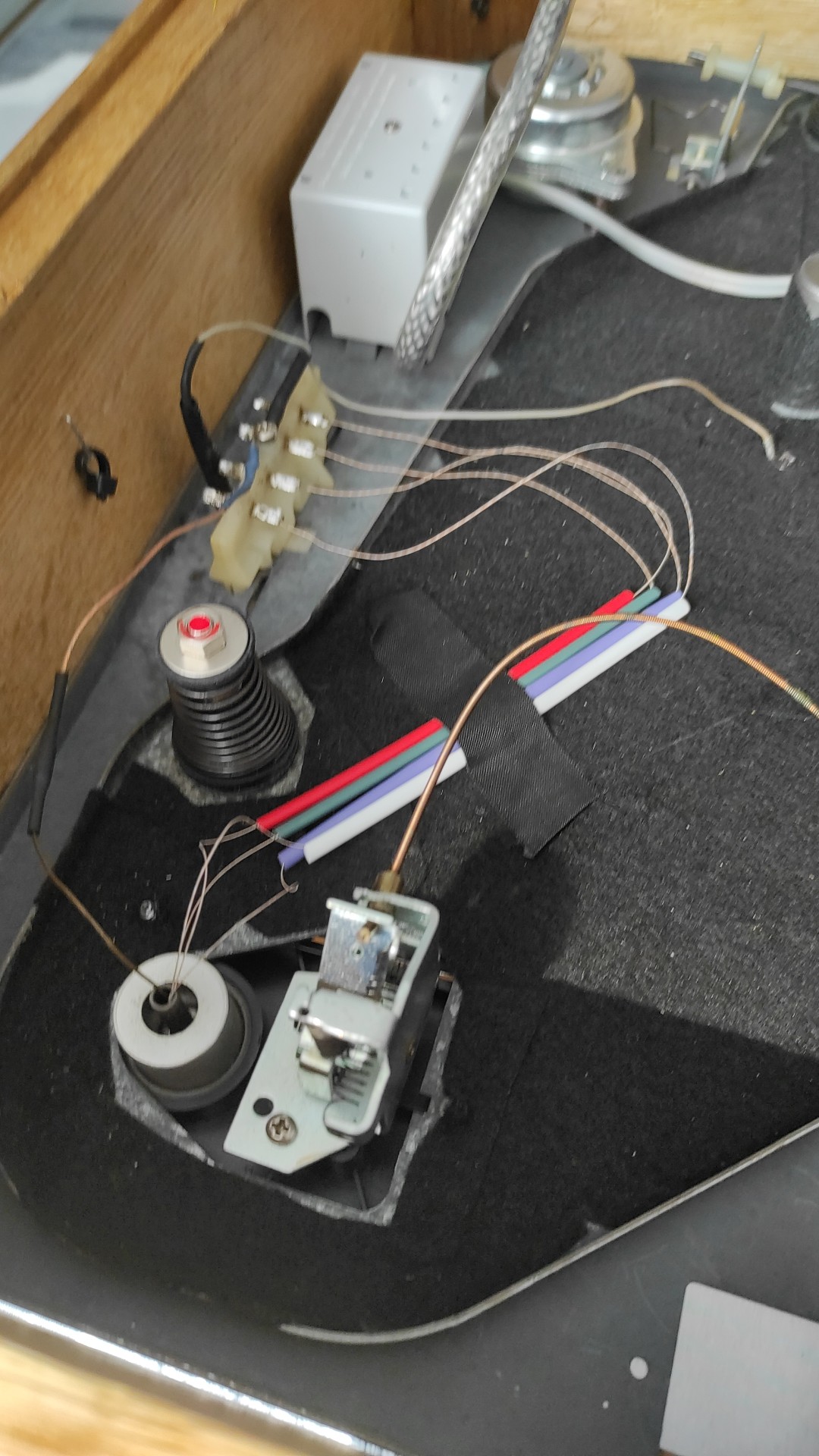

Na foto z drugiej strony płytki widzę że wychodzą od prawej czerwony, biały, niebieski, biały. Tym się sugerować
Lice bezpośrednio będą mocowane do headshella gdyż nie mogłem znaleźć konektora. Wkładkami nie mam zamiaru żonglować.

[Merrick]

Tutaj masz link do starych instrukcji obsługi Thorens. Jest tam też TD 160. Przeglądałem tą instrukcję i na fotografii 5.3 jest schemat podłączenia kabelków. Niestety po niemiecku
https://www.vintageshifi.com/repertoire-pdf/Thorens.php

[kukiz 30]

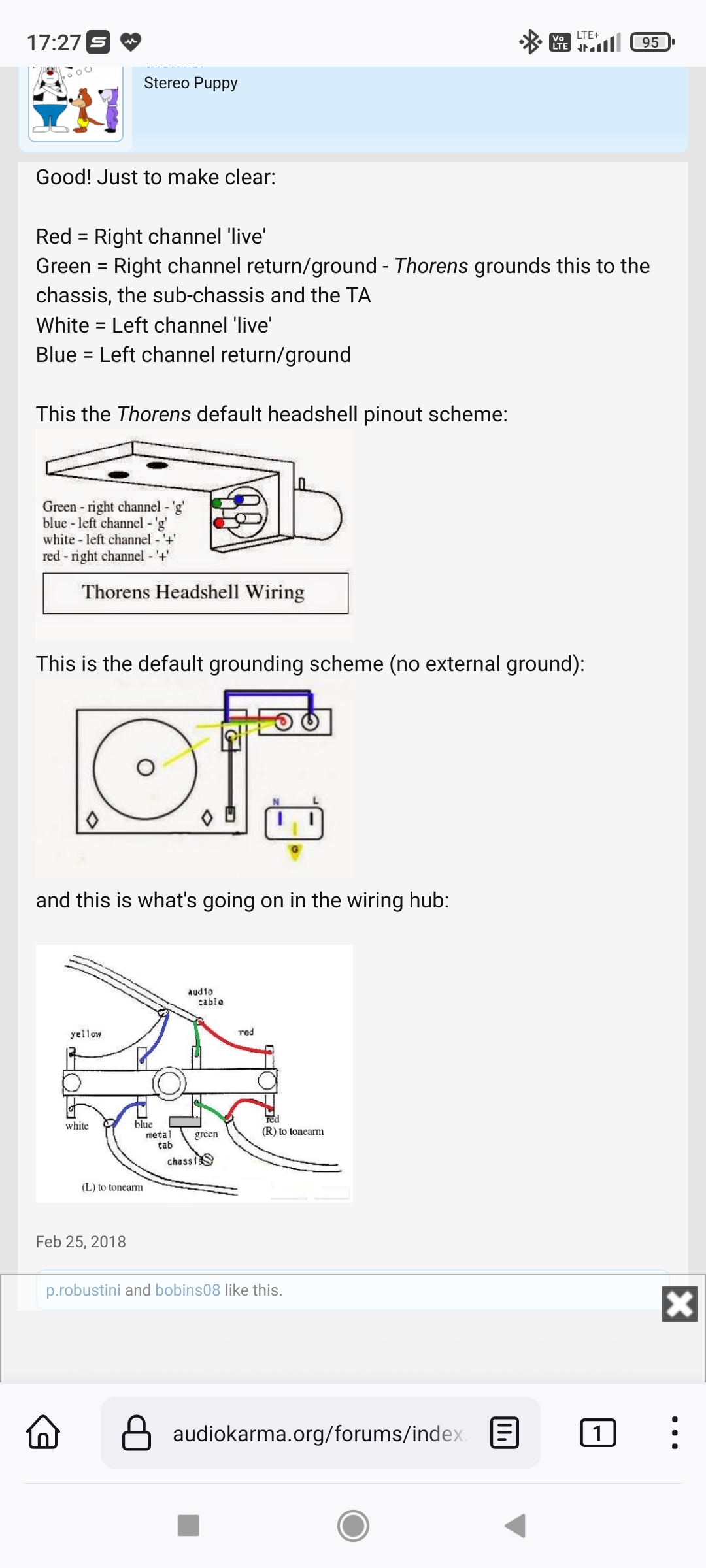

Troszkę pogrzebałem w necie. Chyba się wyjaśniło

[Merrick]

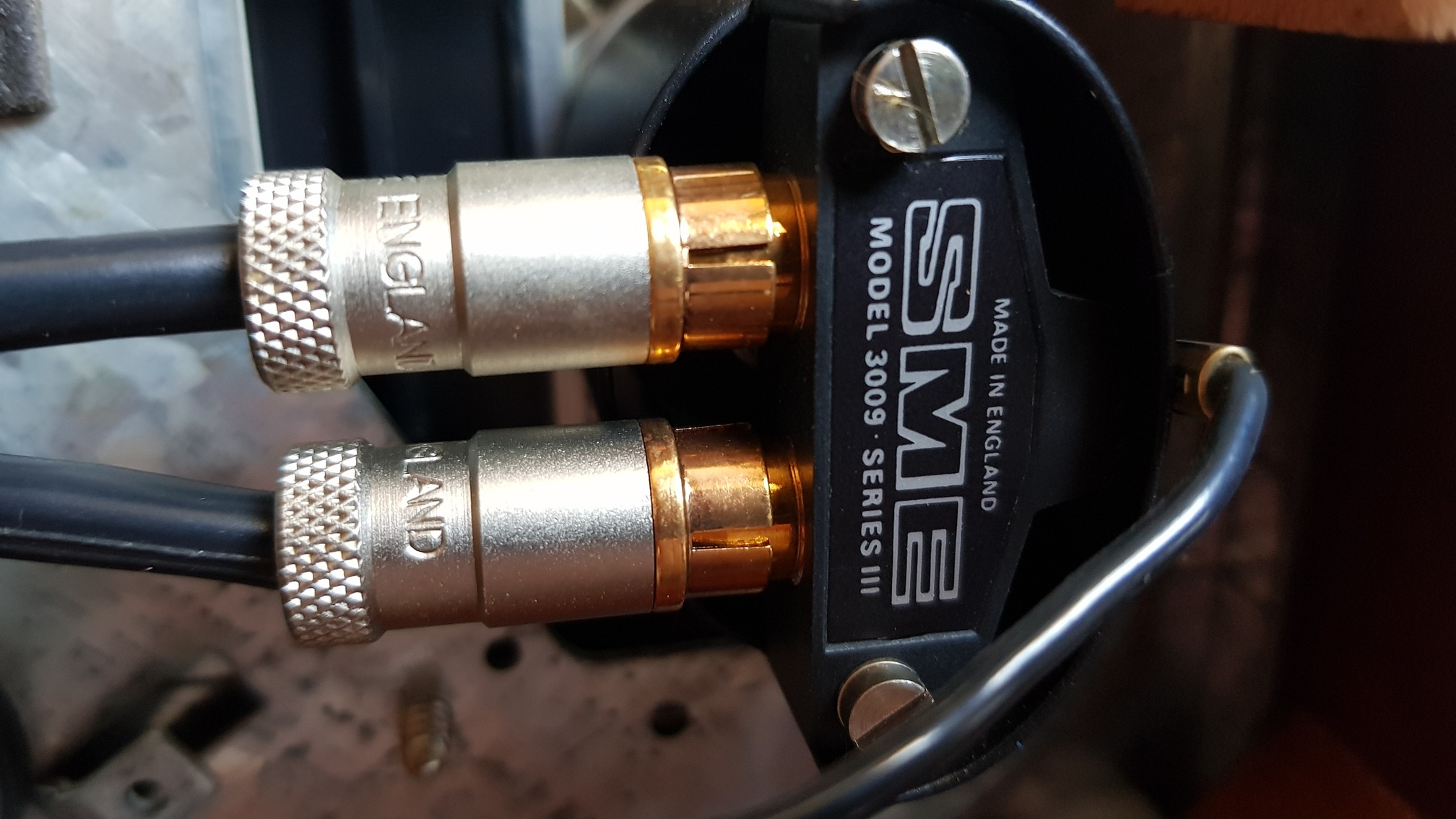

Oooo. Super. U mnie nie widać kabelków bo z ramienia idą prosto do wtyków RCA

[kukiz 30]

Tak przy okazji powiedz proszę czy jest skomplikowany montaż ramienia SME. Chciałbym w przyszłości go tu dać.

[Merrick]

Ten mój Thorens został sprzedany razem z ramieniem SME w jakimś sklepie w Kopenhadze. Ja go odkupiłem od pierwszego właściciela w Danii i nie mam pojęcia o montażu. Na szczęście jest sporo informacji w necie i u nas na forum

[kukiz 30]

Myślałem że składałeś sam. Ok dzięki

[kukiz 30]

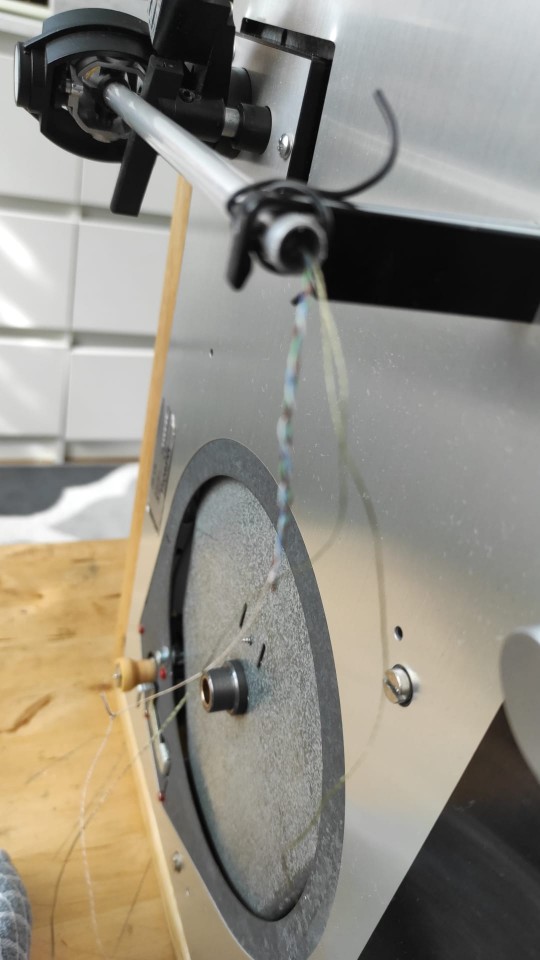

Lice wymienione trochę mi napsuły nerwów ale udało się. Pierwszym razem źle podłączyłem i brum. Drugim kanał nie grał jeden. Miałem już dzisiaj dać sobie spokój ale usterkę naprawiłem. Oderwał się jeden przewód. Polutowane i w głośnikach zupełna cisza .

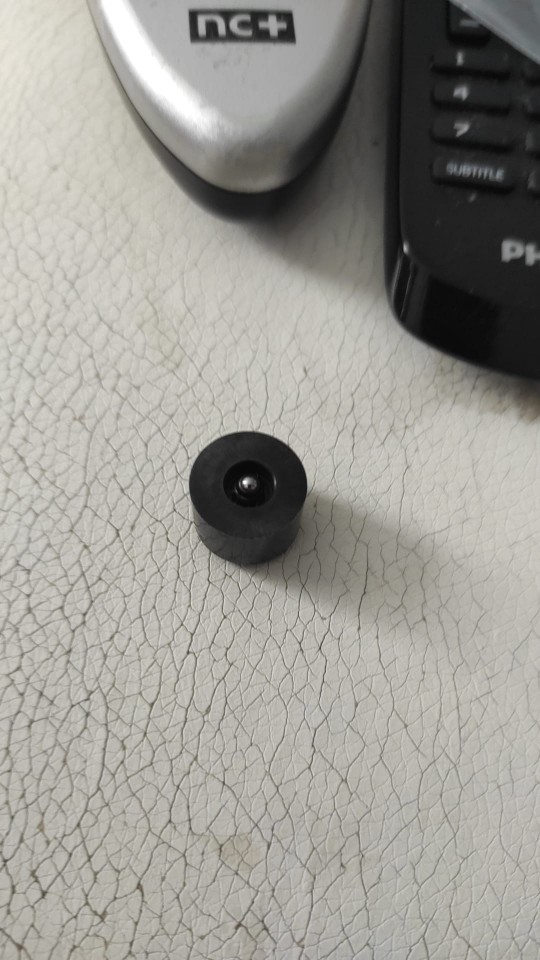

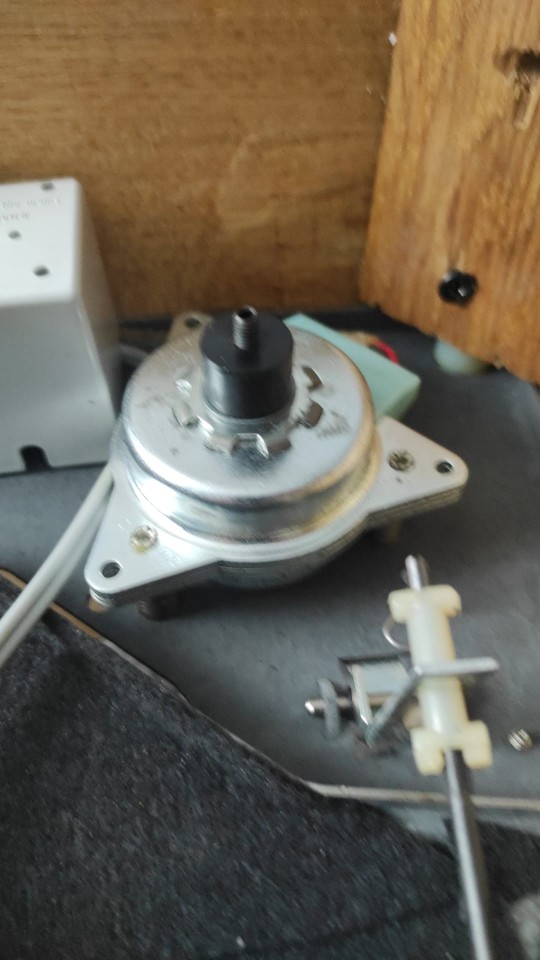

Zostało mi jeszcze wyregulować łożysko trzpienia bo zdarza się że na obrotach 45 rpm potrafi silnik brzęczeć. Czekam jeszcze na rolkę aby tą przypadłość zlikwidować.

[kukiz 30]

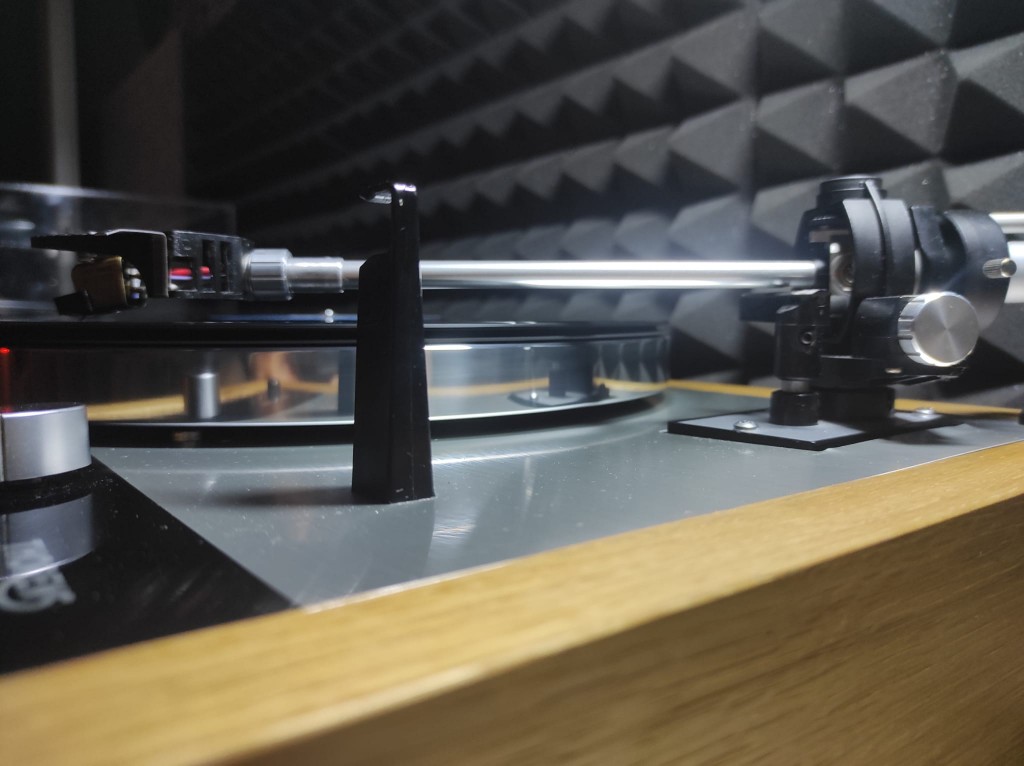

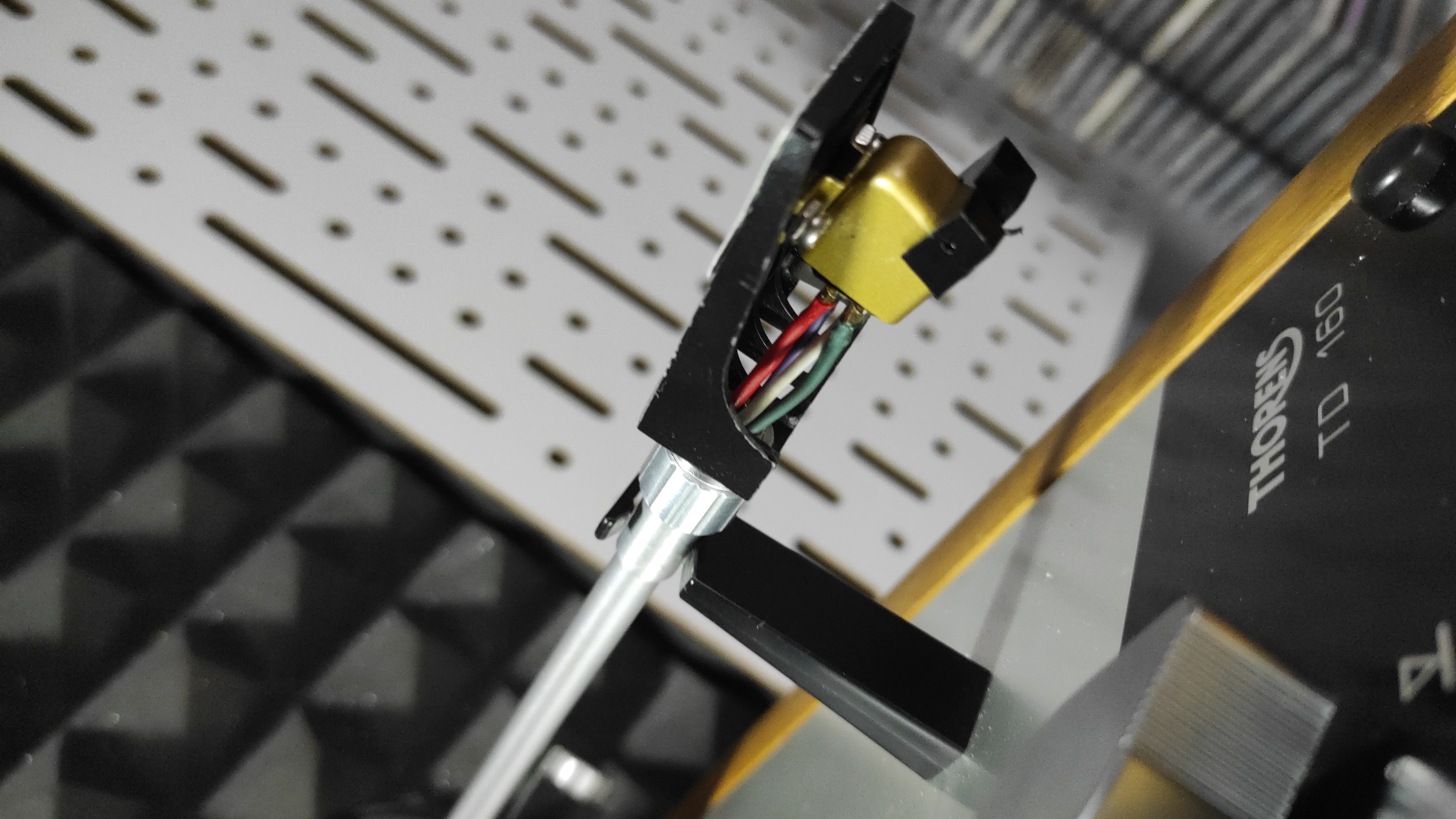

Pozbyłem się konektora headshella. Przewody idą bezpośrednio z płytki.

[Rega]

@kukiz30 - Mam Thorensa 320 i do montażu SME potrzebna jest specjalna płytka centrująca. Myslę, że w 160 tez jest potrzebna.
https://vinylnirvana.com/vintage-turnta ... ved-extras

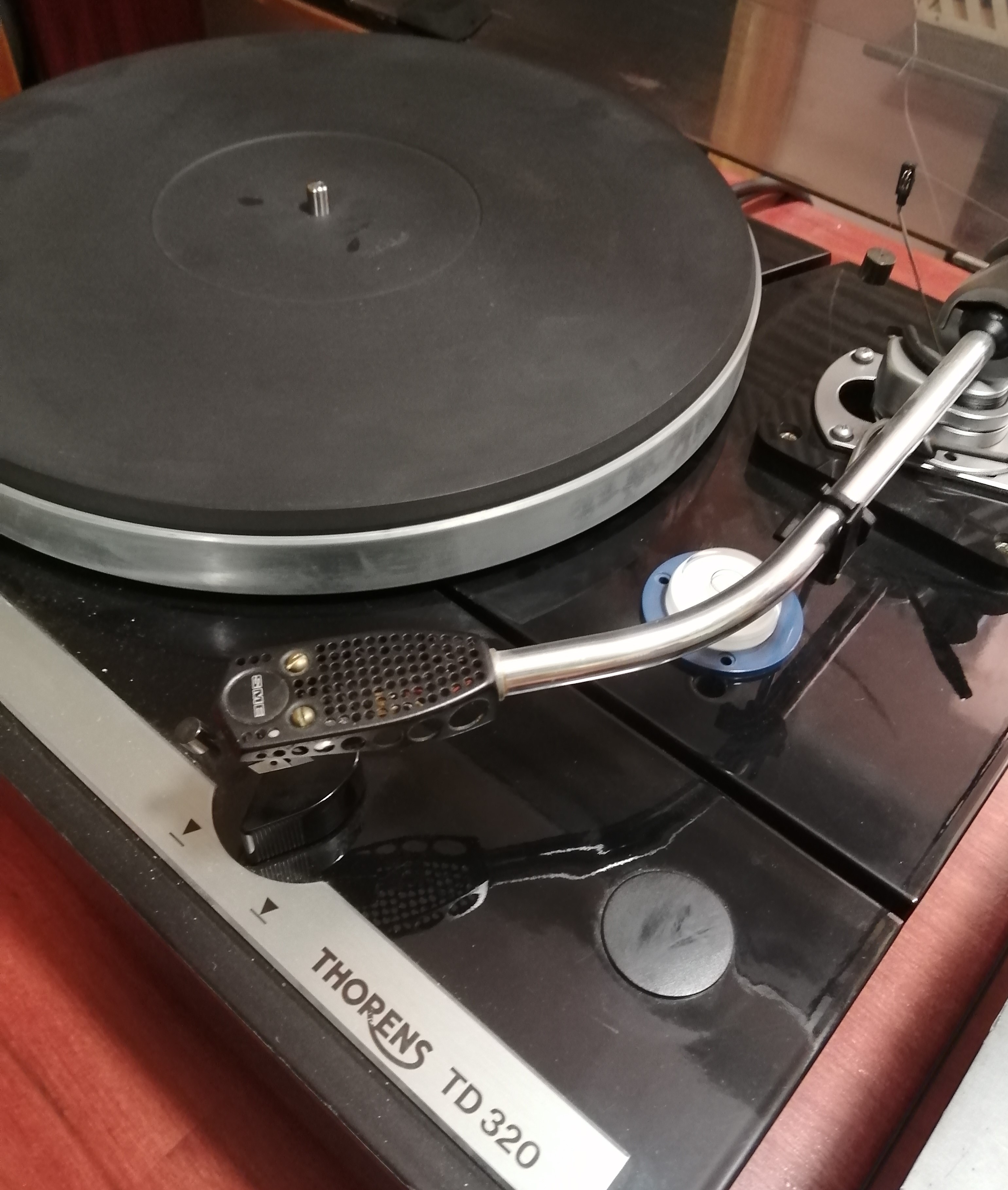

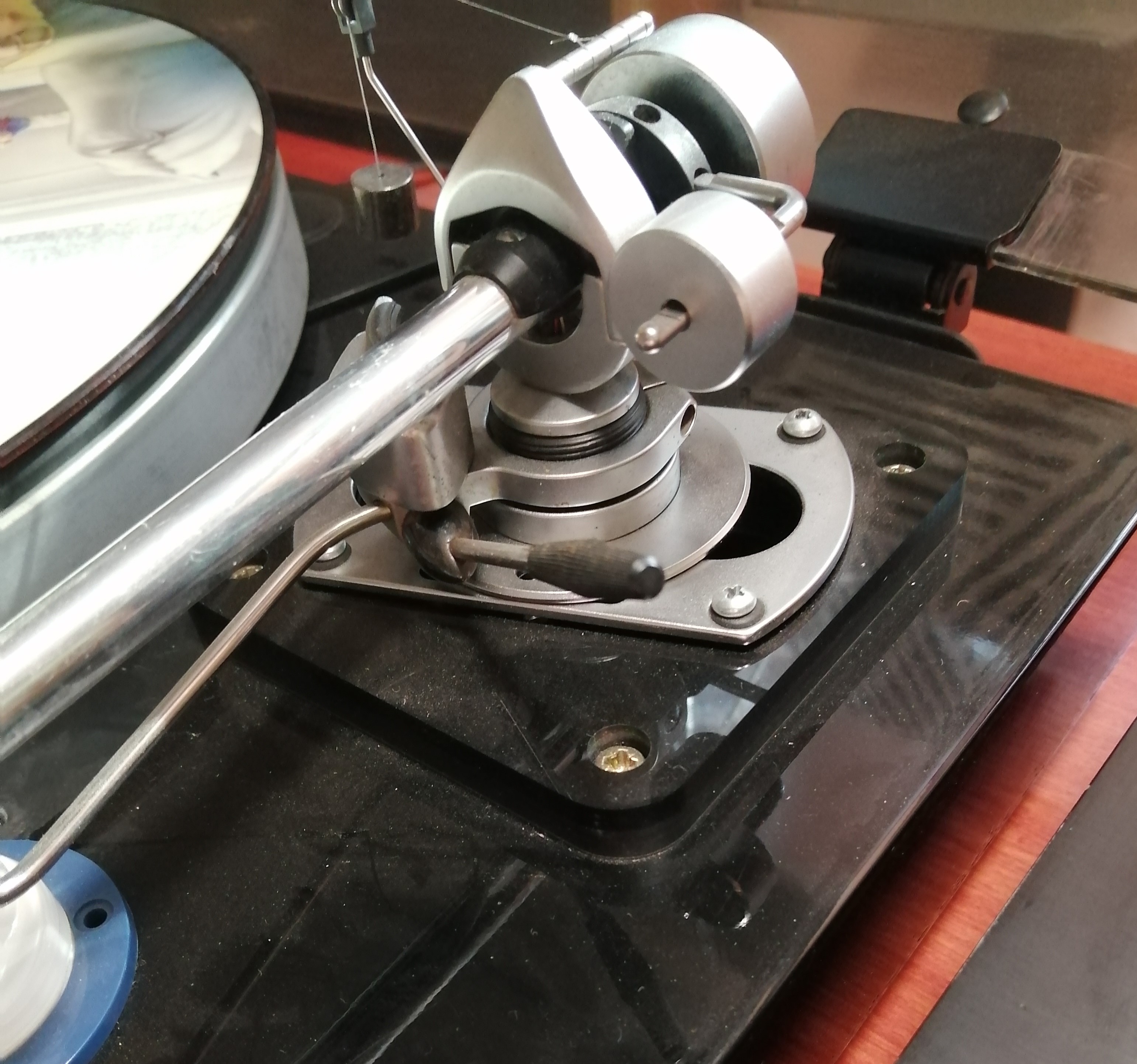

Tak to wygląda u mnie

[kukiz 30]

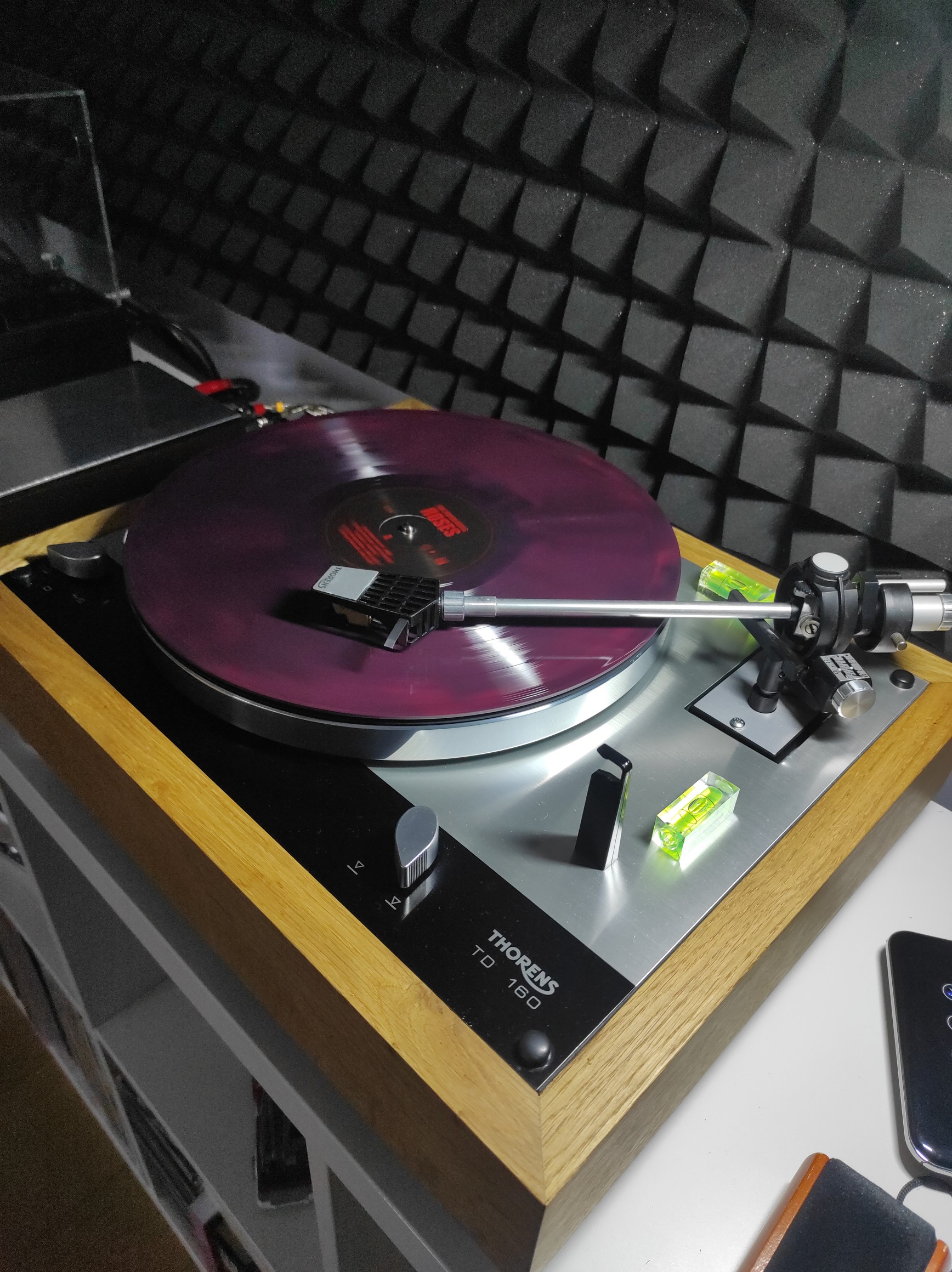

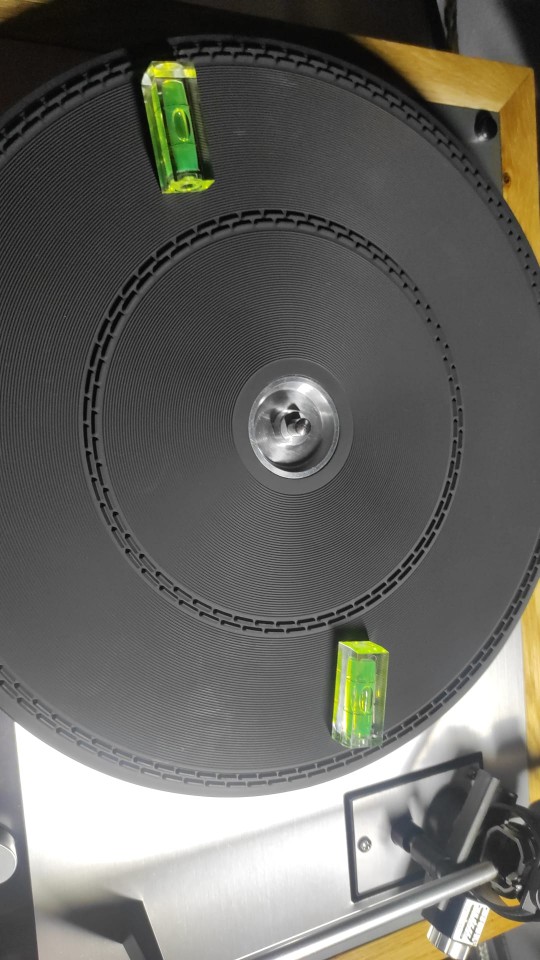

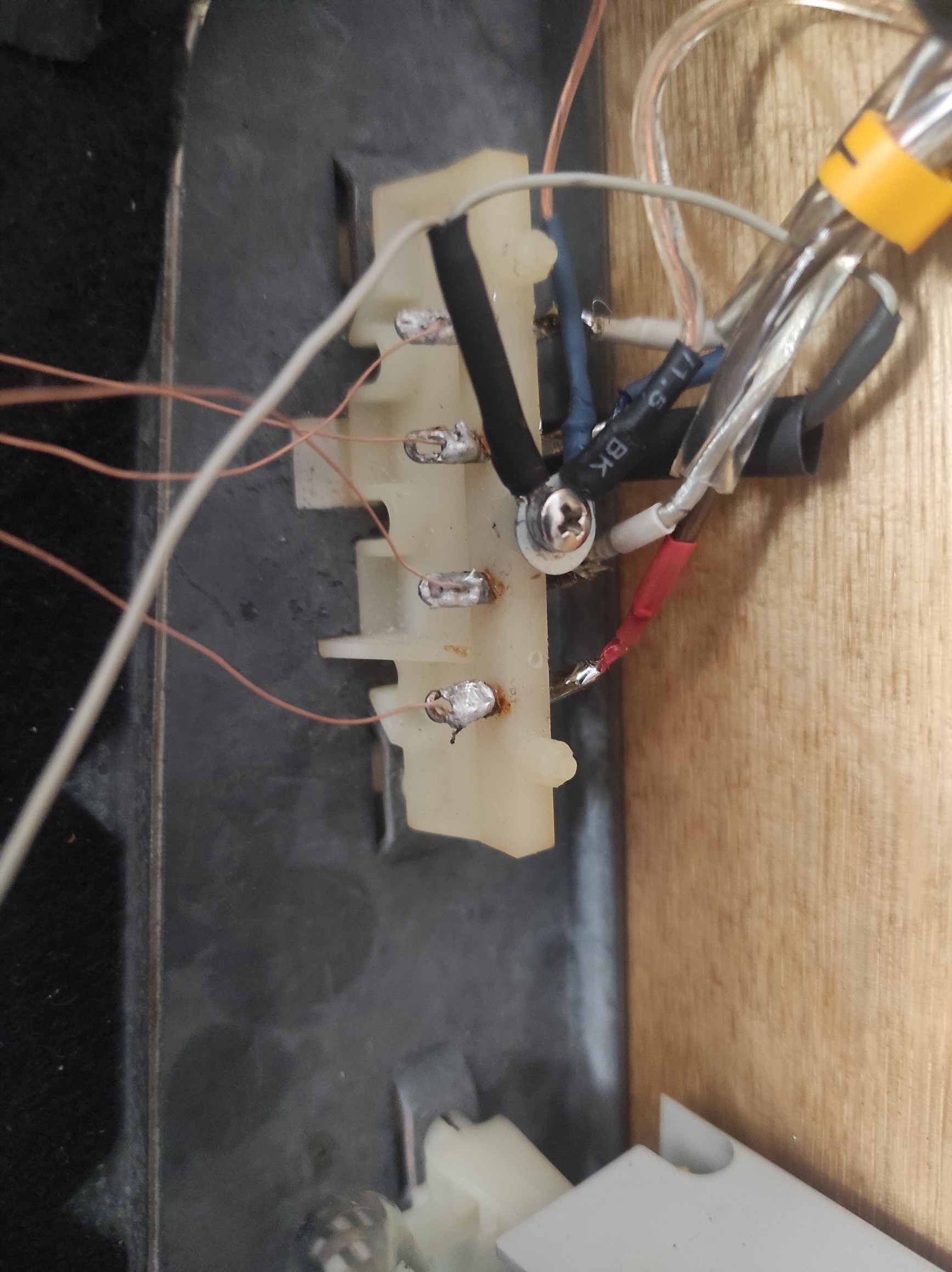

Postanowiłem wymienić lice na cardas 33 AWG wydaje mi że jest lepiej jeśli chodzi o przydźwięk. Na licach więcej zakłóceń. Poprowadziłem nowe uziemienie do stołu, subchasis, ramienia i chincz. Wszystko połączone w jednym punkcie. I efekt cisza jak makiem zasiał. W tym czasie przyszła rolka do podtrzymania trzpienia. Pozostała jeszcze pokrywa i będzie cacy. Na dzień dzisiejszy wszystko śmiga. Ogólne wrażenia tonalne i wizualne rewelka. Wciąż nie mogę pojąć jak w takiej prostej konstrukcji jest tyle dobrego
