Trzeszczenie i szumy po podłączeniu gramofonu

[viki2000]

Witam kolegów.

Jestem kompletnym laikiem i mogę coś niedokładnie opisać.

Od kilku dni posiadam gramofon Sony PS-T 25 z igła XL-15.
Posiadam 4 wzmacniacze, 3 takie same , Sony TA-AX4040 oraz Sony STR-DE215.
Wszystkie posiadają wejście PHONO i są one aktywne/sprawne.
Po podłączeniu gramofonu do wzmacniacza słuchanie muzyki jest w zasadzie nie możliwe.
Jest tak duża ilość trzasków oraz szumów, że muzyka jest, ale bardzo słabo słyszalna.
Nie wiem już gdzie mam szukać problemu, dzieje się to na każdej płycie .
Proszę.o jakieś wskazówki.

[Wojtek]

Posiadam 4 wzmacniacze, 3 takie same

3 takie same?

A igła w ogóle jest czy już jej nie ma?

[viki2000]

Tak 3 takie same, bo to są segmenty i mam sentyment do tego modelu.

W/g sprzedającego jest ona nowa , model XL 15

https://allegro.pl/oferta/gramofon-sony ... witemShare

[MaciejT]

uziemiłeś gramofon?

[viki2000]

uziemiłeś gramofon?

Absolutnie nie .

Czy masz na mysli masę ? ( poczytałem trochę, i gdzieś o masie było ), ale z gramofonu nie wychodzi żaden kabelek masowy.

To bym akurat zrobił, gdybym wiedział w ktory element gramofonu ma być przykręcona masa , tylko pytanie czy to to.

[viki2000]

Może mała podpowiedź gdzie ma być masa , i gdzie ma trafić drugi koniec ... do wzmacniacza ?

[Wojtek]

Brak uziemienia = buczenie.
A mowa, z tego co rozumiem, o trzeszczeniu i cichym sygnale.

Druga sprawa to że wejście phono jednak nie jest sprawne, ale że wzmacniaczy mamy kilka to jest to dość wątpliwa teoria.

Dlatego mimo wszystko obstawiam wkładkę/igłę, zaraz obok okablowania.

[viki2000]

Tak mowa o wyraźnych nieprzyjemnych trzaskach, szumie, a muzyka gdzieś tam w tle bez sopranu, basu.
Wejście PHONO sprawne, po włożeniu druta głośno buczy więc aktywne.

[chudy_b]

uziemiłeś gramofon?

Brak uziemienia

Co wy z tym uziemieniem? To nie hydrofor. Połączenie mas.

Na zdjęciu na górze tej czarnej płytki na środku widac przykrecony czarny przewód idący w te same okolice co przewody od wkładki. To może być to.

[viki2000]

uziemiłeś gramofon?

Brak uziemienia

To może być to.

W jakim sensie " to może być to " .
Że to jest uziemienie i jest dobrze, czy tam może być problem ?

[chudy_b]

Że to jest uziemienie

TO NIE JEST UZIEMIENIE. Urządzenia się uziemia żeby nie zrobiły krzywdy w przypadku awarii. To jest (może być) masa. Na zdjęciu wydaje się, że ten przewód jest urwany przy wyjściu z obudowy. Przedłuż go, albo wymień w całości na odpowiednio długi i podłącz do zacisku masowego wzmacniacza.

[viki2000]

Źle się wyraziłem. Miałem na myśli masę .
Nie jest ten kabel przerwany , napewno, widać jak zakręca przy kablach RCA i jest przylutowany do płytki. Lut prawy górny z brzegu.

[SimonTemplar]

Niektóre gramofony mają masę wyprowadzoną nie osobnym przewodem tylko przez RCA ...
W takim przypadku mógłby być uszkodzony jeden z przewodów idących wewnątrz ramienia do wkładki. Łatwo sprawdzić miernikiem.
Głowy nie dam jak jest u Ciebie ale są tu eksperci od SONY - niech mnie poprawią
Ja bym spróbował tak. BO nie zaszkodzi

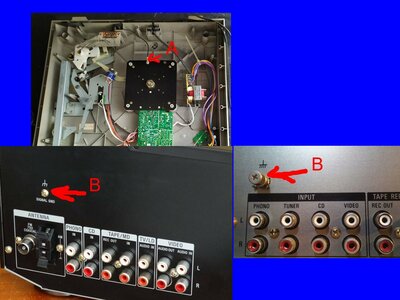

Połącz za pomocą zwykłego, cienkiego kabelka punkt A w gramofonie z punktem B na jednym z twoich wzmaków.
Odpal i sprawdź efekt.
Druga rzecz to tak jak szeryf Wojtek mówi = podejrzana wkładka. Masz inną na podmiankę żeby sprawdzić?
Kalibrowałeś w ogóle ramię/wkładkę? Dotykałeś przeciwwagę?

[viki2000]

Zrobiłem tak jak piszesz, bez efektu.
Wkładki zapasowej nie mam, w momencie przywiezienia , do odpalenia nic nie było ruszane .
Jutro wiozę do fachowca .

[metallsnow]

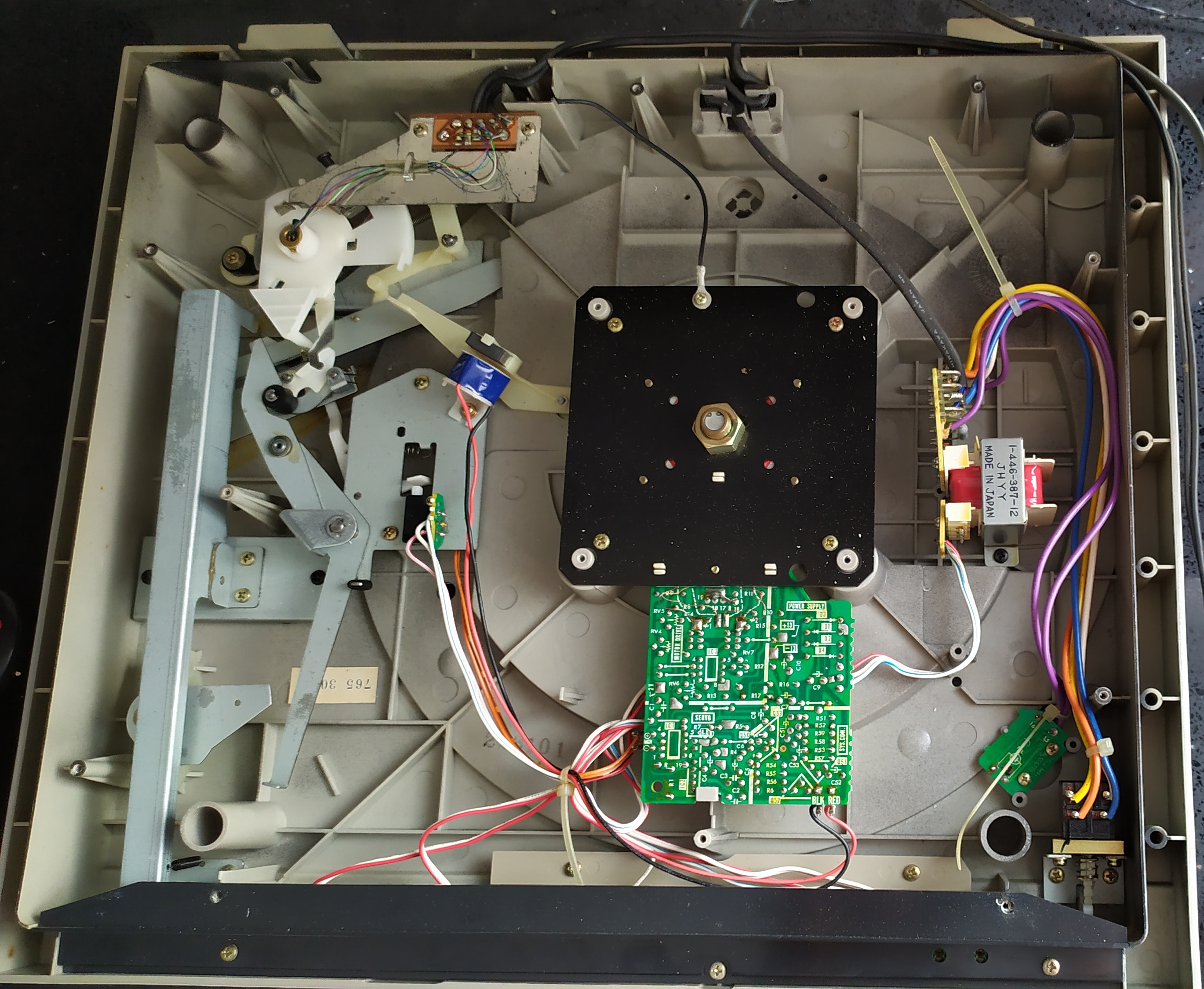

A jak wygląda płytka łącząca przewody ramienia z kablem rca? Bo nie potrafię dopatrzyć się gdzie przychodzi u Ciebie kabelek masy ramienia. Ten czarny. Tak to wygląda u mnie w bliźniaczej wedze
download/file.php?id=37644&mode=view
