Nie kręci Uniwersum DD 8000

[Michal35]

Chciało by się powiedzieć: Nie chwal dnia przed zachodem słońca .
Tak ostatnio zachwalałem w wątku zakupowym swój Uniwersum DD system 8000 aż tu nagle .
Gramofon przestał kręcić talerzem. Grał na 33 obroty, potem wrzuciłem maxisingla - przełącznik na 45 a tu nic. Potem z powrotem na 33, trochę zakręcił i też stop.
Teraz w ogóle nie kręci choć podświetlenie stroboskopu działa. Padł silnik? Sprawdzałem miernikiem i wygląda że zasilanie nie dociera do płytki na silniku.
Pomoże ktoś?

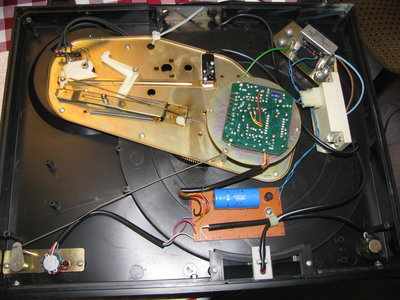

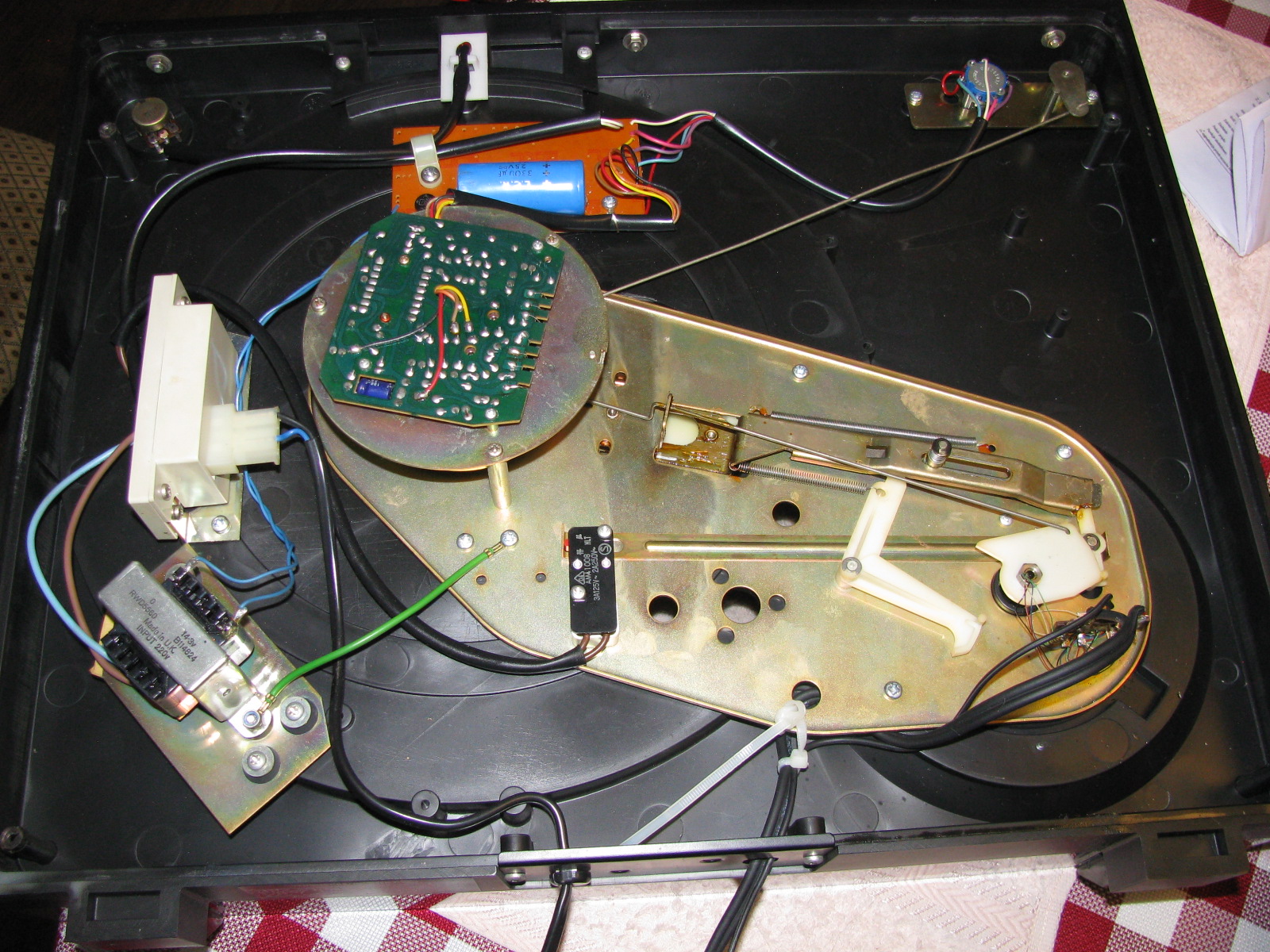

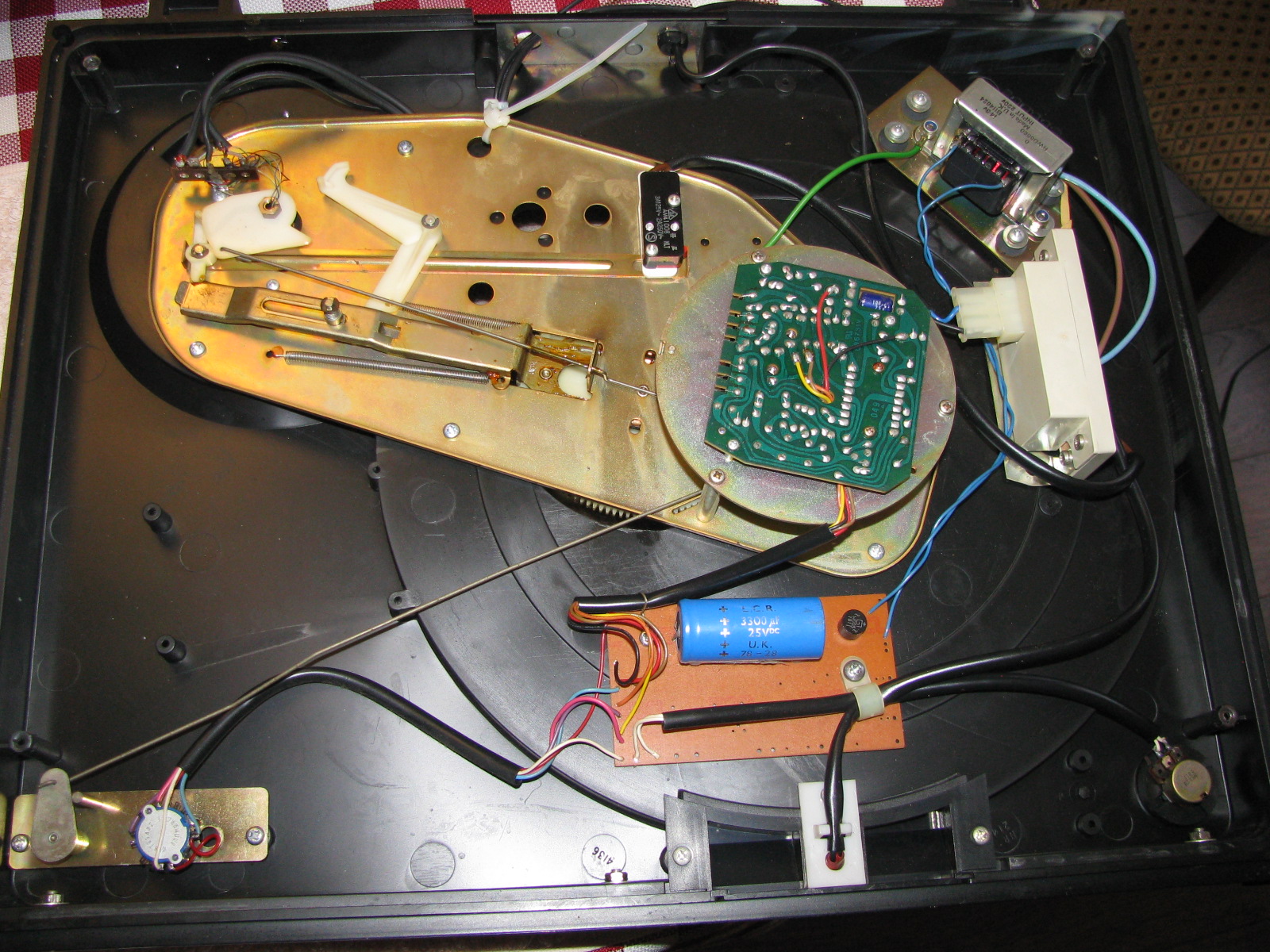

W załączniku bebechy gramofonu bo wiem że sprzęt mało znany.

[Dimas]

Przełącznik obrotów i poti sprawdzone?

[Michal35]

Przełącznik tak a to poti to co?

[Dimas]

Potencjometr od regulacji obrotów

[Michal35]

A to sprawdzę. Dzięki.

[Michal35]

Potencjometr regulacji obrotów sprawny. Sprawdziłem miernikiem-omomierzem, wartości się zmieniają.
Czyli jesteśmy w pkt wyjścia

[olsza84]

Sprawdź ten duży niebieski kondensator.

[chudy_b]

Sprawdziłem miernikiem-omomierzem,

Sprawdzaj woltomierzem. Przeanalizuj ten układ. Nie wygląda na skomplikowany. Zobacz gdzie znika napięcie. Zacznij od wtórnej strony trafa i leć dalej po kolei.

[Michal35]

Sprawdź ten duży niebieski kondensator.

Jako że z elektroniką jestem na bakier ale miernik mam, powiedzcie czy dobrze myślę.
Mierzyć woltomierzem prądu stałego oczywiście?

Nie wygląda na skomplikowany

Tylko to co widać na zdjęciu. Pod spodem są tylko ścieżki. Posprawdzam i dam znać.
Dzięki za podpowiedzi.

[Michal35]

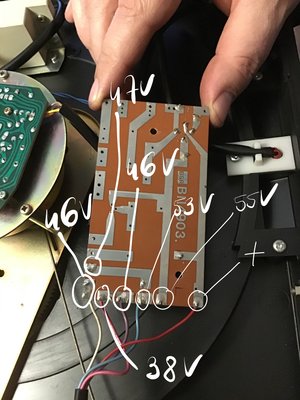

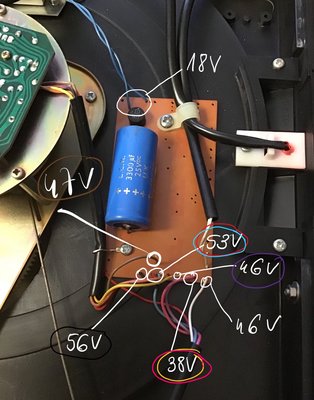

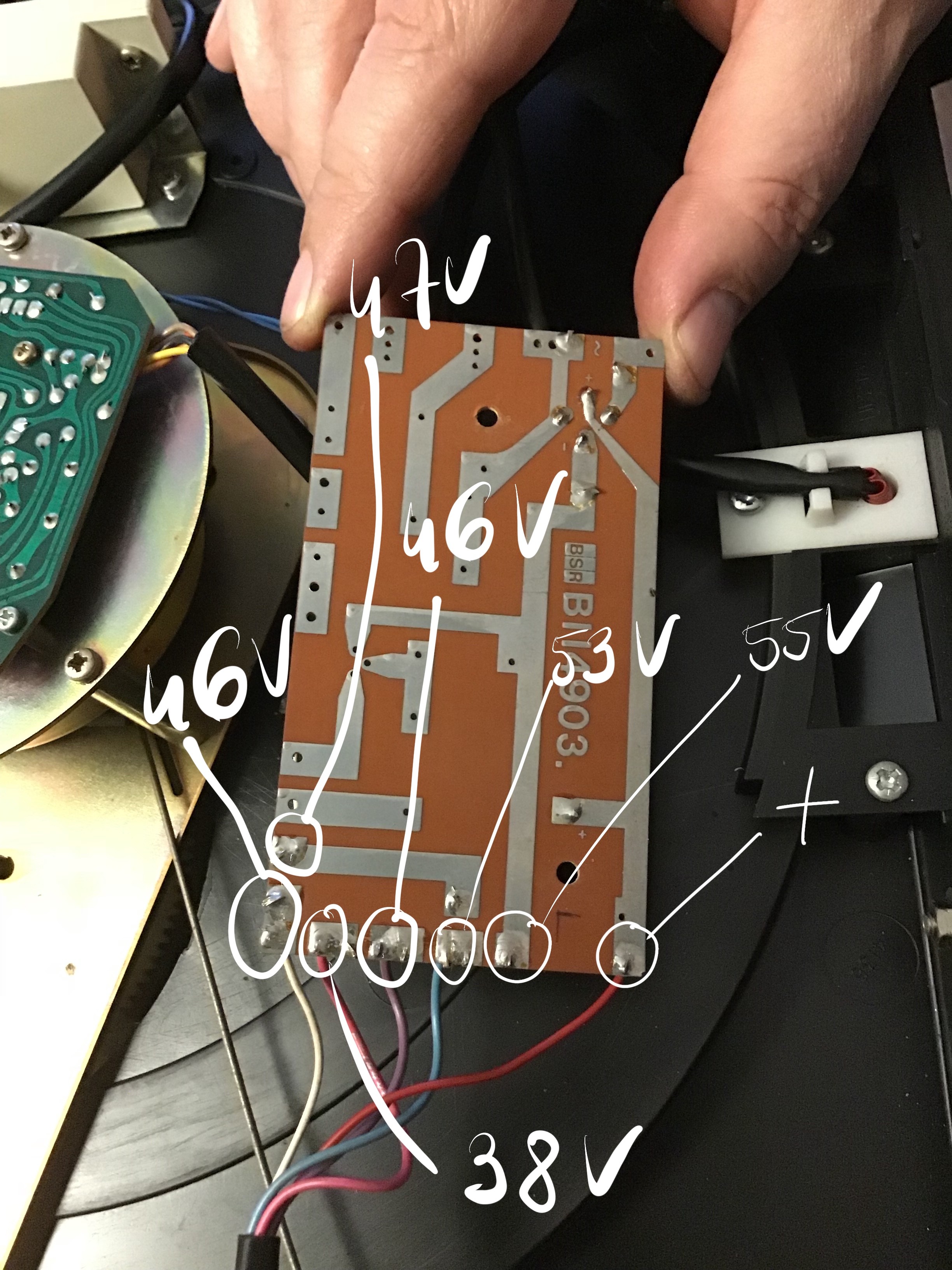

Znalazłem trochę czasu. Pomierzyłem, nie wiem czy dobrze
ten różowy i fioletowy zmienia się zależnie jak przełączę 33 lub 45 obrotów.
Tak to wygląda:

[Michal35]

Sprawdź ten duży niebieski kondensator.

Zmierzyłem , na końcach występuje napięcie 55 V. Po odłączeniu wtyczki z sieci spada bardzo powoli. Czy to normalne?

[chudy_b]

Znalazłeś gdzieś może schemat tego gramofonu?

[Michal35]

Niestety i chyba będzie ciężko. W ogóle o tym gramofonie mało informacji ale poszperam.

[Latro]

Niefart z tym gramofonem, ale pewnie większość forumowiczów ma na koncie podobne przygody. Plus jest taki, że sam szukasz przyczyny awarii i w końcu znajdziesz, a nowy dałbyś do serwisu i po miesiącu oddali by i powiedzieli, że tak musi być bo ten model tak ma, ew. że kup se inny

[Michal35]

Niefart z tym gramofonem

Ze trzy lata już grał więc źle nie jest.
