gramofon JVC L-A11 - spowolnione obroty

[ksyma]

Cześć,

używam pożyczonego staruszka JVC L-A11. Przy odsłuchiwaniu nowej płyty zauważyłam, że gramofon nieco zwalnia. Wyczyściłam gdzie mogłam z kurzu, wpuściłam trochę smaru (od maszyny do szycia) do mechanizmu napędowego (wałek + łożysko pod talerzem) i wyregulowałam wysokość wałka napędowego paska, tak aby pasek nie zahaczał o mechanizm zmiany prędkości. Pasek wygląda w porządku (chociaż przy założeniu na sam talerz spada z niego, a po naciągnięciu na wałek nie jest bardzo mocno napięty). Mimo to kupiłam nowy (nieco grubszy i krótszy, przez co nawet bez założenia na wałek nie spada z talerza - taki odmieniec w stosunku do oryginalnego paska był sprzedawany jako rzekomo właściwy do tego modelu). Niestety nic nie pomogło. Dodam, że silnik chodzi cicho.

Co jeszcze mogę zrobić bez większej ingerencji w mechanizm napędowy, tranzystory i silnik. Na elektronice się nie znam. Przeczytałam kilka wątków na zagranicznych forach a propos problemów z prędkością dla tego modelu. Jest tego niestety tyle co kot napłakał. Jedyny grubszy wątek jest tutaj: http://www.diyaudio.com/forums/analogue ... speed.html.

Dzięki za wszelkie rady. Jestem brunetką, ale myślcie o mnie jako o gramofonowej blondynce

[Wojtek]

Jak sprawdzasz prędkość obrotową?

[ksyma]

Tylko na roboczo, odtwarzając ten sam utwór na winylu i mp3

[Wojtek]

No to słabo. Skombinuj sobie tarczę stroboskopową.
Możliwe że sam silnik ma regulację obrotową w postaci śrubek regulacyjnych i to wystarczy.
Porównywanie prędkości "na słuch" to ciężka sprawa jeśli chodzi o dokładność.

[ksyma]

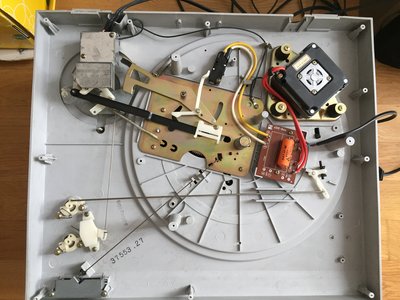

Dzięki. Test wykonałam. Paski przesuwają się w lewo. Jak wyglądają śruby regulacyjne? Zdjęcie silnika w załączeniu.

[Wojtek]

Na Twoim zdjeciu akurat ich nie widzę, ale z pewnością są potencjometry/śrubki regulujące prędkość obrotową.
Nawet w zalinkowanym przez Ciebie wątku na zagranicznym forum mowa o "trim pots".

Nie ma tam jeszcze jakiejś płytki drukowanej? Może pod przełącznikiem prędkości?

[ksyma]

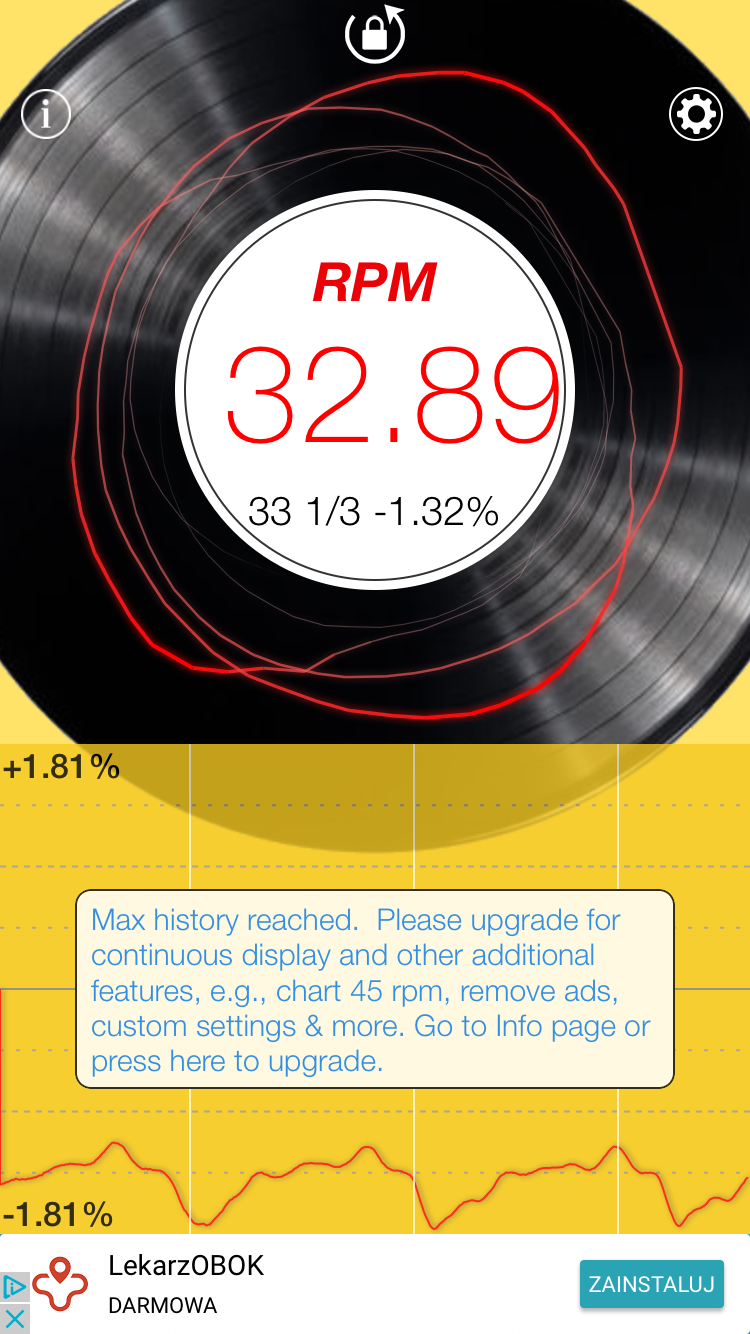

Nic takiego nie widzę. Rozkręciłam co się dało, podokręcałam co się dało. Prędkość nadal poniżej 33 1/3. Sprawdziłam prędkość obrotową dodatkowo apliakcją na telefonie i pokazuje ok 32,85 (nie wiem czy to daje odczyt prawidłowy).

[ksyma]

Dodam jeszcze, że link powyżej dotyczy modelu JVC L-A110. Na zdjęciach wygląda inaczej niż JVC-A11.

[Wojtek]

i pokazuje ok 32,85 (nie wiem czy to daje odczyt prawidłowy).

No to całkiem blisko

Nic takiego nie widzę.

A zrób może zdjęcie jak wygląda spód przełączników prędkości ?

[carmen]

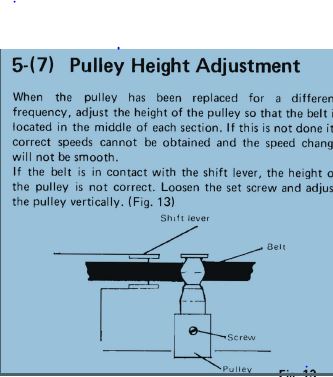

Regulacja paskiem

[olsza84]

Dzięki. Test wykonałam. Paski przesuwają się w lewo. Jak wyglądają śruby regulacyjne? Zdjęcie silnika w załączeniu.

Hmm...jeżeli paski przesuwają się w lewo to zdaje się, że wskazuje to na zbyt wysokie obroty a nie za wolne Czy paski przesuwają się bezustannie w jednym kierunku czy falują?
Tak czy siak zacząłbym od ponownego, dokładnego wyczyszczenia rolki napędowej i powierzchni talerza, do której przylega pasek. Samo przetarcie może nie wystarczyć. Chodzi o odtłuszczenie. Najlepiej przetrzeć izopropanolem bo zawsze od ręką Oczywiście sam pasek również dokładnie wymyć/odtłuścić. Nie zaszkodzi też go wygotować.

[ksyma]

Dziękuję za komentarze. Wysokość paska wyregulowałam na samym starcie, nie pomogło. Spróbuję jeszcze raz wyczyścić rolkę napędową, talerz i pasek zgodnie z poniższą sugestią i zamelduję efekty.

Jeśli chodzi o test tarczą stroboskopową, to zgodnie ze znalezionymi instrukcjami, przesuwanie pasków w lewo (w kierunku przeciwnym niż ruch wskazówek zegara) oznacza spowolnione oborty. Jest to zgodnie z wynikami z aplikacji oraz odsłuchem Jeśli dobrze pamiętam paski przesuwały się jednostajnie bez falowania. Sprawdzę raz jeszcze wieczorem.

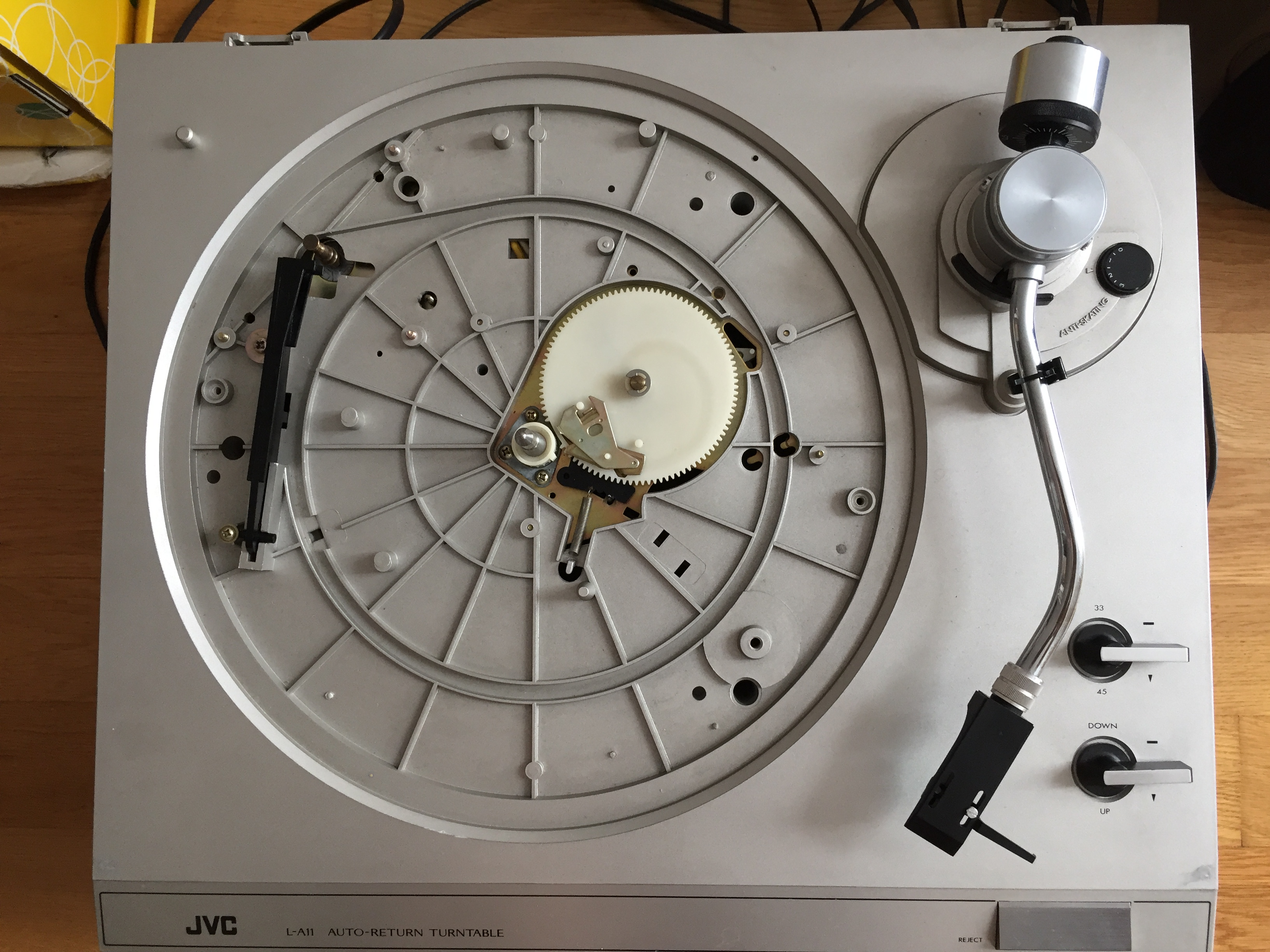

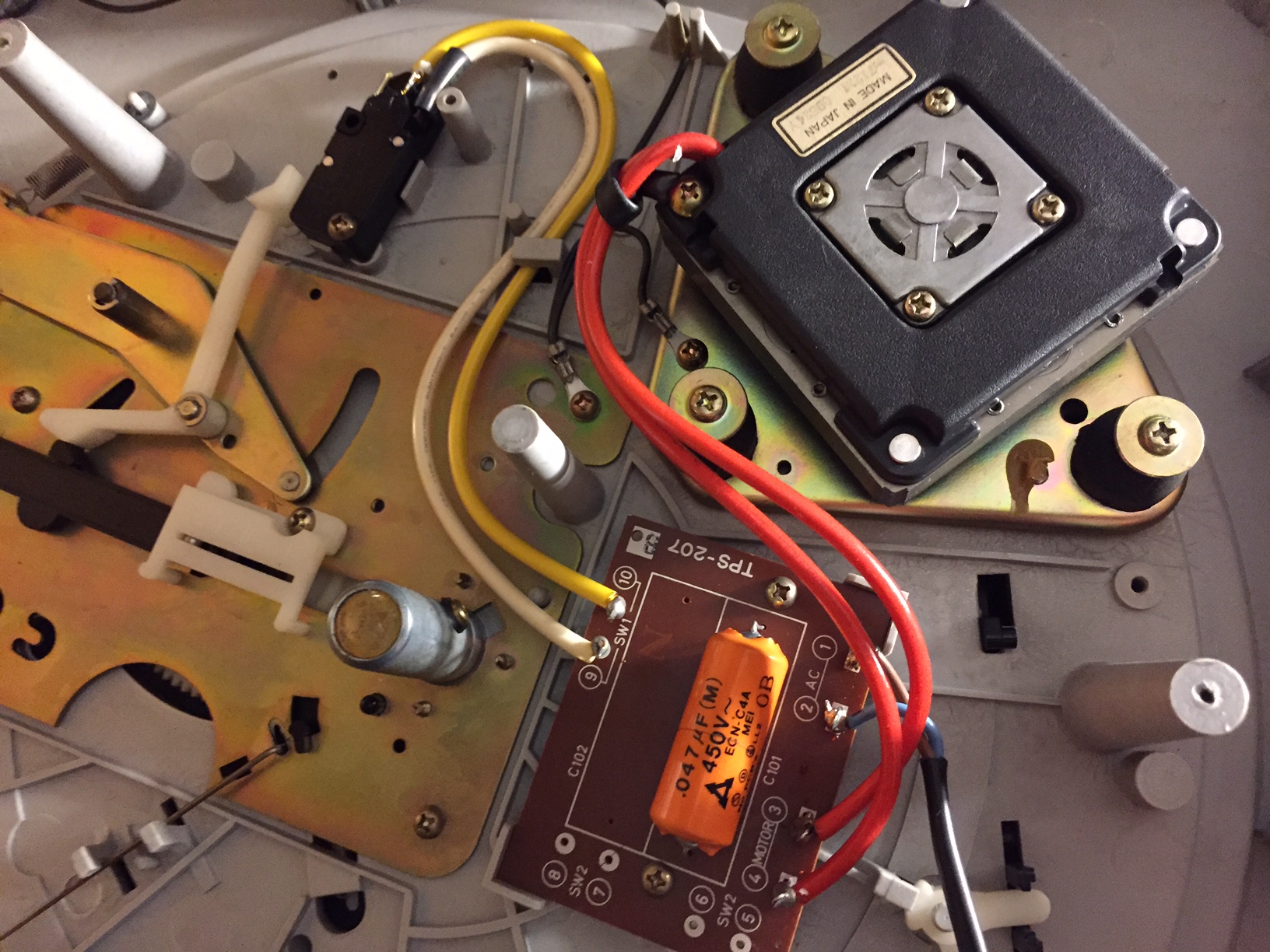

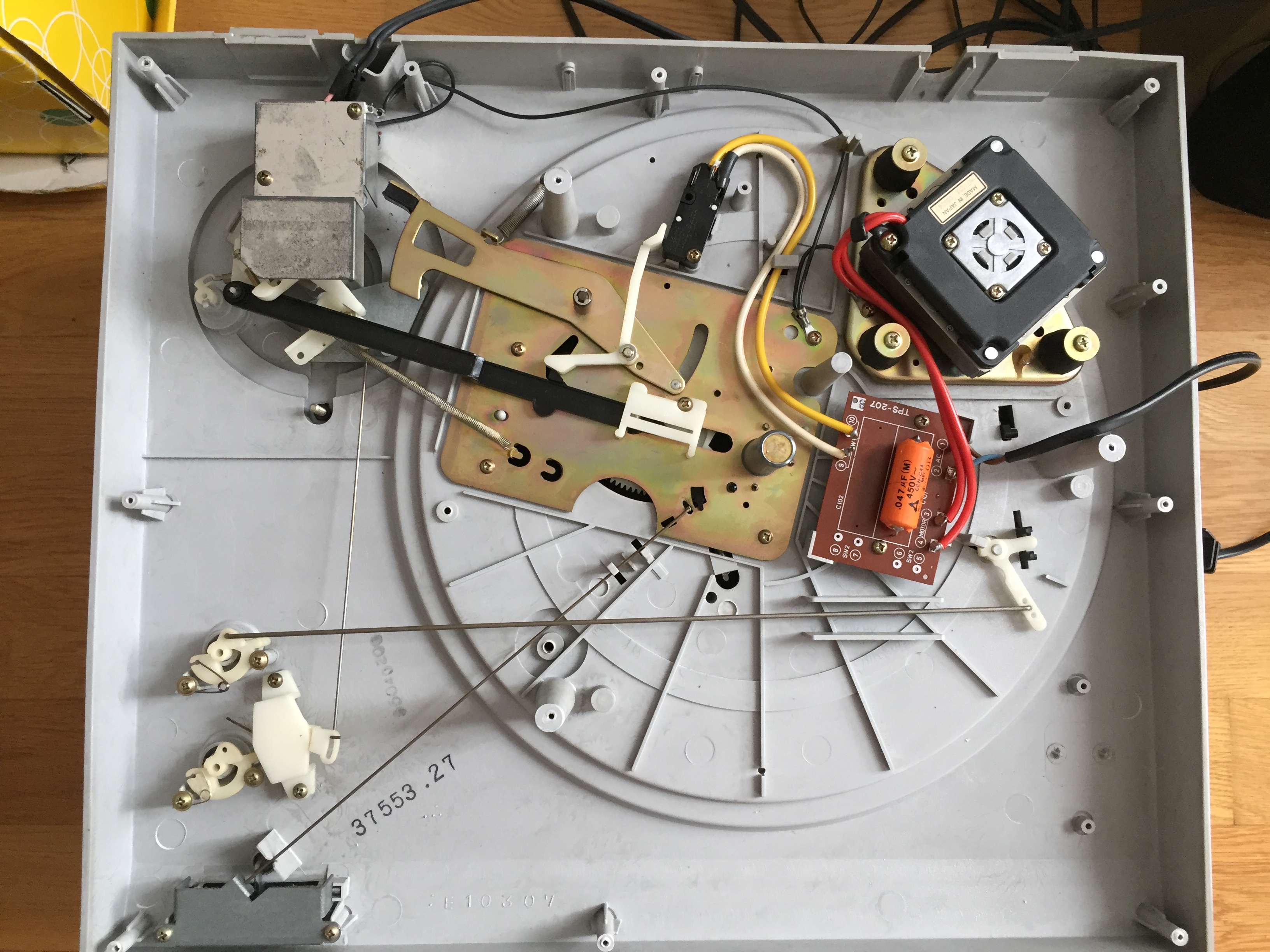

Załączam zdjęcia gramofonu. Nigdzie nie widzę regulacji prędkości. Przełącznik prędkości jest na wyskości białego plastiku w kształcie litery V po prawej stronie zdjęcia przy czerwonych kablach.

[Wojtek]

OK, wszystko jasne - tutaj zmiana prędkości nie odbywa się elektrycznie, a na zasadzie przekładki mechanicznej.
Podobnie jest w Pioneer PL-12D i jemu podobnych prostych konstrukcjach.

Innymi słowy, możliwe że faktycznie nie ma tutaj żadnego potencjometra regulacyjnego

[chrzan1949]

Nie ma bo silnik asynchrioiczny.Może pomóc posmarowanie łozysk silnika .Ale trzeba rozebrac i wlaściwie zlożyć.
Tomasz

[ksyma]

To już chyba nie na moje nerwy i umiejętności

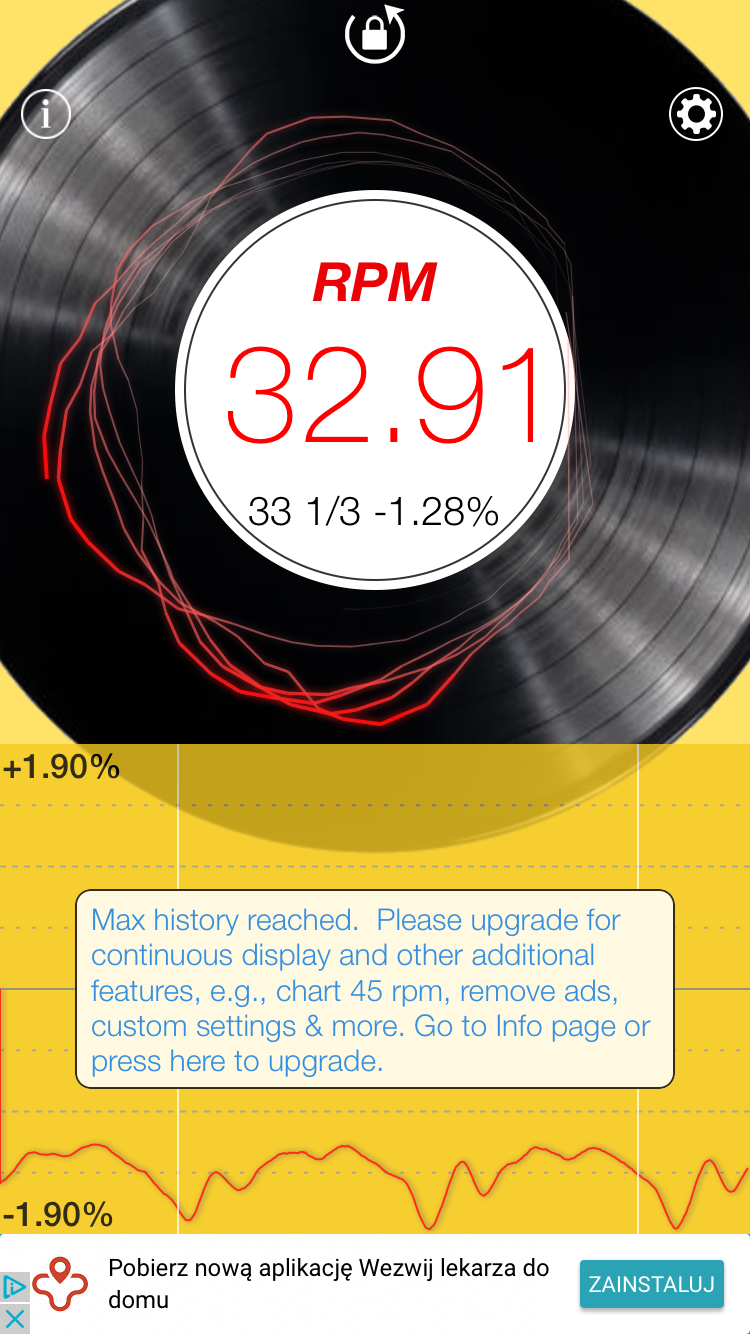

Jeszcze jedno pytanie z kategorii tych laickich. Czy obroty talerza powinny być stabilne? Aplikacja pokazuje mi skoki prędkości ze stałą częstotliwością :/ Ale być może to jest niedoskonałość apki... Obserwuje też ostatnio, że dźwięk przy odtwarzaniu nie jest stabilny, staje się momentami przytłumiony i trochę cichszy, po czym wraca do normalnego. Czy to może być wina niestabilnych obrotów?
