Witaj..
Waga oryginalnej przeciwwagi stosowanej w ramieniu ORTOFON AS-212 mkII(zastosowanym w moim S-600) to 109,2 gramy.
Nie wiem co tam "kombinujesz" z tym ramieniem ale jeśli masz je całkowicie rozebrane to polecam wymianę łożysk osi pionowej(są tam zastosowane ADR FRANCE nie wiadomo kto je produkuje ADR to koncesjoner-dostawca.Nie są wybitnej jakośći delikatnie mówiąc).Wymień na łożyska EZZO JAPAN (specjalista od łożysk superprecyzyjnych)..różnica diametralna.Są znacznie cichsze(precyzyjniejsze).Warto-koszt nieduży.Dla ramion jakość łożysk jest bardzo ważna.

[kot]

Wielkie dzięki za masę. Łożysk nie demontowałem, wstępne oględziny wskazywały na przyzwoitą ich pracę, ale wezmę Twoją radę pod uwagę, bo i tak będę rozbierał całe ramie i składał od nowa - ma mocno sfatygowane wewnętrzne przewody, jest zerwany przewód masy, w planach zmiana wszystkich, pozostałych też wraz z wtykiem din. Planuje przeprowadzić staranną konserwacje, zmiany kondensatorów itp, możliwie starannie, żeby nie zaglądać poźniej do środka.
Nurtuje mnie jeszcze jedna kwestia czy ktoś ma doświadczenie z klejeniem magnesu antyskatingu? sprawdzony klej - chodzi oczywiście o sklejenie tworzywowej obudowy do magnesu.

[Peliks]

Nurtuje mnie jeszcze jedna kwestia czy ktoś ma doświadczenie z klejeniem magnesu antyskatingu? sprawdzony klej - chodzi oczywiście o sklejenie tworzywowej obudowy do magnesu.

Raczej chodzi o sklejenia plastikowej obudowy magnesu z blaszką regulacyjną. Kleiłem to jakimś dwuskładnikowym. Poszukam bo gdzieś mam fotki z przebiegu prac. Pozdrawiam. Marek.

[kot]

Tak dokładnie o tym myślałem, obawiam się, że jak użyje złego kleju to później może być kłopot z usunięciem go, a przy odklejeniu igle i płytom to też na zdrowie nie wyjdzie.

[kot]

Raczej chodzi o sklejenia plastikowej obudowy magnesu z blaszką regulacyjną. Kleiłem to jakimś dwuskładnikowym. Poszukam bo gdzieś mam fotki z przebiegu prac. Pozdrawiam. Marek.

Gdybyś znalazł fot. lub przypomniał sobie jakiego kleju użyłeś to bardzo by mi ułatwiło, a właściwie uprościło naprawę, ramie mam już rozebrane.

Z innych kwestii, zwanych problematycznymi to mam ramie starsze 212 z klejonym gniazdem headshela co dało mi trochę do myślenia, jak je rozebrać przy zmianie przewodów i potem złożyć z zachowaniem geometrii, szczęśliwie znalazłem w sieci istotną wskazówkę, którą się dzielę - nie trzeba nic rozklejać wystarczy złapać pesetą pin lub pomiędzy piny wkręcić cienki wkręt (tak zrobiłem) i wyciągnąć je jak korek z butelki dobrego wina (as-212) i już mamy wszystko dostępne.

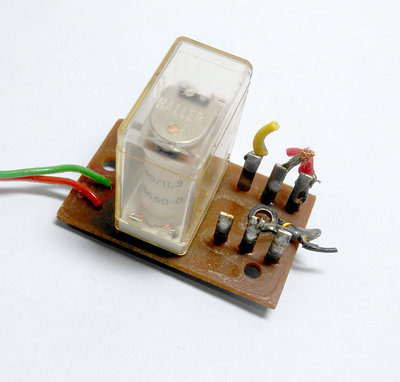

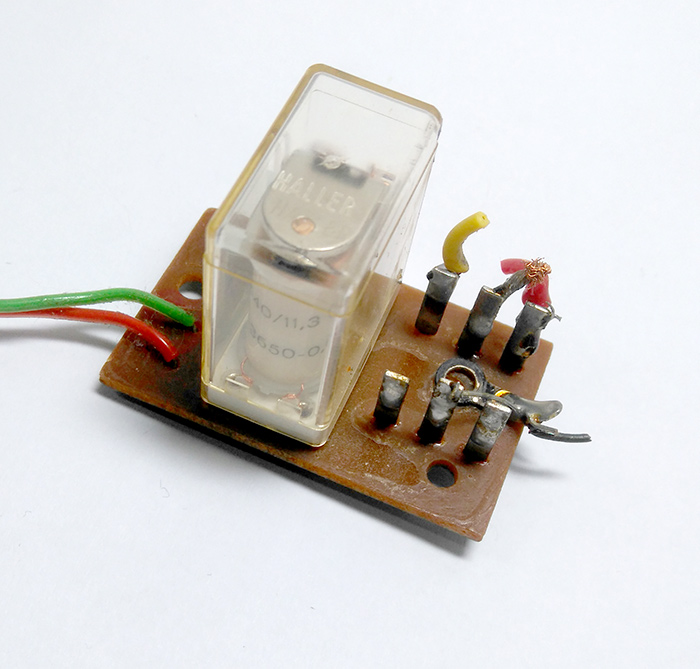

Zastanawiam się jeszcze nad finalnym połączeniem przewodów z ramienia z przewodami do przedwzmacniacza, oczywiście kanały i ich masy osobno, masa ramienia osobno, to jasne, a czy podpinacie może coś jeszcze w swoich s-kach do masy od ramienia? co z ta dziwna płytką (załączam foto), czy dobrze myślę, że trzeba chyba już z niej zrezygnować bo za mało jest pinów do podłączenia przewodów. Wydaje mi się, że do masy jeszcze dochodził czarny przewód z płytki i transformatora co z nim? czy pominąć?

[kot]

magnes przykleiłem poxipolem, który miałem pod ręką, nie ukrywam, że darzę go ograniczonym zaufaniem zwłaszcza przy tak mi ważnych klejeniach, trzyma się, wyrzuciłem płytkę o której wcześniej pisałem, zlutowałem wszystkie masy razem poza sygnałowymi połączyłem, zagrał! jak trzeba także moje wcześniejsze pytanie jest już nie aktualne. pozdr.

[mirhon]

Ponawiam prośbę o pomoc z winda w s600. Jak mam kilka dni przerwy w słuchaniu to problem jest bardzo upierdliwy. Muszę z kilkanaście razy opuszczaczć wajche przetrzymując palcem przez pare sekund. Po nastu razach zaskakuje i już nie odbija. Jak załapie to działa aż do następnej dłuższej przerwy w użyciu.
Słyszałem (?) ze tam jest jakiś elektromagnes który trzyma wajhe a całością steruje jakiś tranzystor.
Ja z tych co kompletnie nie DIY
Da się coś z tym zrobić?

[Wojtek]

Ja z tych co kompletnie nie DIY
Da się coś z tym zrobić?

Oddać do serwisu?

[ahaja]

To mechaniczne sterowanie. Elektromagnes przytrzymuje tylko blokadę i wyłącza się jak ramię dojdzie do końca płyty.
https://photos.app.goo.gl/VGAxfEexewRVJr559
Trza rozebrać i przeserwisować.

[Szubinsky]

Mam dokładnie ten sam problem z windą, czy ktoś wie jak to naprawić?

[mirhon]

To mechaniczne sterowanie. Elektromagnes przytrzymuje tylko blokadę i wyłącza się jak ramię dojdzie do końca płyty.
https://photos.app.goo.gl/VGAxfEexewRVJr559
Trza rozebrać i przeserwisować.

a czy nie jest tak ze po właczeniu zasilania i wybraniu predkosci ten elektromagnes tez powinien zwolnić?
Tak by wynikało z lektury wątku, od posta nr 342

https://www.audiostereo.pl/topic/48782- ... 0/page/12/

Niestety z permanentnego braku czasu mój s600 tez nie doczekał sie naprawy tej przypadłości
Z uwagi na zmiane miejsca pobytu jestem mocno ograniczony serwisem i mam pytanie czy kompletny laik jest w stanie cos z tym zrobic? czy aby sprawdzic ten mechanizm musze zdejmowac talerz? Czy mam sie dostac do tego mechanizmu i jednoczesnie włączac napęd?

[mirhon]

Właśnie dostałe info od znanego w Warszawie serwisu gramofonów Gr.....
Uprzejmy pan poinformował mnie że padła elektronika, na moje dopytywanie a co konkretnie to się dowiedziałem że 100 zł zostawione na ekspertyze to za mało żeby coś więcej powiedzieć ...
Dowiedziałe się za to ze koszt naprawy do tak z 500 lub 700 zł.
Coś mi tu śmierdzi ... ale może ja to się nie znam...

[zbyszek1982]

Czyli pan wziął 100zł za stwierdzenie, że „nie działa”?

Chyba zacznę robić ekspertyzy

[mirhon]

Czyli

Dokładnie... nie ukrywam ze troche jestem wk....
Jak zacząłem sie konkretnie dopytywac co scalak, elektromagnes ... to sie dowiedzialem na odczepne ze elektromagnes w ogole nie dziala. Ja odnioslem wrazenie ze zostalem po prostu spławiony jak przekazalem ze nie podejmuje sie u nich naprawy.
A ta 100 to pobierają z góry przy oddaniu sprzetu. W papierze ktory sie podpisuje ze to na poczet ekspertyzy i ze sie odejmie od kosztow naprawy a jak sie nie zgodzisz na naprawe to stowka idzie sie gonic
Gdybym wiedzial jak ta ekspertyza bedzie wygladac to bym ich olał ...

[Wojtek]

Właśnie dostałe info od znanego w Warszawie serwisu gramofonów Gr.....

Gruba Nuta?
Nie rozumiem po co ta cenzura

Pewnie zbyt wielu ludzi przychodziło, a potem nie zlecali naprawy więc sobie to odbijają opłatą za ekspertyzę.
Nie żebym ich bronił oczywiście, bo tekst że za mało się zostawiło w warsztacie żeby coś więcej mogli powiedzieć oceniam jako słabe zagranie.
