B&O Beogram 1700 - nie gra jeden kanał
- Fafikdog
- Posty: 407
- Rejestracja: 22 gru 2011, 19:50
B&O Beogram 1700 - nie gra jeden kanał
B&O 1700.
Oddany do regulacji/przeglądu.
Po powrocie okazało się, że buczy jeden kanał.
Oddany ponownie, wymieniony DIN na RCA, przemierzone wszystko (podobno) i po powrocie nie gra jeden kanał.
Pan serwisant twierdzi, że to wina wkładki (MMC20S)...
Jak to sprawdzić?
Oddany do regulacji/przeglądu.
Po powrocie okazało się, że buczy jeden kanał.
Oddany ponownie, wymieniony DIN na RCA, przemierzone wszystko (podobno) i po powrocie nie gra jeden kanał.
Pan serwisant twierdzi, że to wina wkładki (MMC20S)...
Jak to sprawdzić?
Moje DIY
Micro Seiki DD7
SME 3012
Shure V15 type IV
YAQIN MS-12B
Music Angel Meng X8 upgrade by LampizatOr (Fikus)
Indiana Line Tesi 561
Micro Seiki DD7
SME 3012
Shure V15 type IV
YAQIN MS-12B
Music Angel Meng X8 upgrade by LampizatOr (Fikus)
Indiana Line Tesi 561
- chudy_b
- Posty: 4099
- Rejestracja: 05 lis 2013, 14:54
- Lokalizacja: Wólka
Nie gra jeden kanał
Zamienić przewody przy wkładce. Lewa strona na prawą, prawa na lewą. Jesli po zmianie będzie grał ten sam kanał, wkładka dobra, uszkodzone okablowanie. Jesli zagra drugi kanał, padnięta wkładka.
- Fafikdog
- Posty: 407
- Rejestracja: 22 gru 2011, 19:50
Re: Nie gra jeden kanał
Nie za bardzo jest co zmieniać.
- Załączniki
-
- mmc20e-rear-this.jpg (10.61 KiB) Przejrzano 1865 razy
Moje DIY
Micro Seiki DD7
SME 3012
Shure V15 type IV
YAQIN MS-12B
Music Angel Meng X8 upgrade by LampizatOr (Fikus)
Indiana Line Tesi 561
Micro Seiki DD7
SME 3012
Shure V15 type IV
YAQIN MS-12B
Music Angel Meng X8 upgrade by LampizatOr (Fikus)
Indiana Line Tesi 561
- chudy_b
- Posty: 4099
- Rejestracja: 05 lis 2013, 14:54
- Lokalizacja: Wólka
Nie gra jeden kanał
Jakieś złącze tam musi być, ale pewnie z zamianą przewodów nie będzie tak łatwo.
- Fafikdog
- Posty: 407
- Rejestracja: 22 gru 2011, 19:50
Re: Nie gra jeden kanał
No złącze jest tyle, że bez przewodów...
Moje DIY
Micro Seiki DD7
SME 3012
Shure V15 type IV
YAQIN MS-12B
Music Angel Meng X8 upgrade by LampizatOr (Fikus)
Indiana Line Tesi 561
Micro Seiki DD7
SME 3012
Shure V15 type IV
YAQIN MS-12B
Music Angel Meng X8 upgrade by LampizatOr (Fikus)
Indiana Line Tesi 561
- Bacek
- Posty: 3236
- Rejestracja: 04 gru 2013, 22:06
- Gramofon: Kenwood L-07D
- Lokalizacja: Poznań
Re: B&O Beogram 1700 - nie gra jeden kanał
Cyfrowy miernik w rękę i pomierzyć, najpierw ze złącza przy headshellu do kabelków, jak tu ok do samą wkładkę. Jak i tu będzie ok to może same styki, dobrze przeczyścić i może będzie ok.
A styki na zdjęciu wyglądają kiepsko więc może od tego zacznij.
A styki na zdjęciu wyglądają kiepsko więc może od tego zacznij.
Klipsch LaScala i analogowo cyfrowa herezja.
- Fafikdog
- Posty: 407
- Rejestracja: 22 gru 2011, 19:50
B&O Beogram 1700 - nie gra jeden kanał
Ale jak przemierzyć wkładkę?
Na wkładce z jednej strony złącze jak na zdjęciu, a z drugiej igła...
Na wkładce z jednej strony złącze jak na zdjęciu, a z drugiej igła...
Moje DIY
Micro Seiki DD7
SME 3012
Shure V15 type IV
YAQIN MS-12B
Music Angel Meng X8 upgrade by LampizatOr (Fikus)
Indiana Line Tesi 561
Micro Seiki DD7
SME 3012
Shure V15 type IV
YAQIN MS-12B
Music Angel Meng X8 upgrade by LampizatOr (Fikus)
Indiana Line Tesi 561
- Bacek
- Posty: 3236
- Rejestracja: 04 gru 2013, 22:06
- Gramofon: Kenwood L-07D
- Lokalizacja: Poznań
Re: B&O Beogram 1700 - nie gra jeden kanał
Zacznij od ramienia. A wkładkę pomiędzy +/- danego kanału sprawdzasz rezystancję powiedzmy na zakresie do 1kOhm ew 10kOhm. Nie powinno być przerwy ani maksymalnej rezystancji a rezystancja między kanałami zbliżona. Ale musisz do tego użyć cyfrowego miernika bo jak weźmiesz stary wskazówkowy/analogowy to masz duże szanse na zniszczenie wkładki. Jak sprawdzisz samo ramie i IC a potem samą wkładkę to załóż ją i sprawdź na samych chinchach IC czy rezystancja bolec/masa jest zbliżona do tej jaką miałeś przy mierzeniu samej wkładki.
Klipsch LaScala i analogowo cyfrowa herezja.
- Fafikdog
- Posty: 407
- Rejestracja: 22 gru 2011, 19:50
Re: B&O Beogram 1700 - nie gra jeden kanał
Qrde, wytłumaczcie mi pliz łopatologicznie bo już nie kumam:

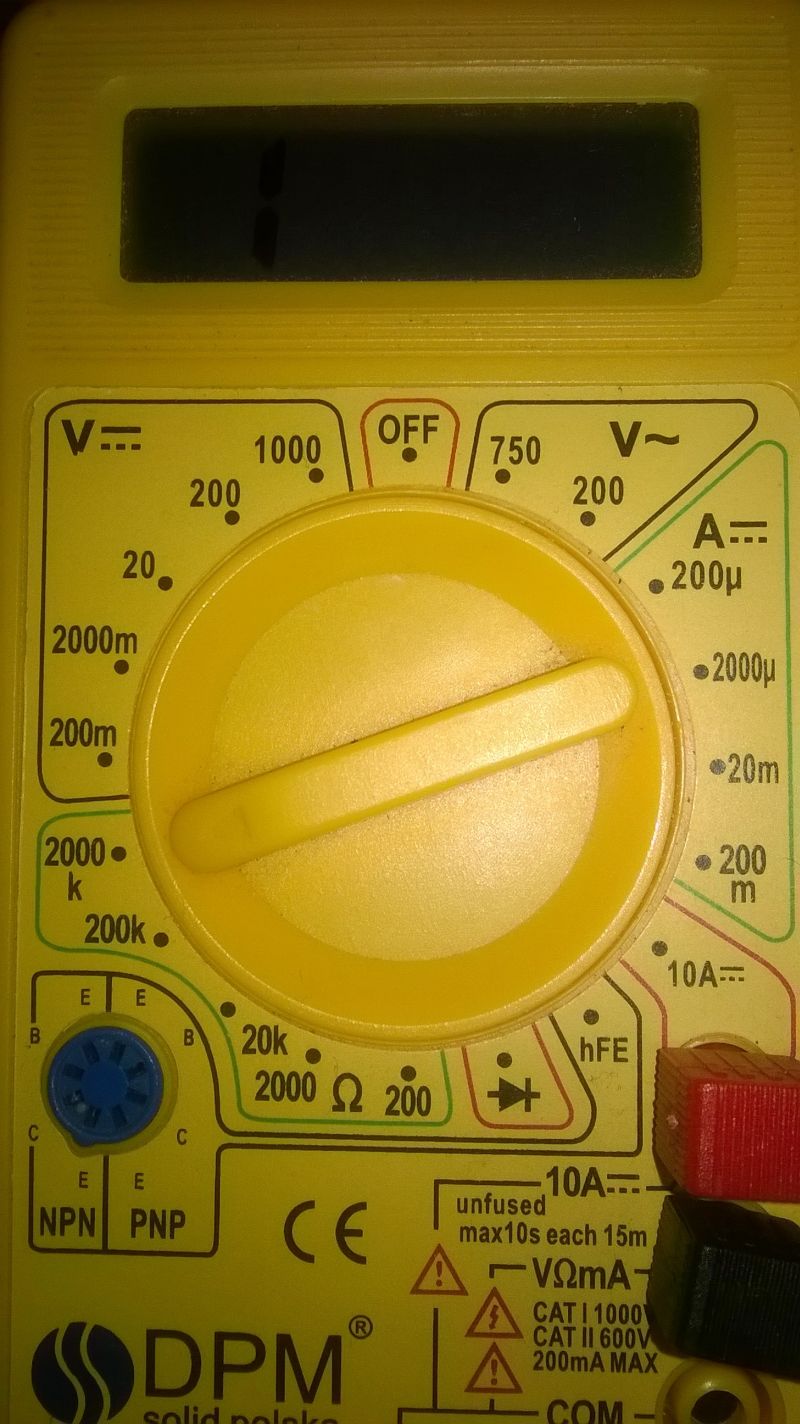

miernik ustawiony jak na zdjęciu, jedna końcówka do (np) końcówki ramienia oznaczonej kolorem niebieskim (czyli L-), a druga do ekranu lewego wtyku RCA.
Miernik wskazuje jakieś tam wartości, ale po połączeniu końcówkami miernika niebieskiej końcówki ramienia z jakąkolwiek inną częścia któregokolwiek wtyku RCA jest to samo, a gra jeden kanał...
Nie jestem orłem (a nawet wróblem) jeżeli chodzi o pomiary elektryczne więc proszę o pomoc.
miernik ustawiony jak na zdjęciu, jedna końcówka do (np) końcówki ramienia oznaczonej kolorem niebieskim (czyli L-), a druga do ekranu lewego wtyku RCA.
Miernik wskazuje jakieś tam wartości, ale po połączeniu końcówkami miernika niebieskiej końcówki ramienia z jakąkolwiek inną częścia któregokolwiek wtyku RCA jest to samo, a gra jeden kanał...
Nie jestem orłem (a nawet wróblem) jeżeli chodzi o pomiary elektryczne więc proszę o pomoc.
Moje DIY
Micro Seiki DD7
SME 3012
Shure V15 type IV
YAQIN MS-12B
Music Angel Meng X8 upgrade by LampizatOr (Fikus)
Indiana Line Tesi 561
Micro Seiki DD7
SME 3012
Shure V15 type IV
YAQIN MS-12B
Music Angel Meng X8 upgrade by LampizatOr (Fikus)
Indiana Line Tesi 561
- chudy_b
- Posty: 4099
- Rejestracja: 05 lis 2013, 14:54
- Lokalizacja: Wólka
B&O Beogram 1700 - nie gra jeden kanał
Rozważanie wartości mierzalnej rezystancji we wkładce czy okablowaniu ramienia przy użyciu zwykłego miernika, nie ma większego sensu. To są wartości rzędu części Ohma. Zwykły miernik będzie pokazywał dość orientacyjne wartości.Bacek pisze:czy rezystancja bolec/masa jest zbliżona
- Fafikdog
- Posty: 407
- Rejestracja: 22 gru 2011, 19:50
B&O Beogram 1700 - nie gra jeden kanał
Nie chodzi mi o konkretne wartości/wyniki pomiarów tylko o możliwość określenia czy uszkodzona jest wkładka czy przewody gramofonu.
Moje DIY
Micro Seiki DD7
SME 3012
Shure V15 type IV
YAQIN MS-12B
Music Angel Meng X8 upgrade by LampizatOr (Fikus)
Indiana Line Tesi 561
Micro Seiki DD7
SME 3012
Shure V15 type IV
YAQIN MS-12B
Music Angel Meng X8 upgrade by LampizatOr (Fikus)
Indiana Line Tesi 561
- chudy_b
- Posty: 4099
- Rejestracja: 05 lis 2013, 14:54
- Lokalizacja: Wólka
B&O Beogram 1700 - nie gra jeden kanał
Na tym zakresie to musi pokazywać zero. Nie "jakieś tam" wartości. Jakieś tam wartości będą jak złapiesz palcami końcówki miernika. Okablowanie mierz na najniższym zakresie do 200 Ohm. Z wkładką ostrożnie. Niektóre mierniki podnoszą napięcie pracy przy niskich zakresach. Wkładka, szczególnie MC, może nie przeżyć takiego pomiaru.
- Bacek
- Posty: 3236
- Rejestracja: 04 gru 2013, 22:06
- Gramofon: Kenwood L-07D
- Lokalizacja: Poznań
Re: B&O Beogram 1700 - nie gra jeden kanał
Dla maksymalnego zabezpieczenia można np. zmierzyć wkładkę przez rezystor w szereg np o oporności 1kOhm. Większe napięcie będzie raczej dla najwyższych a nie najniższych zakresów oporności.
Na zdjęciu masz żle w miernik wpięte kabelki. Czarny w COM, czerwony w środkowy VOhm. Wkładkę możesz zacząć na 2000 a jak nic nie pokarze to przełącz na 20k ale nie wyżej.
Na zdjęciu masz żle w miernik wpięte kabelki. Czarny w COM, czerwony w środkowy VOhm. Wkładkę możesz zacząć na 2000 a jak nic nie pokarze to przełącz na 20k ale nie wyżej.
