Ustawianie overhang w SME 3009 improved

[klin]

Ma ktoś doświadczenie w ustawianiu overhang w SME 3009? Wiem, że są różne szablony i można sobie dobrać najlepszy ale może jest ktoś w stanie mi wskazać sprawdzony i najlepiej nadający się do SME? Czy też nie ma znaczenia który wezmę?

[ahaja]

Ustaw ramię: od spindla do piwota ramienia - 215,4mm
Od piwota do igły - 231,2mm.
Overhang - 15,8mm.
Punkty zerowe: 66 i 121mm.

[Pawelec]

Takie jest jedyne słuszne rozwiązanie. Musisz poszukać szablonu na te punkty zerowe albo sam dokładnie rozrysuj. Bardzo ładnie się ramie ustawia.

[klin]

Jestem zupełnie zielony w tym temacie
Ja już mam to ramię zamocowane i najprawdopodobniej jest to zrobione poprawnie (chcę się tylko upewnić) - teraz tylko mogę je ewentualnie przesuwać na prowadnicy. Rozumiem, że mam sobie rozrysować szablon z dziurą na spindla i dwa punkty w linii prostej od spindla w odległości 66 i 121. I potem z tymi punktami się zabawiać (jak to robić to już doczytam na forum). Czy tak?

[Pawelec]

Tak, ramię masz zamontowane, wkładkę przykręconą do główki bez możliwości korekty. Ustawienie wkładki odbywa się poprzez przesuwanie pillara na bazie. Po ustawieniu względem szablonu
http://www.winyl.net/viewtopic.php?f=12 ... 490#p69793
sprawdź pozostałe odległości które powinny wynosić jw. Jeżeli nie to daj znać.

[robiz]

Tutaj możesz przy pomocy generatora szablonów zapodać dowolny szablon dedykowany do każdego ramienia. Trzeci od góry " custom arc tamplate.... "

http://www.conradhoffman.com/chsw.htm

robiz

[klin]

Dzięki za wskazówki!
Poczytałem, posprawdzałem i teraz chyba zrozumiałem
Oryginalny szablon do SME 3009 ustawia ramię w okolicach szablonu Stevensona (przynajmniej ten co posiadam - czytałem, że ponoć to tez się zmieniało). To co podał achaja to Baerwald czyli równe zniekształcenia na początku, środku i końcu czyli najlepszy kompromis
Dzięki możliwości dość szerokiego manewrowania pivotem ramię da się ustawić obydwoma szablonami.

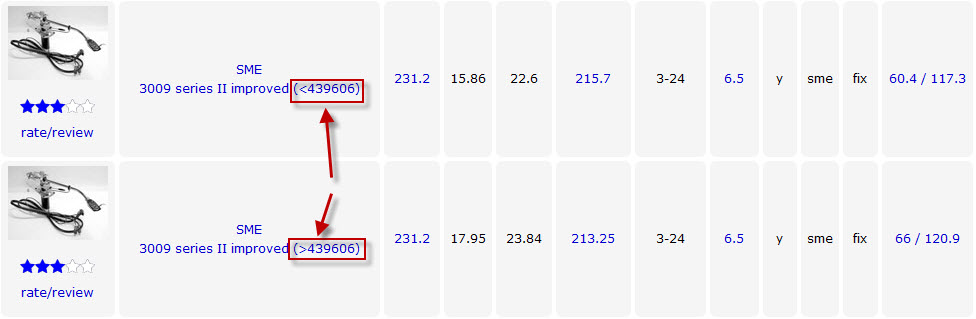

Tylko nie rozumiem jednej rzeczy - na vinyl engine podają rekomendowane ustawienia dla tych ramion ale rozróżniają dwie grupy w zależności od numerów seryjnych (w załączniku). O co chodzi? One się faktycznie różnią konstrukcją czy po prostu uznali od pewnego momentu (jak już stwierdzili, że Stevenson nie jest najlepszy), że lepiej je sprzedawać z dopiskiem i szablonem by ustawiać je według Baerwalda?
