ELAC Miracord 40A a tak naprawdę Miracord 40 - przedwzmacniacz

[Reymont]

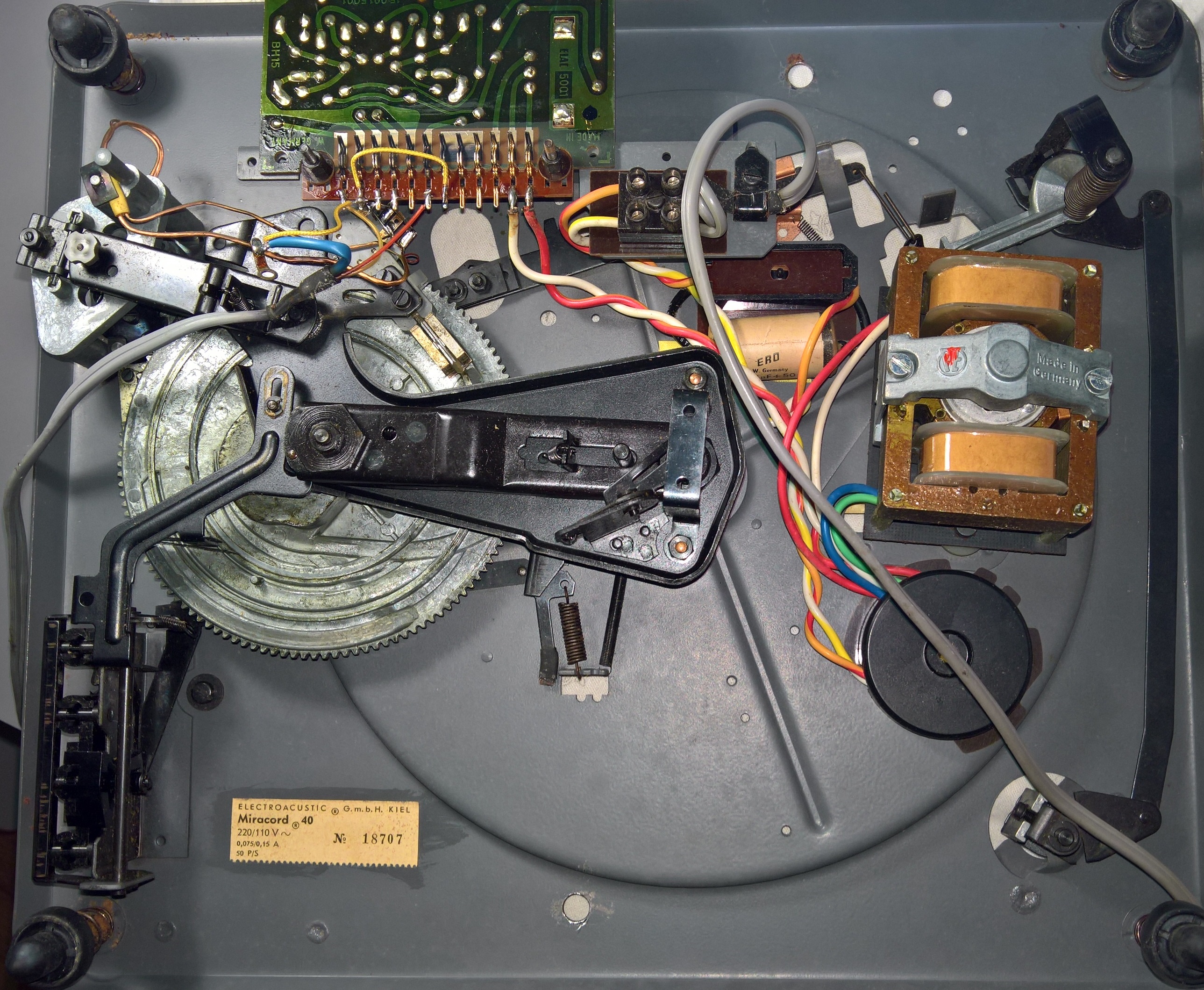

Jakież było moje zdziwienie gdy po rozkręceniu tego klunkra zobaczyłem coś takiego zamiast czystej mechaniki

Elac Miracord 40A

Gramofon zaopatrzony jest w przewód DIN a tak wygląda wbudowany przedwzmacniacz:

Pre

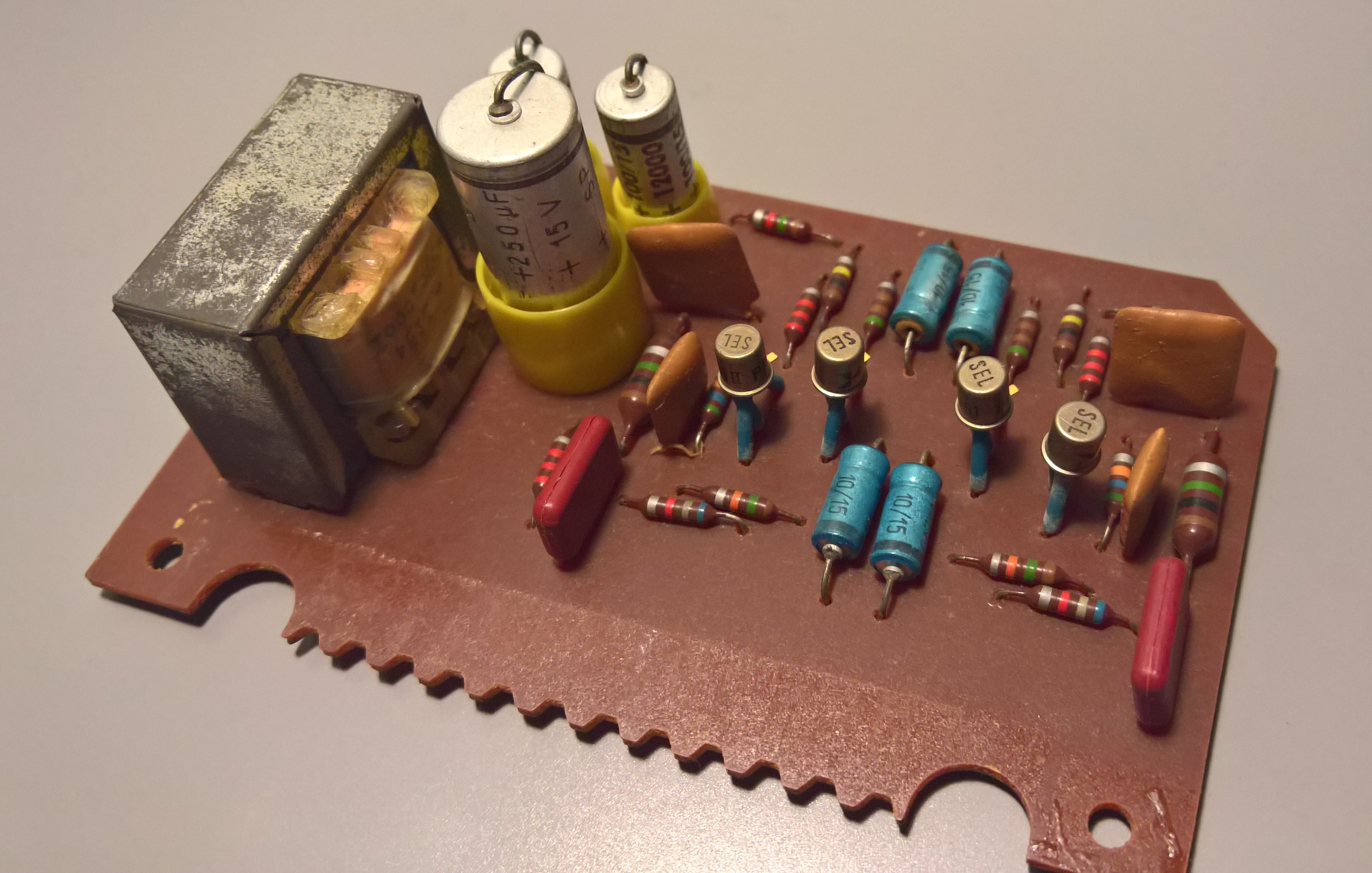

Pre góra

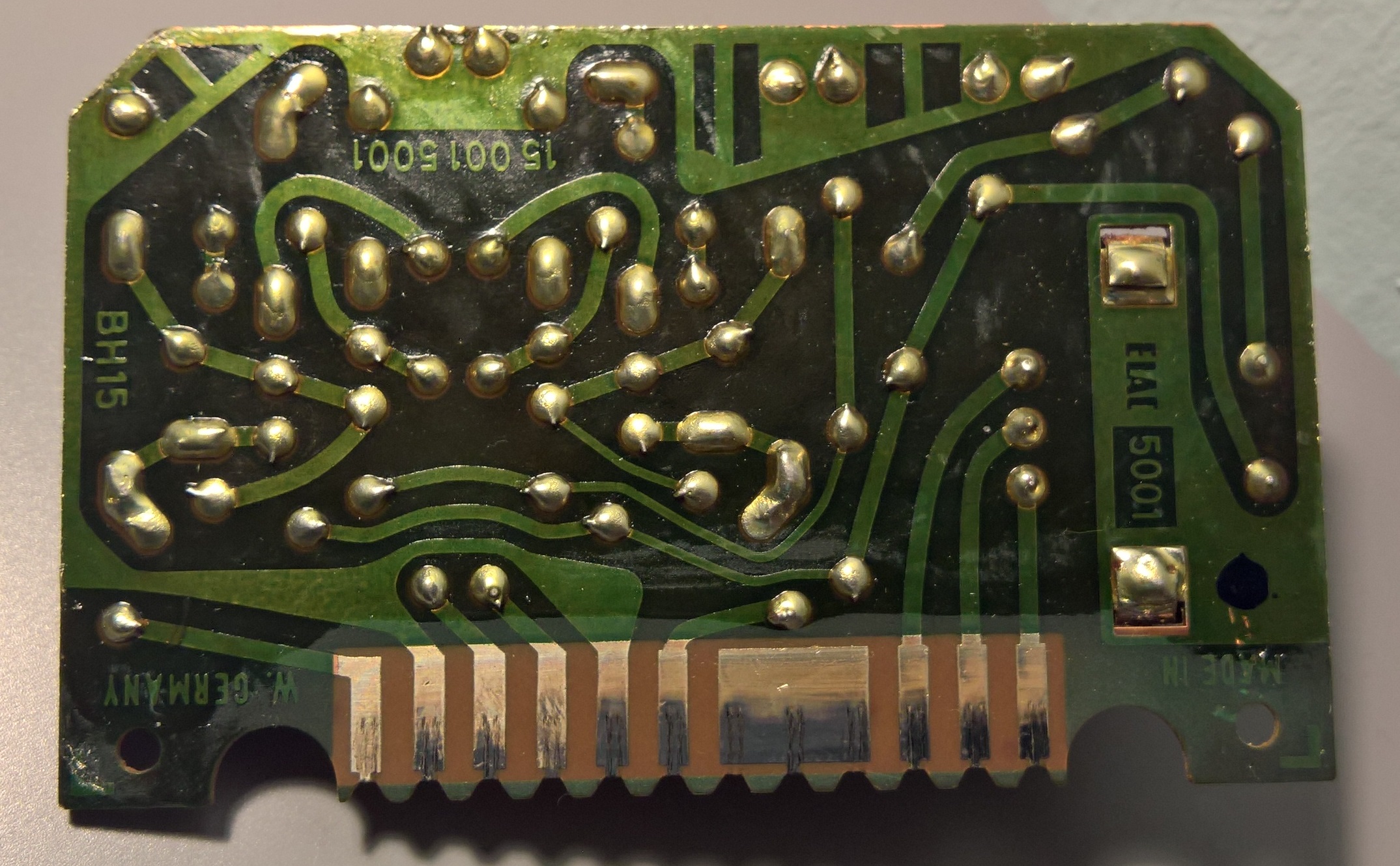

Pre dół

Chciałbym wypróbować ten przedwzmacniacz, ale aby zobaczyć jak gra muszę wyprowadzić RCA. Niestety nigdzie nie znalazłem serwisówki tego gramofonu, nie wspominając o rzadkiej wersji z wbudowanym pre.
Zrobiłem biedaschemat jego połączenia, rzut od spodu

Jak to najlepiej zrobić aby wypuścić z pre na RCA zamiast DIN? Po prostu masy sygnałowe puścić bokiem?

[zbyszek1982]

Wygląda na to, że zasilacz oparty jest o prostownik jednopołówkowy -> bardzo duże tętnienia. Nie wiem czy warto.

Na wyjściu masz sygnał liniowy, więc podłączasz przewód dwużyłowy z wtykami RCA zamiast tego z DIN i tyle.
Masa na wyjściu pre i tak jest wspólna, więc nic tam nie rozdzielisz.

[motown]

A nie łatwiej / szybciej zastosować przejściówkę DIN - RCA?

[Reymont]

A nie łatwiej / szybciej zastosować przejściówkę DIN - RCA?

Niestety kabel DIN gubi gdzieś cały sygnał

[Reymont]

Tak, to pytanie było bez sensu.

Tak czy inaczej nadal potrzebuję serwisówki, jeśli by ktoś dysponował i byłby dobrym człowiekiem to ja tu czekam.

[olsza84]

Licytowałem tego Elaca To nie jest 40A tylko samo 40. Są małe różnice wizualne. Co do wbudowanego przedwzmacniacza: tam siedzi PV 8C. Tu masz schemat http://elac.pytalhost.com/Miracord10s/miracord46.jpg

[Reymont]

Licytowałem tego Elaca To nie jest 40A tylko samo 40. Są małe różnice wizualne. Co do wbudowanego przedwzmacniacza: tam siedzi PV 8C. Tu masz schemat http://elac.pytalhost.com/Miracord10s/miracord46.jpg

Ja go w sumie licytowałem bardziej dla wkładki. OK wydawało mi się, że to po prostu dwie różne wersje tego samego gramofonu, na Europę i USA. Z tego co zdążyłem zauważyć to różnią się przyciskami i windą. Ogólnie to mam z nim zagwozdkę, bo z jednej strony przydałaby mu się konserwacja na miarę tej, którą ty elegancko przeprowadzasz w swoim Dualu a z drugiej to w sumie wszystko w nim działa. No może oprócz rzeczonego preampa, który jednak pocharkiwał, więc go na razie wypiąłem (dzięki za schemat). Na razie wyczyściłem go bez jakichś większych ingerencji w automatykę, maznąłem mu tu i ówdzie, dostał też kropelkę na łożysko. Sam nie wiem, czuję, że się do niego dobiorę na serio, tak czy inaczej. Na razie dłubię mu nową plintę bo ta dualowska trumna mnie przeraża Trochę mnie martwi brak serwisówki, pewnie ciut by ułatwiła, ale mam nadzieję, że nie okaże się niezbędna.

[olsza84]

Musisz się wspomagać serwisówką do 10, który był z tego samego okresu. Pewnie większość elementów jest tożsamych: http://elac.pytalhost.com/Miracord10s/
Fajnie jakbyś gdzieś zdobył zmieniarkę do tego Elaca Ta plinta to może być oryginalna Elac'a, więc ją zachowaj z powodów kolekcjonerskich. Ale fakt należy mu się nowa

[Reymont]

Plinta ewidentnie Dualowska, od 1009, na razie wyląduje w jakichś czeluściach.
Martwi mnie też nieznajomość masy efektywnej ramienia i odległości pivot-spindle Znasz je?
Btw dałeś schemat do PV8C a u mnie jest 5001 BH15

[olsza84]

Niestety nie mam takiej wiedzy.

[Reymont]

Wymieniłbym też może okablowanie ramienia, ale tutaj to już trochę strach bez serwisówki (inne ramię niż w 10.) Poza tym sprężyna nacisku działa idealnie i przy ustawieniu nacisku na 3g waga pokazała 2,99g Do tego headshell się najprawdopodobniej zapiekł i trochę byłoby szkoda jeśliby się połamał. Jakby co, to są co prawda NOSy na ebayu, ale za 50$+transport. Te fabryczne kable nadal ładnie grają i nie wiem czy ta pierońska lica nawojowa, którą tak chętnie ładuję do ramion, to nie jest jednak jakieś nieporozumienie
